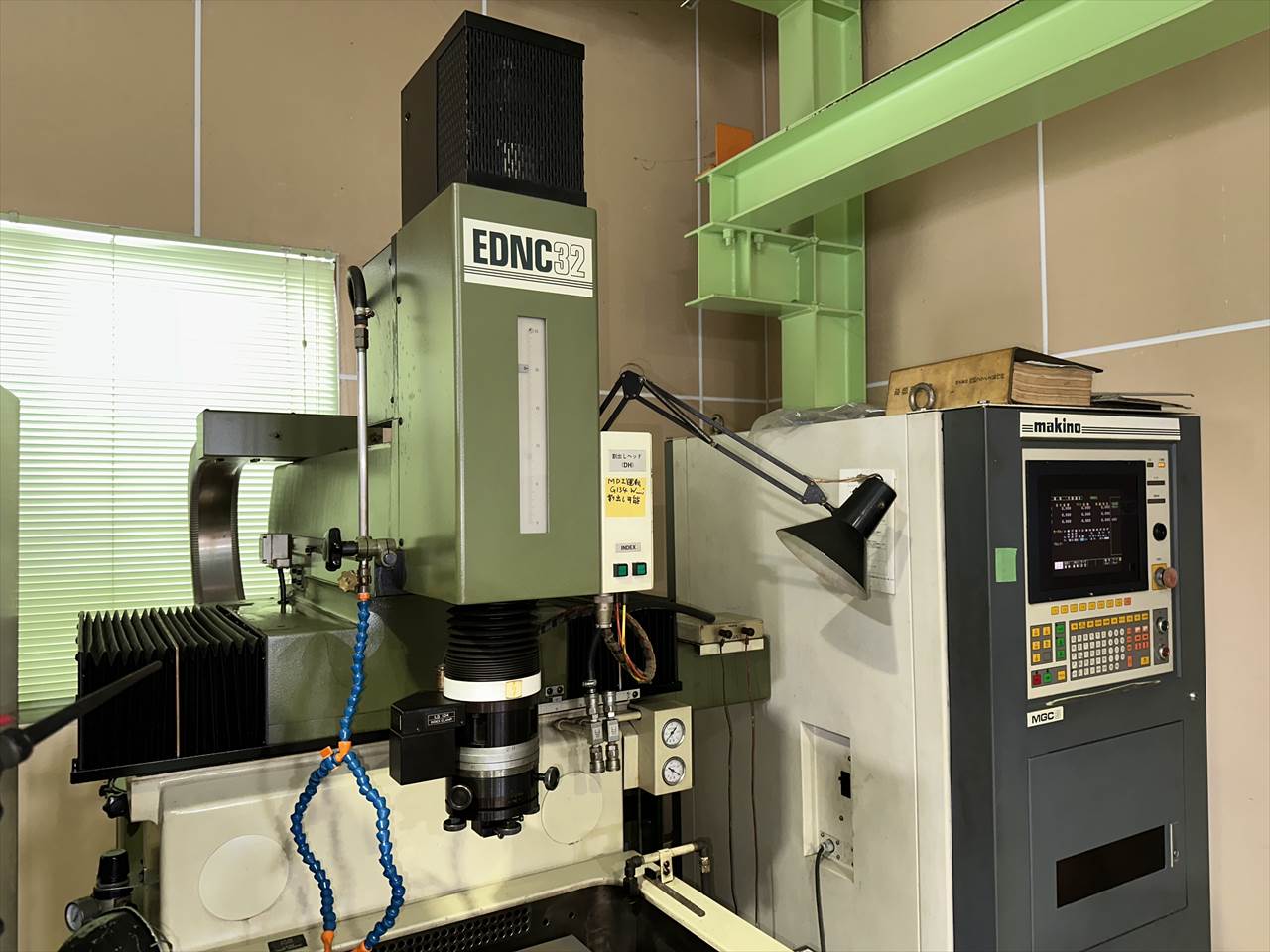

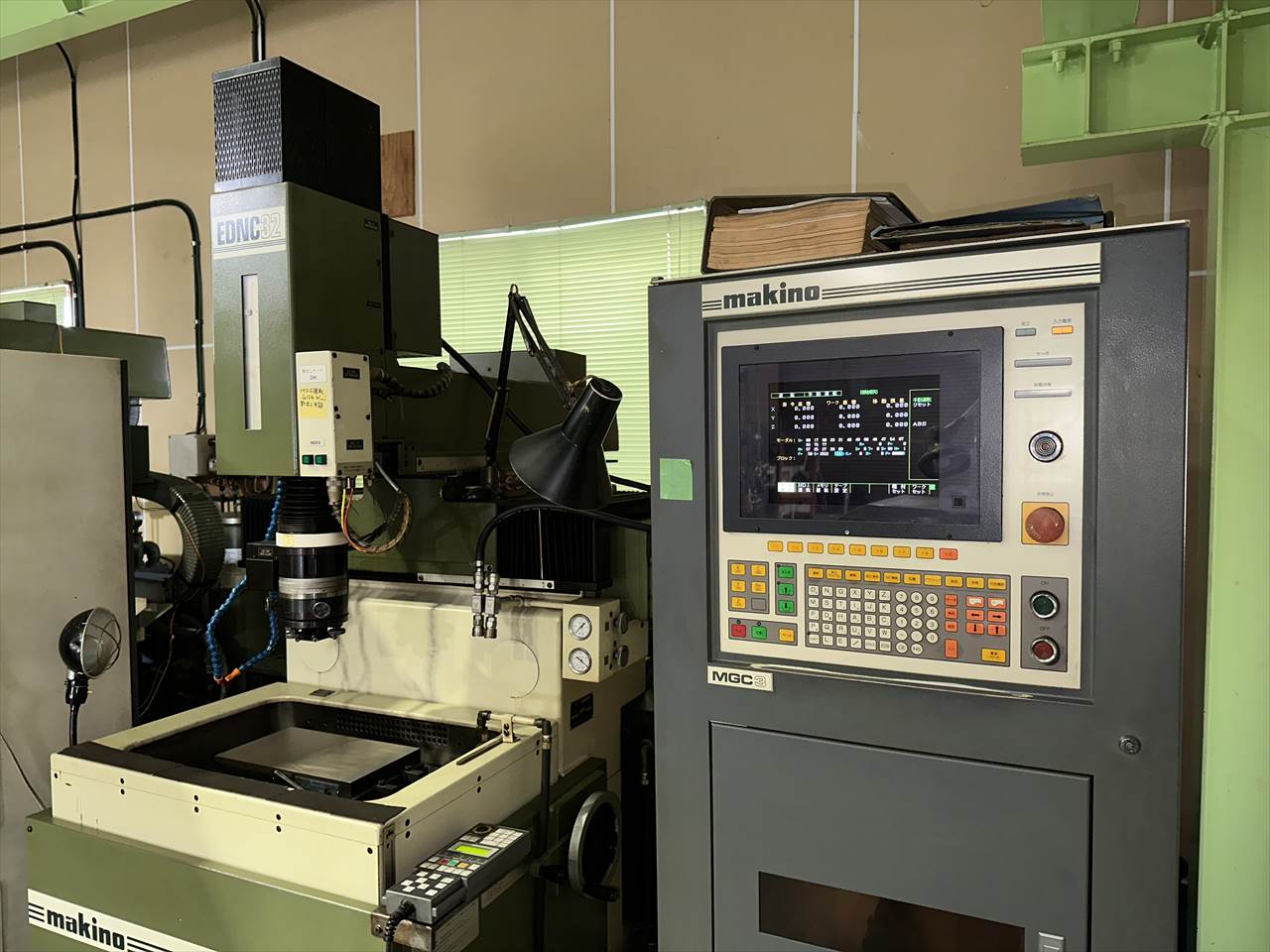

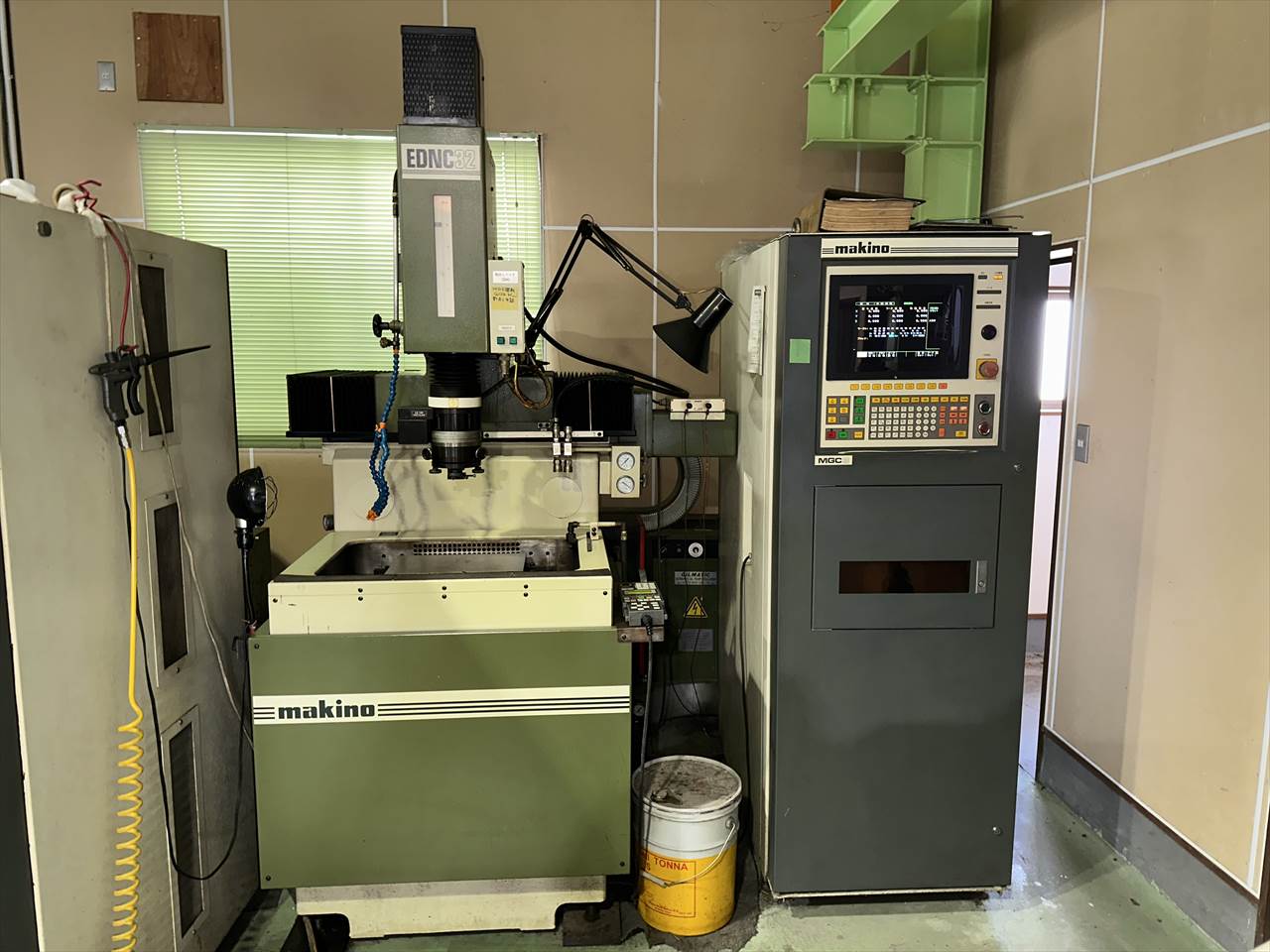

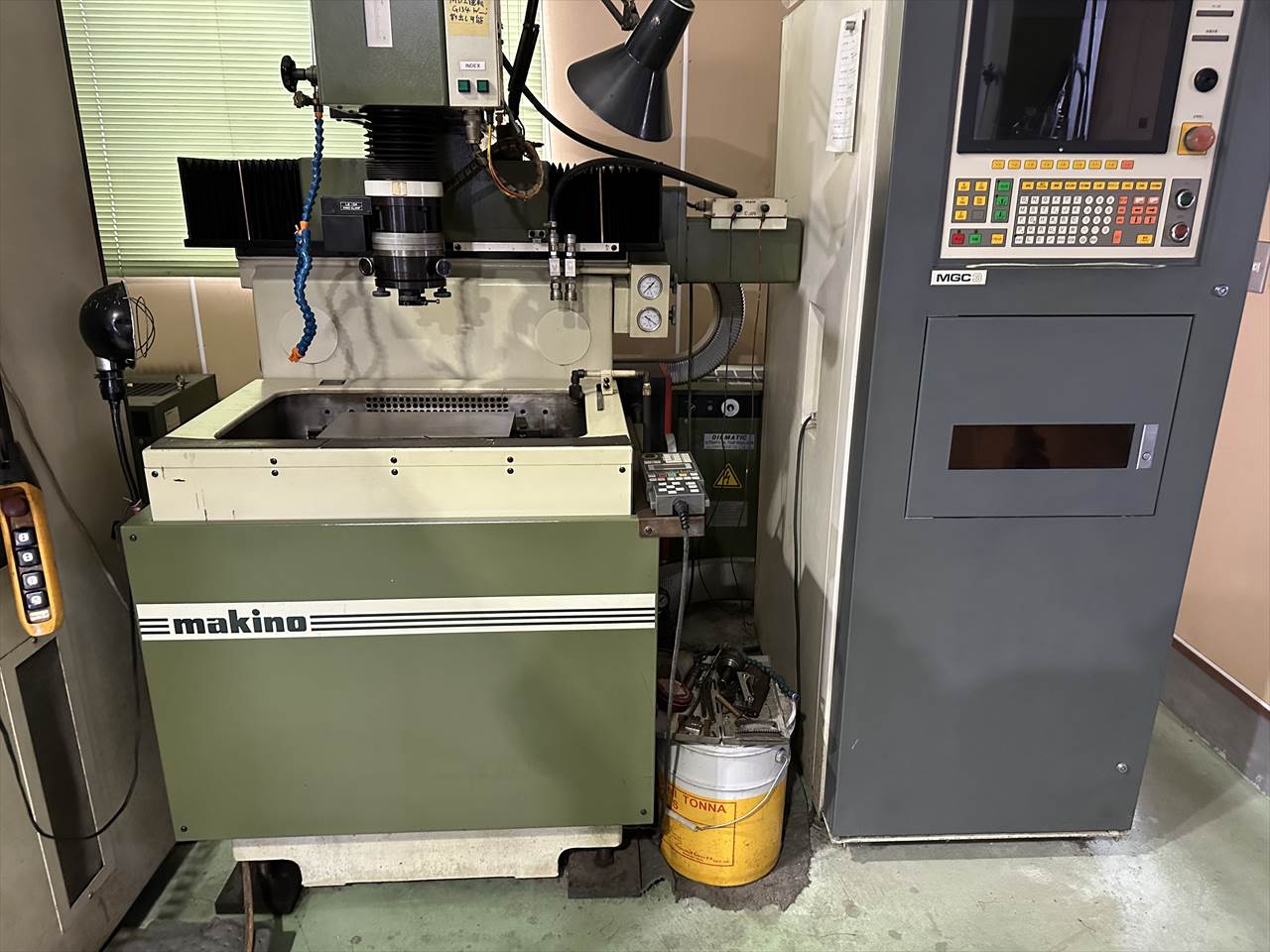

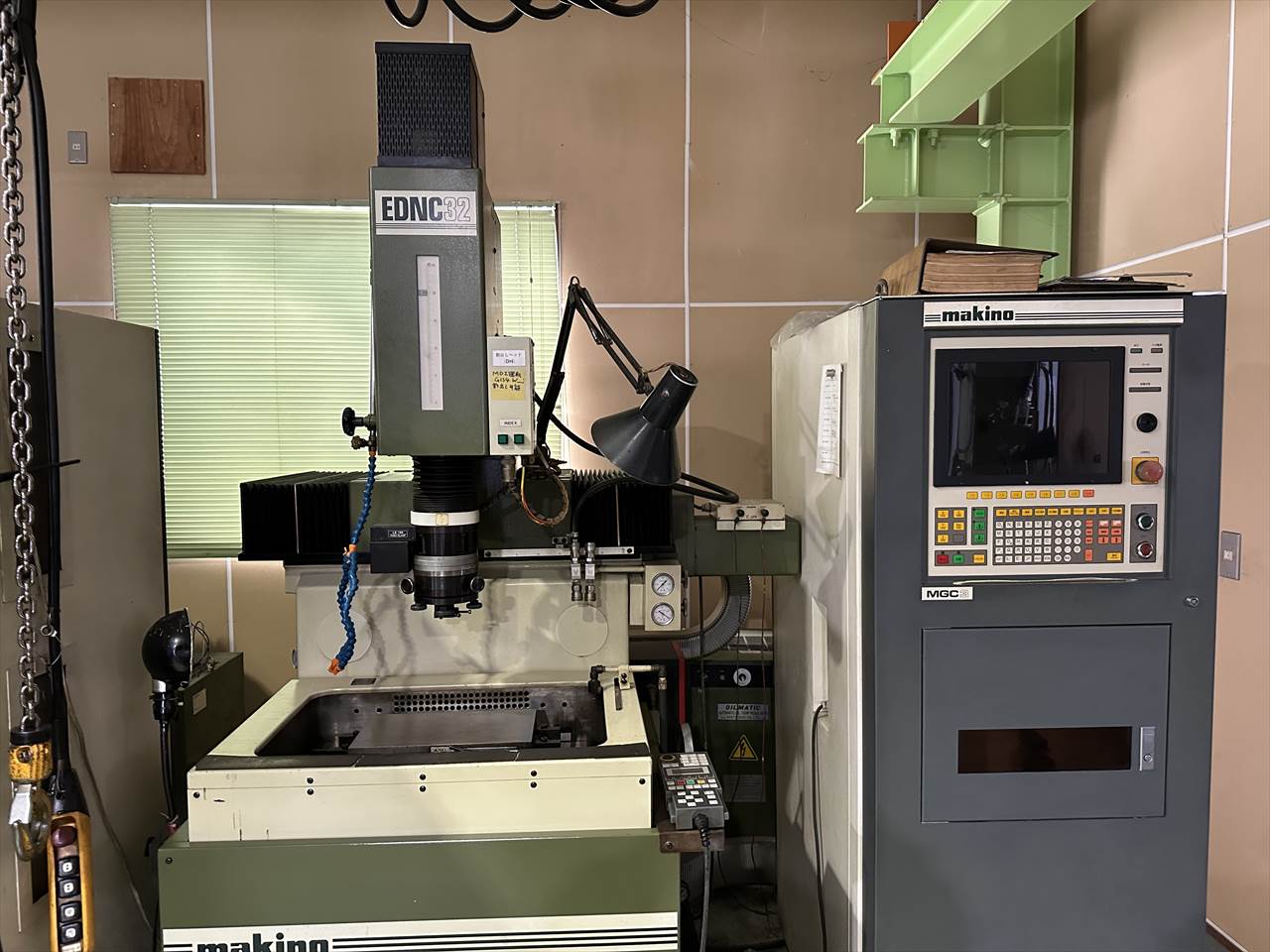

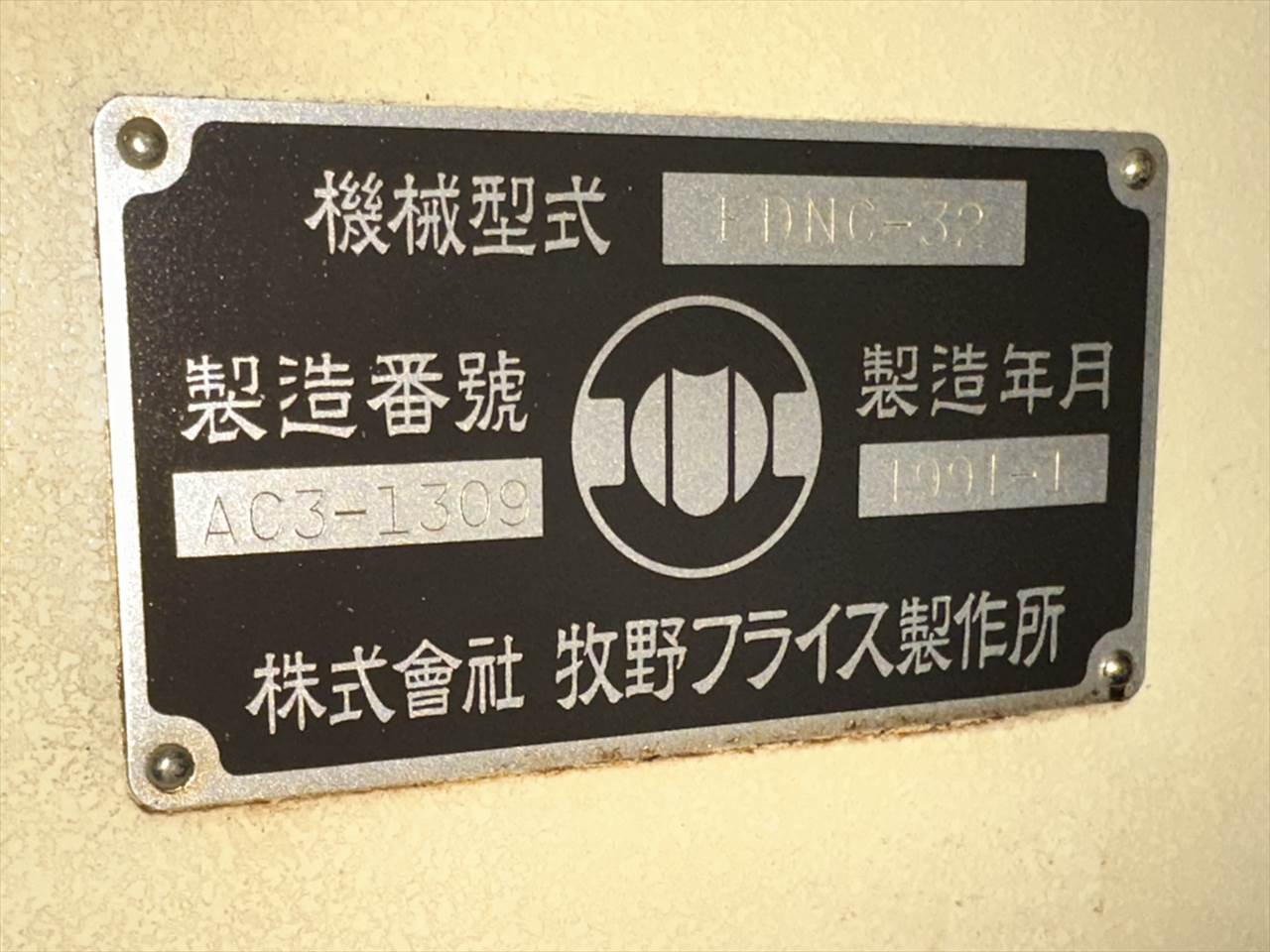

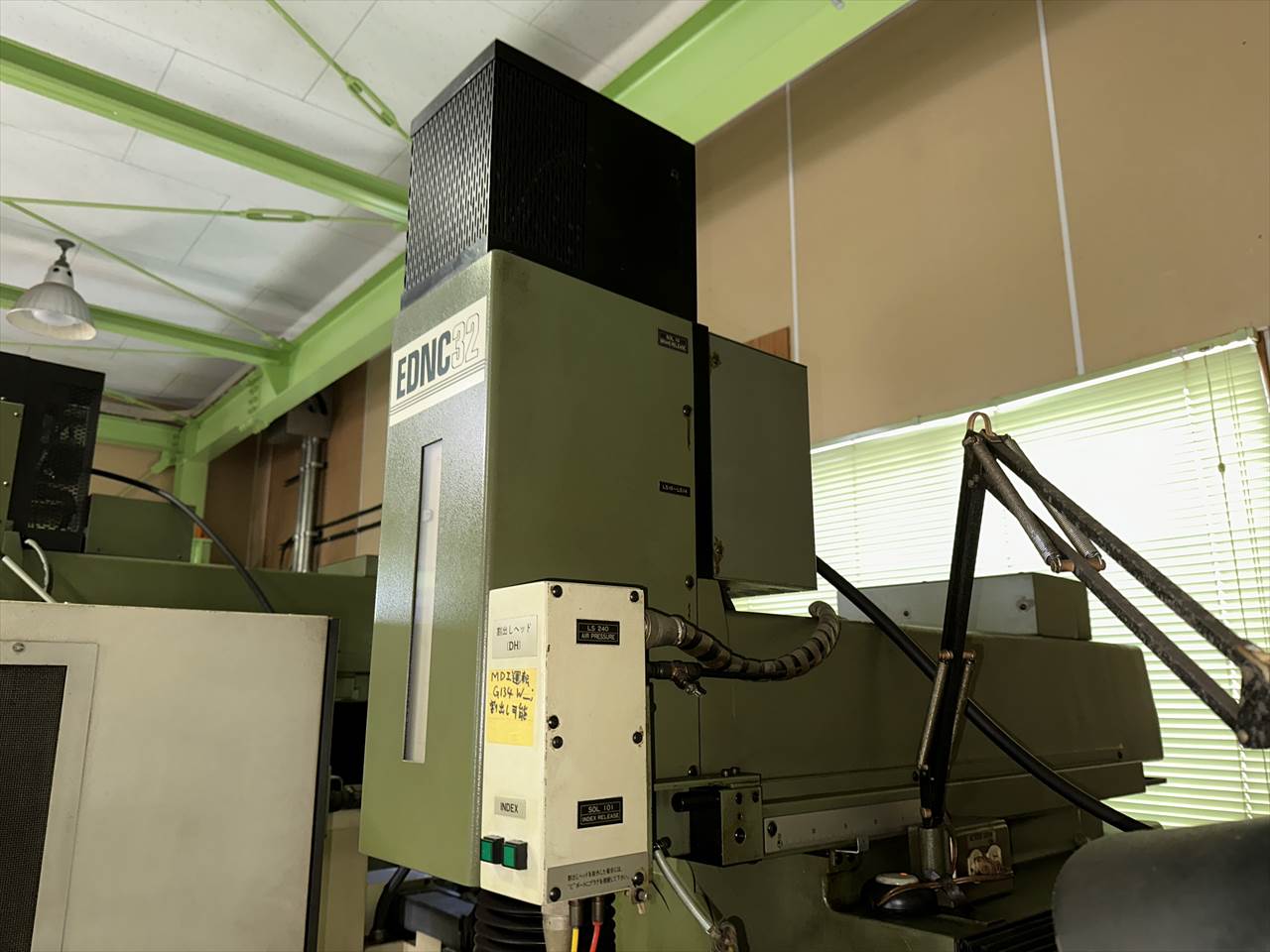

【中古】 NC放電加工機（標準型） 牧野フライス製作所 EDNC-32｜1991年式｜仕様・価格
本機の仕様・特徴
|
|
|||||||||||||||||||||||||||||
本機の仕様や特徴、在庫状況については本ページにてご案内しております。
参考資料（PDF）は補足資料としてご利用ください。
| 機械仕様 |
○特徴

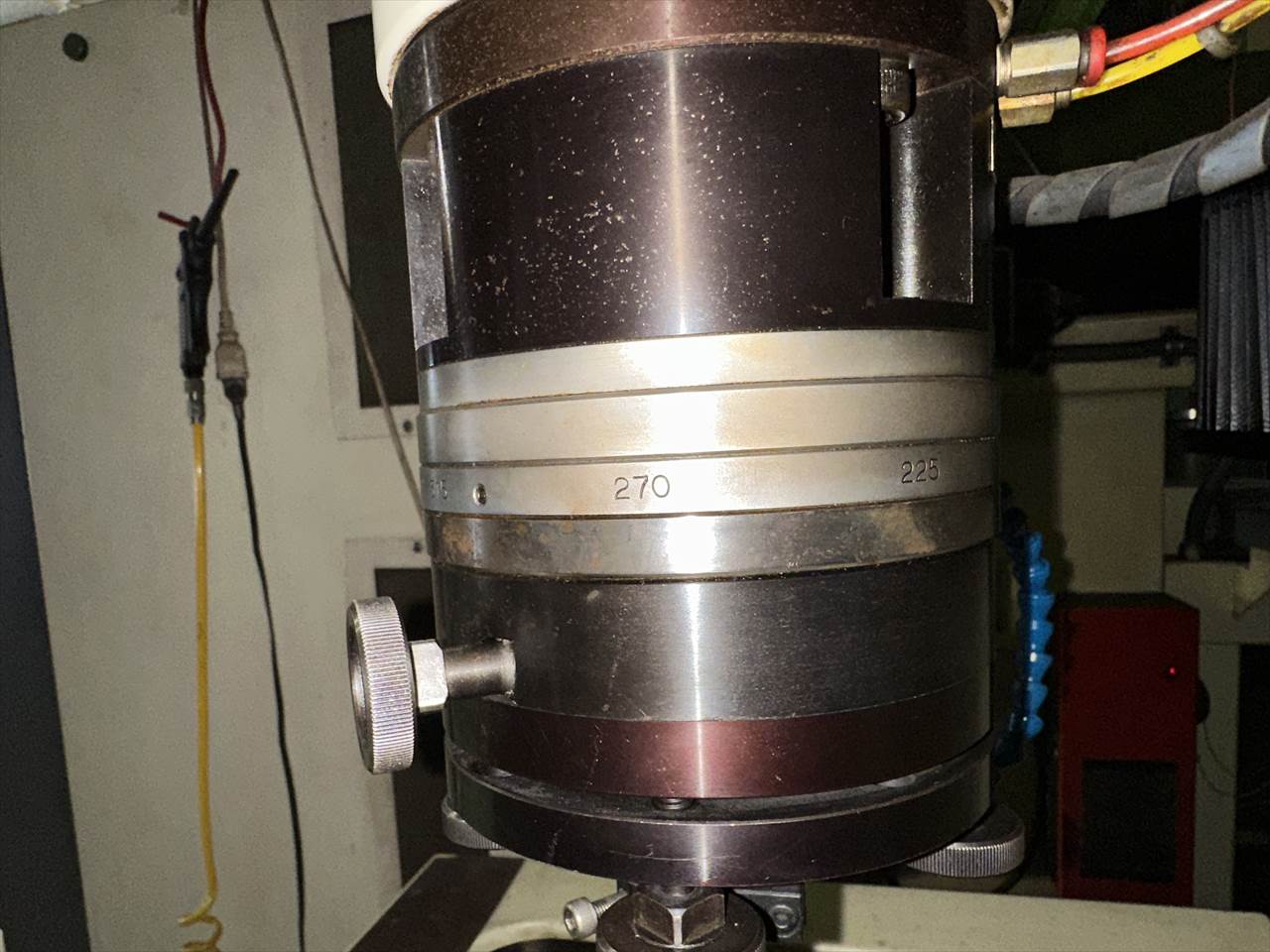

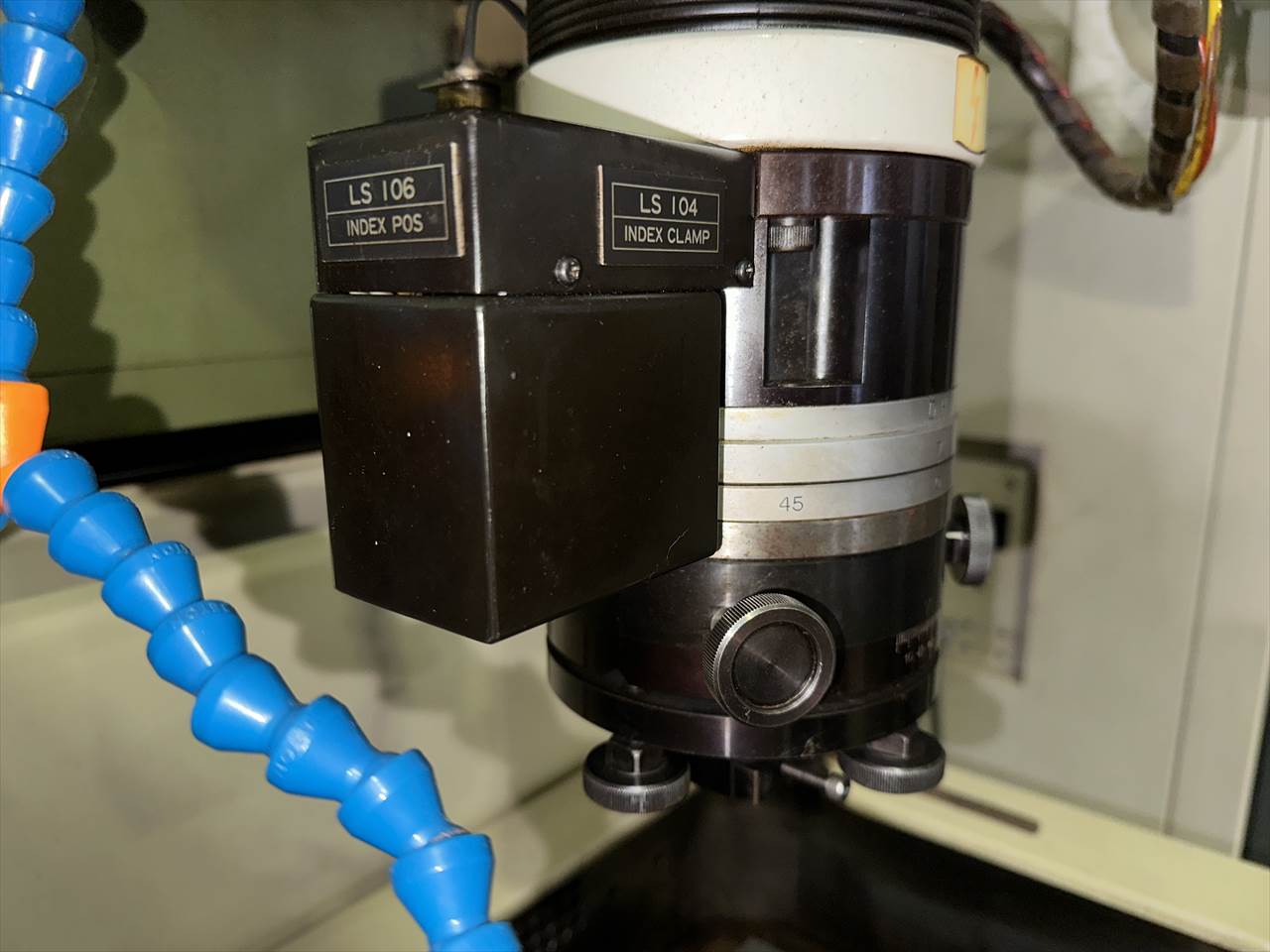

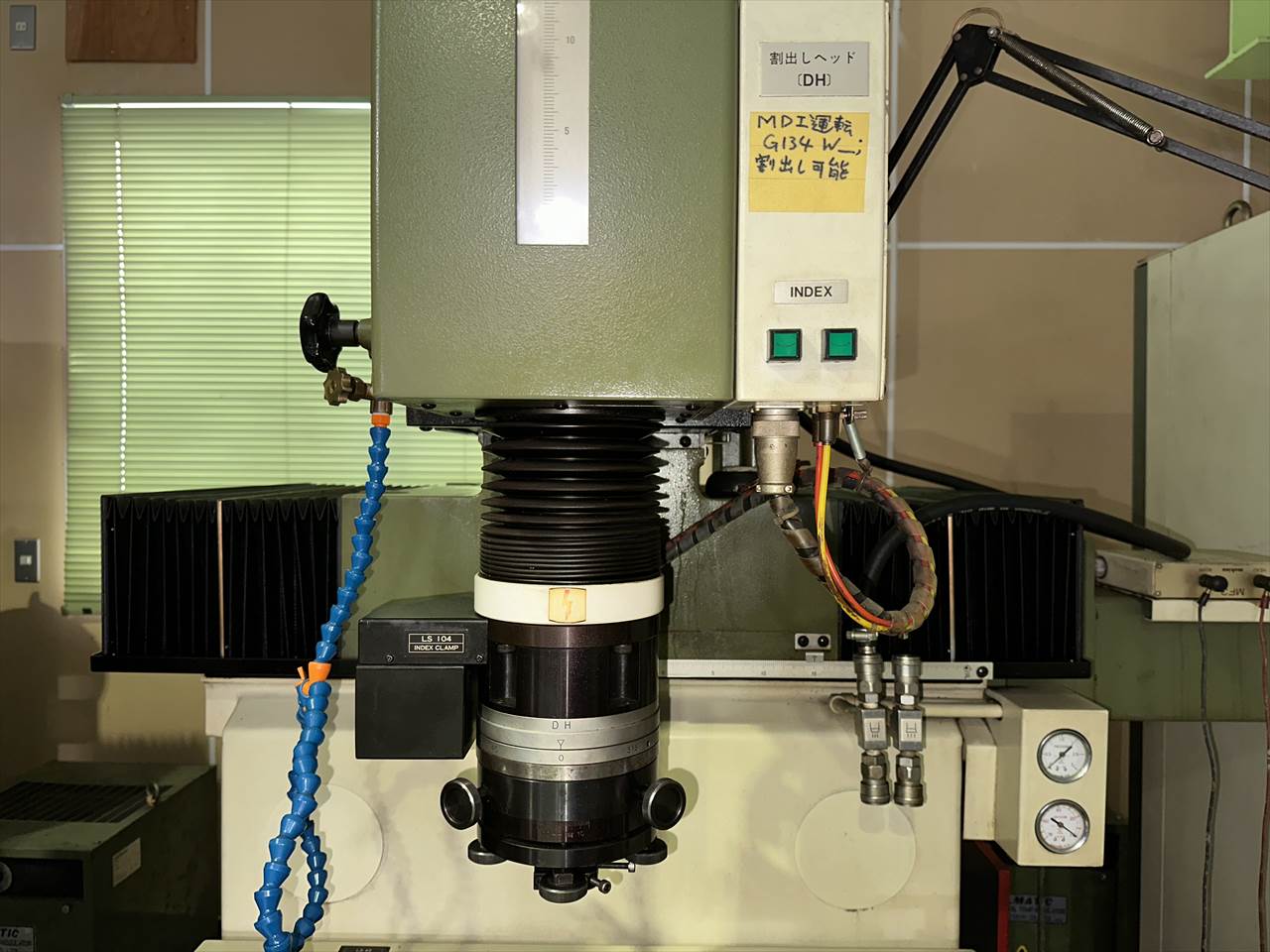

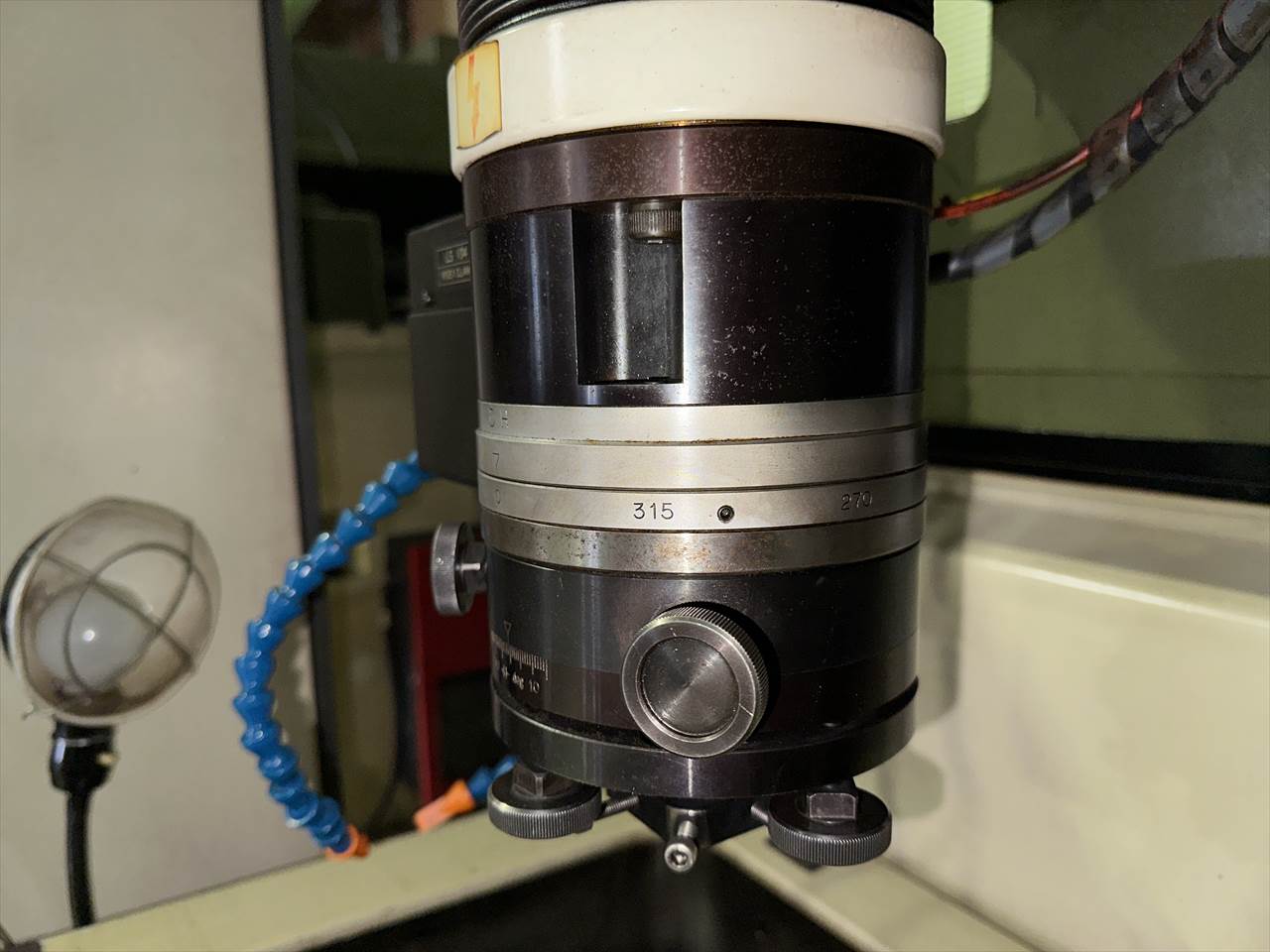

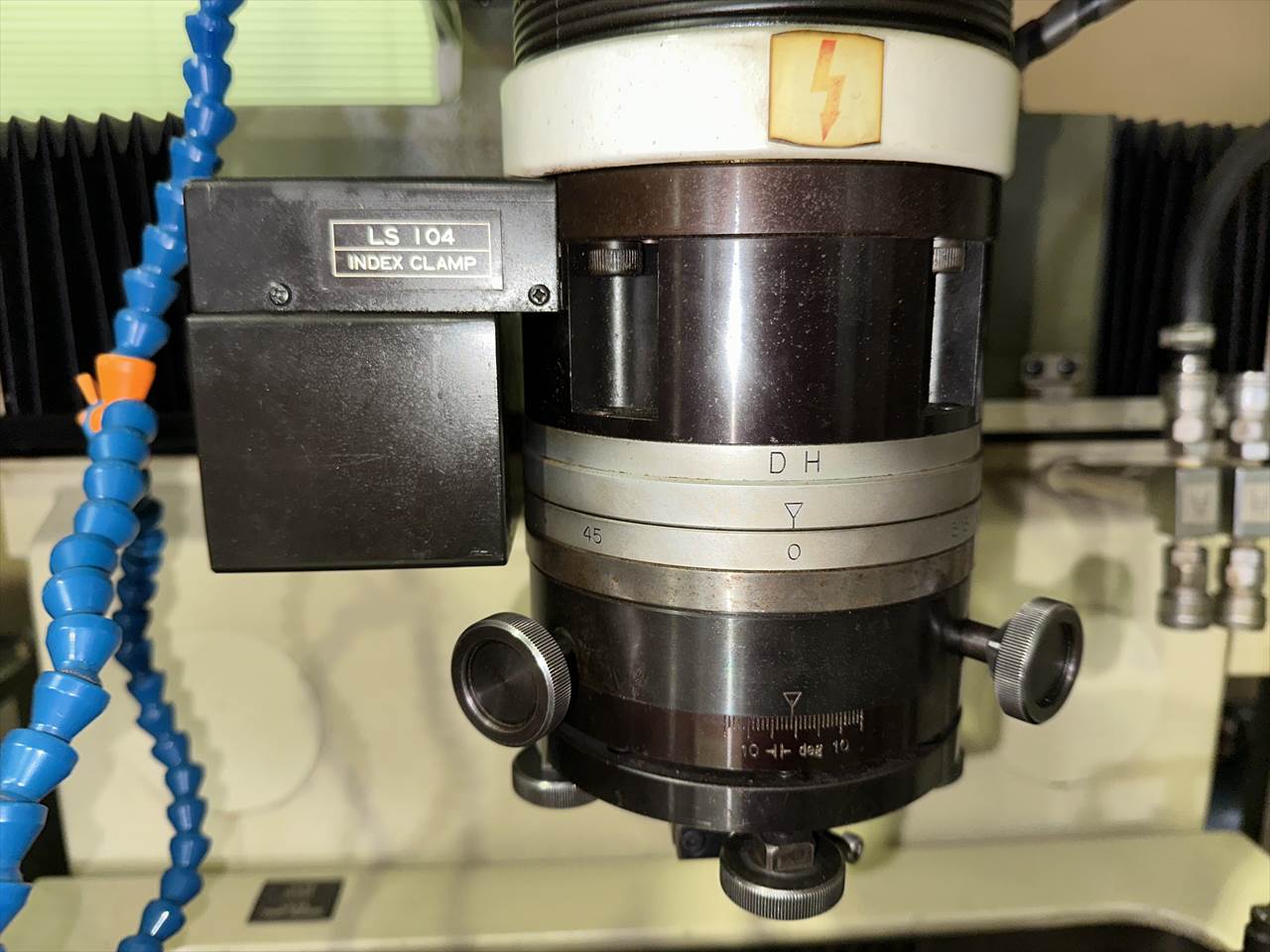

MGC-3電源 対話型モデルプラン 主軸割出装置付（45°）
液晶モニタ 加工液冷却装置
※全据付面積（幅×奥行×高さ）：2400×2500×2230mm 全重量：2940㎏
○機械本体仕様
運動範囲：左右方向（X軸）300×前後方向（Y軸）250×上下方向（Z軸）250mm
電極取付面とテーブル上面の距離：300～550mm
早送り速度：1500mm/min 最少設定送り量：0.001mm
同時制御軸数：3軸 原点位置：X軸Y軸Z軸とも（+）エンド
テーブル寸法（幅×奥行）：500×350mm 最大工作物重量：400㎏

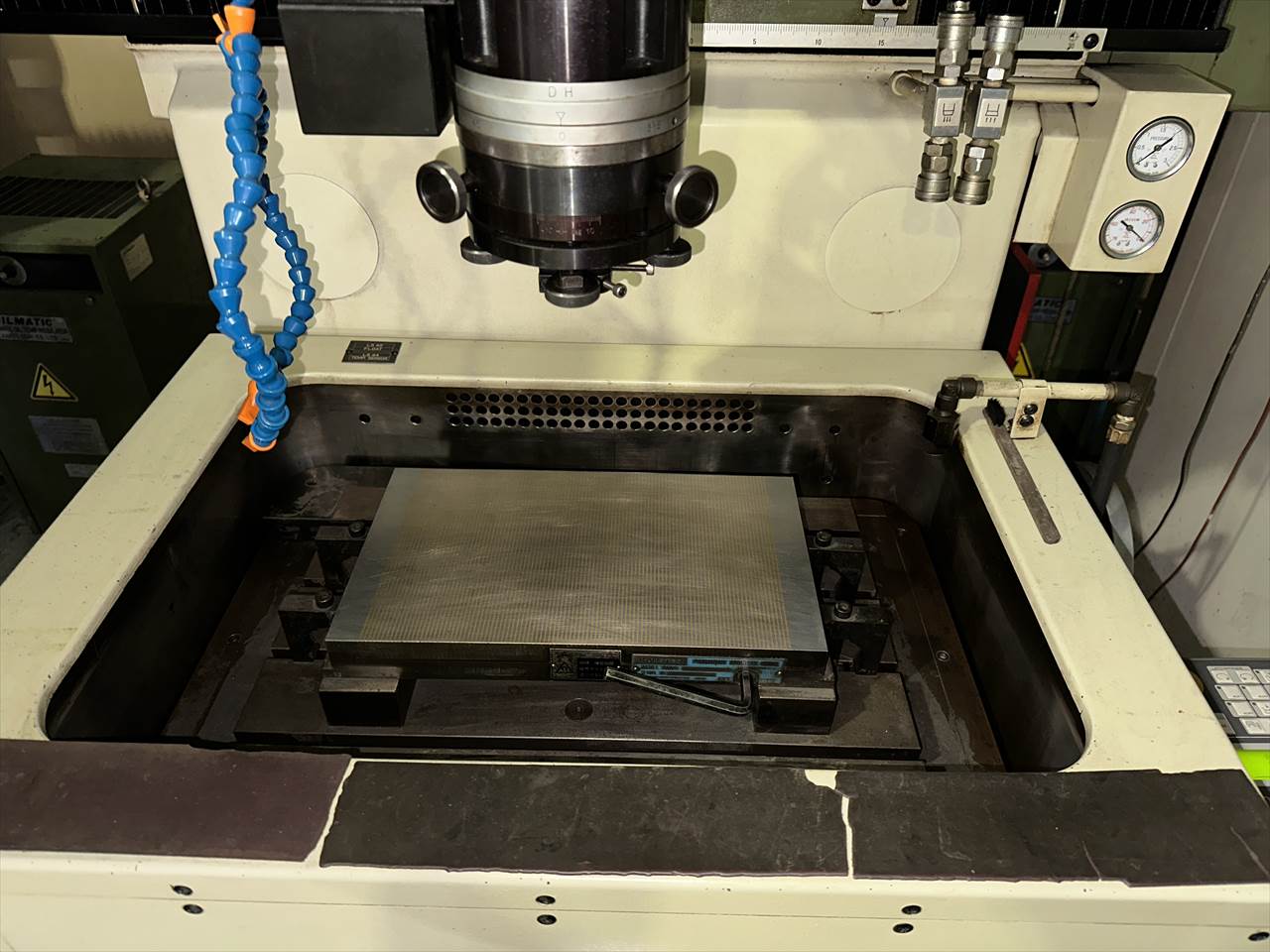

加工槽の内形寸法（幅×奥行×高さ）：650×430×300mm
加工槽開閉方式：上下スライド式
最大液面高さ：250mm 加工槽の容量：70L
電極取付け板の大きさ：φ125mm 最大電極重量（含む電極ホルダ）：25㎏
機械本体寸法（幅×奥行×高さ）：1340×1565×2230mm 重量：2300㎏

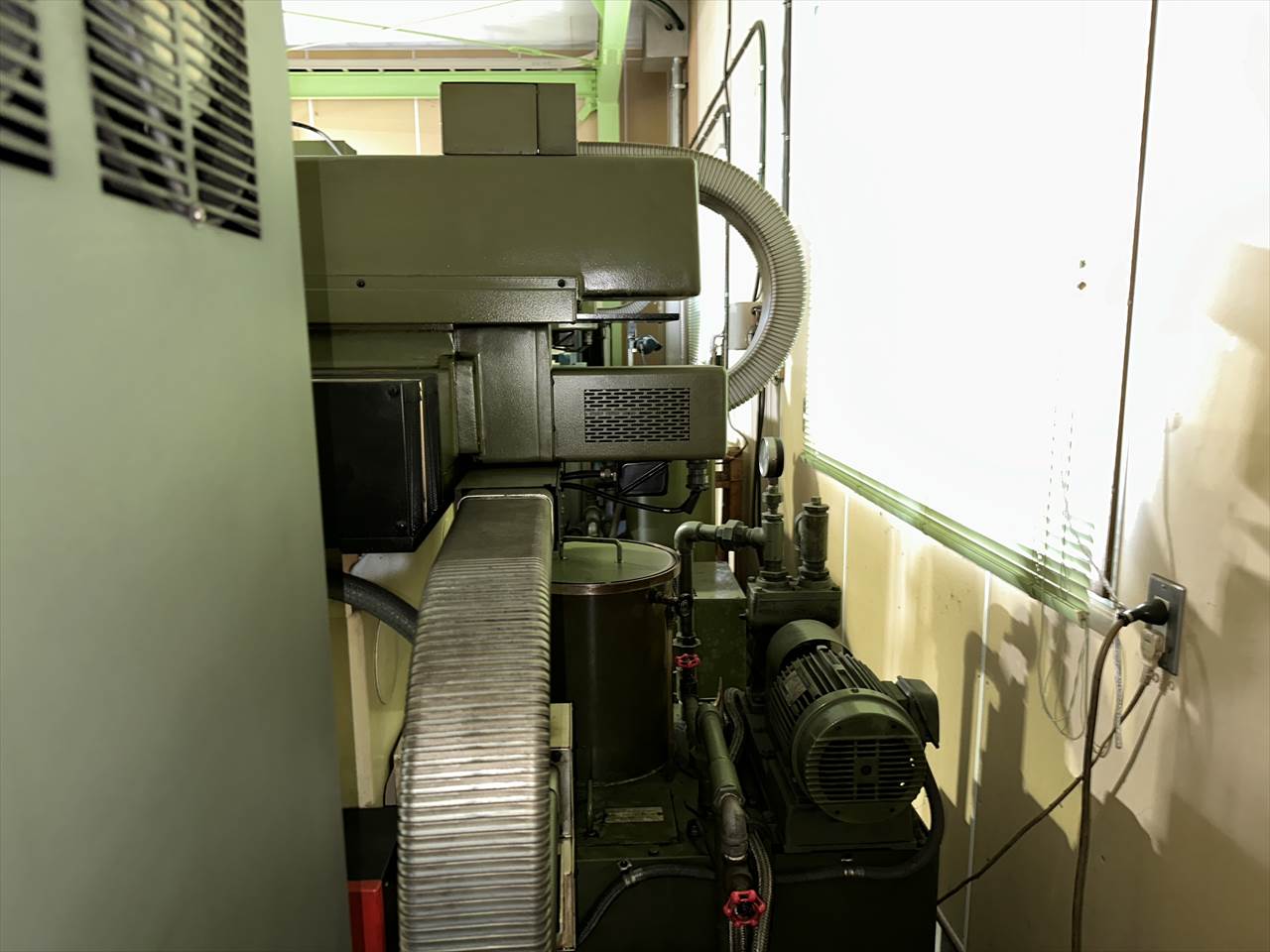

○加工液装置
加工液タンク容量：250L 加工液送料：225L 吐出量：100L/min
循環ポンプ駆動モータ：1.5kw4P
外形寸法（幅600×奥行×高さ）：600×750×1150mm
重量（加工液含まず）：260㎏

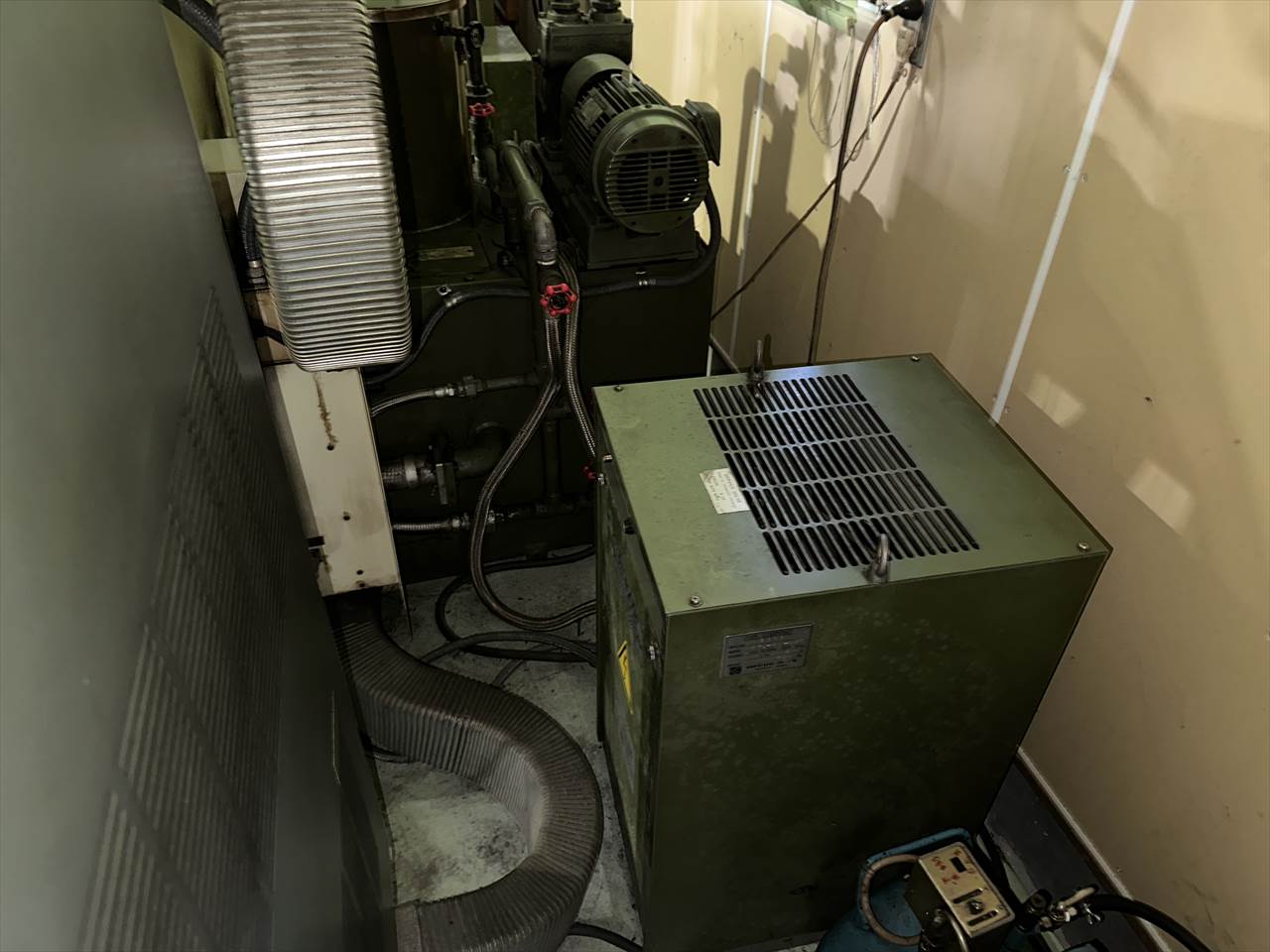

○加工液冷却装置（特別付属品）
型式：KTC-5C-0C 標準冷凍能力：1540Kcal/h
外形寸法（幅×奥行×高さ）：400×465×760mm 重量：70㎏

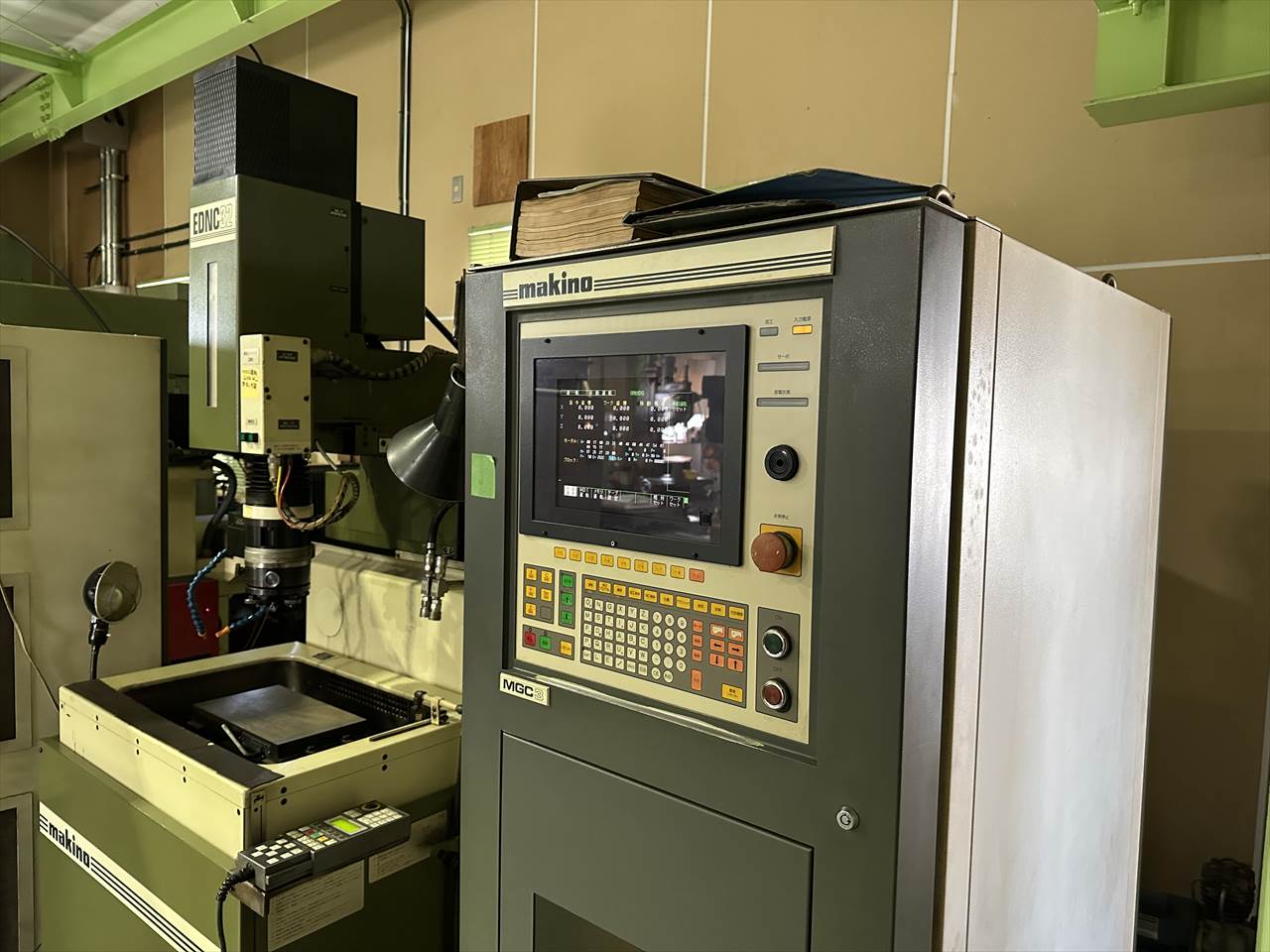

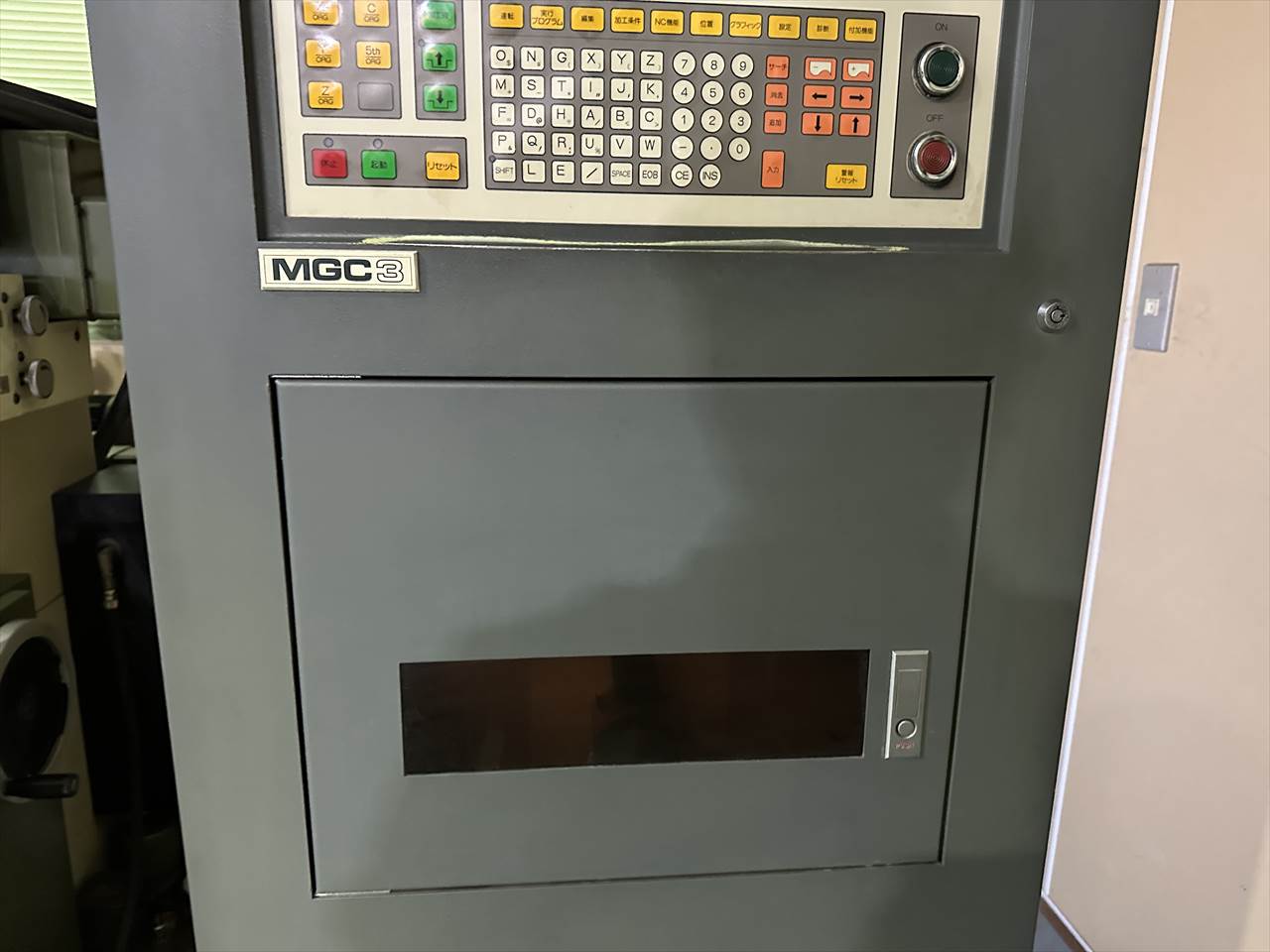

○NC電源（MGC-3仕様）
加工電源：回路方式トランジスタパルス回路 最大加工電流：30A

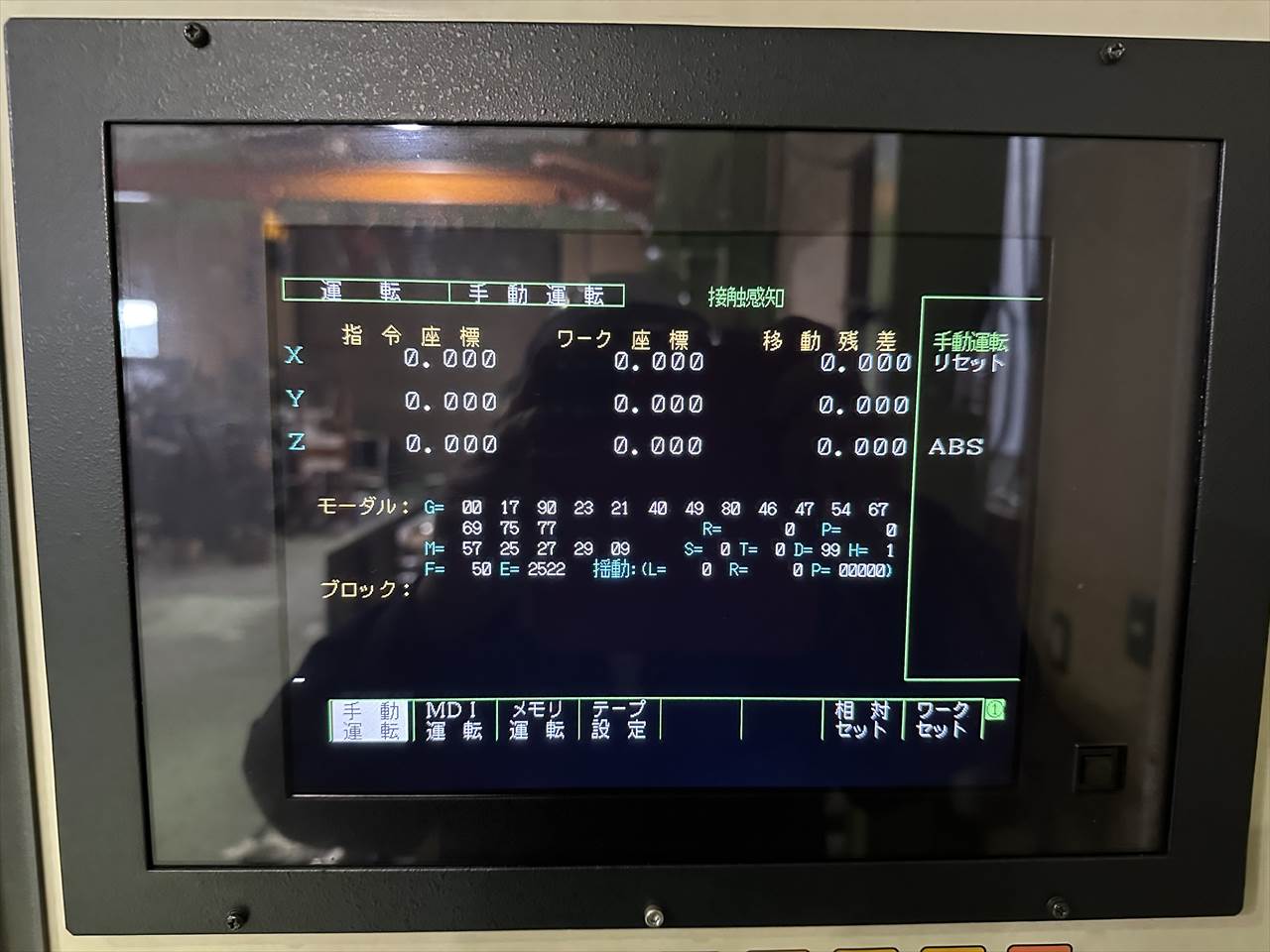

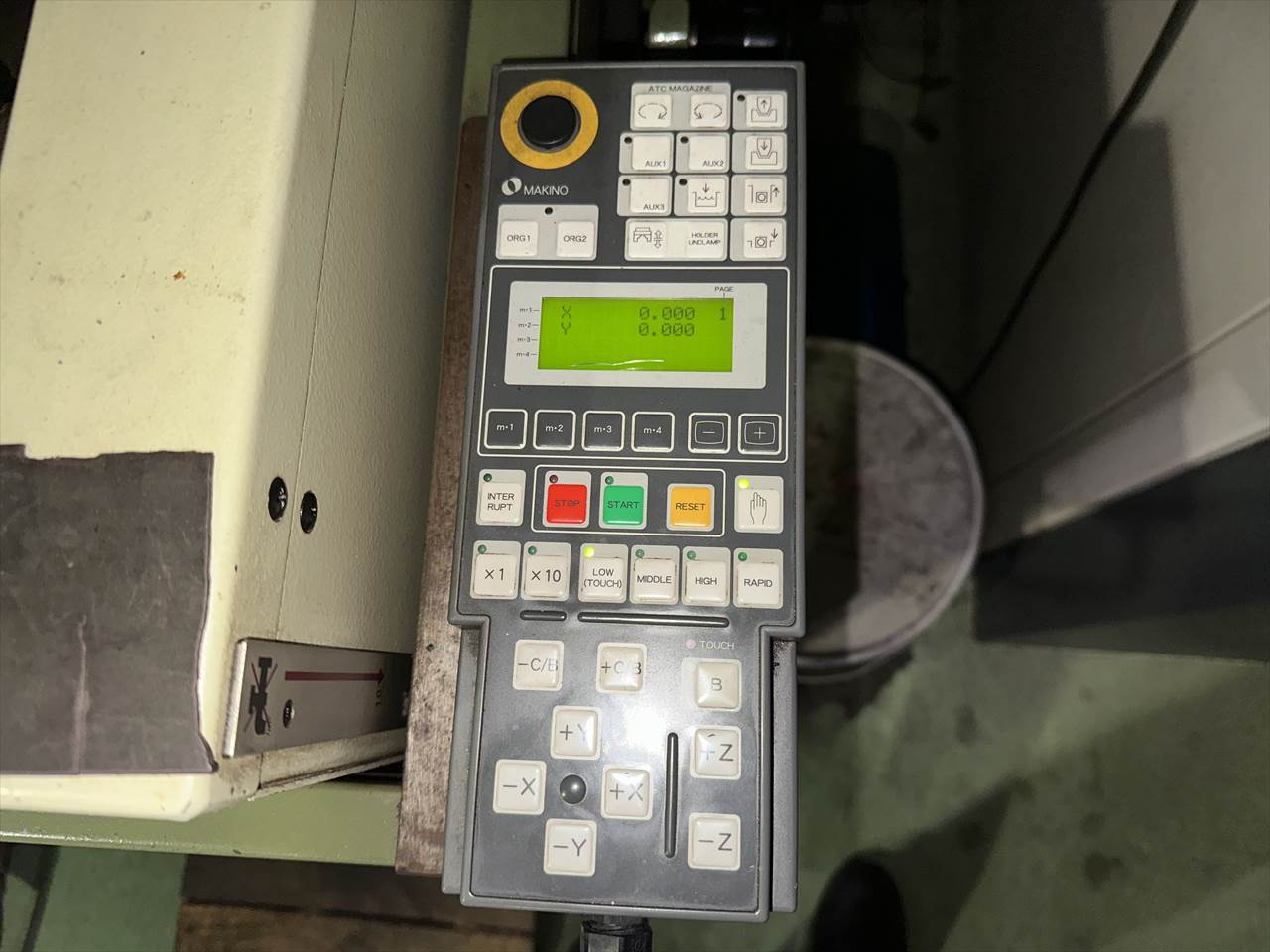

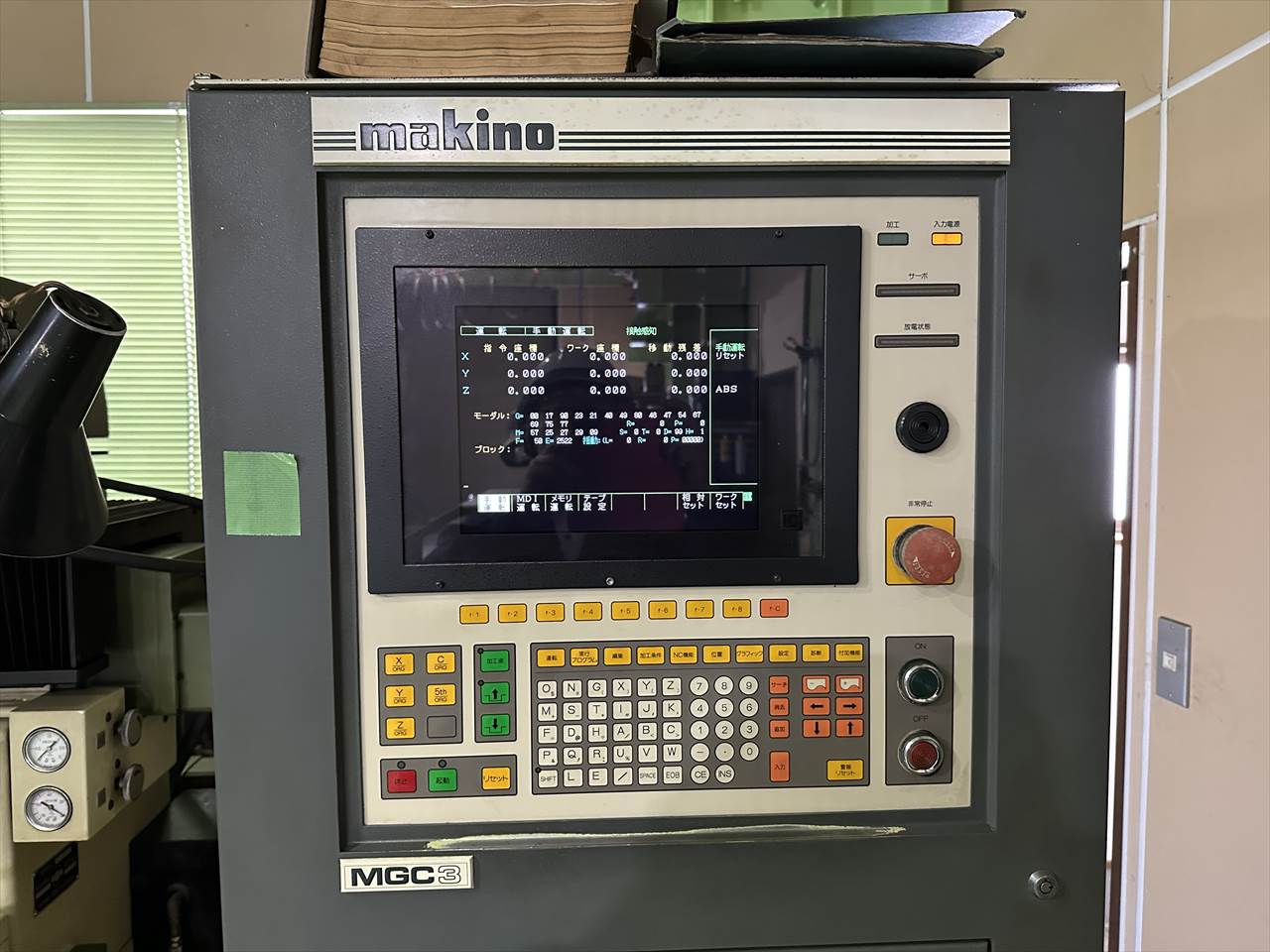

制御装置：入力方式MDI、紙テープ 14インチ液晶画面 ポータブル操作盤
NC機能：対話型モデルプラン 超仕上回路 アングル指定揺動加工
外形寸法（幅×奥行×高さ）：650×800×1700mm 重量：310㎏
|
| 参考資料 | 只今準備中 |
本品は、中古機のNC放電加工機（標準型）です。
使用用途や適合機種については、仕様・寸法をご確認のうえ、必要に応じてお問い合わせください。
在庫状況は随時変動します。
※ホームページの内容と現品に相違がある場合は、現品を優先させて頂きます。

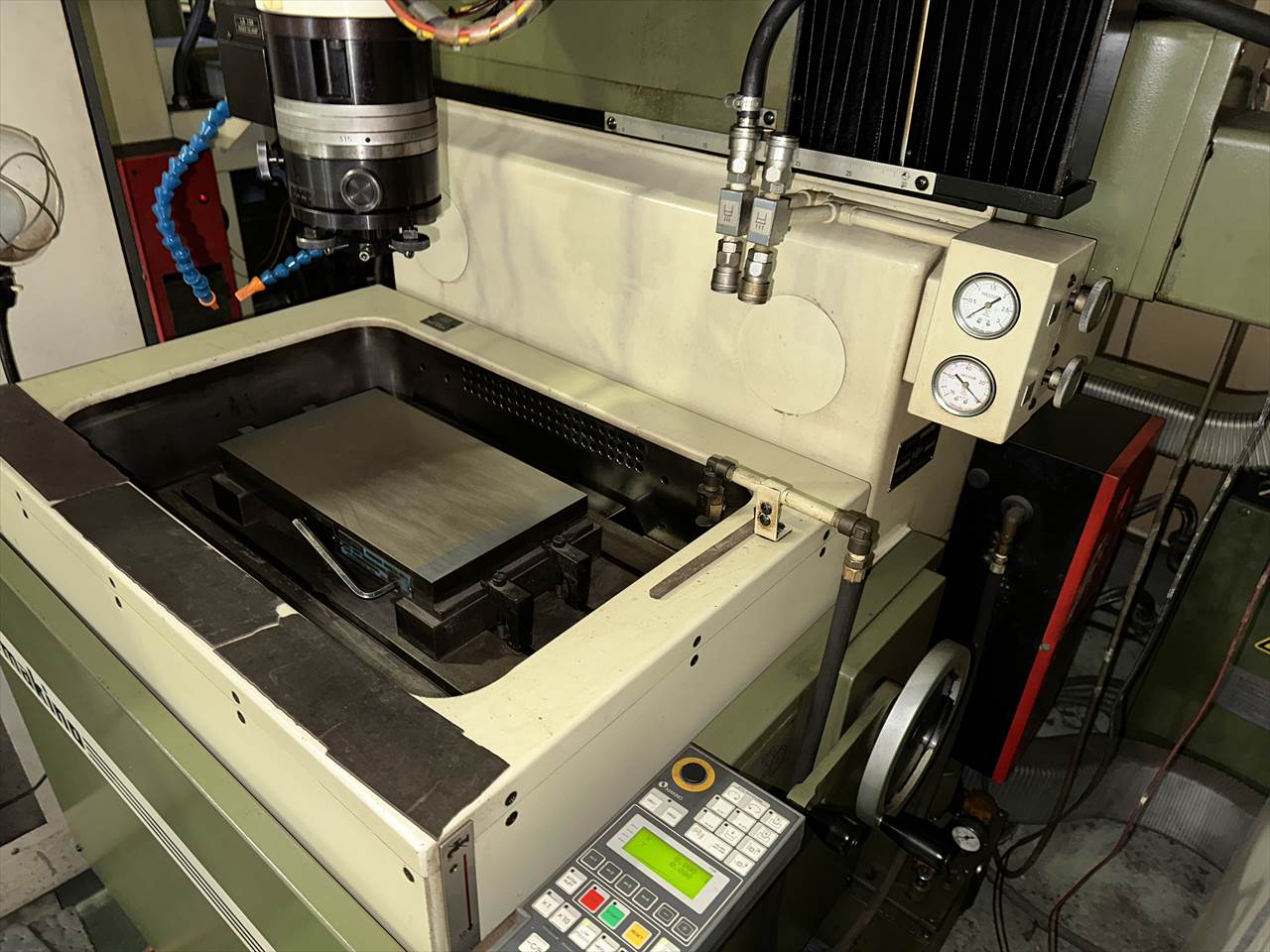

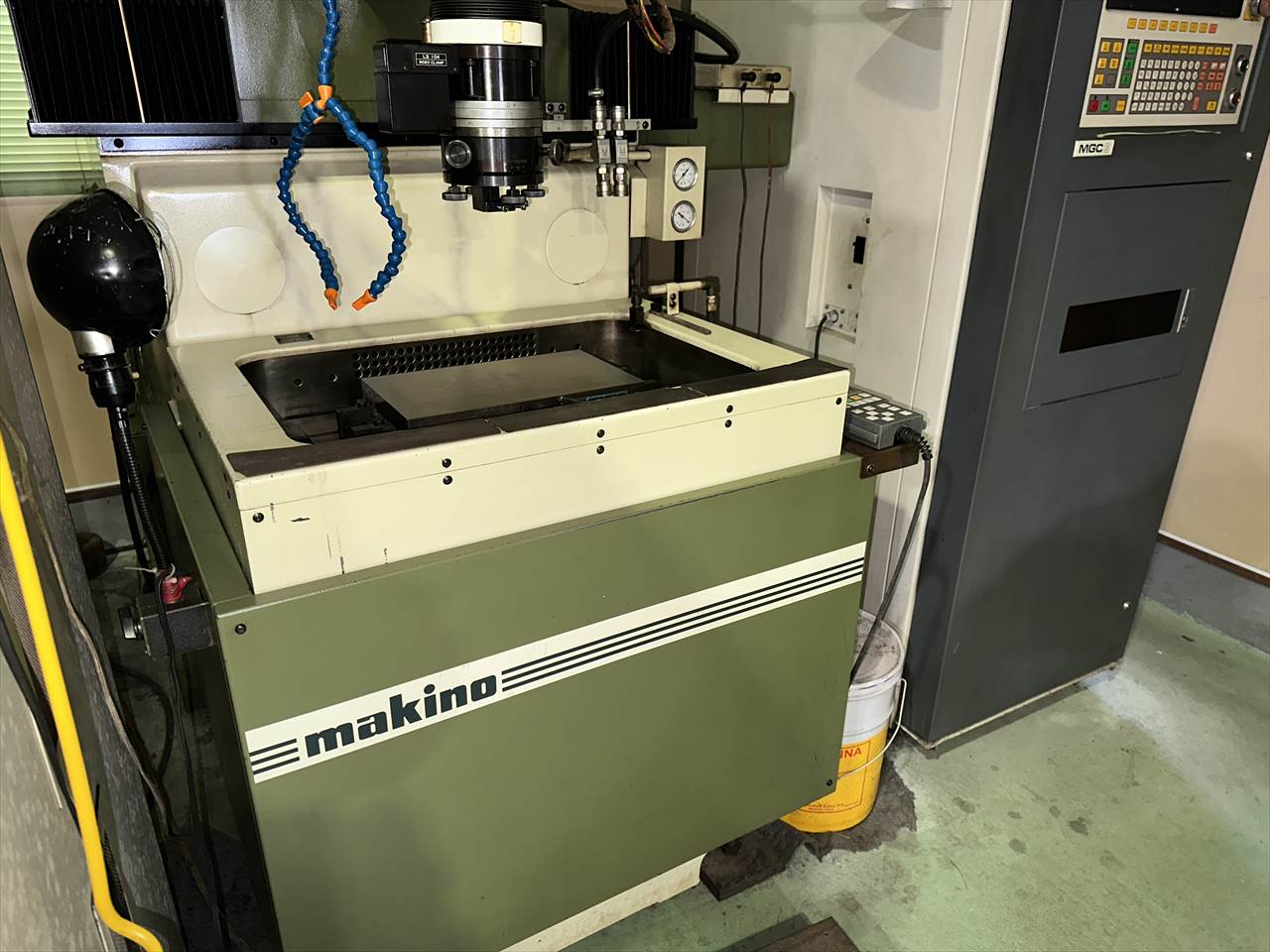

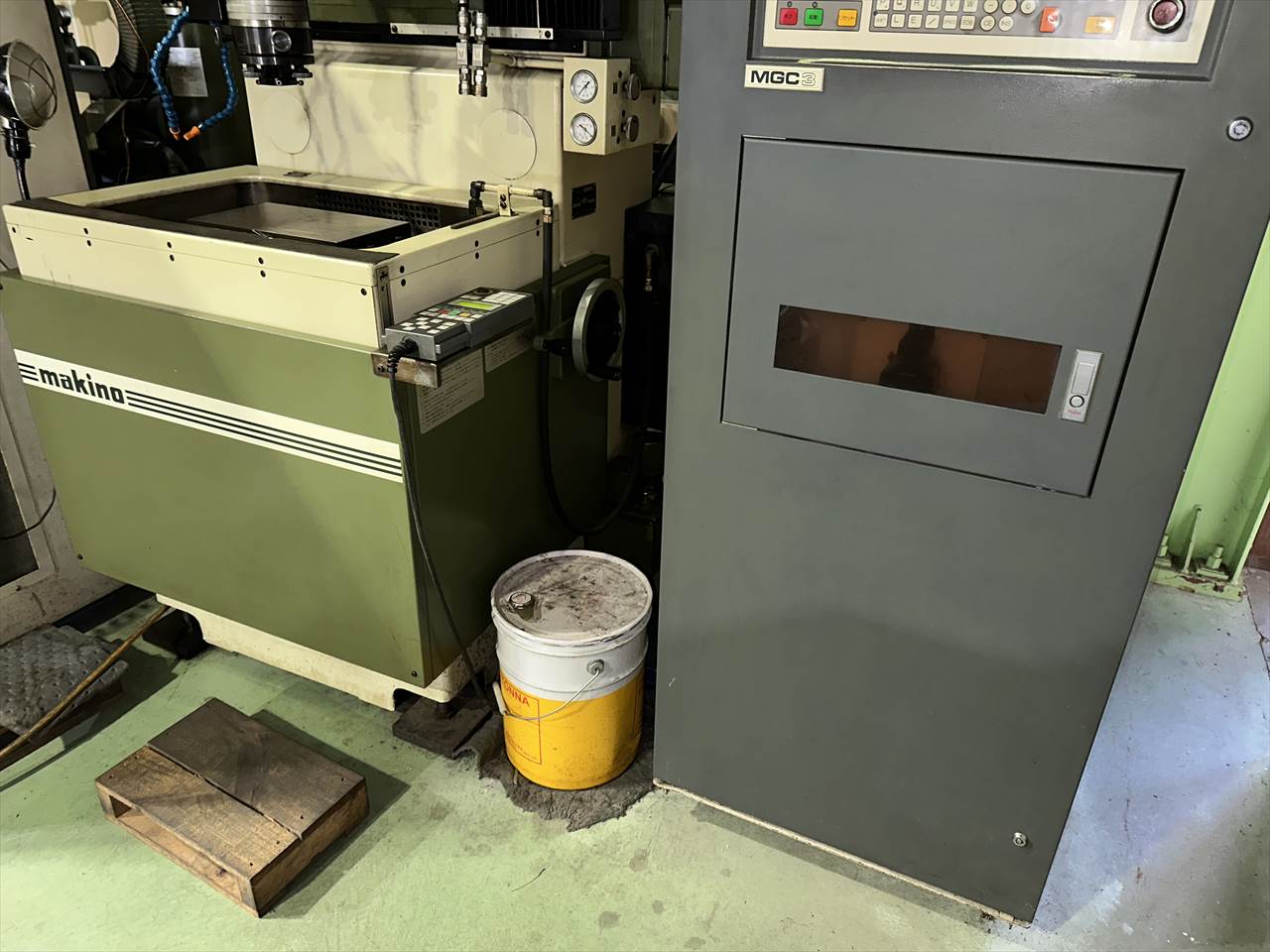

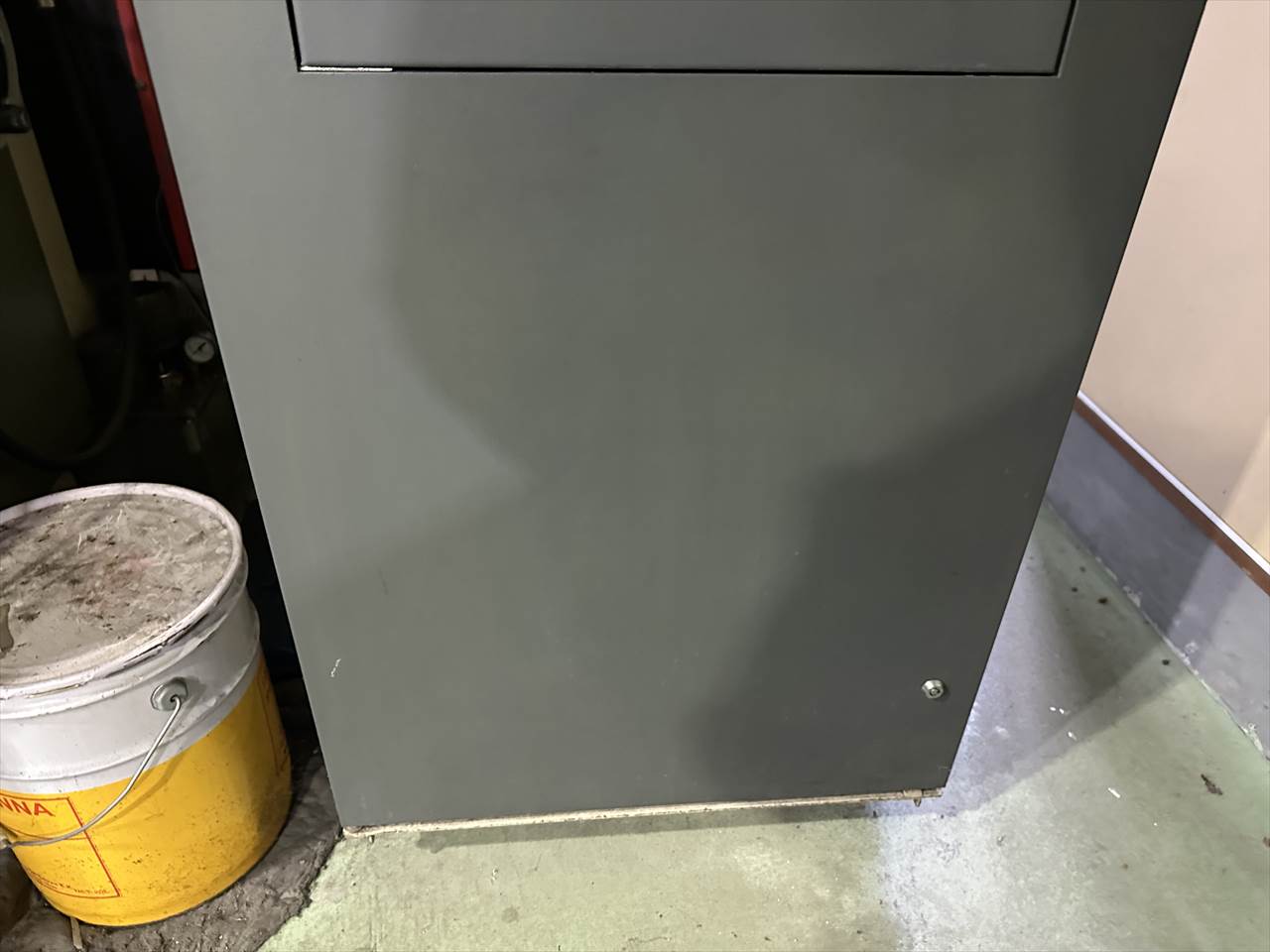

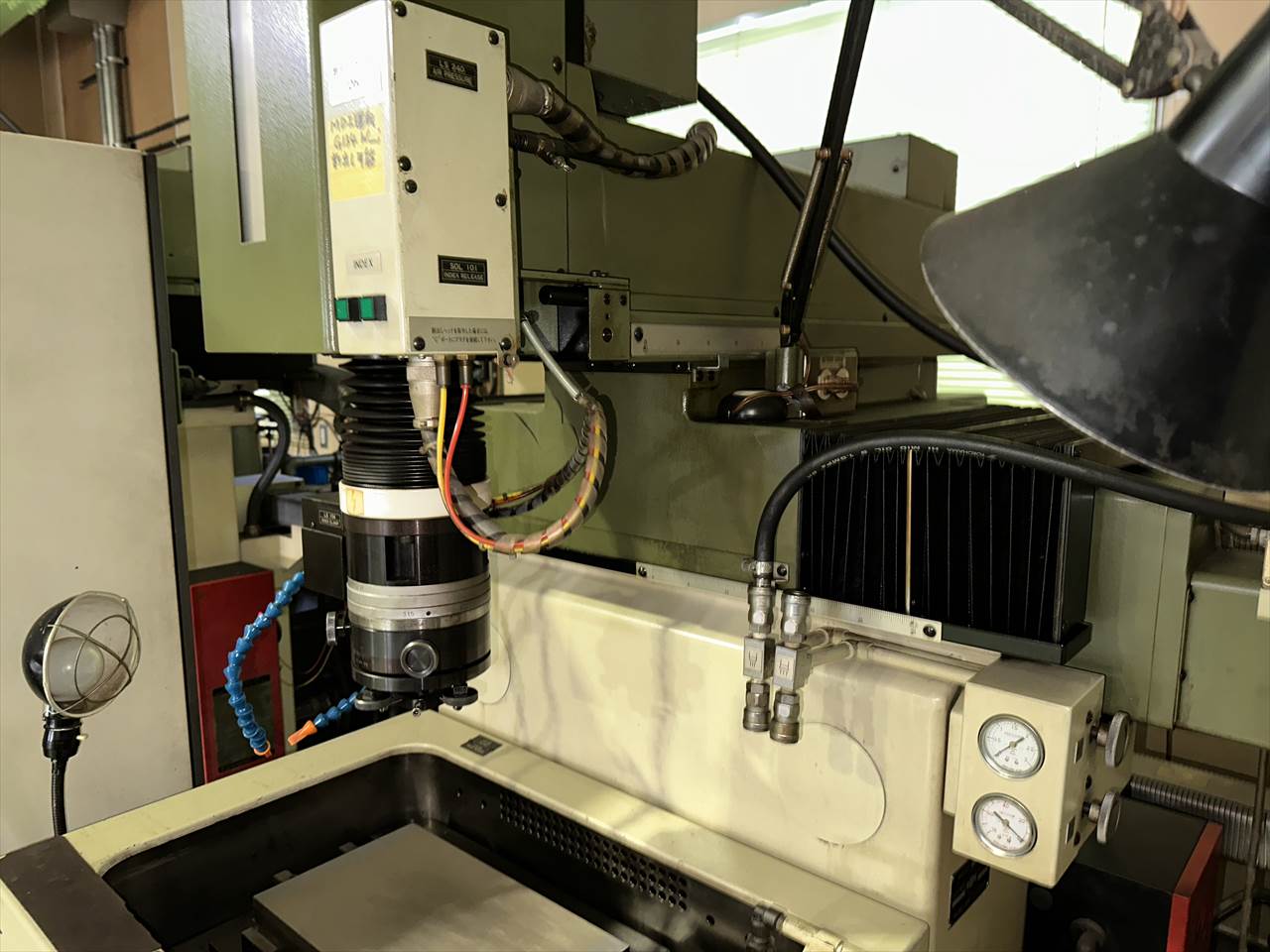

商品画像
※実機の状態は掲載写真をご確認ください。
                         |
