本機の仕様・特徴
|
|
|||||||||||||||||||||||||||||
本機の仕様や特徴、在庫状況については本ページにてご案内しております。
参考資料（PDF）は補足資料としてご利用ください。
| 機械仕様 |
○特徴
ベッド型構造でしかも主軸端面からテーブル上面までの距離が
120～660mmもあるので重くて背が高いワークを加工できます。

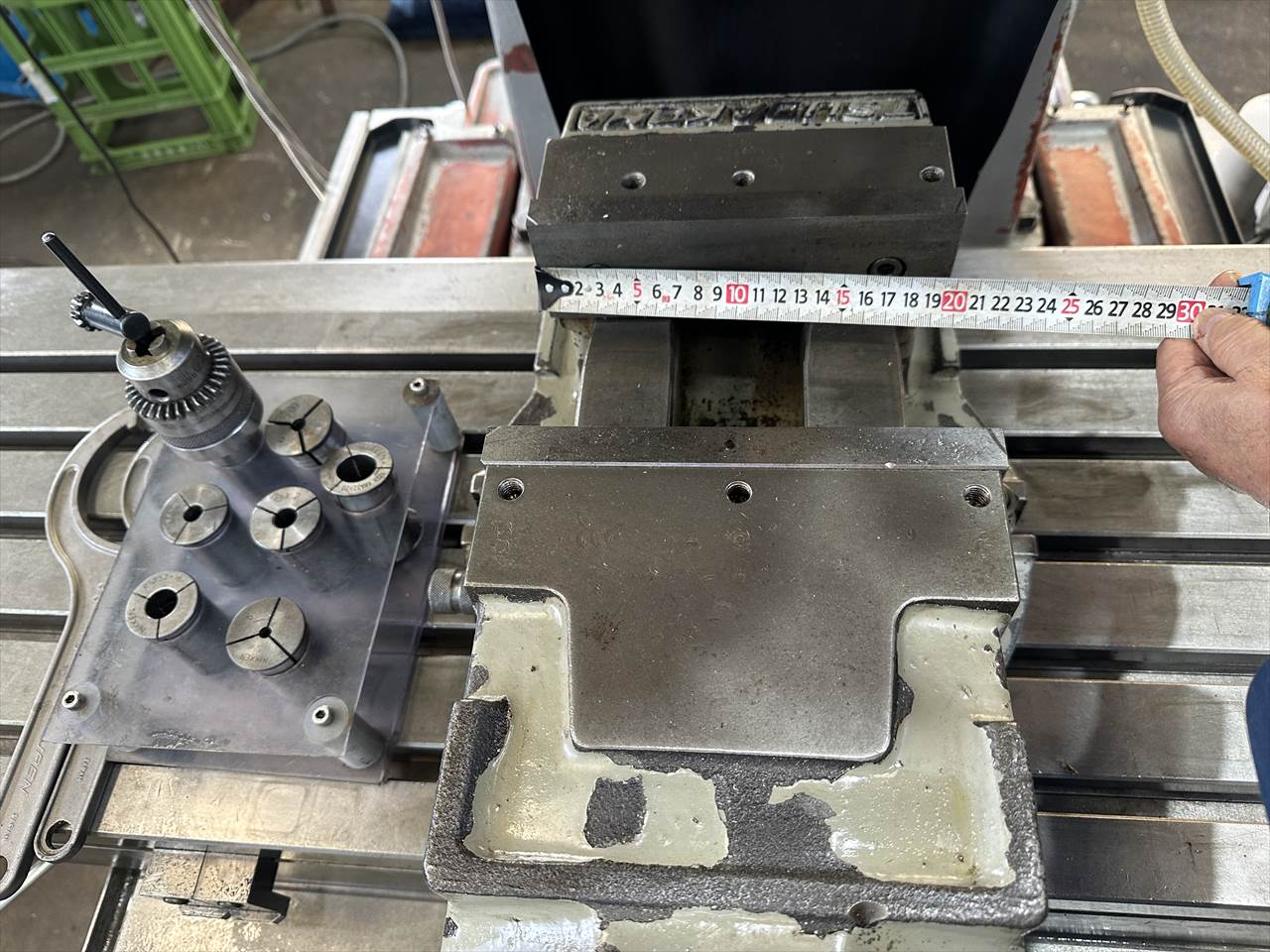

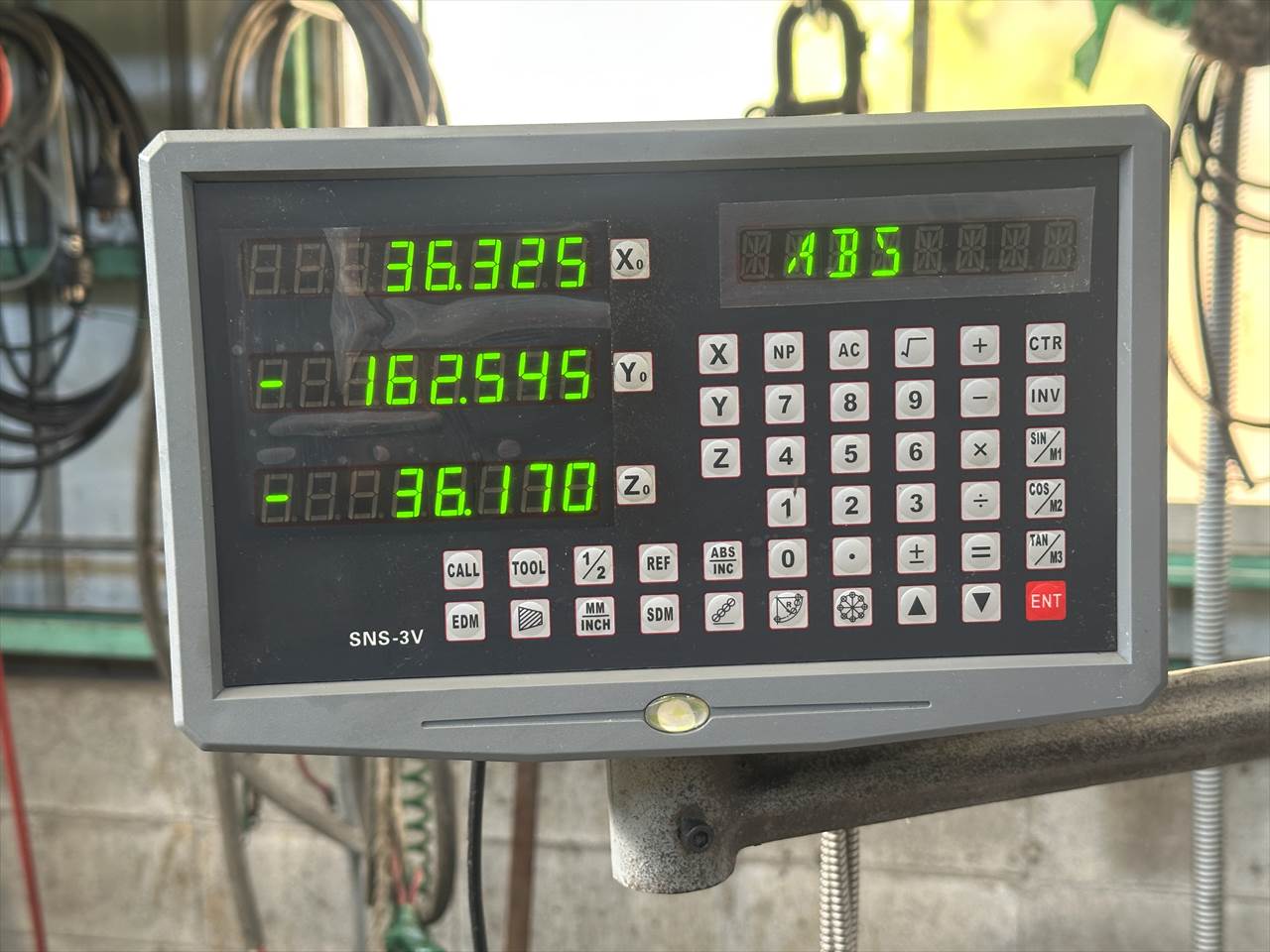

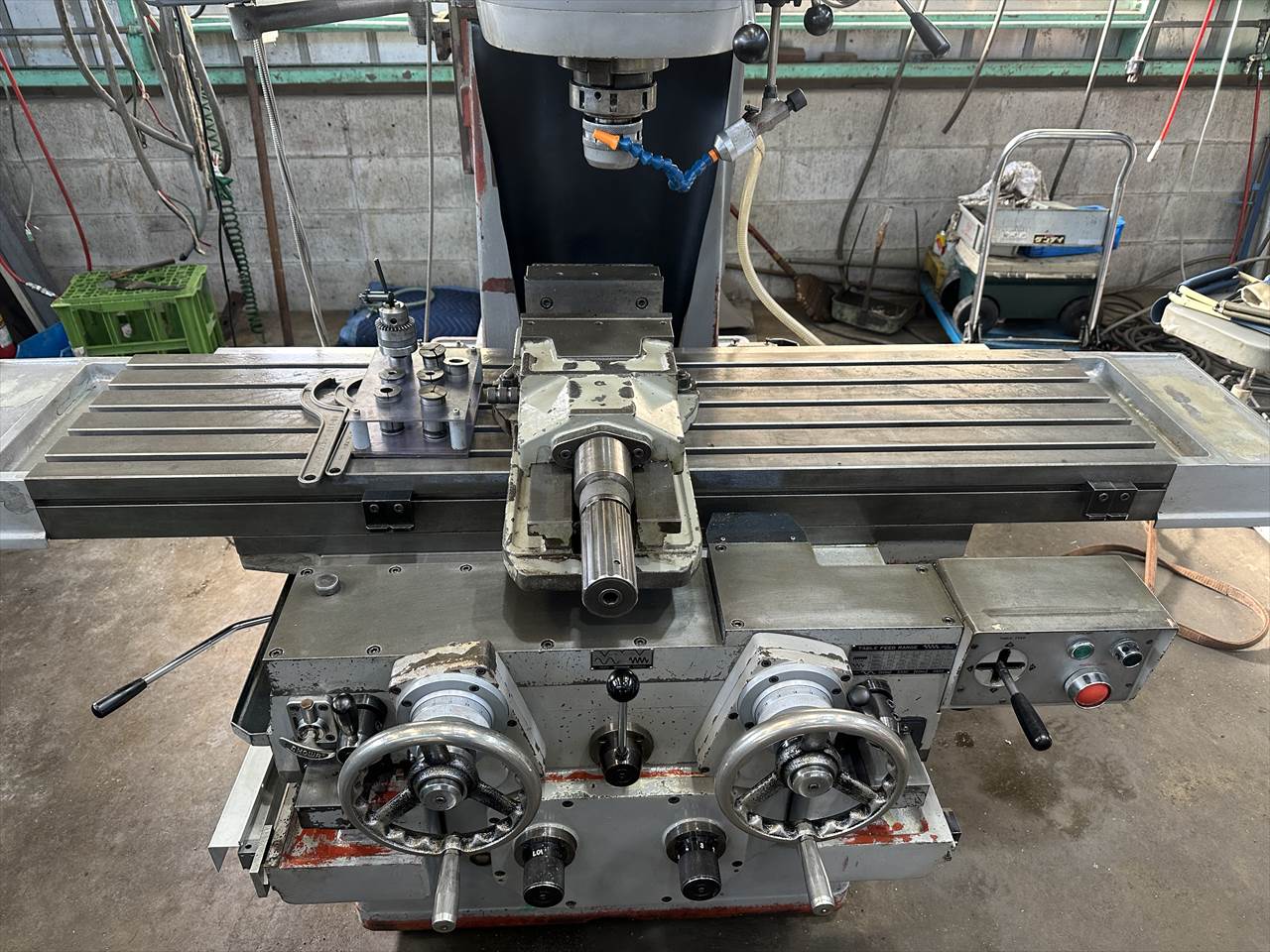

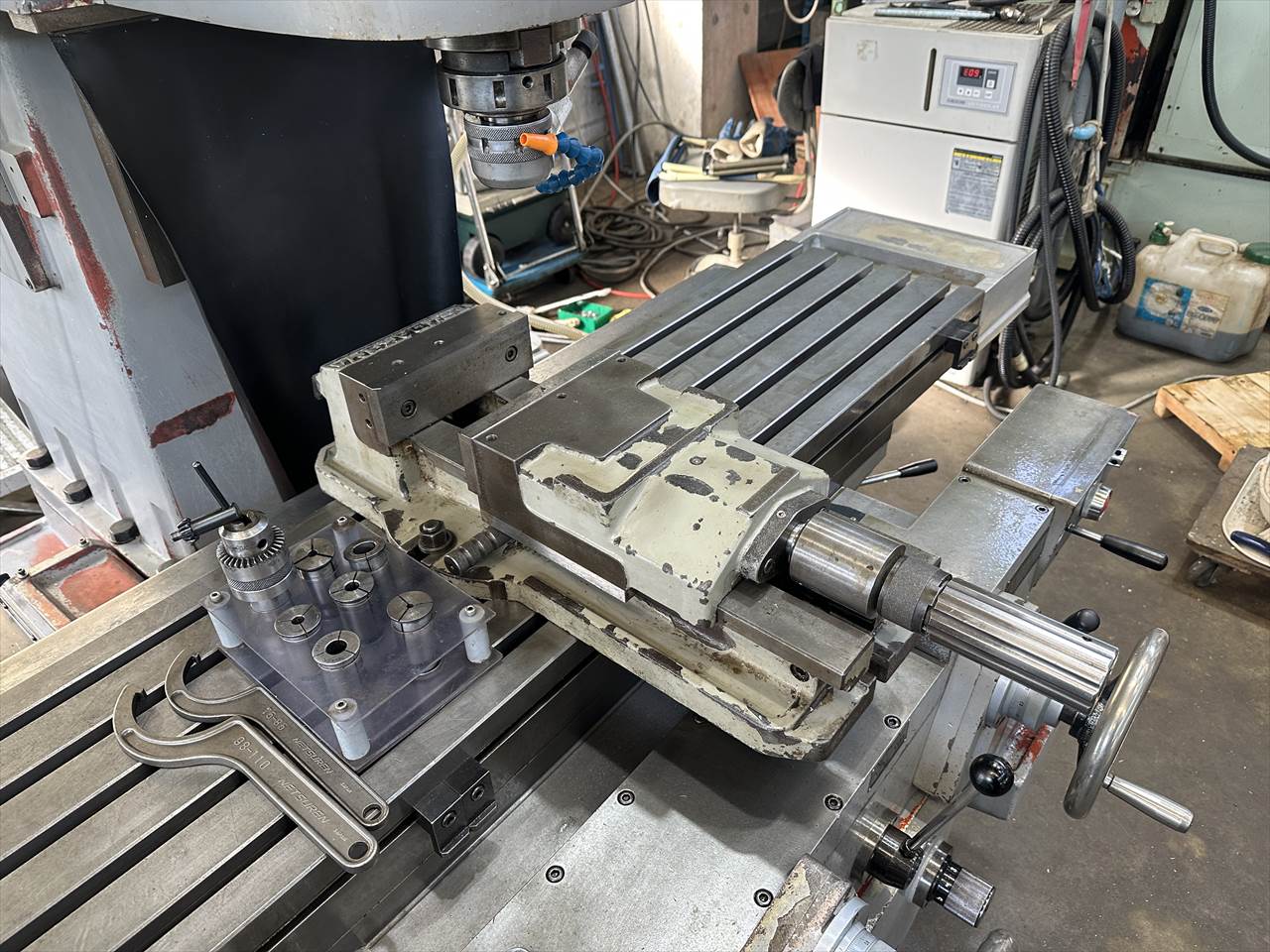

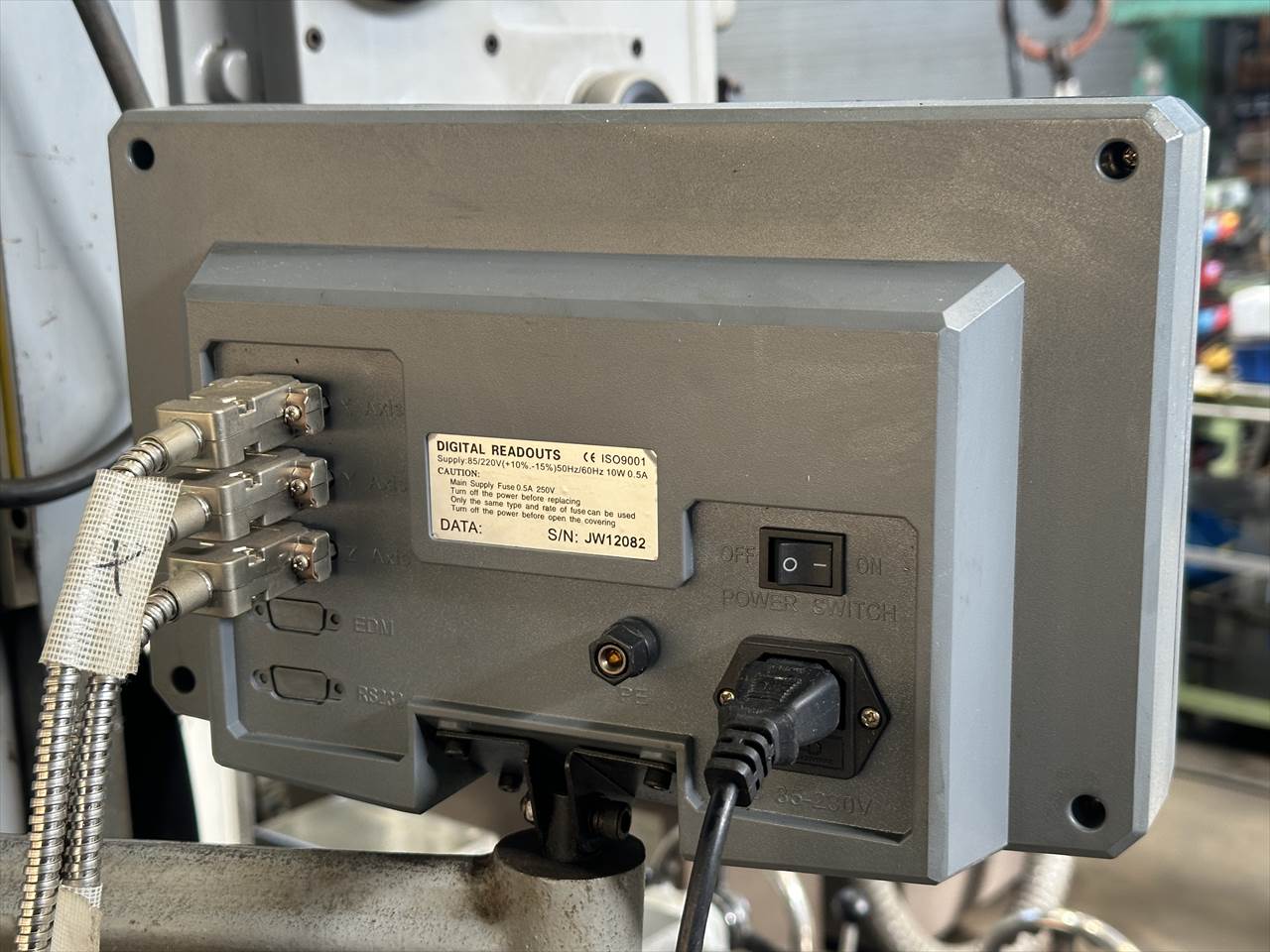

XYZ軸デジタル・口幅200mm津田駒油圧バイス・ミーリングチャック付

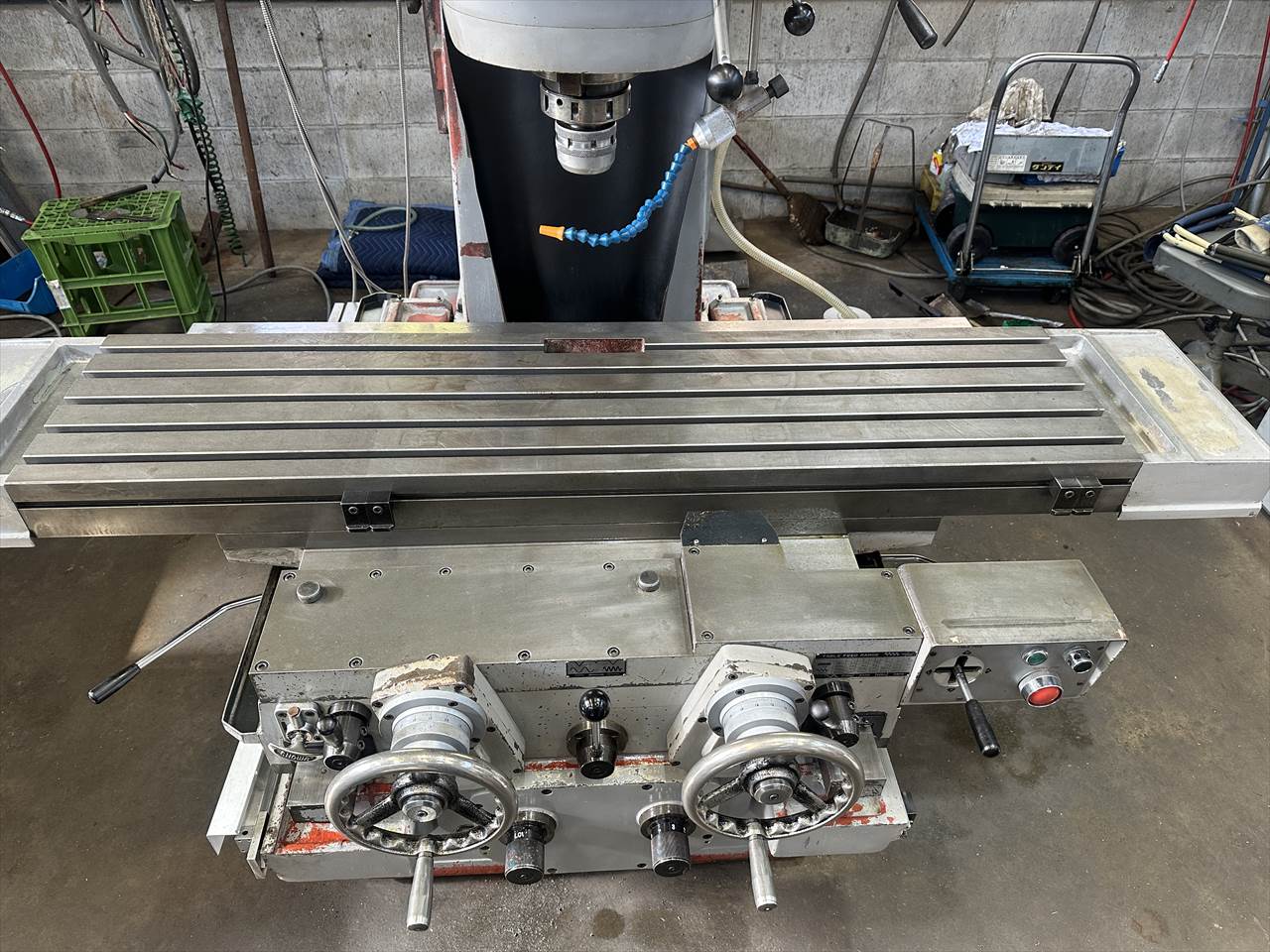

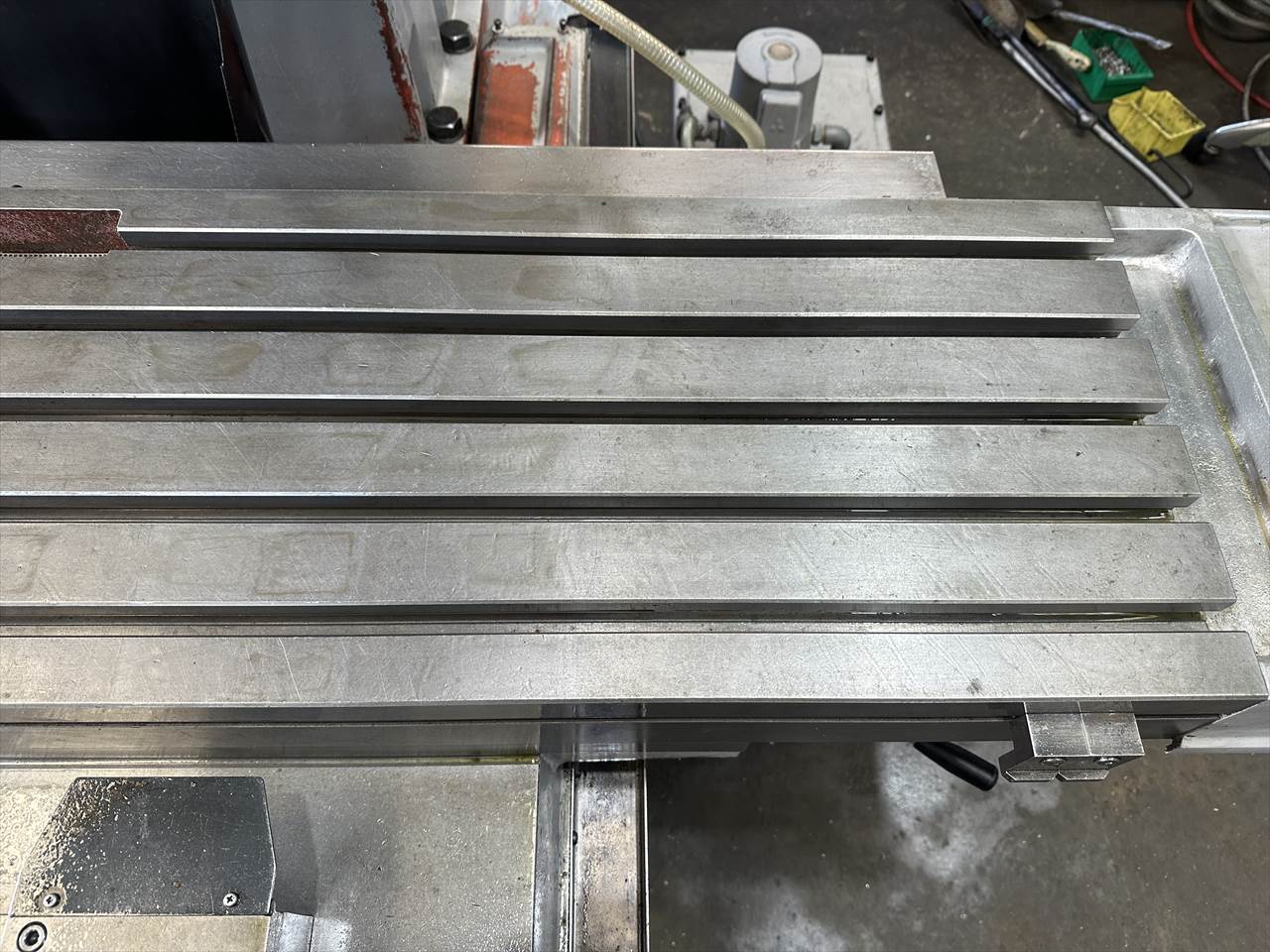

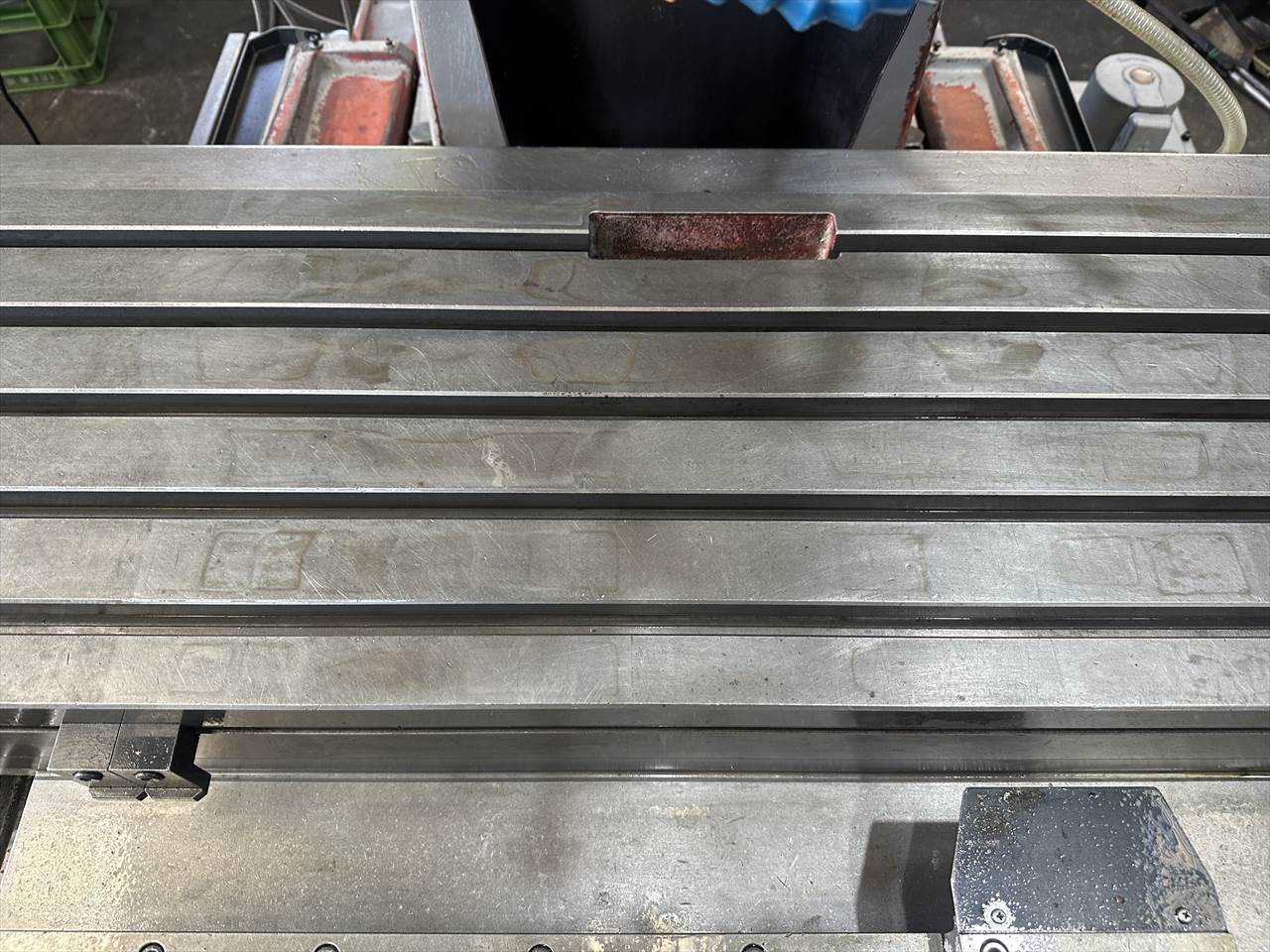

○テーブル
作業面 1500×350mm
Ｔ溝16mm×5本
○ストローク
Ｘ軸：850mm 左右・テーブル
Ｙ軸：350mm 前後・サドル
Ｚ軸：540mm 上下・主軸頭
主軸端面からテーブル上面までの距離 120～660mm
主軸中心からコラム前面までの距離 350mm
床面からテーブル上面までの距離 790mm

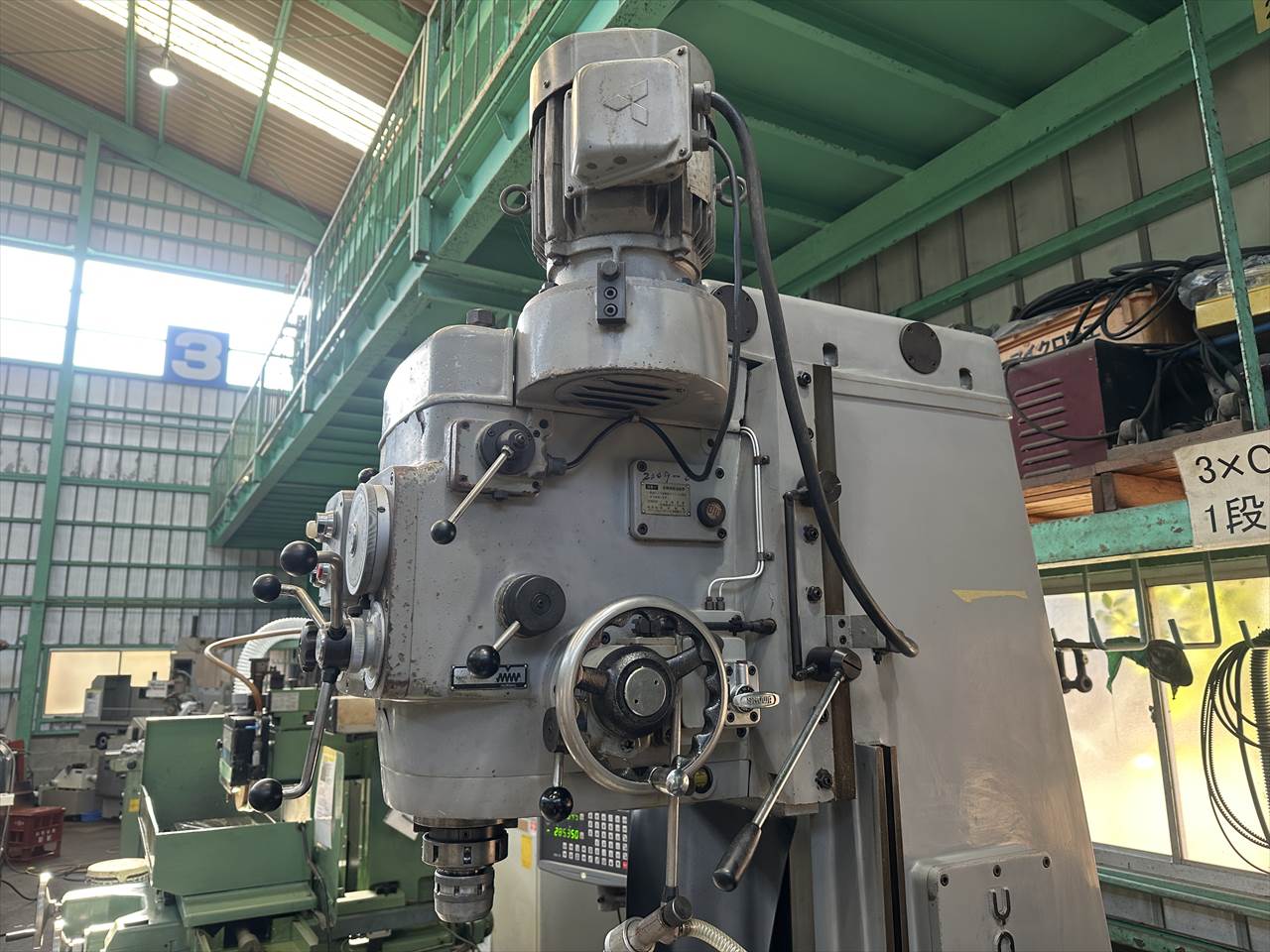

○主軸
主軸テーパ NT50
主軸回転速度 45～1600pm(16段)
○送り速度
主軸頭上下送り速度 0.05～0.20mm/rev（5段）

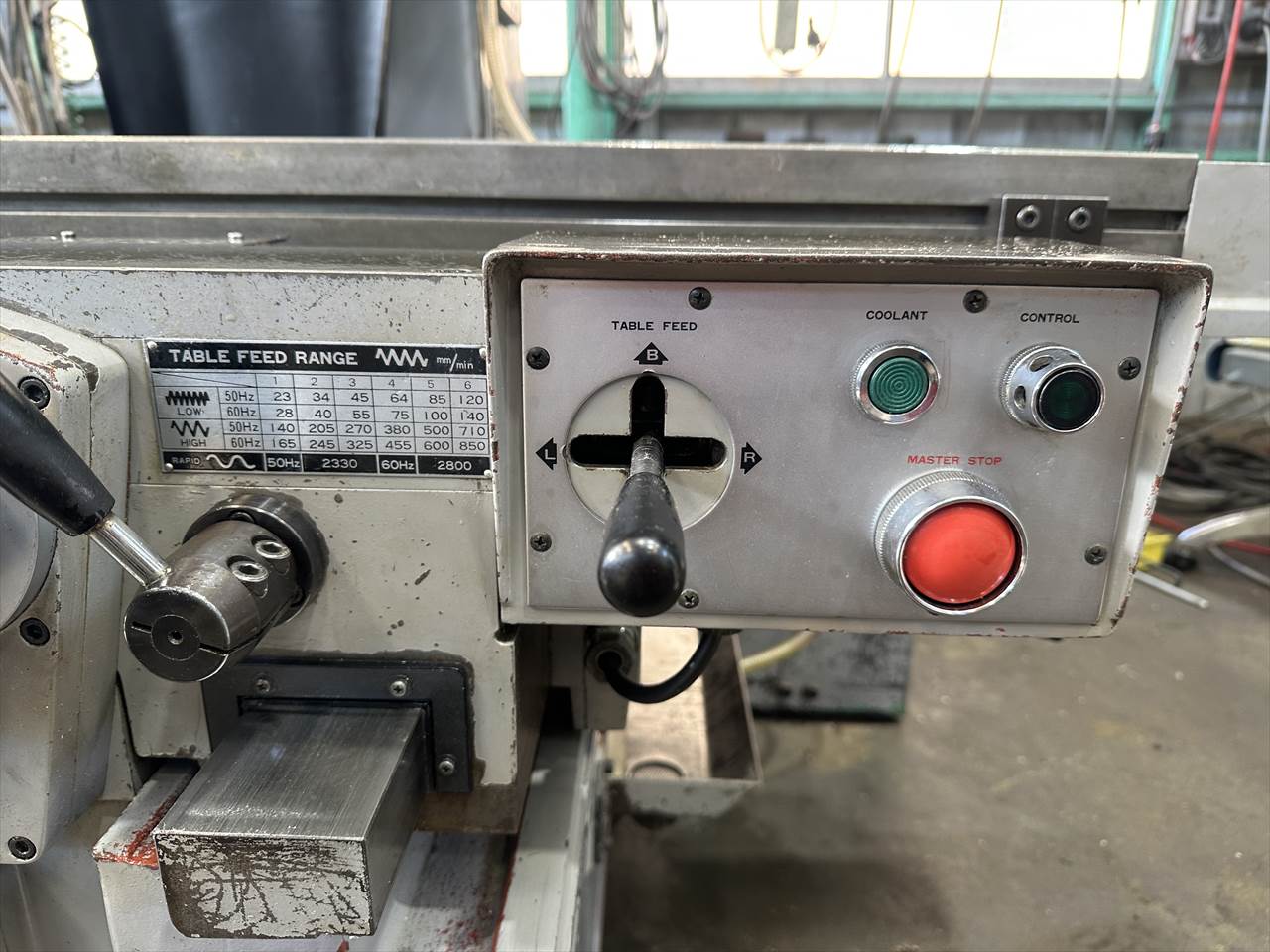

テーブル送り速度（12段左右前後共）23～710mm/min
テーブル早送り速度（左右前後共）2340mm/min
○電動機
モータ：主軸用3.7kw4P テーブル送り用0.75kw4P
○機械の大きさ
寸法：幅2770×奥行1822×高さ2585mm 重量：3300kg
○付属品

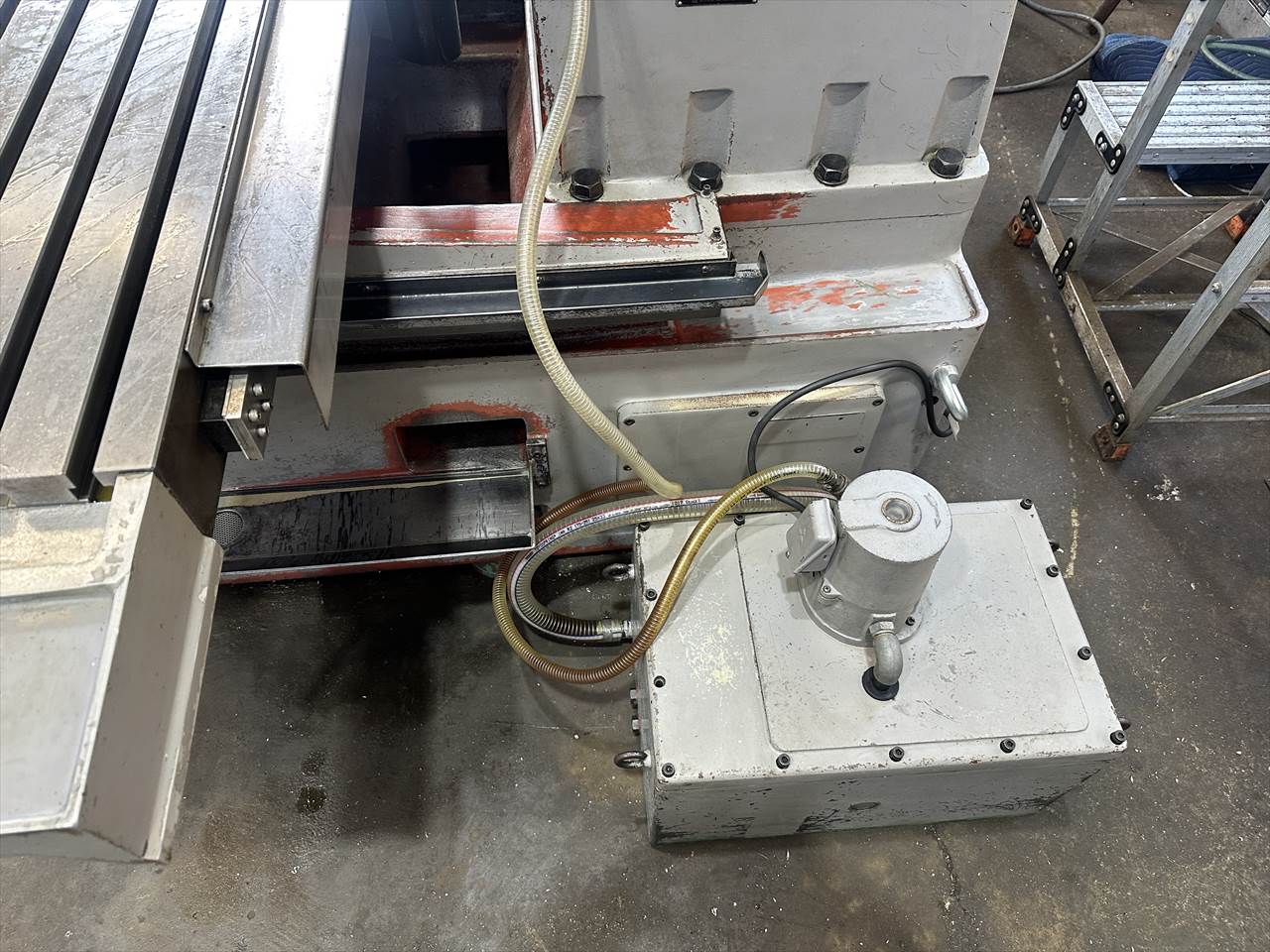

切削油の注油ポンプあり
|
| 参考資料 | 只今準備中 |
| 営業からの コメント |

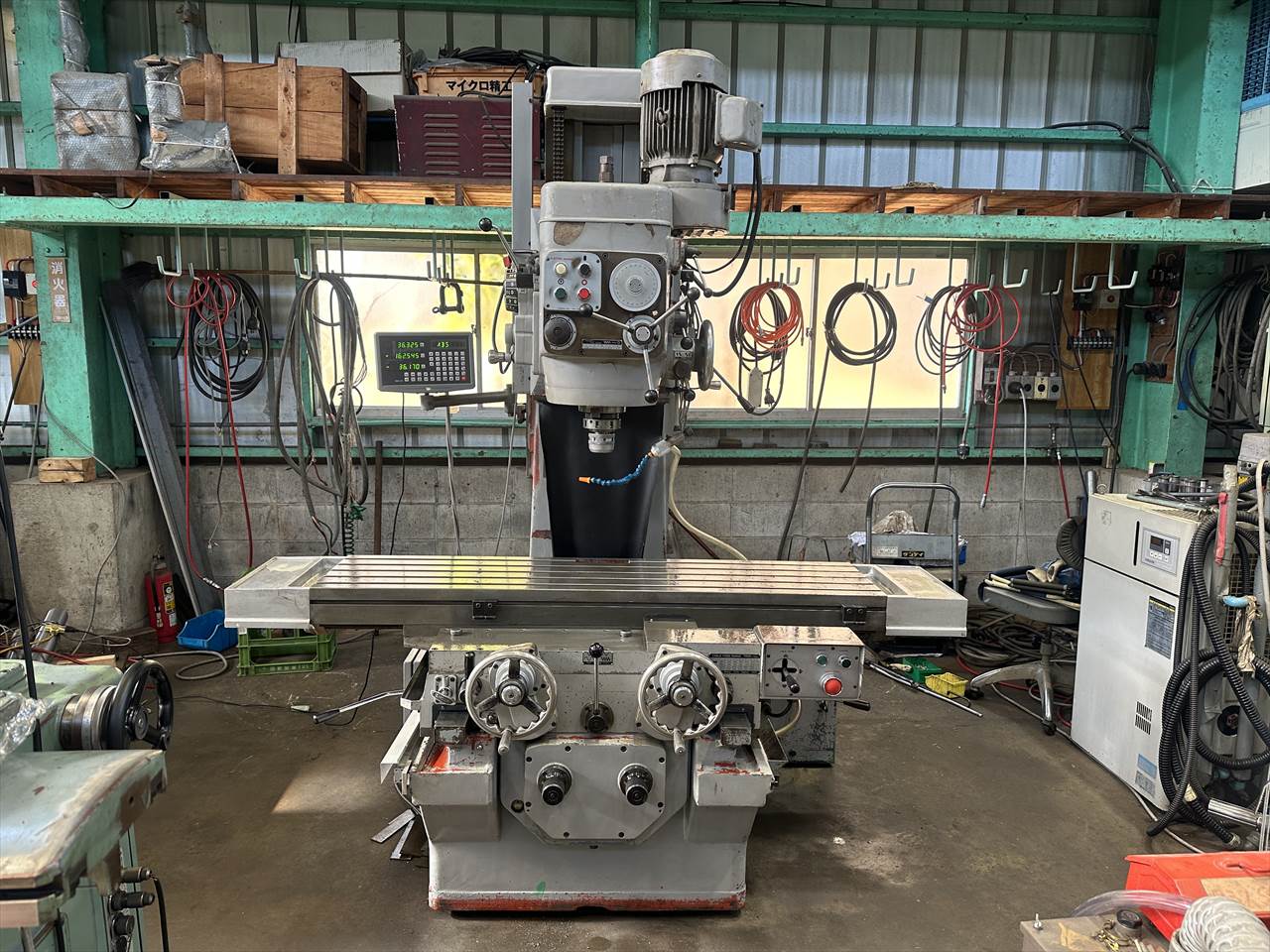

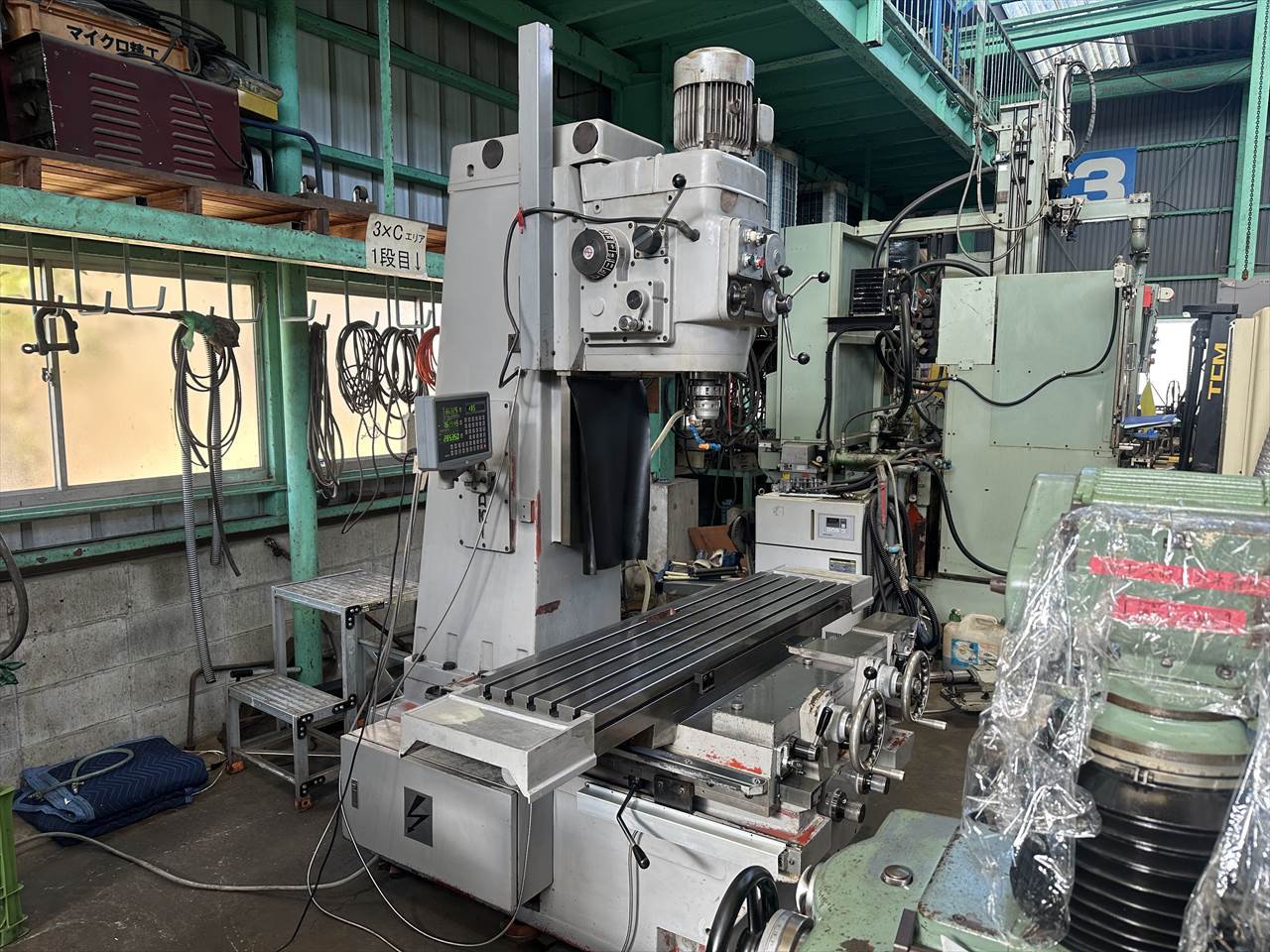

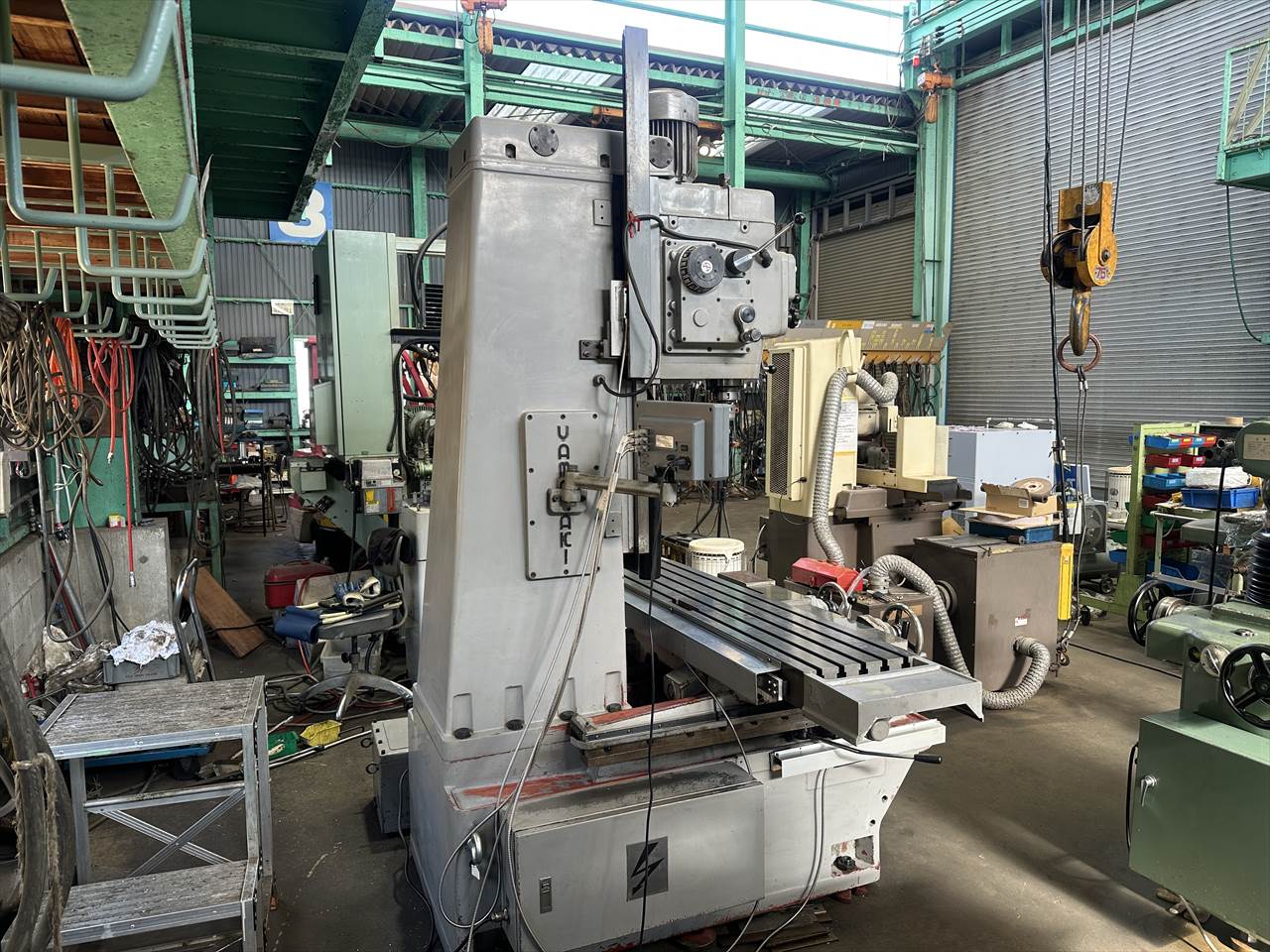

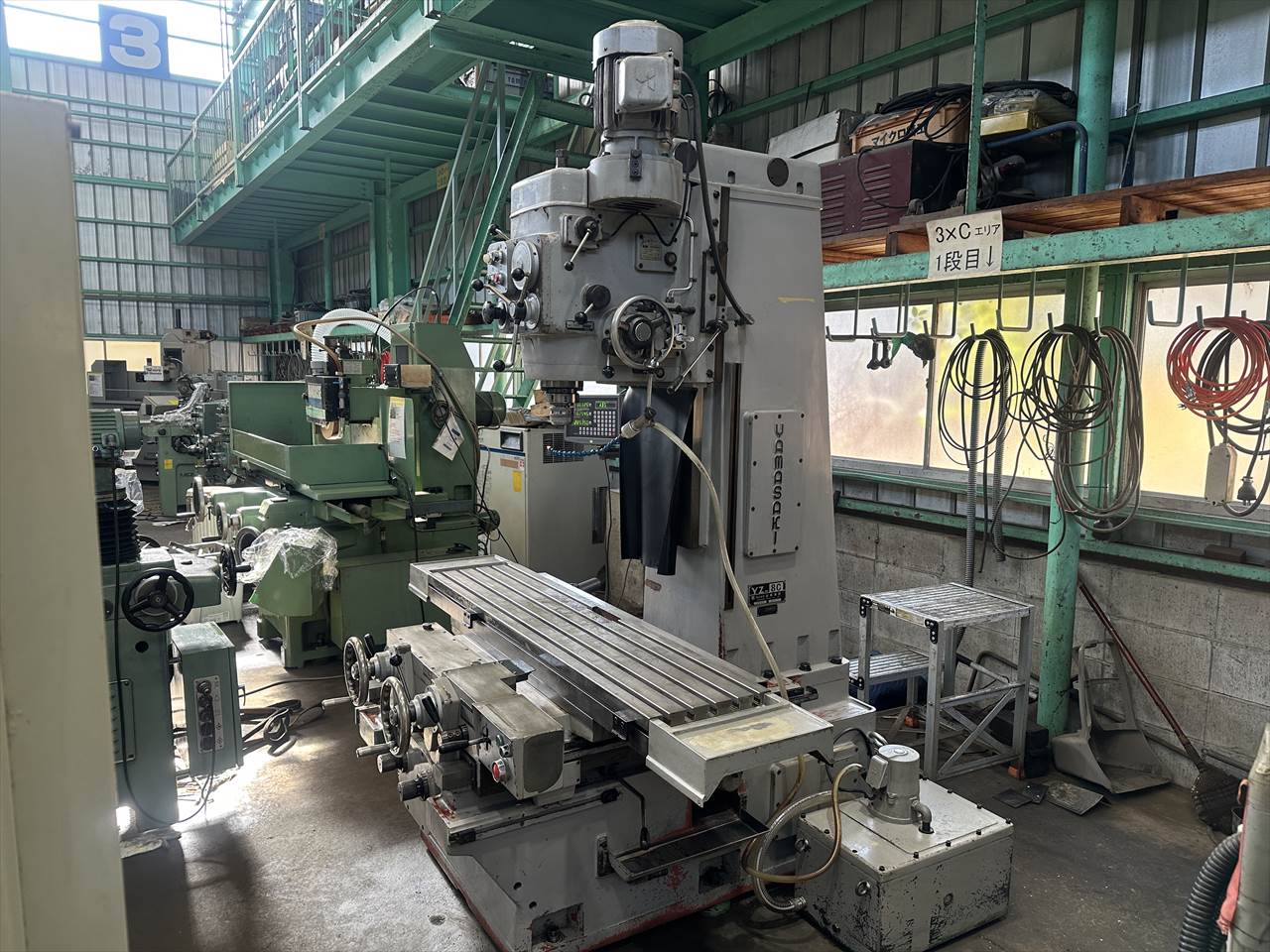

本品は、立フライス盤（ベッド型）です。
使用用途や適合機種については、仕様・寸法をご確認のうえ、必要に応じてお問い合わせください。
在庫状況は随時変動します。
※ホームページの内容と現品に相違がある場合は、現品を優先させて頂きます。
