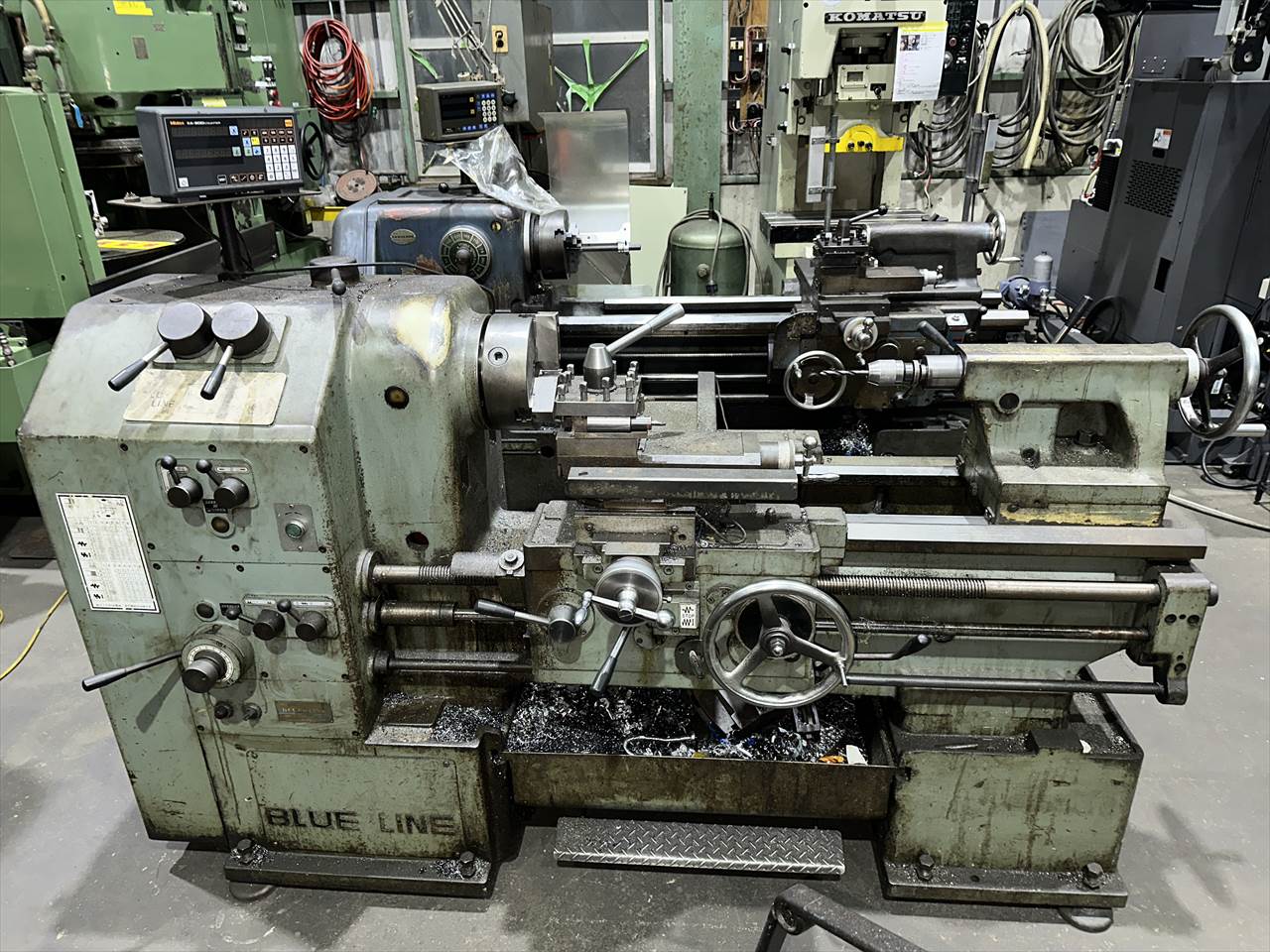

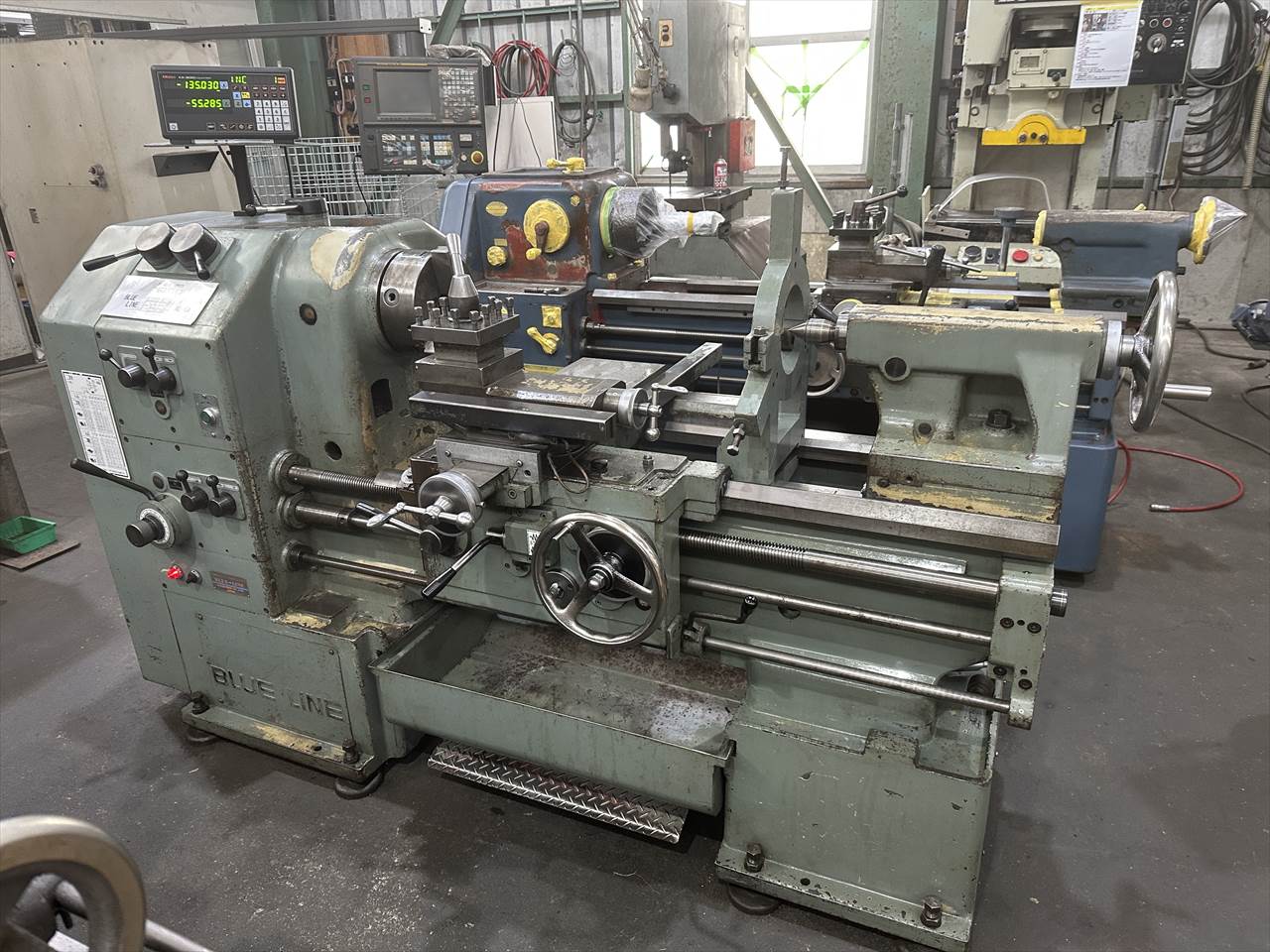

汎用旋盤
本機の仕様・特徴
|
|
|||||||||||||||||||||||||||||
本機の仕様や特徴、在庫状況については本ページにてご案内しております。
参考資料（PDF）は補足資料としてご利用ください。
| 機械仕様 |
○特徴

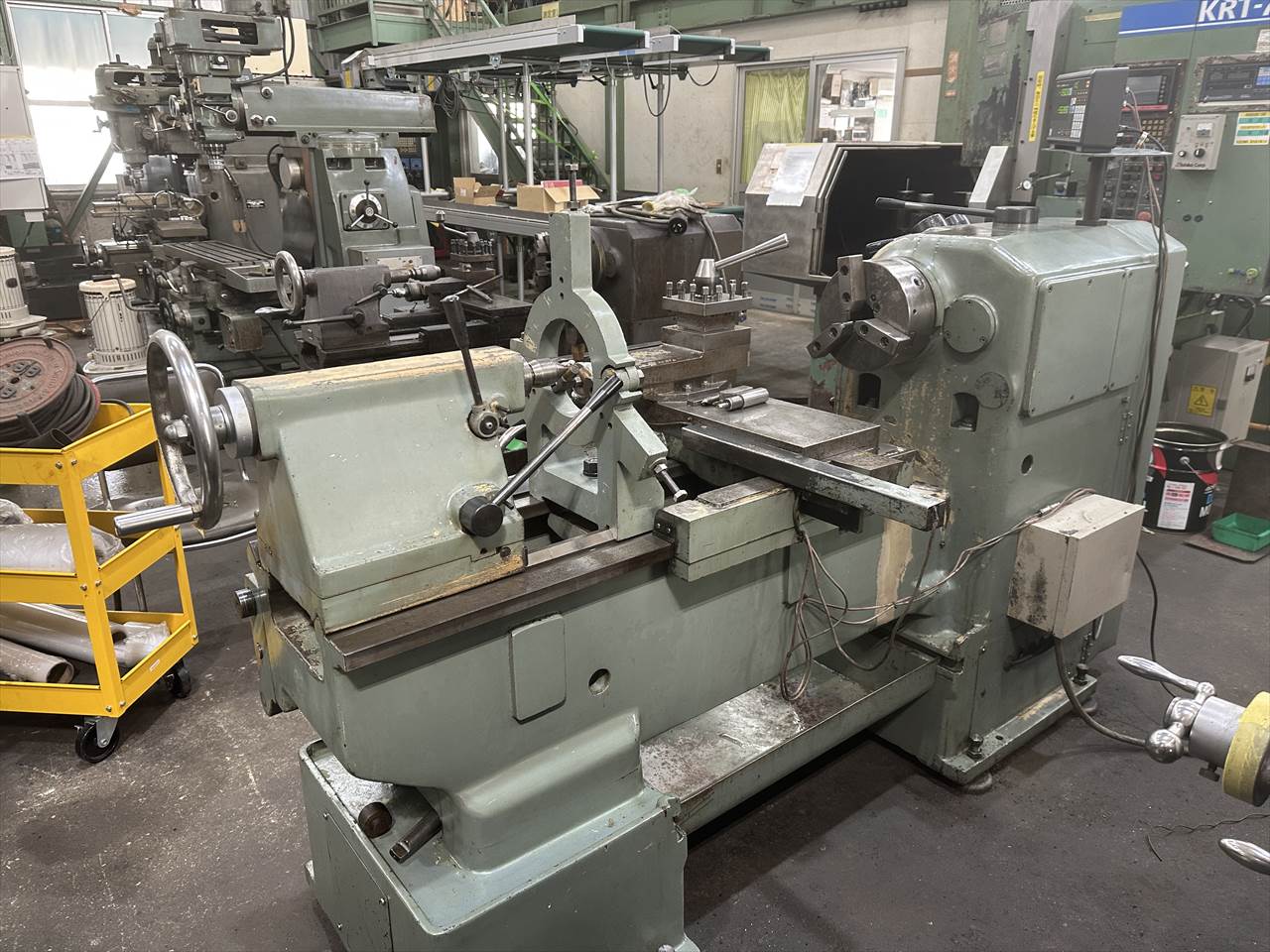

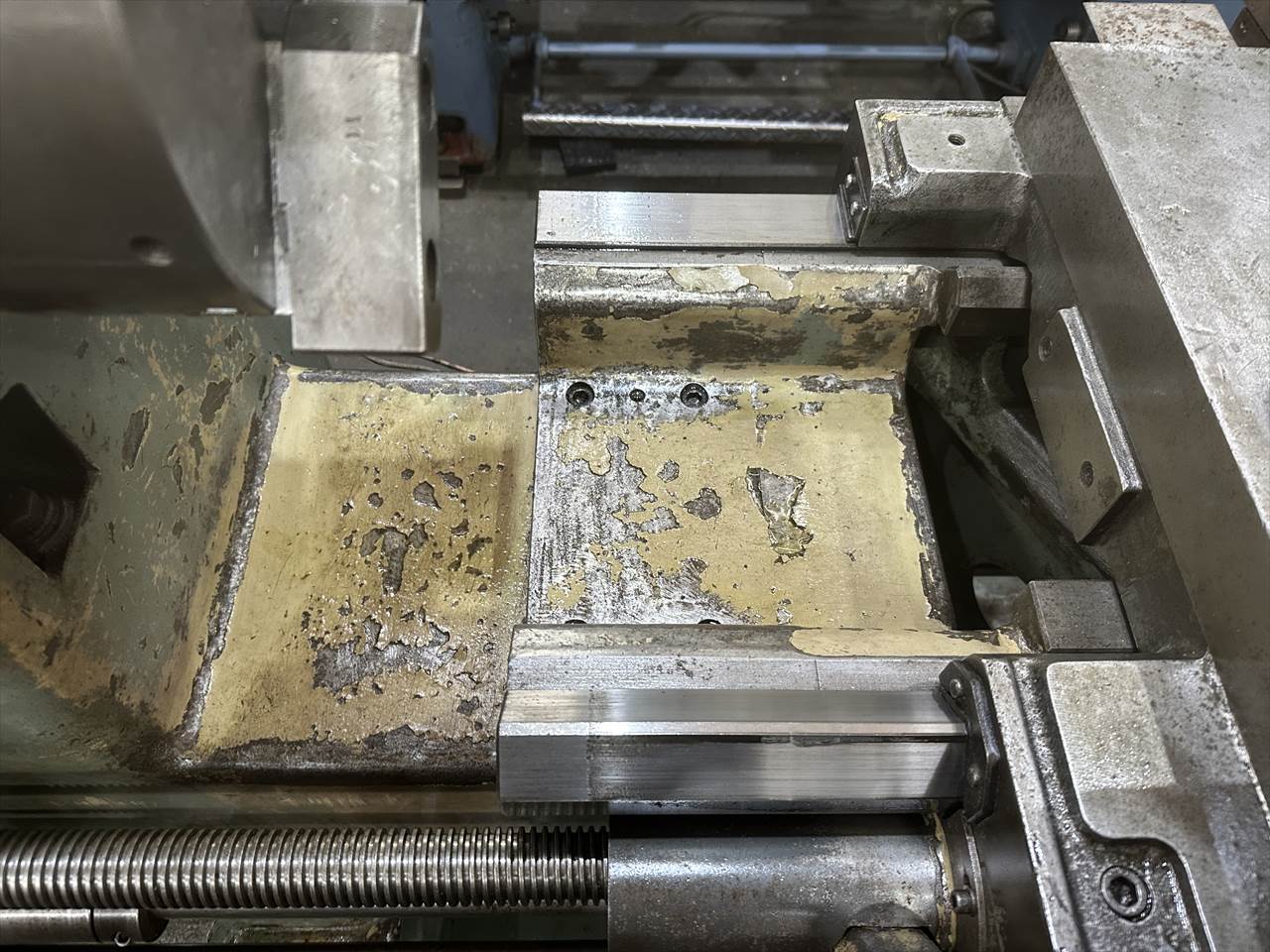

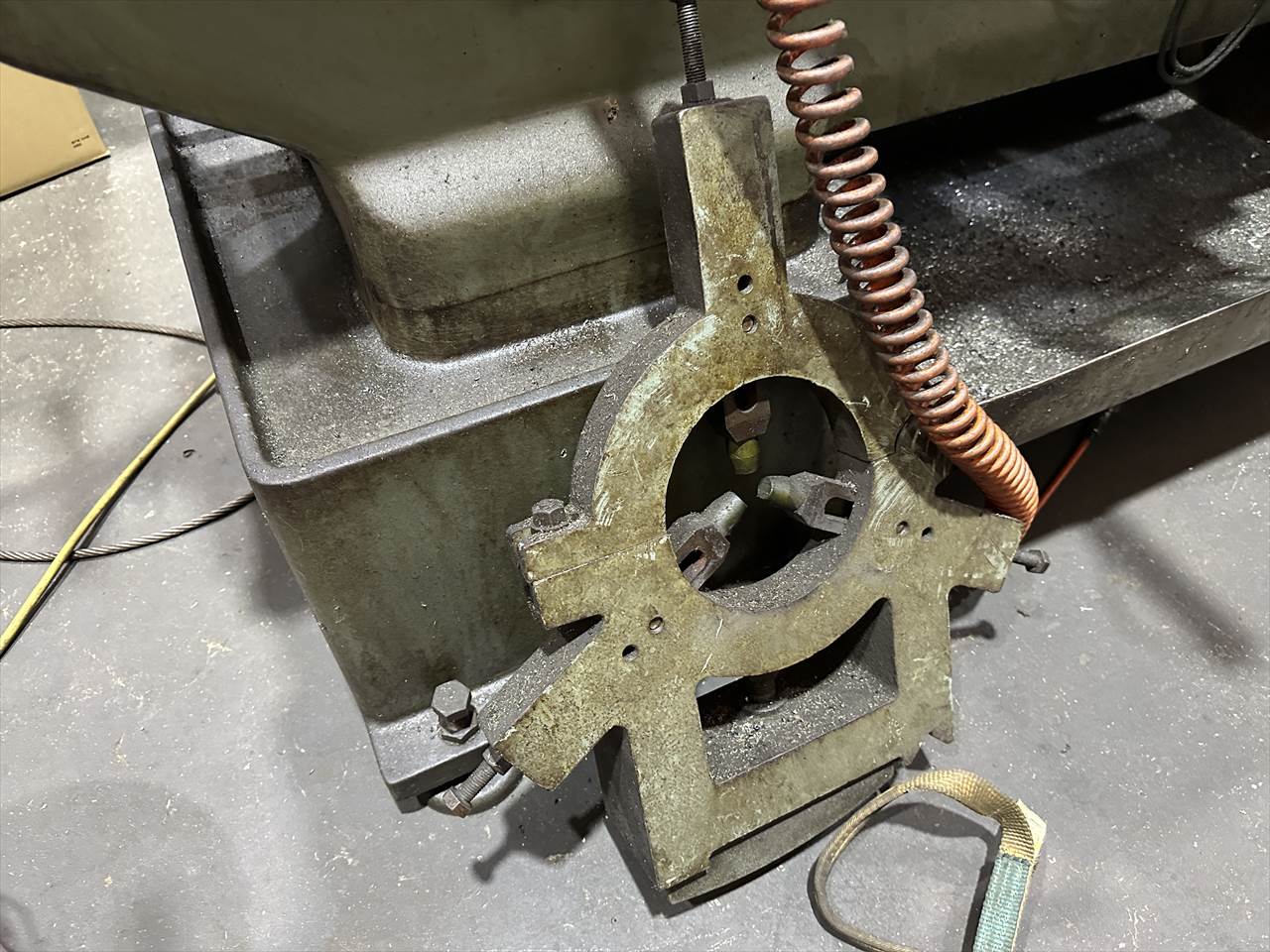

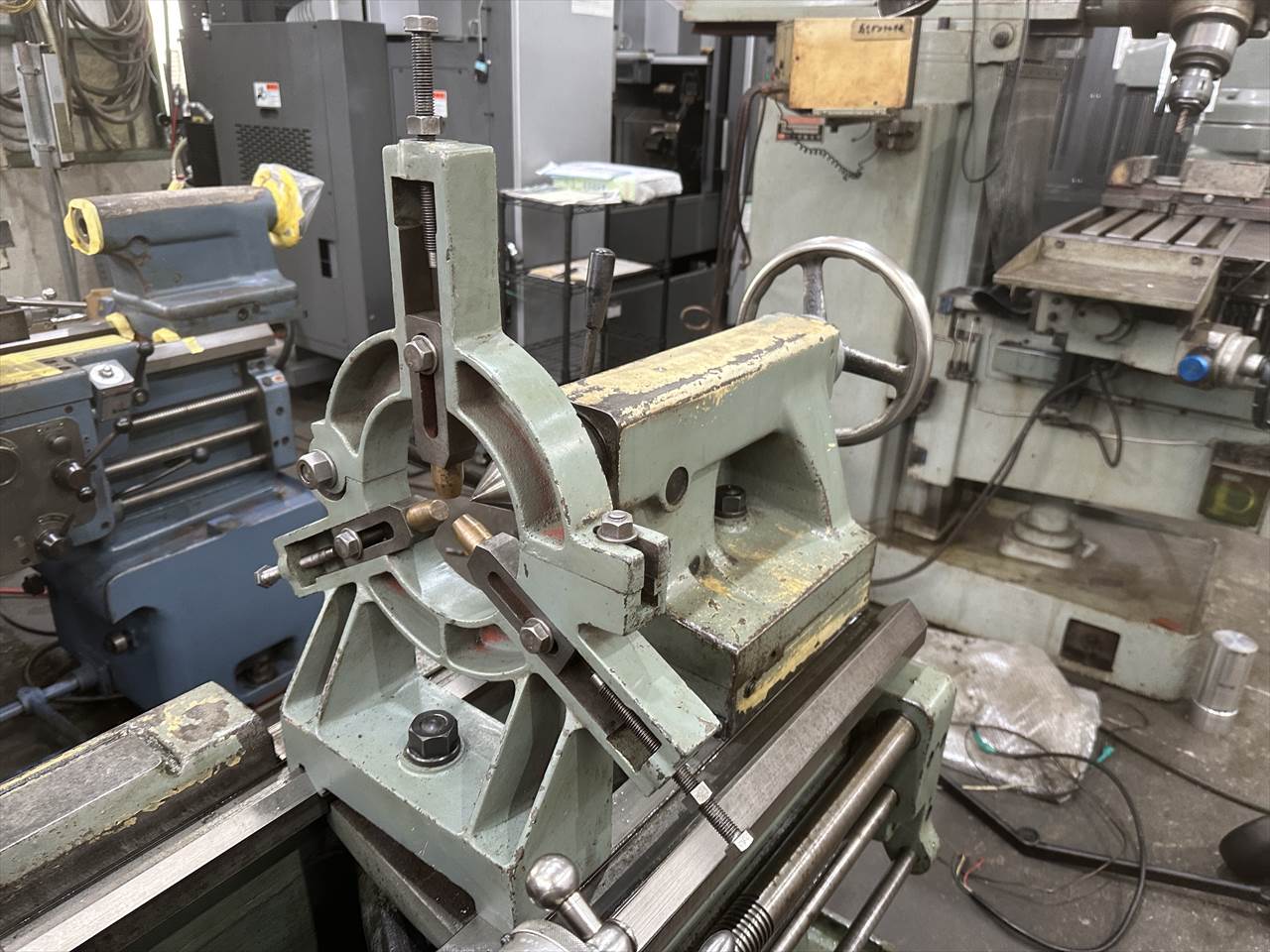

切落し上の振りφ770mm 固定振れ止め付

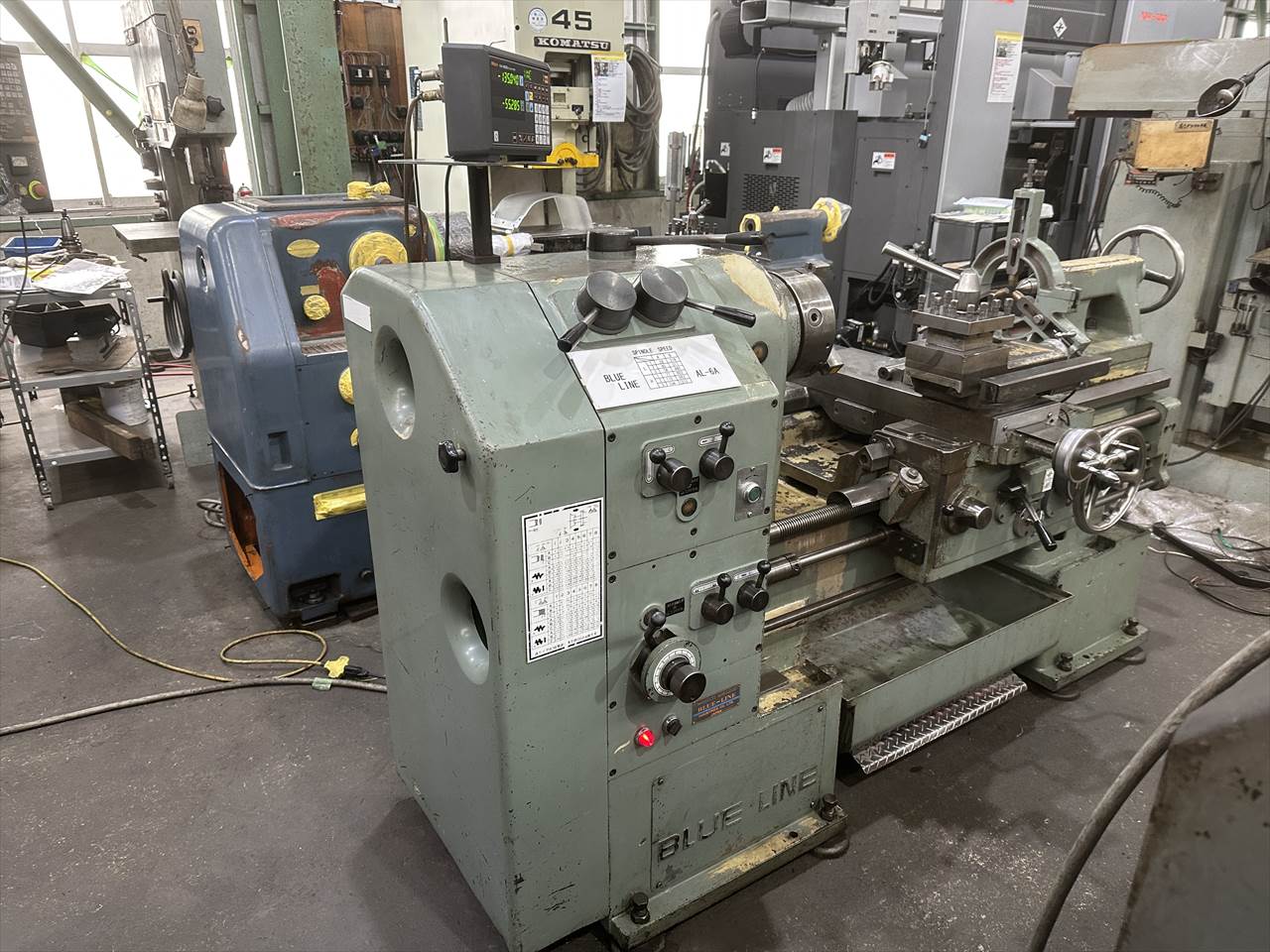

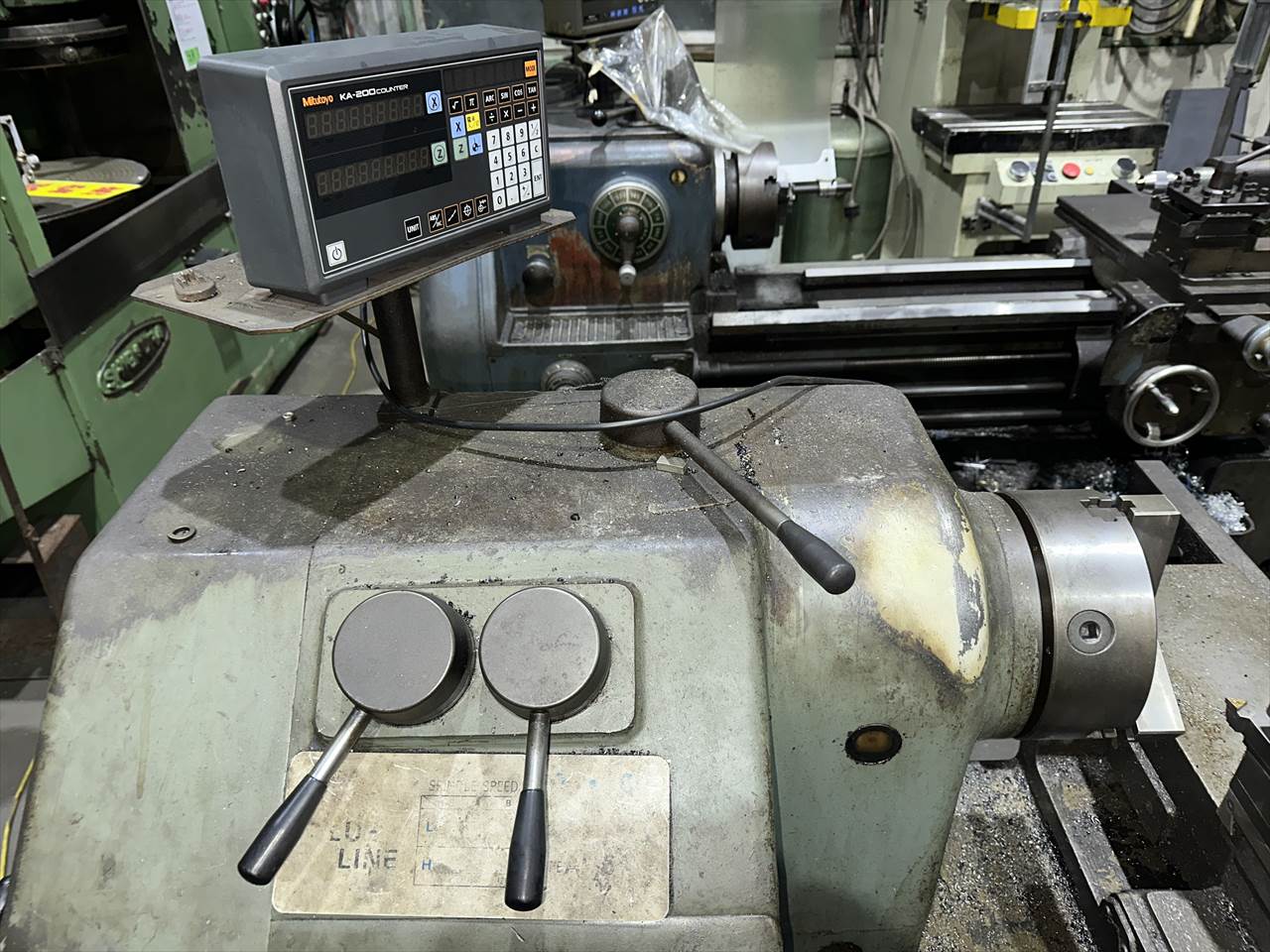

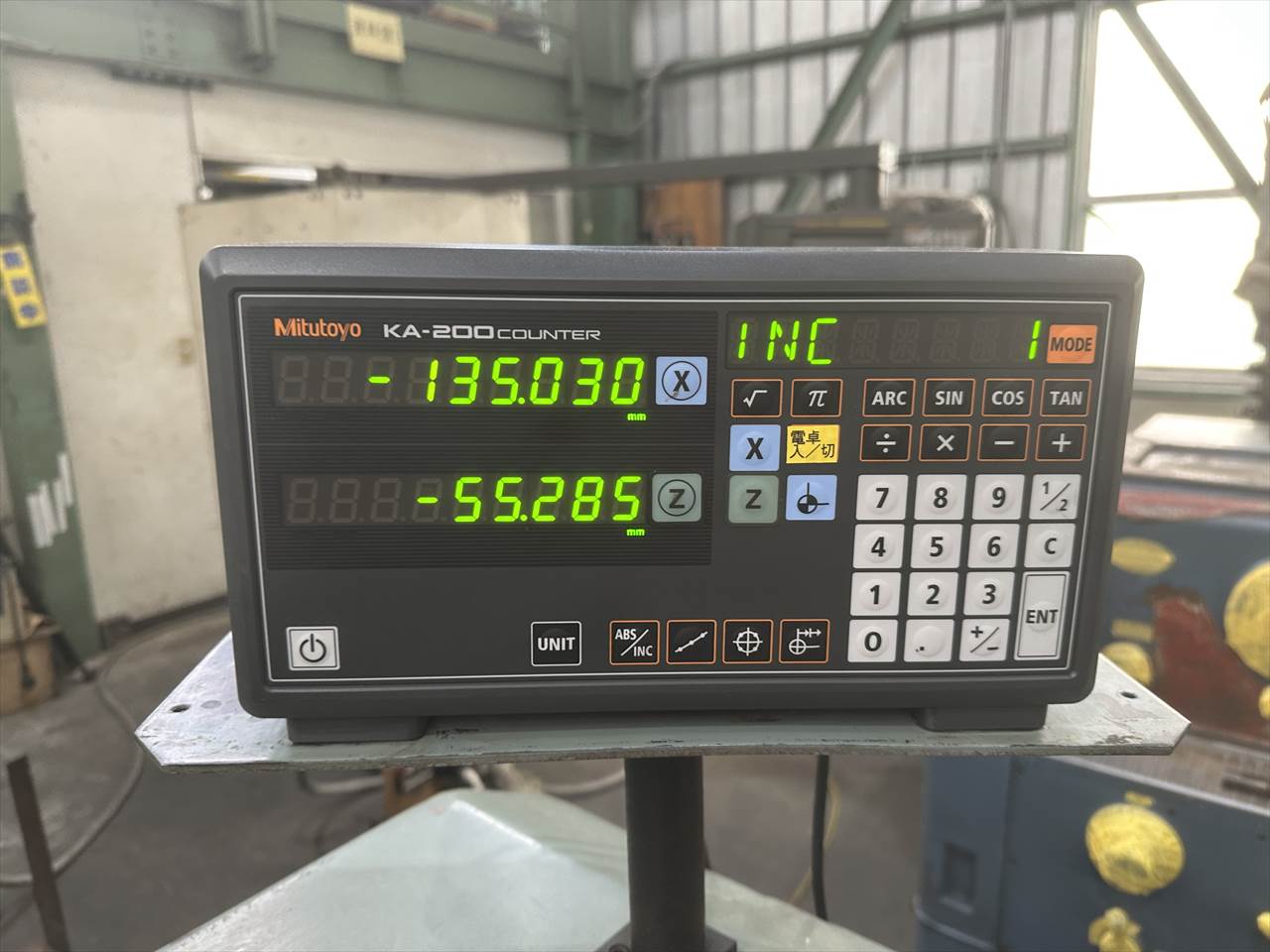

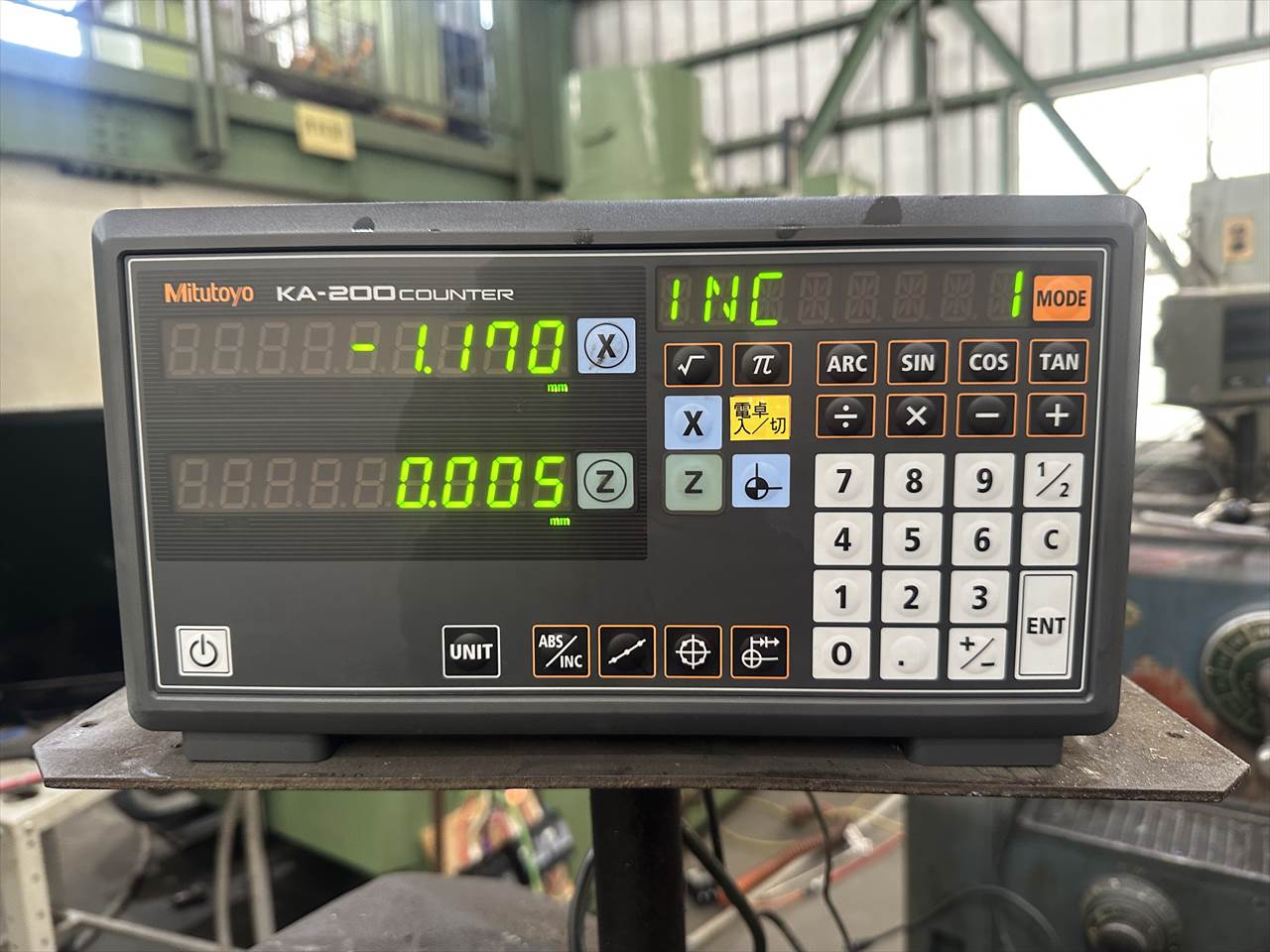

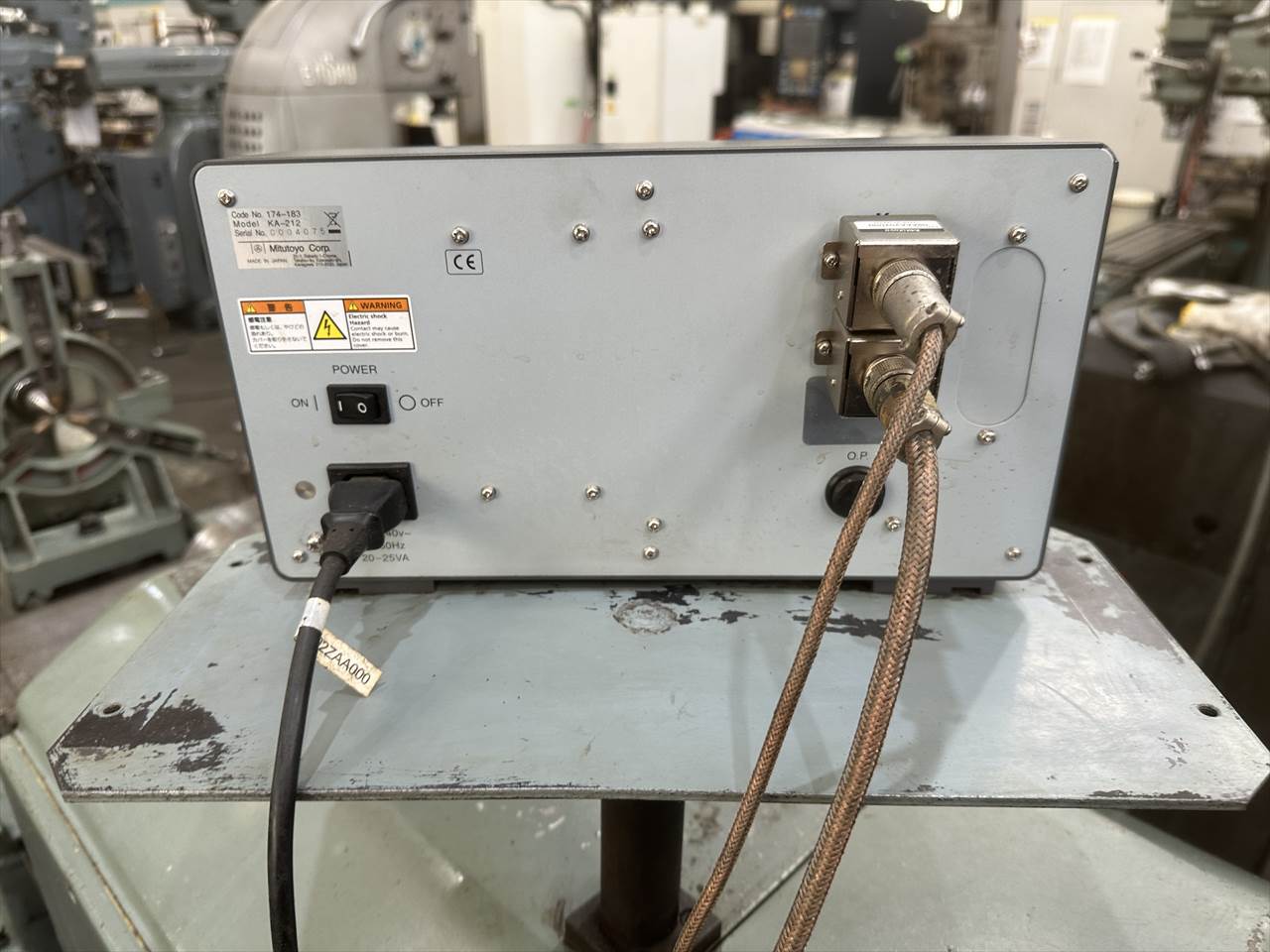

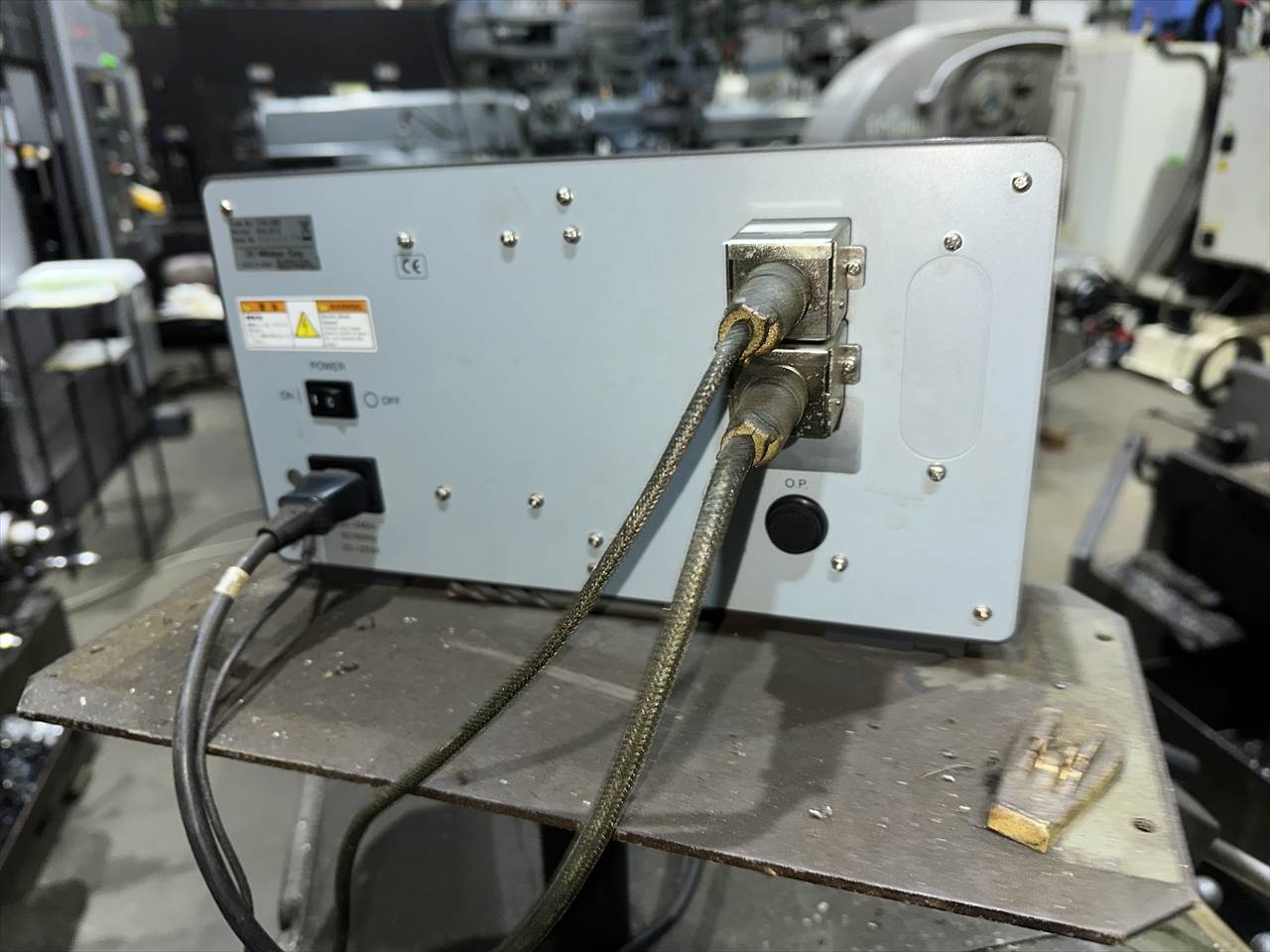

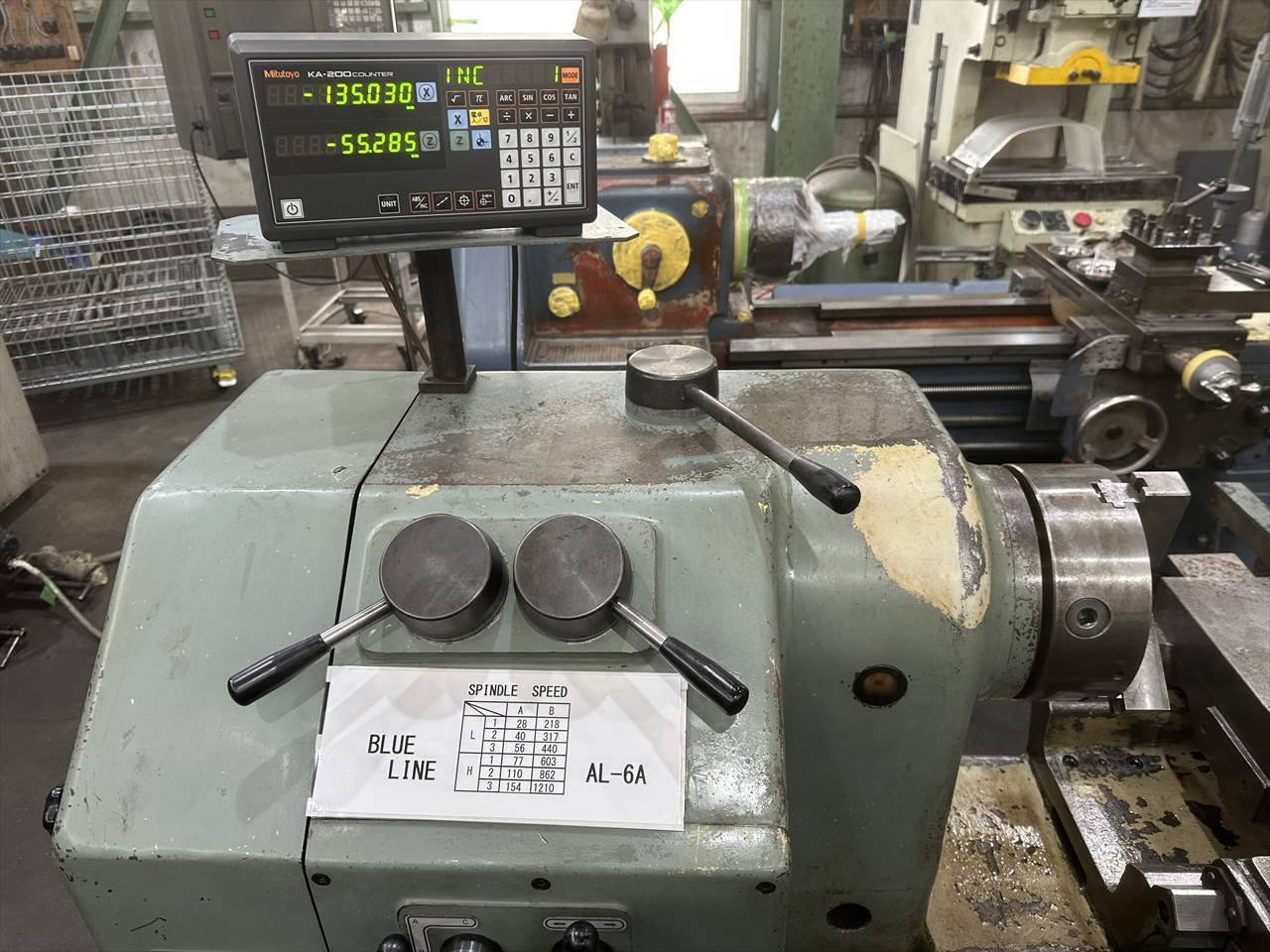

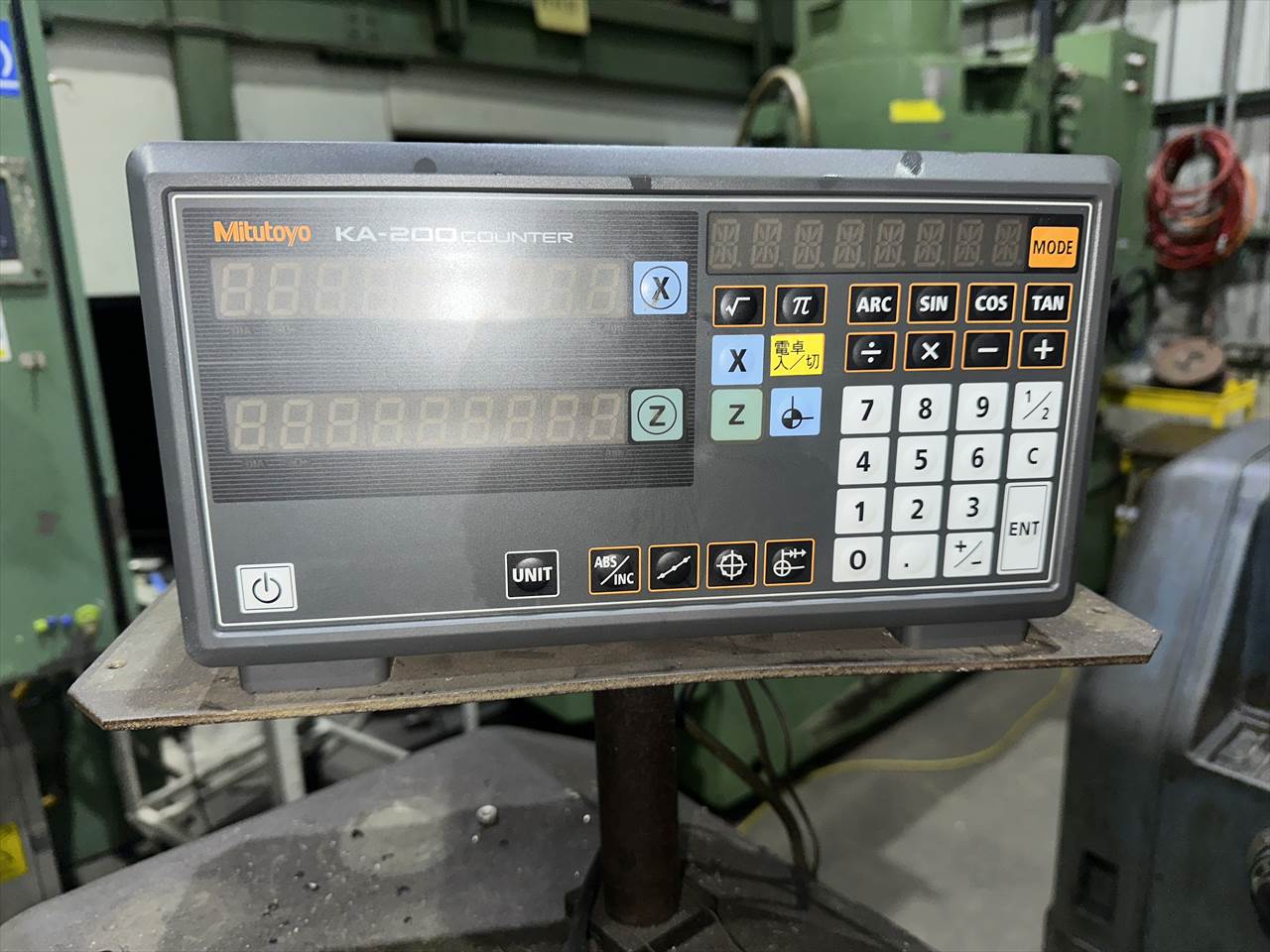

XZデジタル付（Z軸は手送り刃物台）
○能力・容量
ベッド上の振り：φ520 往復台上の振り：φ295 切落し上の振り：φ770mm
芯間最大距離：800 面板端面からの切落し幅：90mm
○主軸

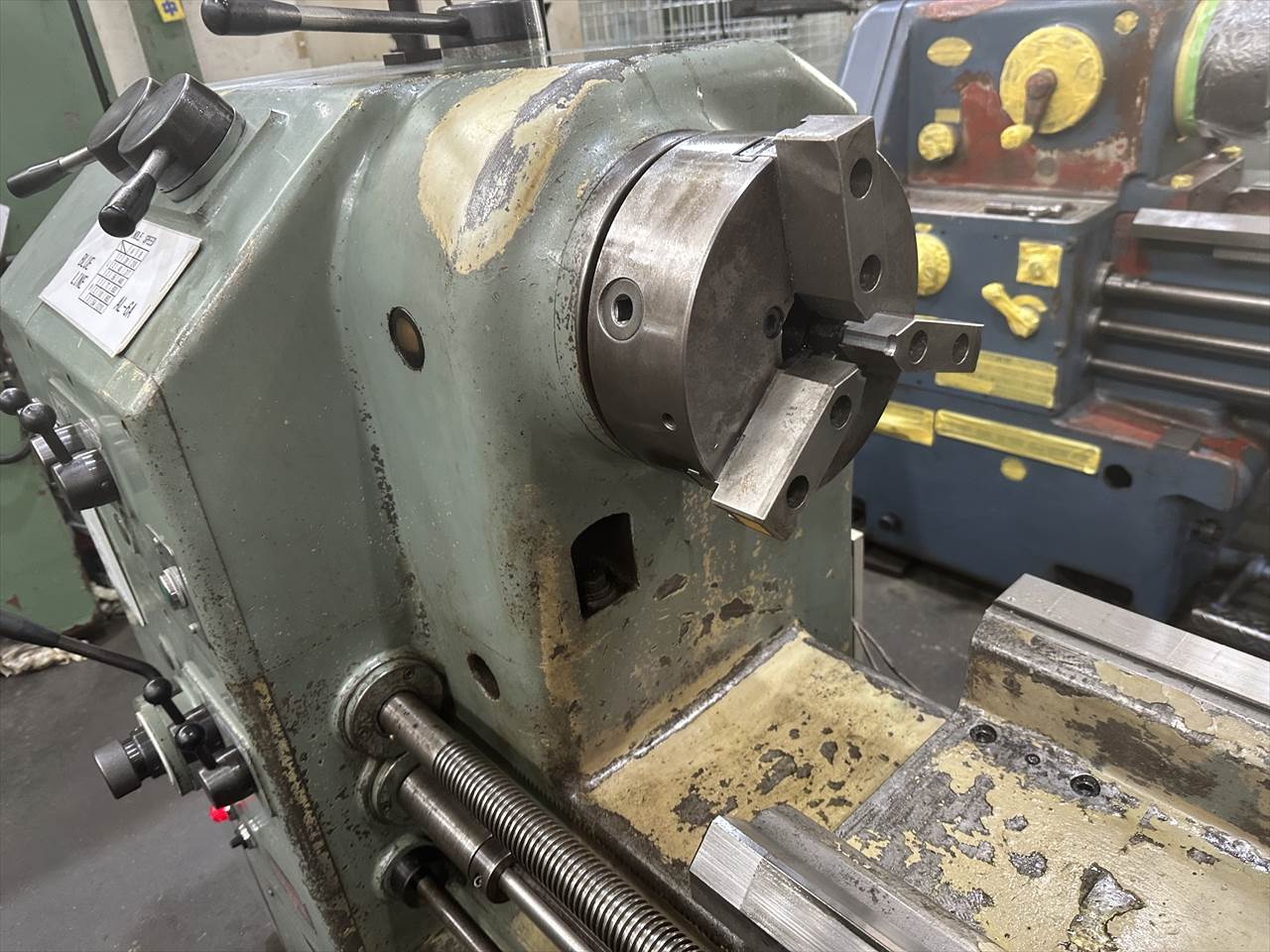

チャック：φ230
主軸端：JIS A1-6 テーパー穴：φ65×1/20
貫通穴径：φ60mm センター：M.T.№4

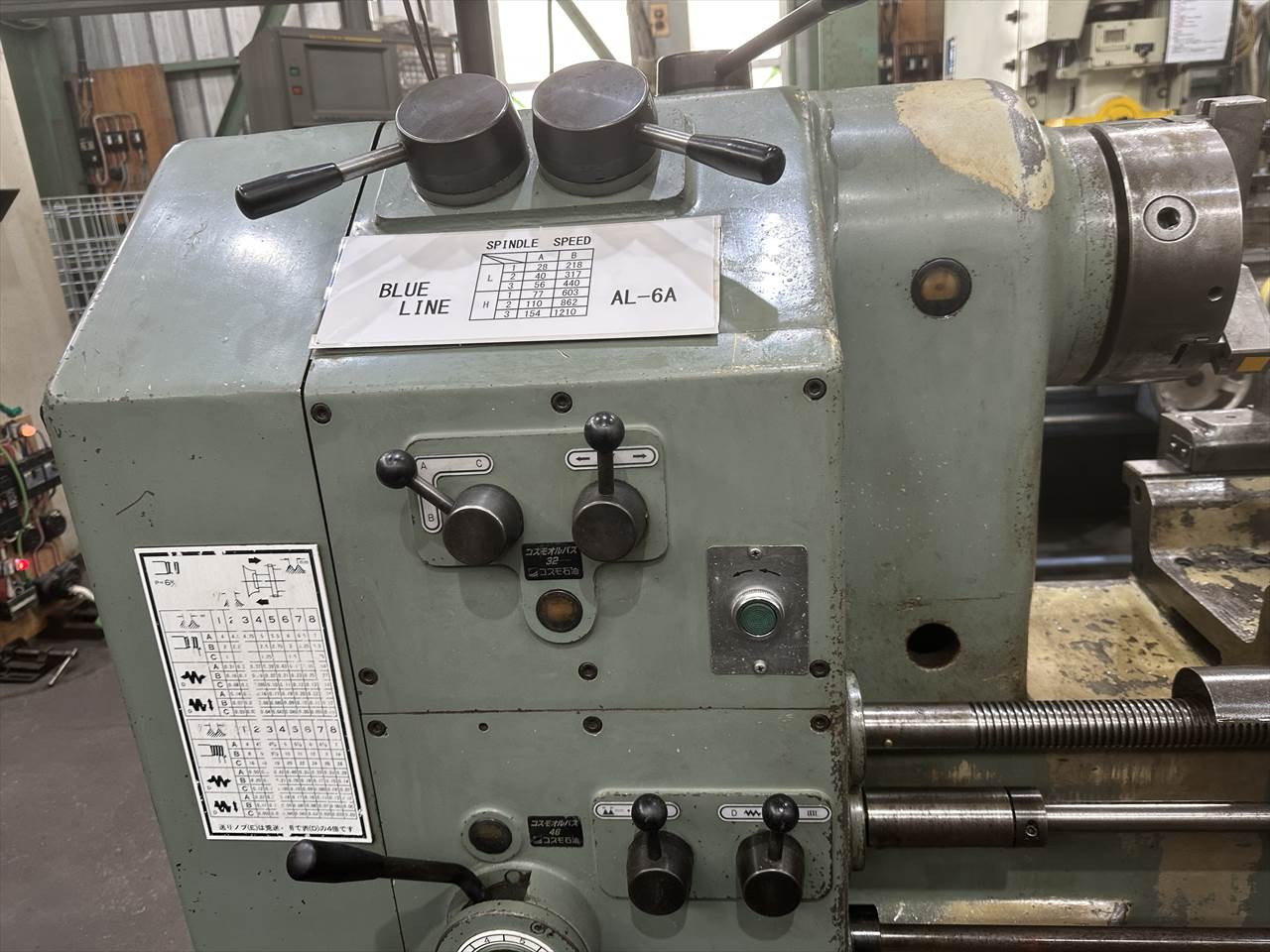

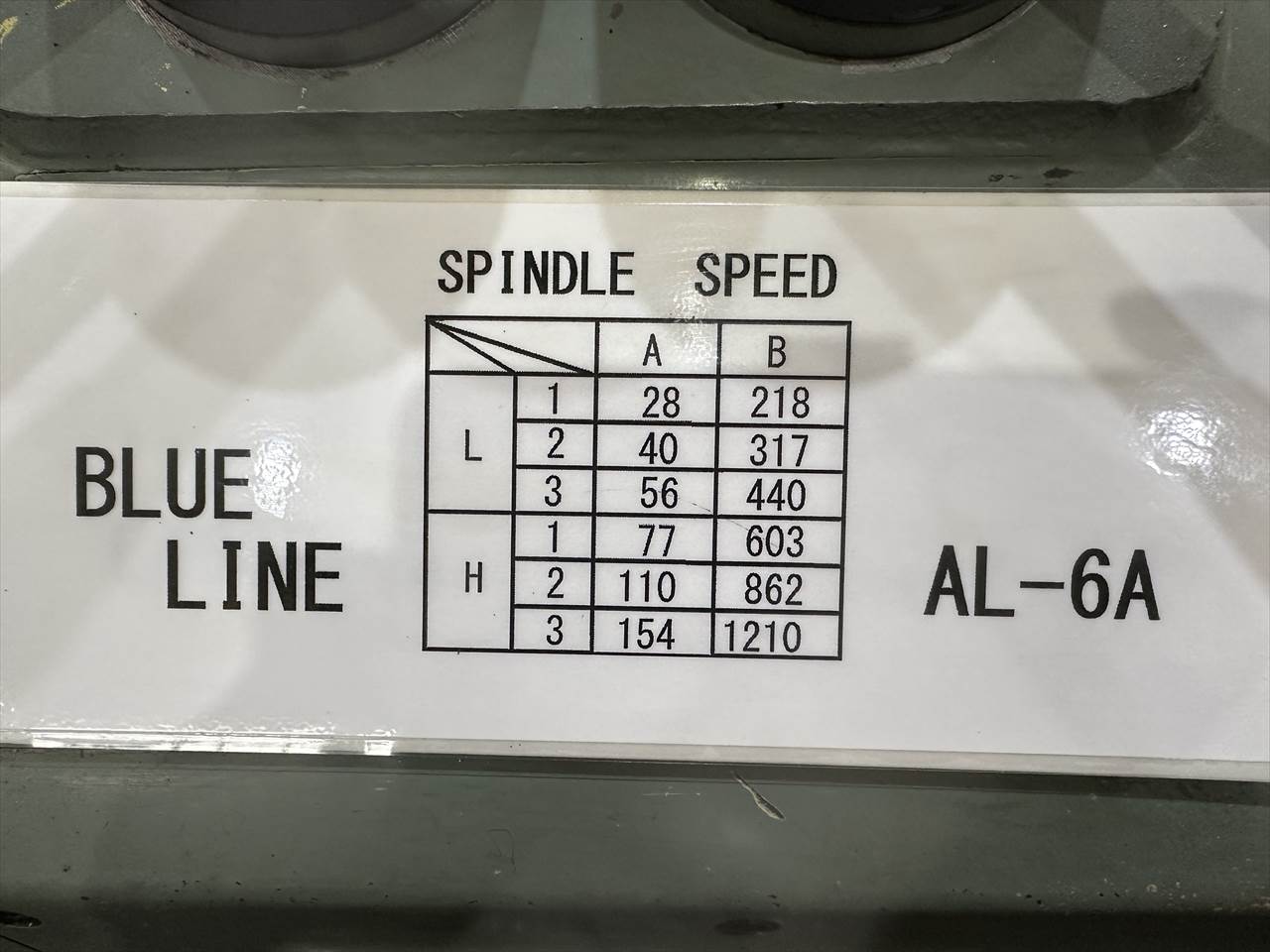

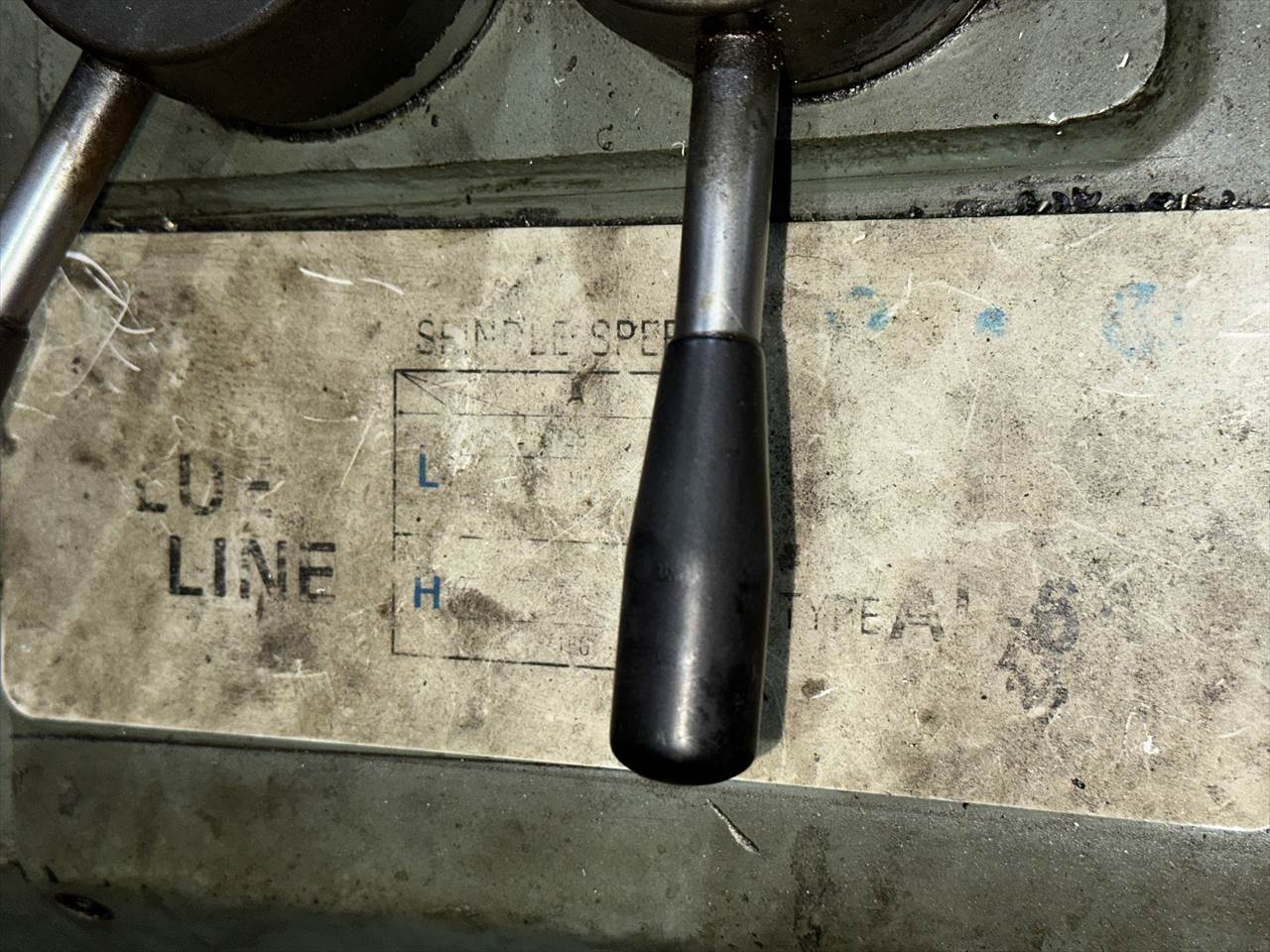

回転速度（12段）：28-40-55-75-110-150-220-315-445-600-860-1210rpm

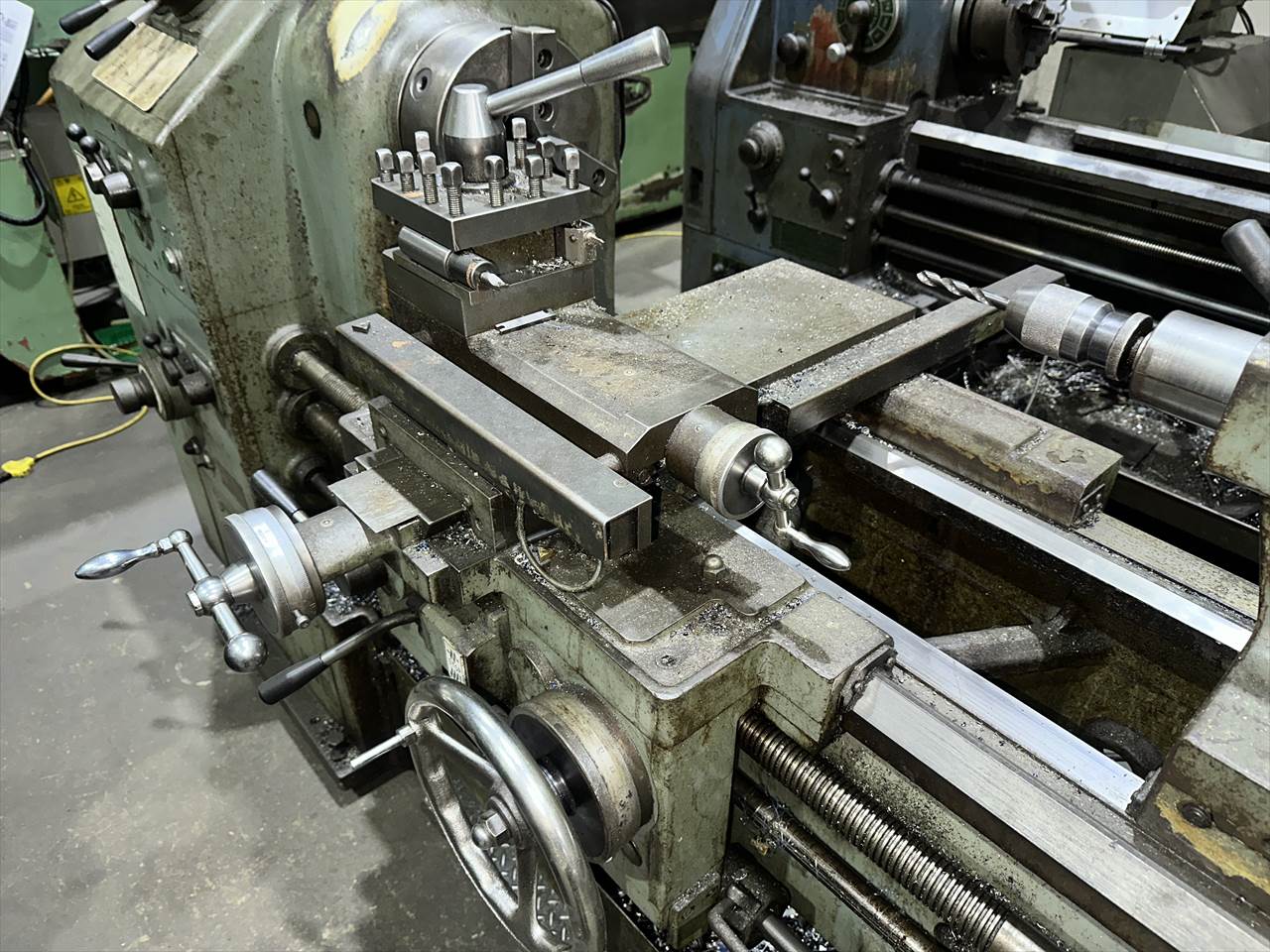

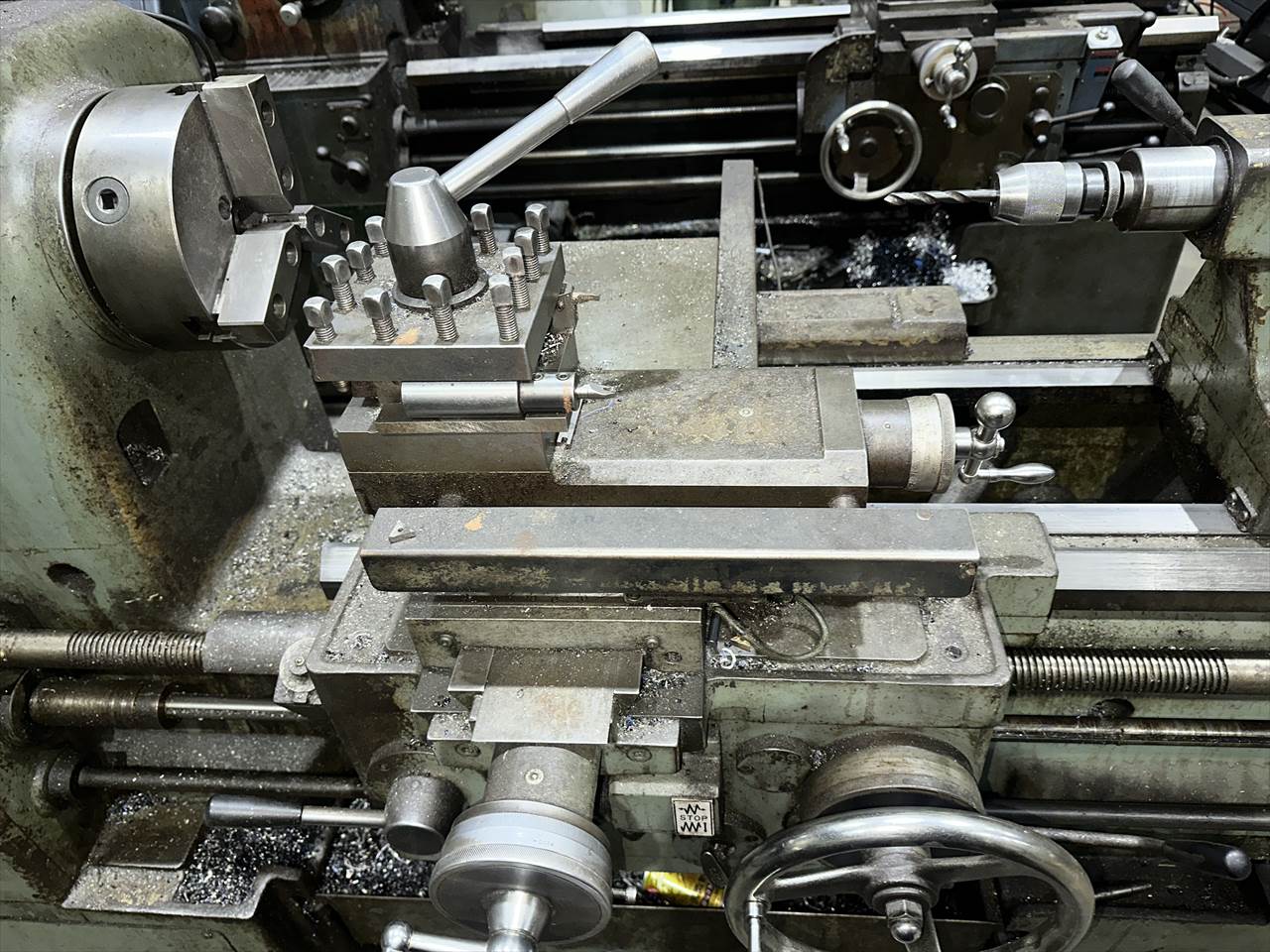

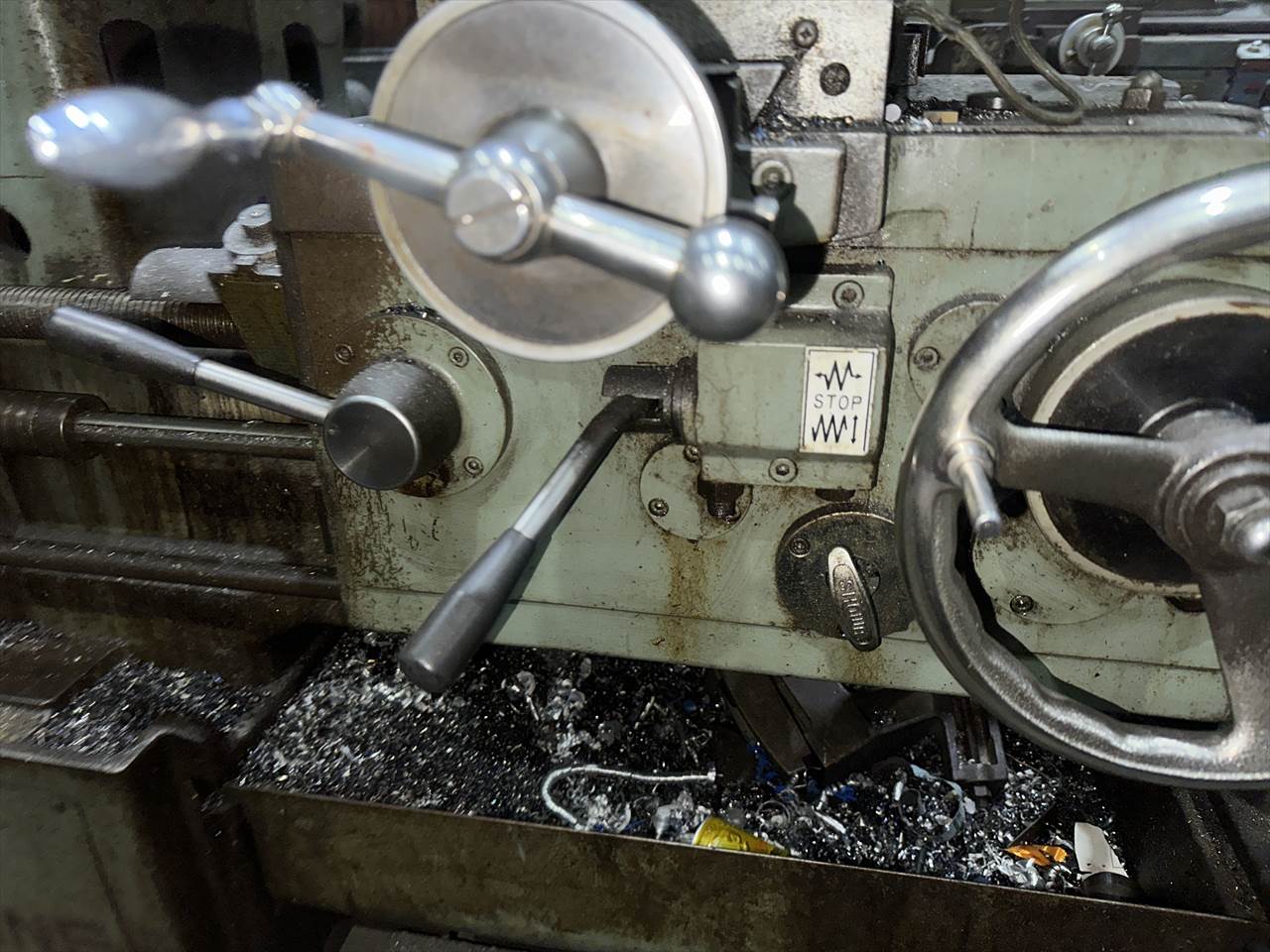

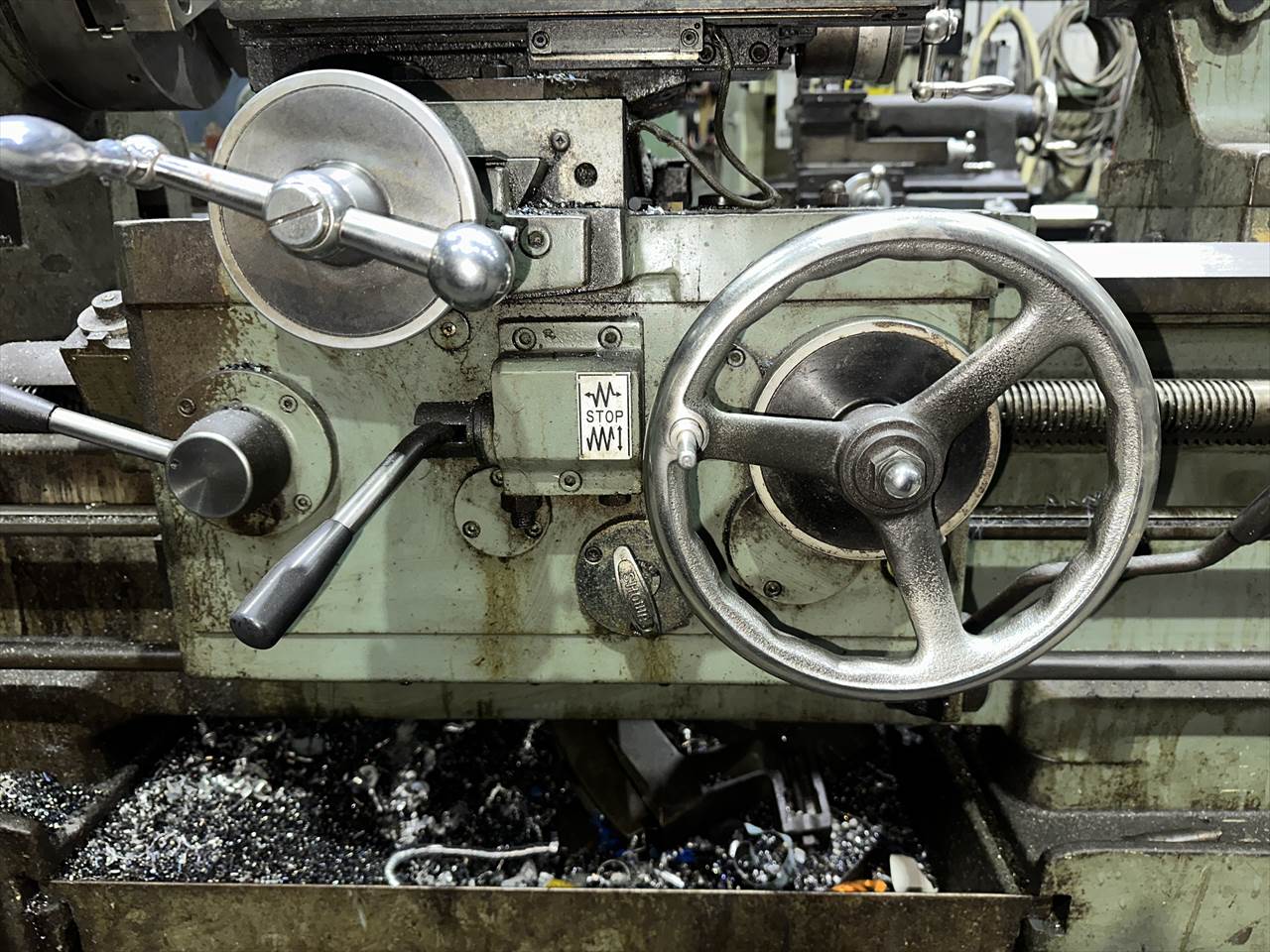

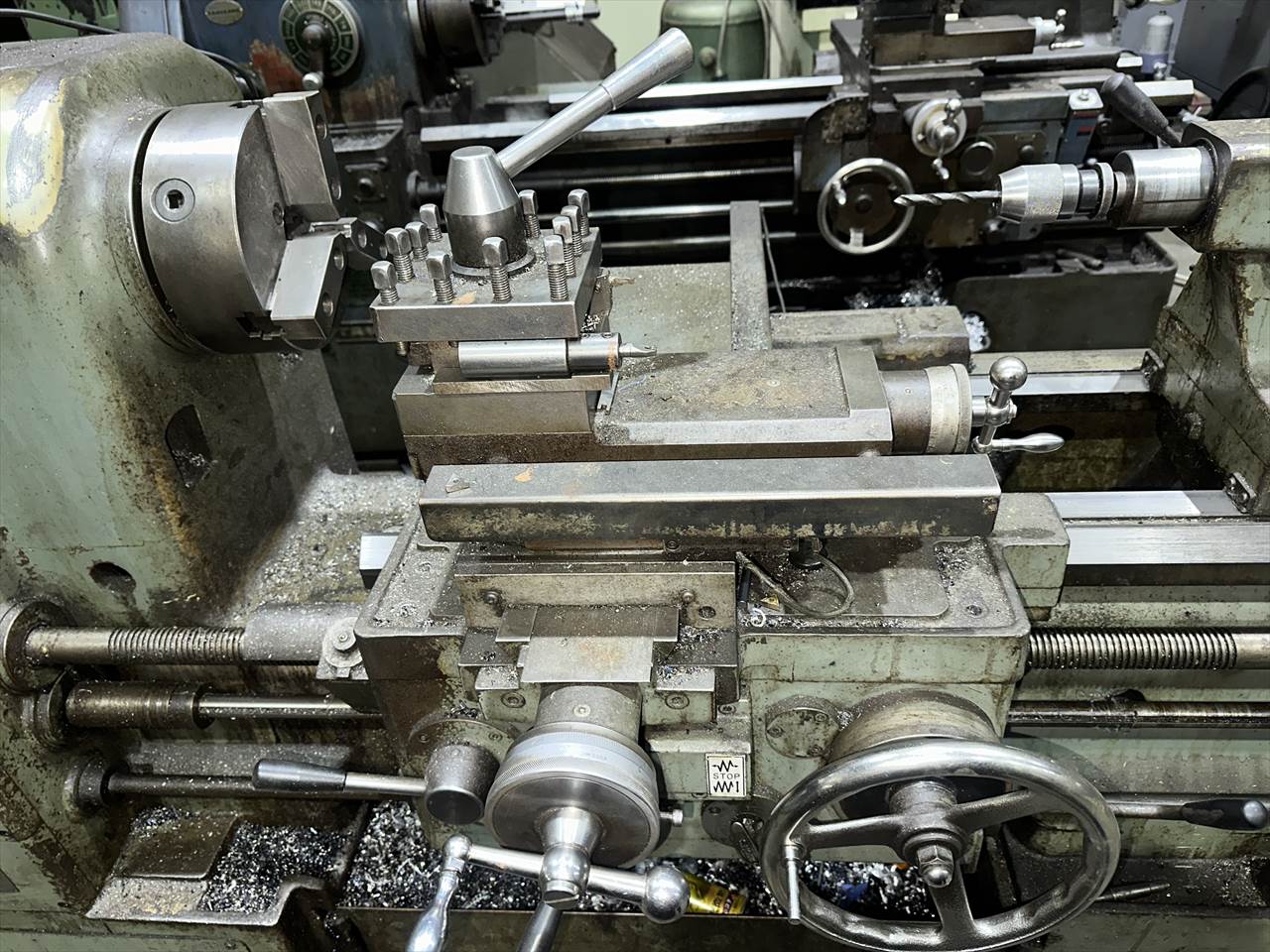

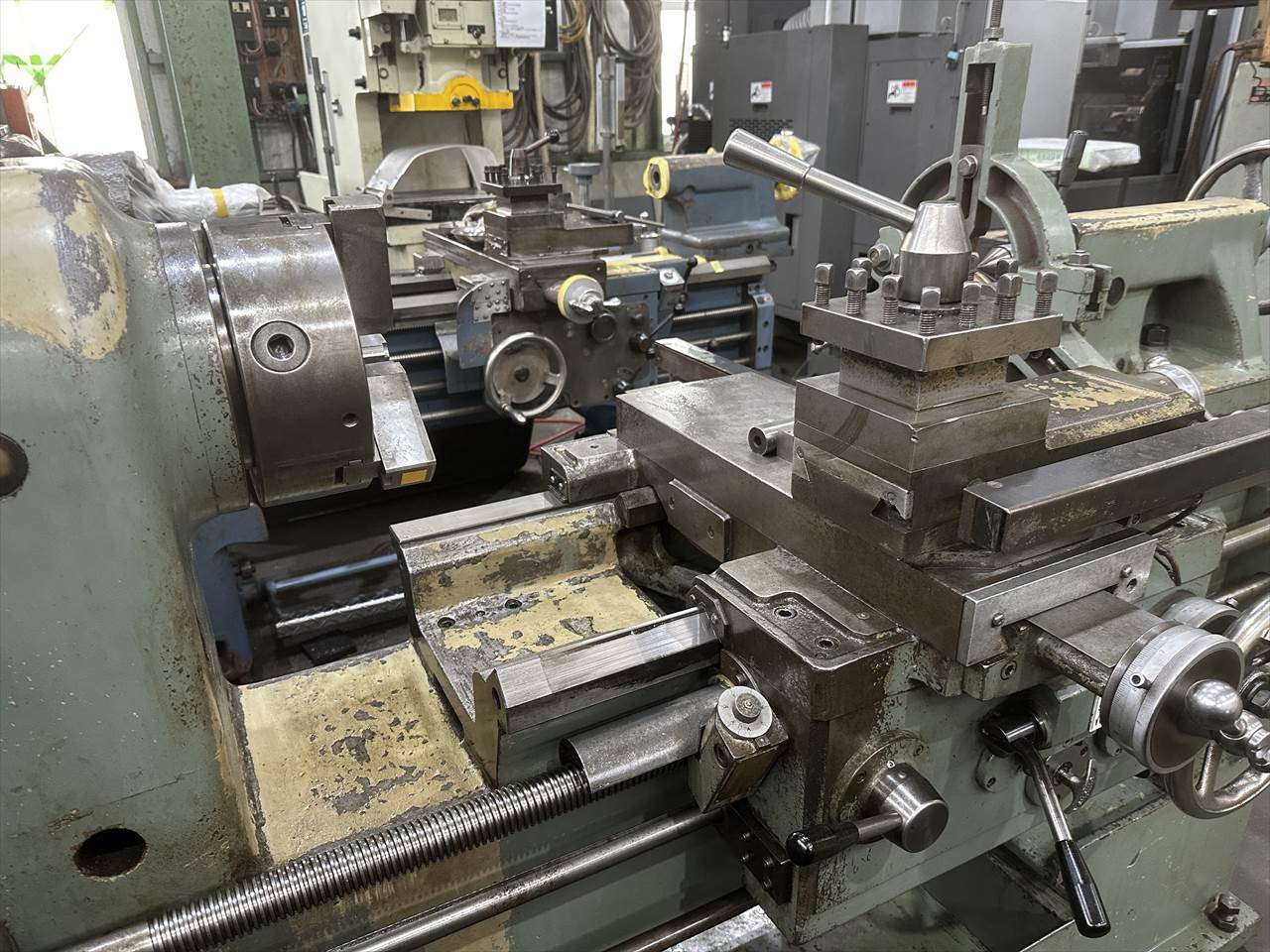

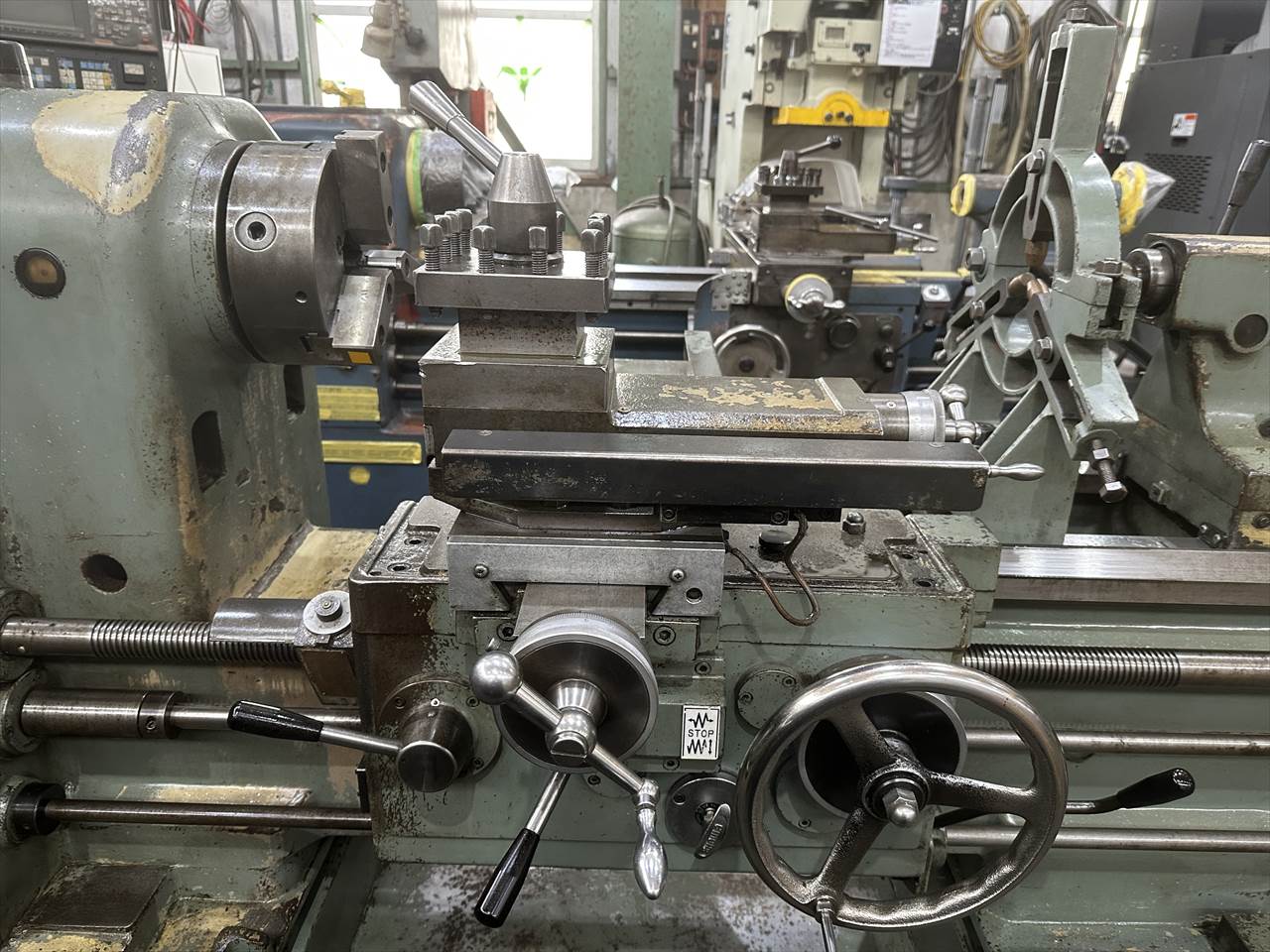

○往復台
横送り台の移動量：330 刃物台の移動量：180mm
縦送り量オヨビ変換数：0.07～2.16mm/rev（40種）
横送り量オヨビ変換数：0.03～0.96mm/rev（40種）

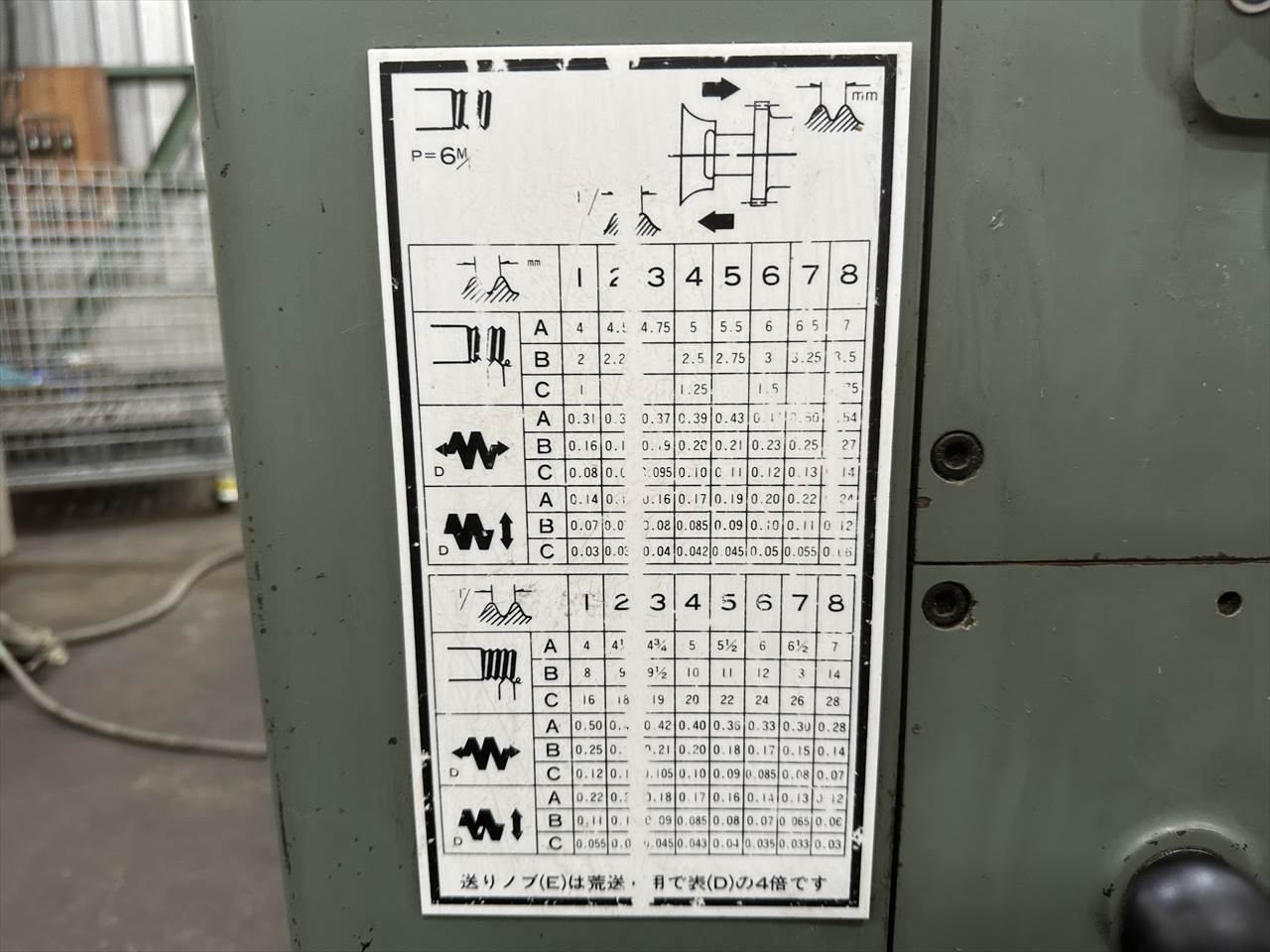

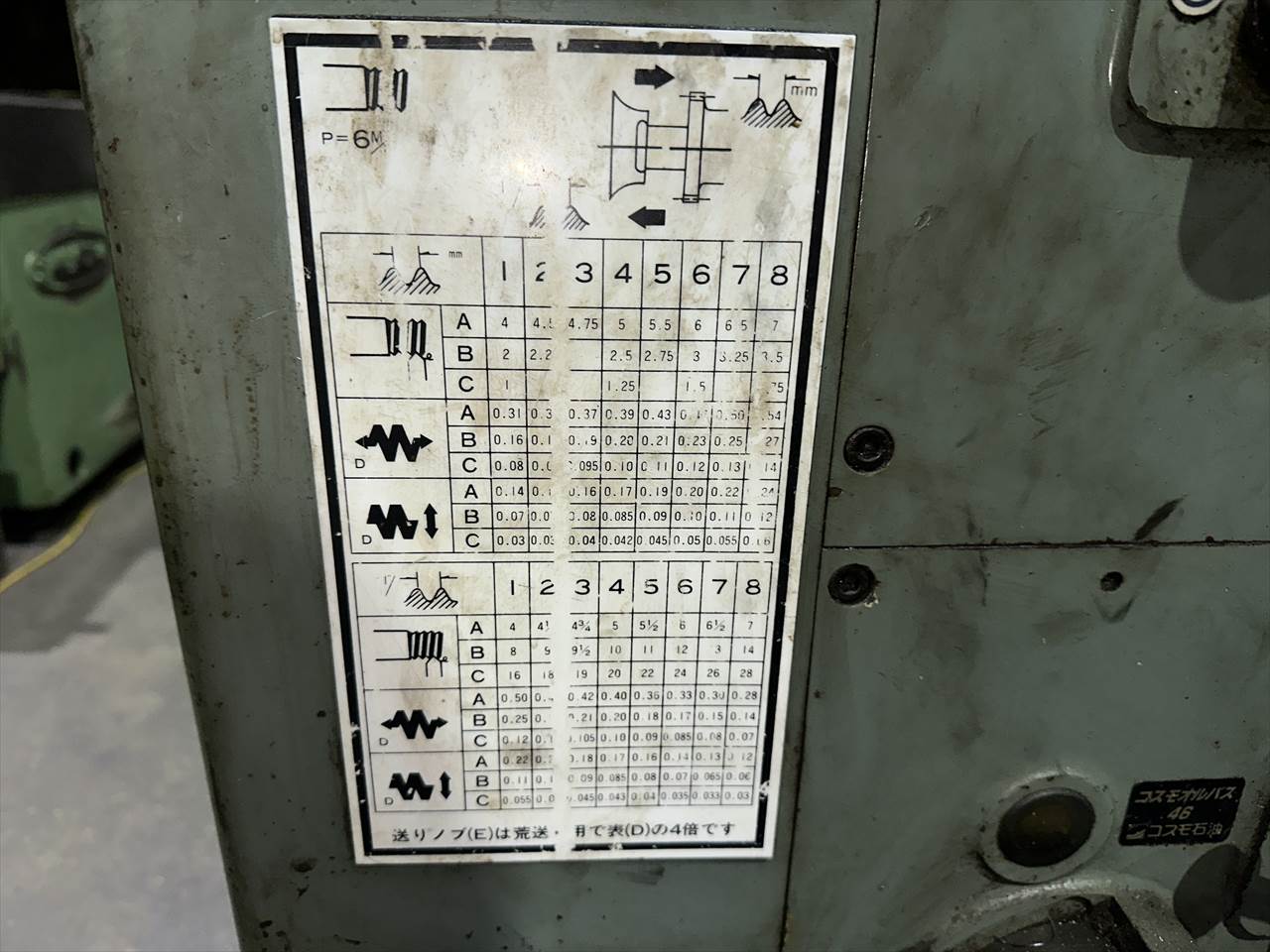

○ねじ切り
親ネジ：φ38×6Pmm
メートルねじ：1～7mm（19種） インチねじ：4～28山/吋（24種）

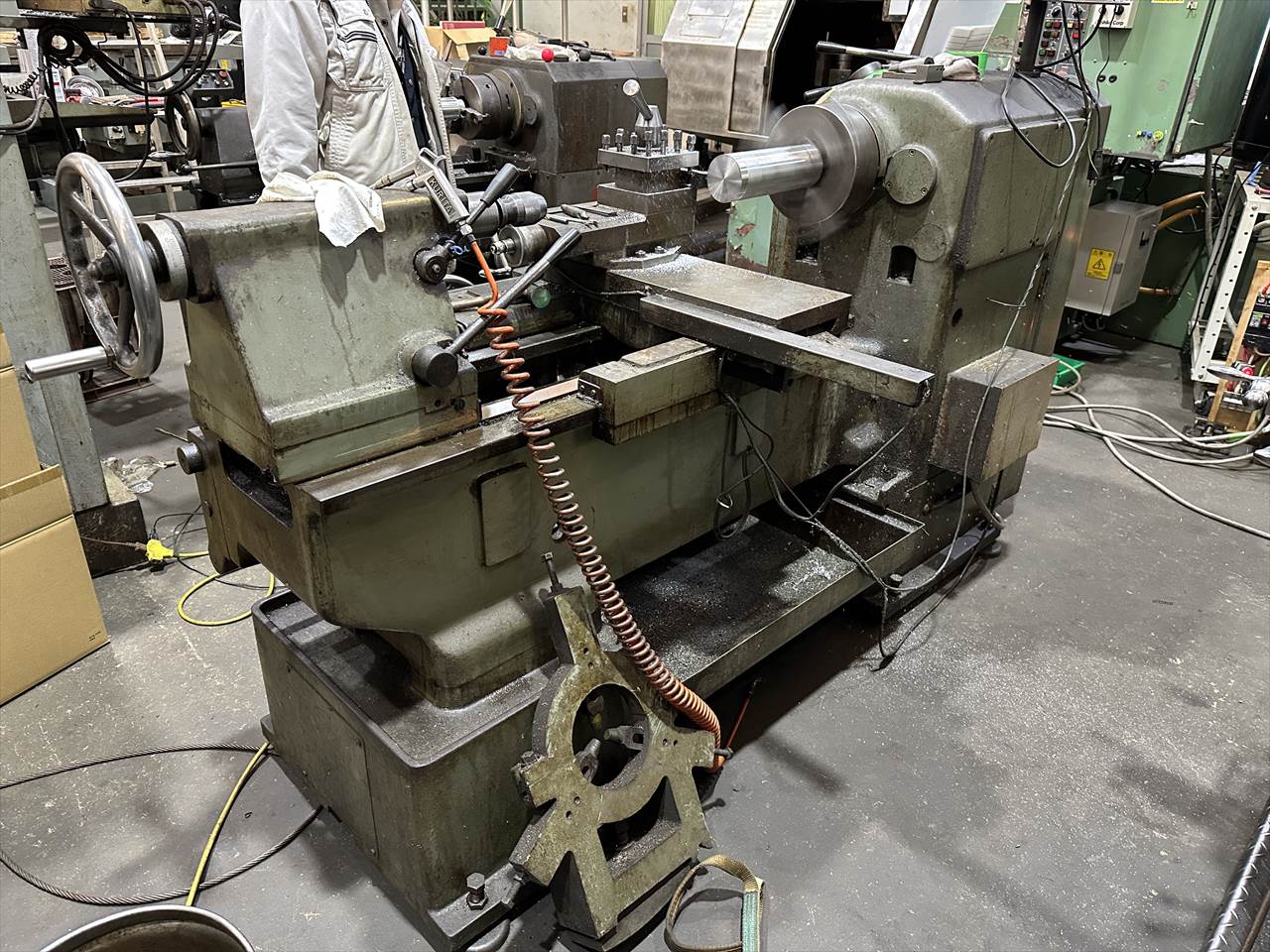

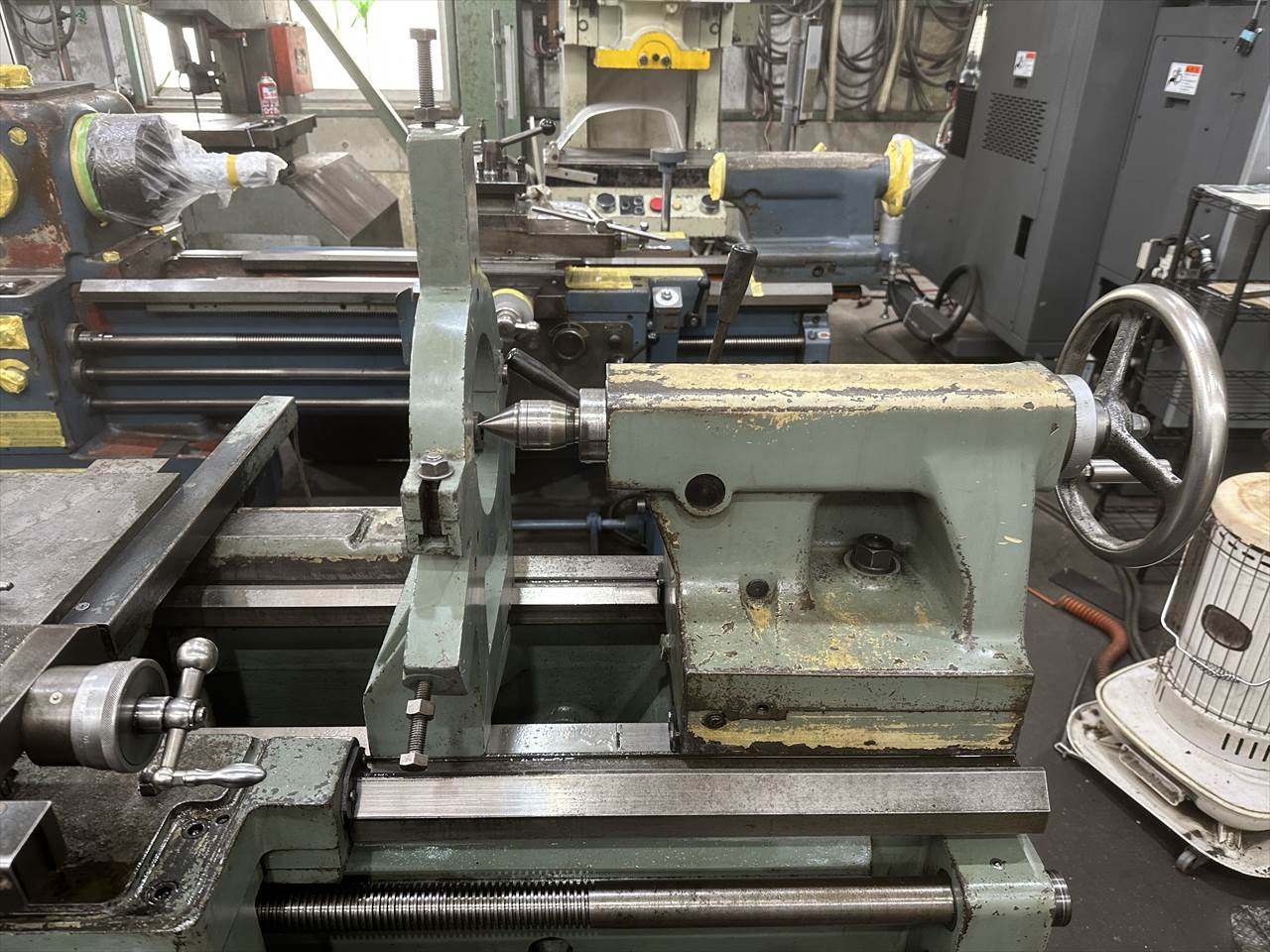

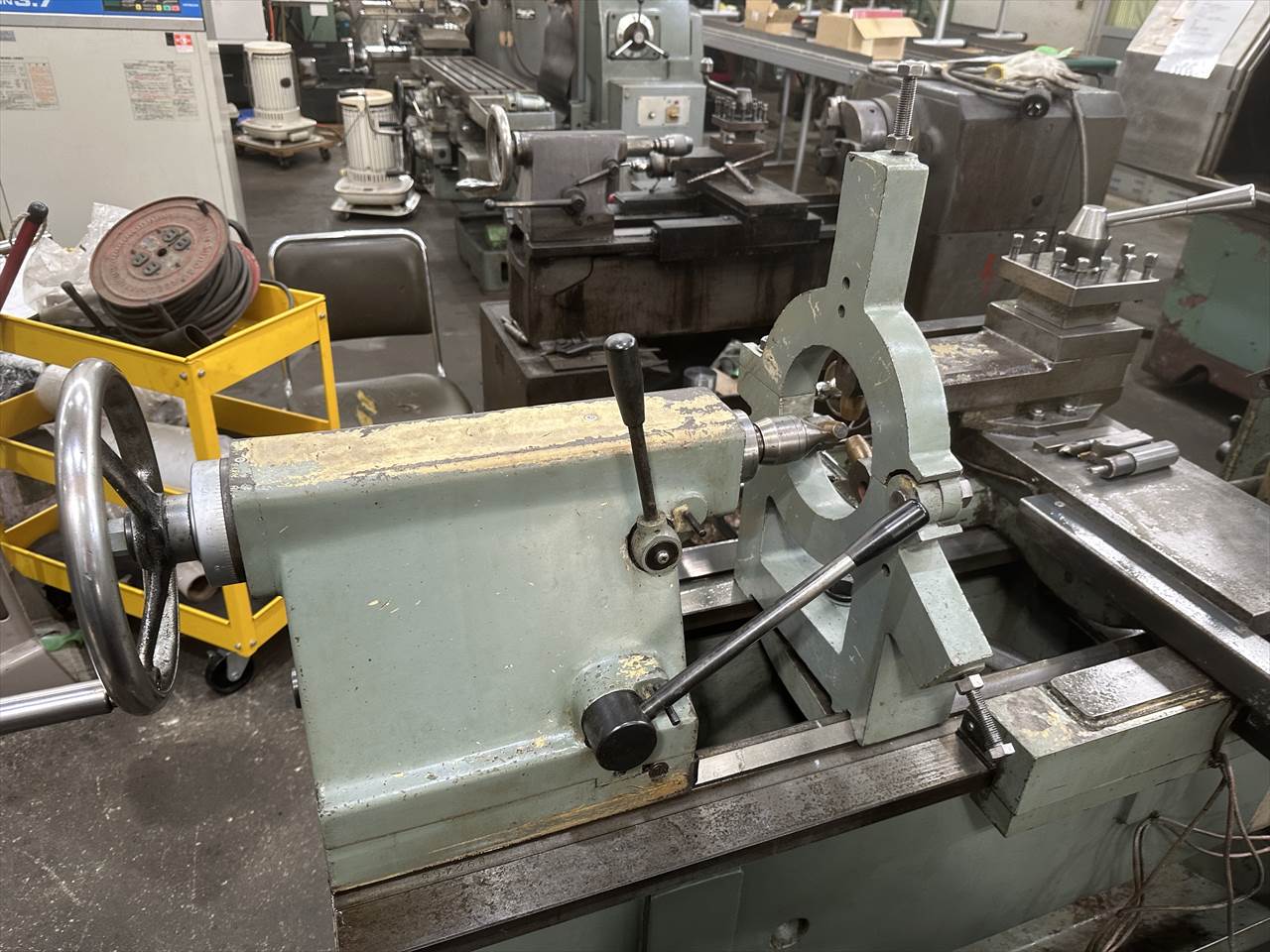

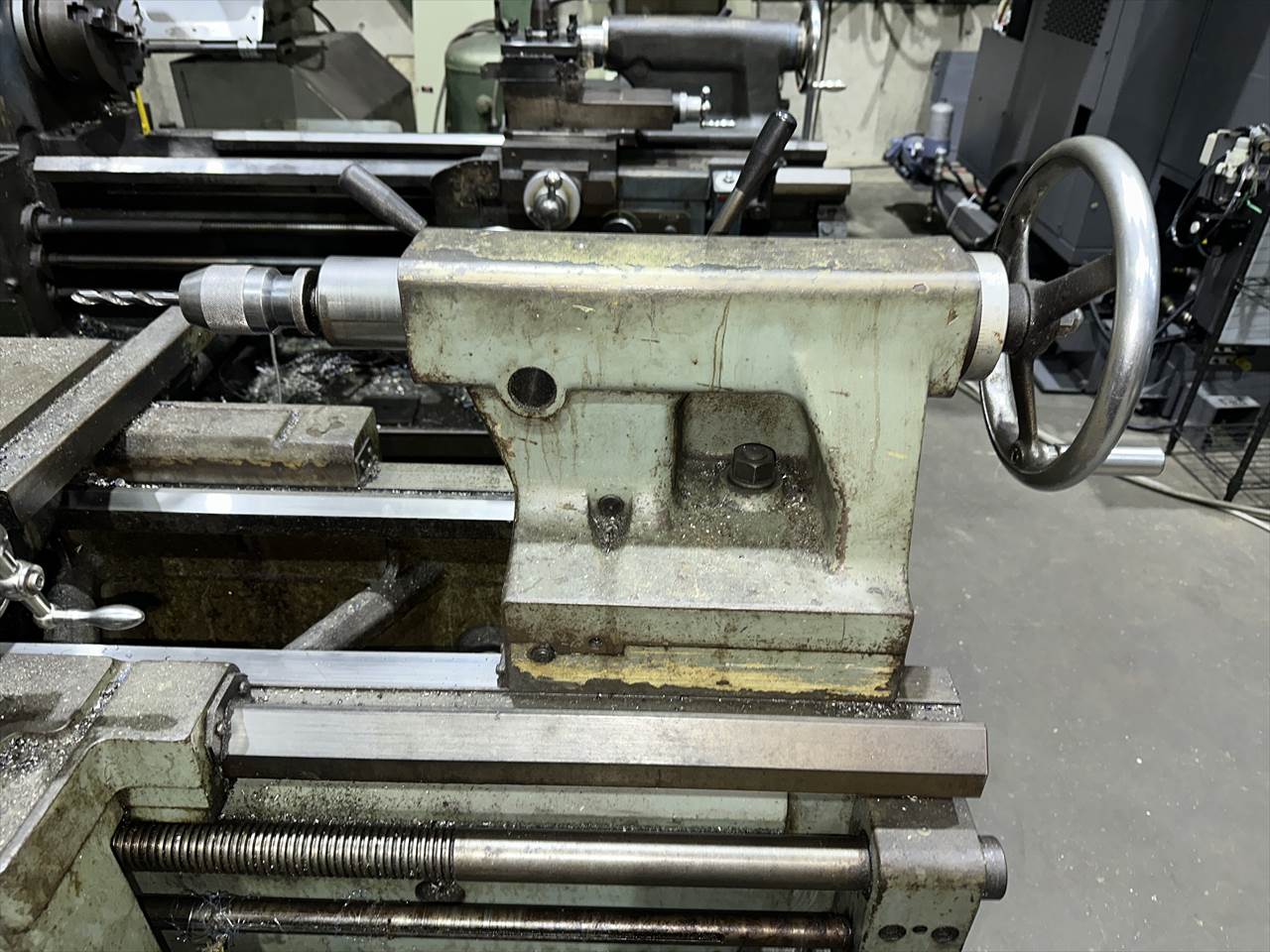

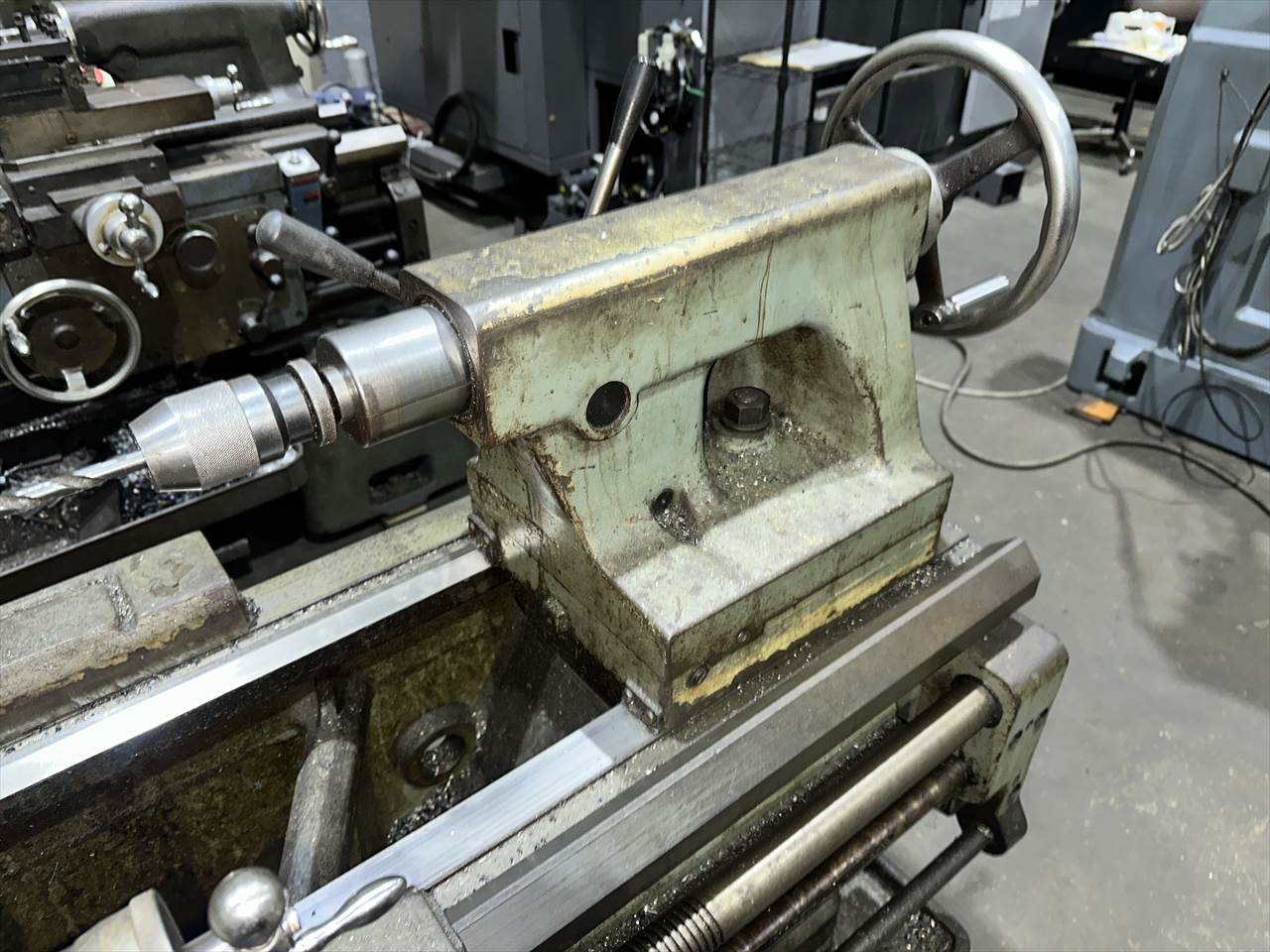

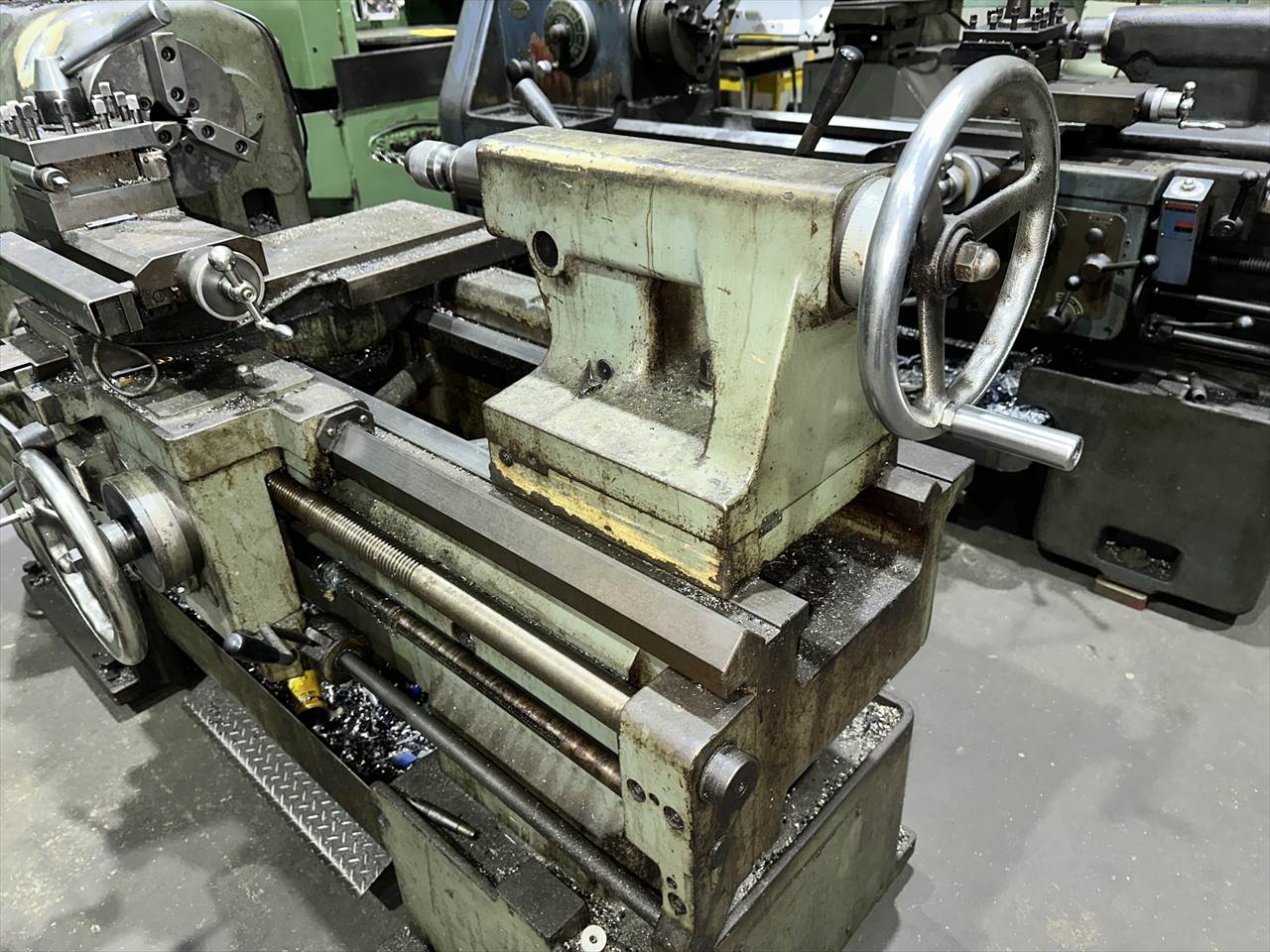

○心押台
心押軸の直径：φ66mm
心押軸のテーパ穴：M.T.№4
心押軸の移動量：170mm
○ベッド寸法
長さ1910×幅400mm
○モータ
3.7kw4P
○機械の大きさ
幅2330×奥行1010×高さ1245mm 重量1800㎏
|
| 参考資料 |
本ページに概要・仕様を記載しています。下記PDFは参考資料です。
【補足資料】メーカー仕様PDF
|
本品は、汎用旋盤です。
使用用途や適合機種については、仕様・寸法をご確認のうえ、必要に応じてお問い合わせください。
在庫状況は随時変動します。
※ホームページの内容と現品に相違がある場合は、現品を優先させて頂きます。

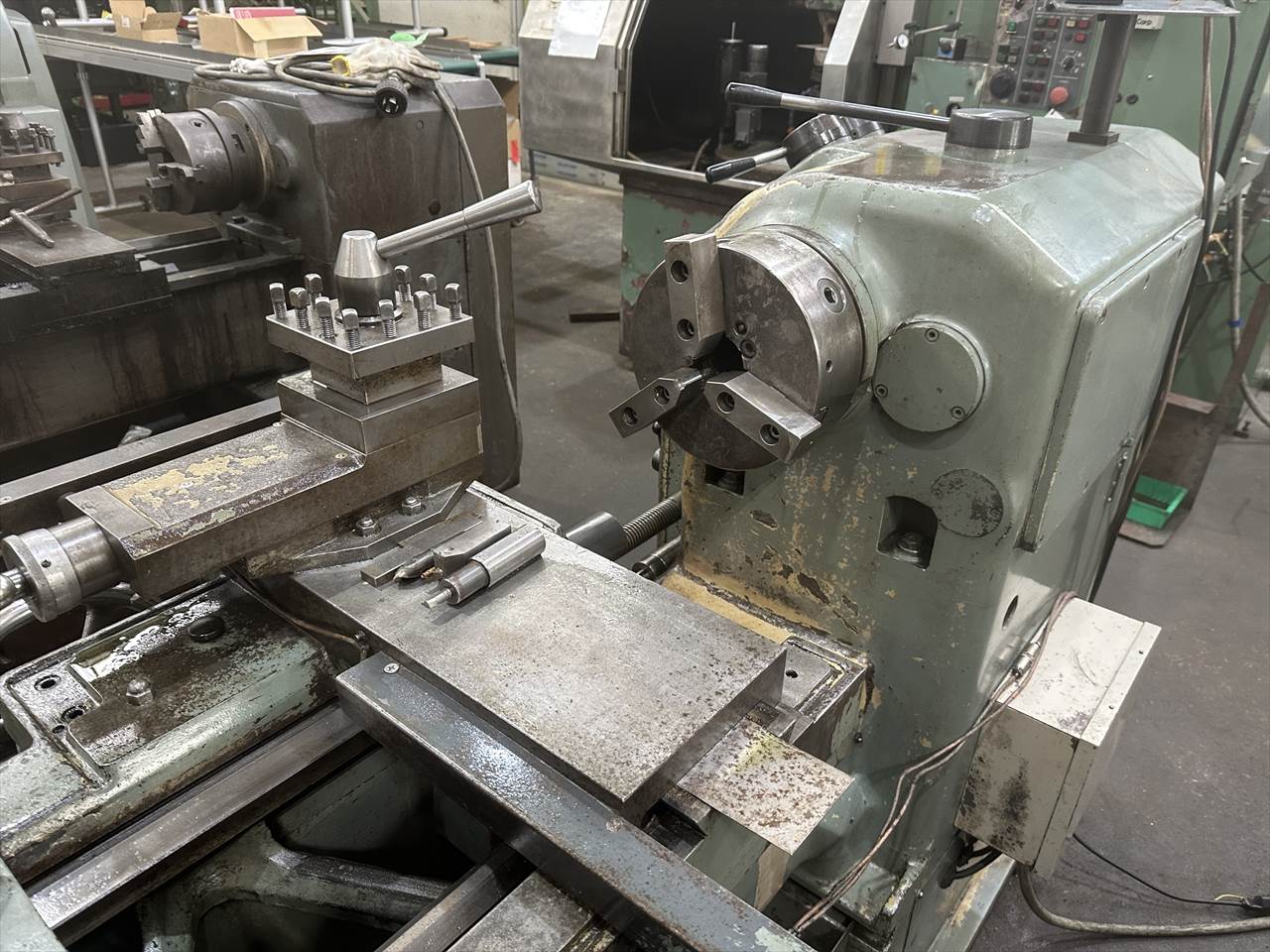

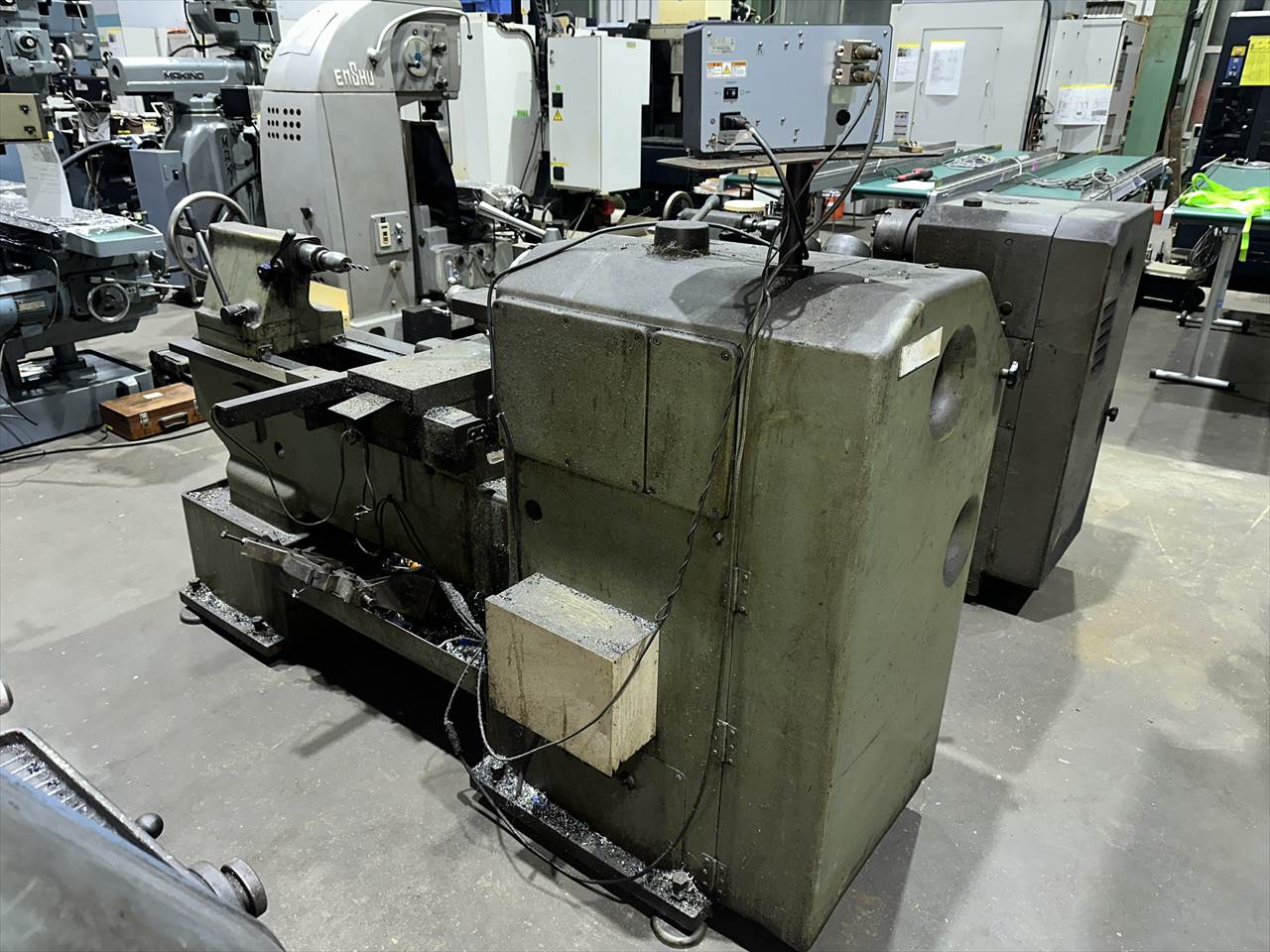

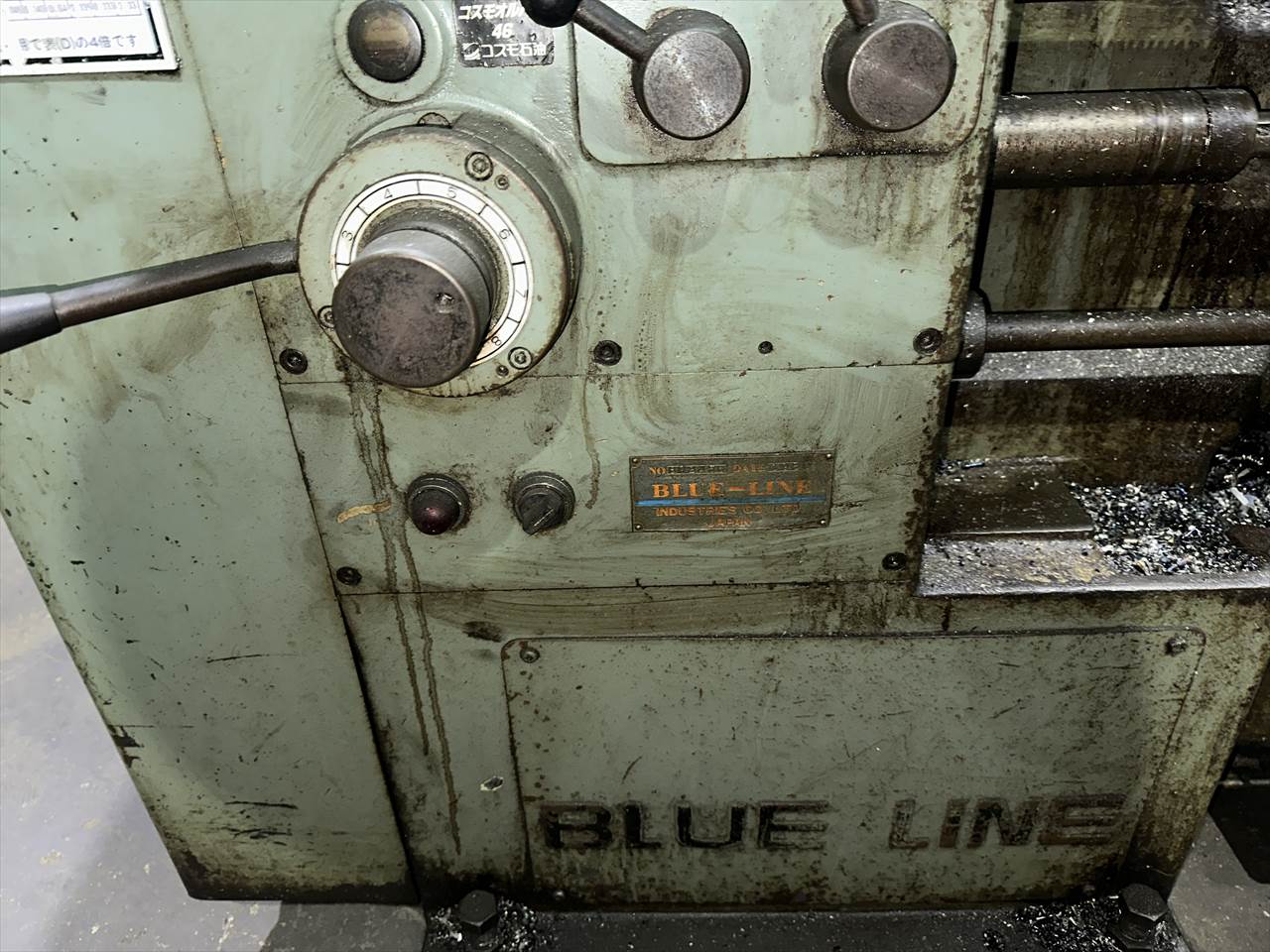

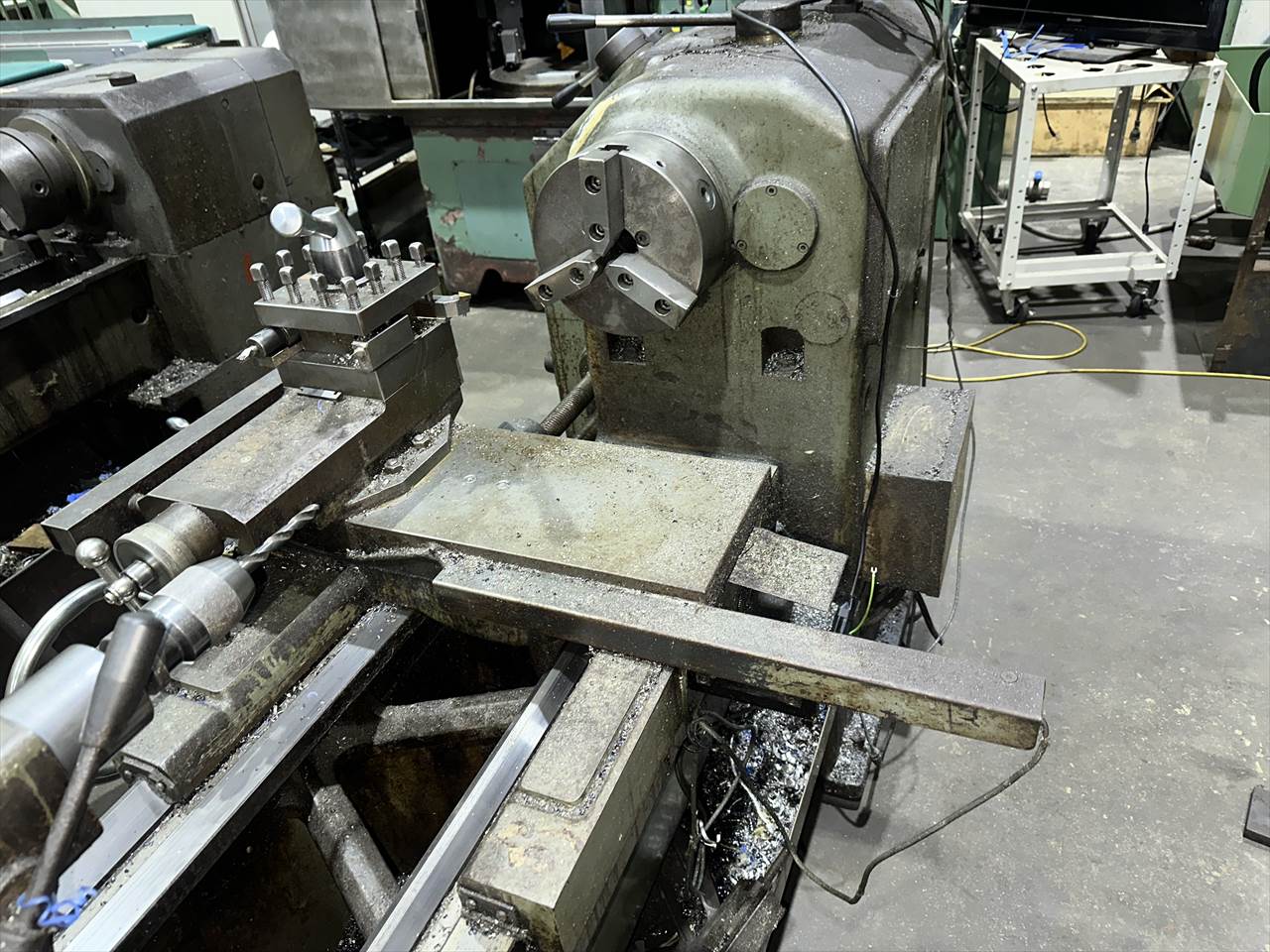

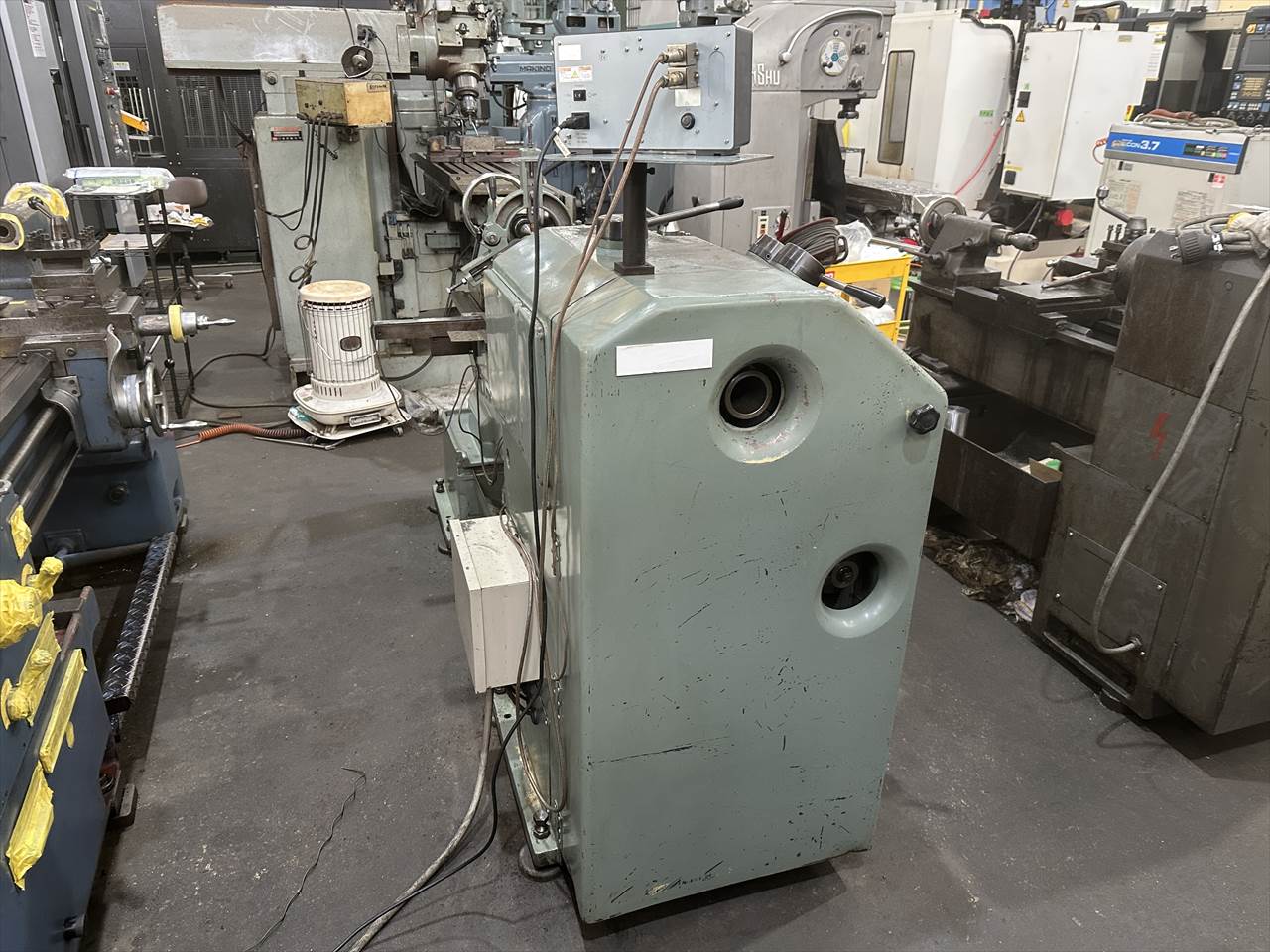

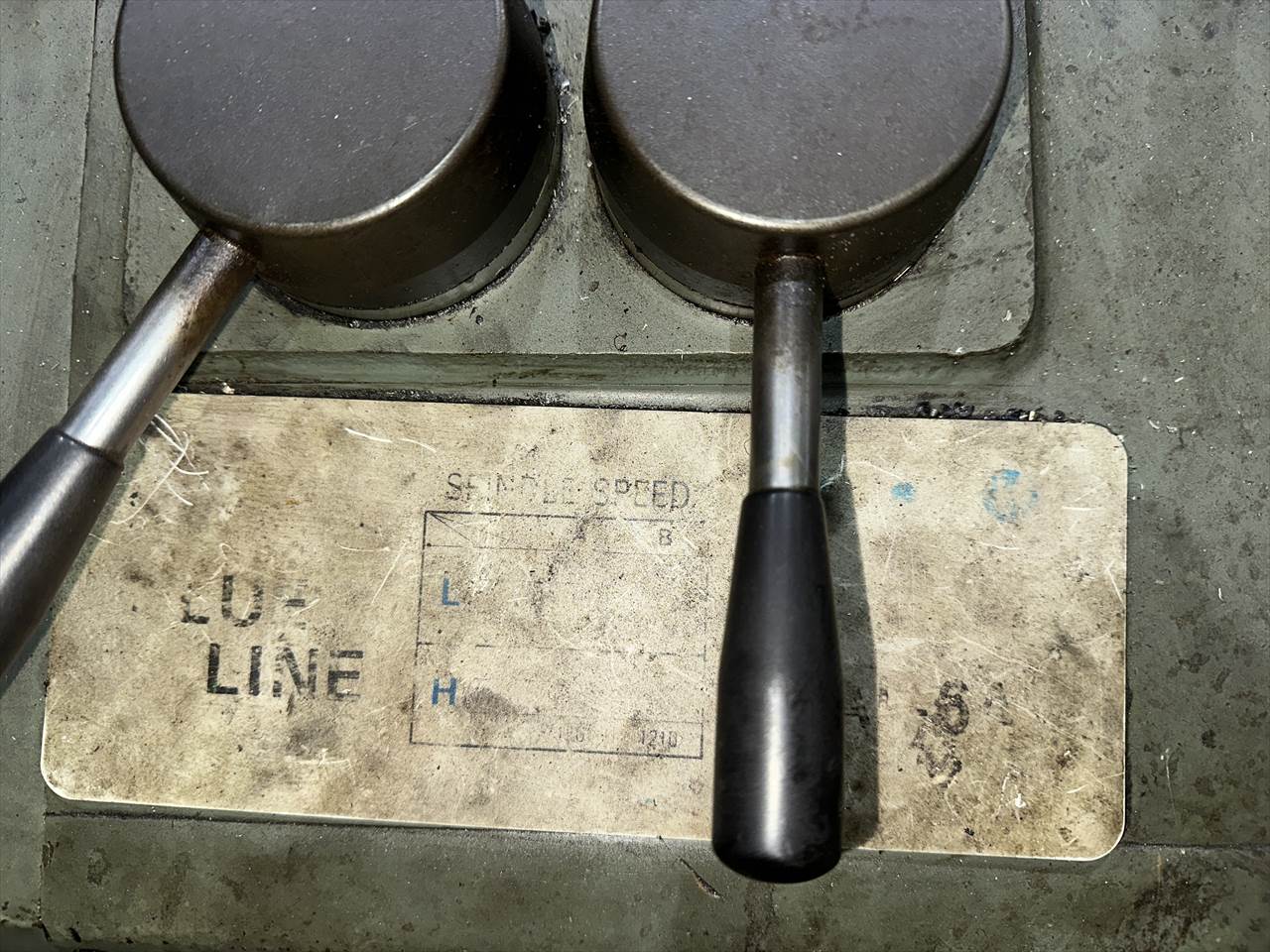

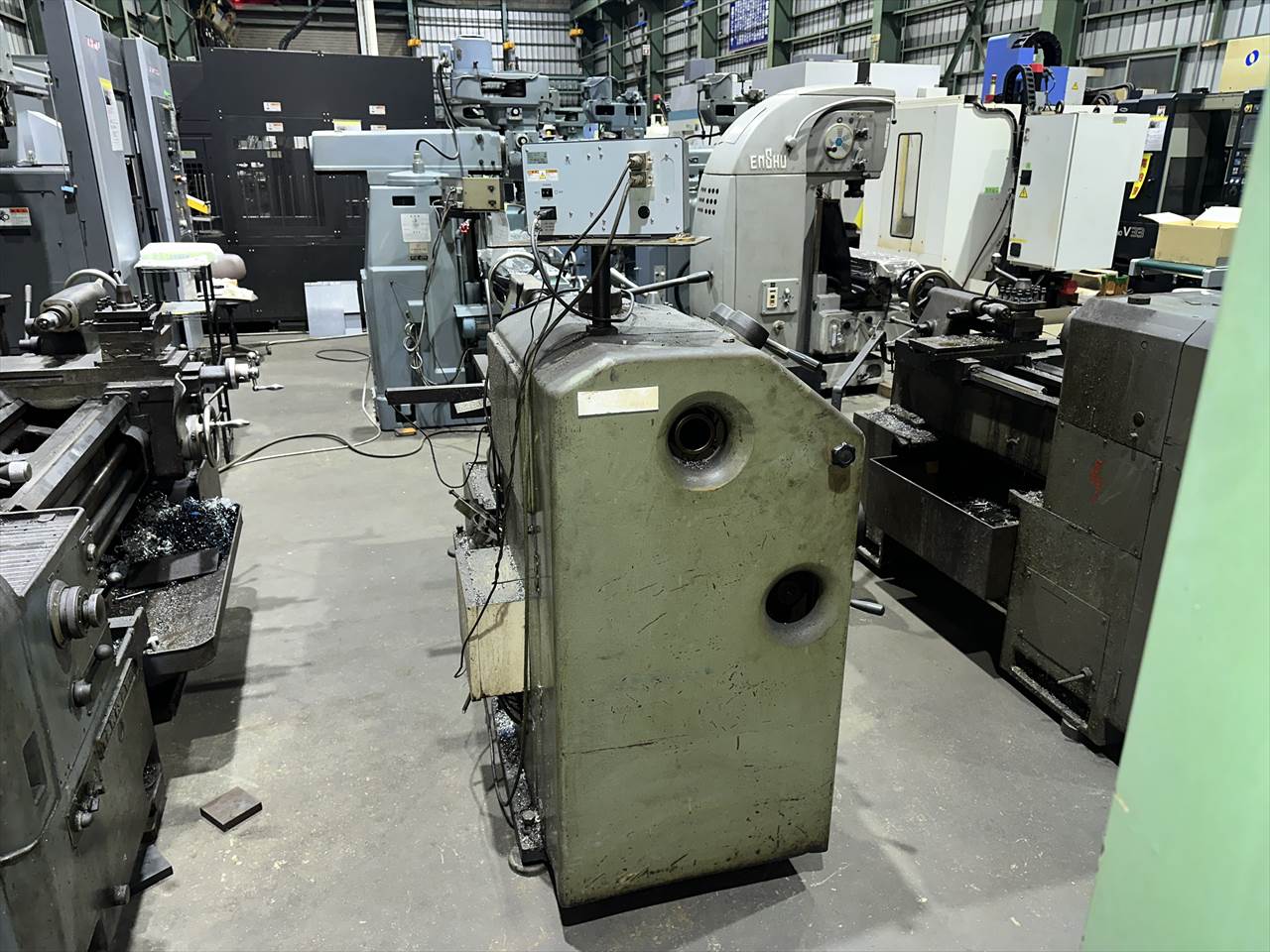

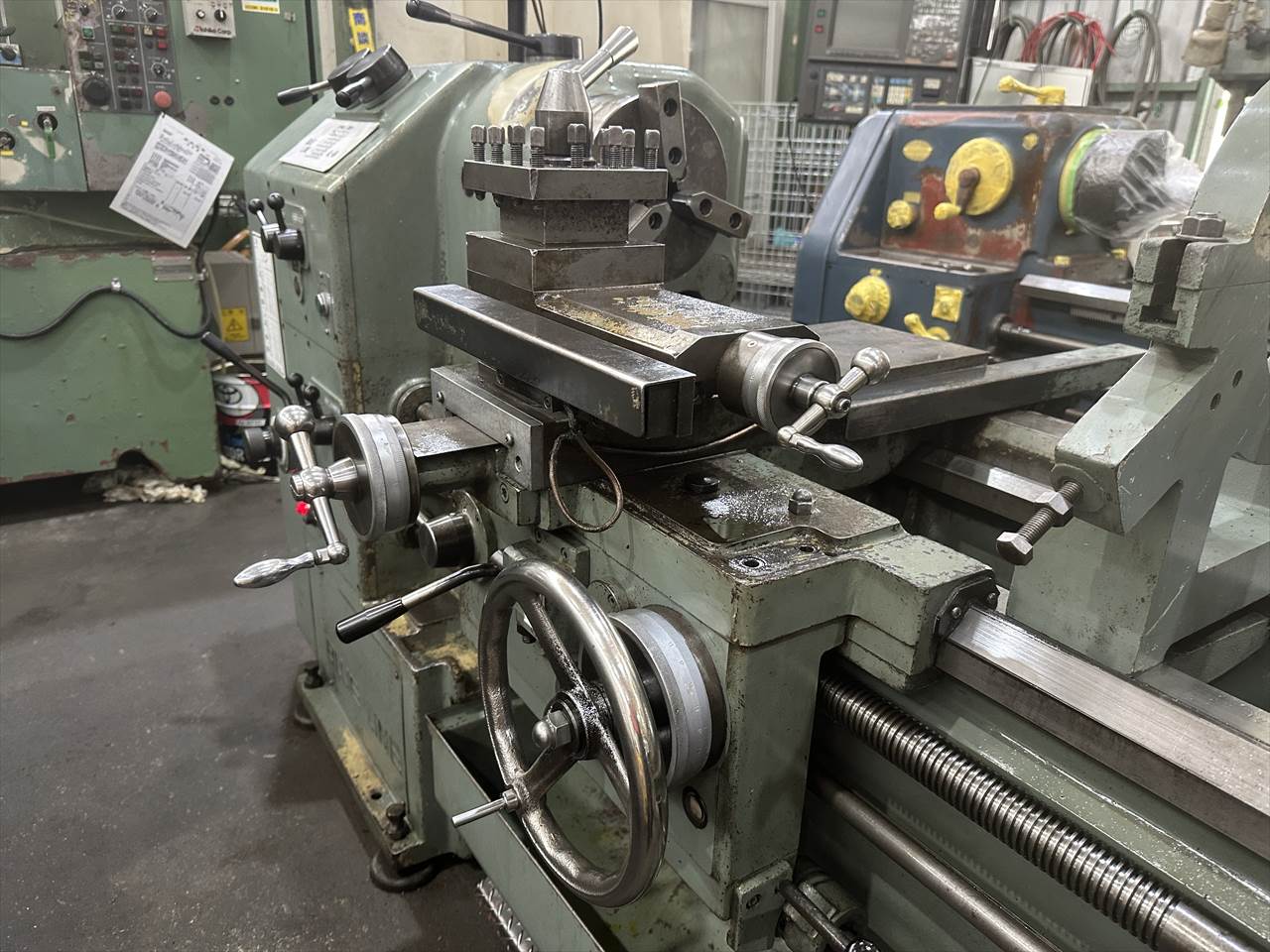

商品画像
                              |
