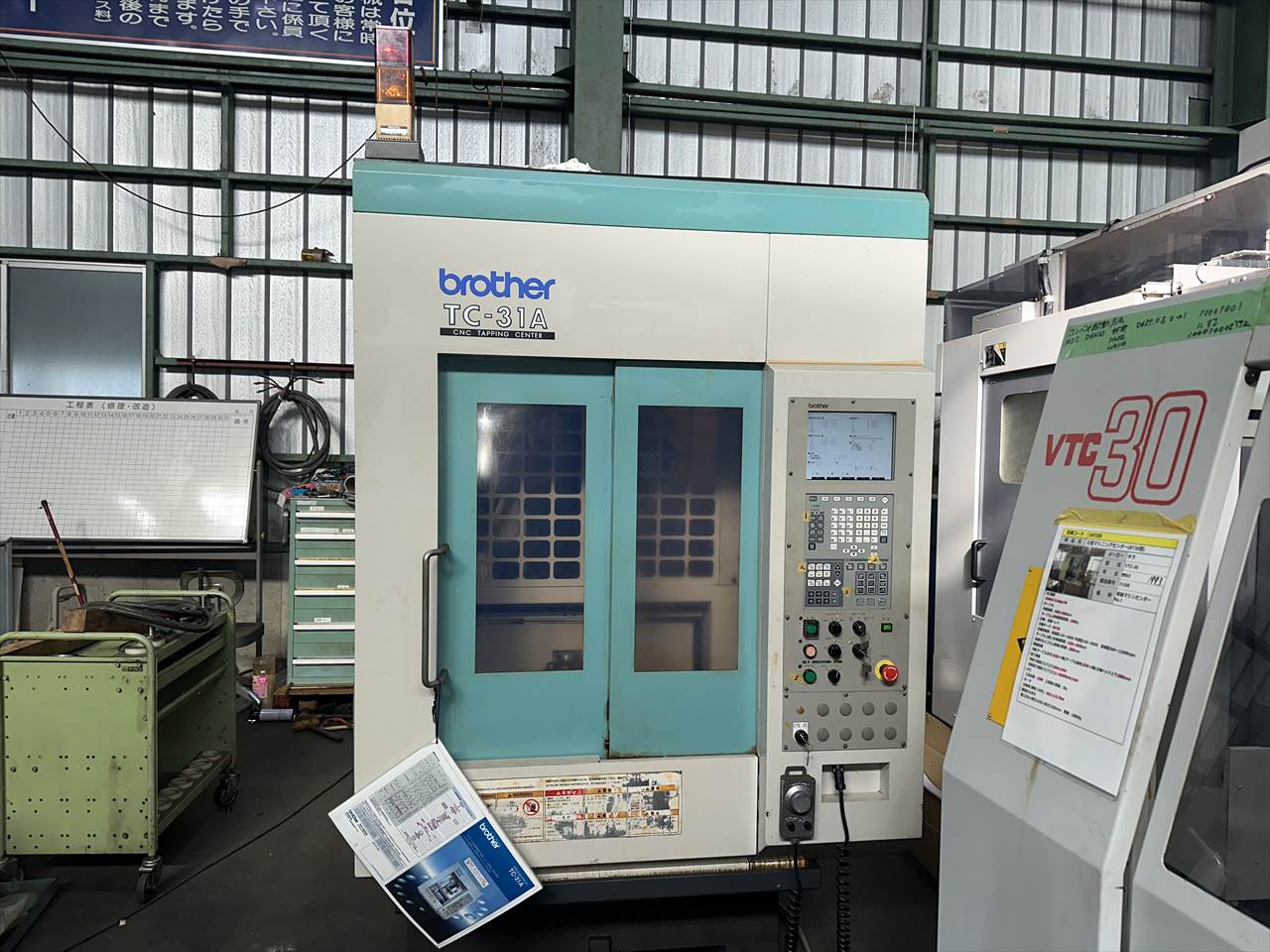

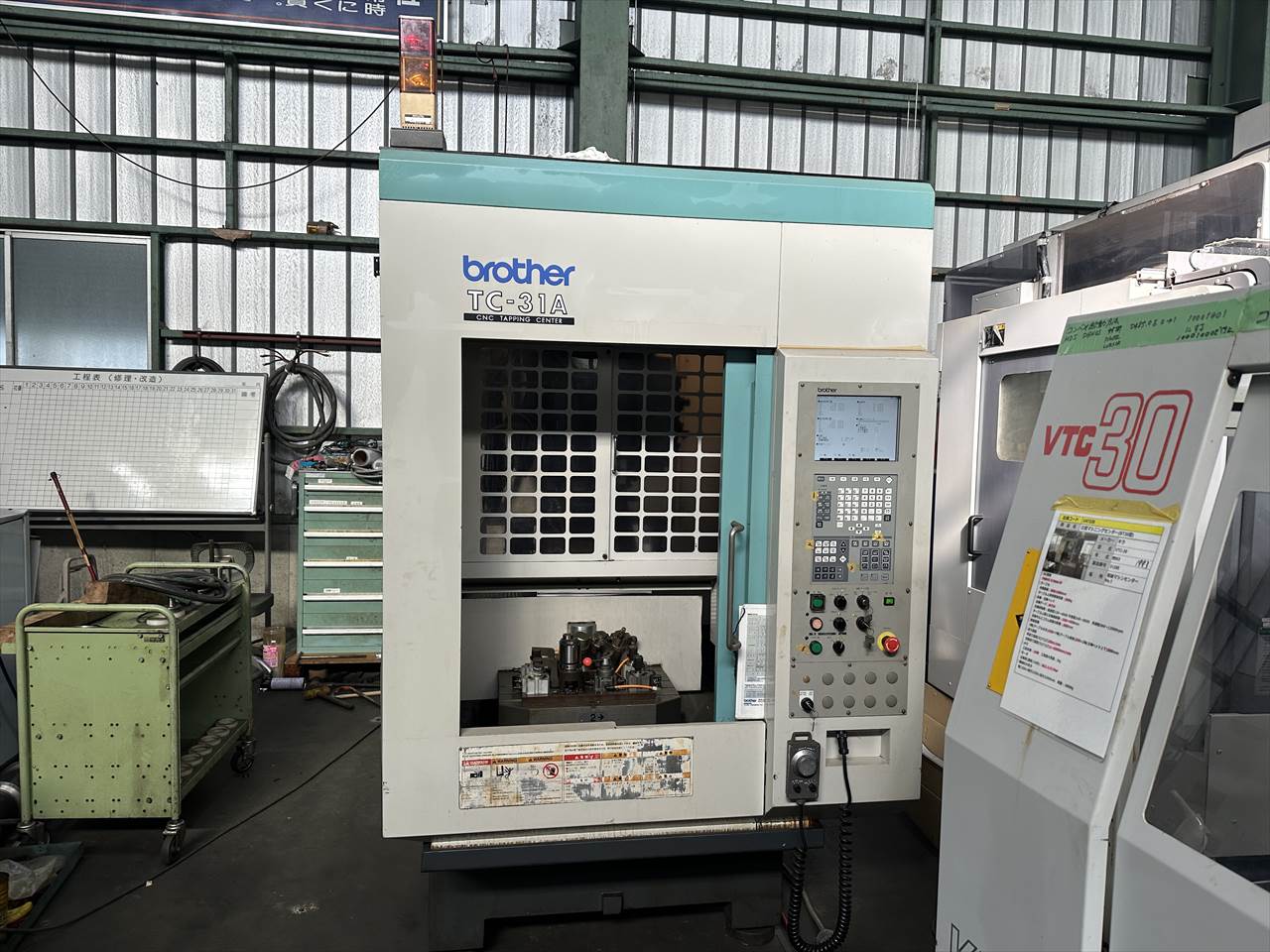

【中古】 立マシニング（APC付） ブラザー TC-31A｜1999年式｜仕様・価格
本機の仕様・特徴
|
|
|||||||||||||||||||||||||||||
本機の仕様や特徴、在庫状況については本ページにてご案内しております。
参考資料（PDF）は補足資料としてご利用ください。
| 機械仕様 |
○特徴
ATC26本（ダブルアーム方式） クイックテーブル仕様（2面パレットチェンジャー）
主軸交換済み（メーカー）
○NC装置

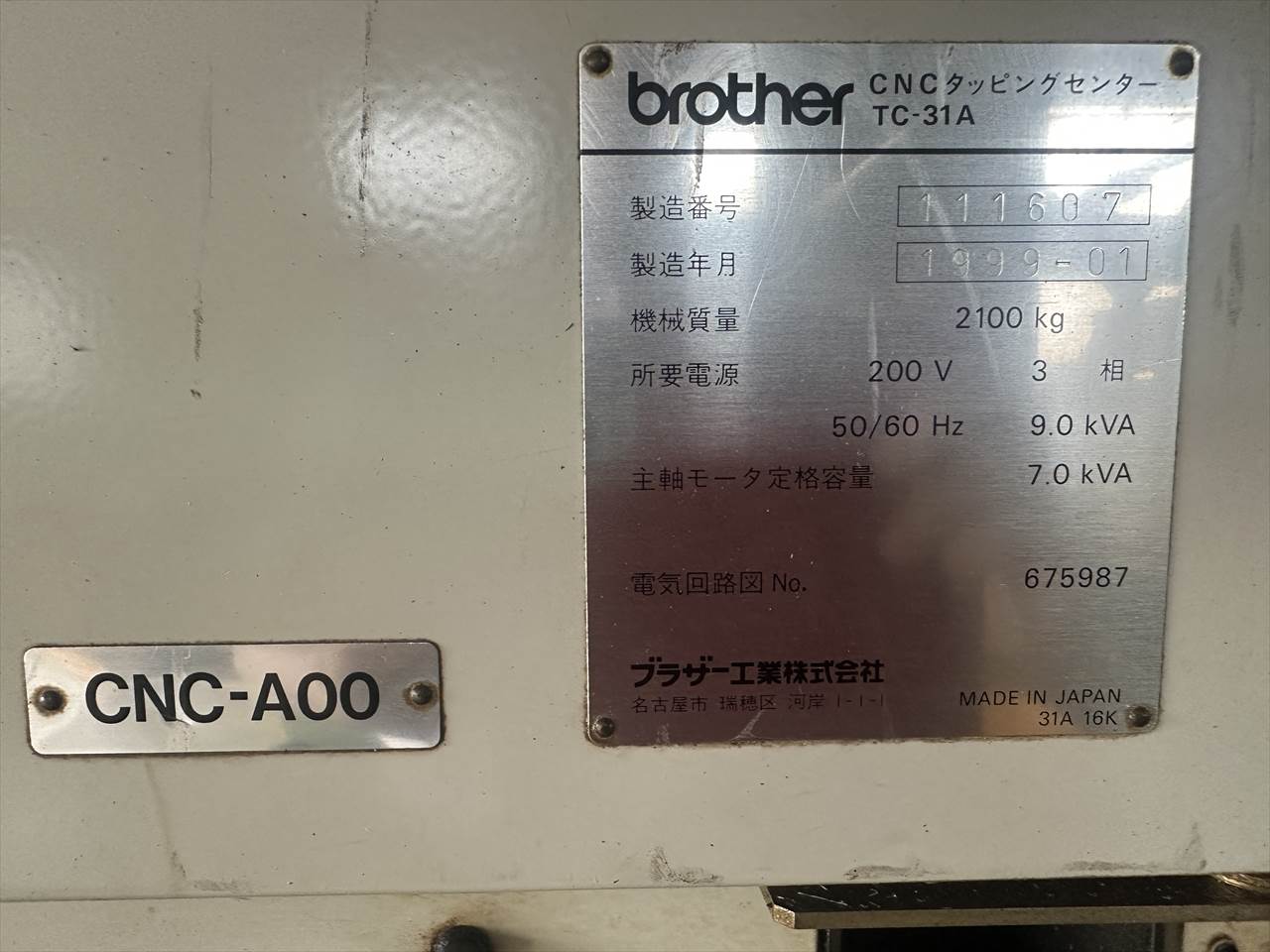

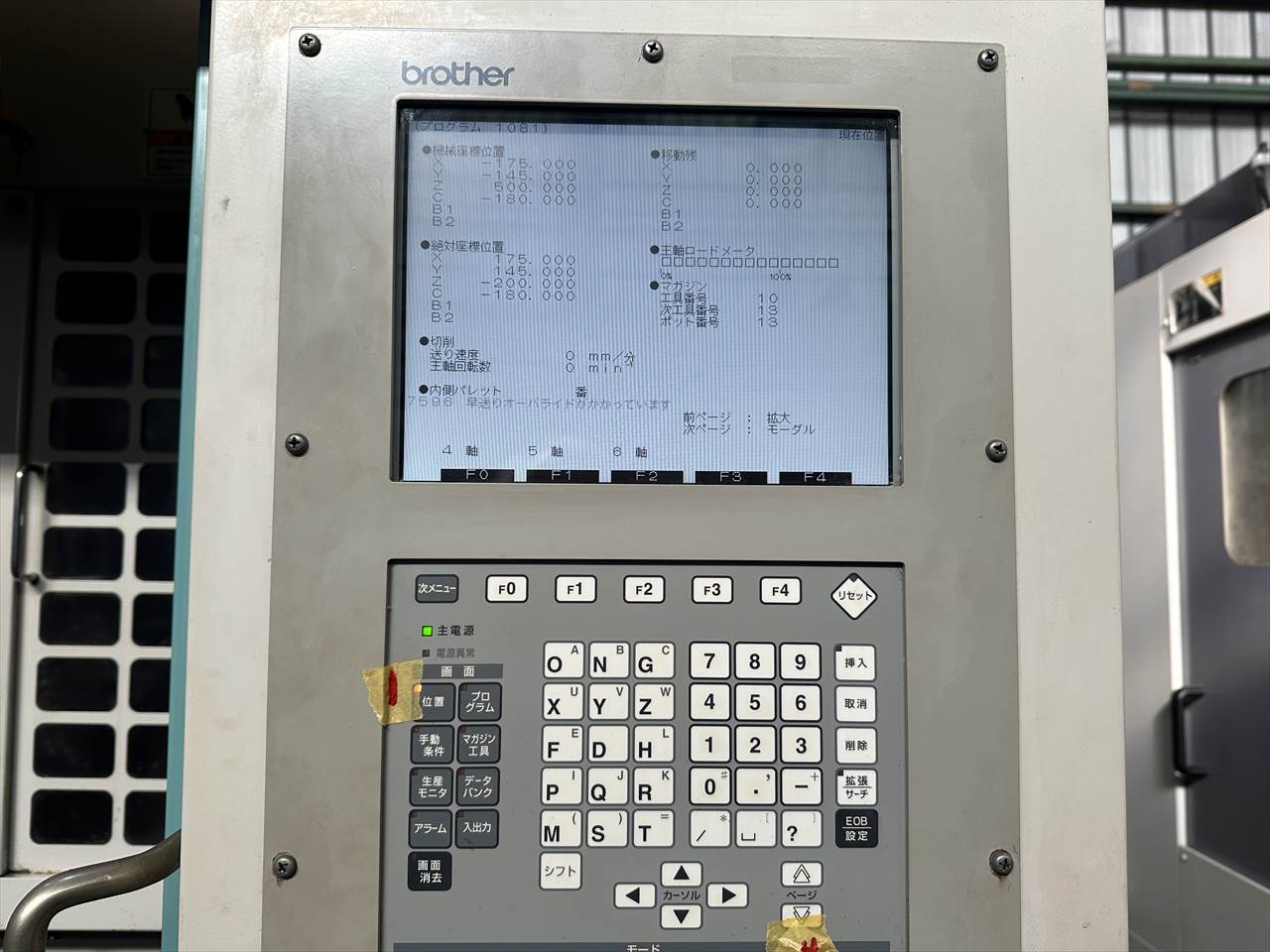

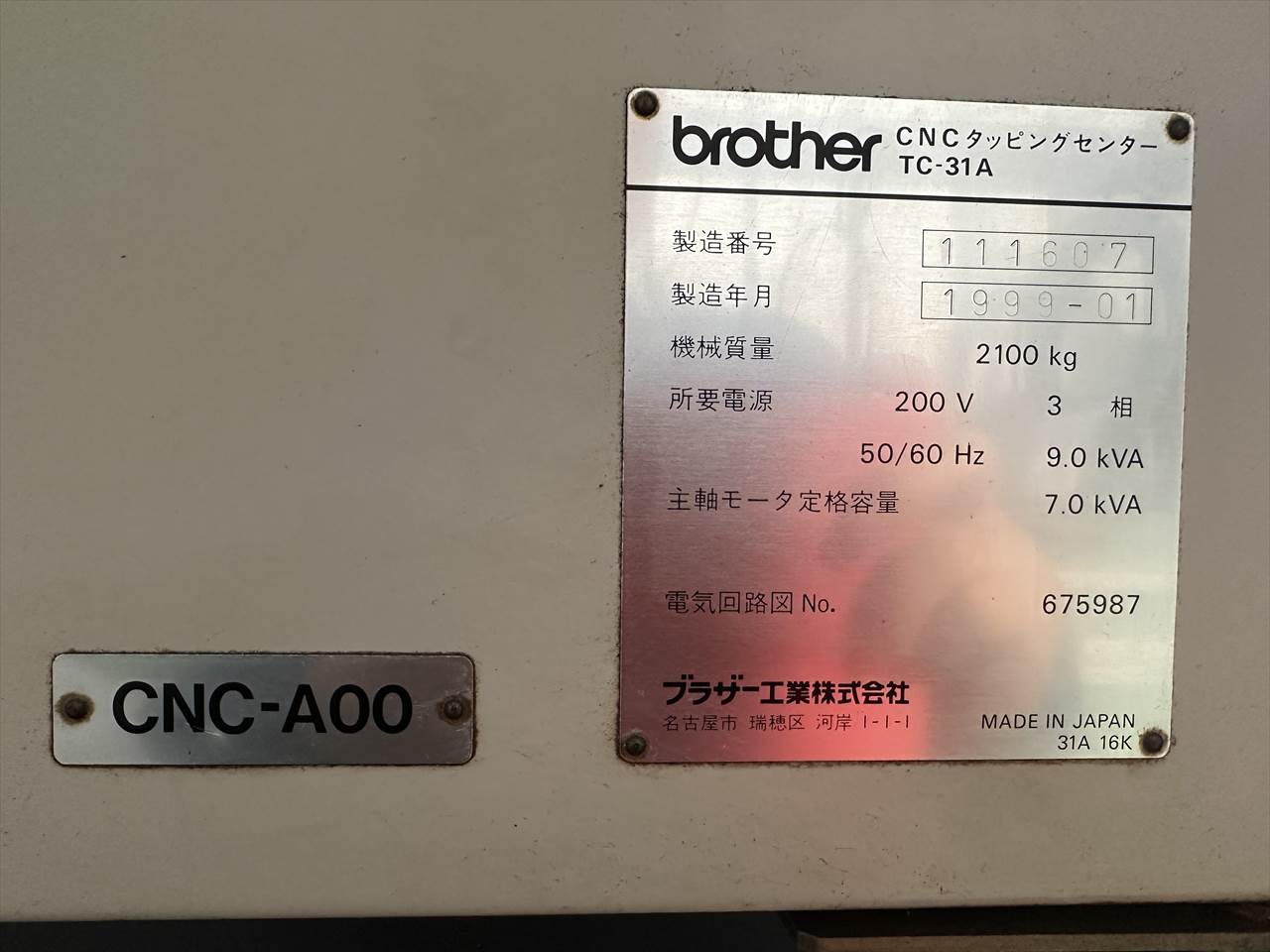

CNC-A00
○移動量
X軸（コラム左右）350×Y軸（コラム前後）250×Z軸（主軸頭上下）350mm
テーブル上面から主軸端面までの距離200～550mm
○テーブル

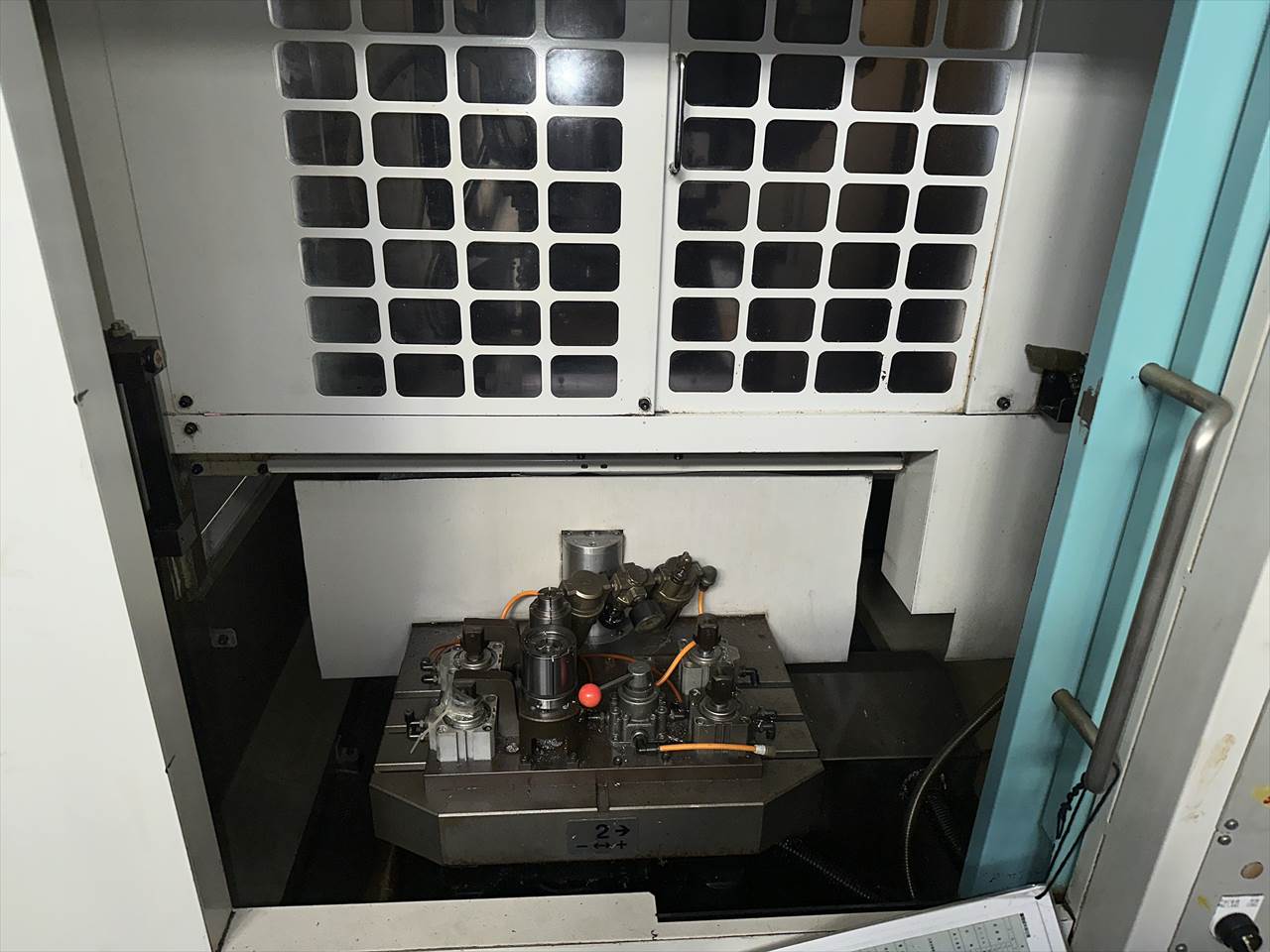

作業面の大きさ：500×270mm×2APC（最大積載質量80㎏片面）
○主軸
主軸回転速度：16～16000rpm タップ加工時主軸回転速度：MAX6000rpm
主軸テーパ穴：7/24テーパ№30
○送り速度
早送り速度：X軸50×Y軸50×Z軸50m/min
切削送り速度：1～20000mm/min
○工具交換装置
ツールシャンク形式：MAS.BT30 プルスタッド形式：MAS.P30T-2

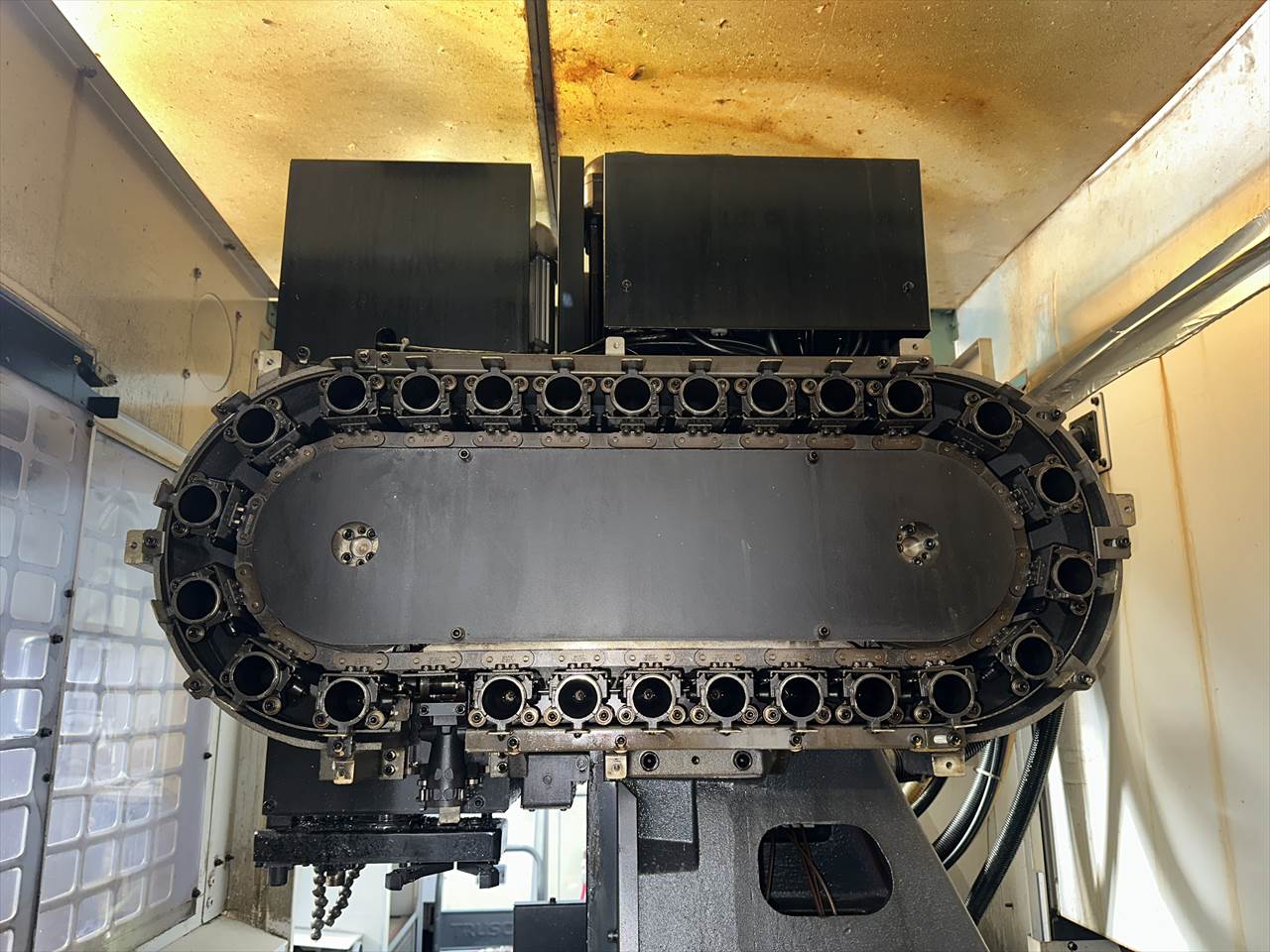

工具収納本数：ATC26本 工具最大長さ200mm
工具最大径：φ55mm（大径工具φ125mm）
工具最大質量：3.5㎏（総質量55㎏/26本）
工具選択方式：メモリーランダム
工具交換時間：T-T0.7sec/C-C2.0sec
○モータ
主軸用（10分/連続）：8.4/4.9ｋｗ 送り軸用：1.2ｋｗ（X・Y・Z軸）
○所要動力源
電源容量：9（最大20）kVA 空気圧源：0.4～0.6MPa×流量100（大気圧）L/min
○機械の大きさ
幅1410×奥行2903（配電盤扉開口時）×高さ2225mm 機械質量：2100kg
|
| 参考資料 |
本ページに概要・仕様を記載しています。下記PDFは参考資料です。
【補足資料】メーカー仕様PDF
|
本品は、中古機の立マシニング（APC付）です。
使用用途や適合機種については、仕様・寸法をご確認のうえ、必要に応じてお問い合わせください。
在庫状況は随時変動します。
※ホームページの内容と現品に相違がある場合は、現品を優先させて頂きます。

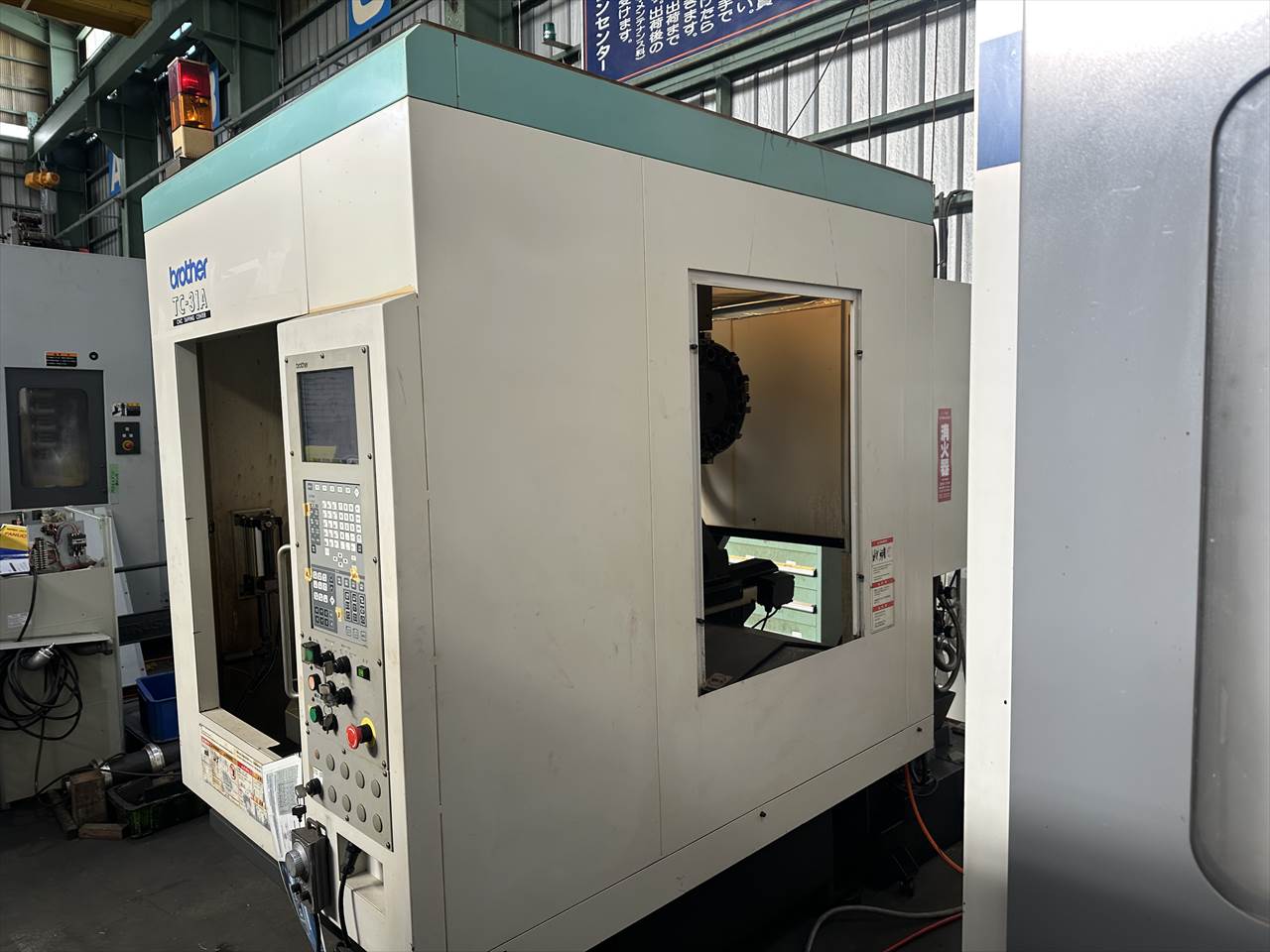

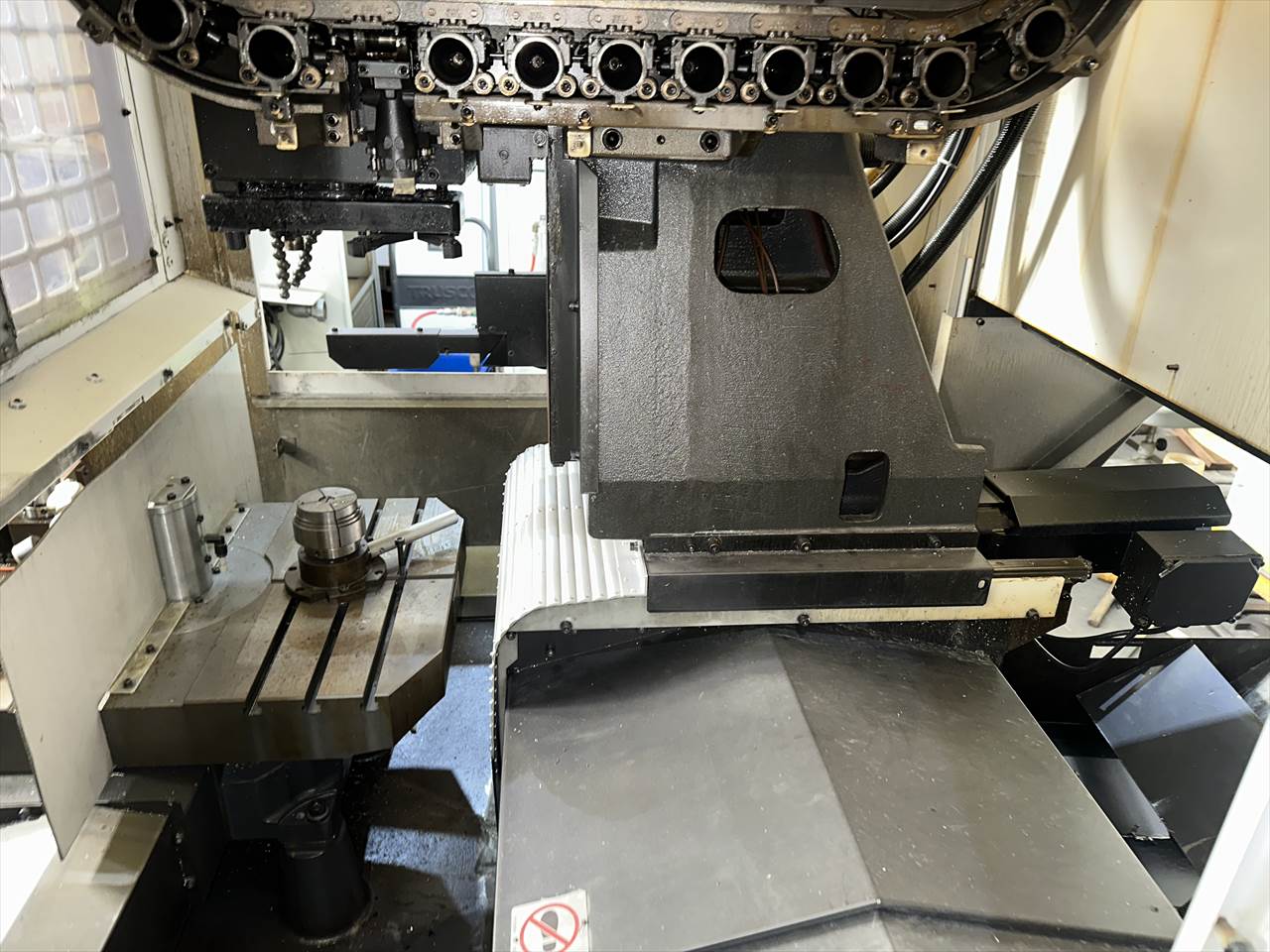

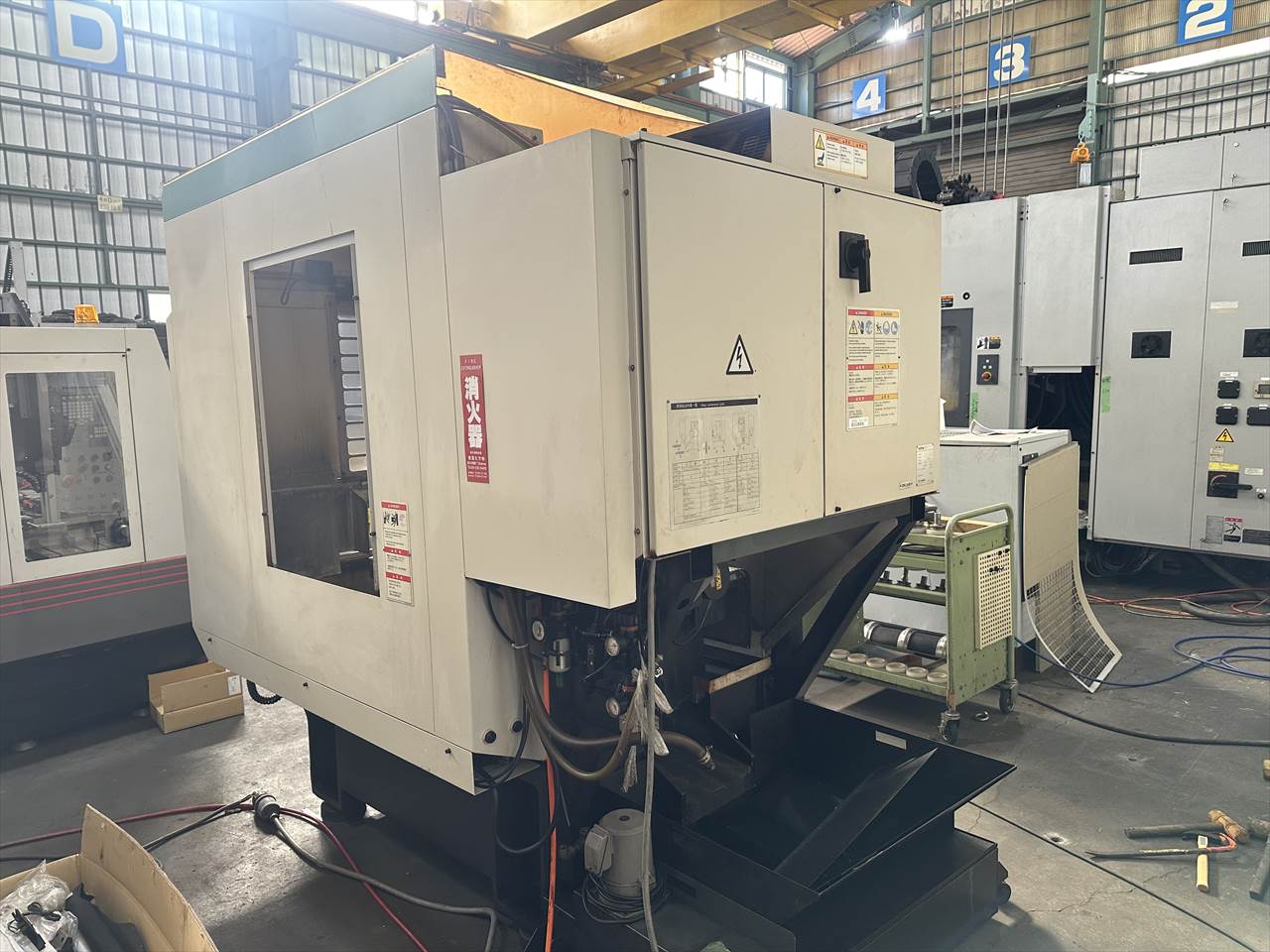

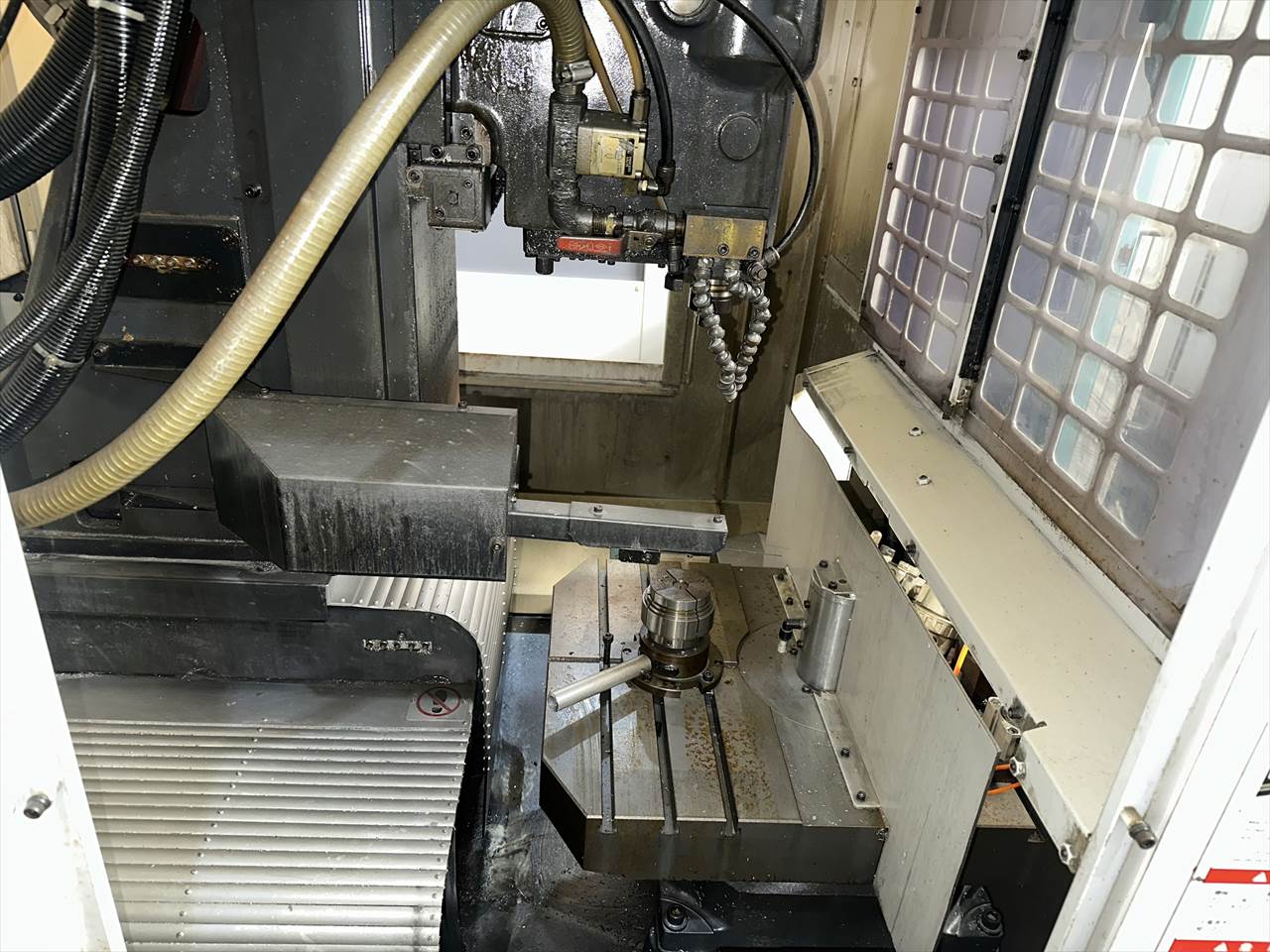

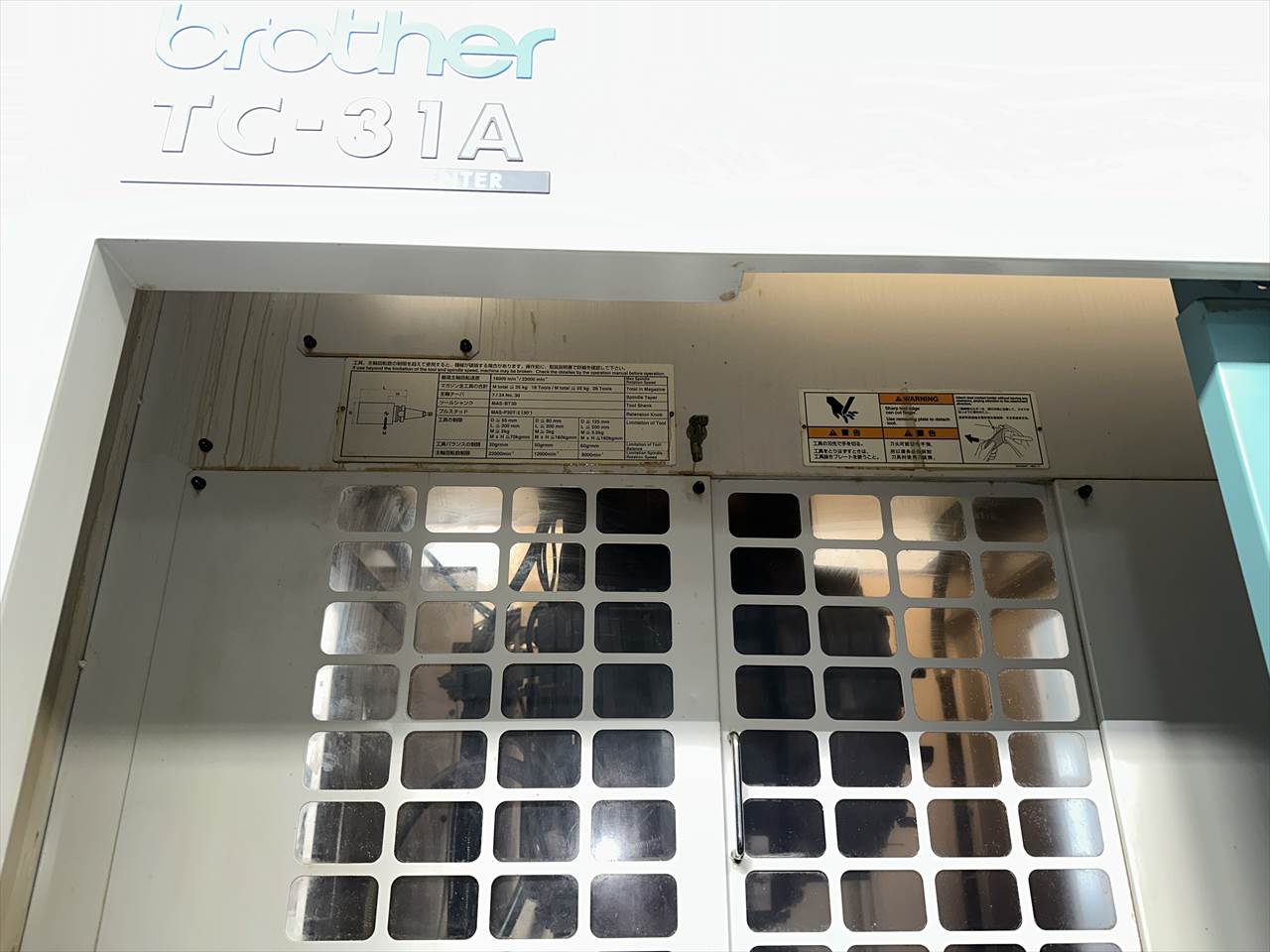

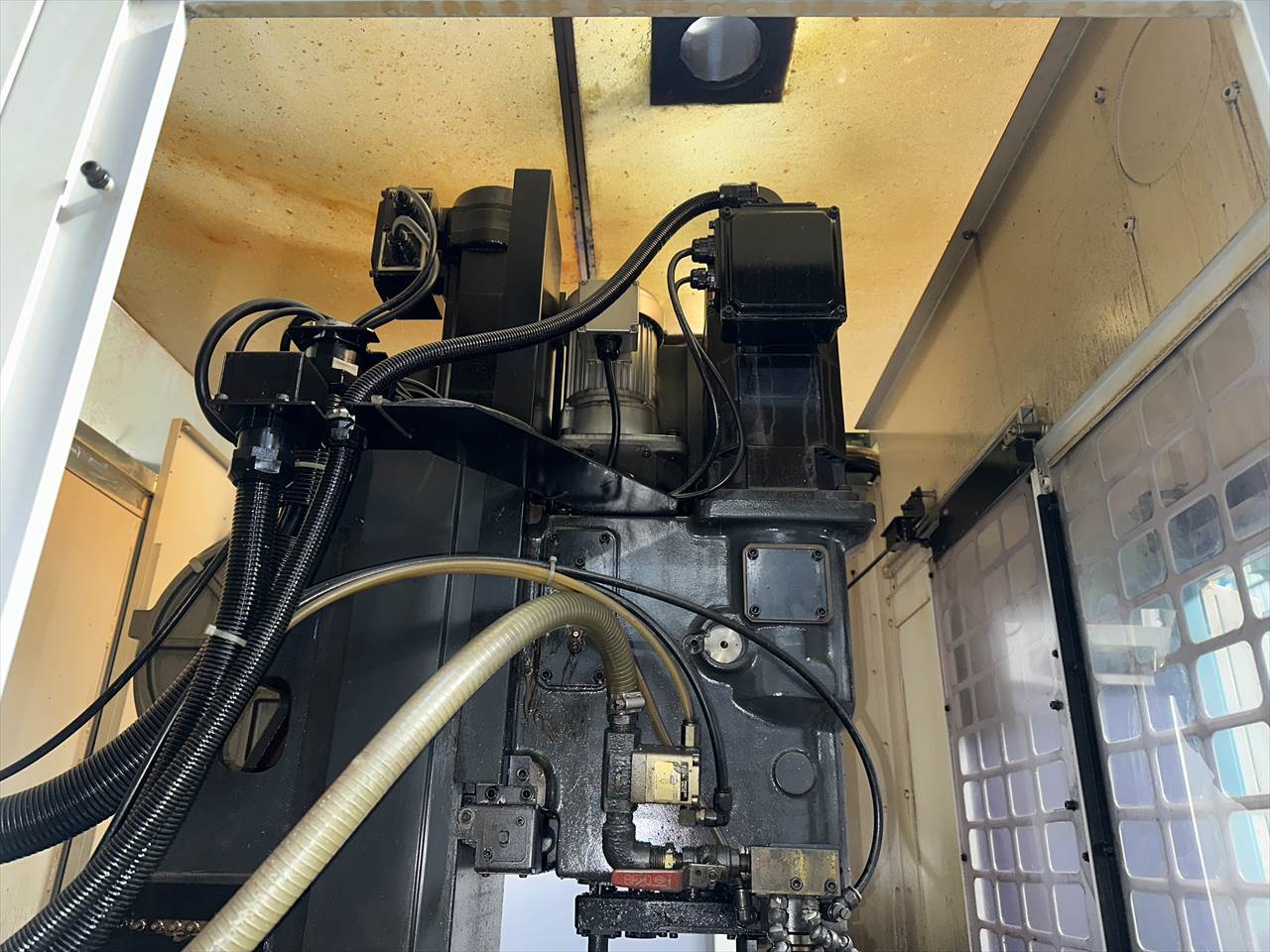

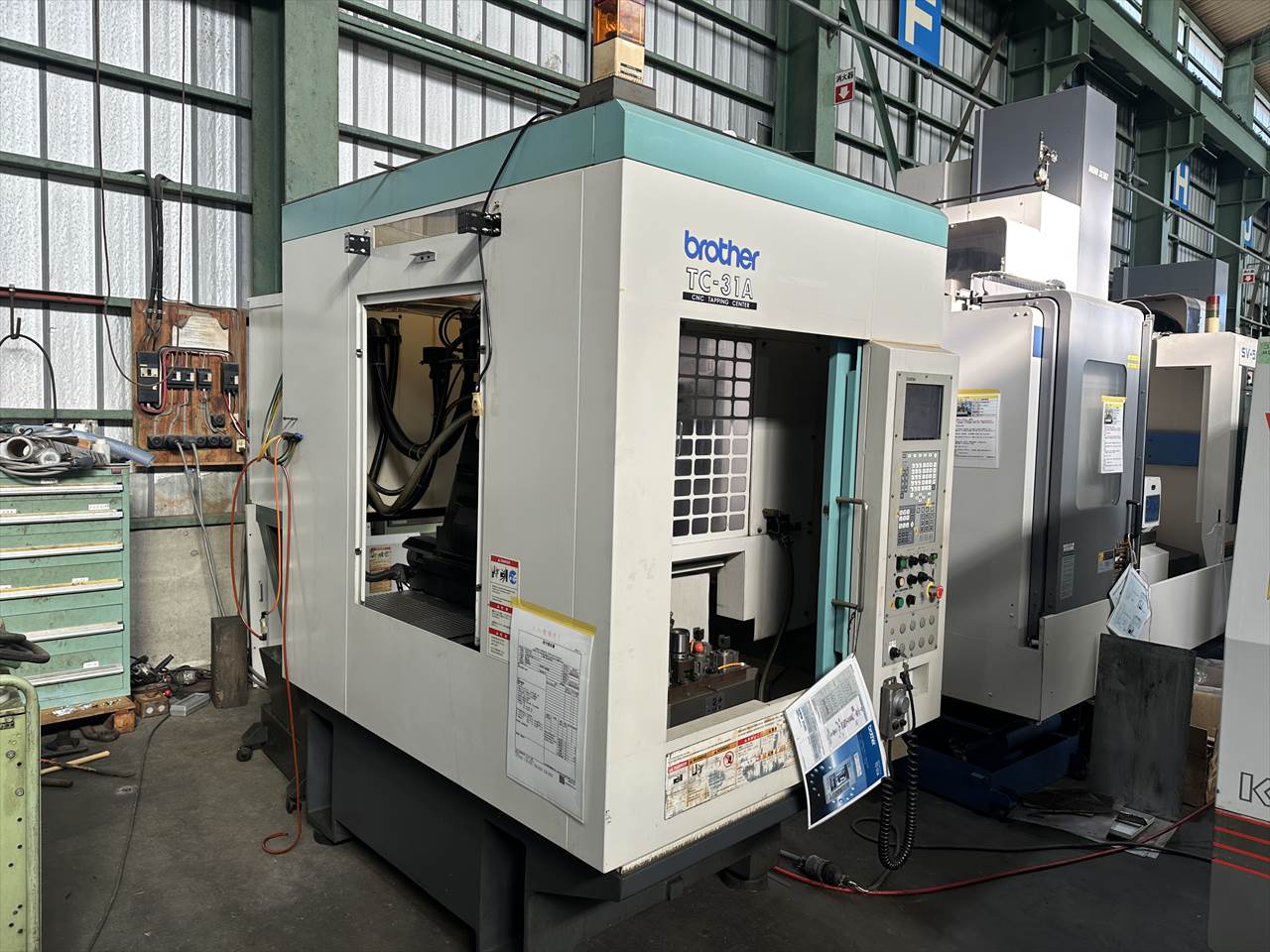

商品画像
※実機の状態は掲載写真をご確認ください。
                 |
