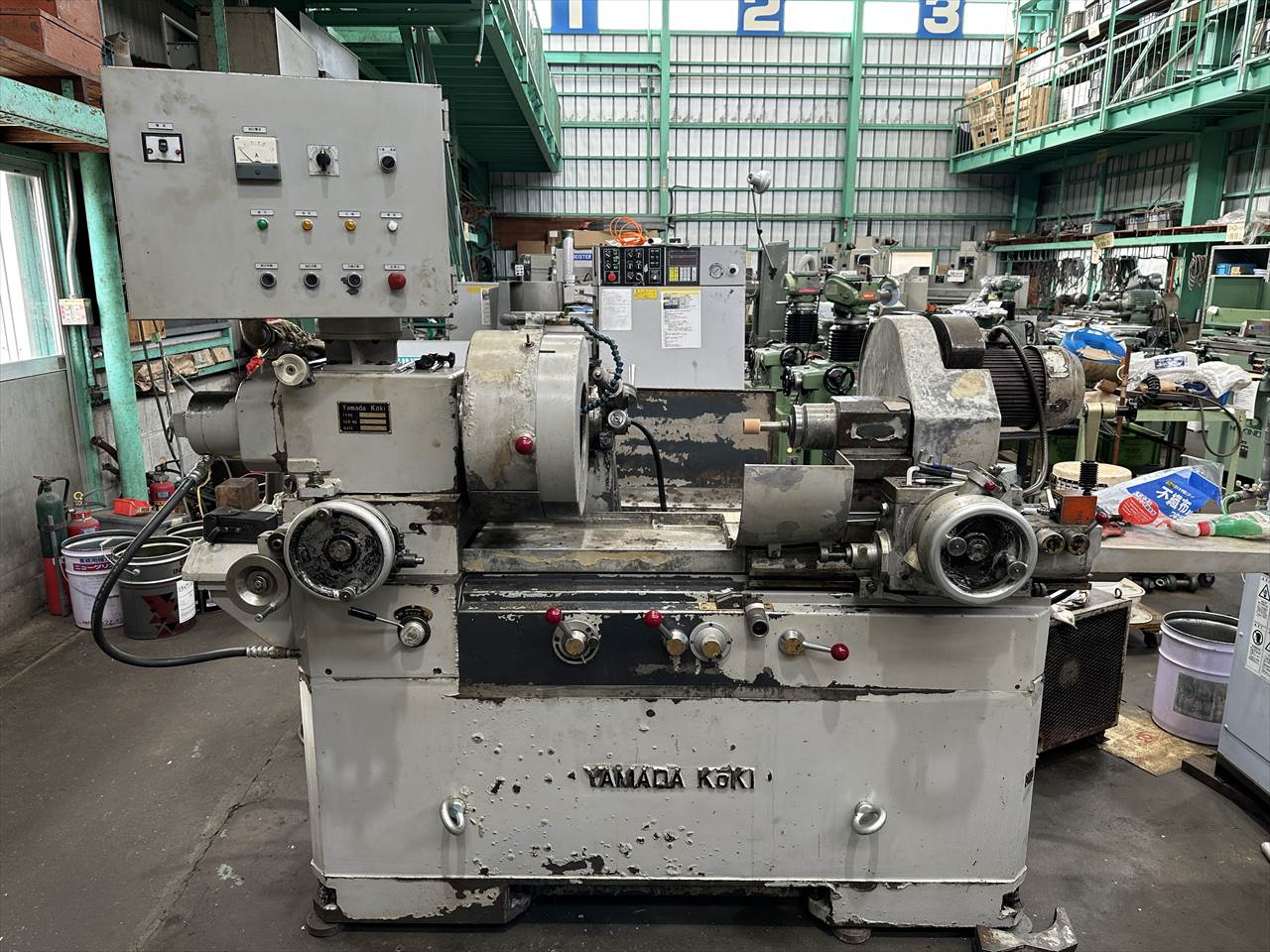

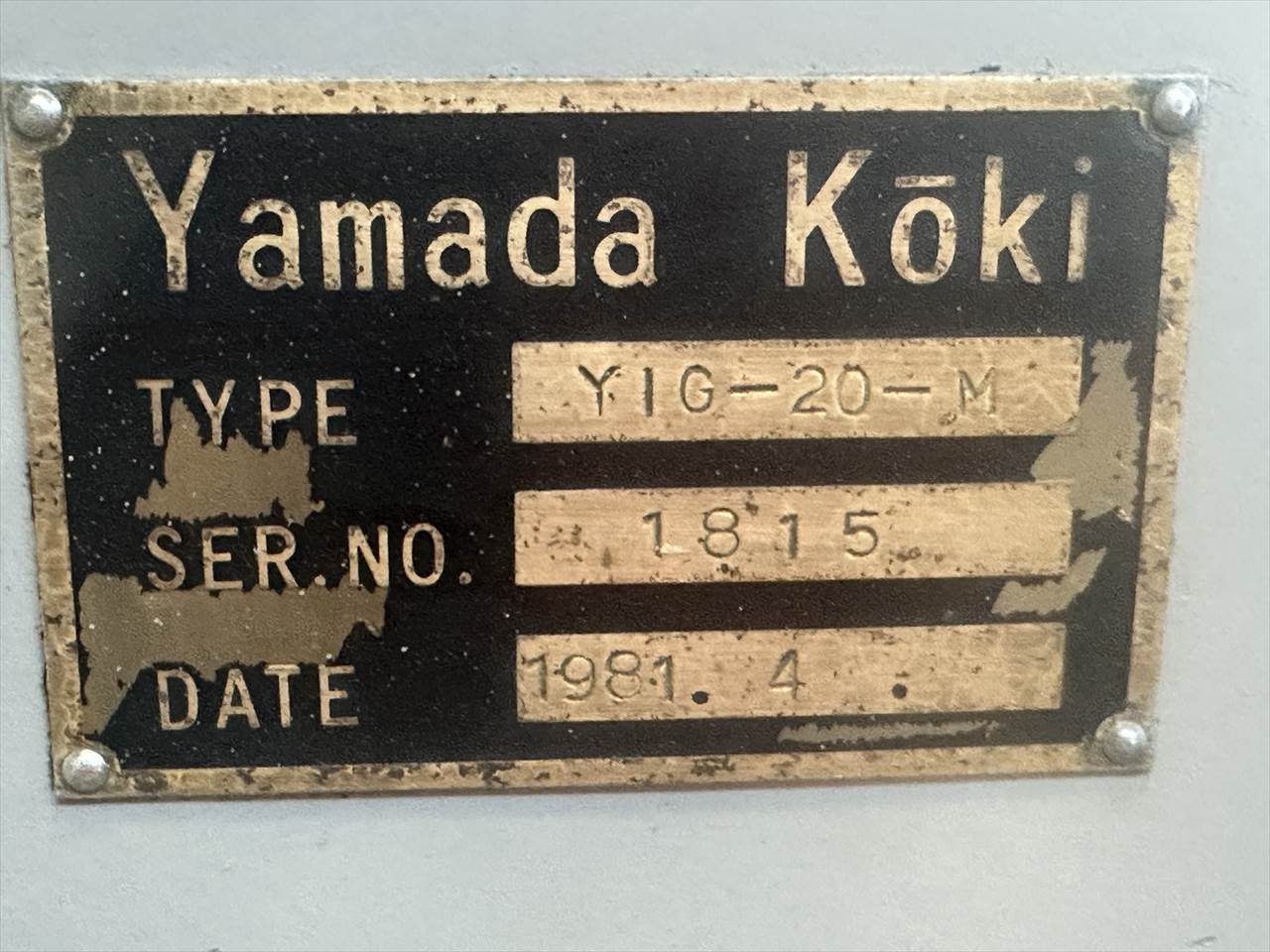

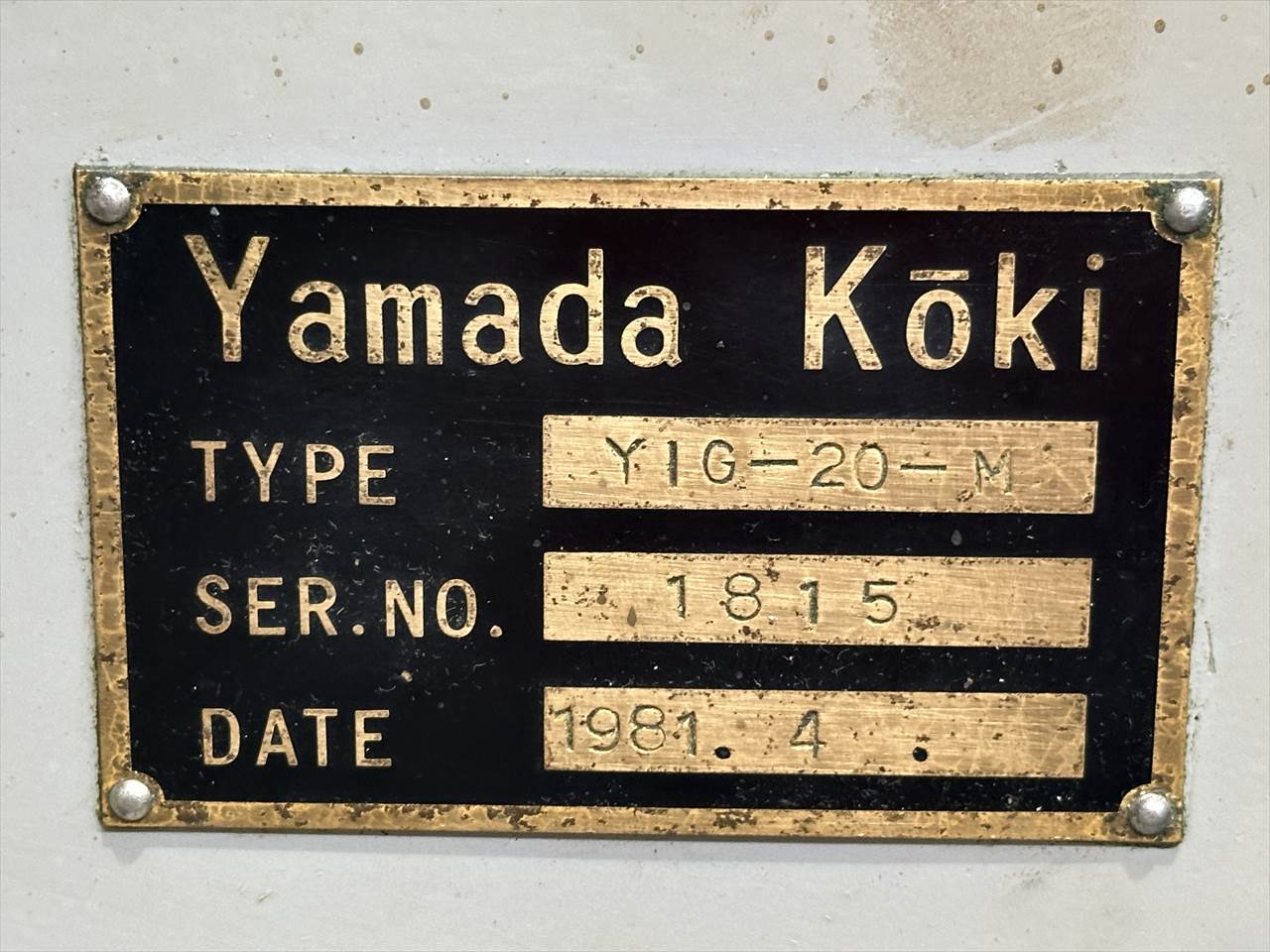

【中古】 内面研削盤 山田工機 YIG-20-M｜1981年式｜仕様・価格
本機の仕様・特徴
|
|
|||||||||||||||||||||||||||||
本機の仕様や特徴、在庫状況については本ページにてご案内しております。
参考資料（PDF）は補足資料としてご利用ください。
| 機械仕様 |
○特徴
点検整備済み

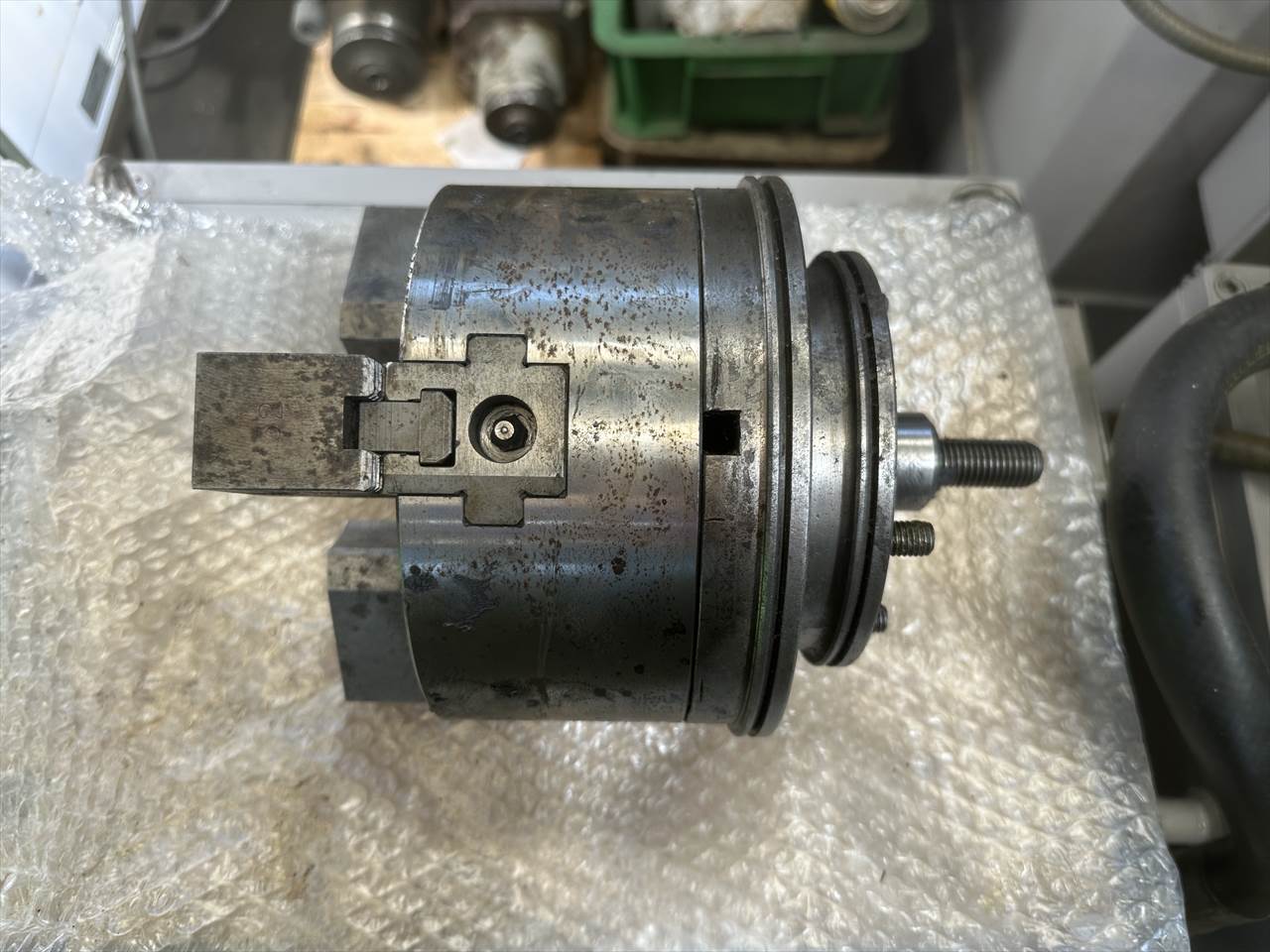

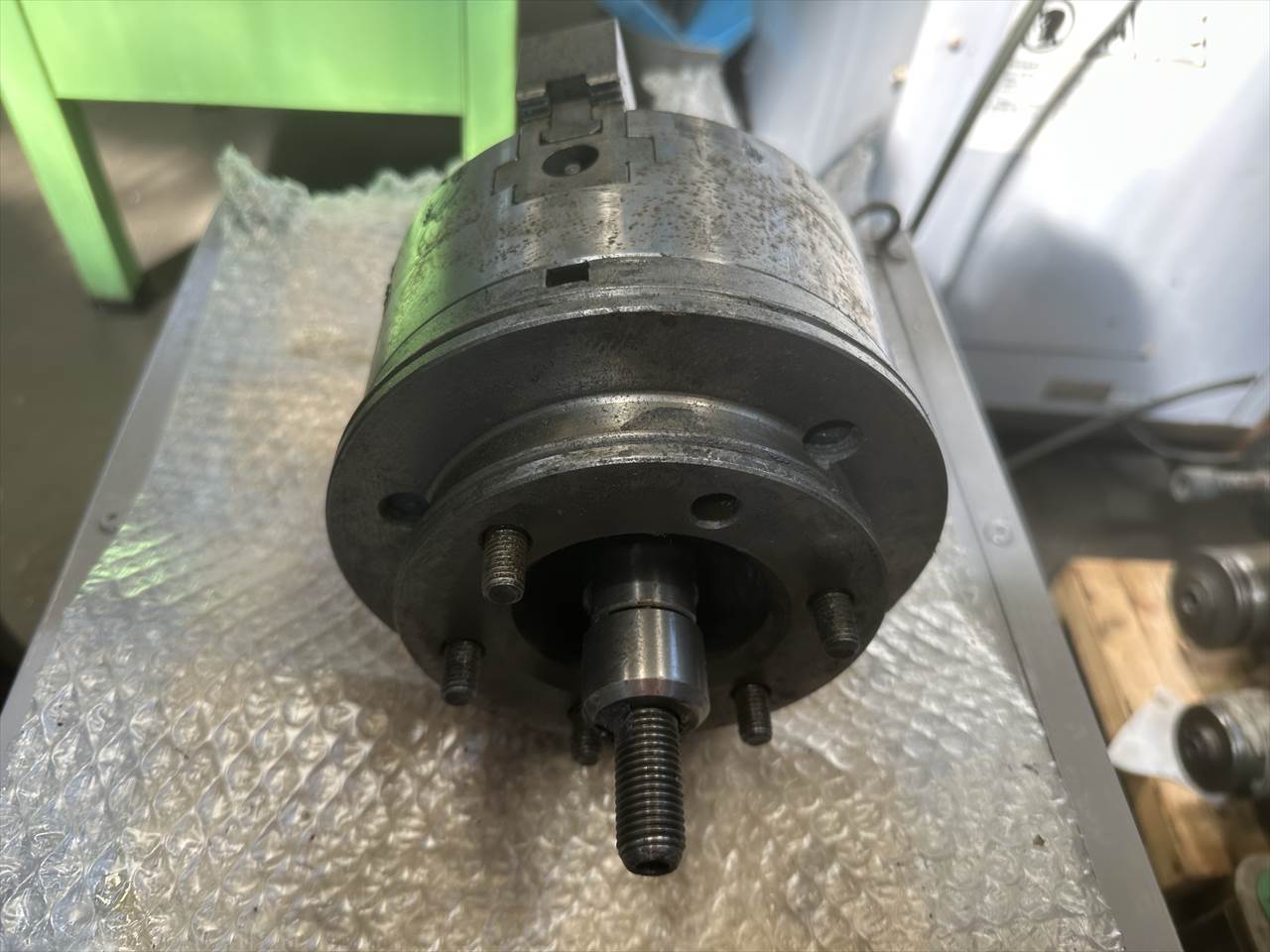

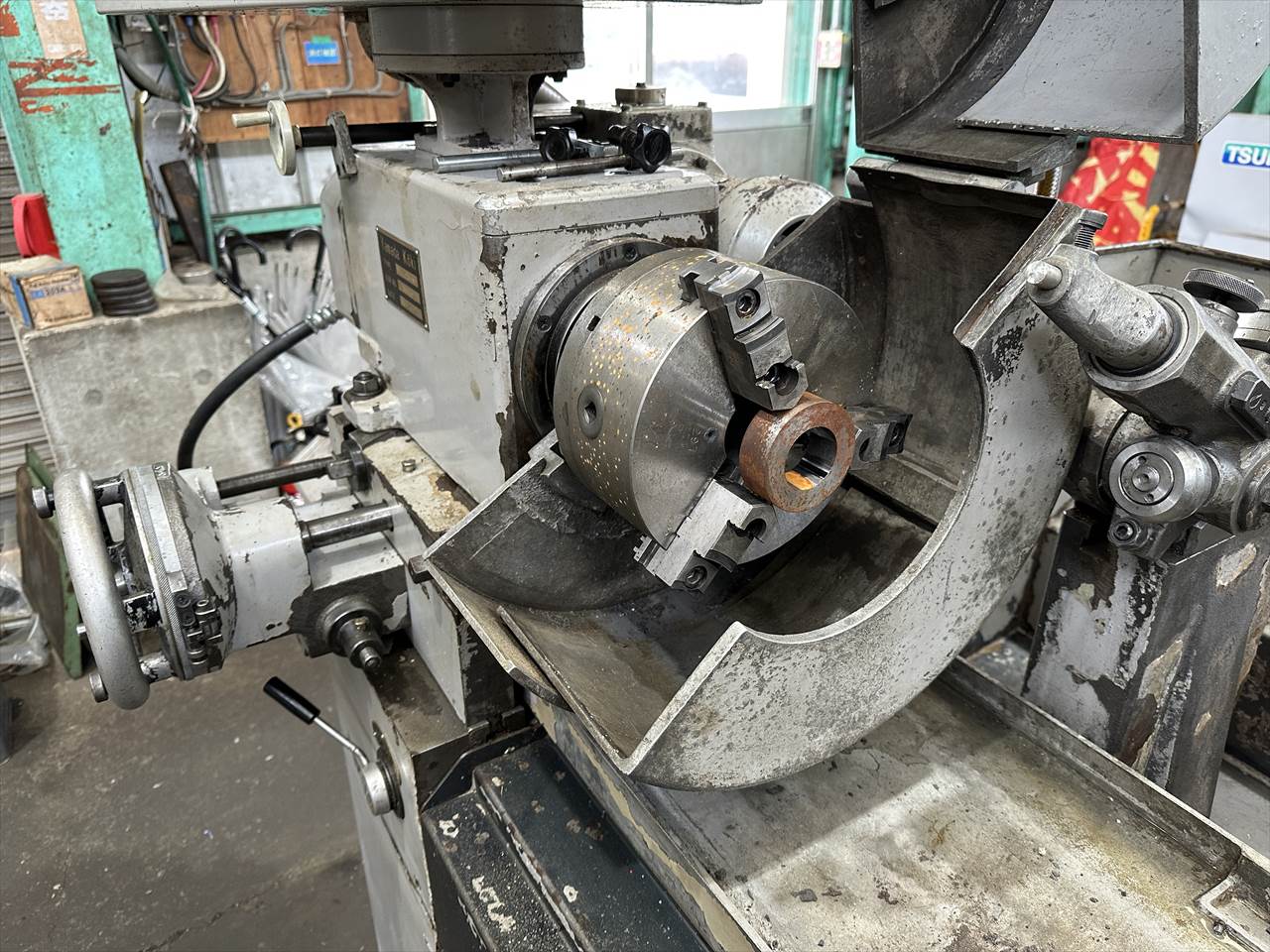

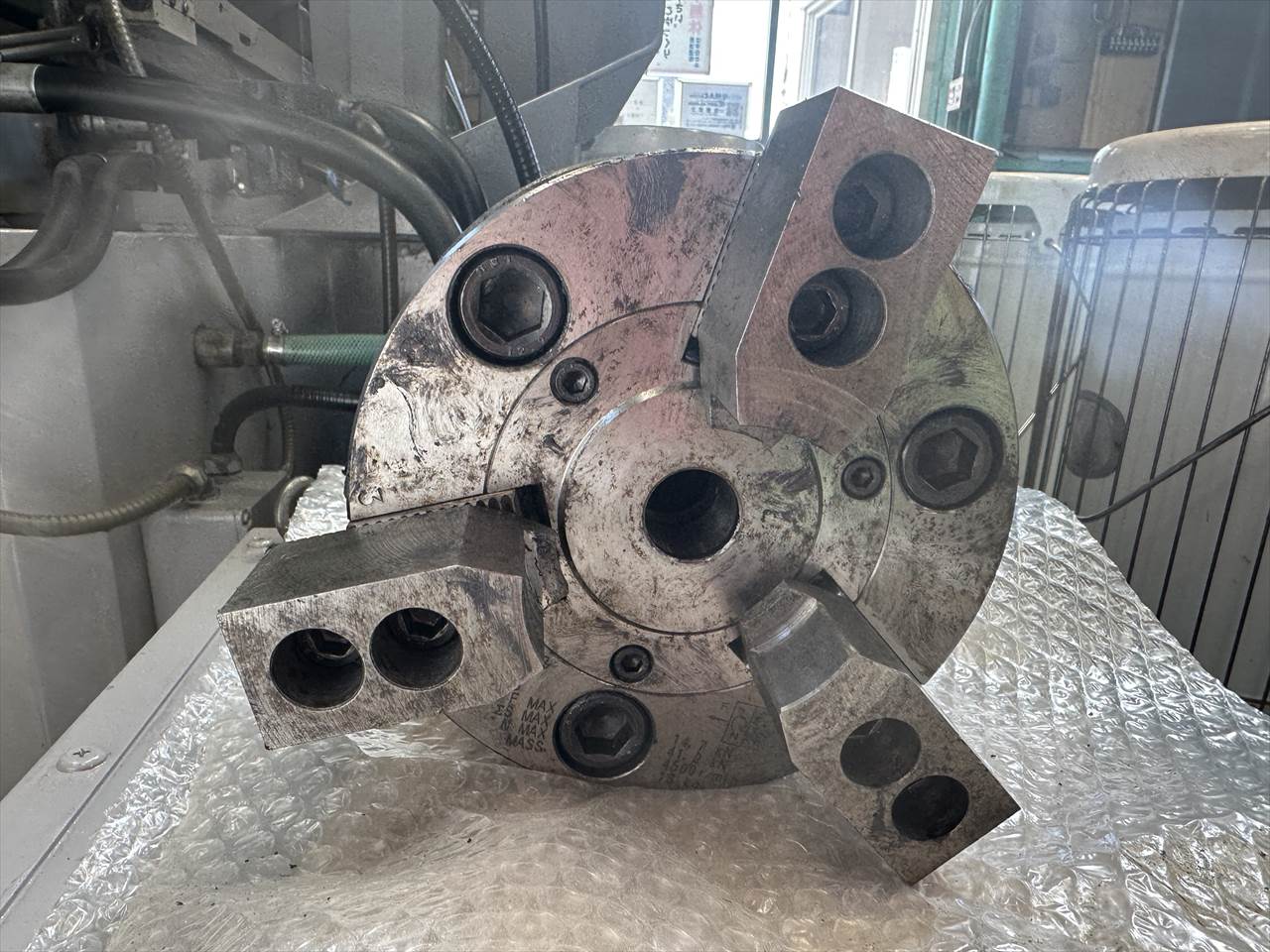

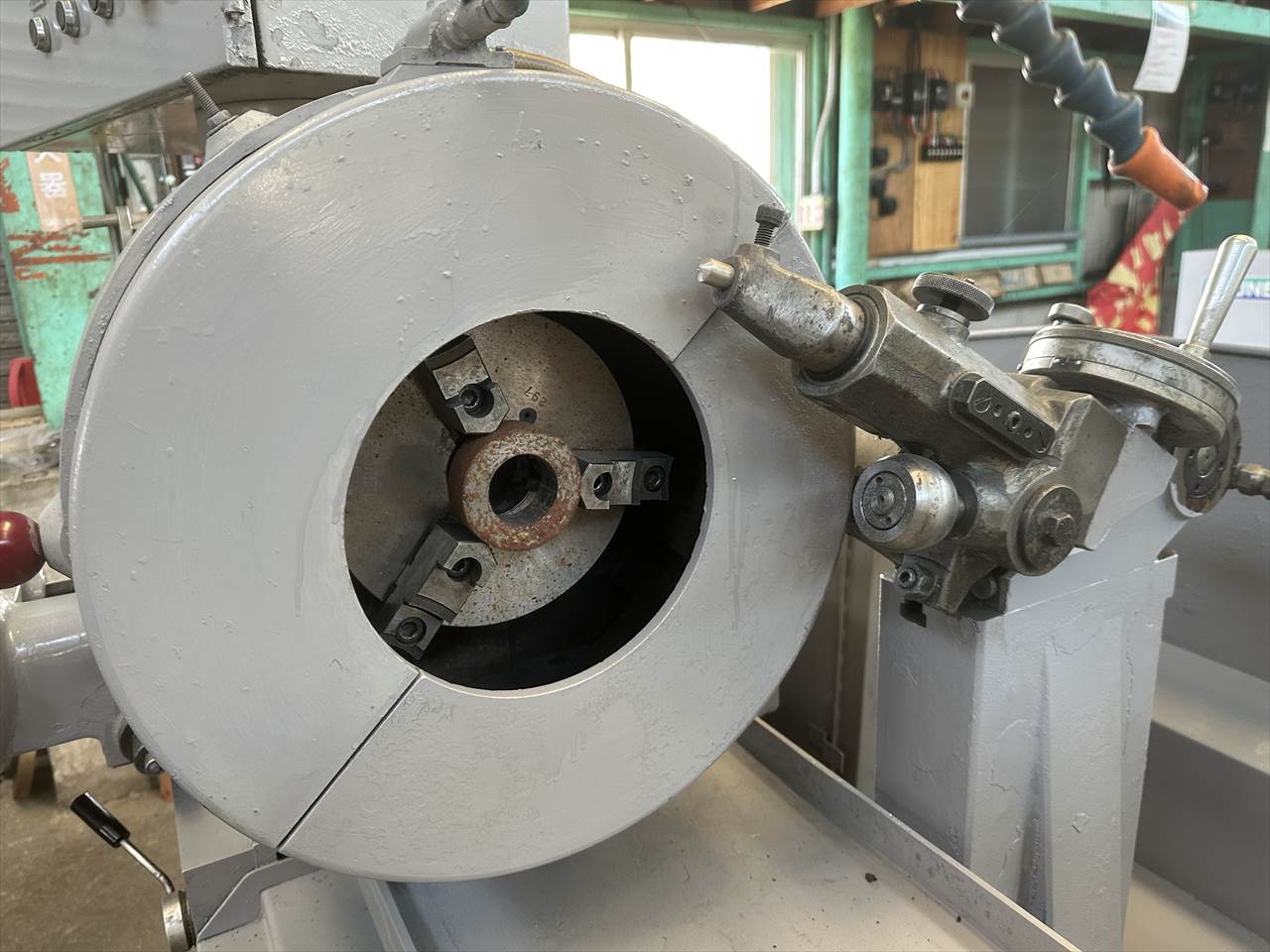

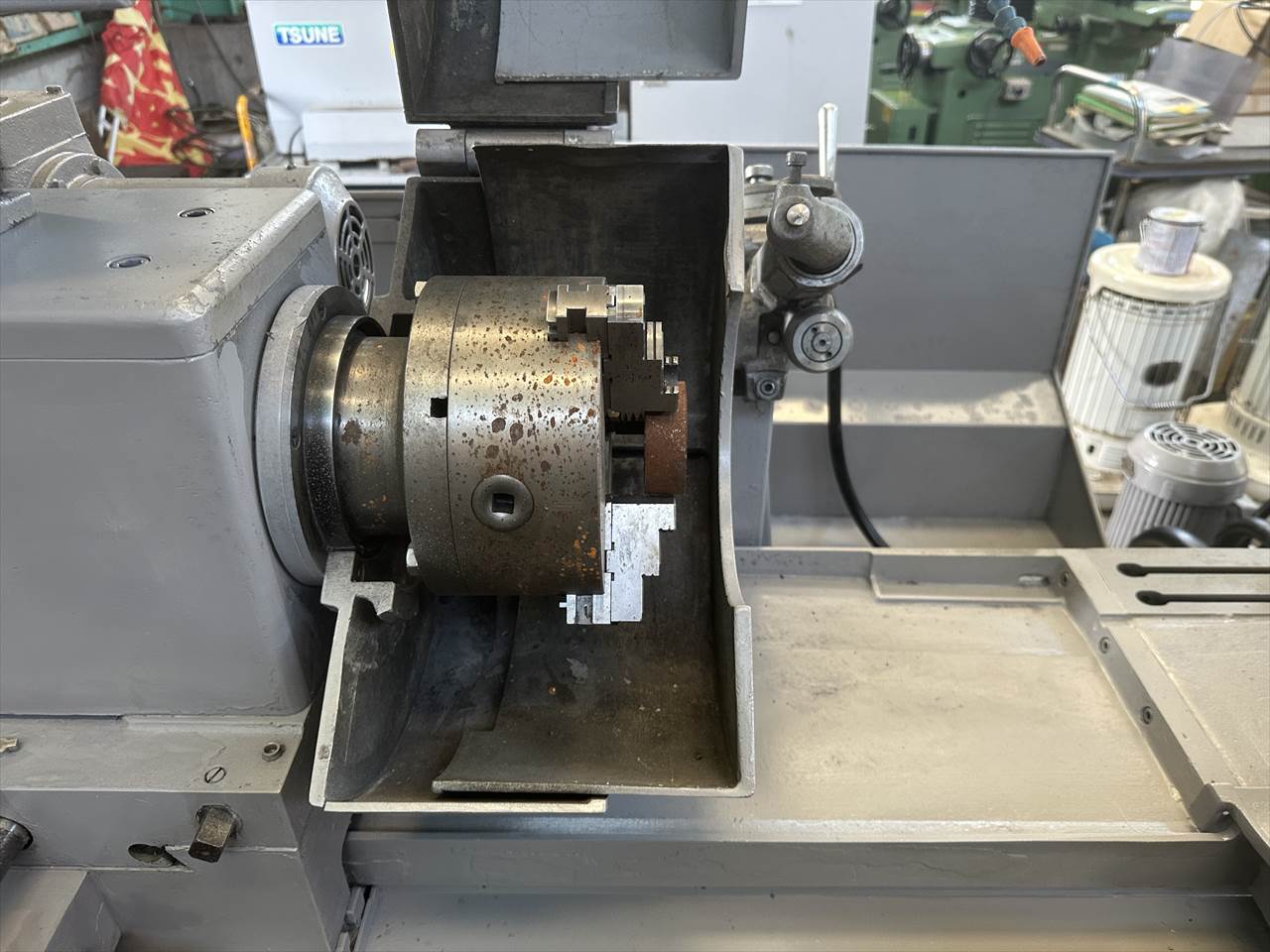

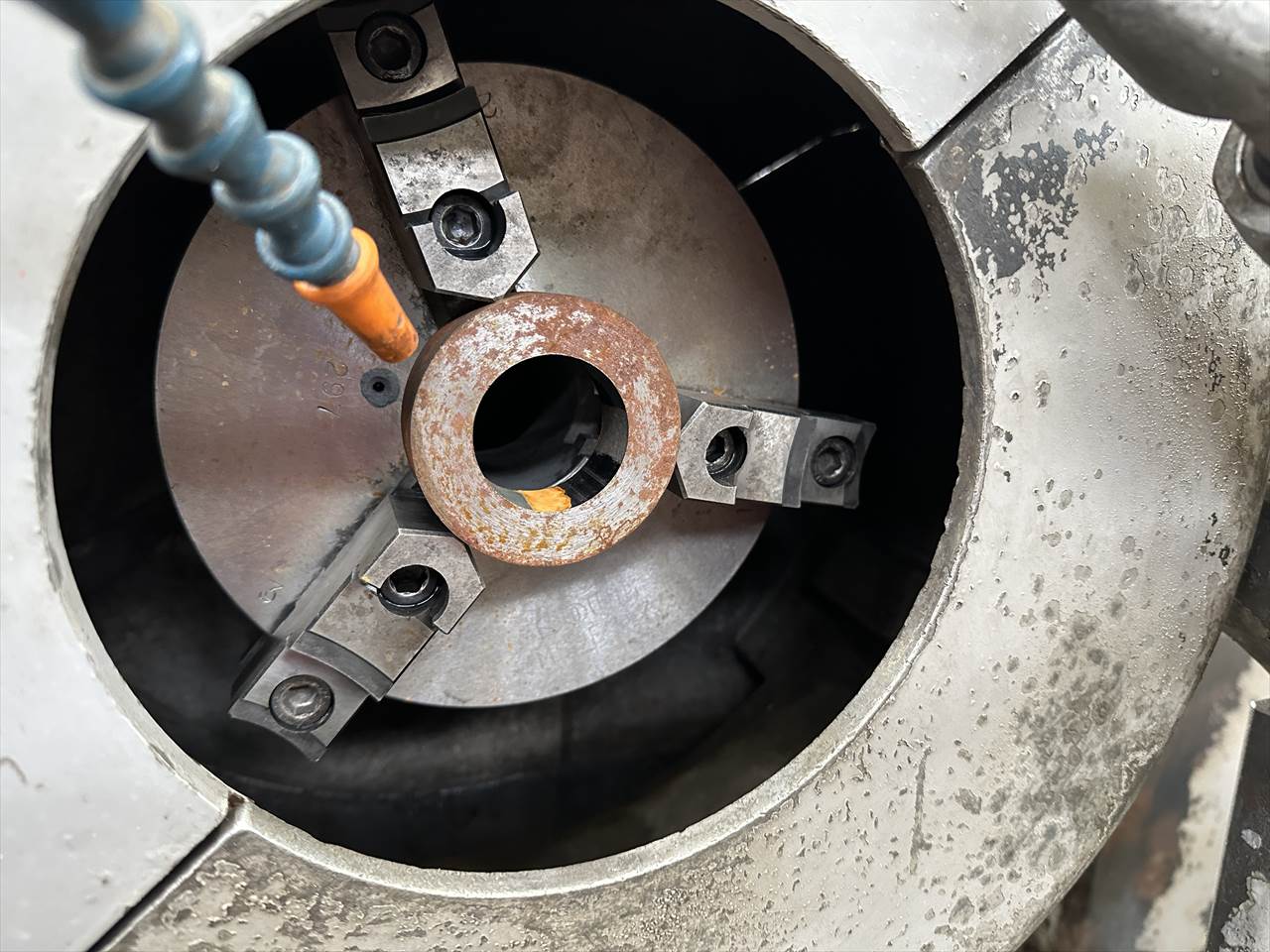

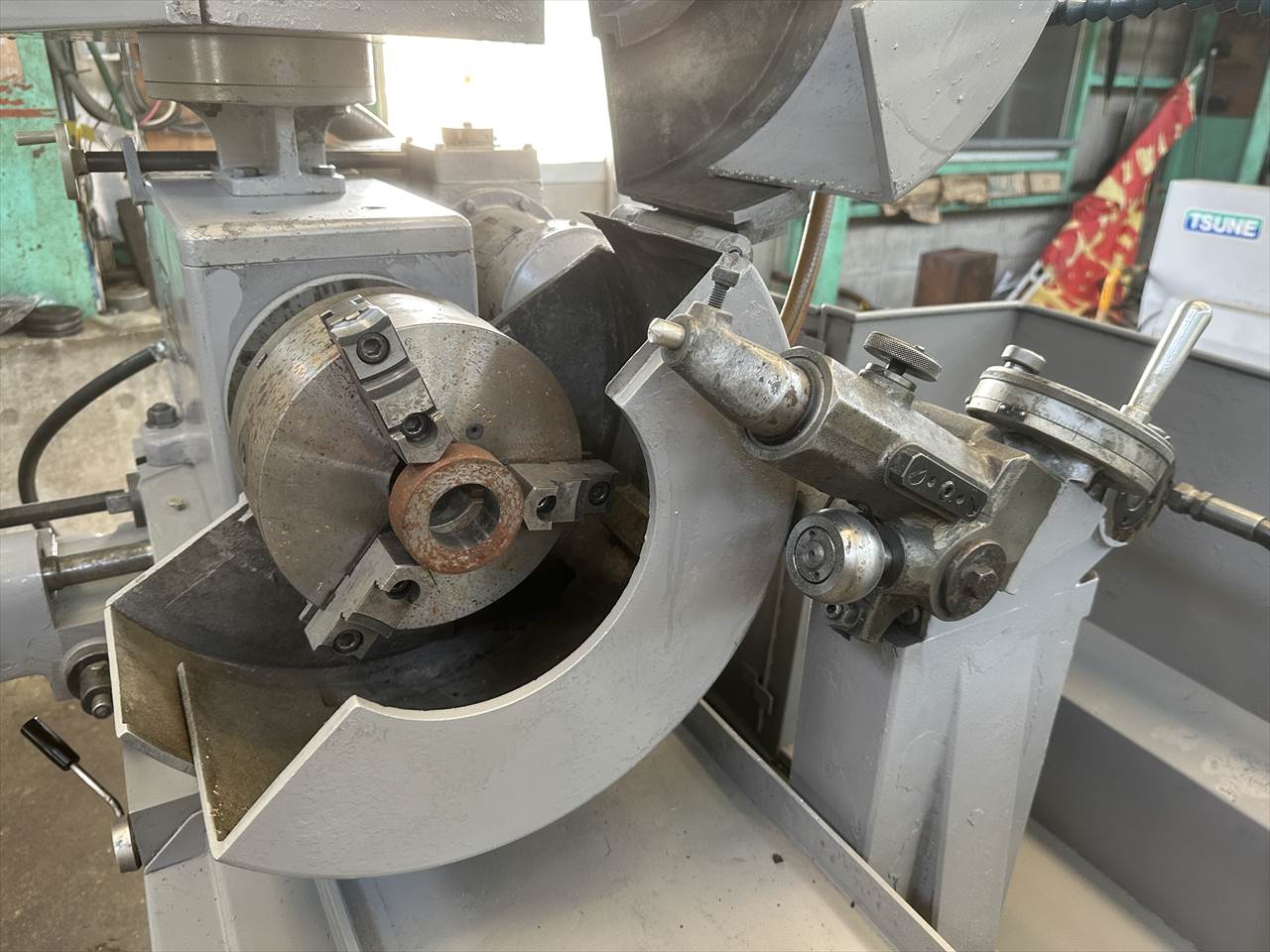

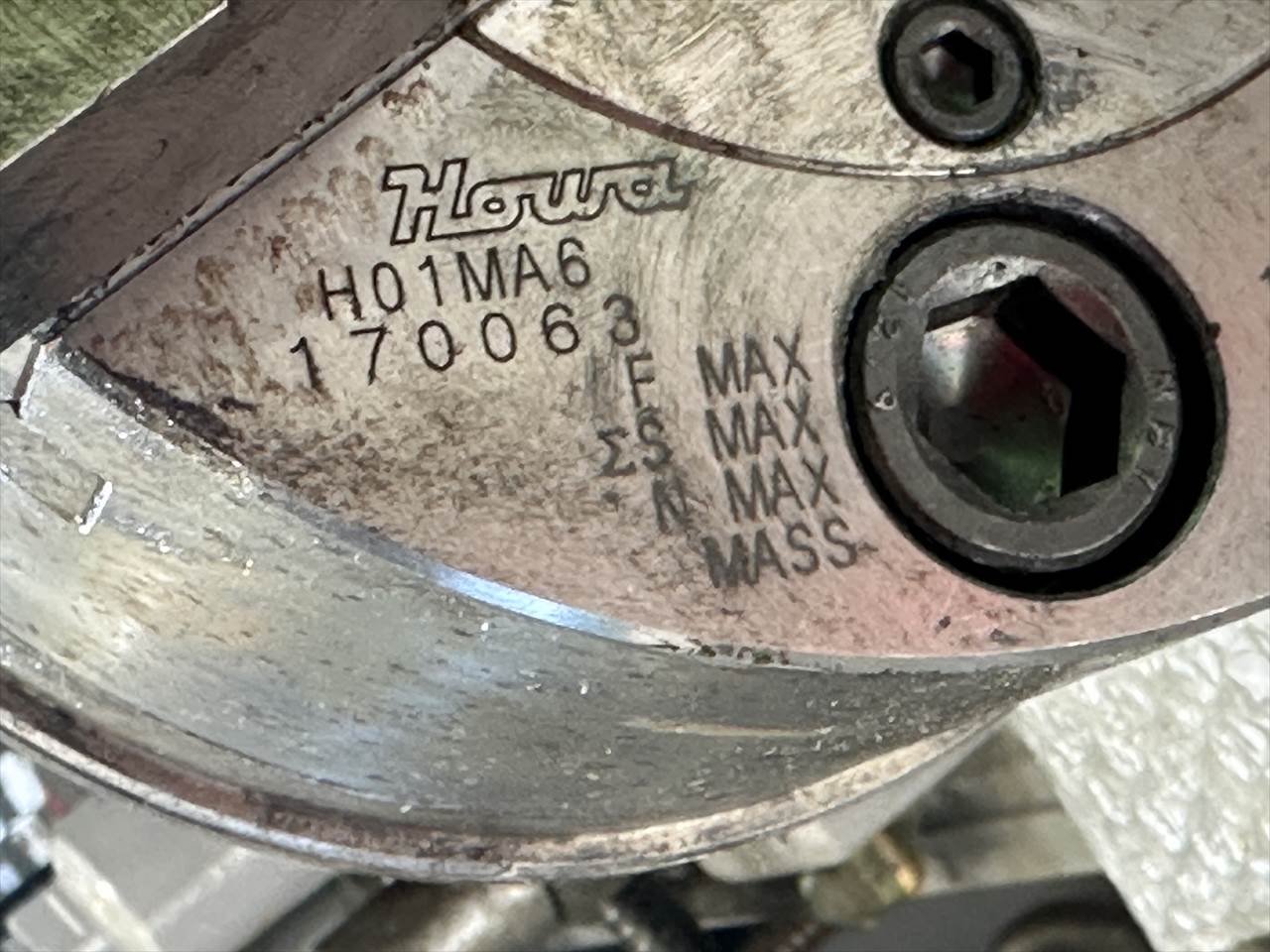

φ175（7インチ）3爪スクロールチャック φ165（6インチ）3爪油圧チャック

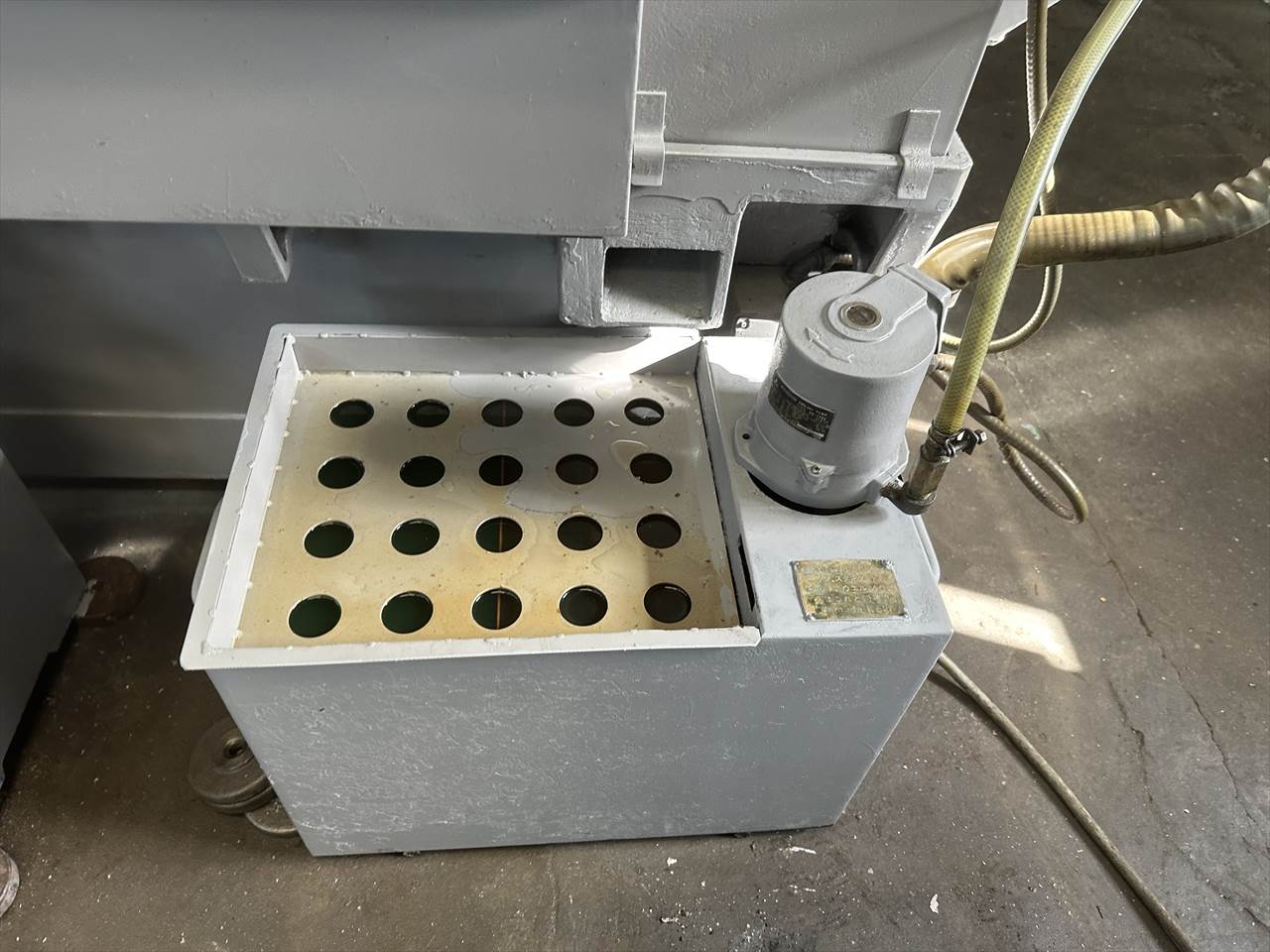

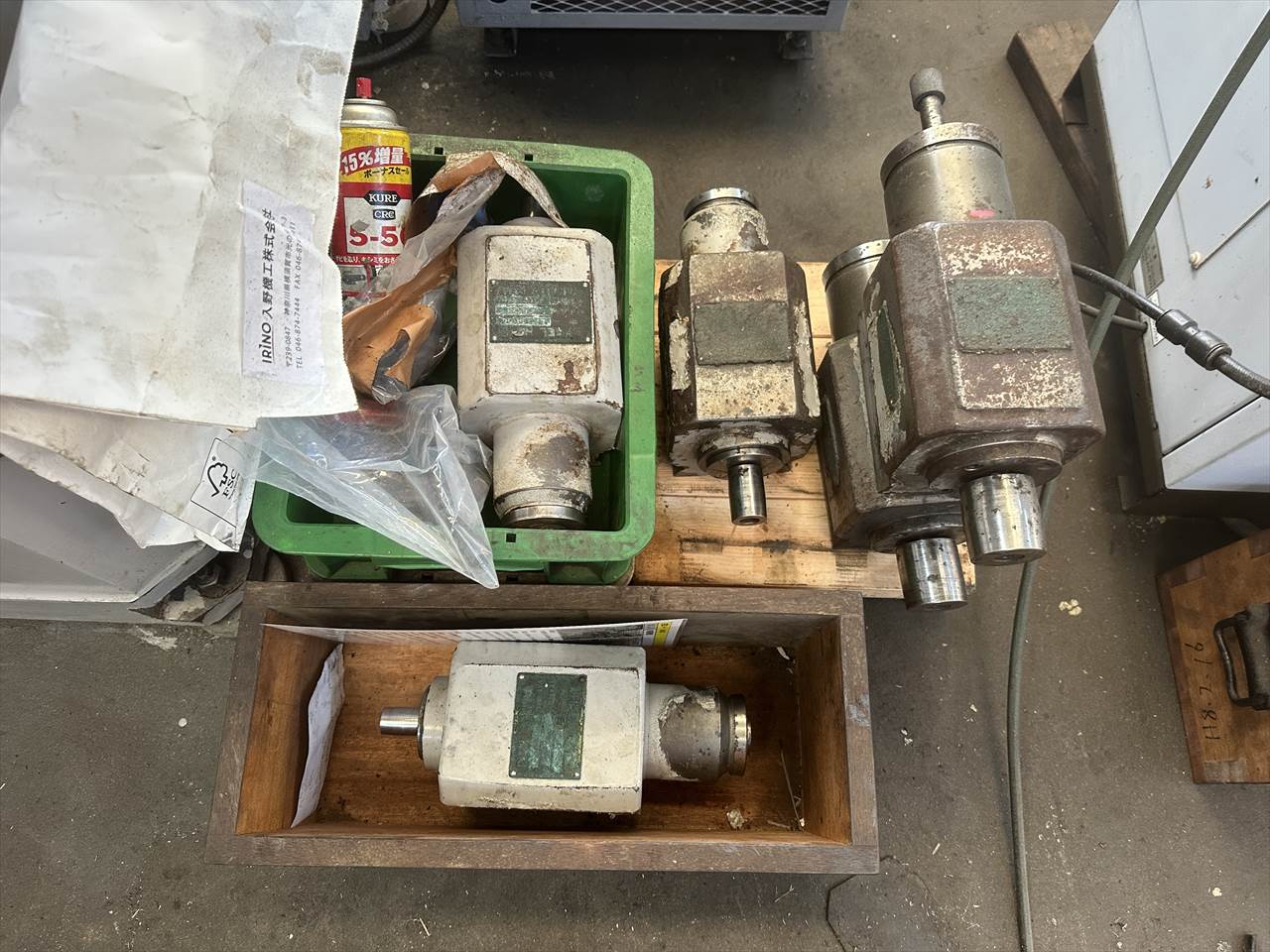

オイルクーラー 砥石軸スピンドル：15000rpm×2台 40000rpm×1台
○研削能力
穴径の範囲：φ8～φ200mm 穴の最大長さ：200mm
○振り
往復台上：φ540mm 水カバー内の振り：φ370
○往復台
左右方向最大移動量：520mm 左右移動速度（油圧無段変速）：0～9m/min
○主軸回転数（2段プーリー×リングコーン無段変速）
50Hz：30～180 120～720rpm 60Hz：36～215 140～860rpm

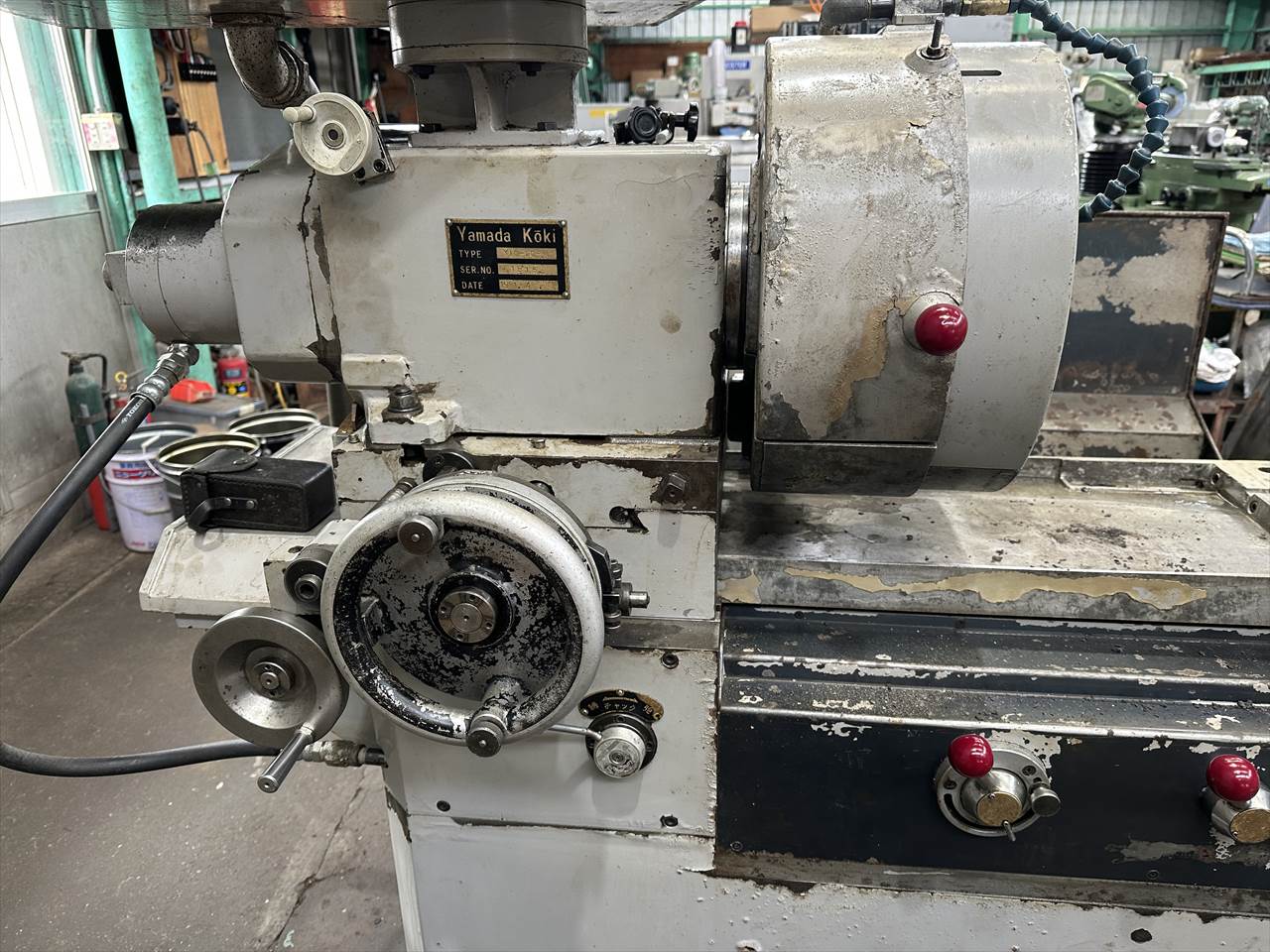

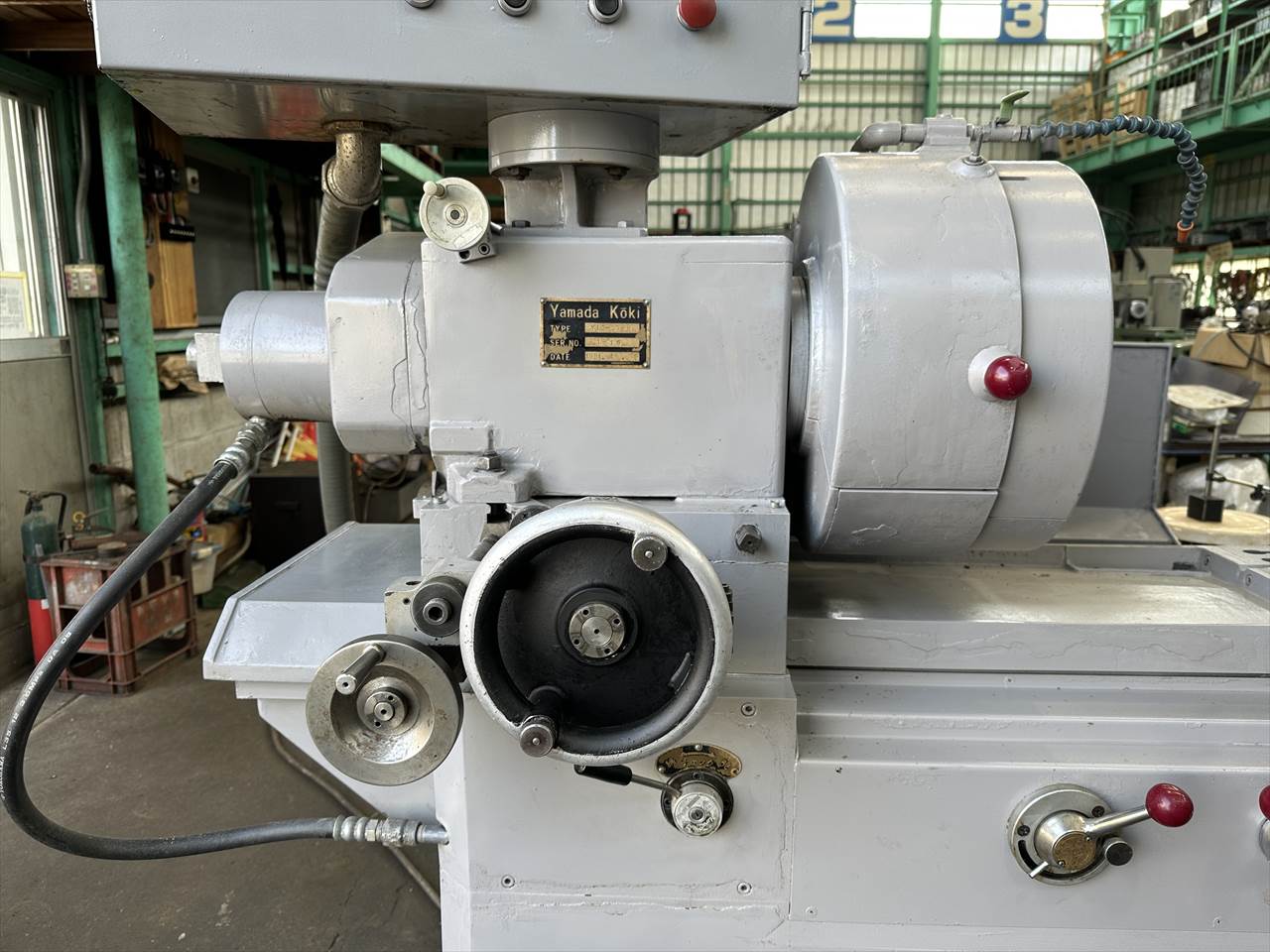

○主軸台
前後方向 最大移動距離240mm 長手方向 最大移動距離：200mm 旋廻角度：10°
○主軸
フランジ外径φ125mm 主軸穴テーパ型式：M.T.№5

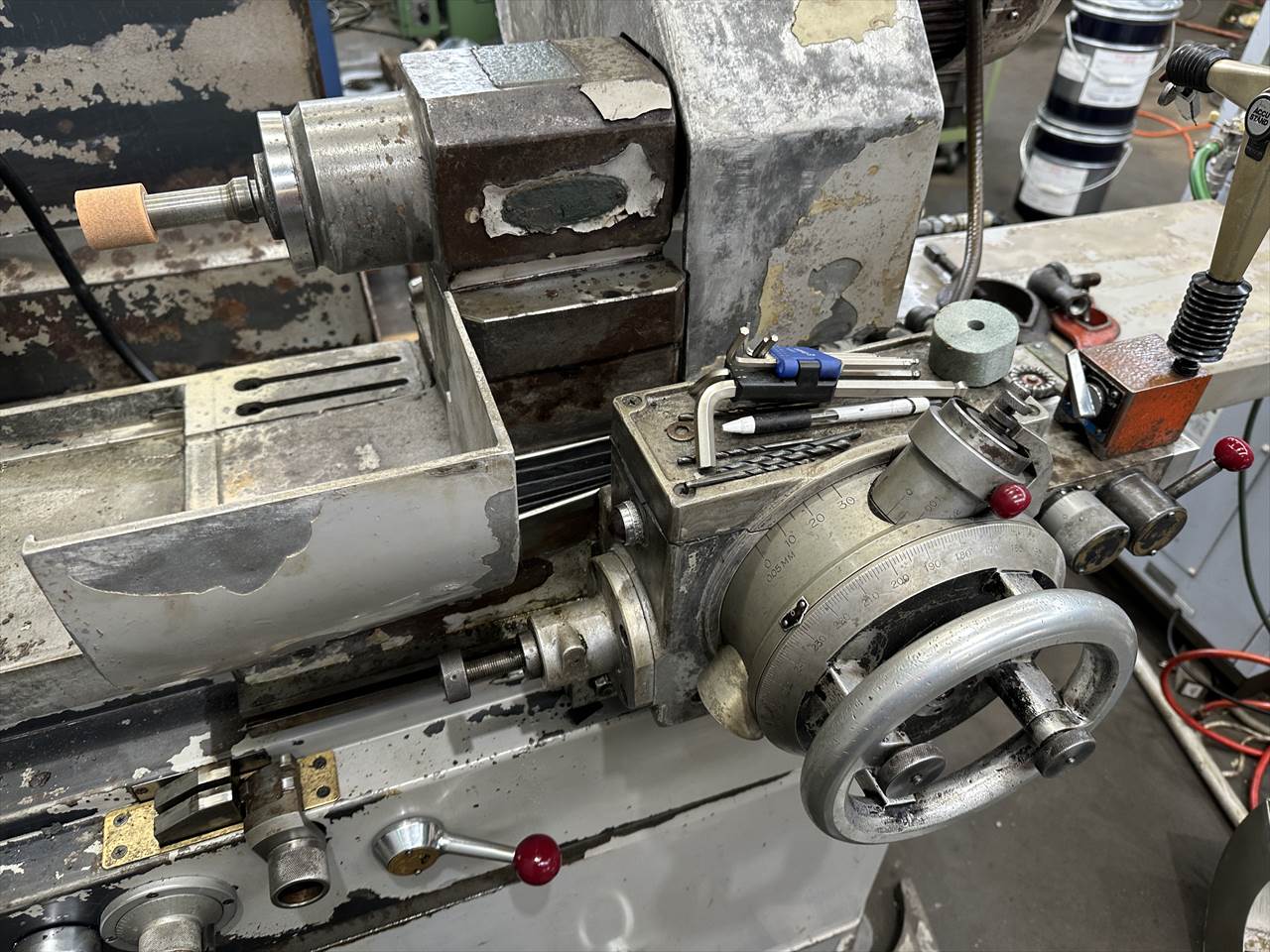

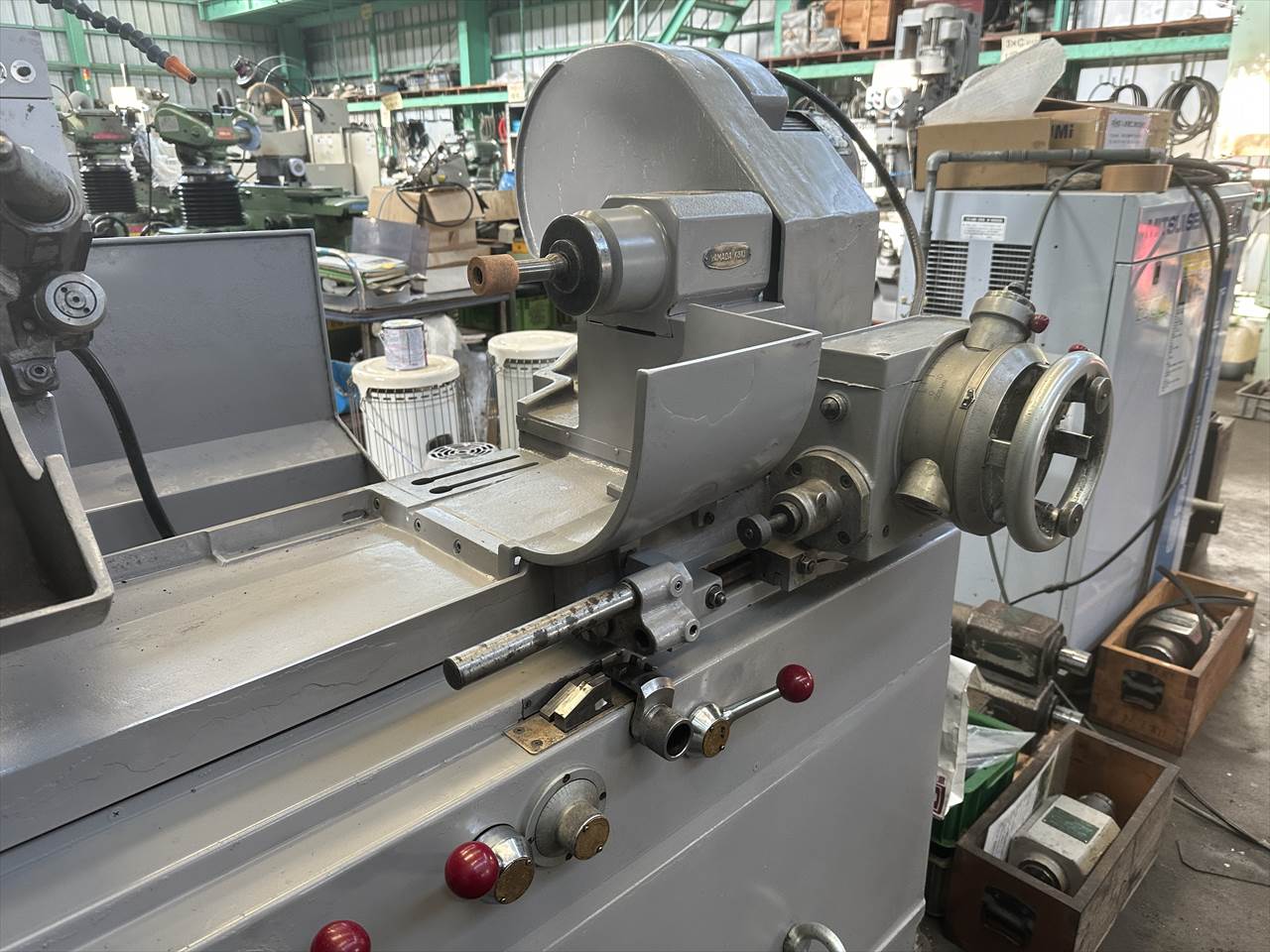

○砥石軸
切込量（1目盛り）：0.005mm 切込方向最大移動距離：100mm
切込送り方式：油圧自動送り

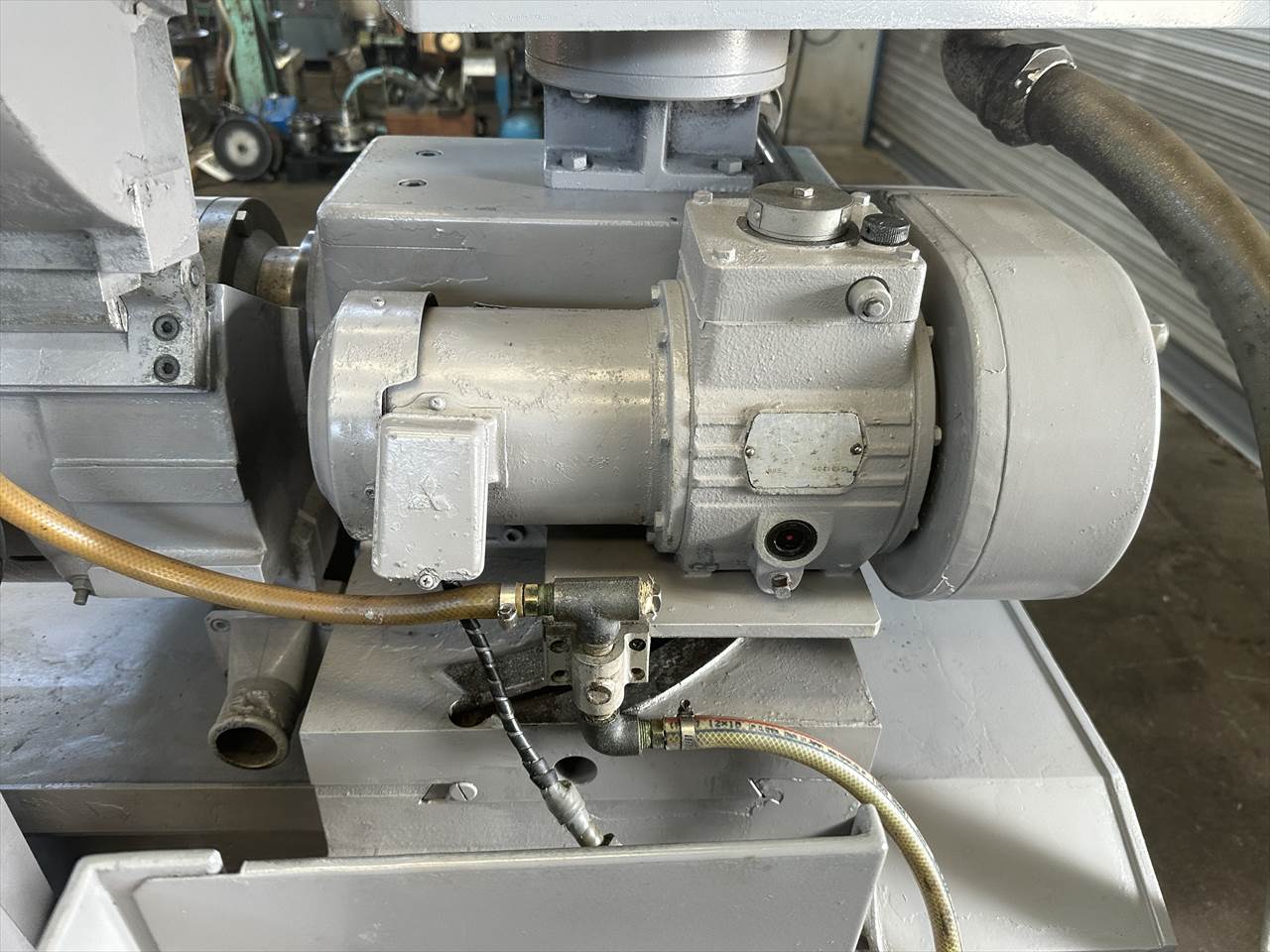

○モータ出力
主軸用：0.4kw4P 砥石軸用：2.2kw2P 油圧用：0.75kw4P
研削液用：100W2P オイル冷却用：50W4P

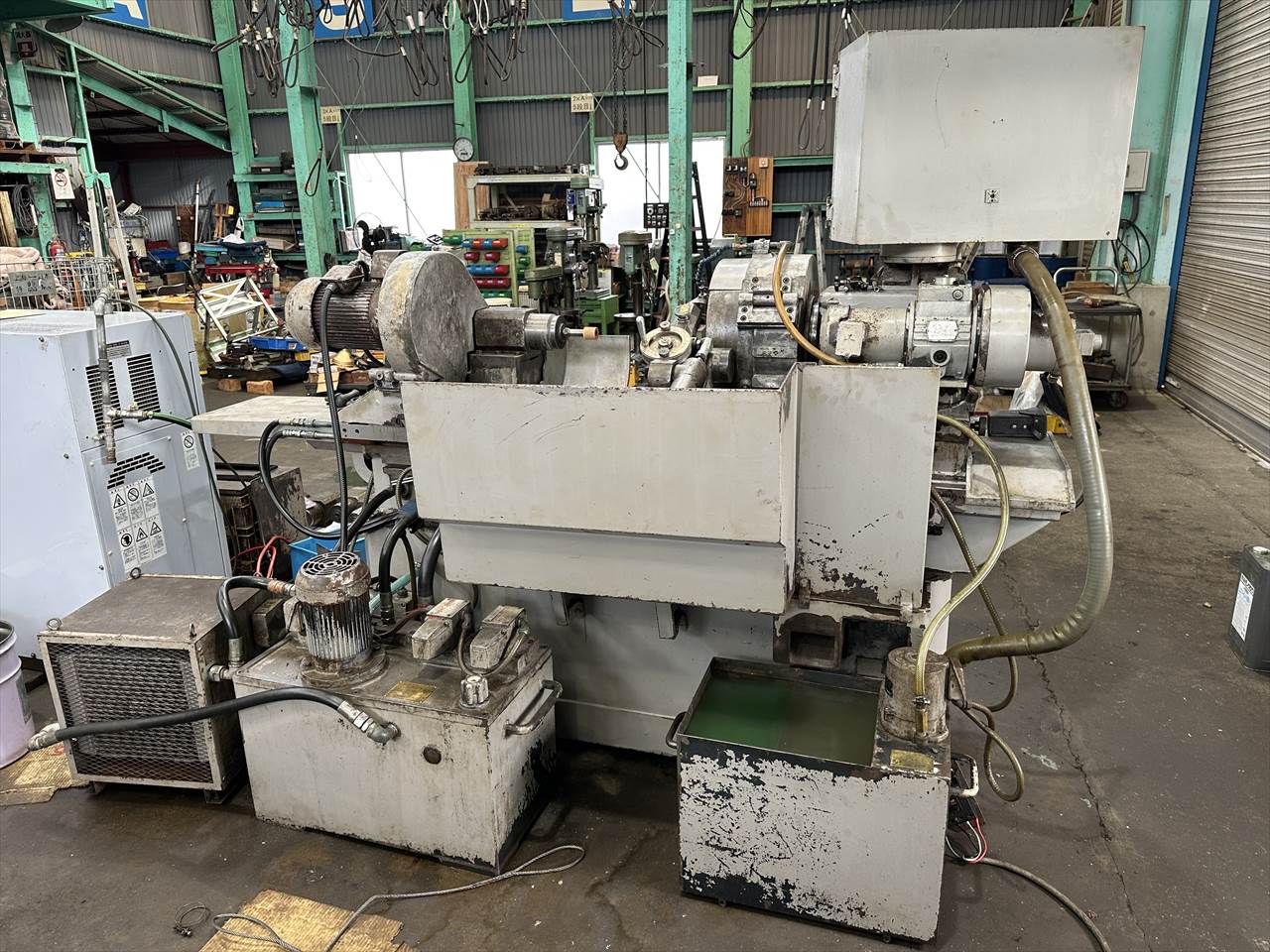

○タンク容量

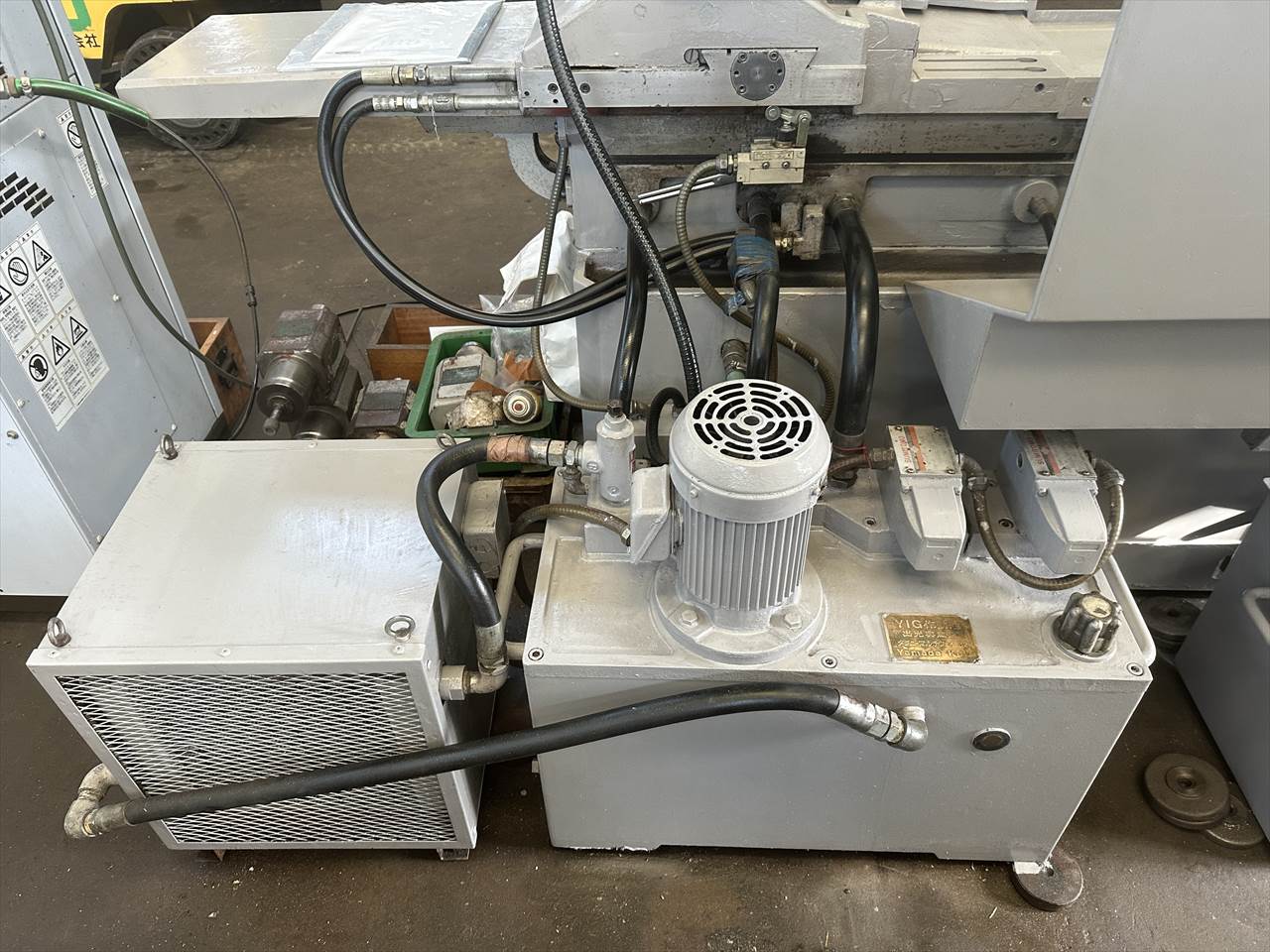

オイルタンク：70L 研削液タンク：70L
○機械の大きさ
幅2600×奥行1350×高さ1840mm 総重量2000㎏
|
| 参考資料 |
本ページに概要・仕様を記載しています。下記PDFは参考資料です。
【補足資料】メーカー仕様PDF
|
本品は、中古機の内面研削盤です。
使用用途や適合機種については、仕様・寸法をご確認のうえ、必要に応じてお問い合わせください。
在庫状況は随時変動します。
※ホームページの内容と現品に相違がある場合は、現品を優先させて頂きます。

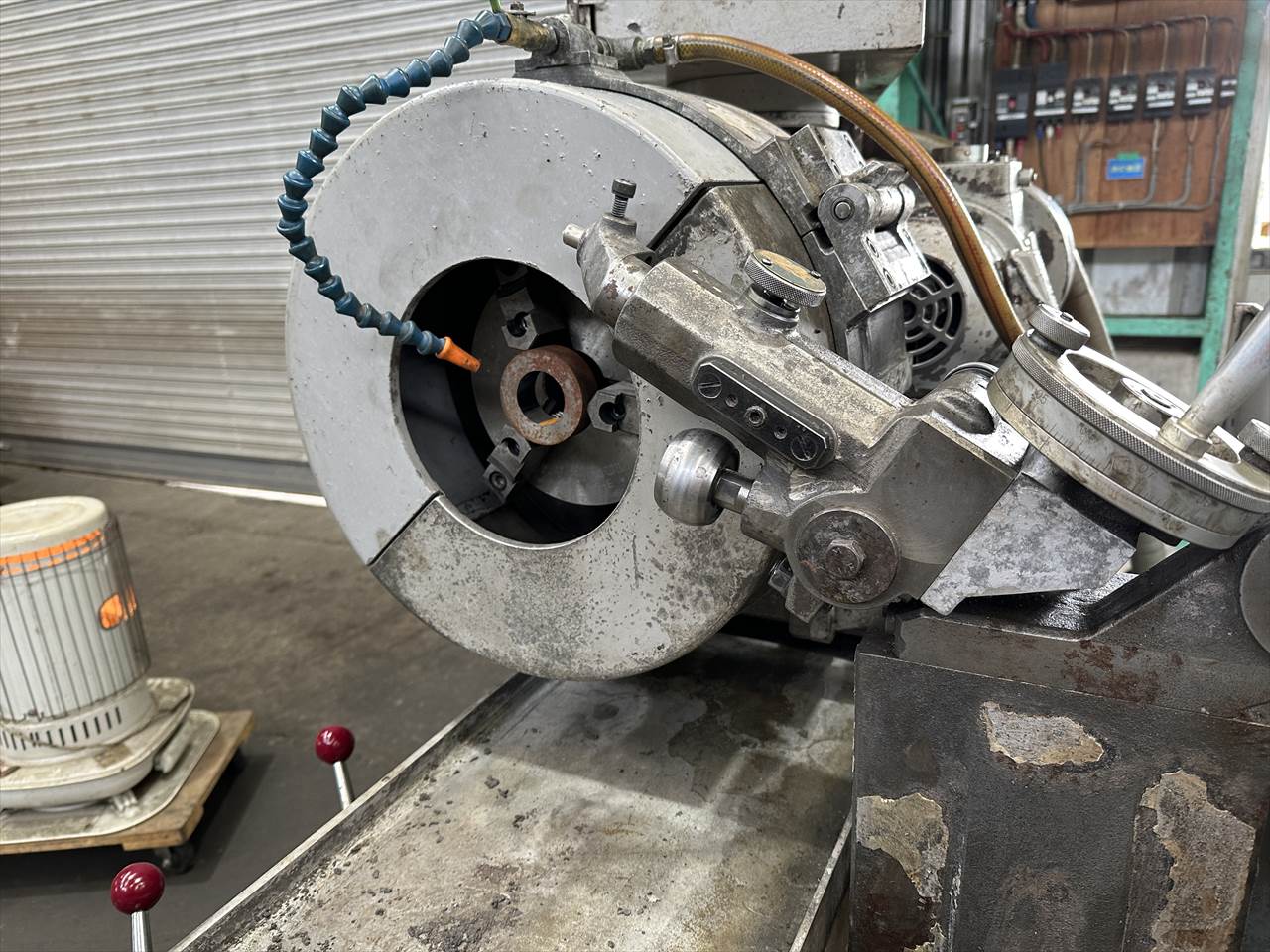

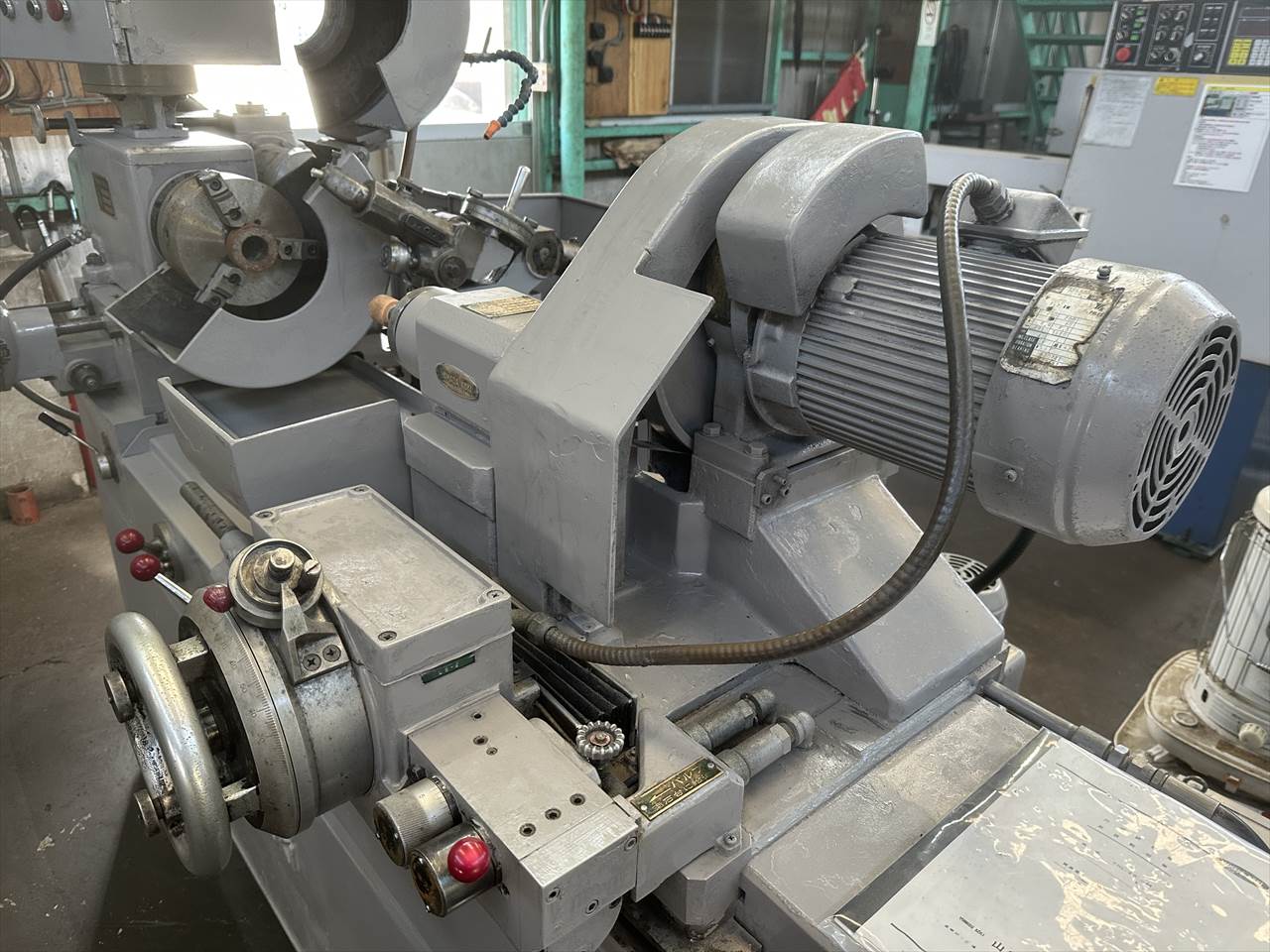

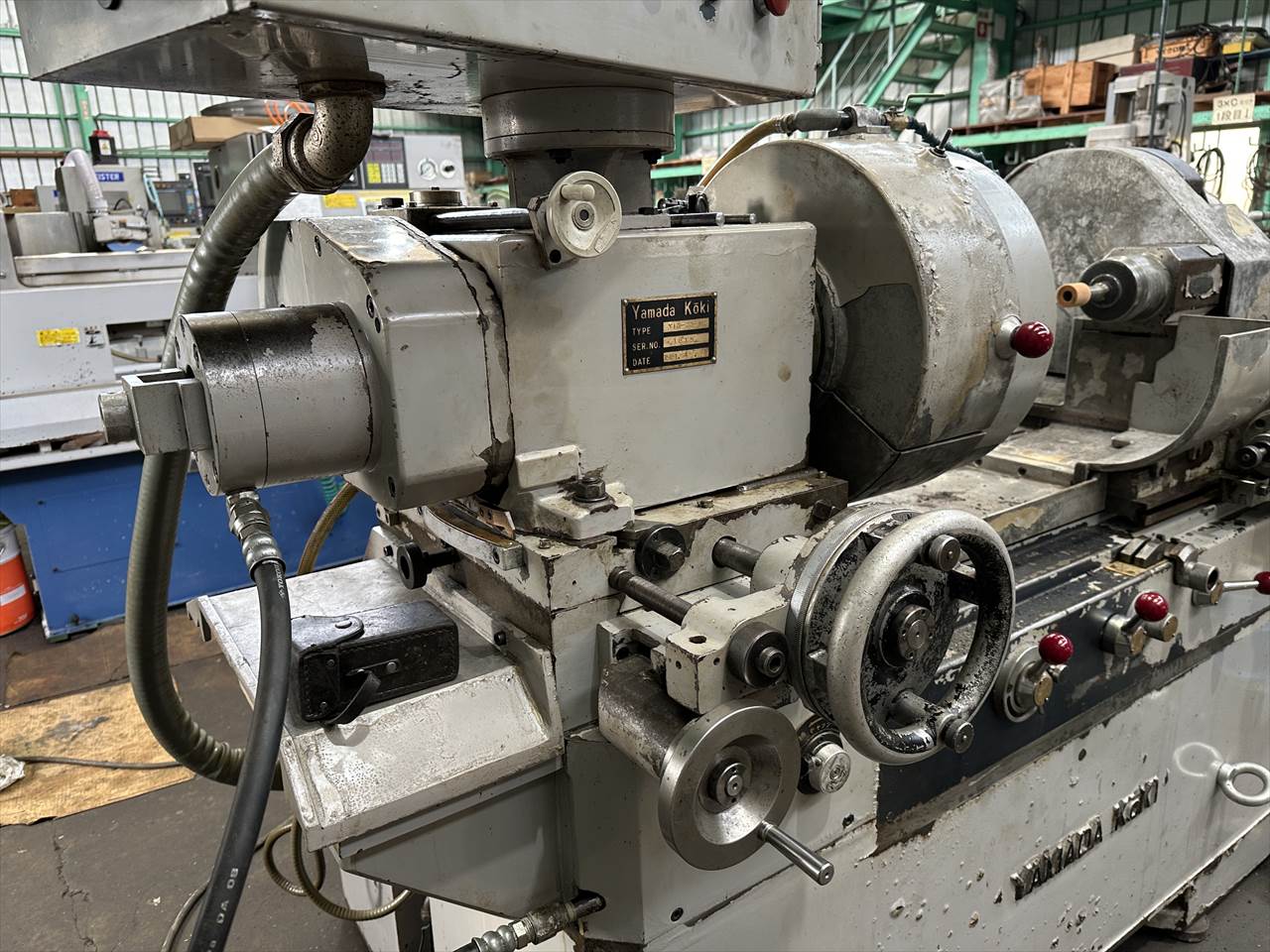

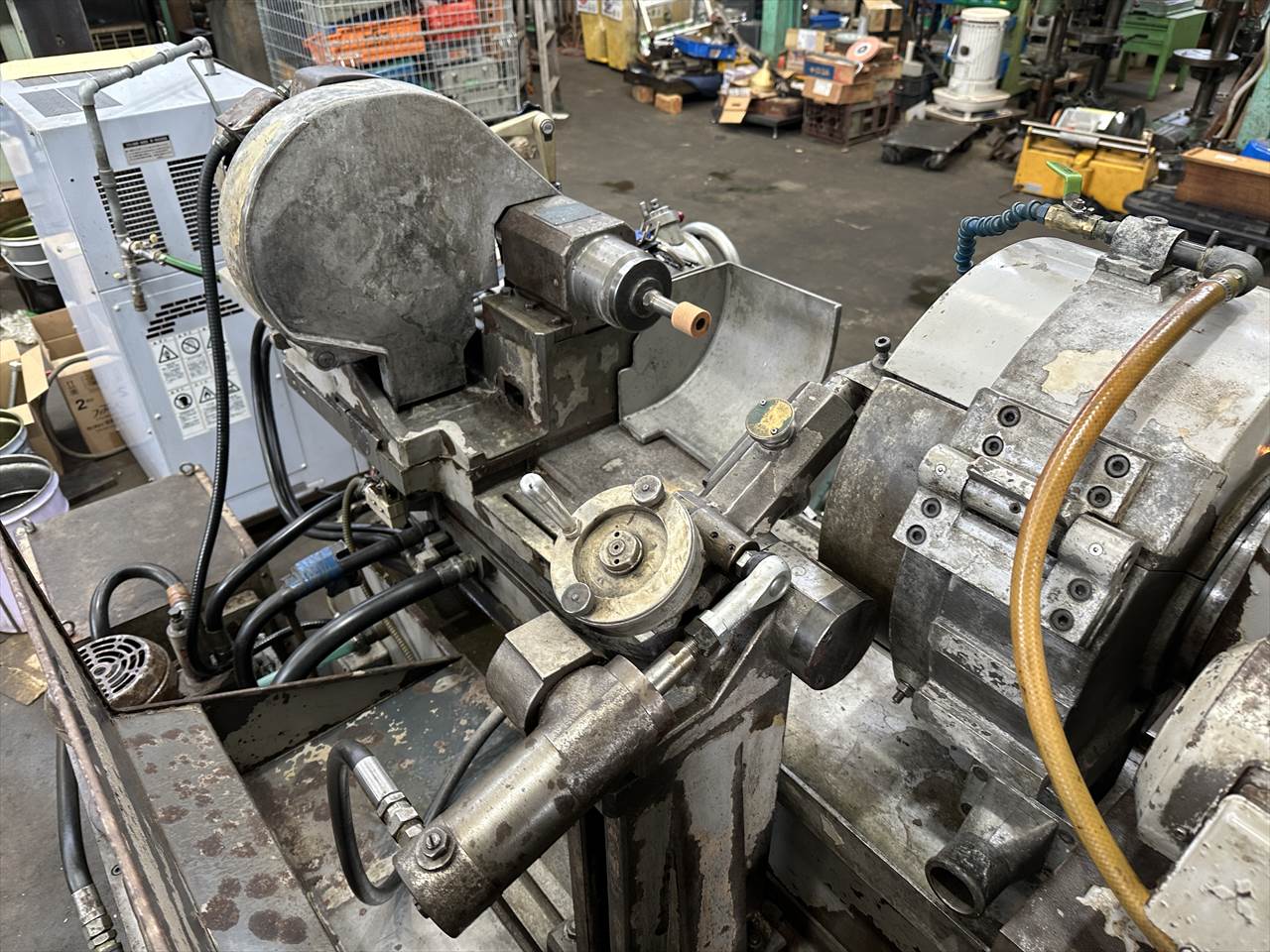

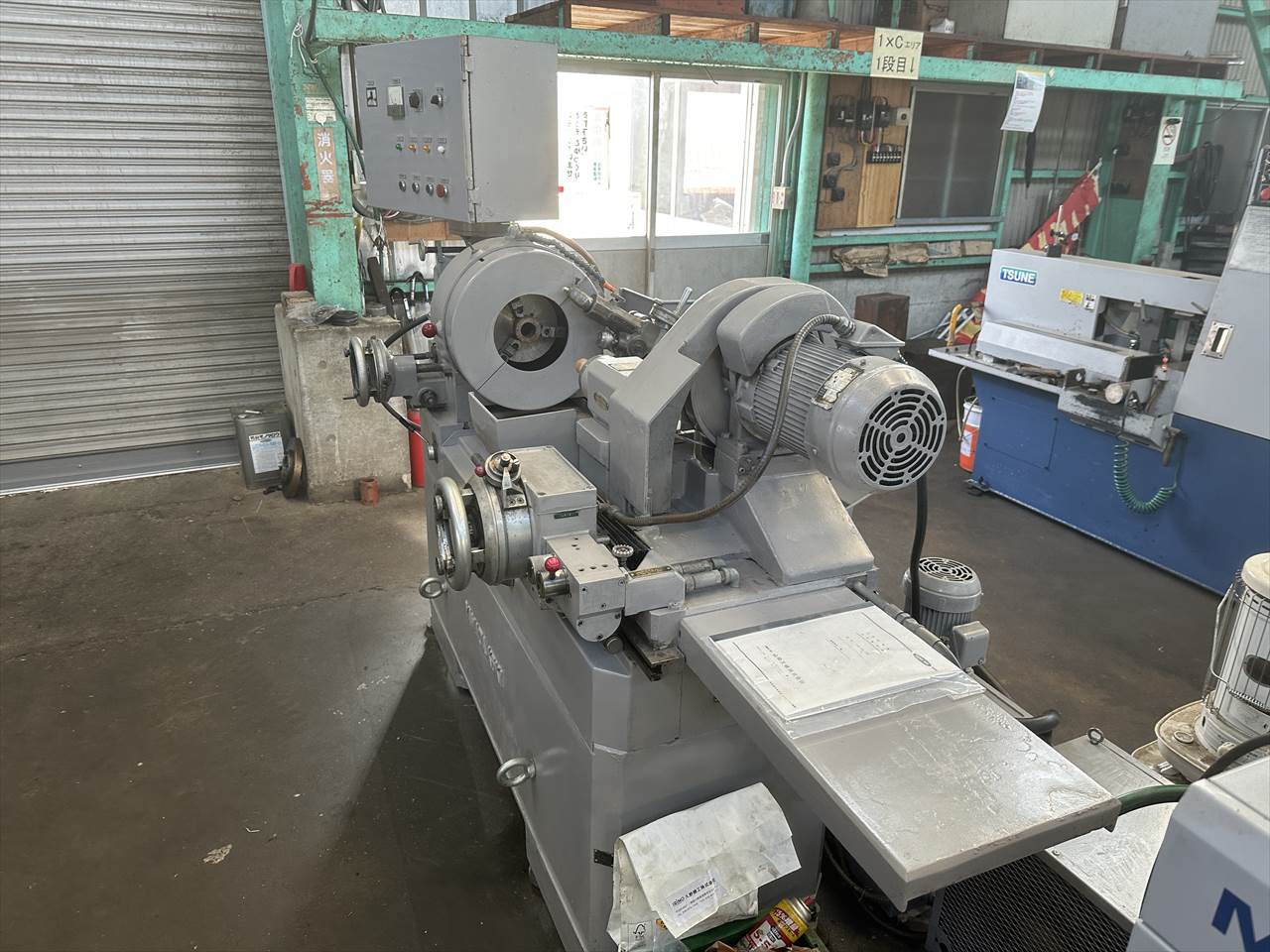

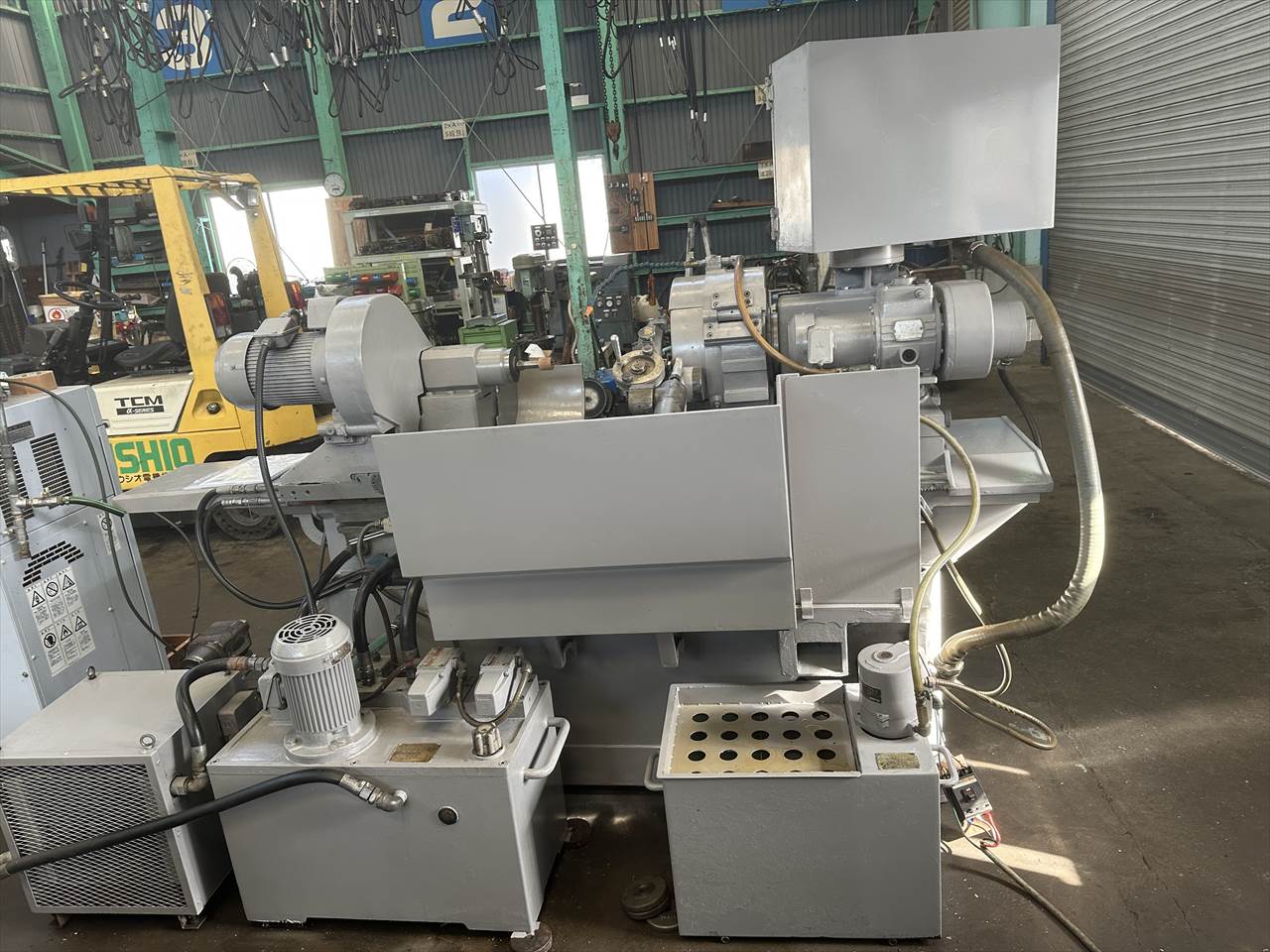

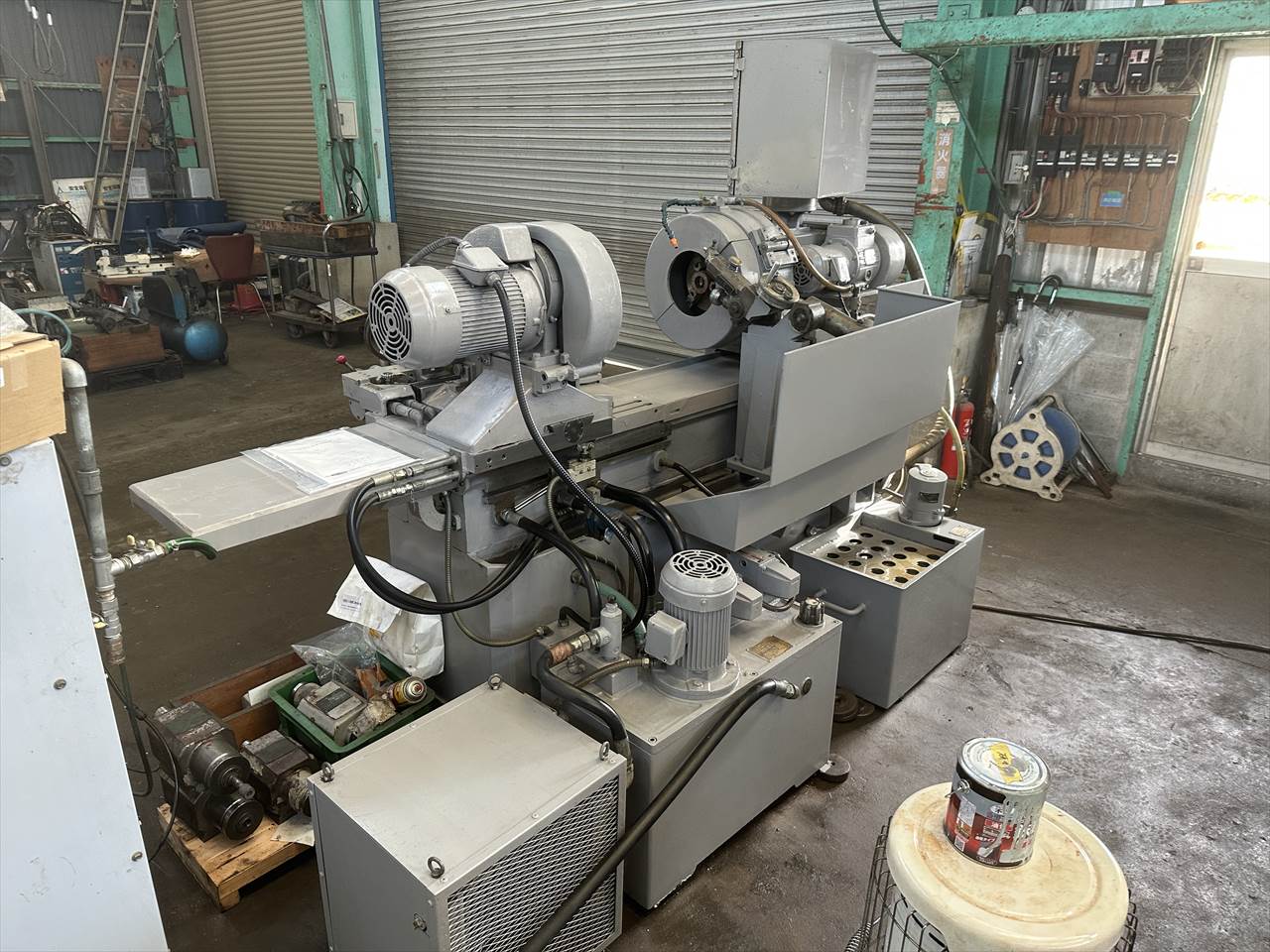

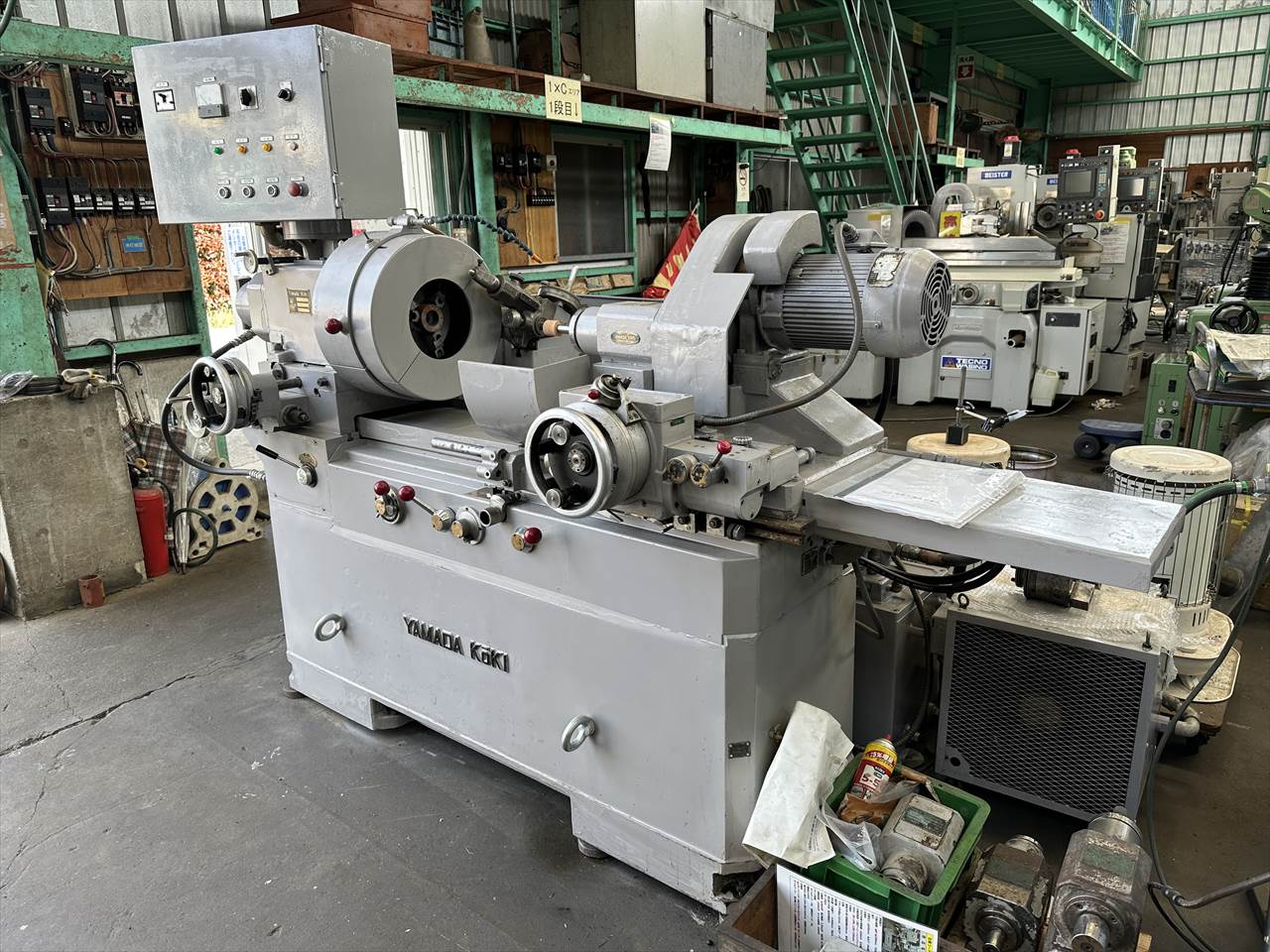

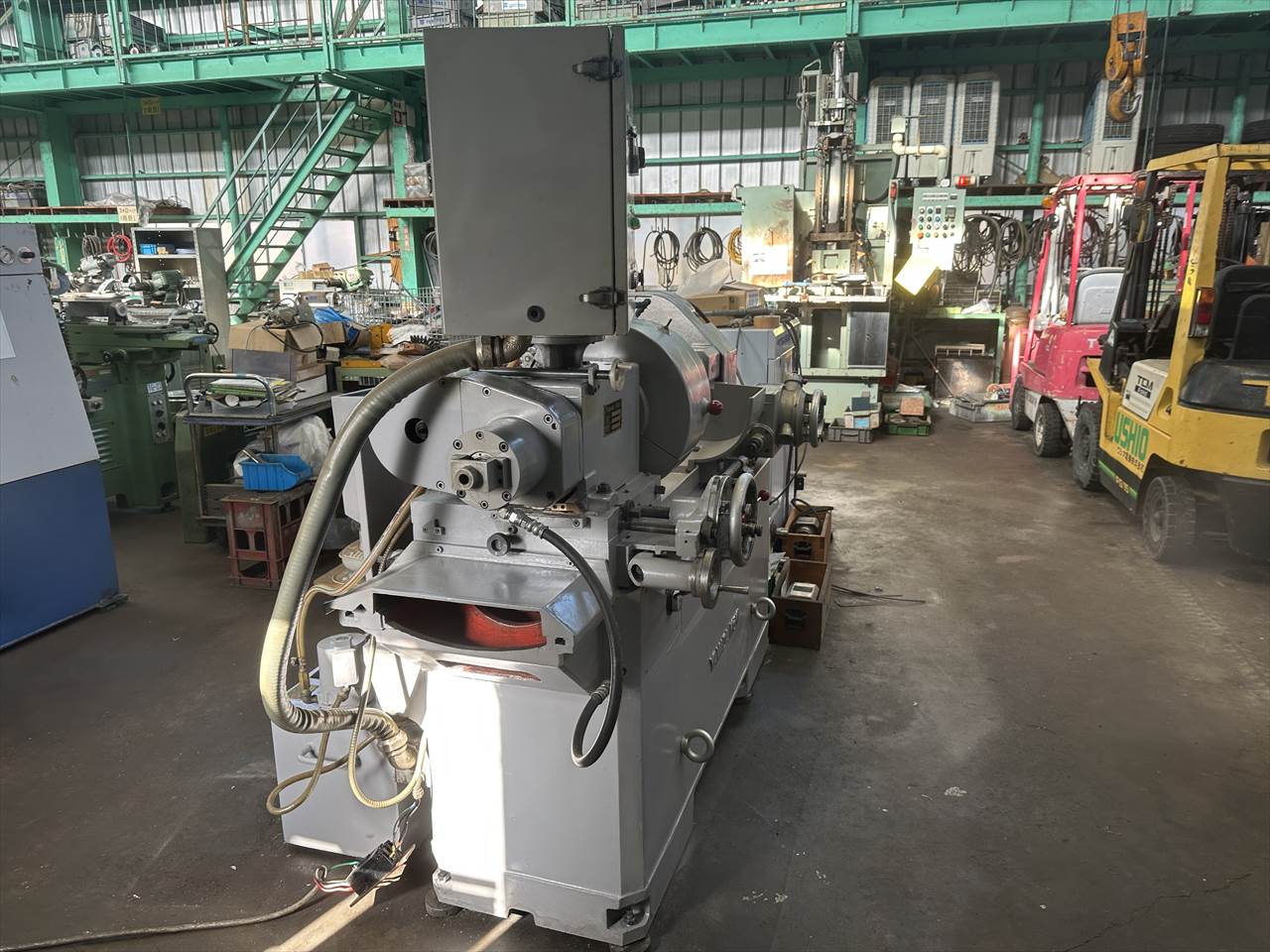

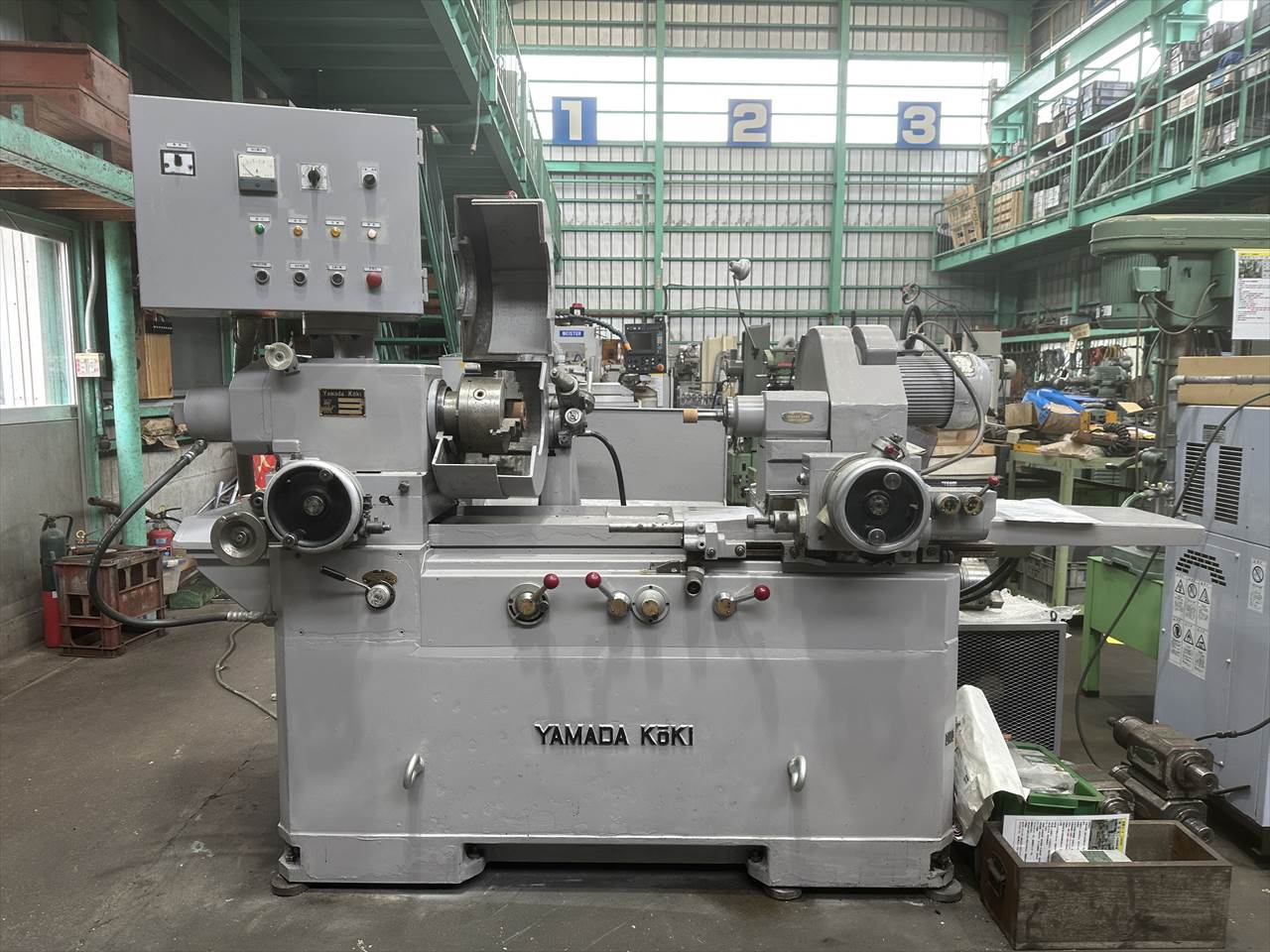

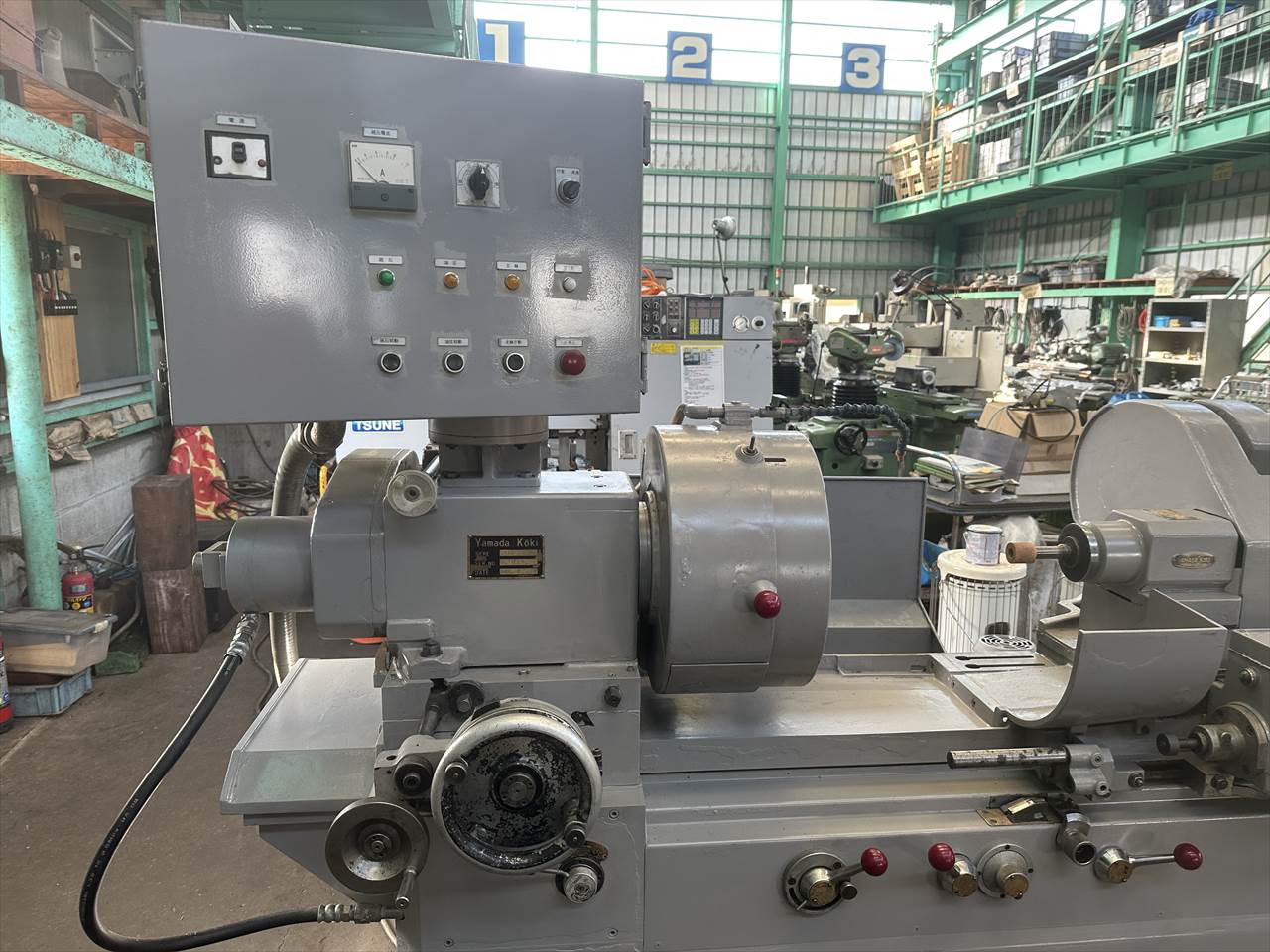

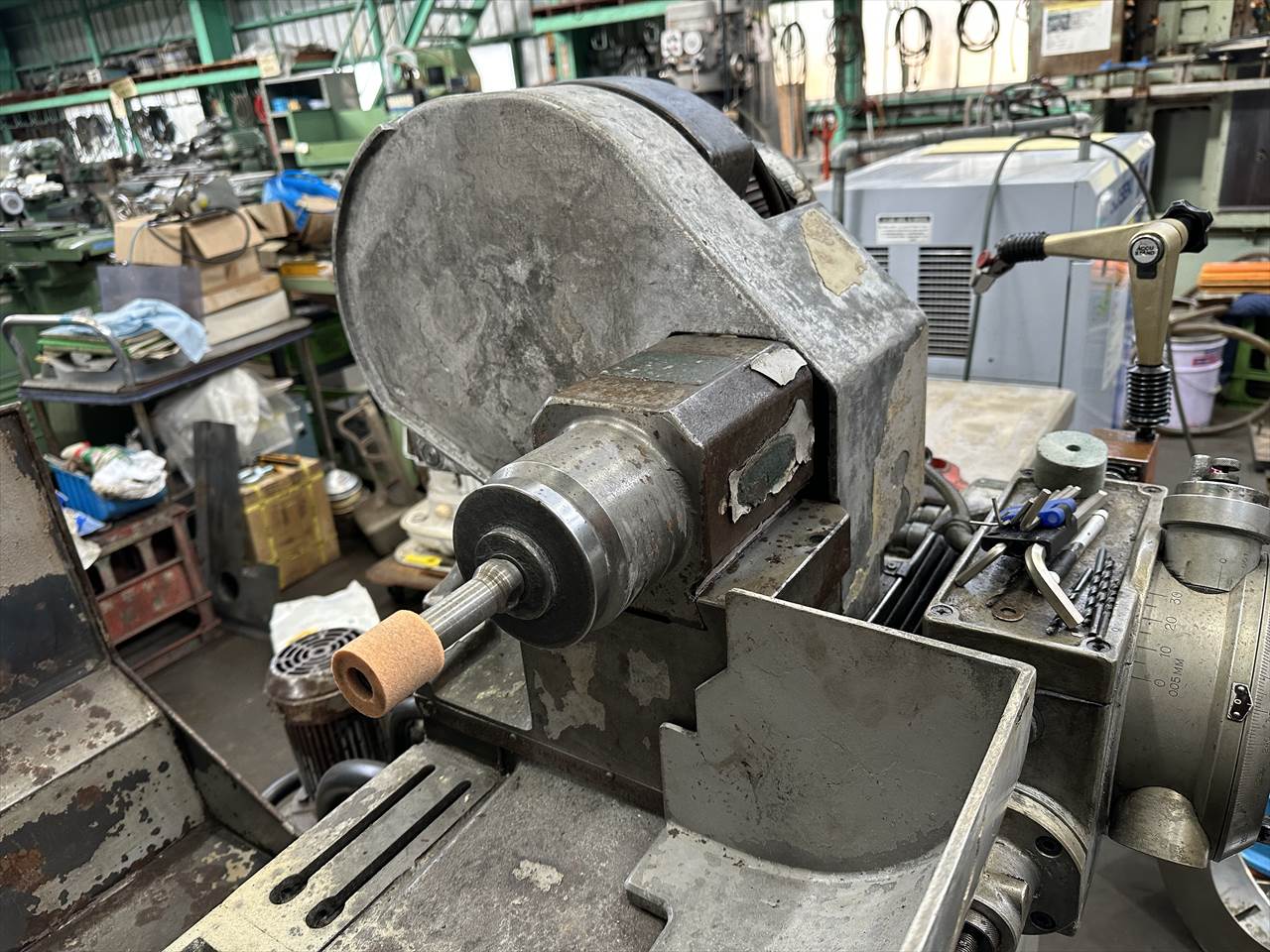

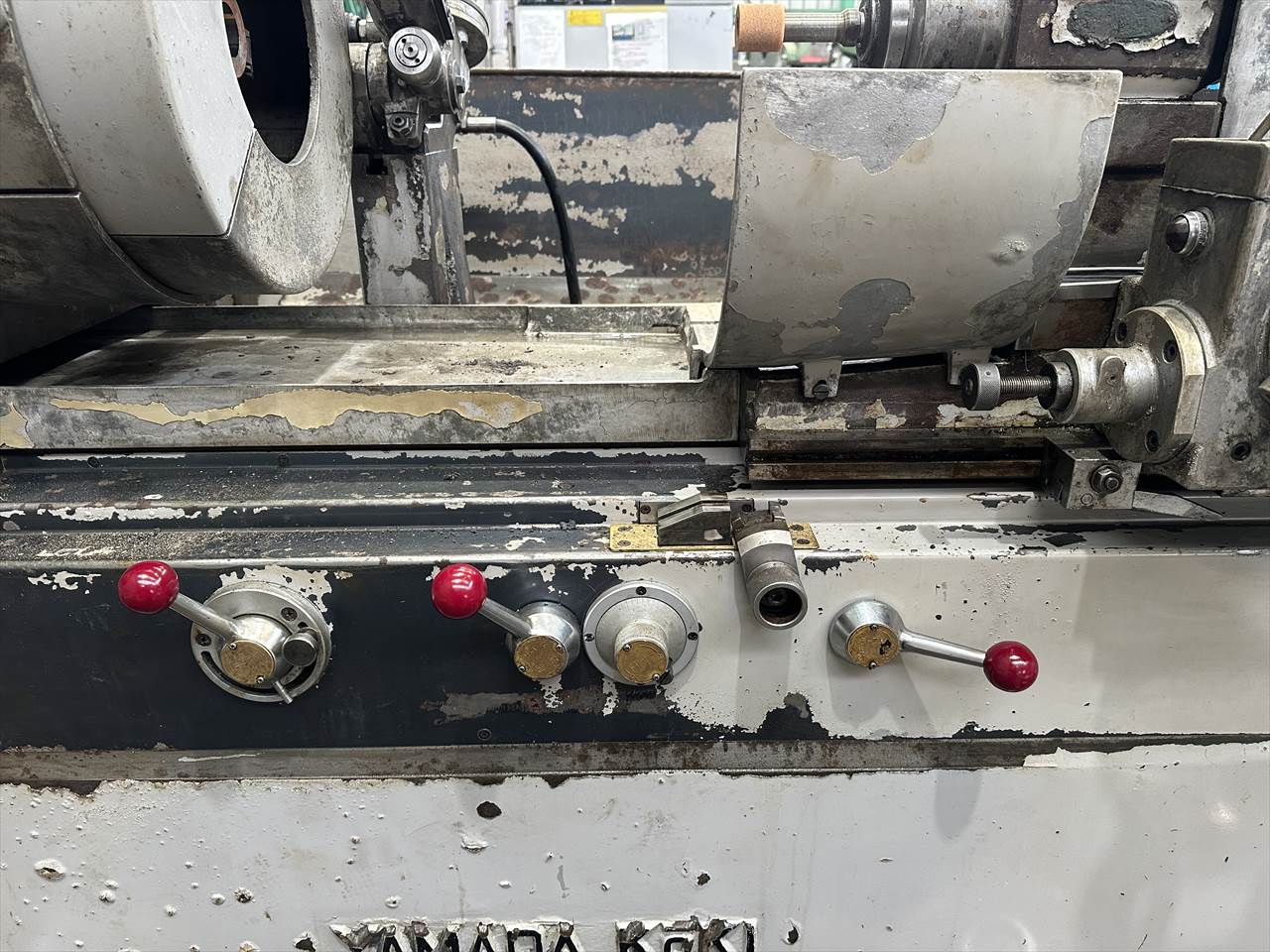

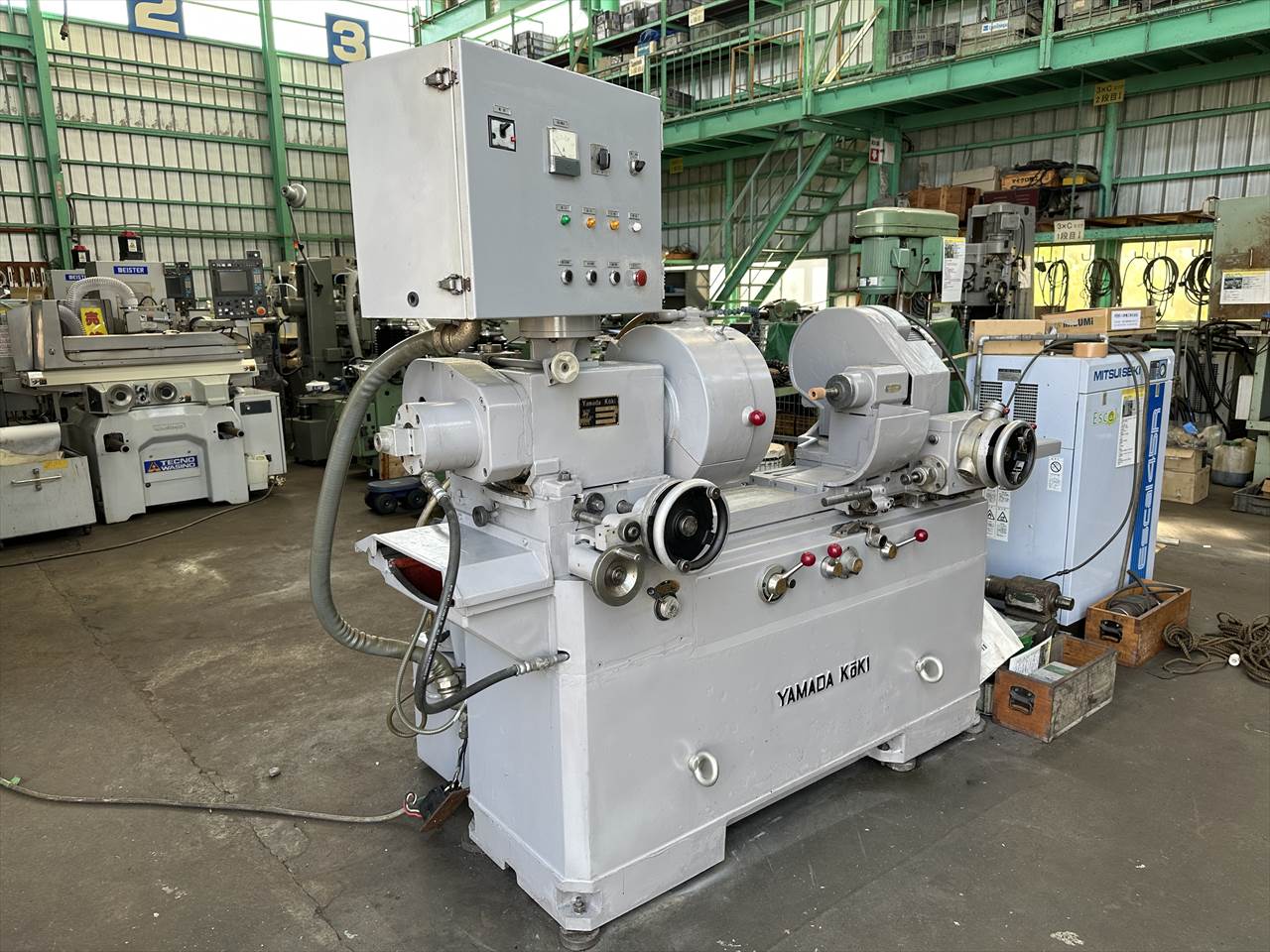

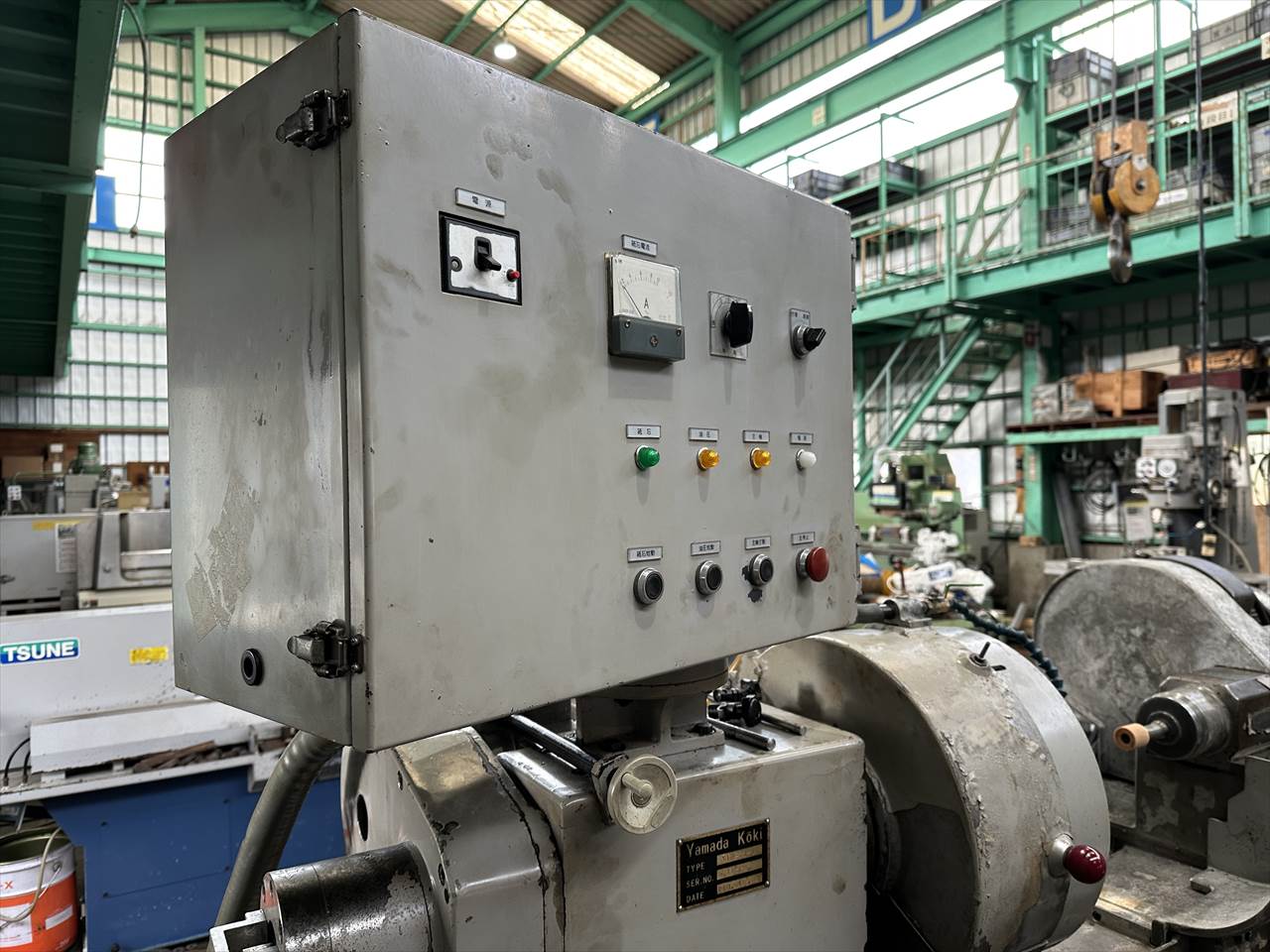

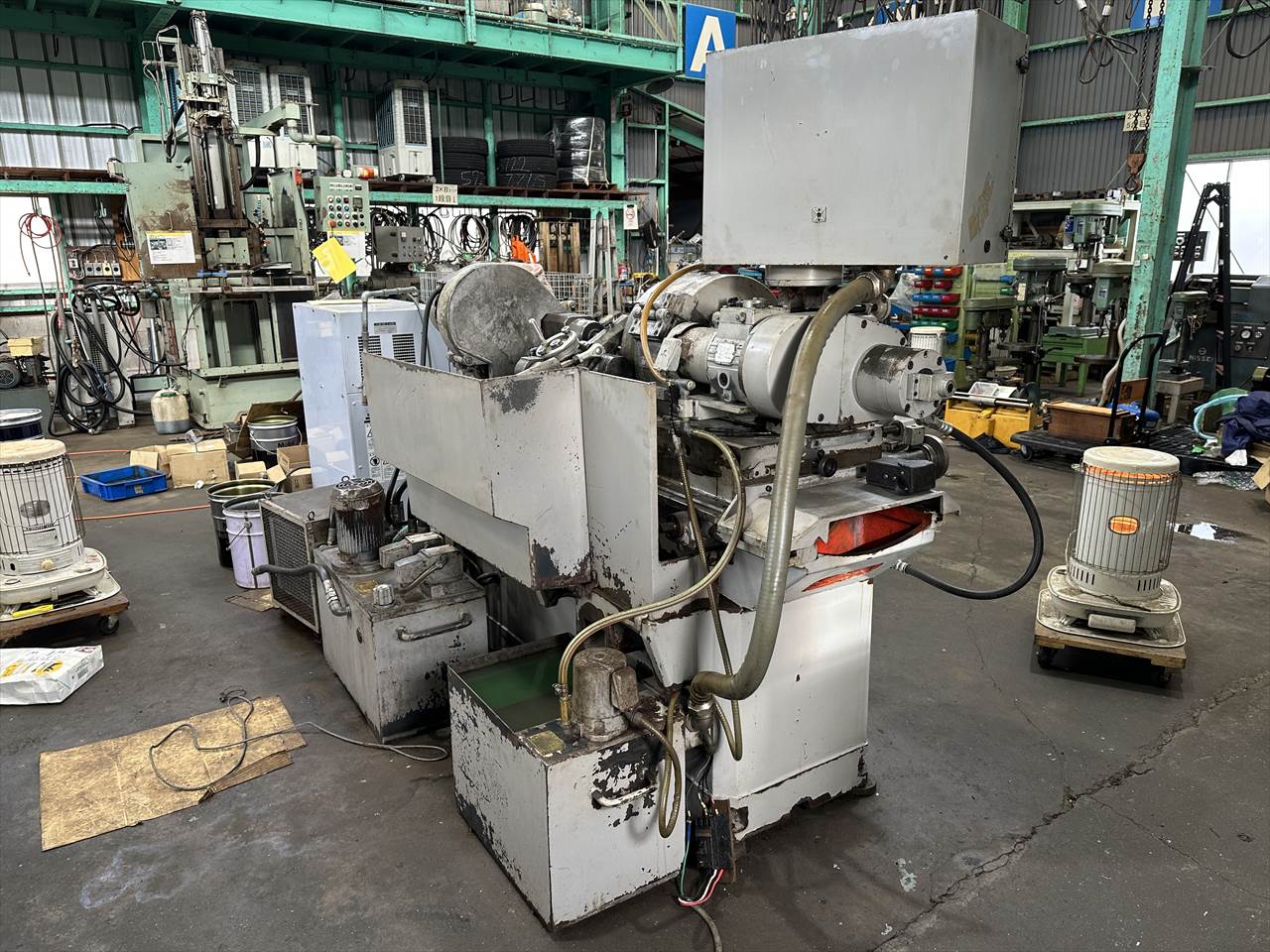

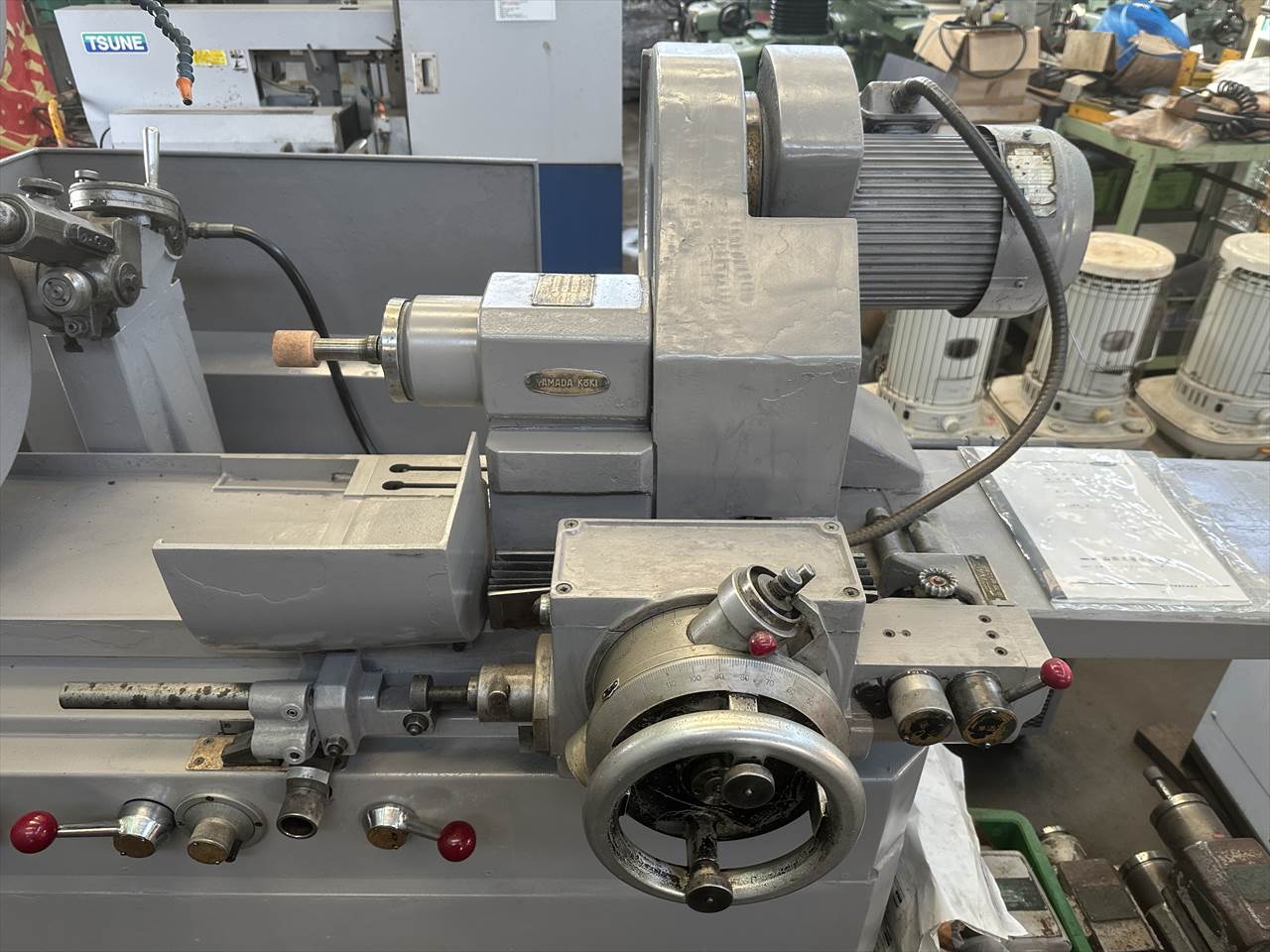

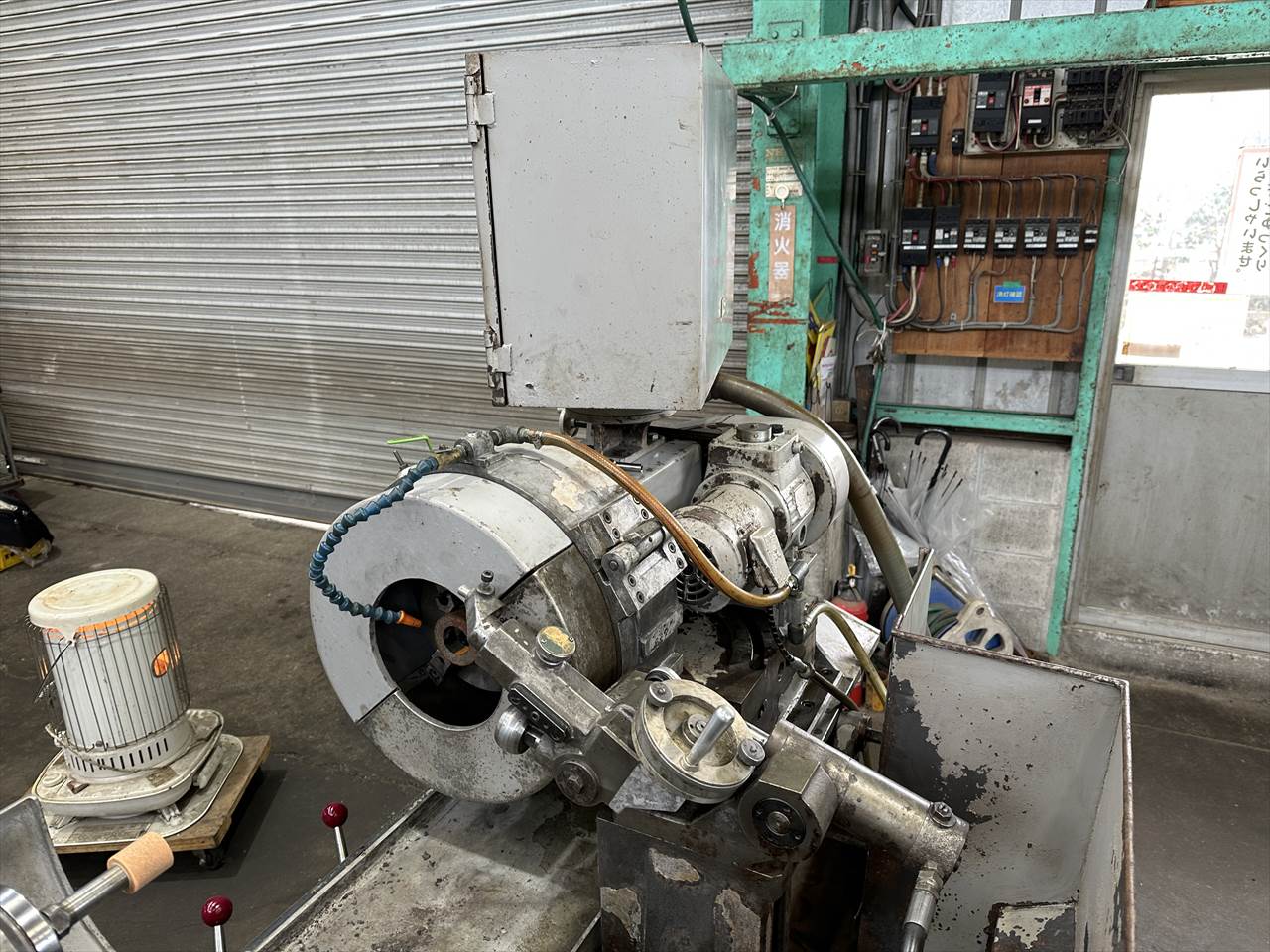

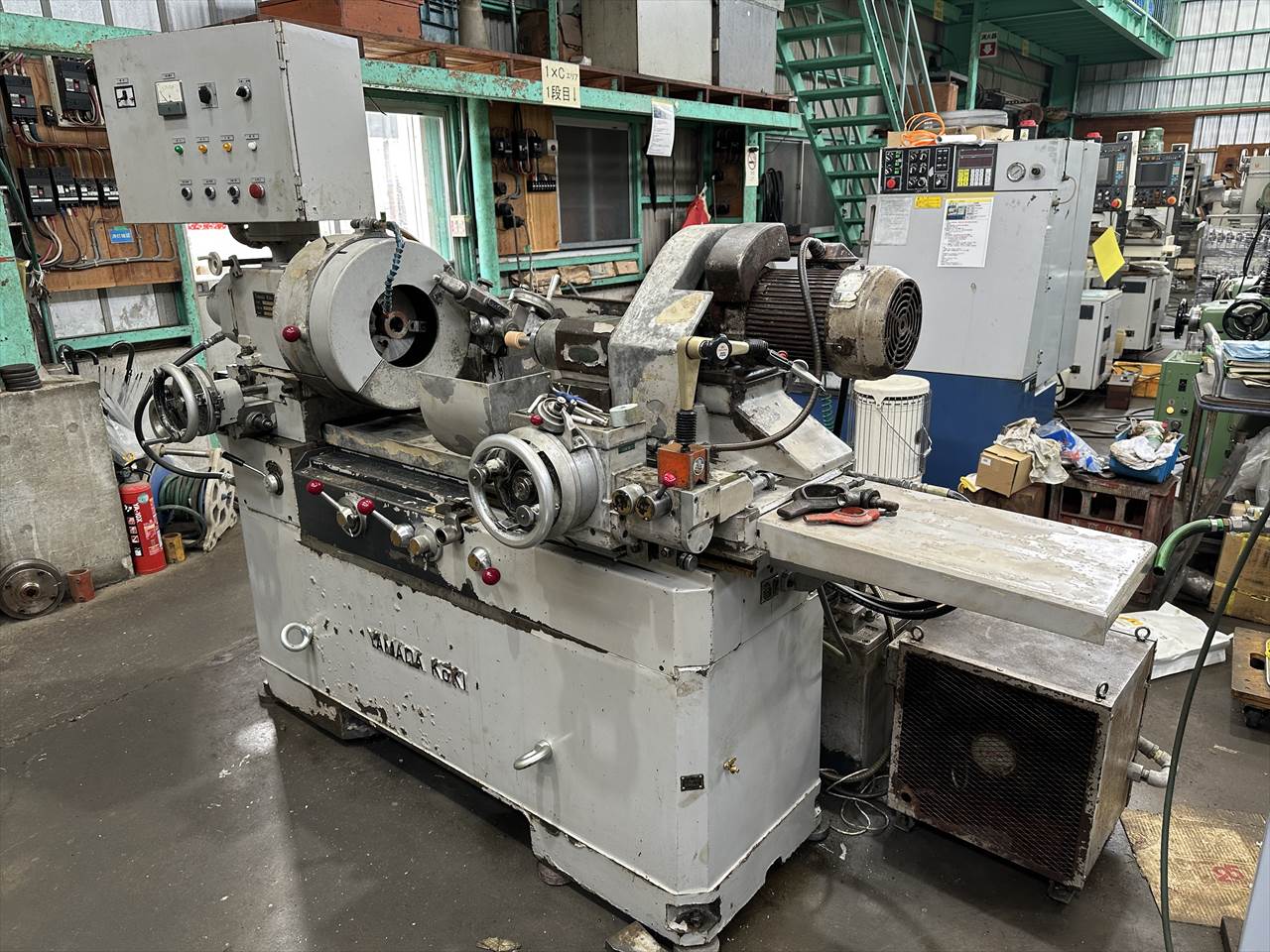

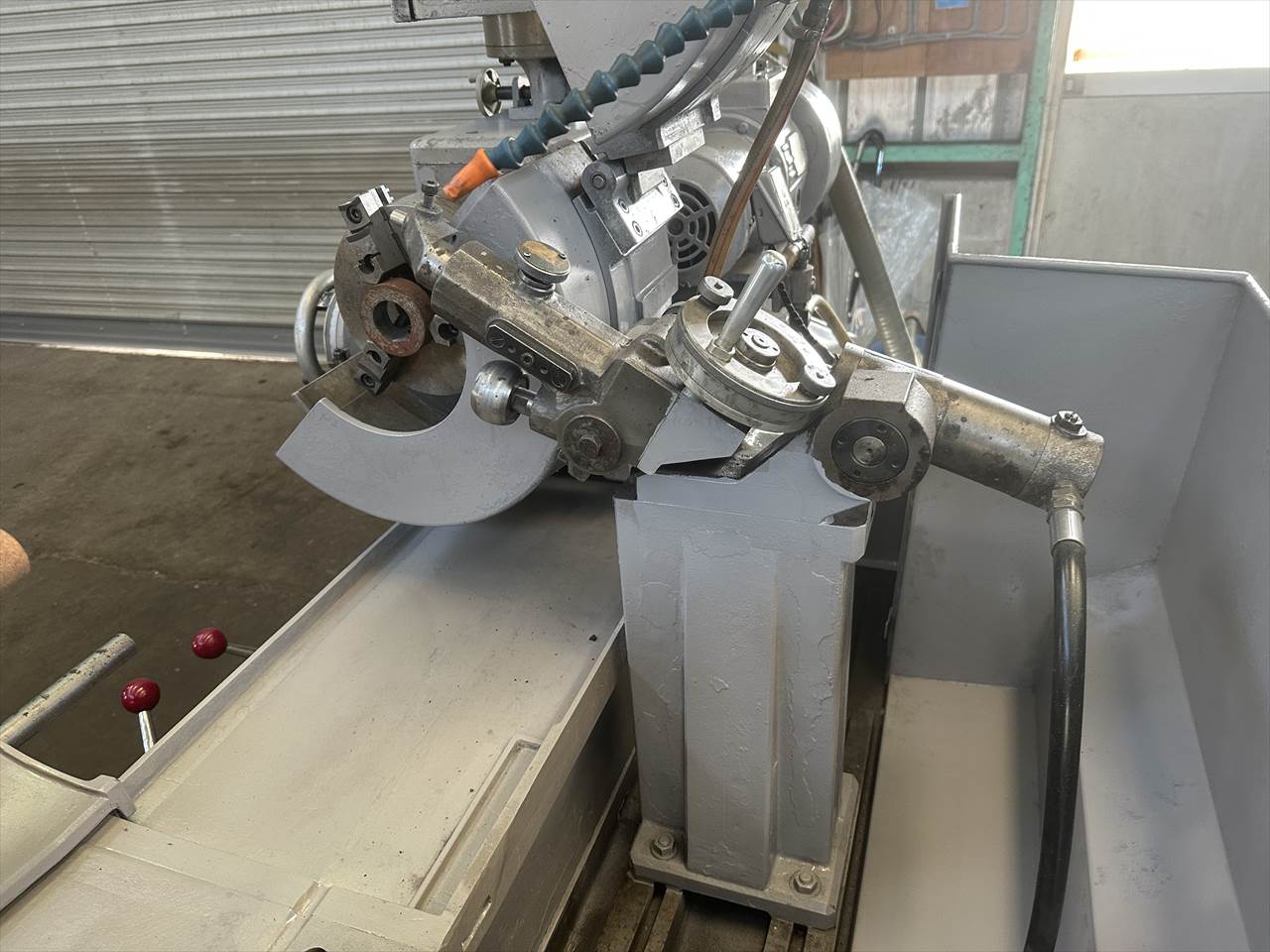

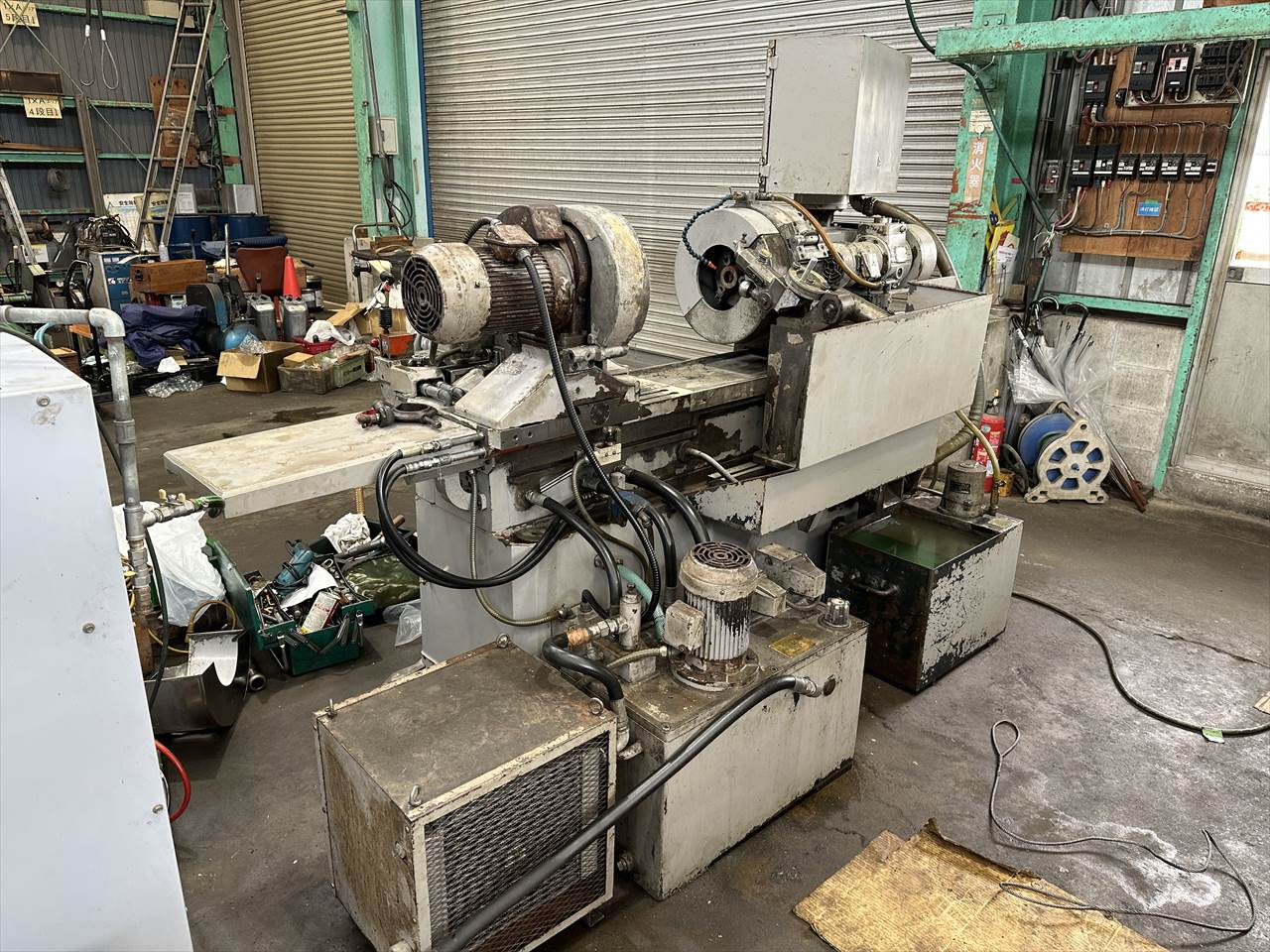

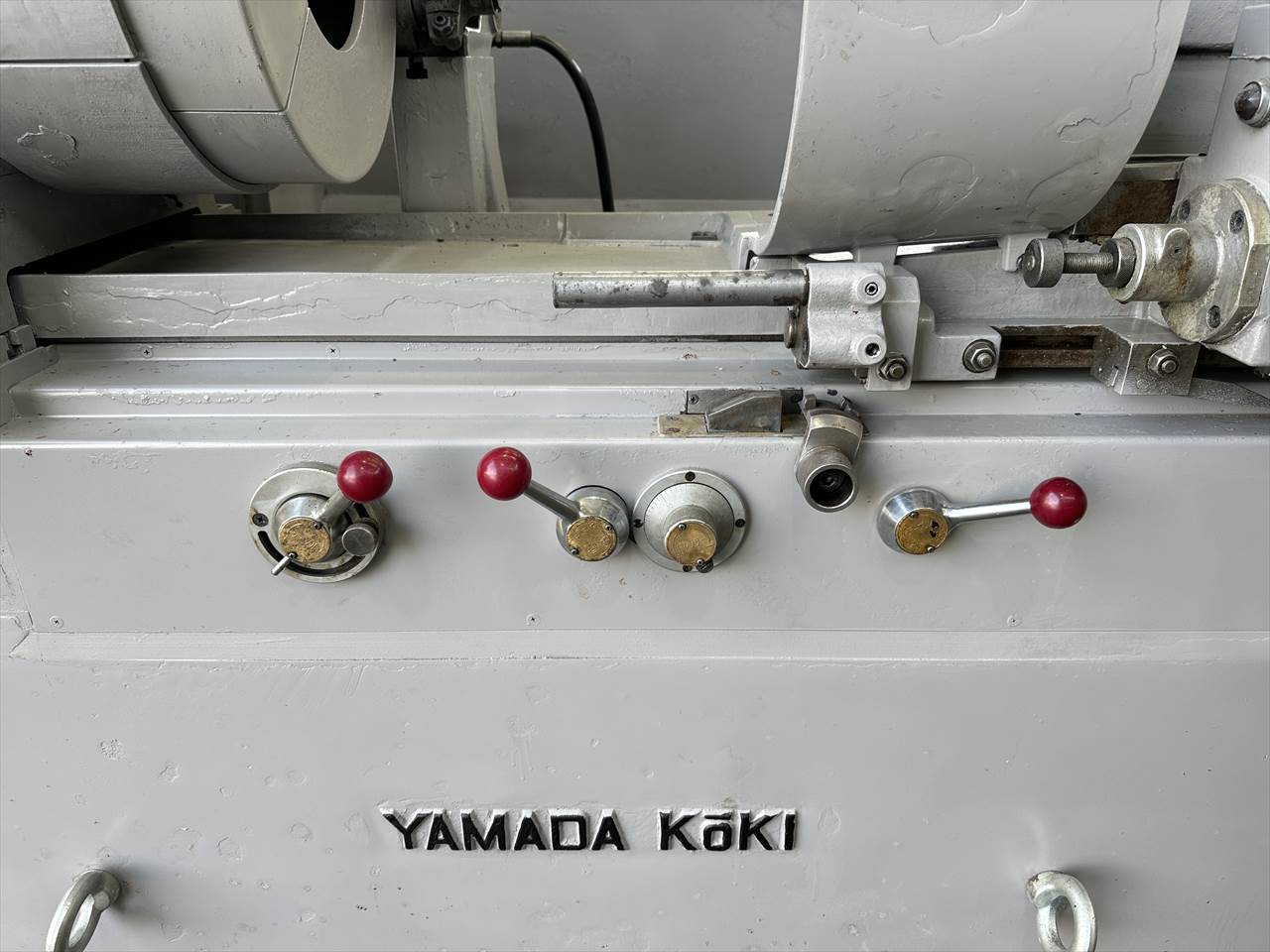

商品画像
※実機の状態は掲載写真をご確認ください。
                                |
