【中古】 NC旋盤（クシ刃型）（メーカー・型番）｜仕様・状態・価格まとめ
本機の仕様・特徴
|
|
|||||||||||||||||||||||||||||
本機の仕様や特徴、在庫状況については本ページにてご案内しております。
参考資料（PDF）は補足資料としてご利用ください。
| 機械仕様 |
○特徴
実働1年 程度極上 ワーク搬入装置付
2台セット販売も可能です。
U47047 NC旋盤(クシ刃型)_高松_USL-480_2015年_No.1360057
U47048 NC旋盤(クシ刃型)_高松_USL-480_2015年_No.1360058
省スペース 高精度加工 サイクルタイム短縮

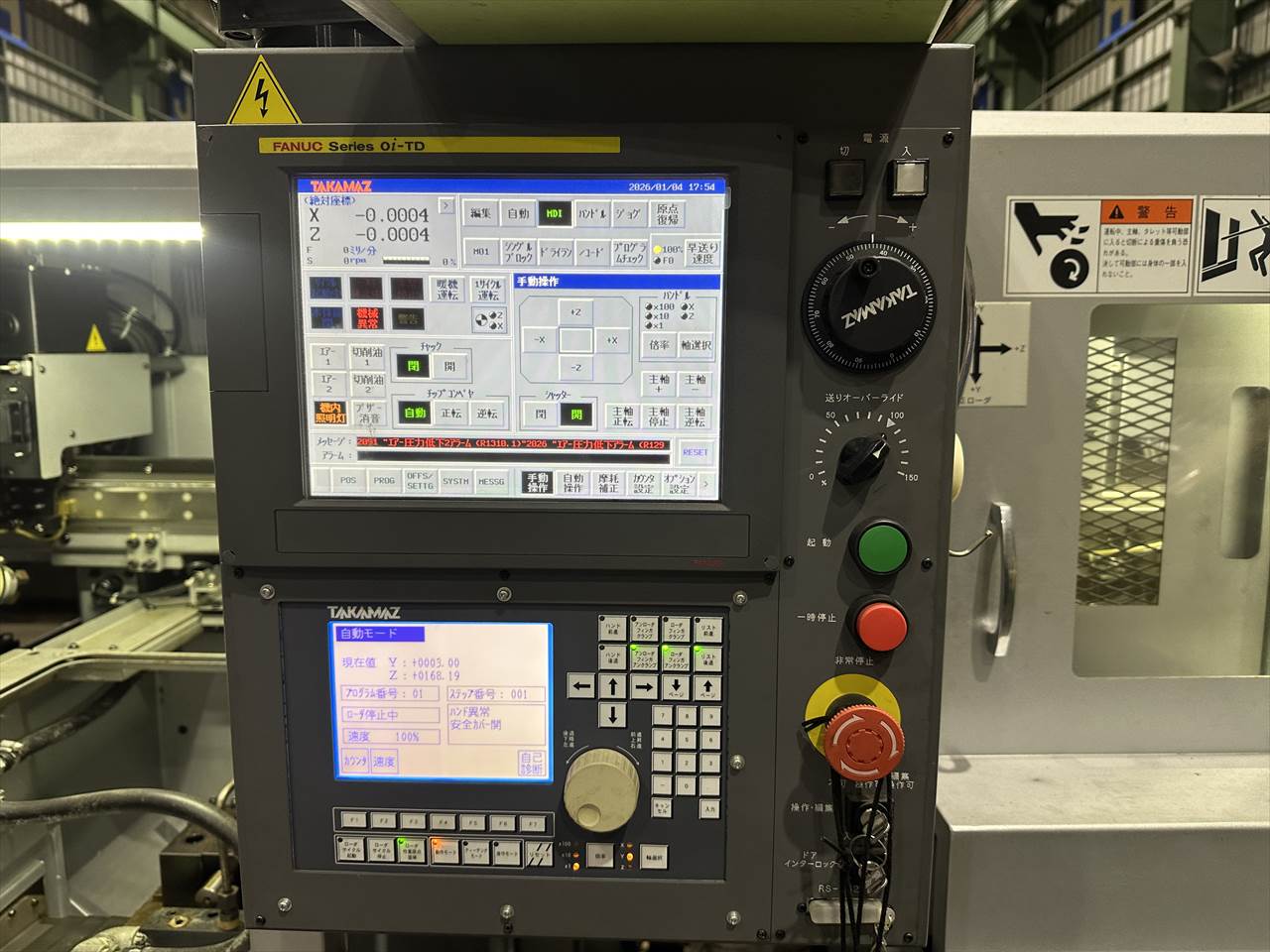

○NC装置
TAKAMAZ & FANUC 0i-TD
○能力
適正加工径：φ40×50mm
○主軸
チャックサイズ：コレット、3インチ 主軸軸受内径：φ50mm
主軸回転速度：MAX10000rpm
○刃物台
刃物台形状：くし形(ツール4本) 最大移動量：X軸160 Z軸200mm
早送り速度：X軸12 Z軸15m/min
○モータ
主軸モータ：AC5.5/3.7kw 送りモータ：X軸AC0.5 Z軸AC0.5kw
○機械の大きさ
幅480×奥行1941mm×高さ1650mm 質量1000㎏

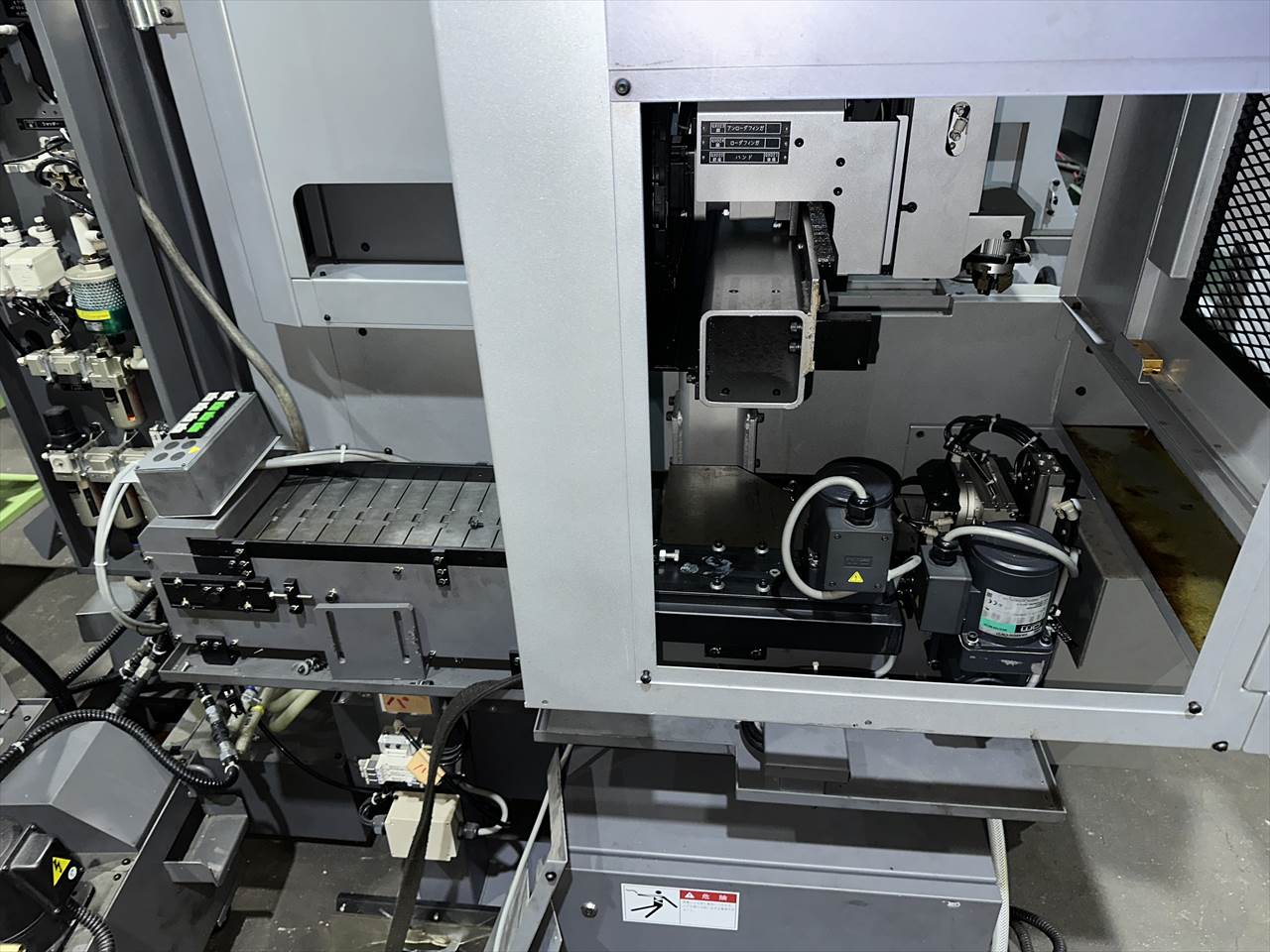

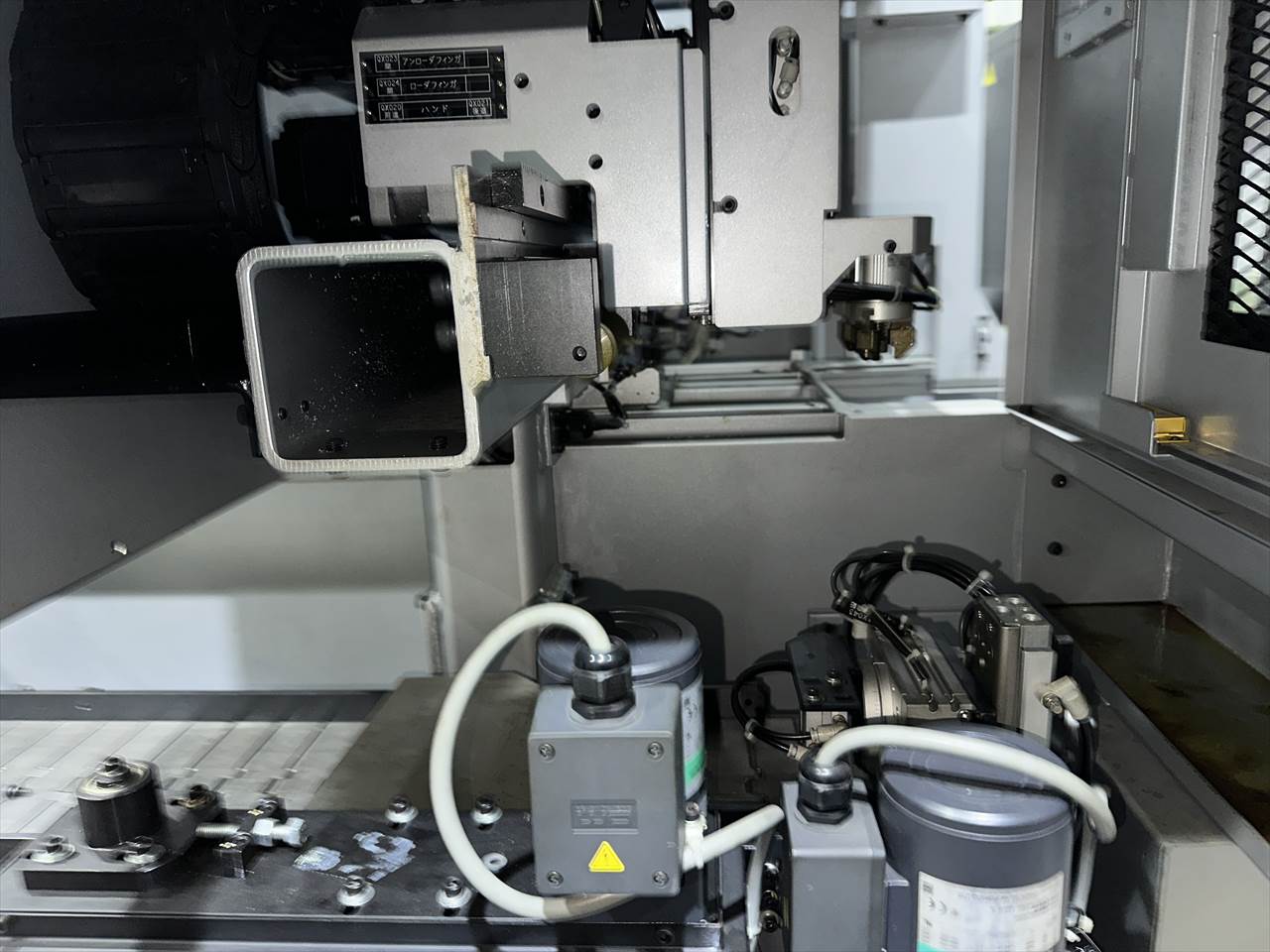

○ローダー搬送能力
型式：ΣiU30(3方爪ハンド) ワーク寸法：径MAXφ30mm 質量(片側)0.3㎏
ショルダ(走行軸)：駆動方式サーボモータ ストローク645mm 早送り速度70m/min
アーム(上下軸)：駆動方式サーボモータ ストローク260mm 早送り速度60m/min
ハンド旋廻：駆動方式エアシリンダ 角度90°
搬送ワーク長さ(参考値)：40mm 最大可搬重量：0.3㎏
早送り速度：Y軸60 Z軸70m/min
|
| 参考資料 |
本ページに概要・仕様を記載しています。下記PDFは参考資料です。
【補足資料】メーカー仕様PDF
|
本品は、中古機のNC旋盤（クシ刃型）です。
使用用途や適合機種については、仕様・寸法をご確認のうえ、必要に応じてお問い合わせください。
在庫状況は随時変動します。
※ホームページの内容と現品に相違がある場合は、現品を優先させて頂きます。

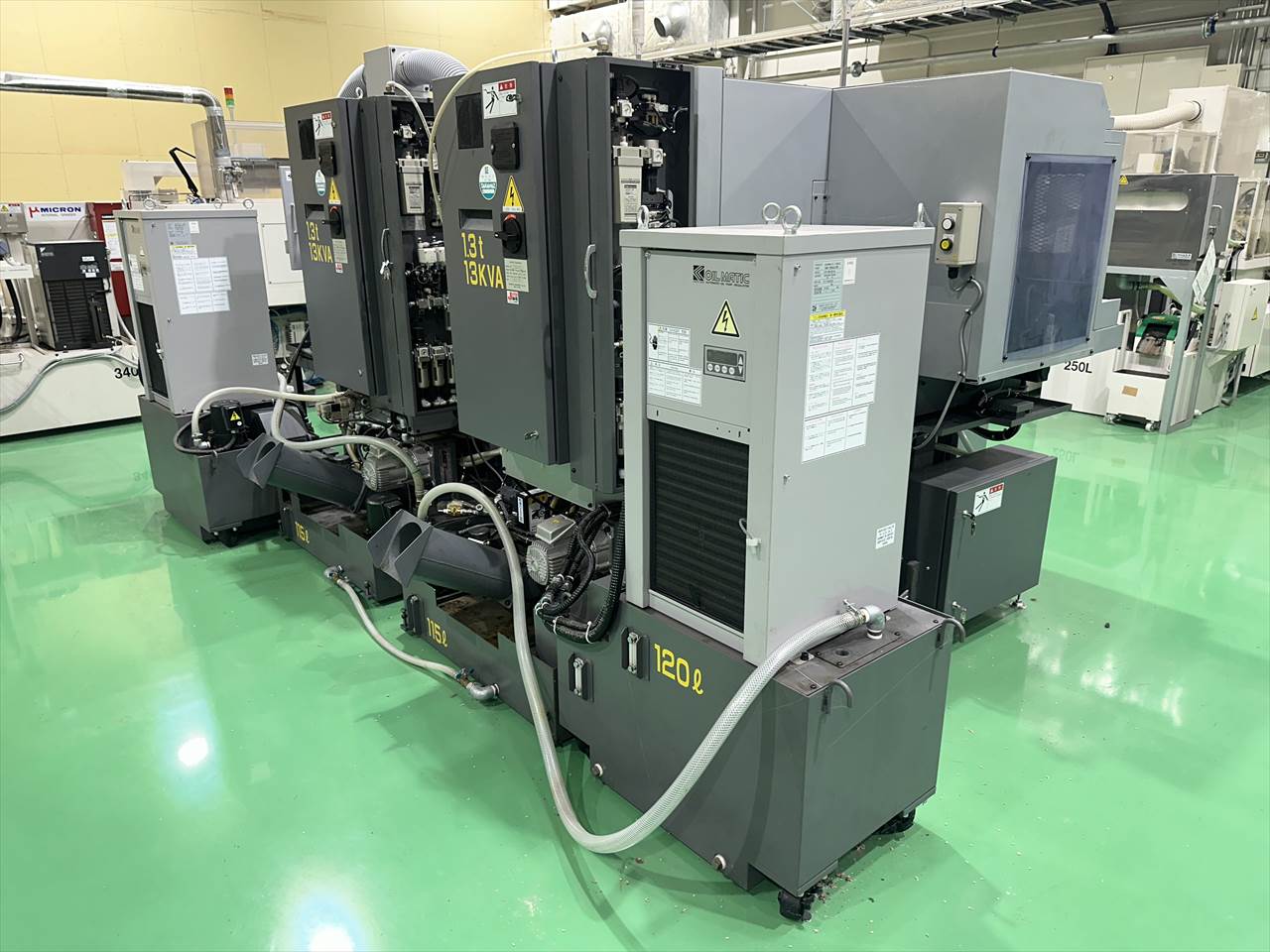

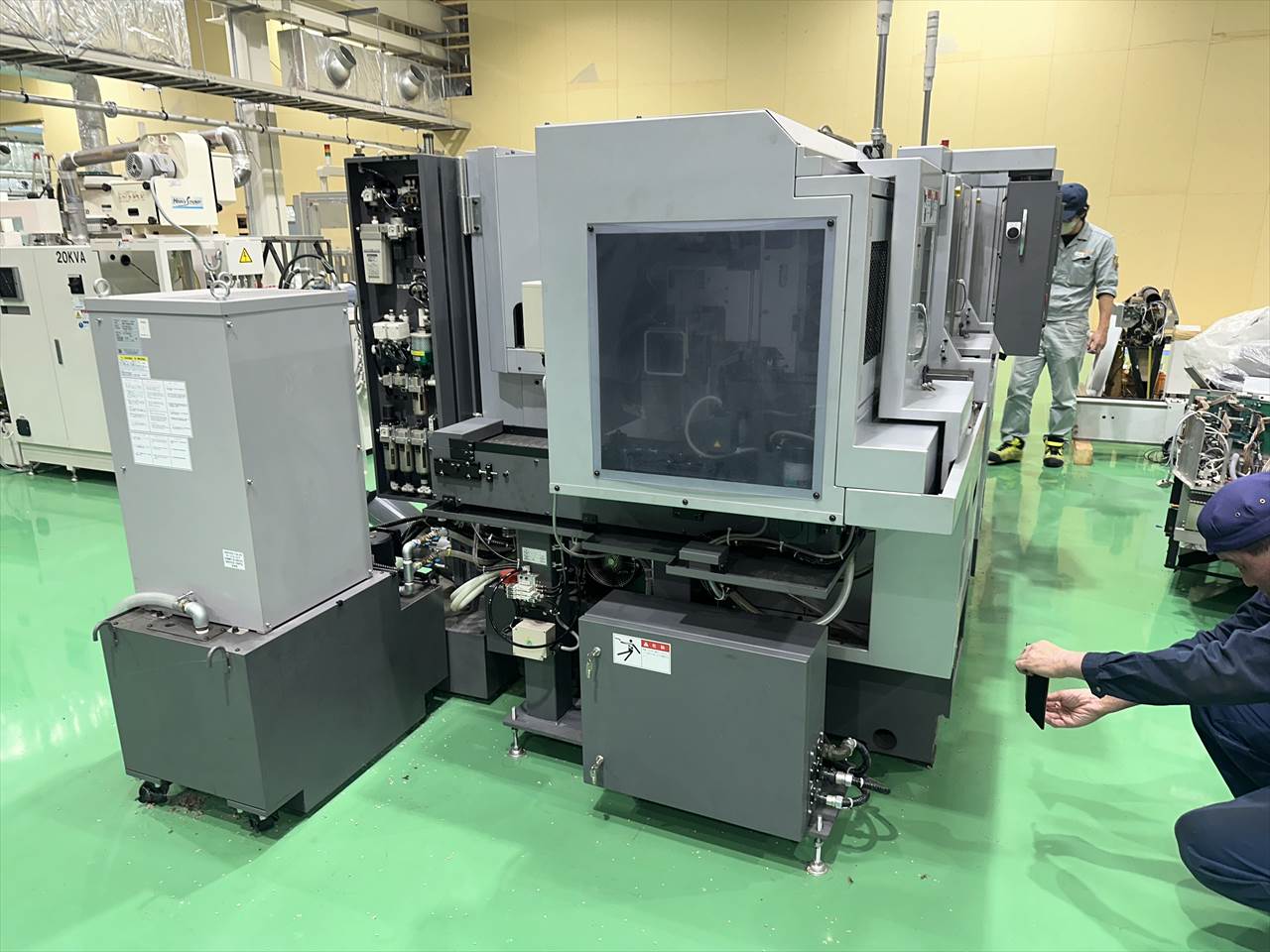

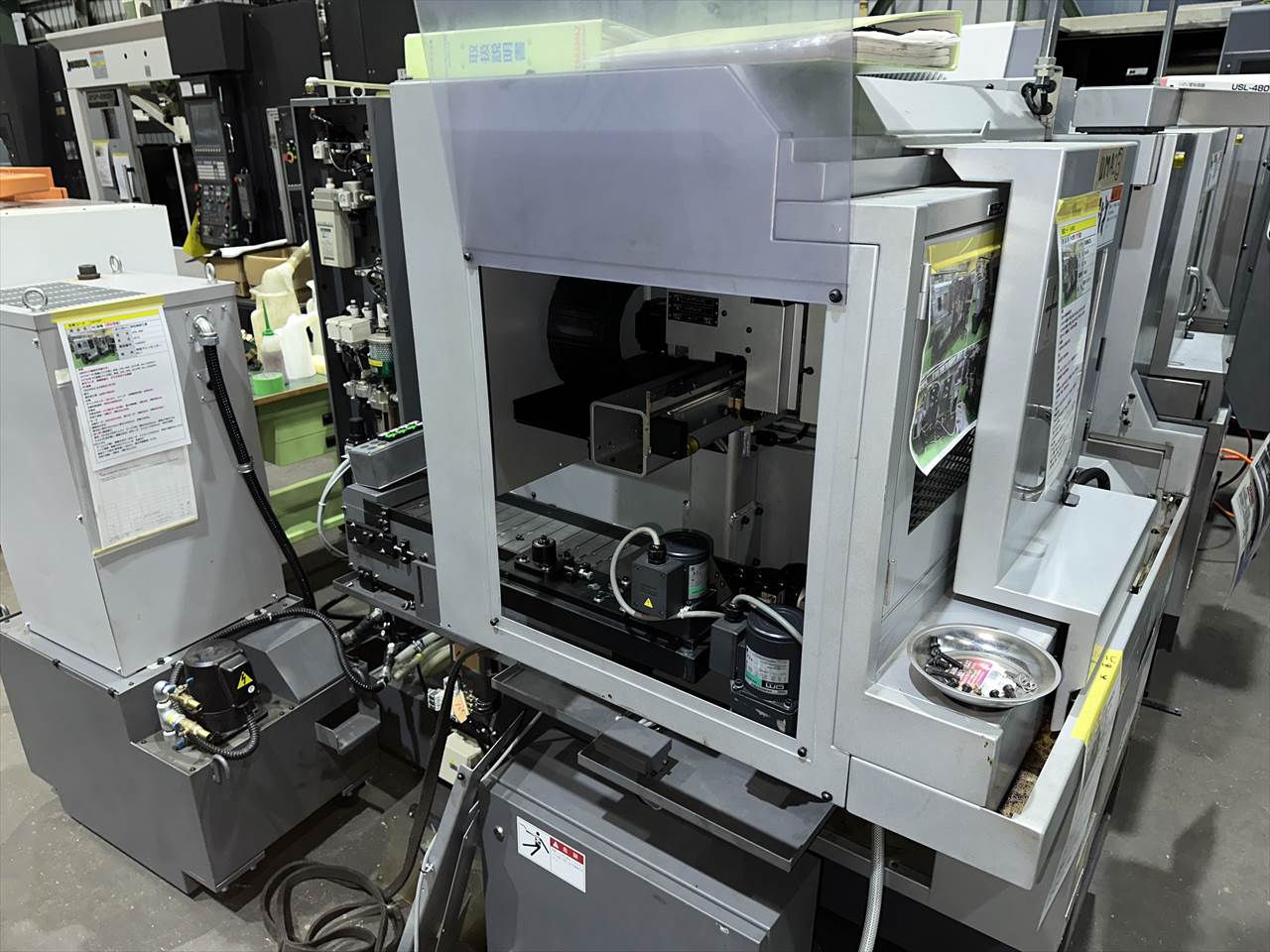

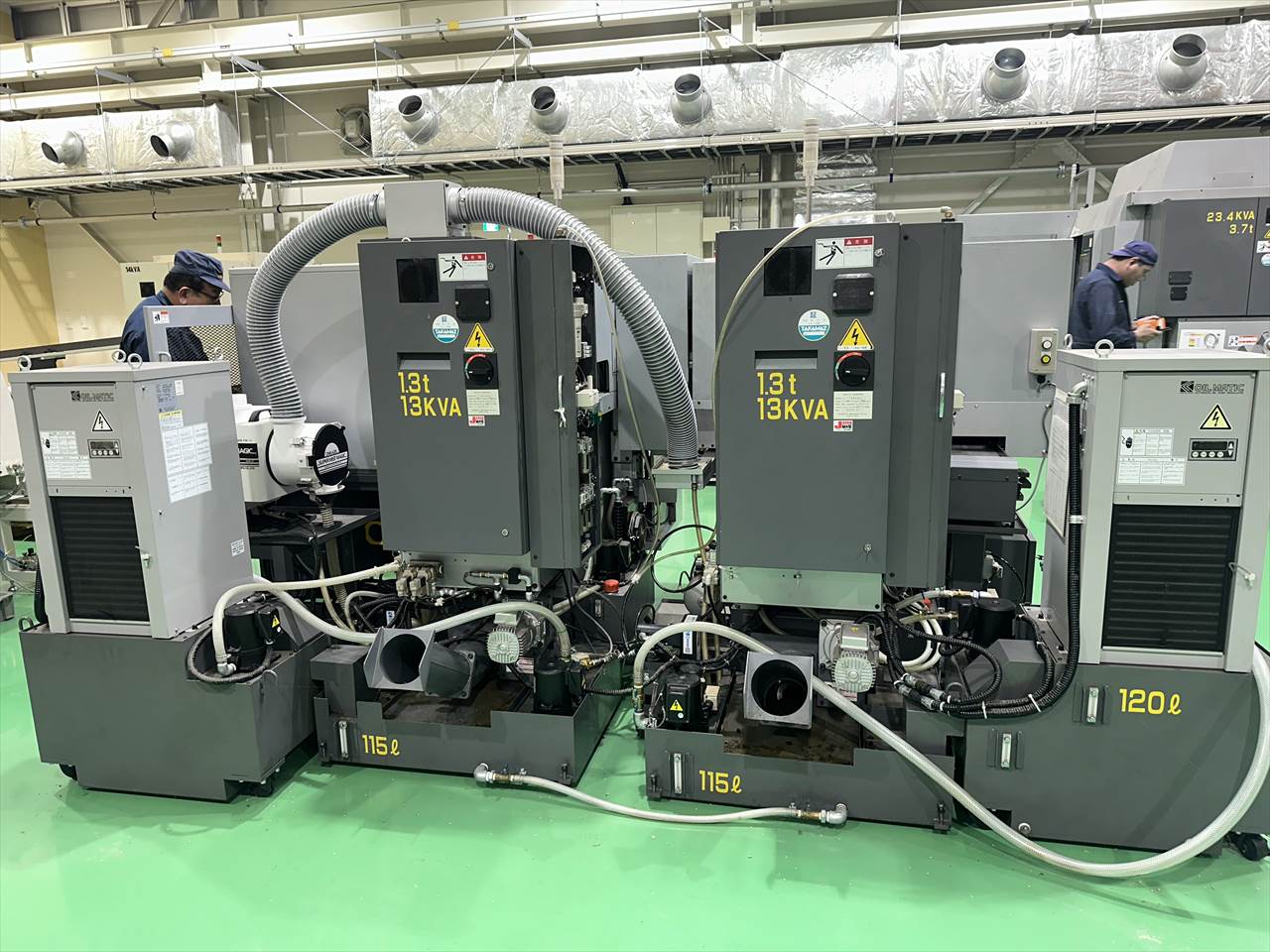

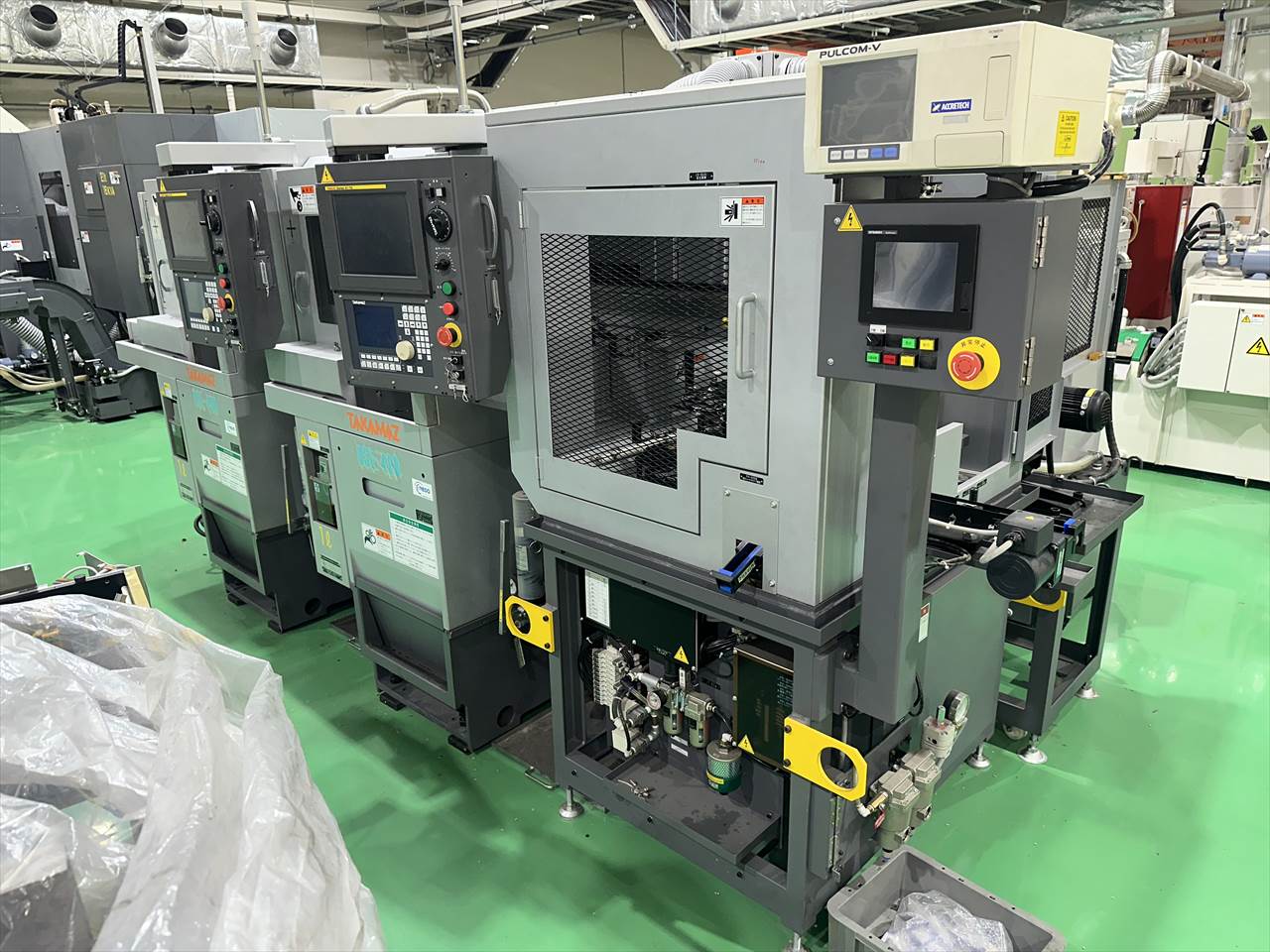

商品画像
※実機の状態は掲載写真をご確認ください。
                |
