本機の仕様・特徴
|
|
|||||||||||||||||||||||||||||
本機の仕様や特徴、在庫状況については本ページにてご案内しております。
参考資料（PDF）は補足資料としてご利用ください。
| 機械仕様 |
○特徴
無人運転できます。

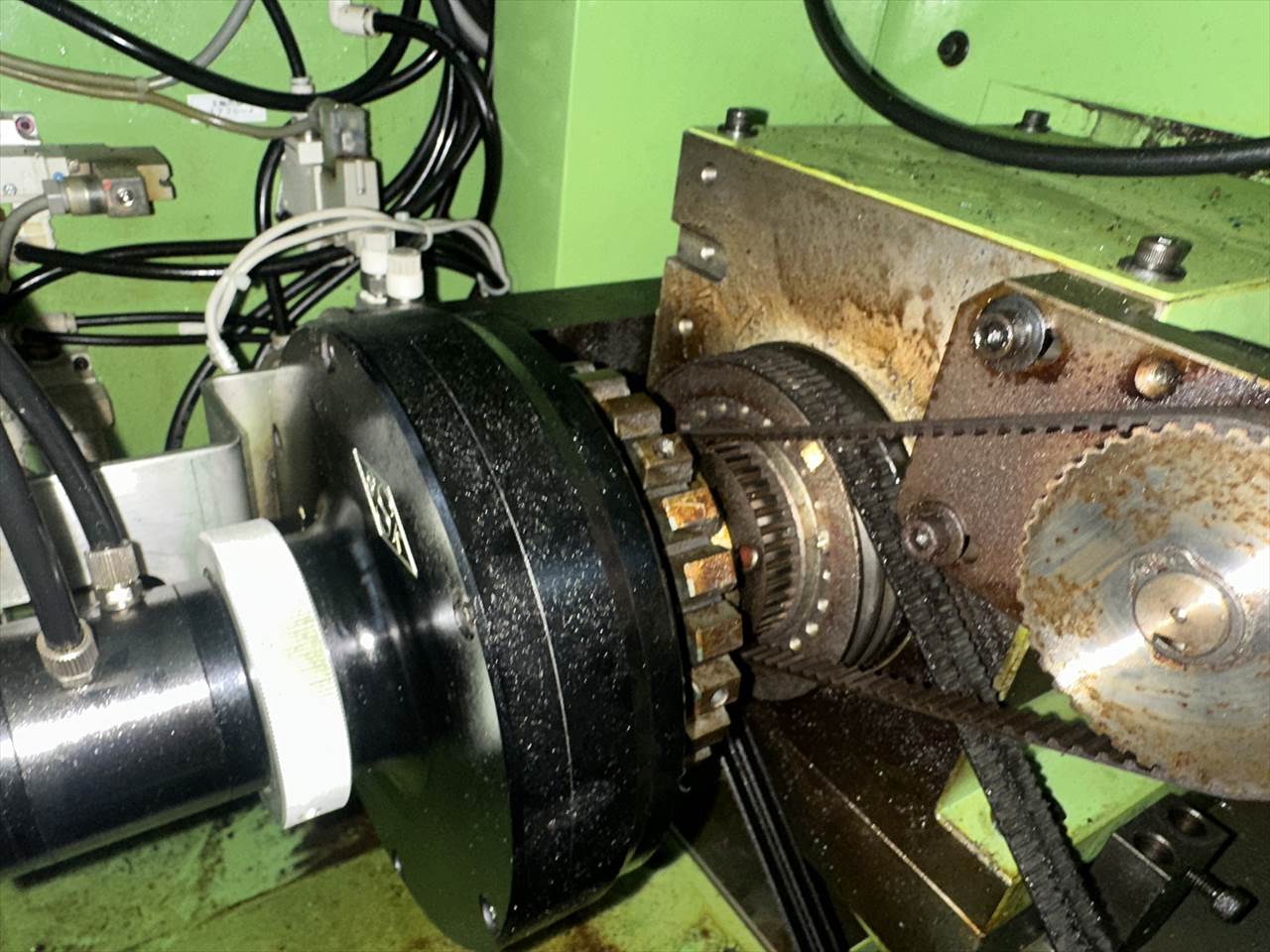

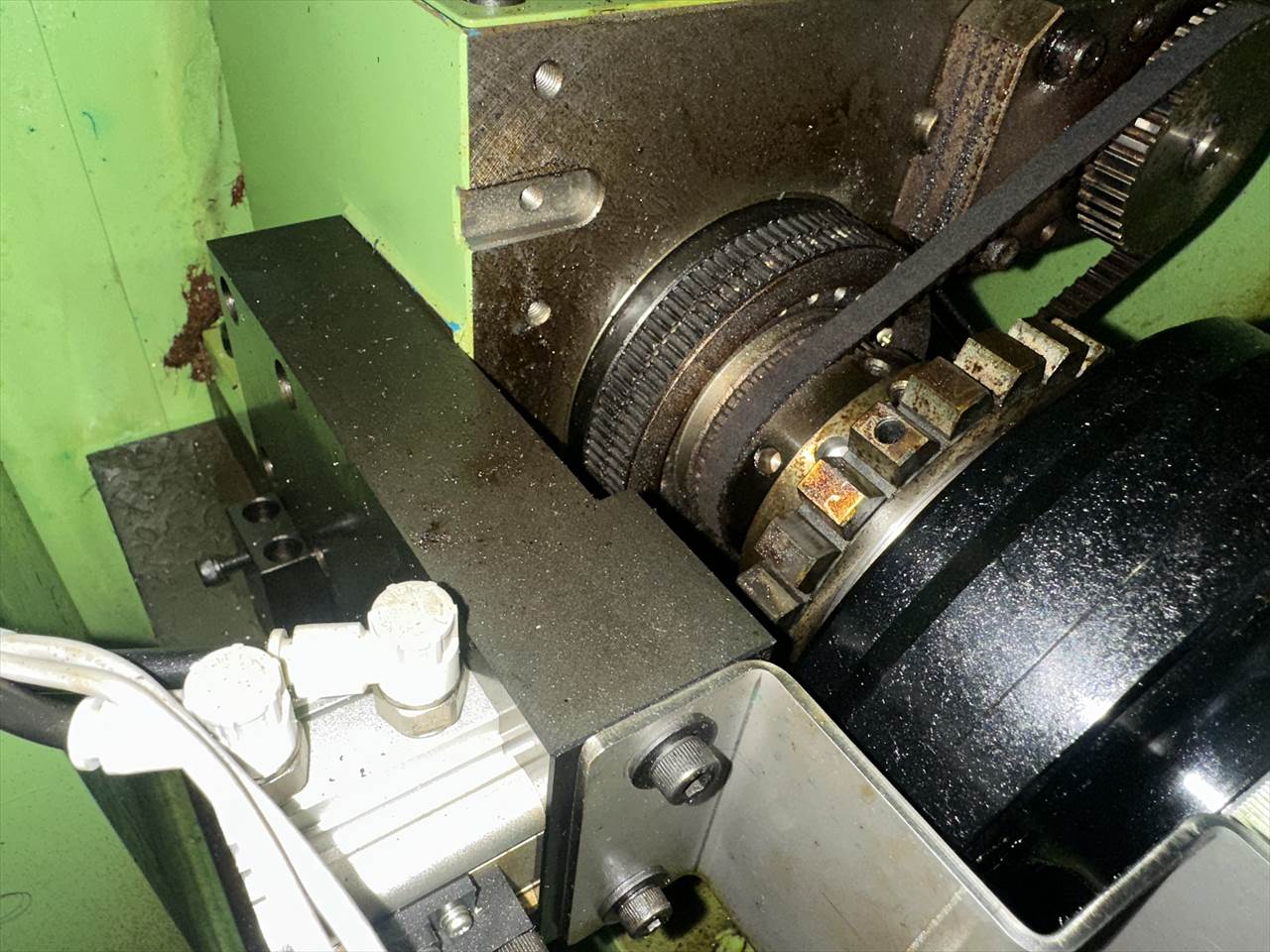

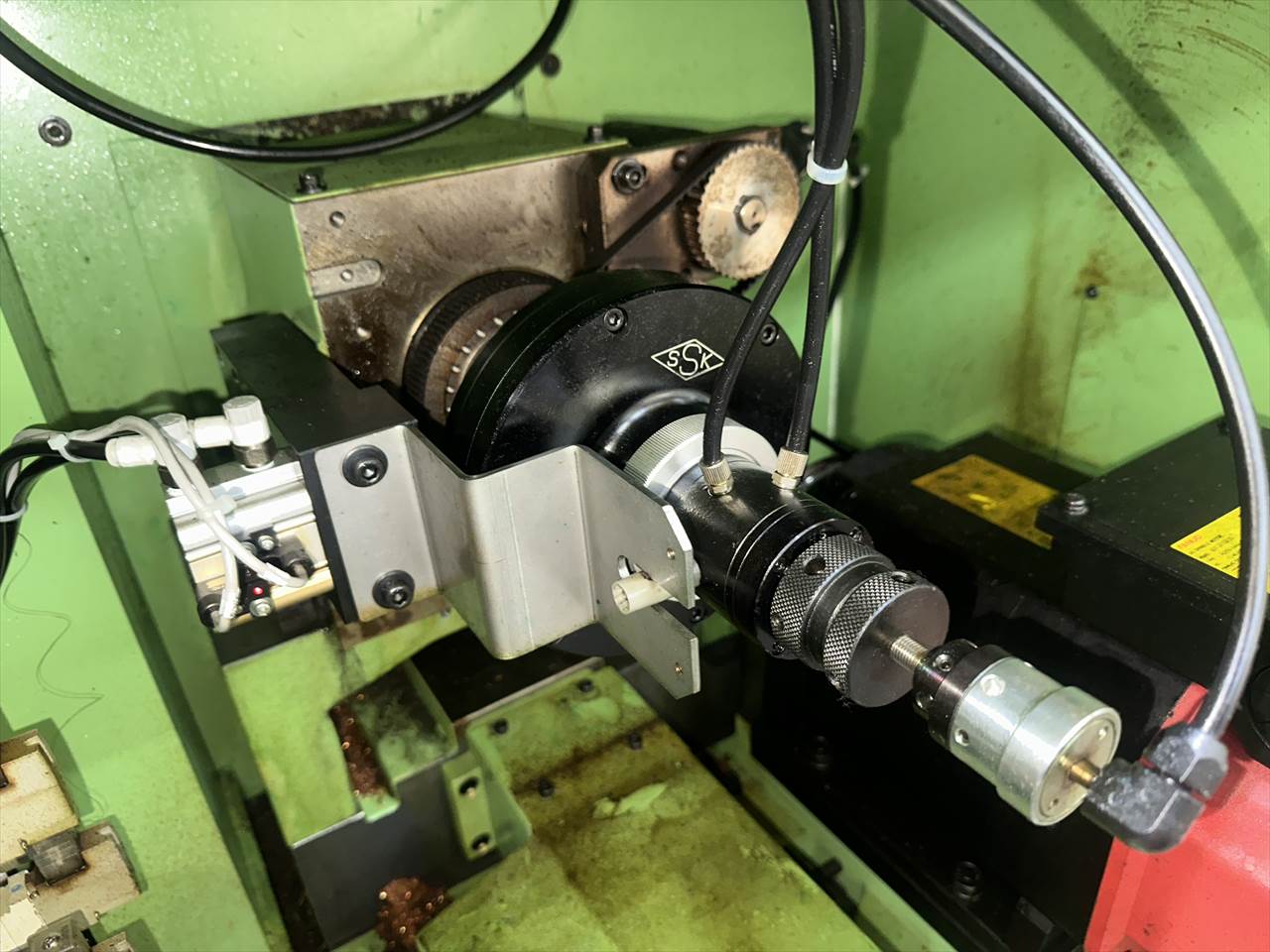

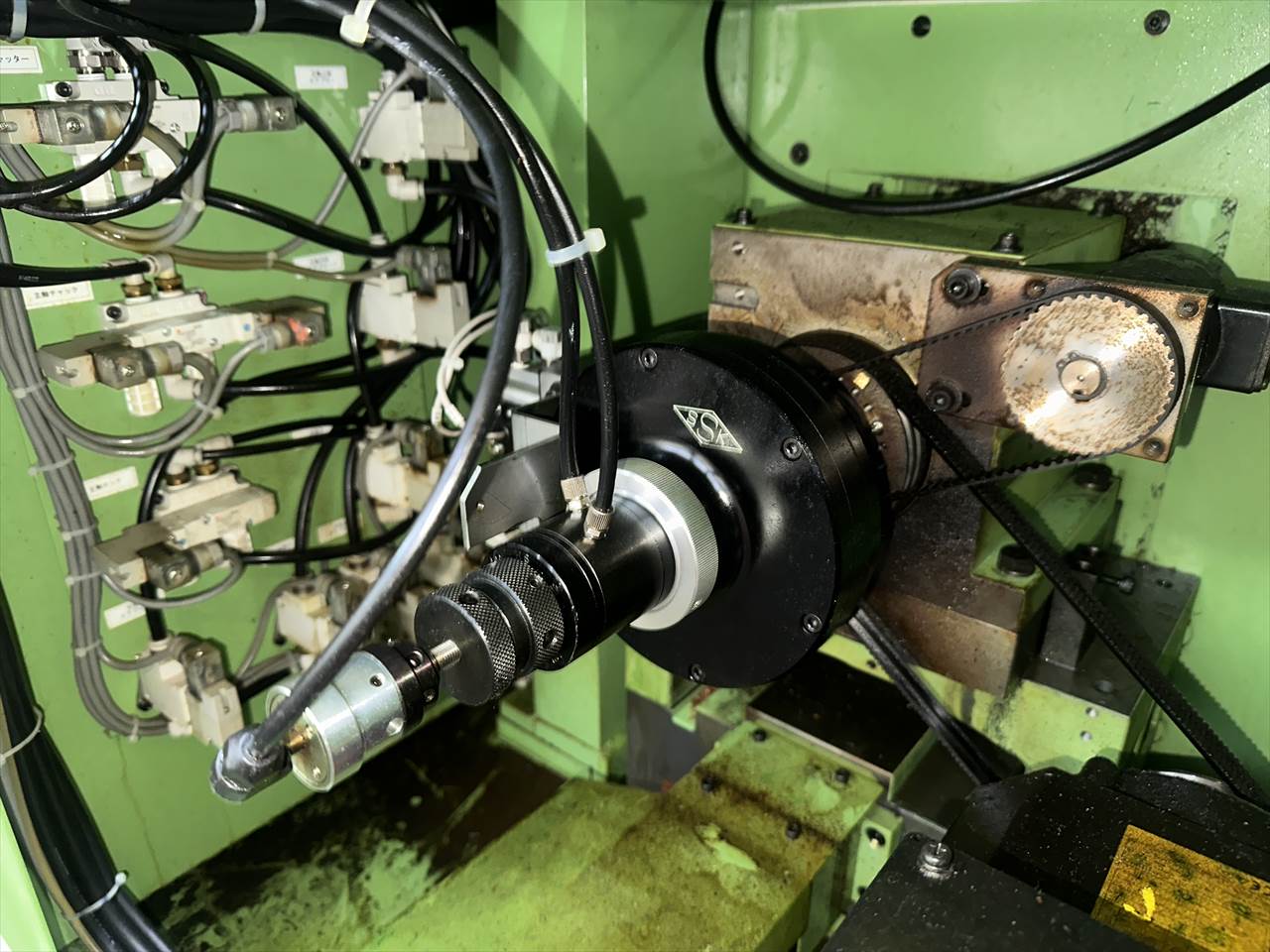

主軸割出と横穴加工できます。

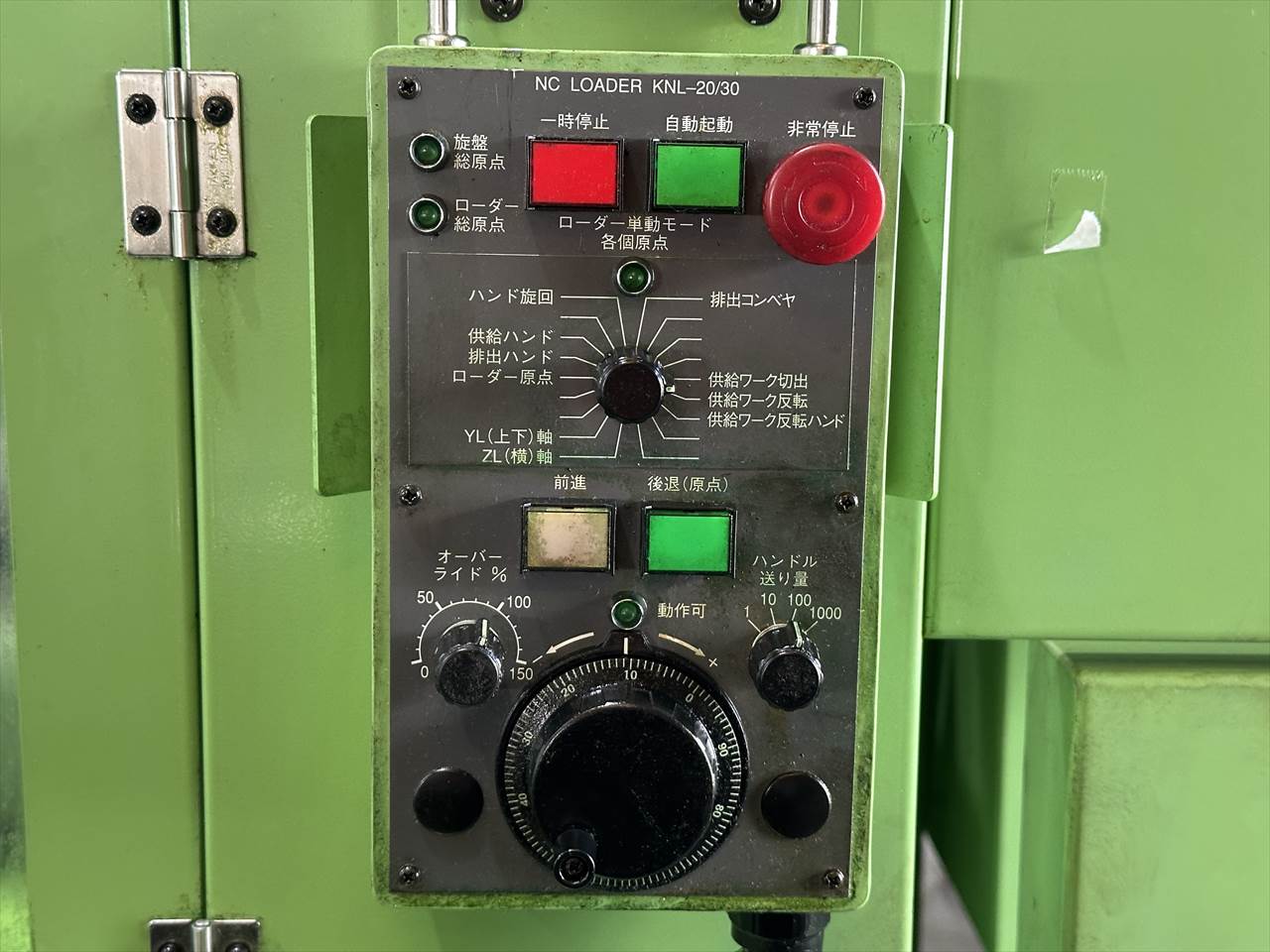

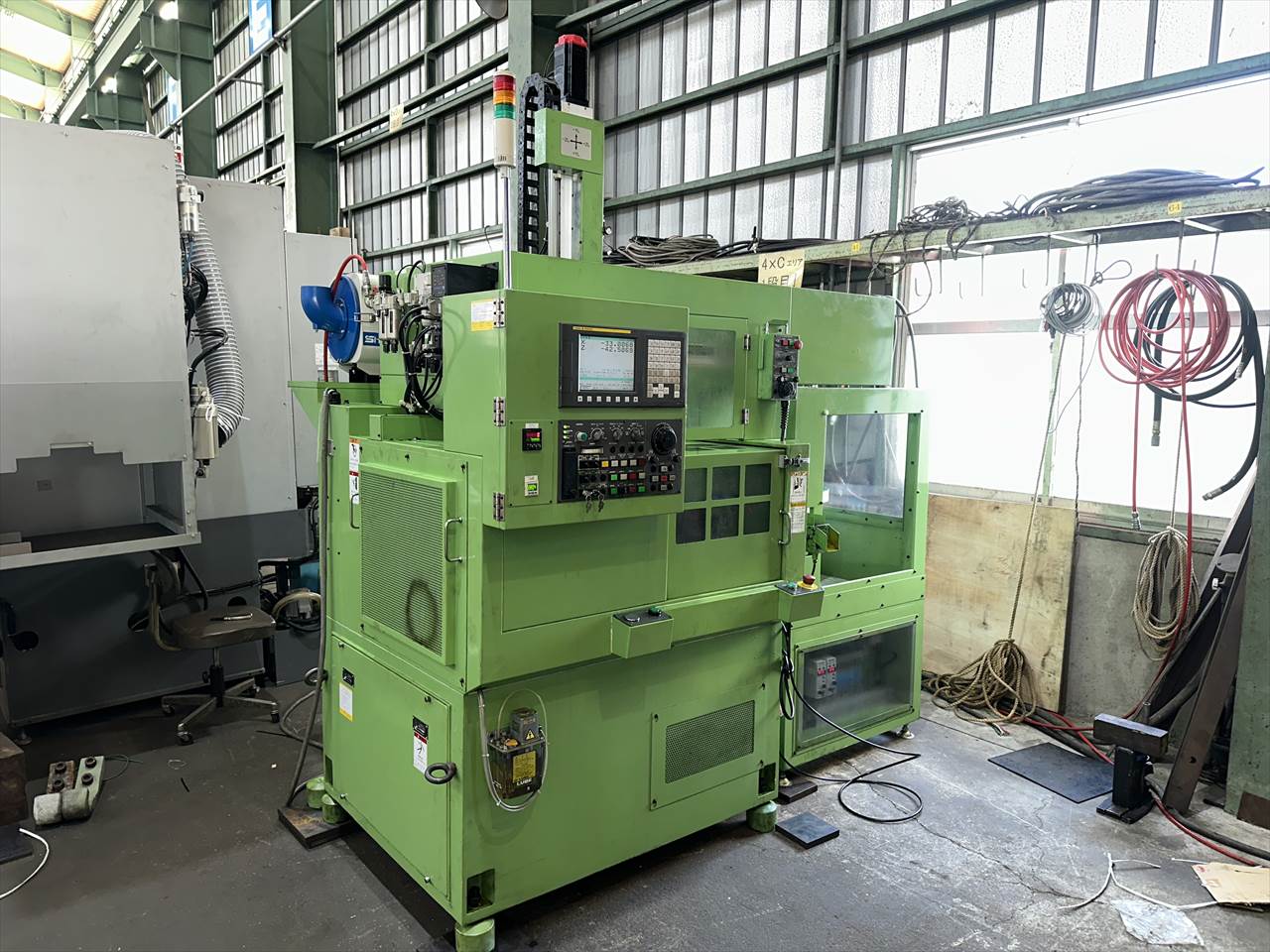

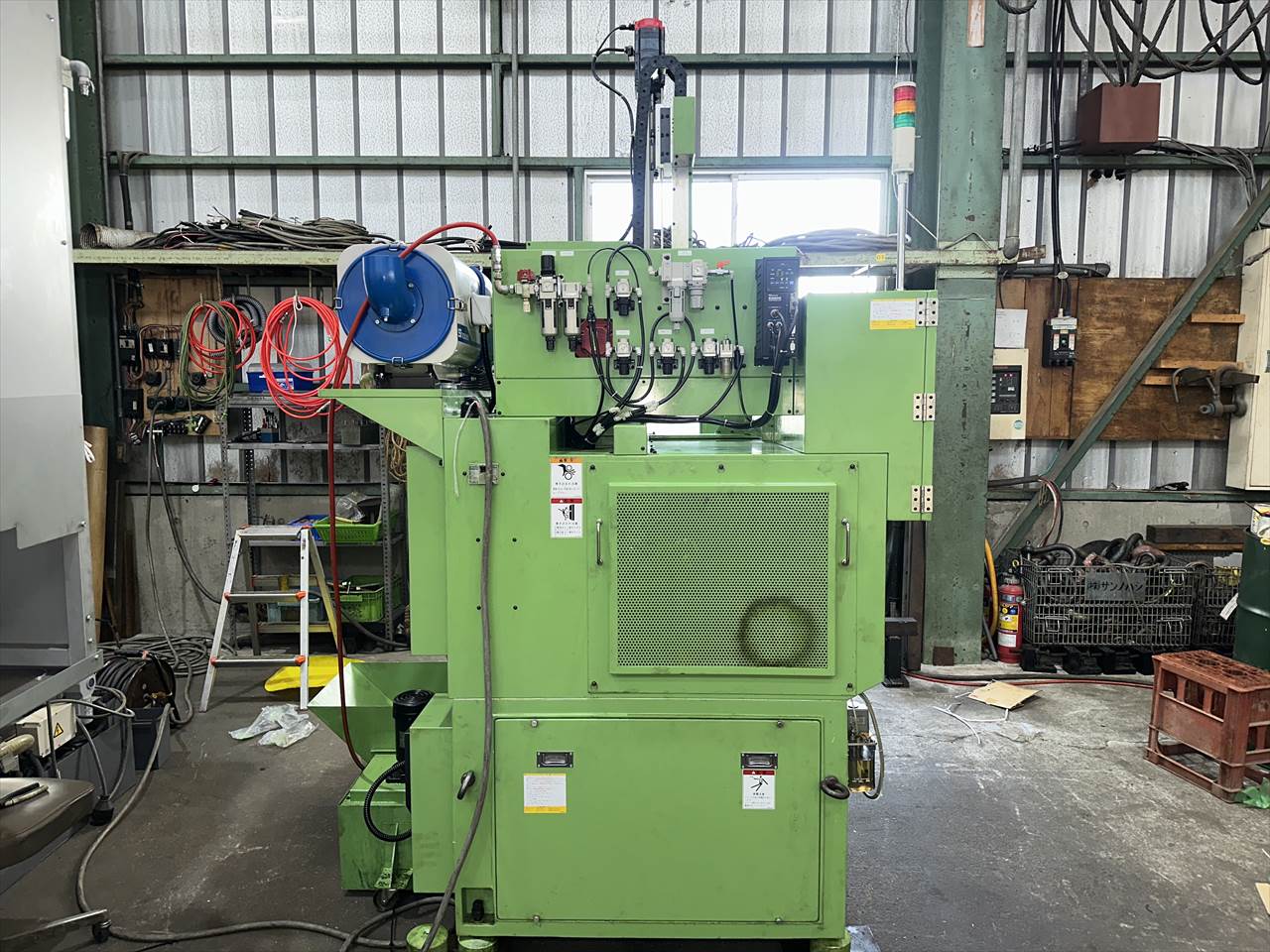

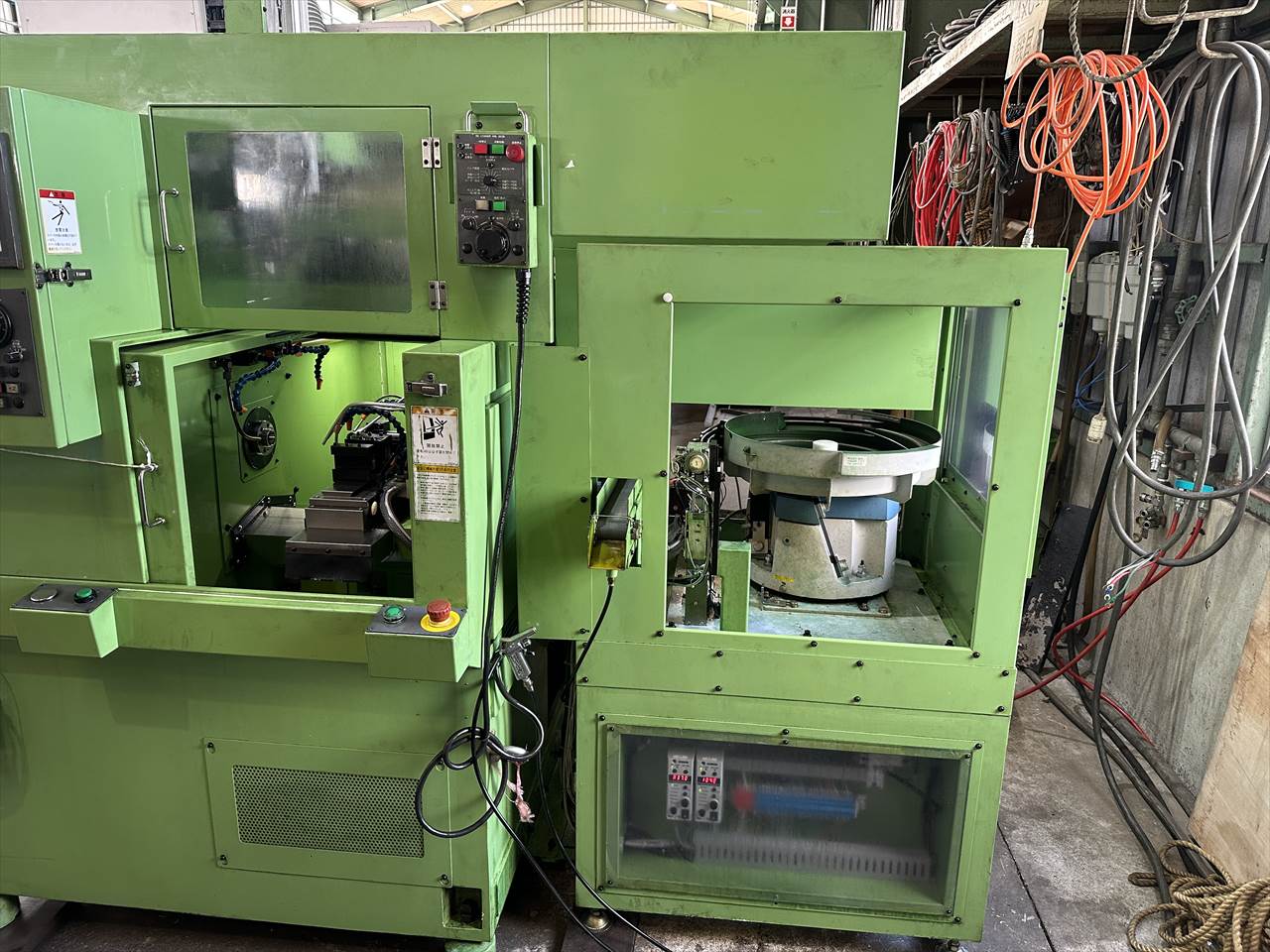

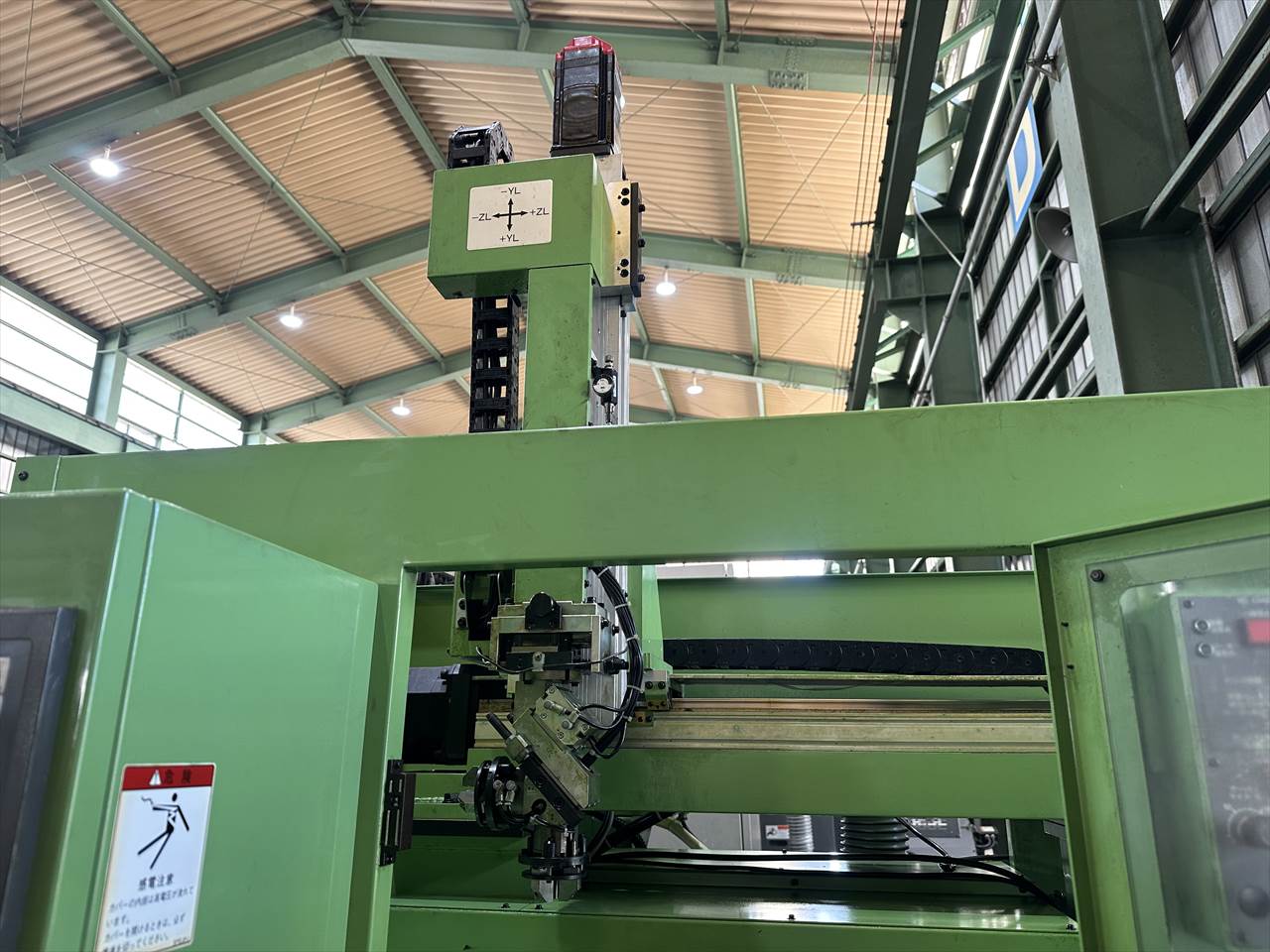

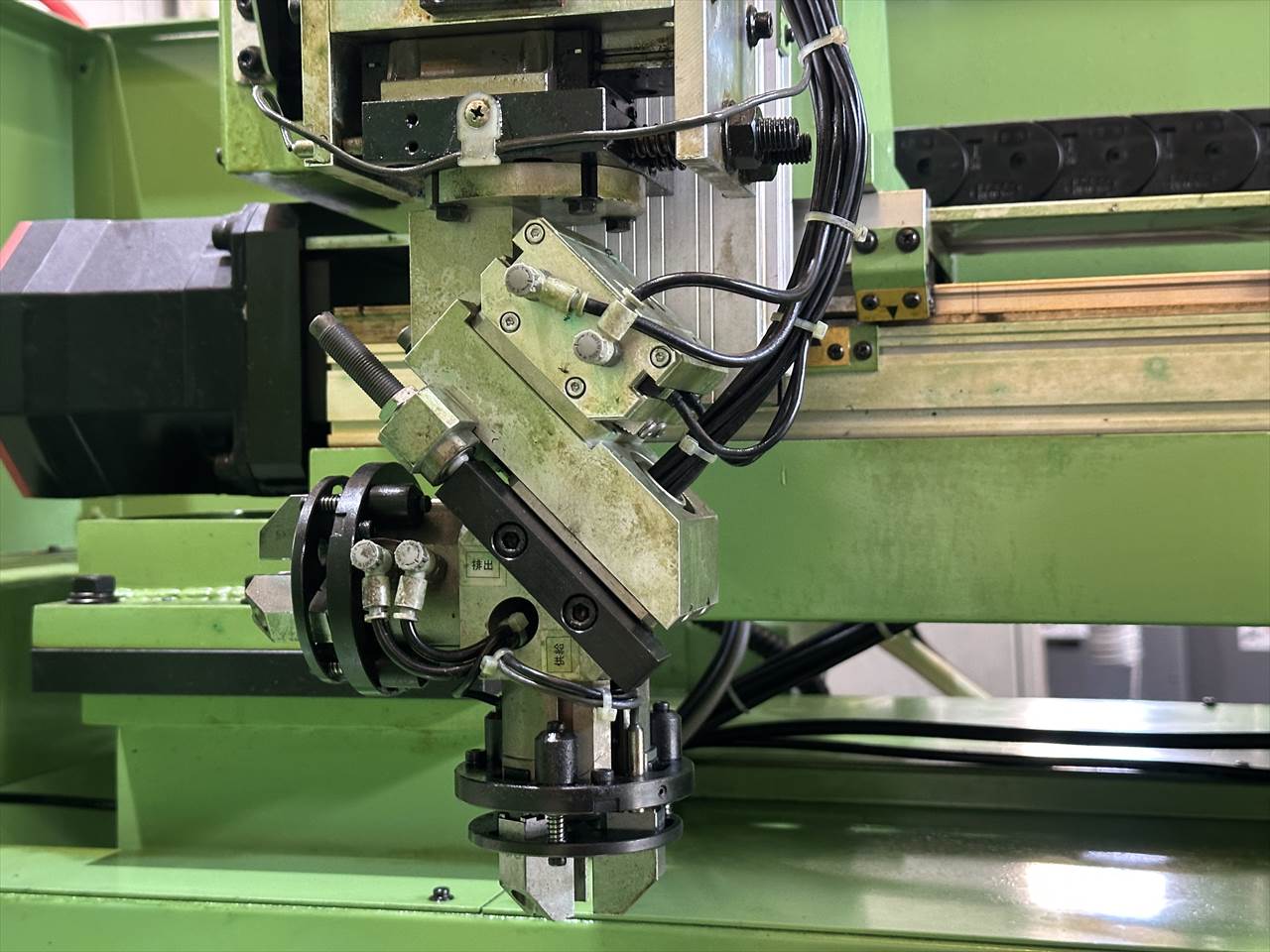

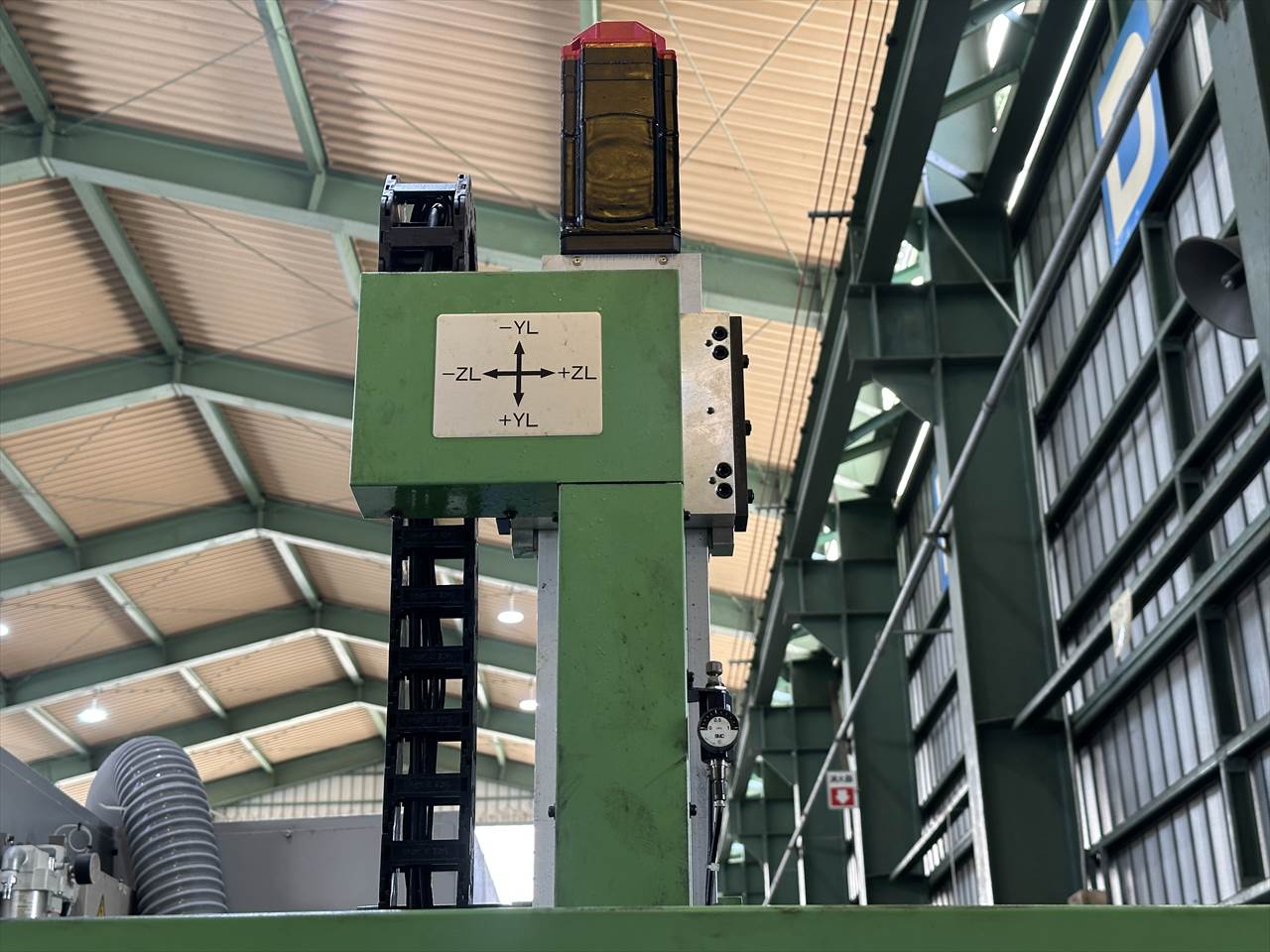

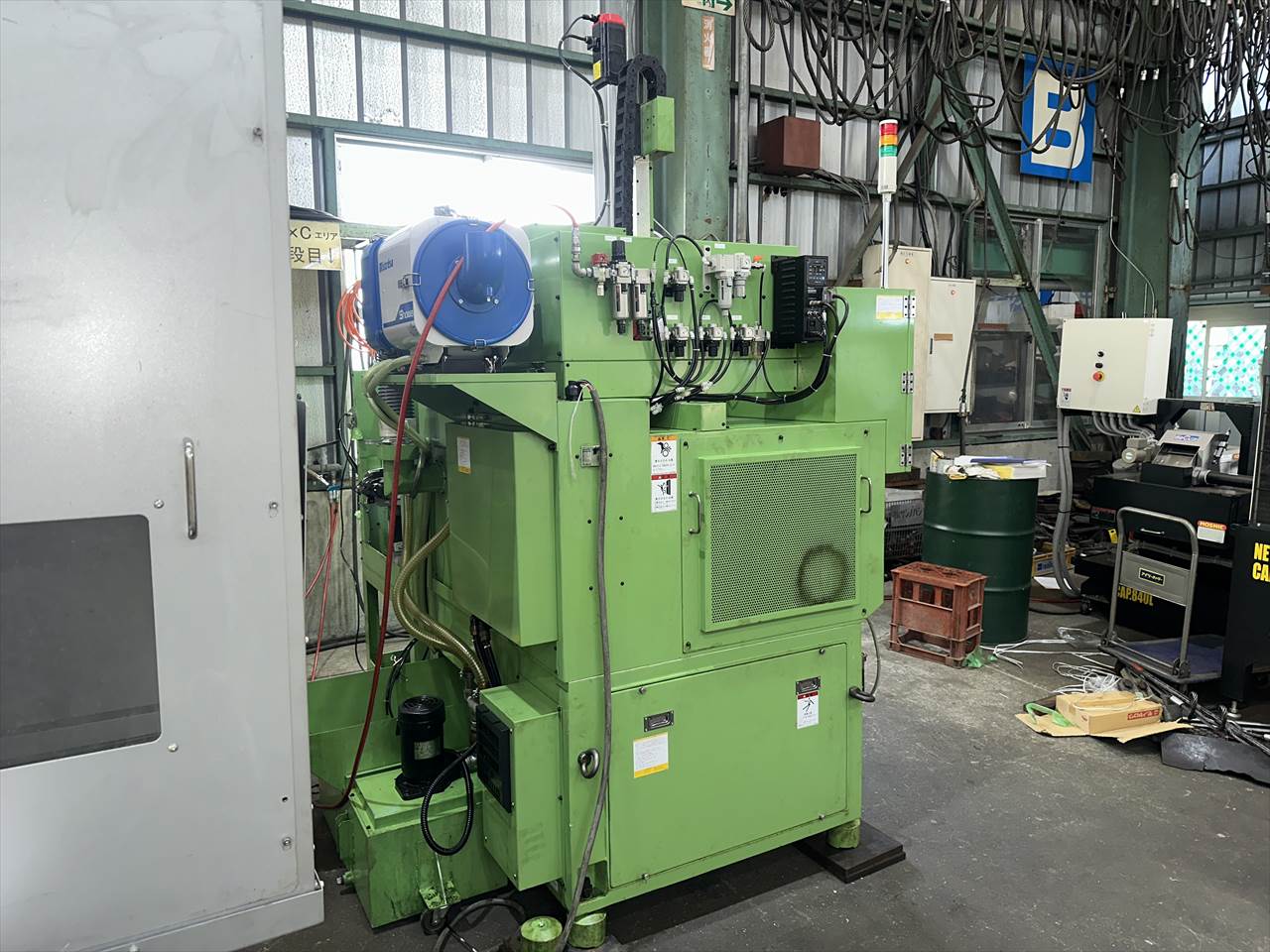

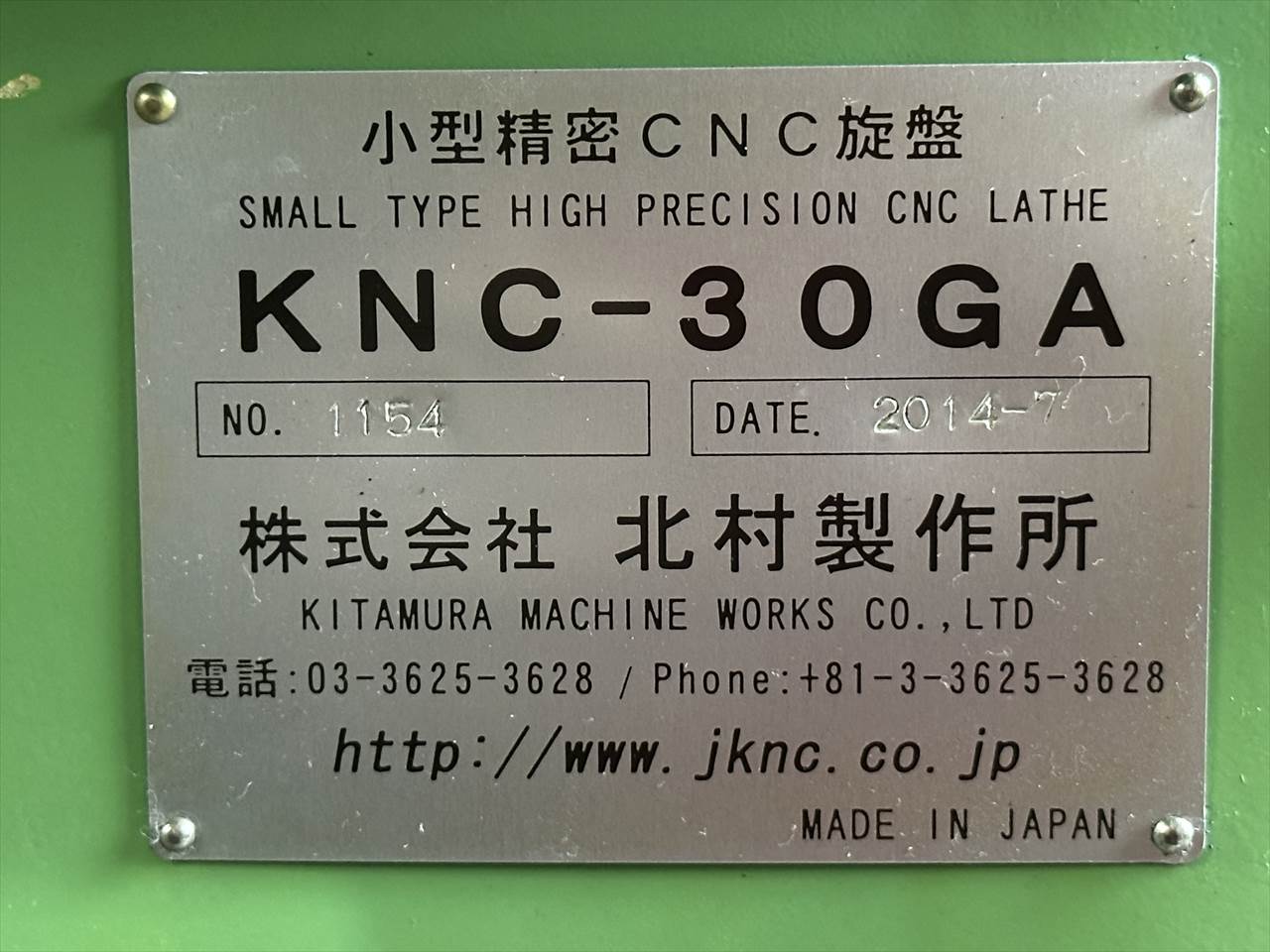

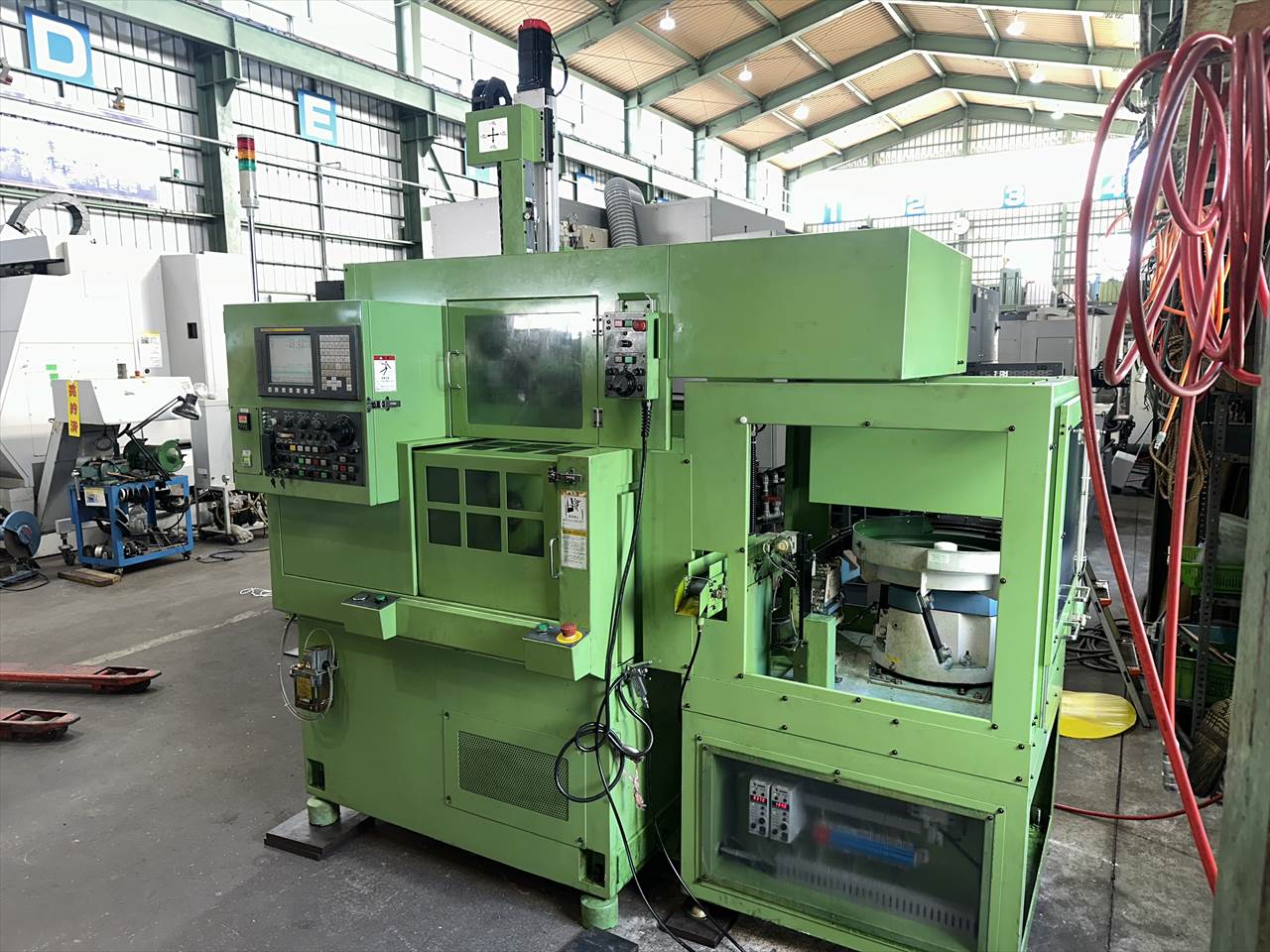

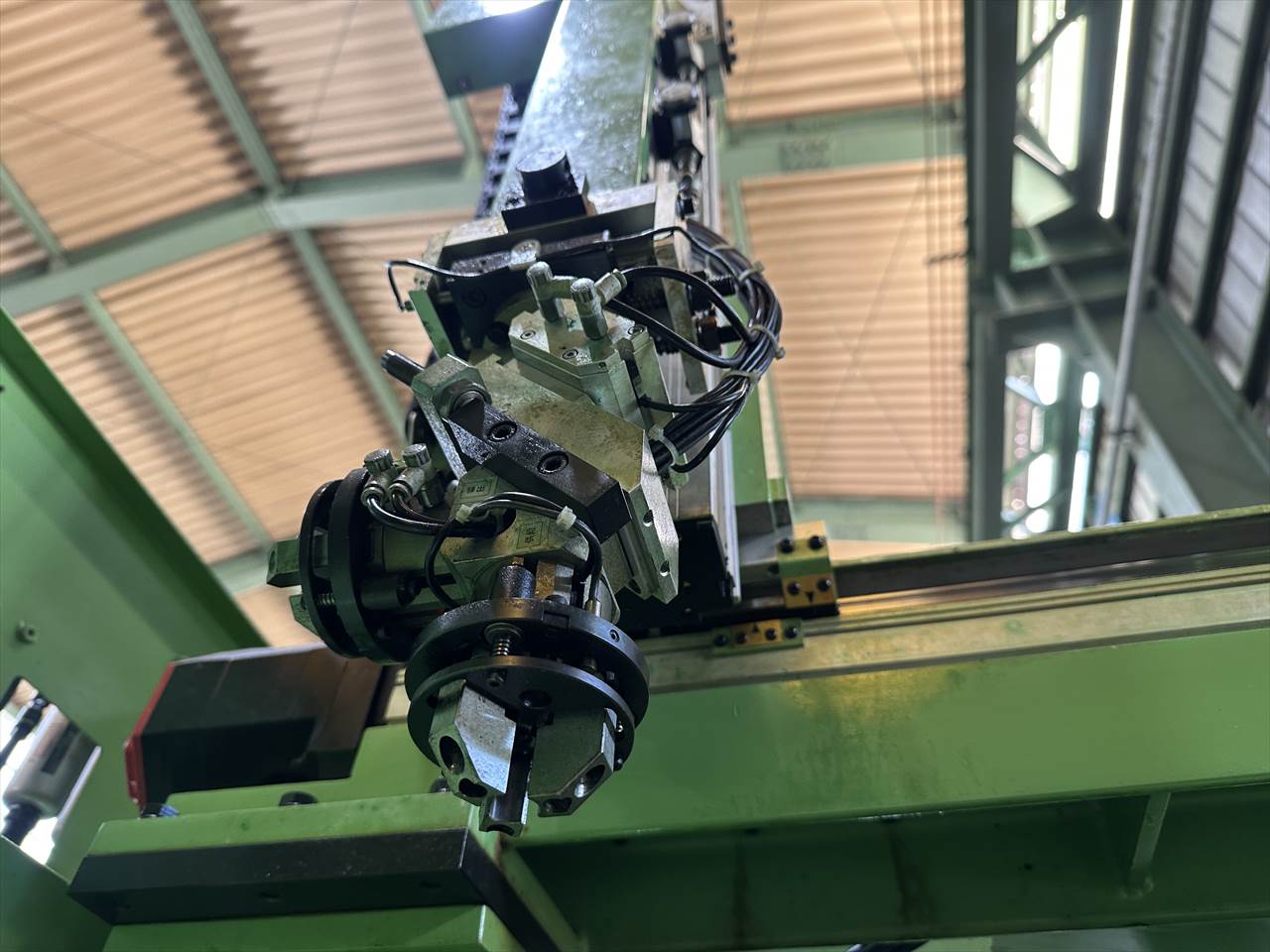

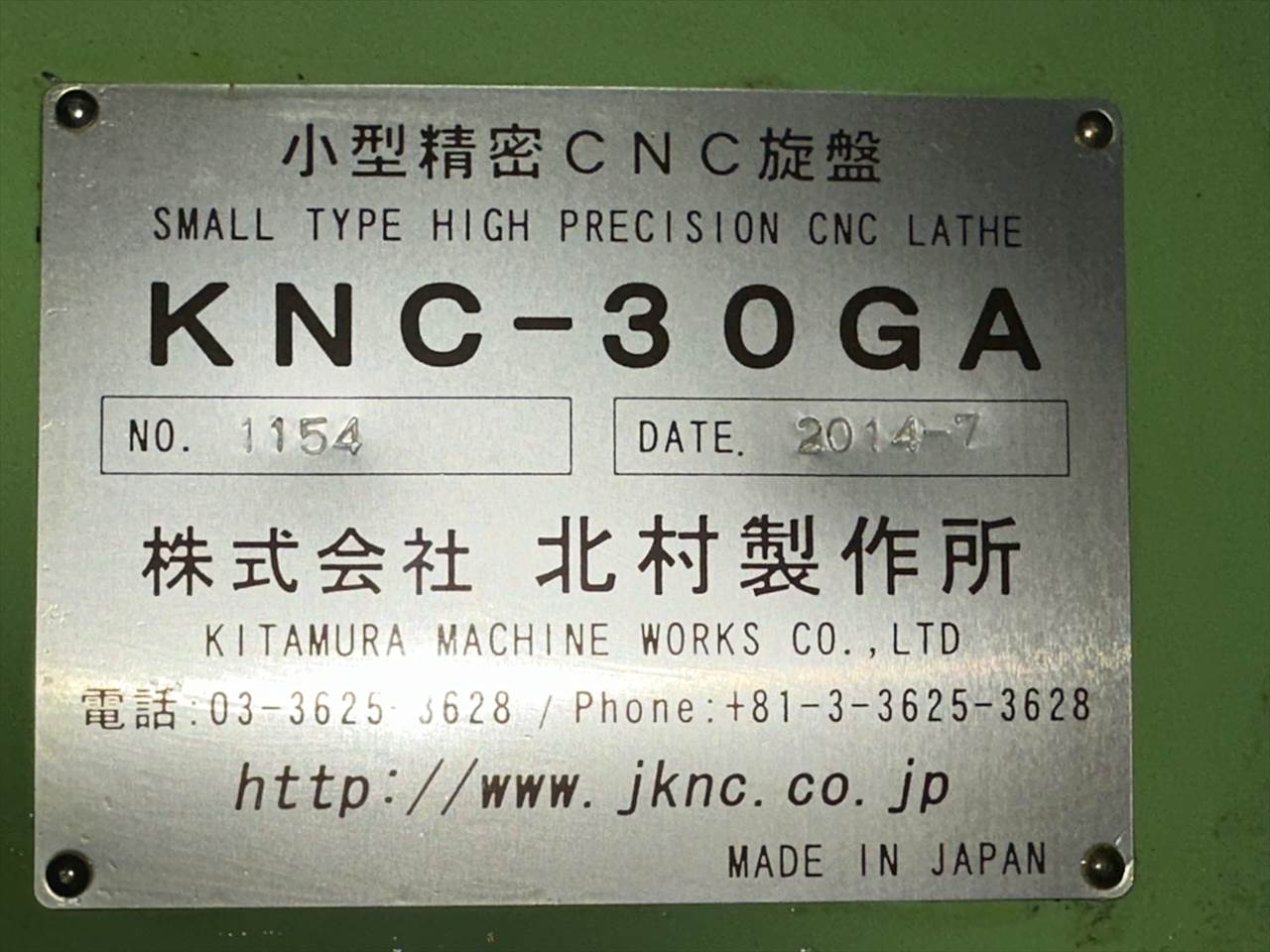

本体KNC-30G+NCガントリーローダーKNL-20i（2軸）

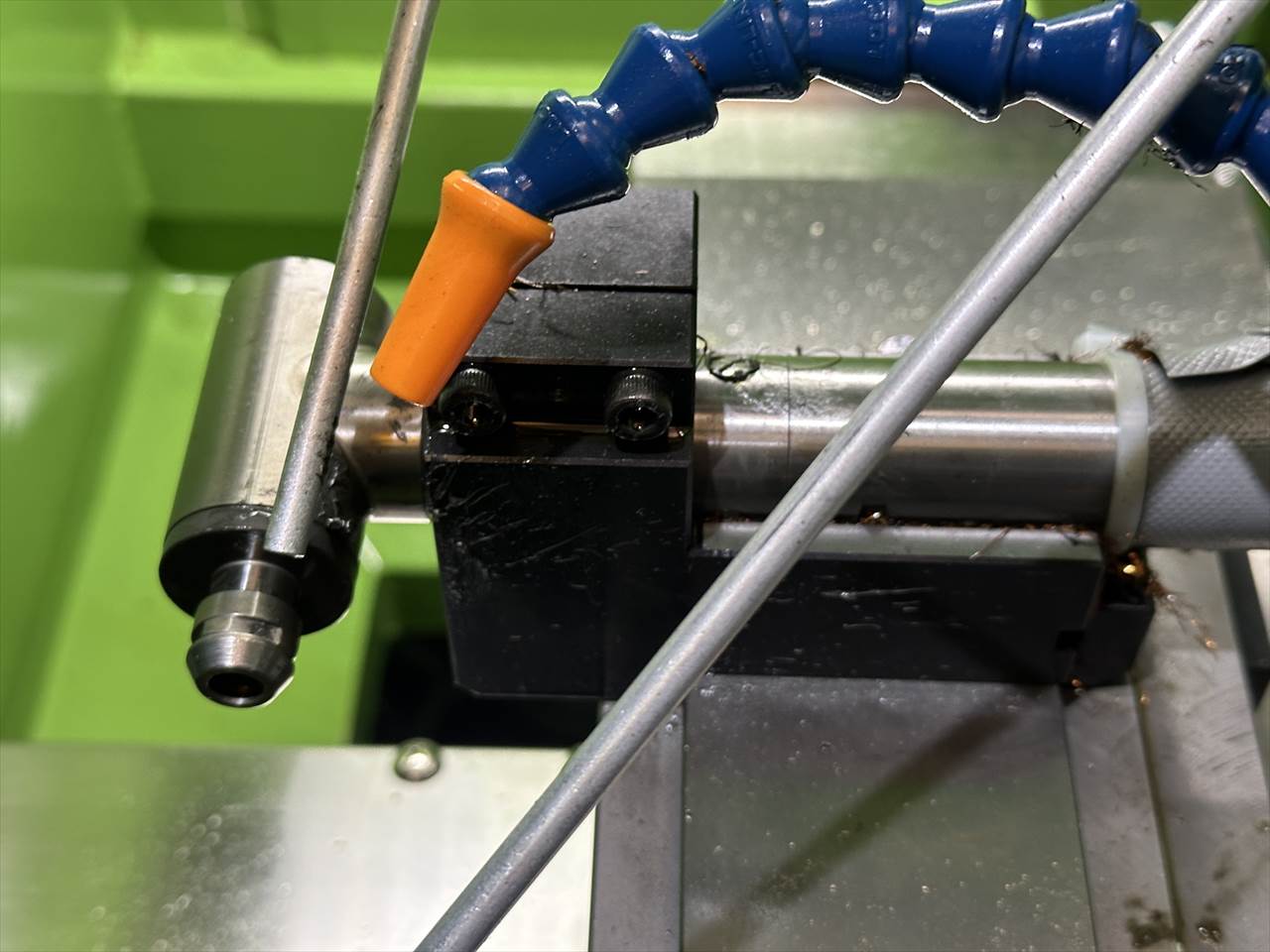

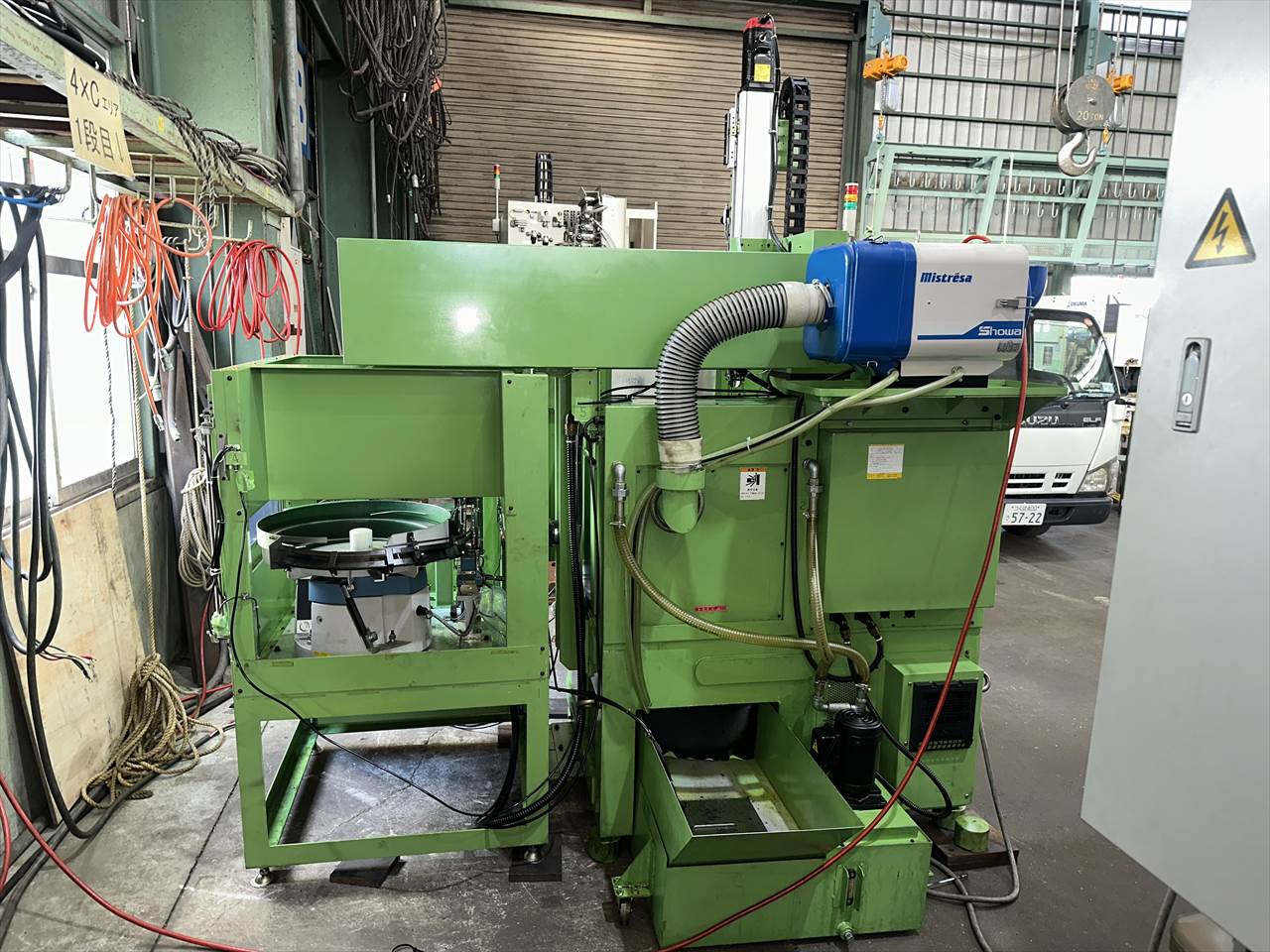

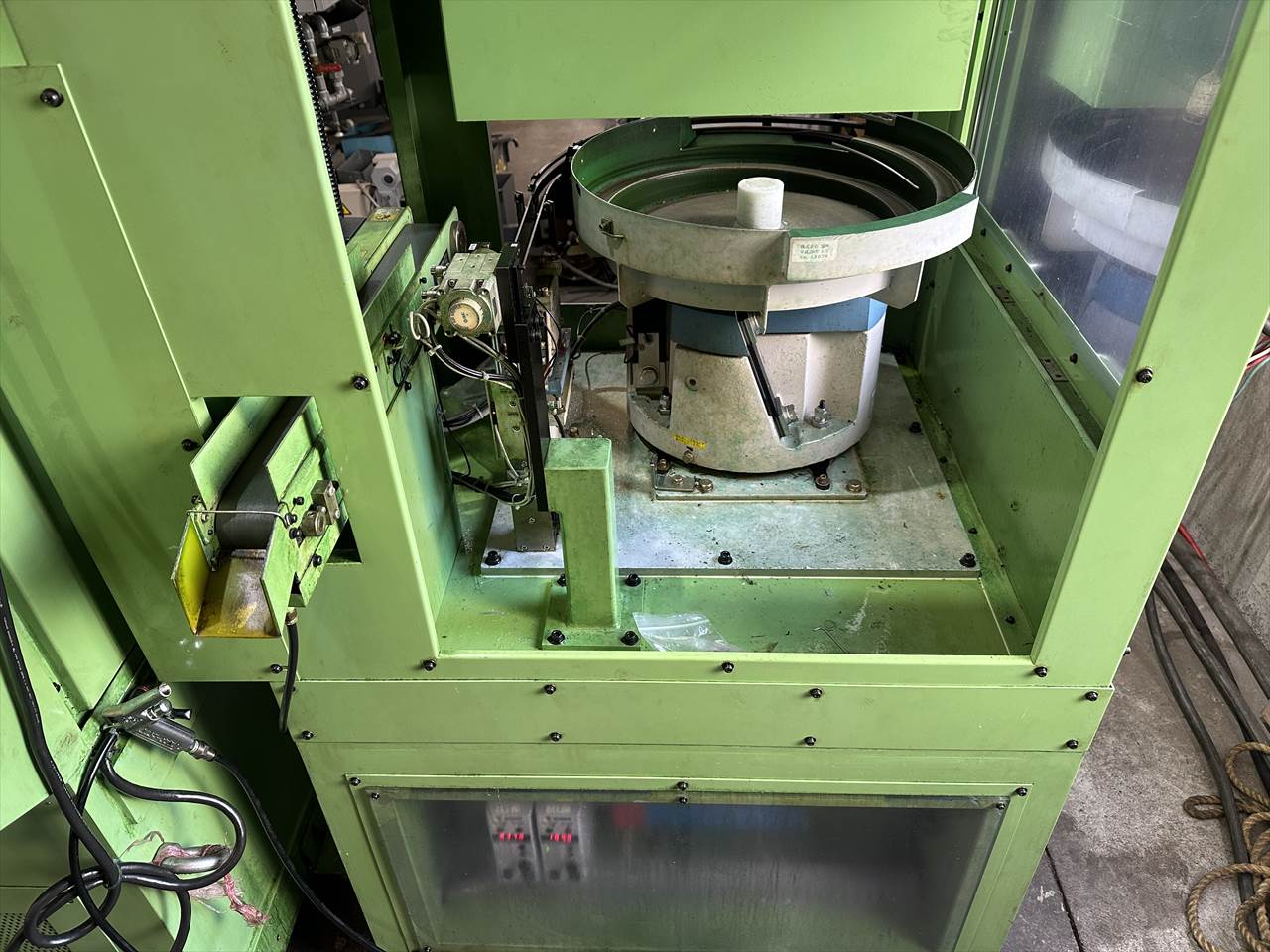

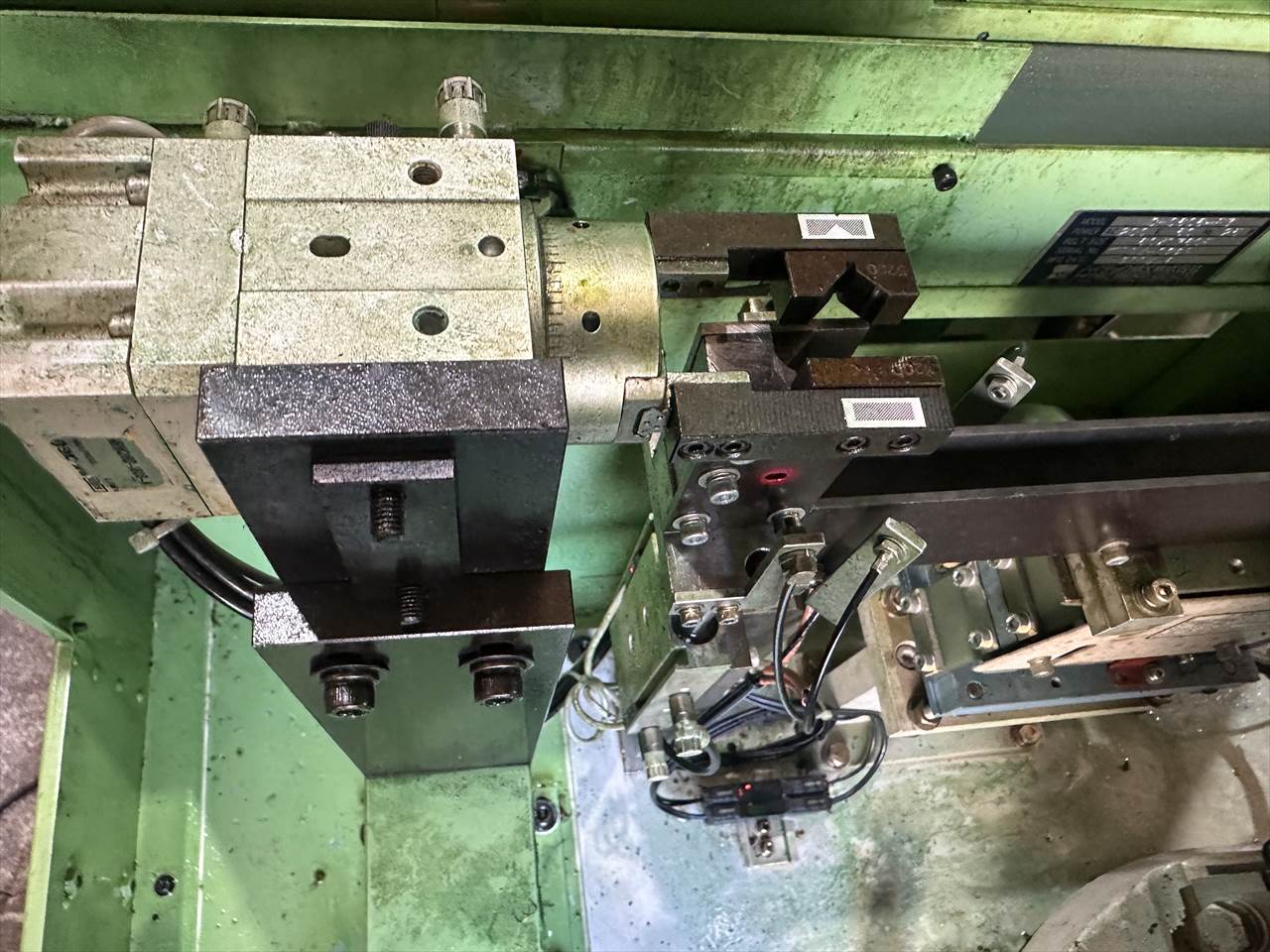

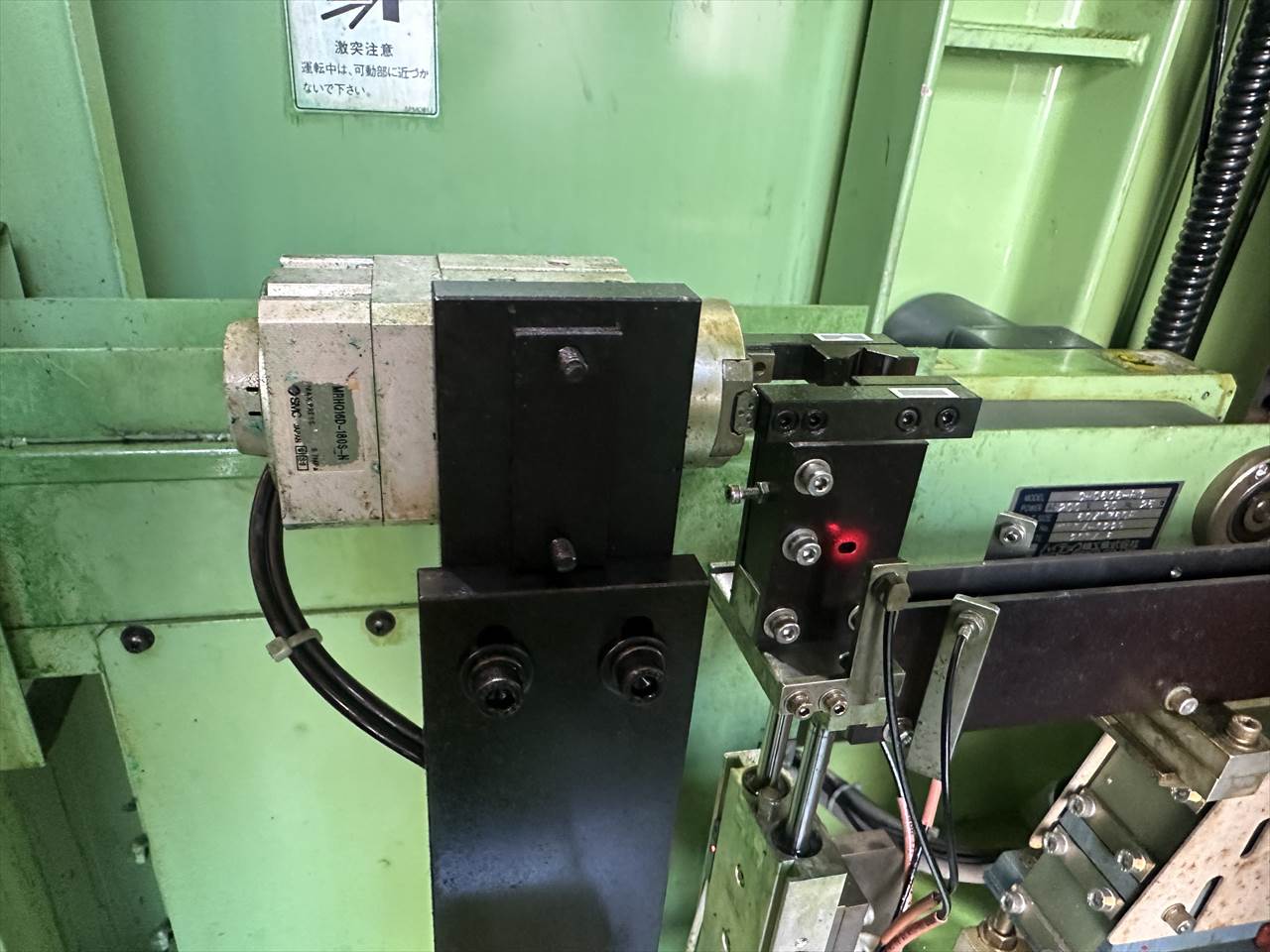

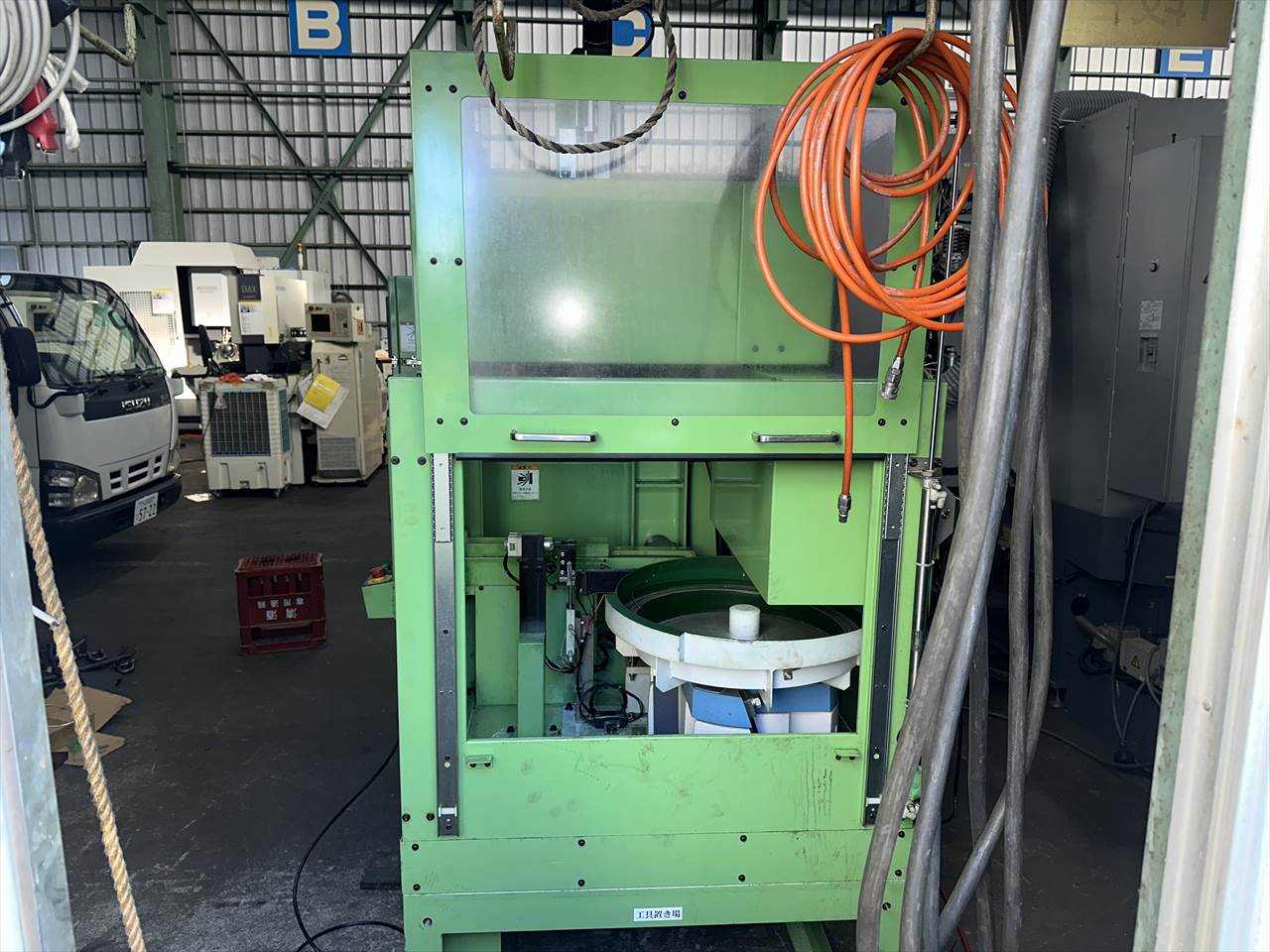

+パーツフィーダーER-38B+ナカニシ90°アングルスピンドル

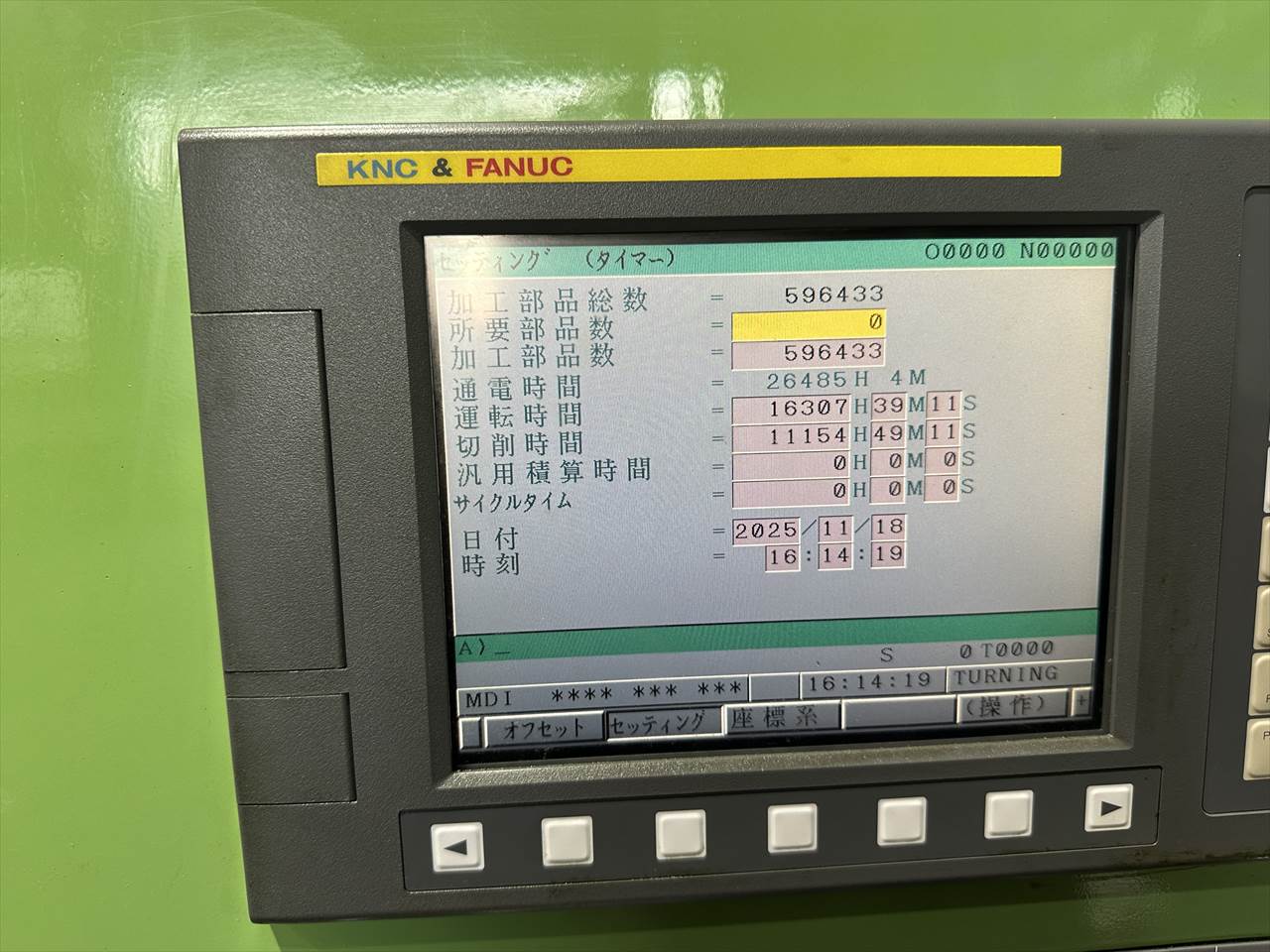

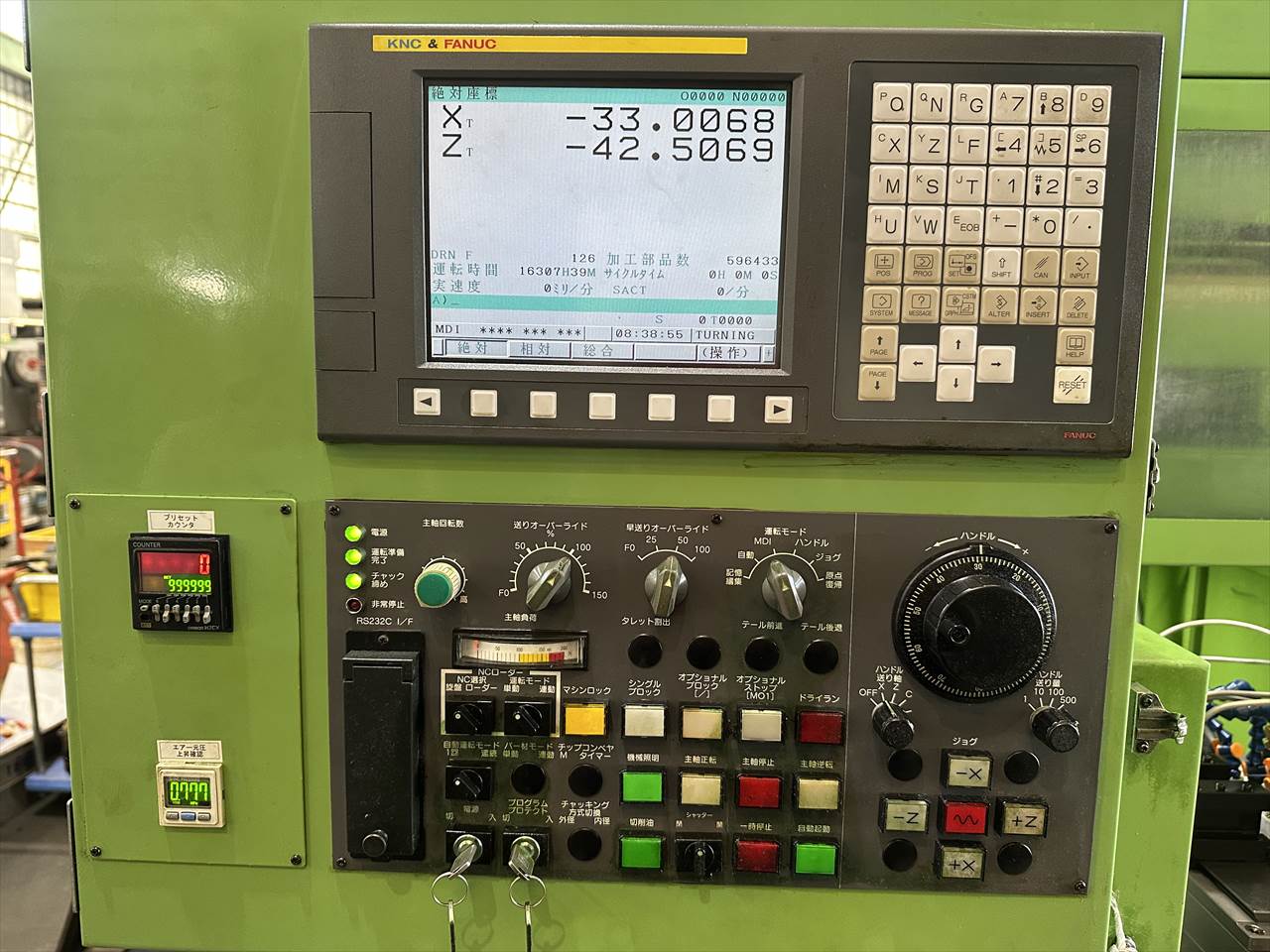

通電時間26485時間 運転時間16307時間 切削時間11154時間（銅部品加工のみ）

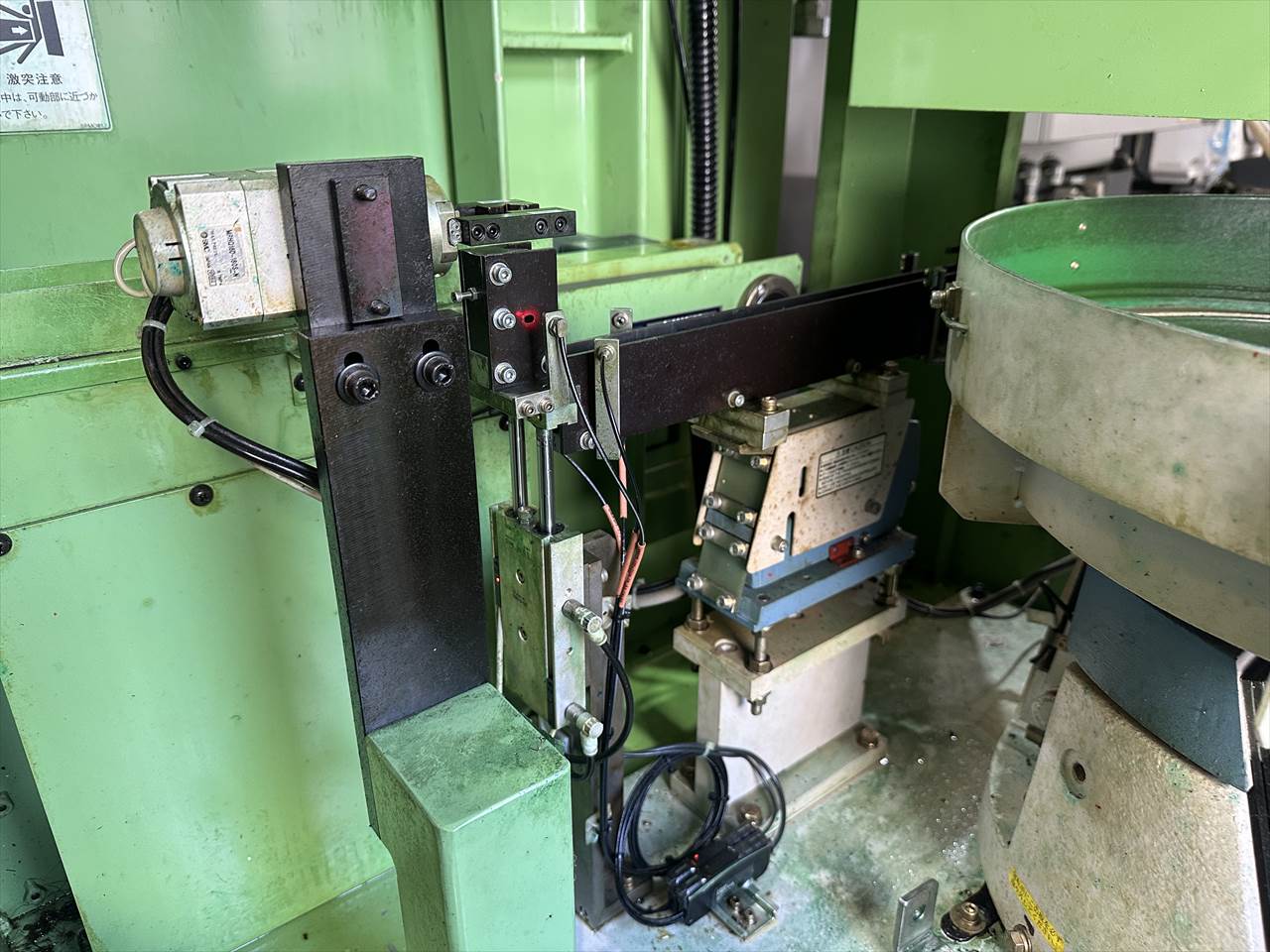

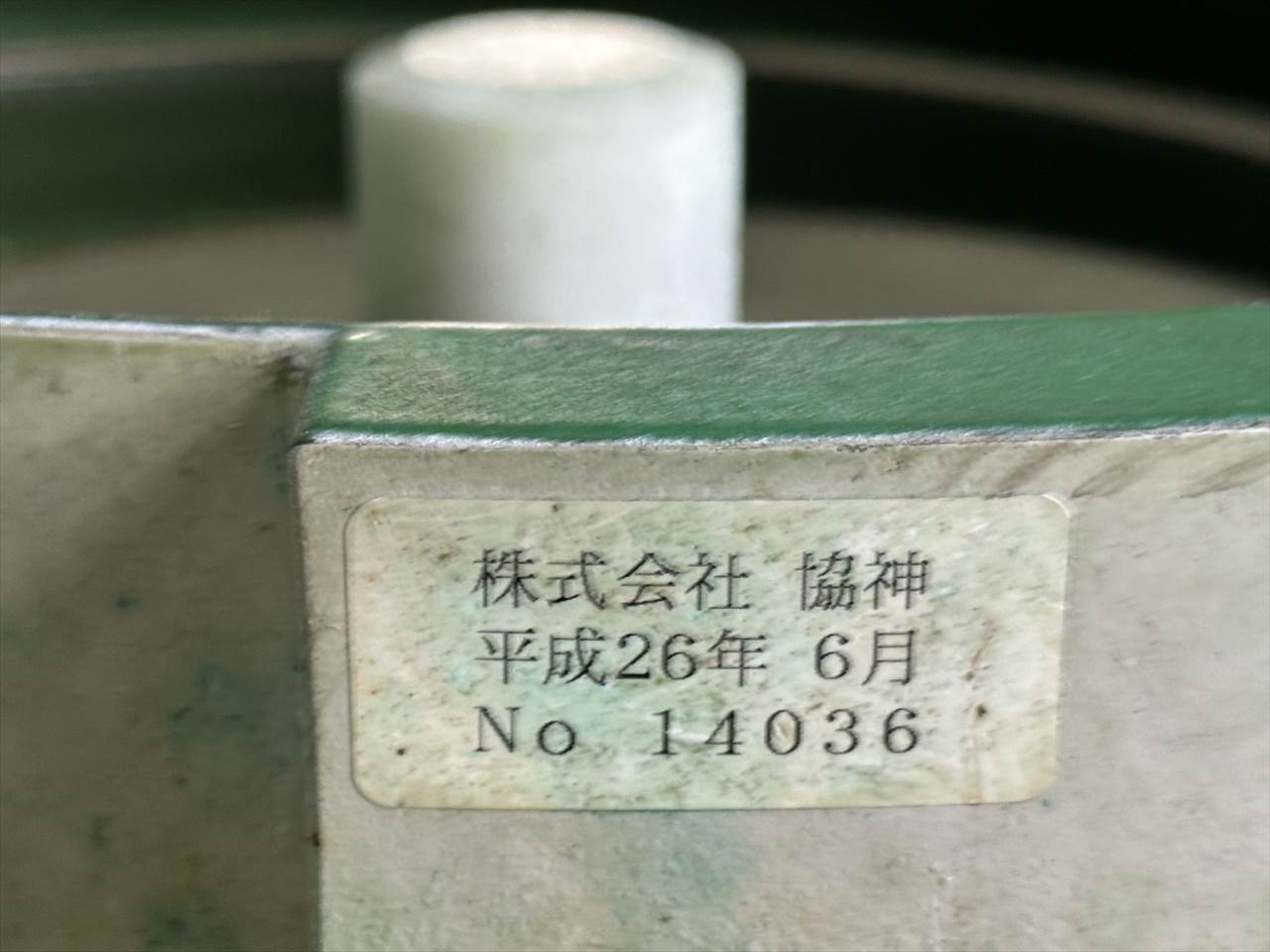

パーツフィダーの変更・改造は㈱協神様（宮城県仙台市）に御相談下さい。
○容量
ベッド上の振り：φ240 クロススライド上振り：φ120
最大加工径：φ100 最大加工長100

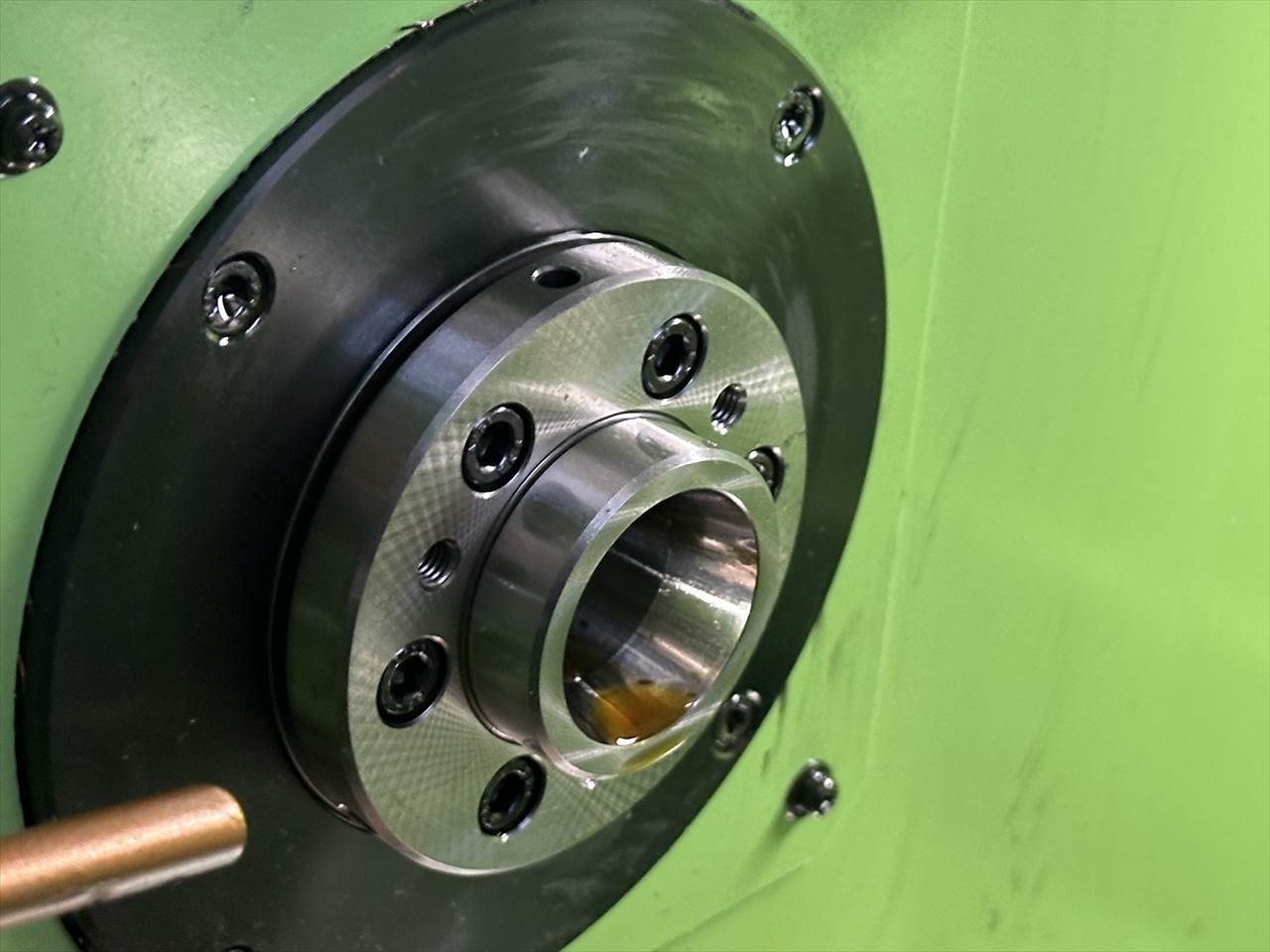

○主軸
回転速度：MAX6000rpm（無段階S4桁指令）
貫通穴径：MAXφ20
○早送り速度
X軸：15m/min Z軸：15m/min
○移動量
X軸移動量：250mm Z軸ｽﾄﾛｰｸ：200mm
○モータ
主軸用：1.5/2.2kw 送り軸用：1.0kw
○電源電力
6KVA
○床面から主軸中心線までの高さ
1020mm
○機械の大きさ
本体：幅1200×奥行1740×高さ1630mm 重量750㎏
全体（ﾊﾟｰﾂﾌｨｰﾀﾞｰ NCガントリーローダー含む）
：幅2250×奥行1800×高さ2650mm 重量約1100㎏
|
| 参考資料 |
本ページに概要・仕様を記載しています。下記PDFは参考資料です。
【補足資料】メーカー仕様PDF
|
| 営業からの コメント |

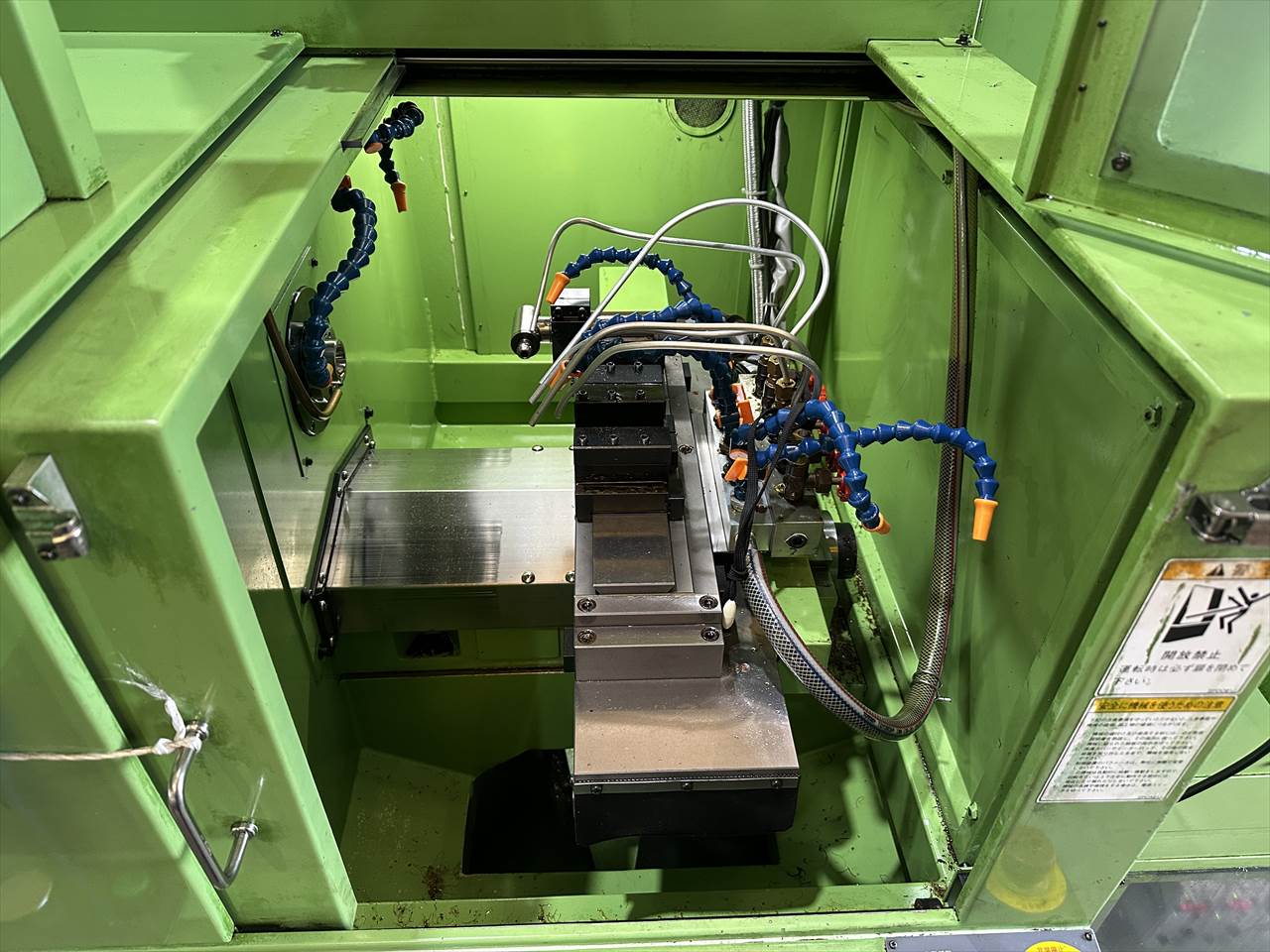

本品は、NC旋盤（クシ刃型）です。
使用用途や適合機種については、仕様・寸法をご確認のうえ、必要に応じてお問い合わせください。
在庫状況は随時変動します。
※ホームページの内容と現品に相違がある場合は、現品を優先させて頂きます。
