| 機械仕様 |

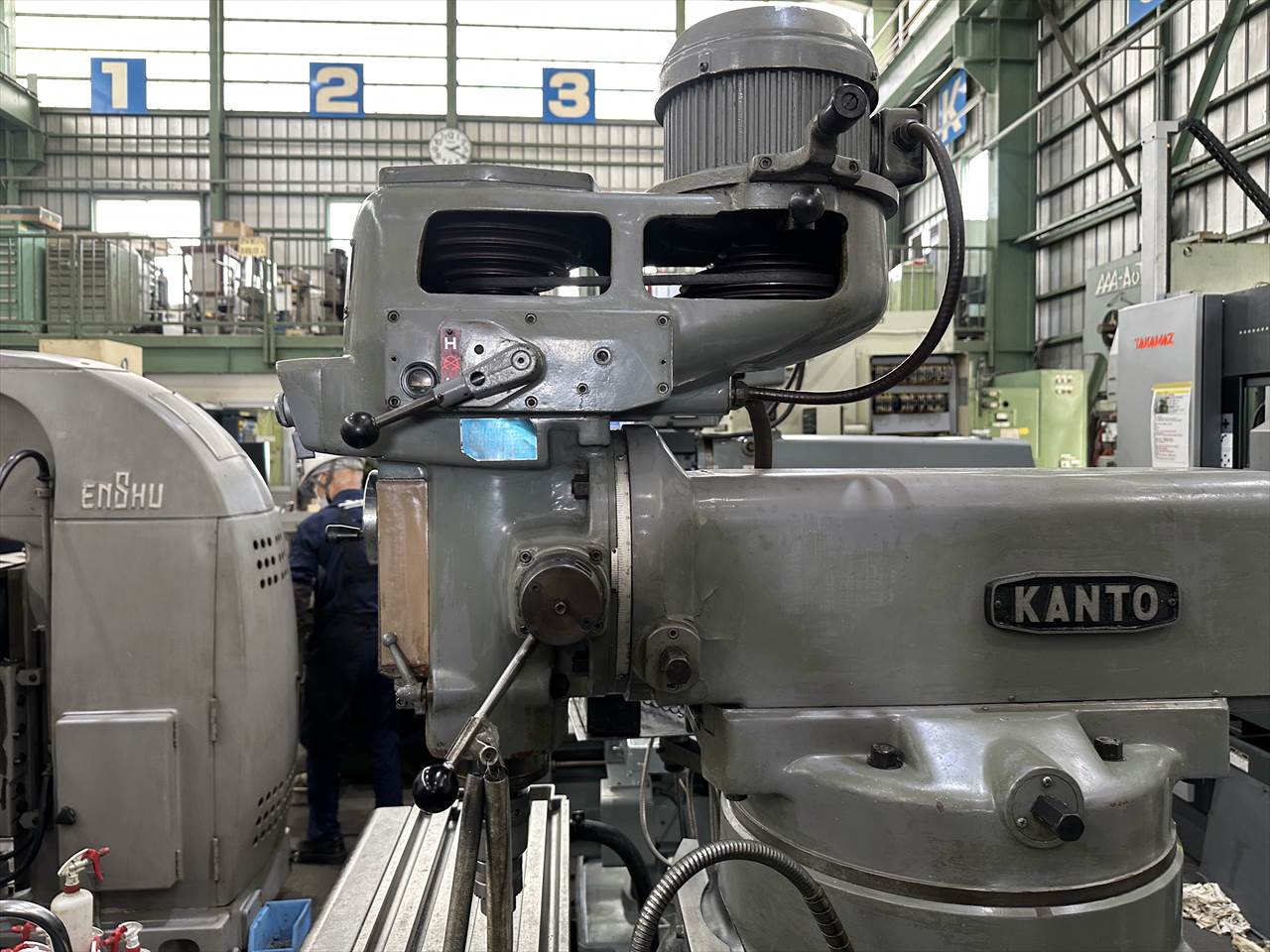

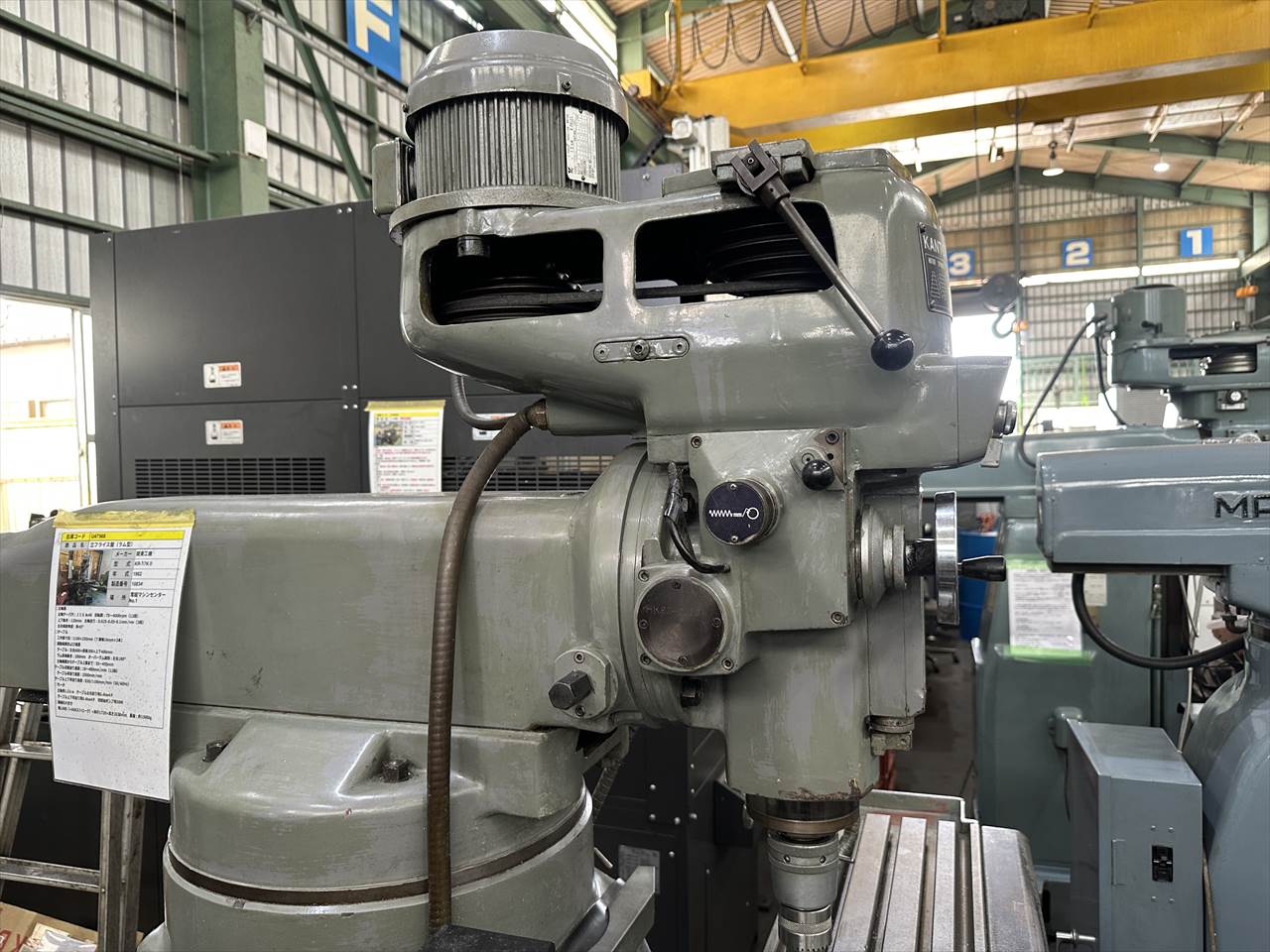

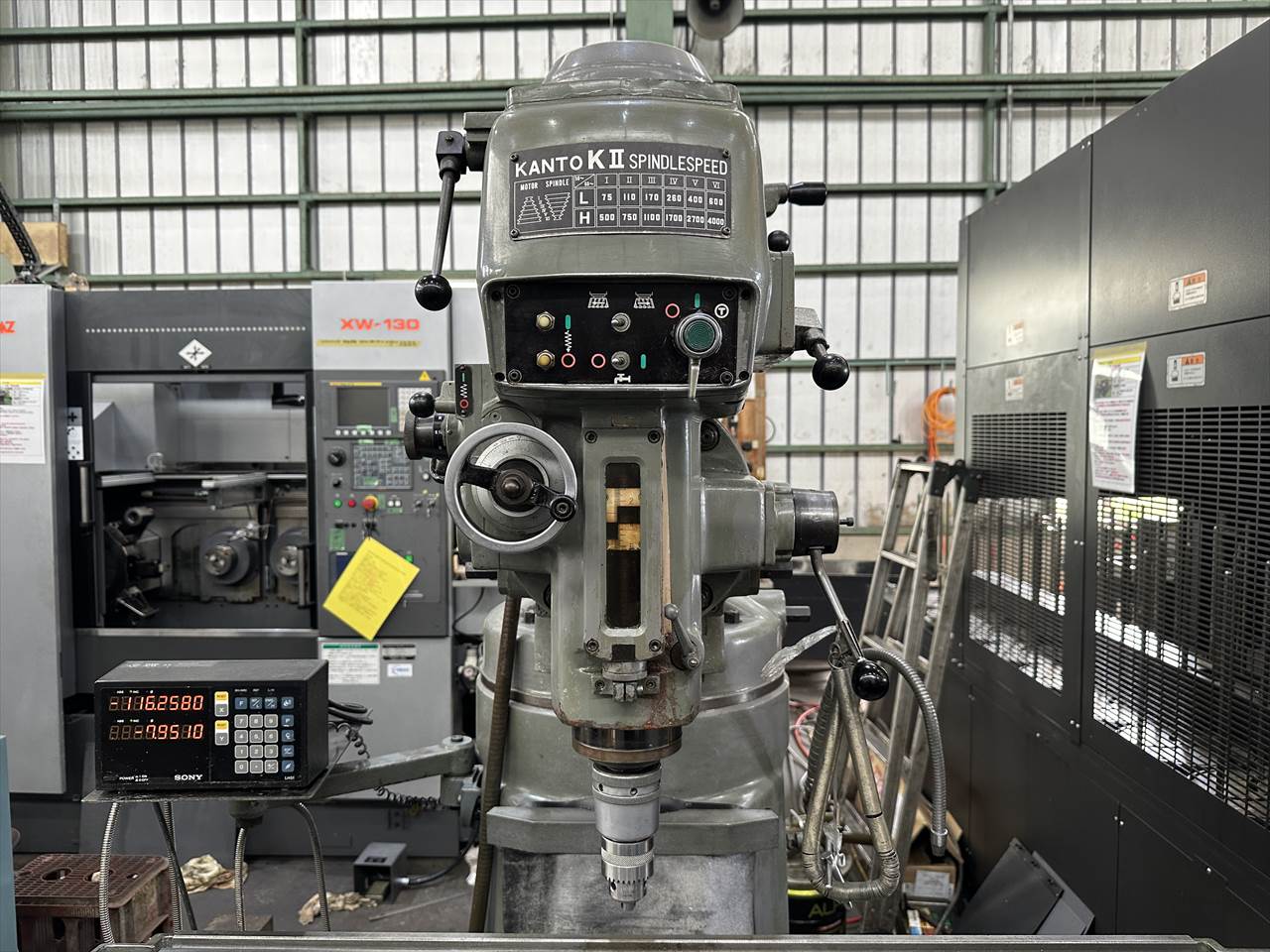

○主軸頭

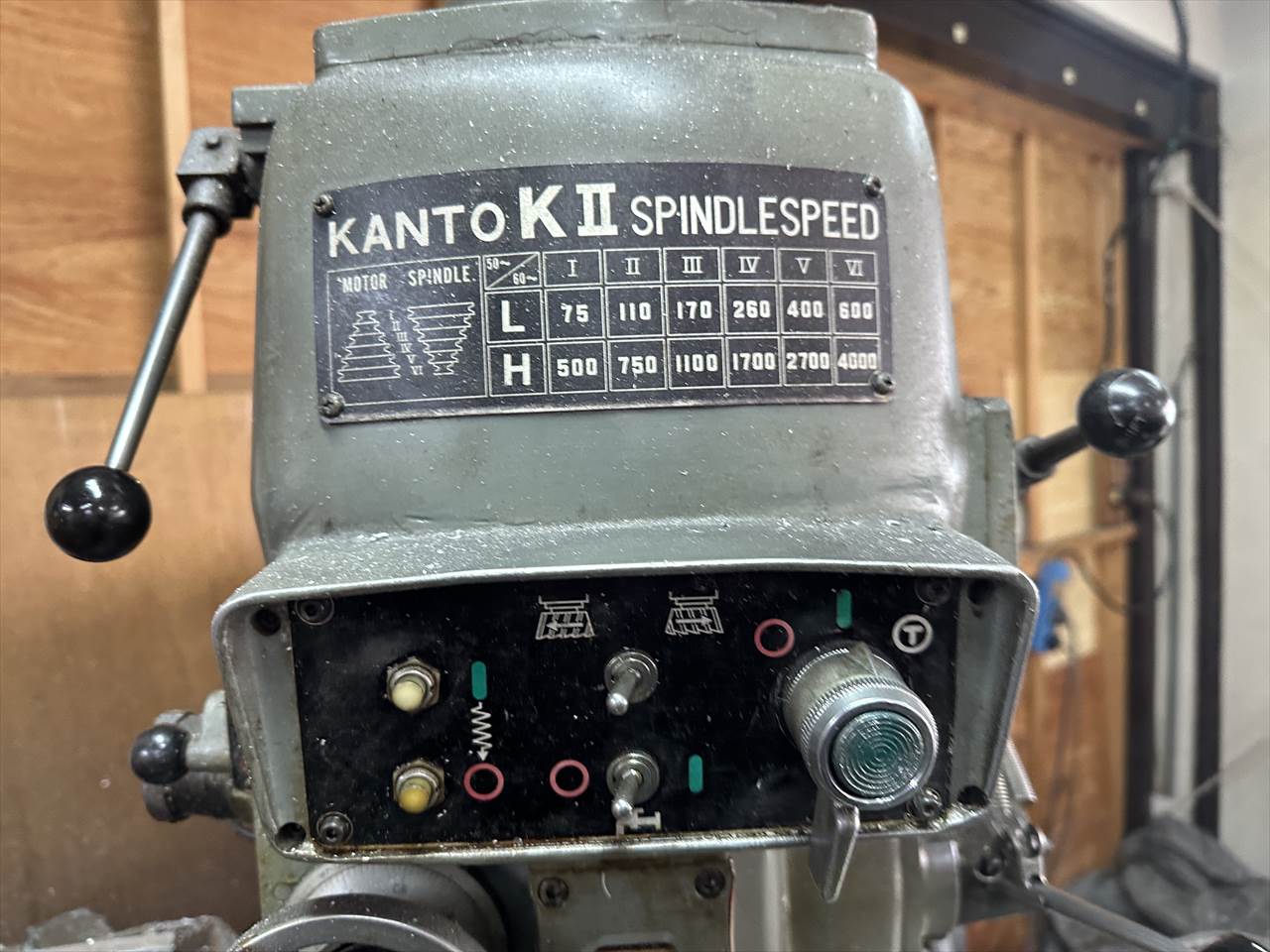

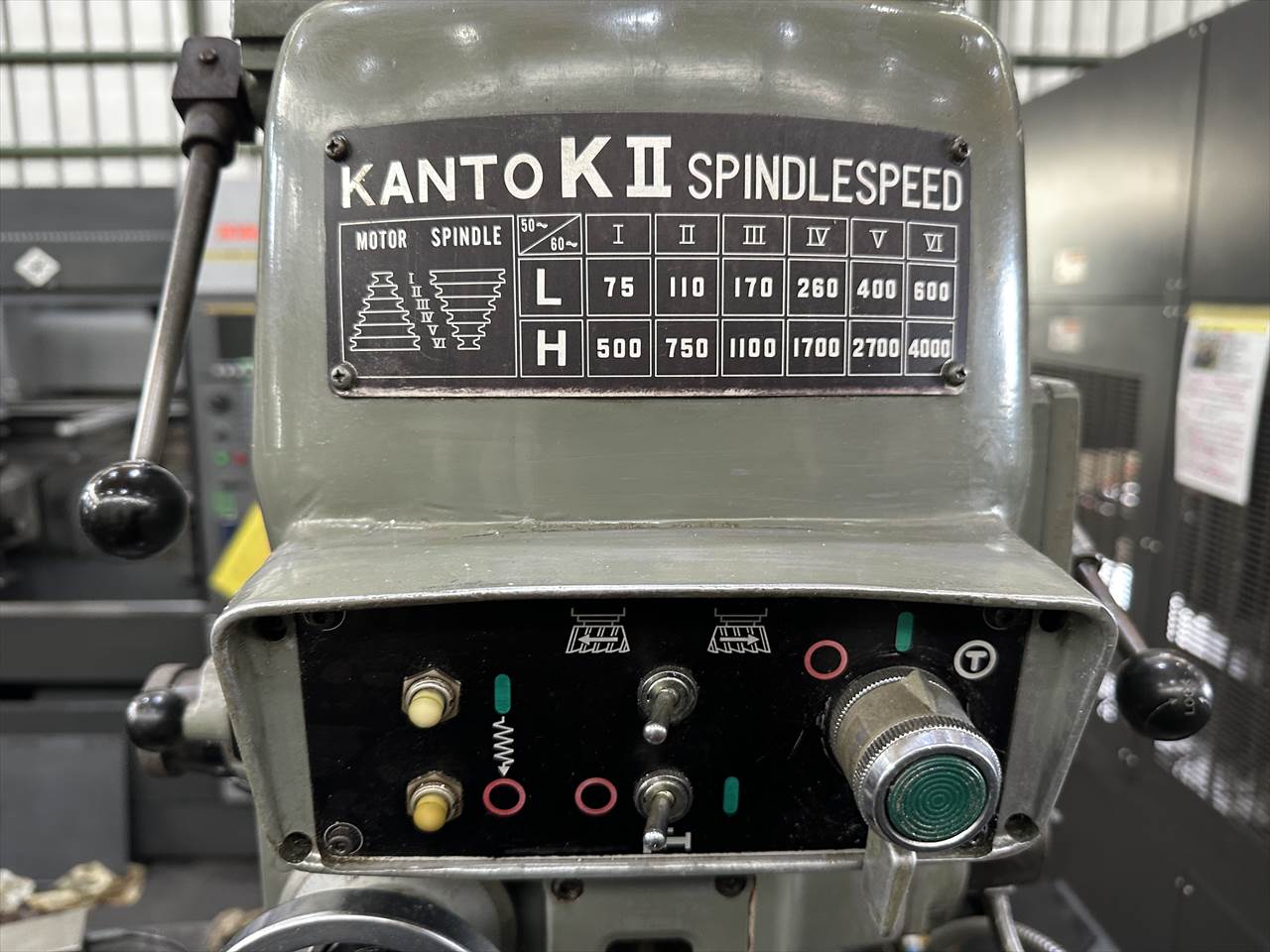

主軸テーパ穴：ＪＩＳ №40 回転数：75～4000rpm（12段）
上下動き：120mm 主軸送り：0.025-0.05-0.1mm/rev（3段）
左右傾斜角度：各45°

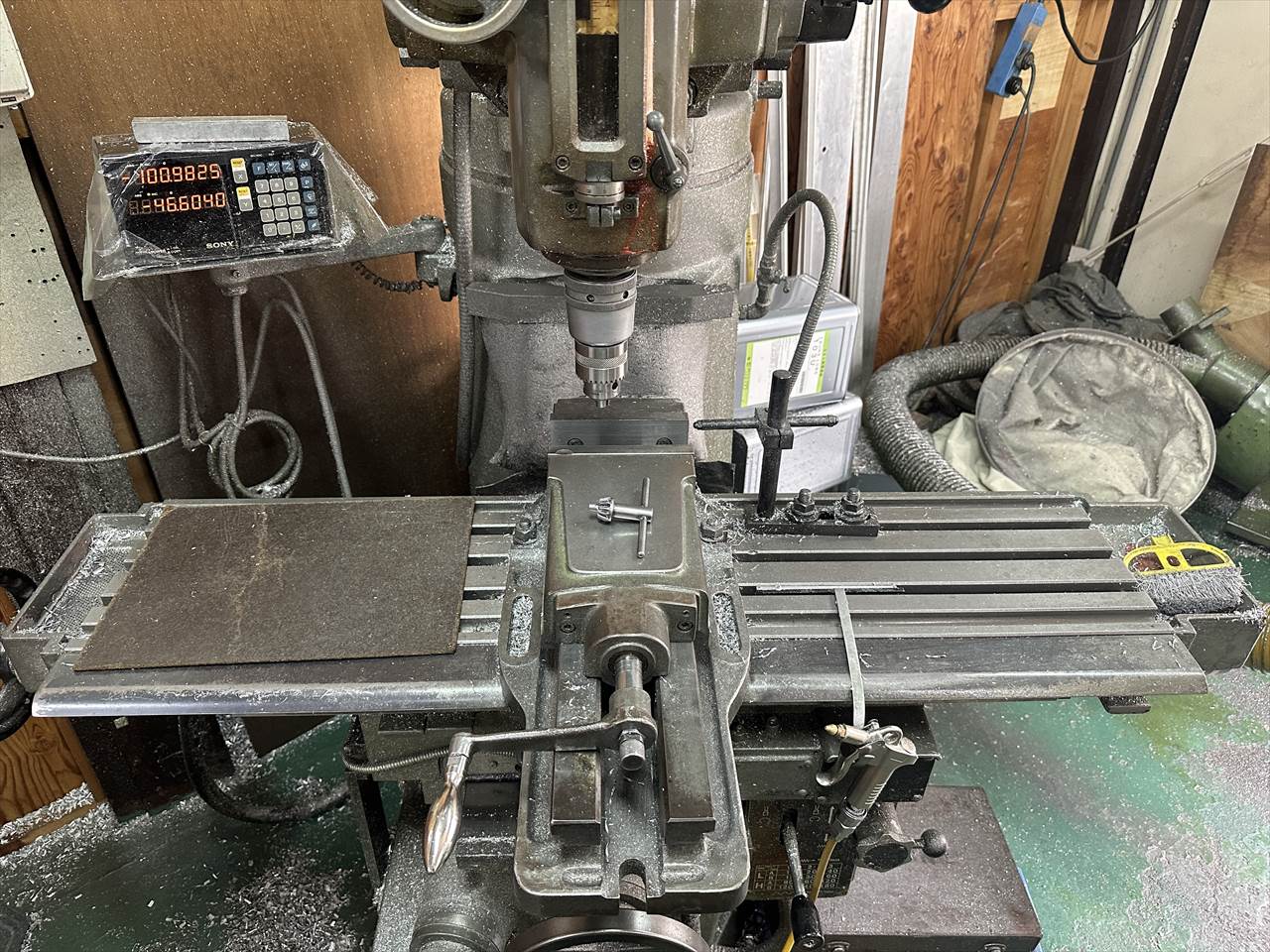

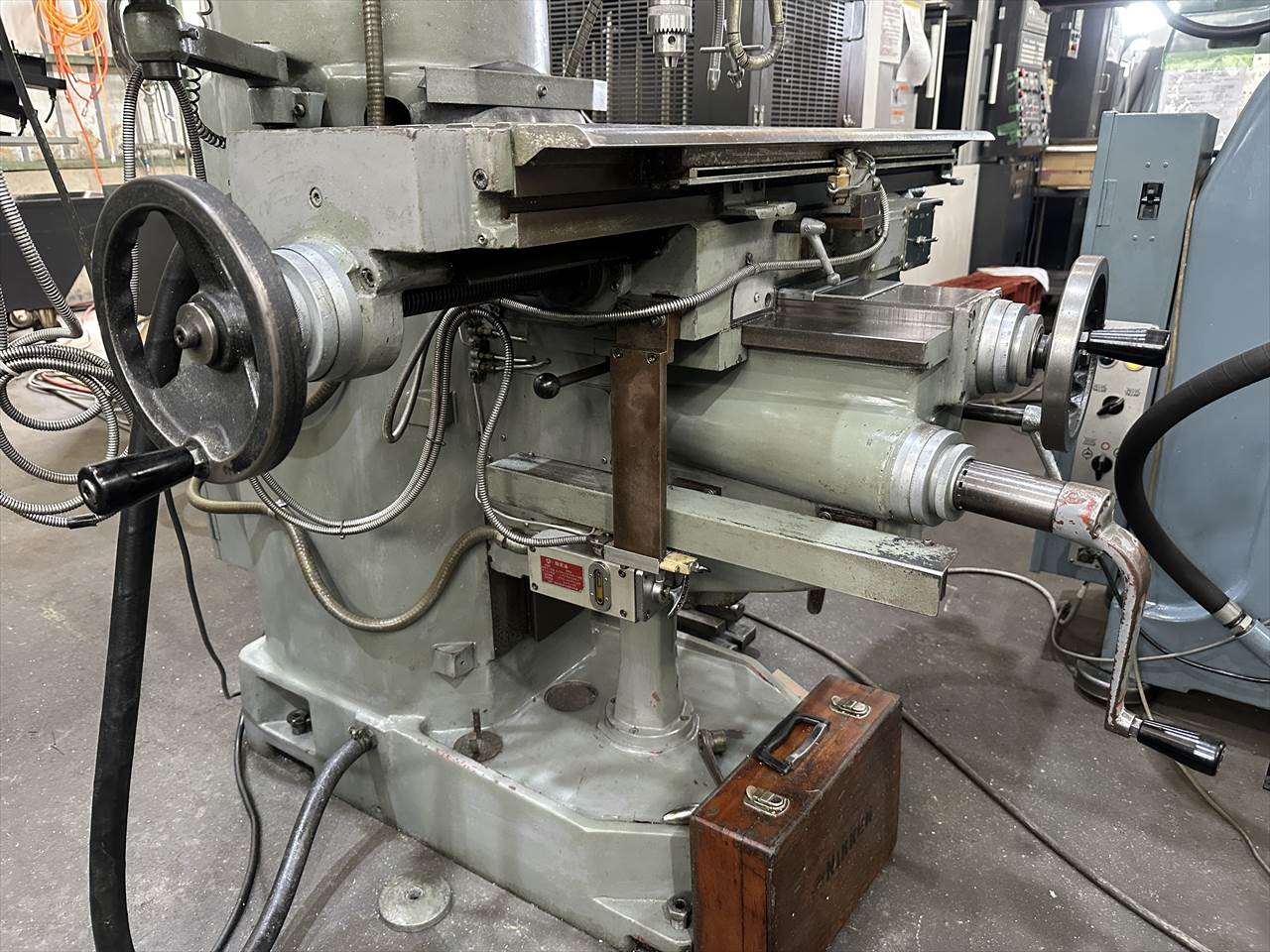

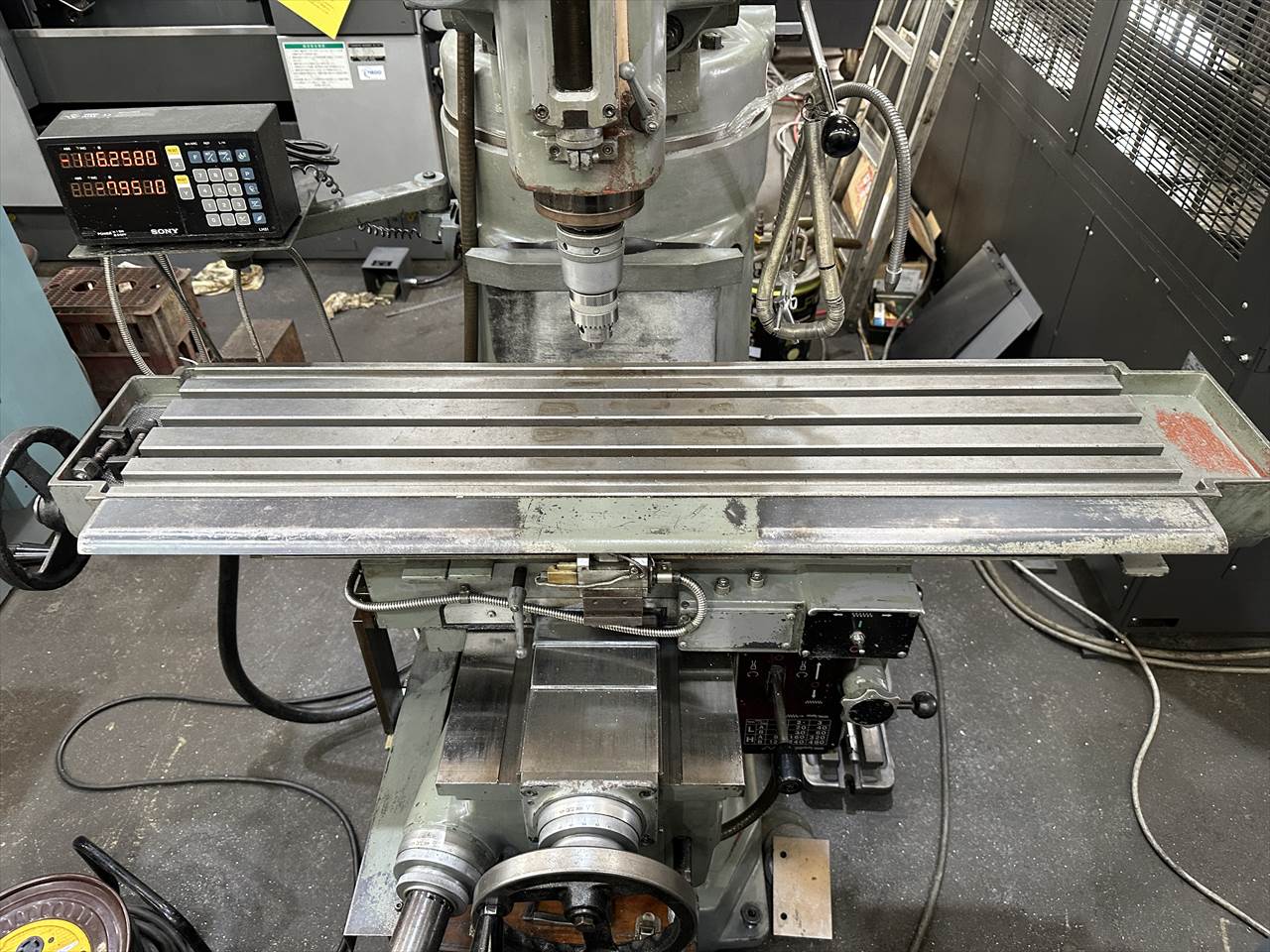

○テーブル
工作面寸法：1100×250mm（Ｔ溝幅16mm×3本）
○運動範囲および速度
テーブル：左右600×前後300×上下400mm
ラム前後動き：200mm オーバーラム旋回：左右180°
主軸端面からテーブル上面まで：55～455mm

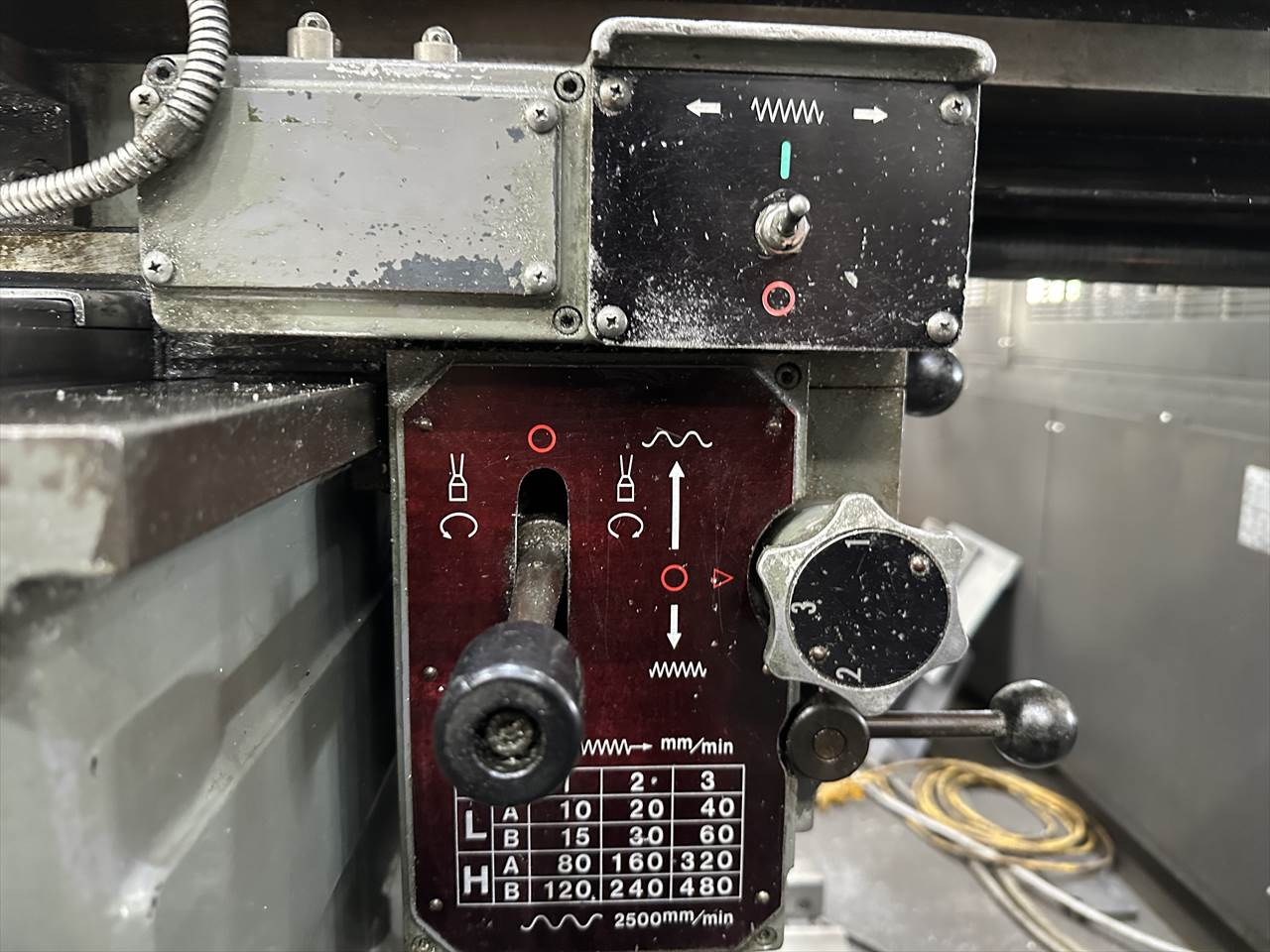

テーブル切削送り速度：10～480mm/min（12段）
テーブル早送り速度：2500mm/min
テーブル上下早送り速度：830/1100mm/min（50/60Hz）
○モータ
主軸用1.5ｋｗ テーブル左右送り用0.4kw4Ｐ
テーブル上下早送り用0.4kw4Ｐ 切削油ポンプ用50Ｗ
○機械の大きさ
幅1685（+600ストローク）×奥行1720×高さ2030mm 重量：約1500㎏
|
| 参考資料 | 只今準備中 |
| 営業からの コメント |
※ホームページの内容と現品に相違がある場合は、現品を優先させて頂きます。
