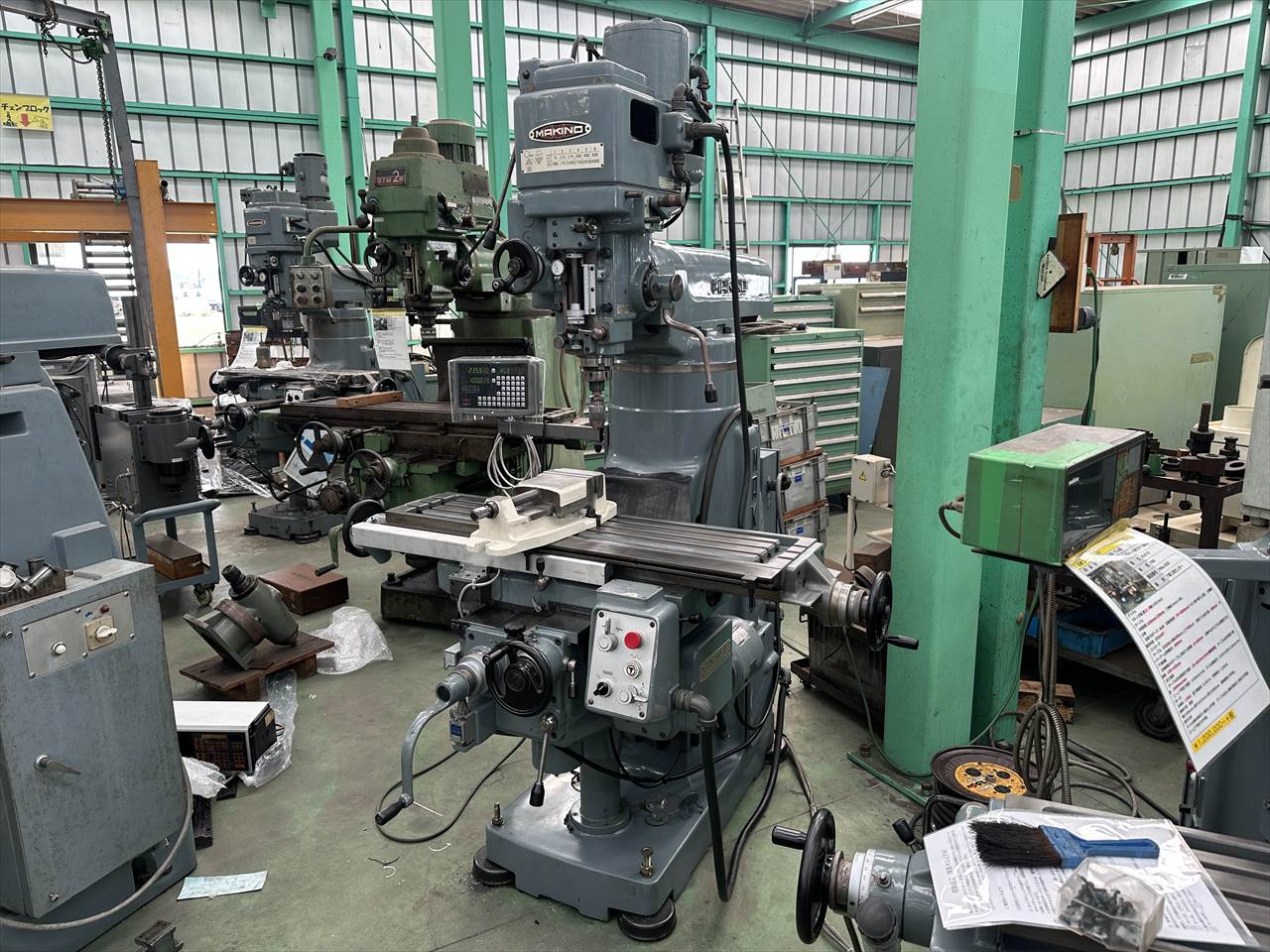

| 機械仕様 |

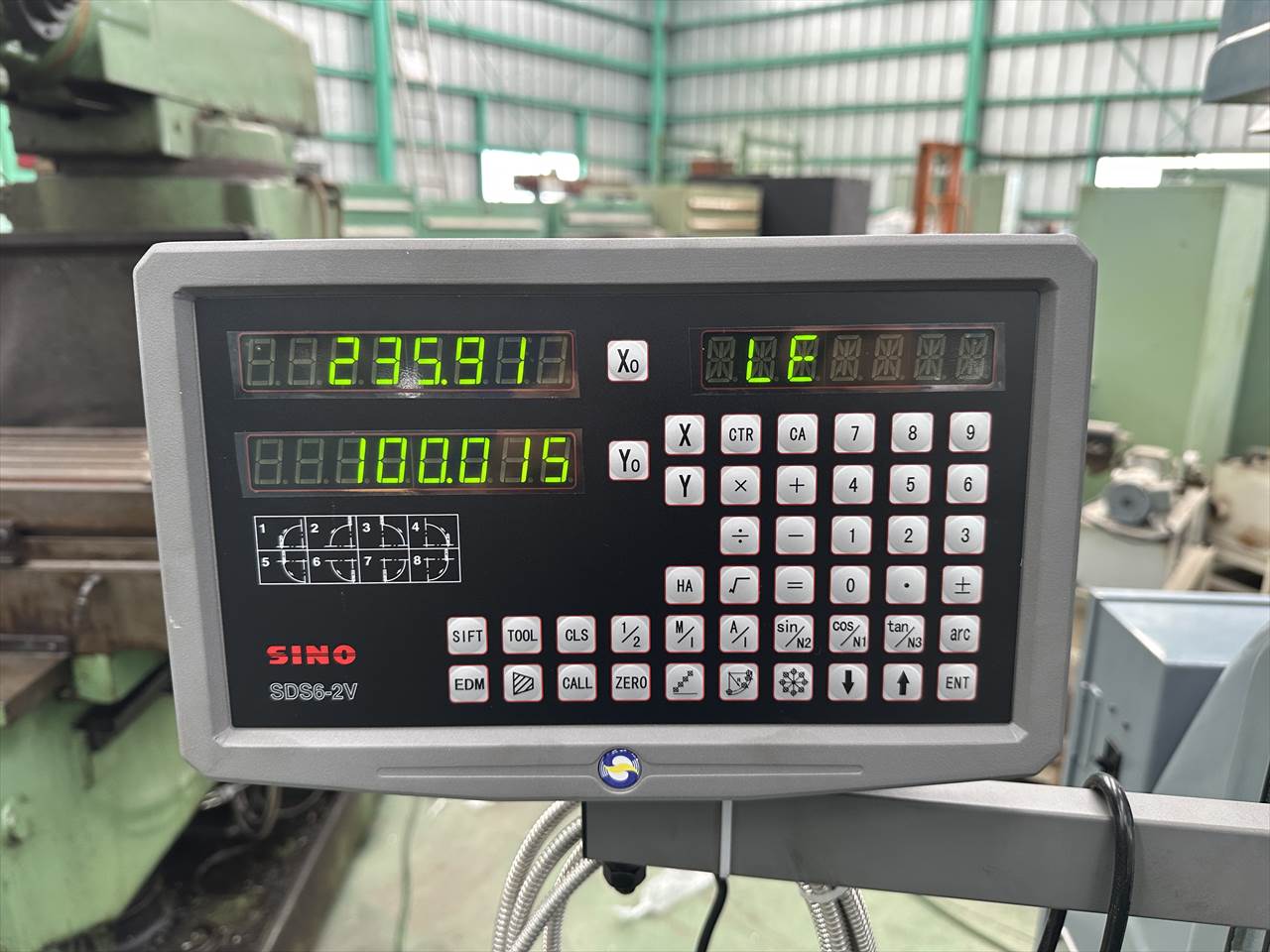

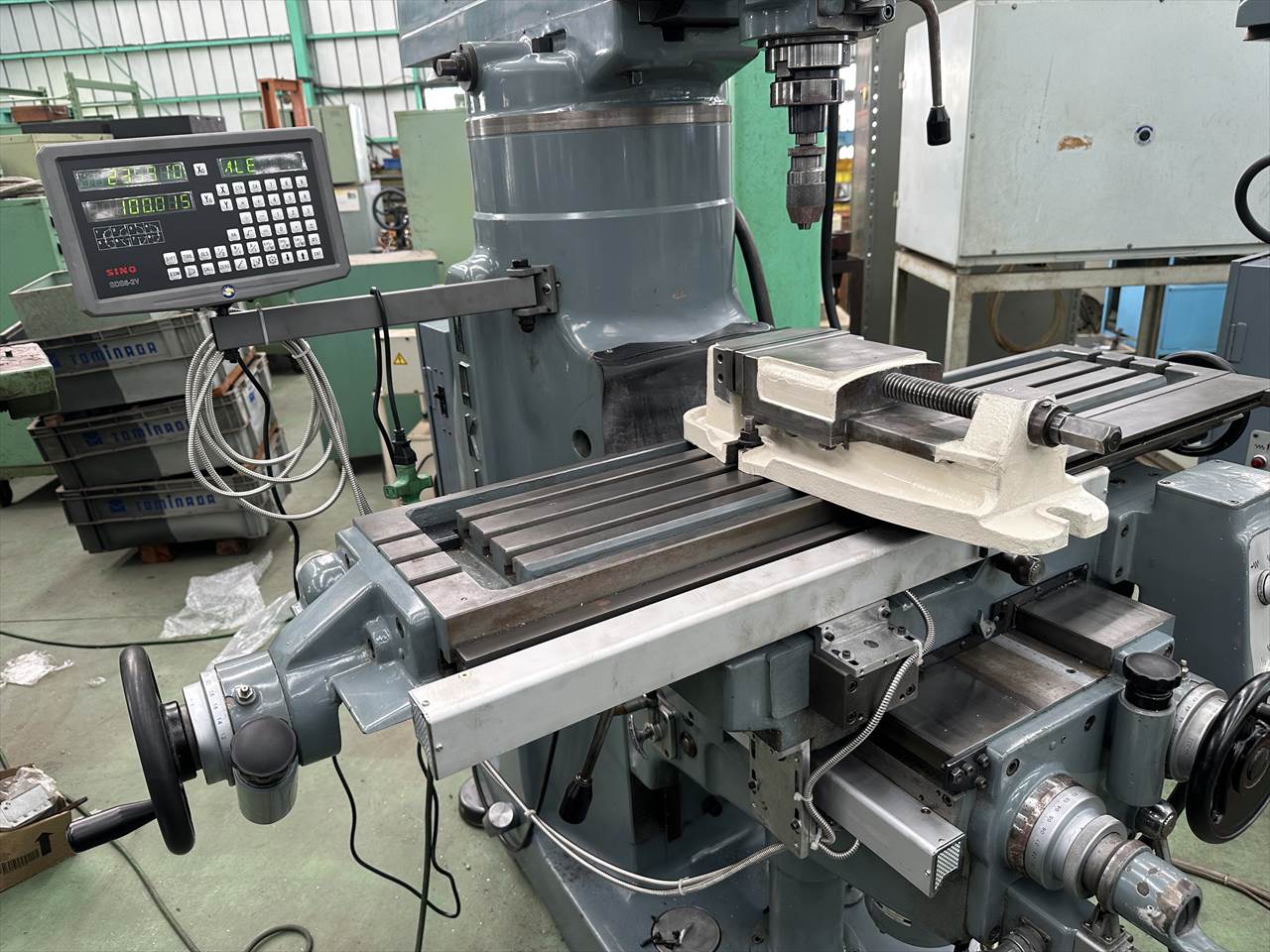

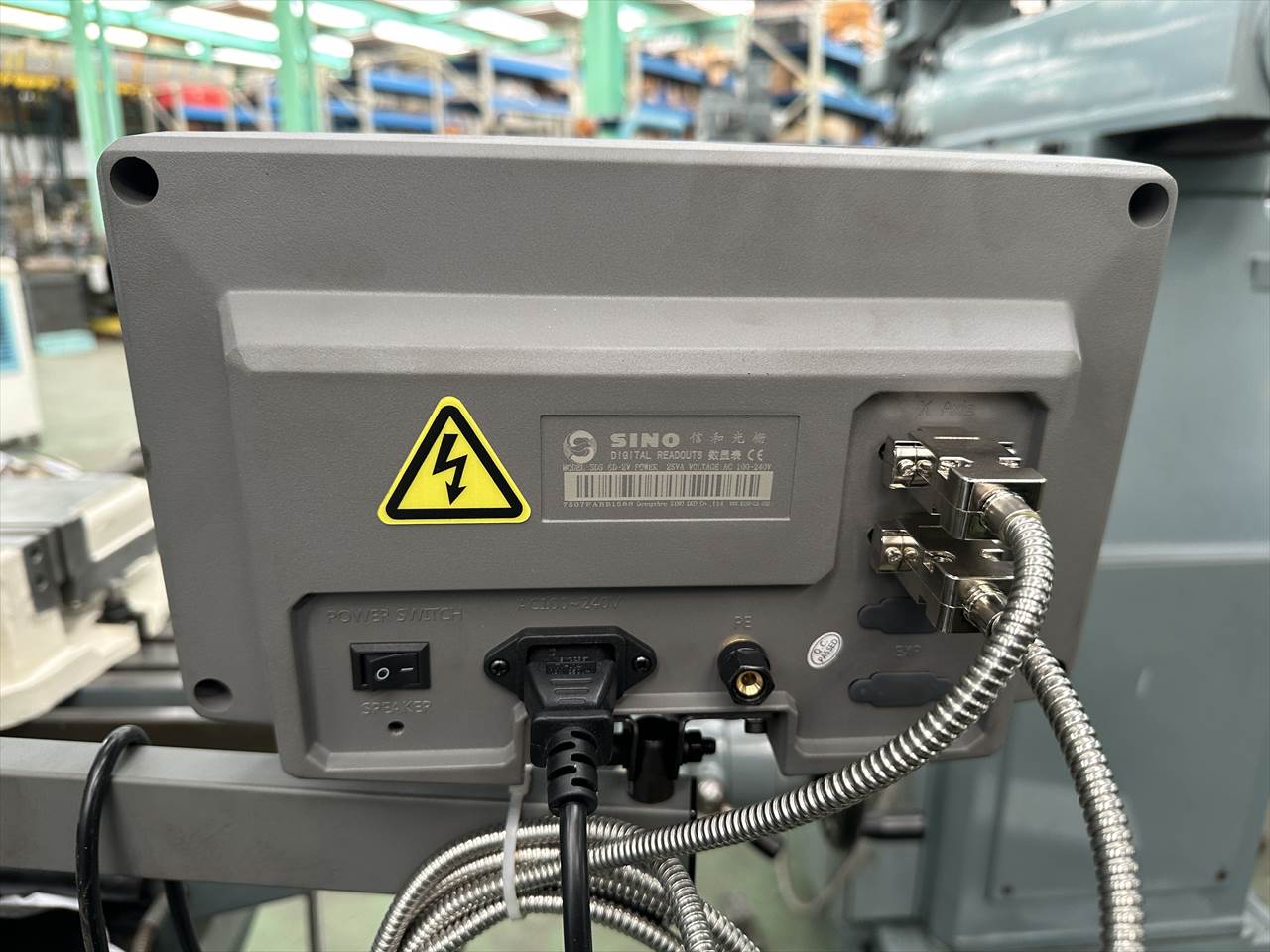

○デジタル
XY2軸 (最小表示量0.001mm)

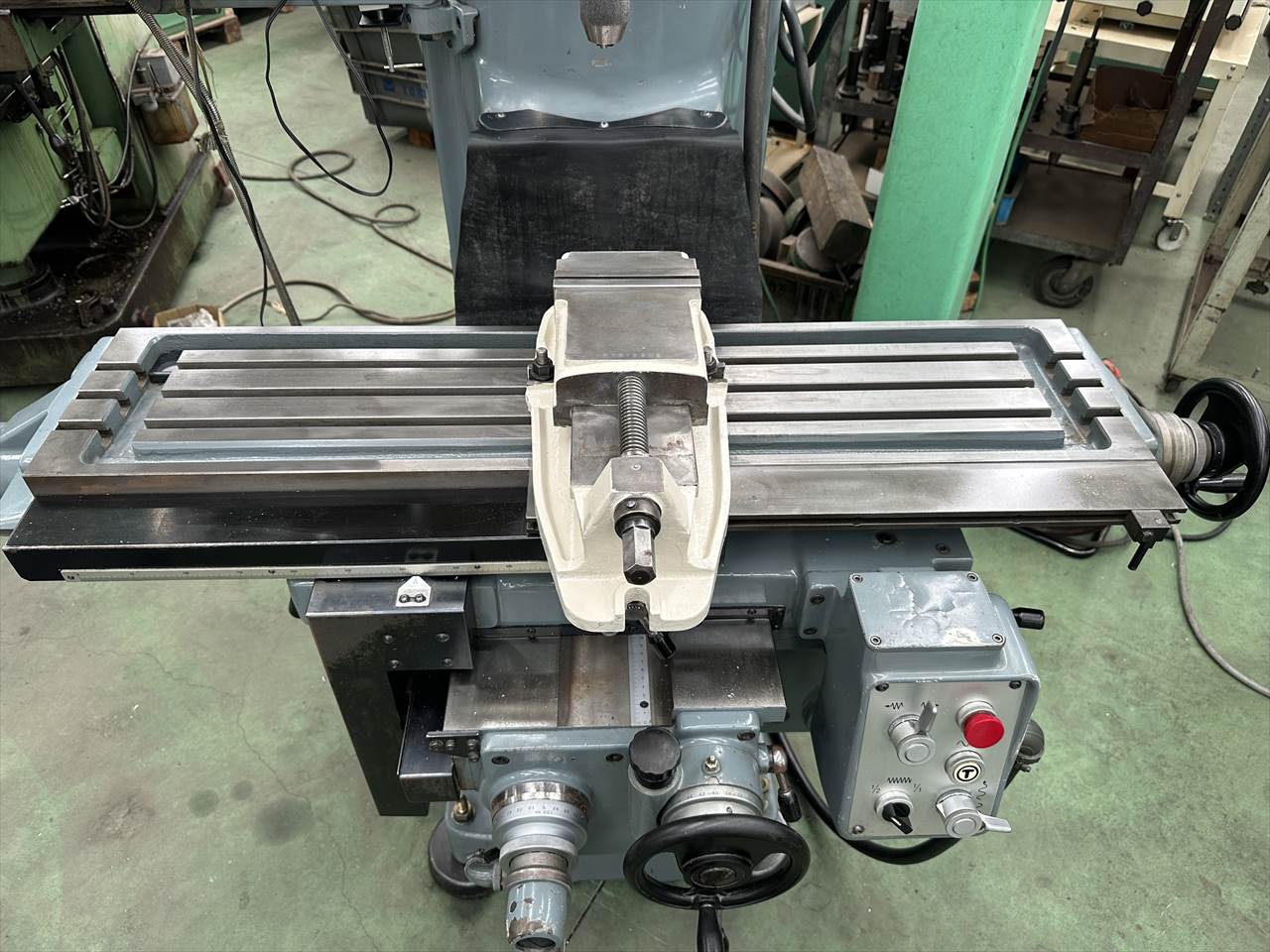

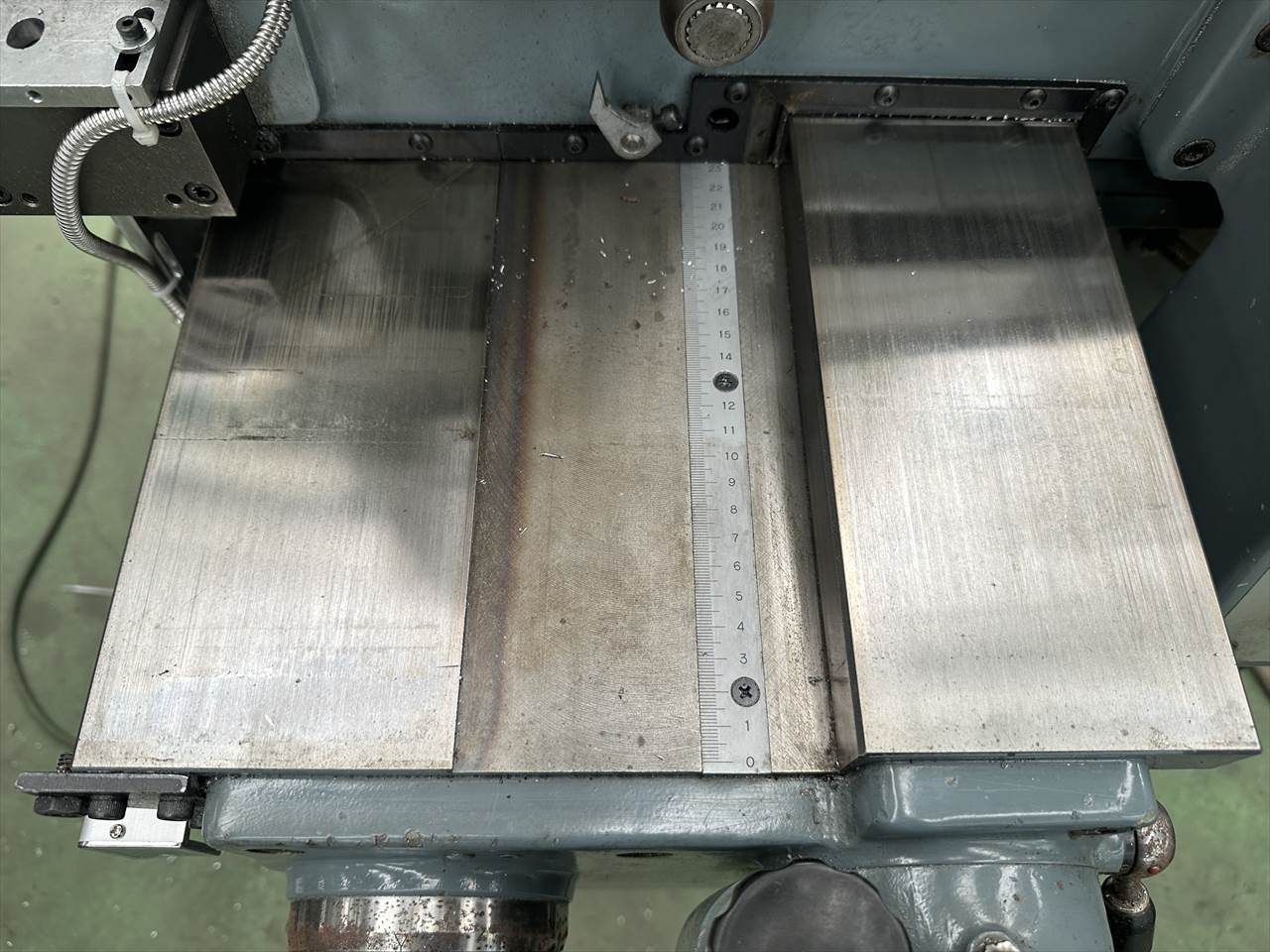

○テーブル

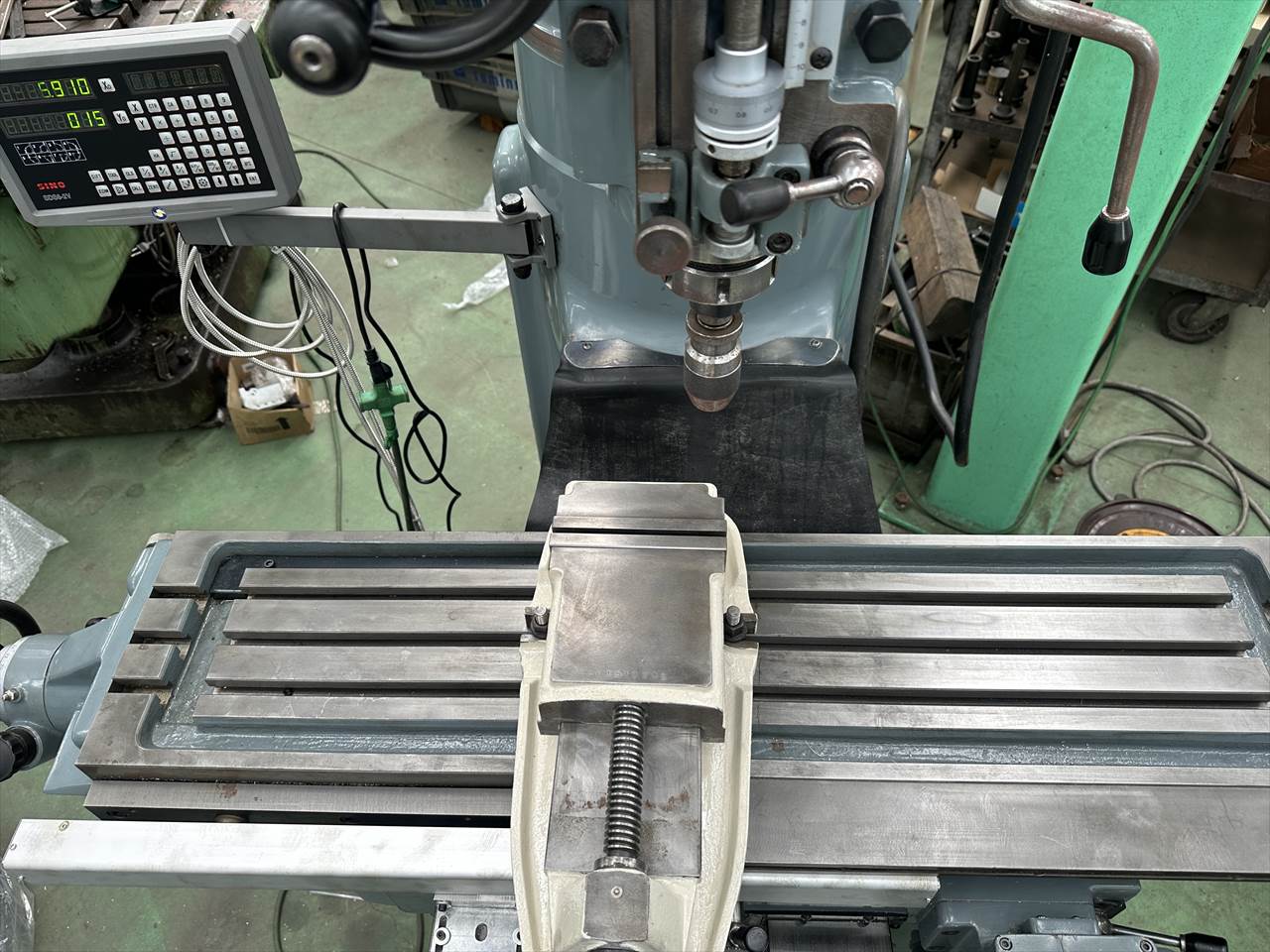

作業面積 1100mm×250mm (T溝幅14mm×3本)

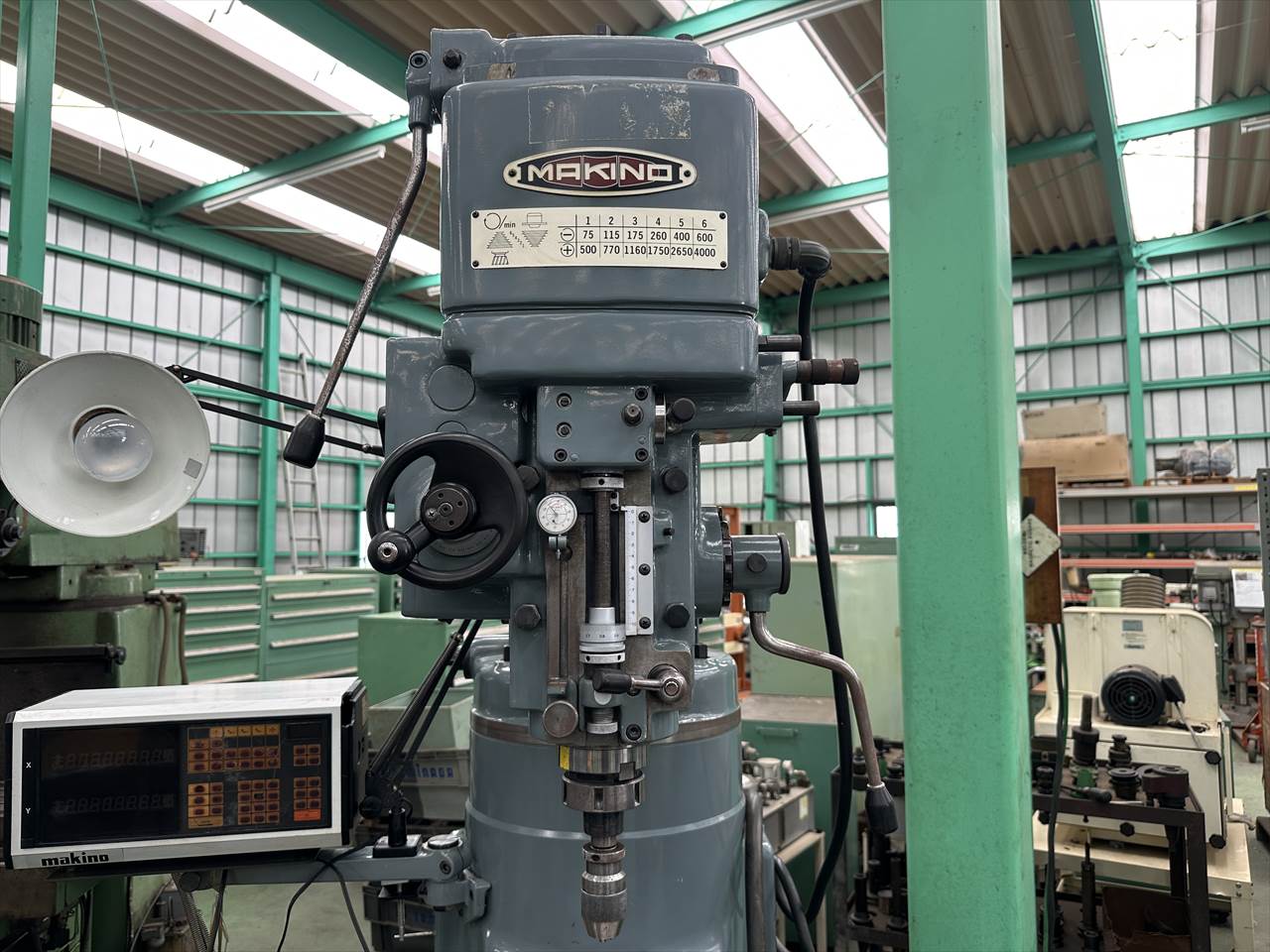

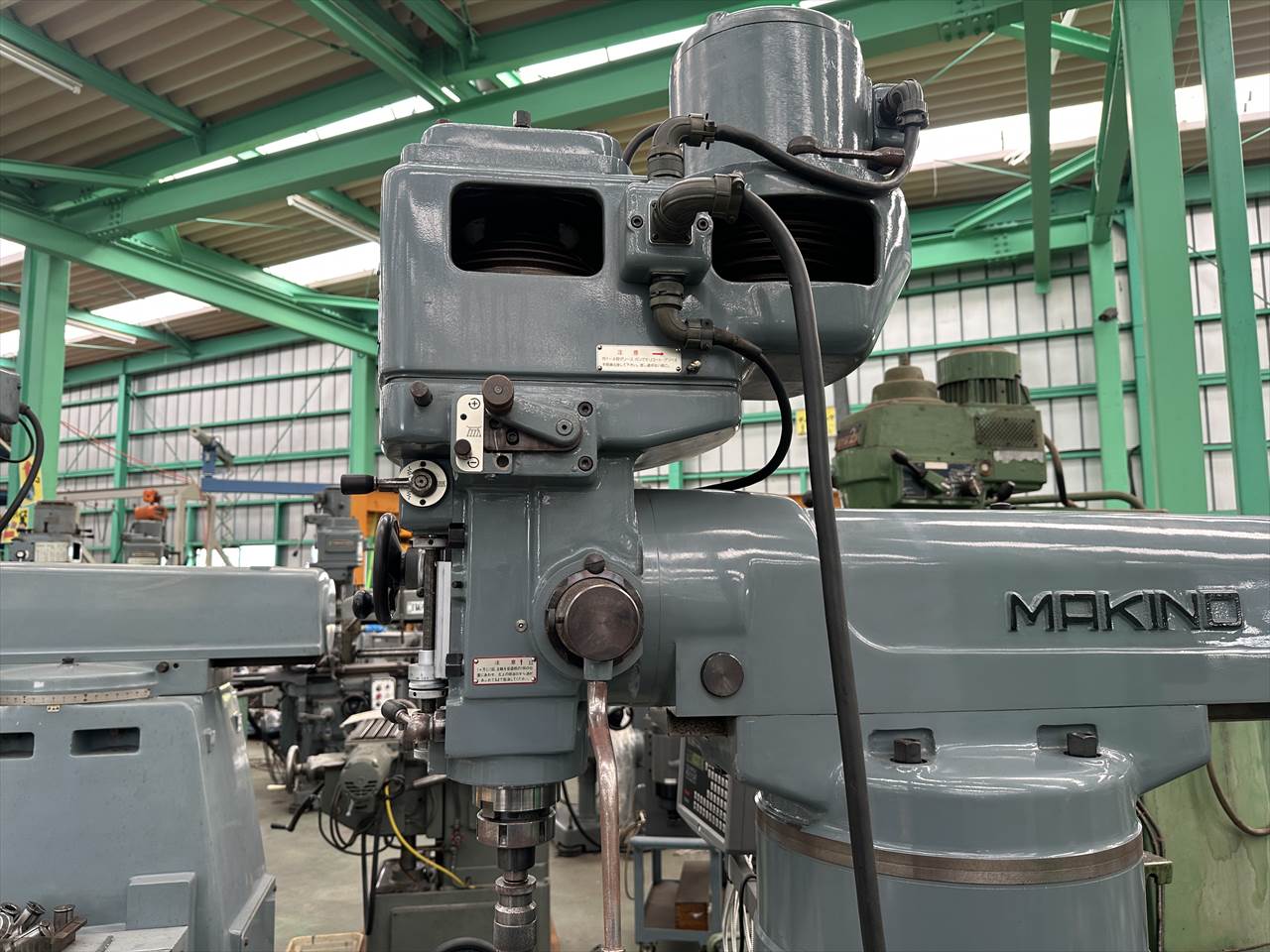

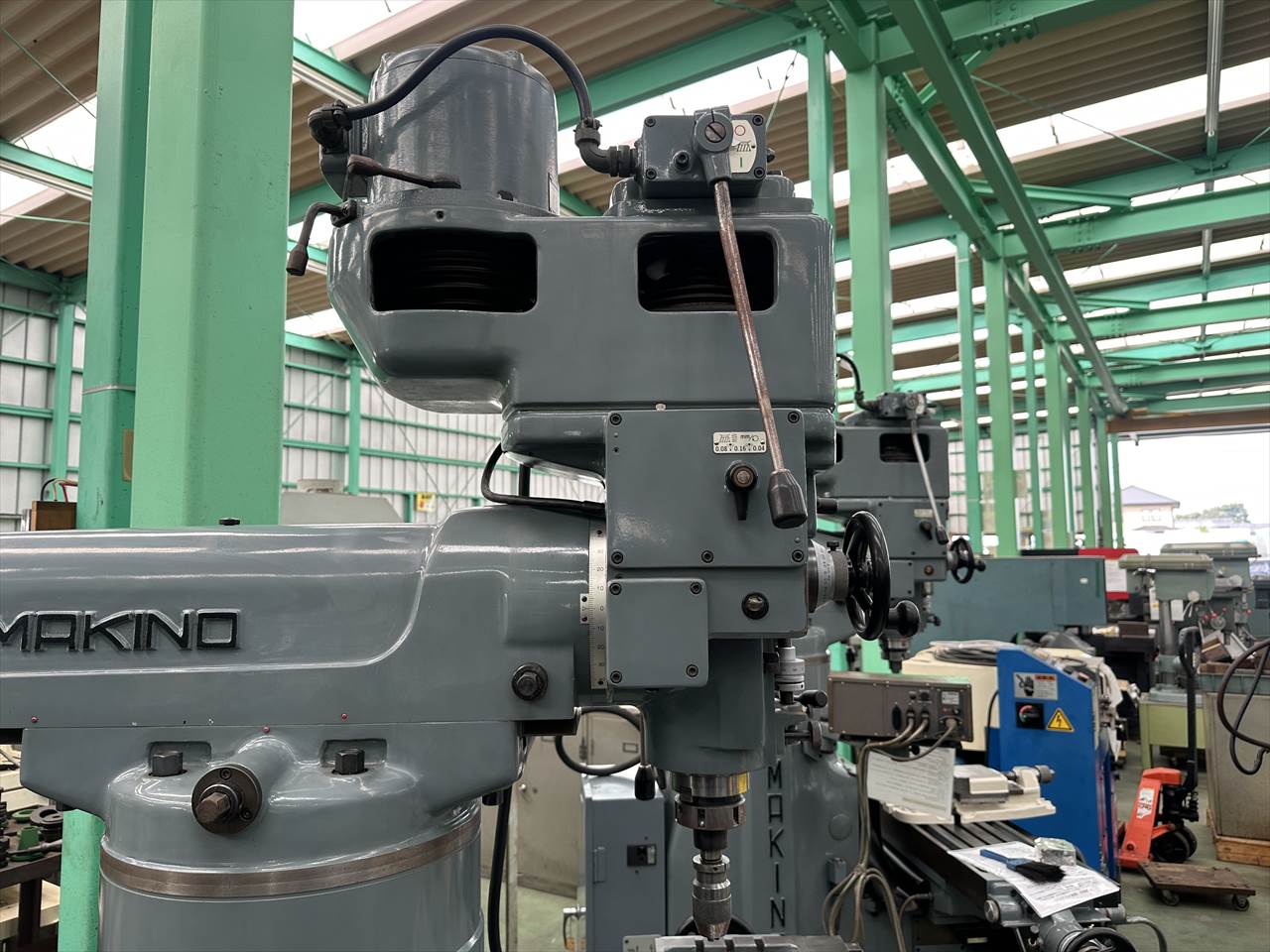

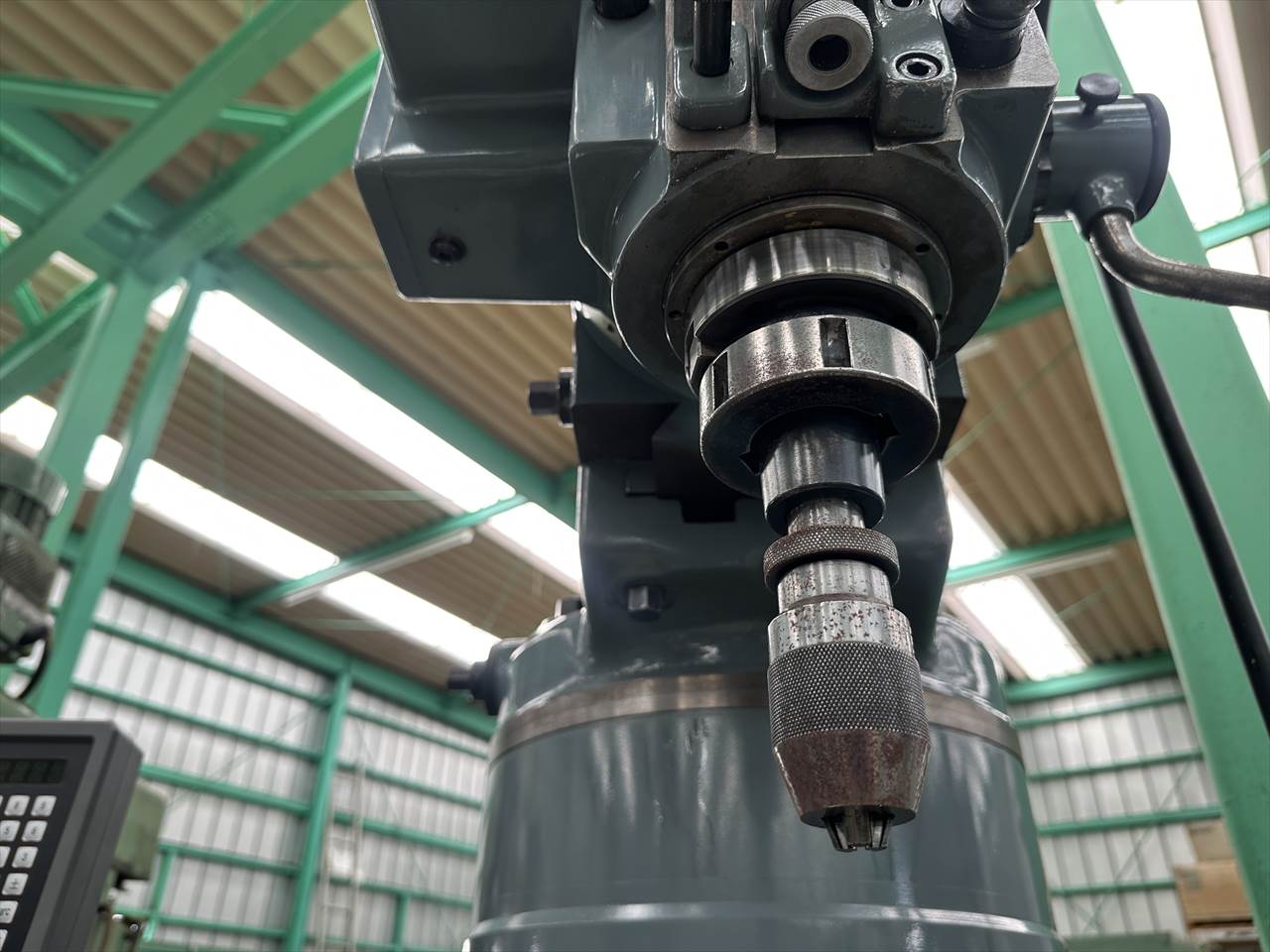

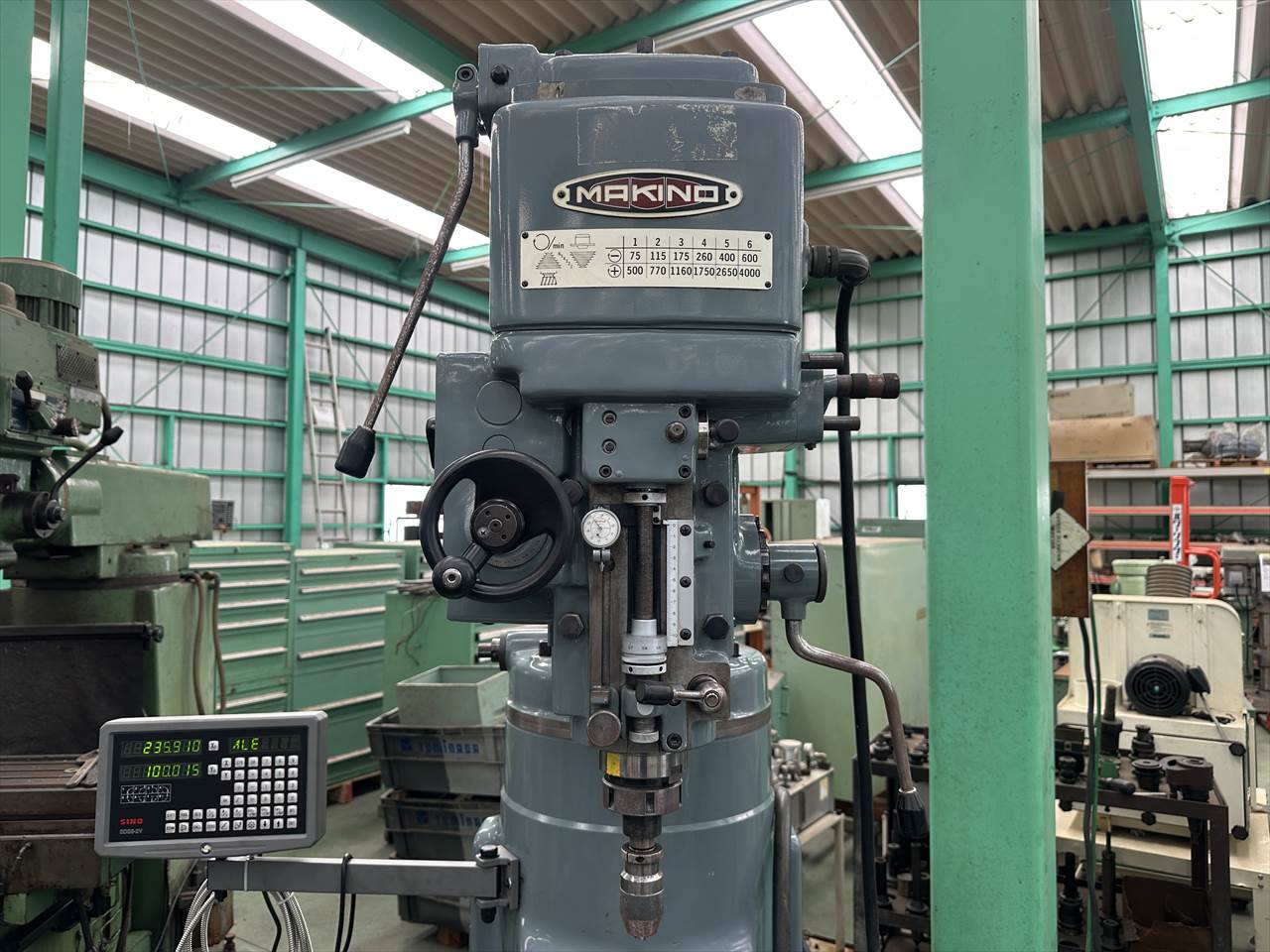

○主軸

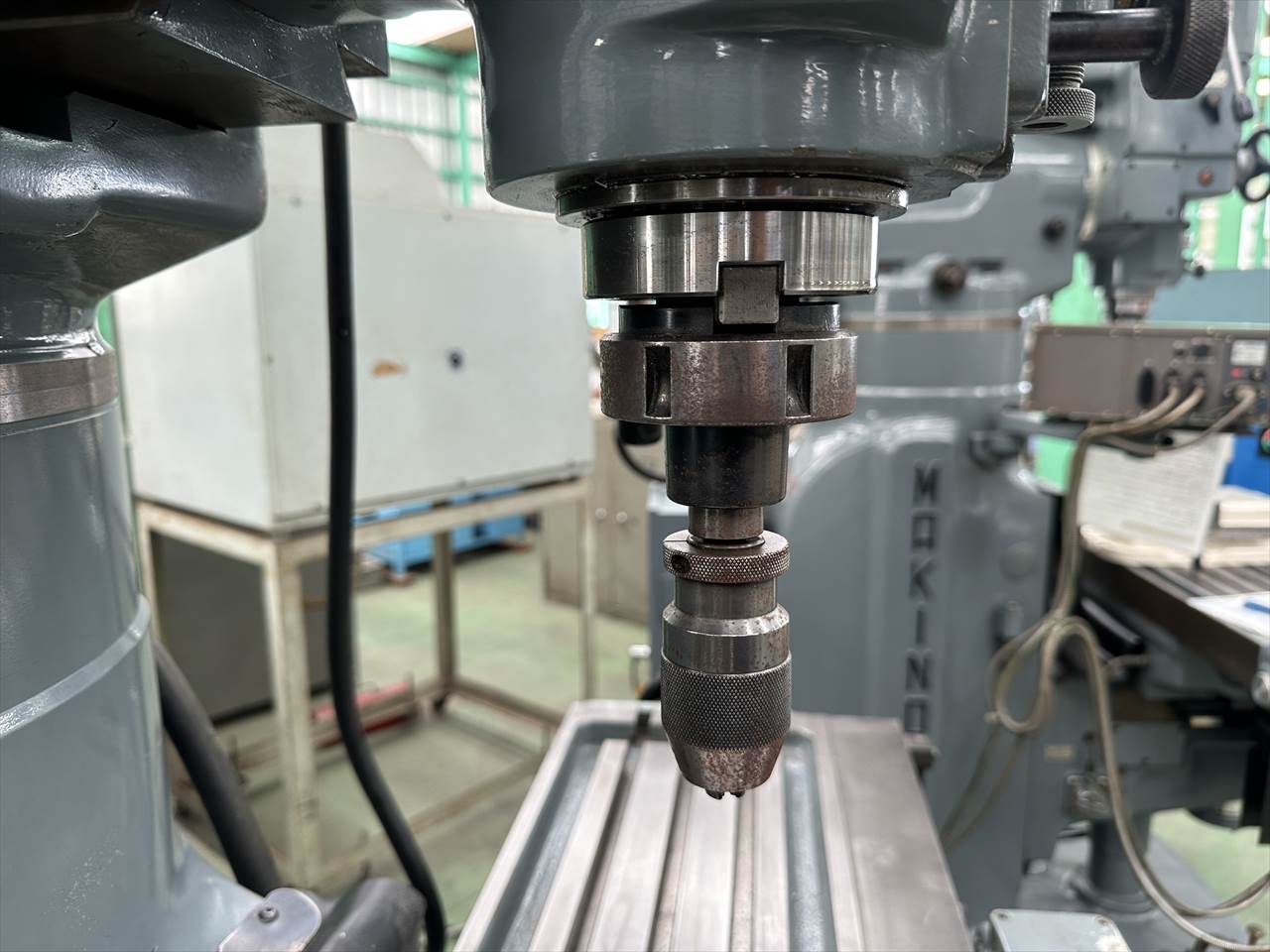

主軸穴のテーパ№40 主軸頭旋回角度 左右±45°

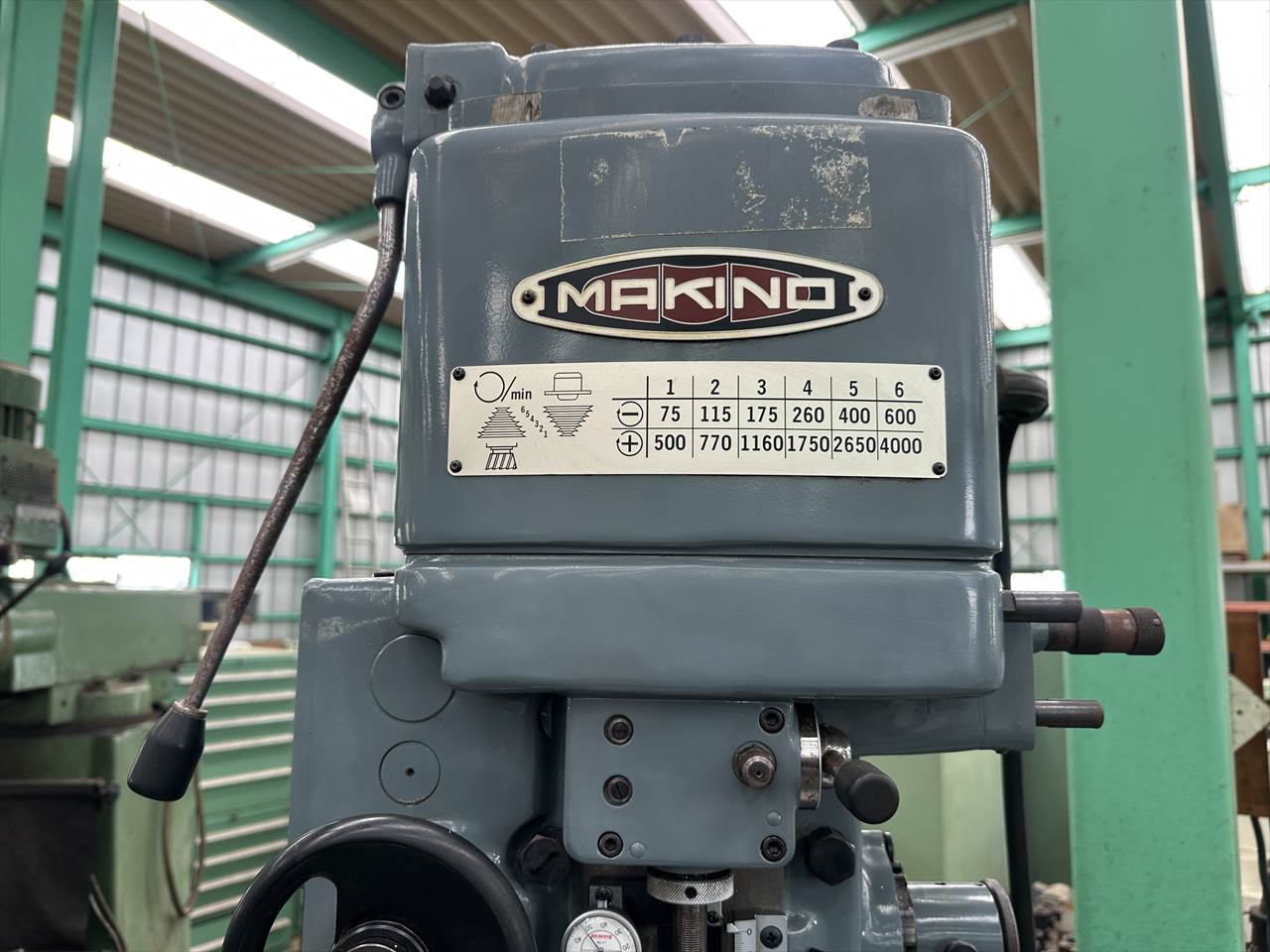

主軸回転数75～4000rpm(ベルト掛け替え12段)
○ストローク
テーブル 左右550×前後250mm×上下350mm

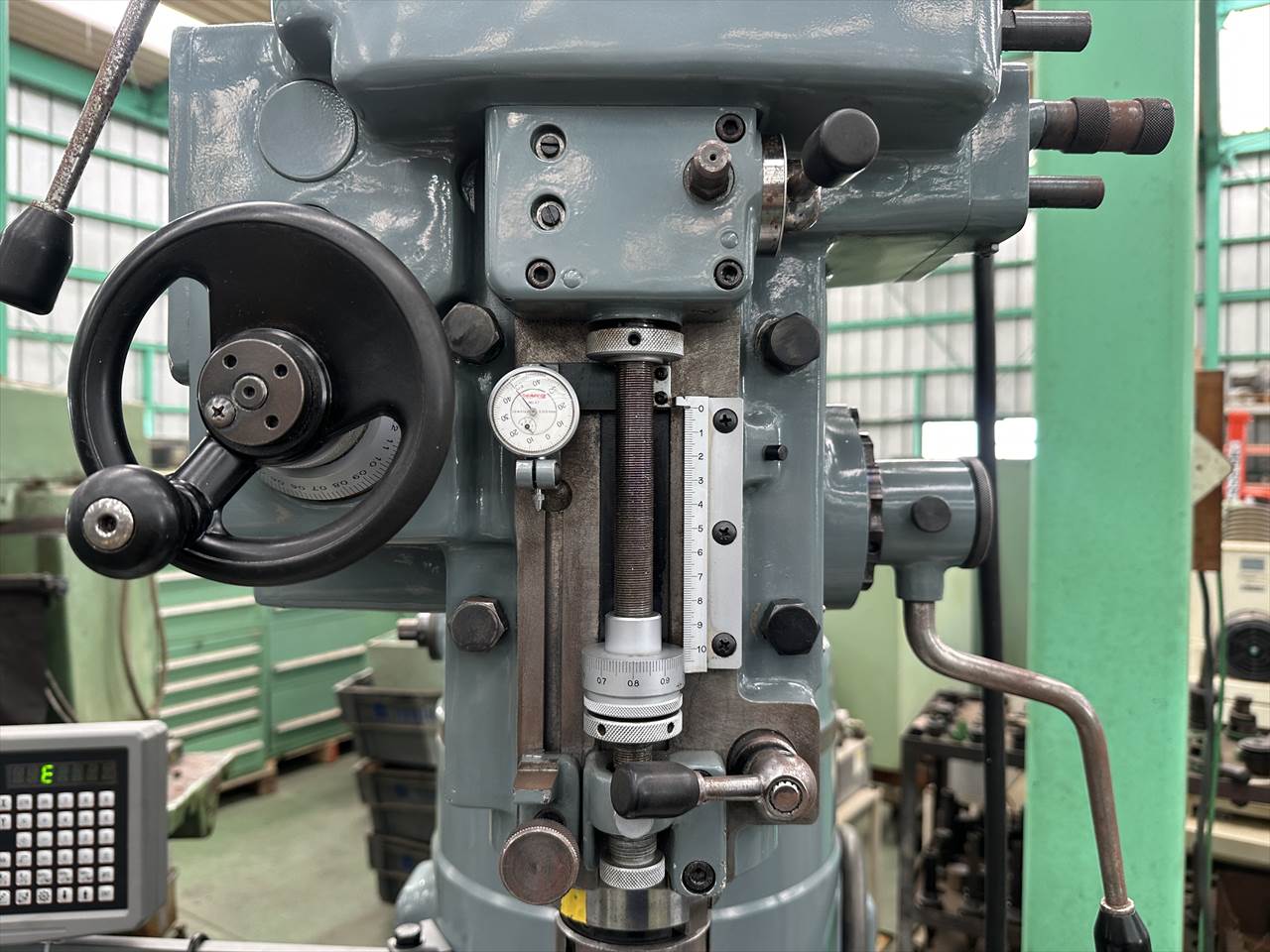

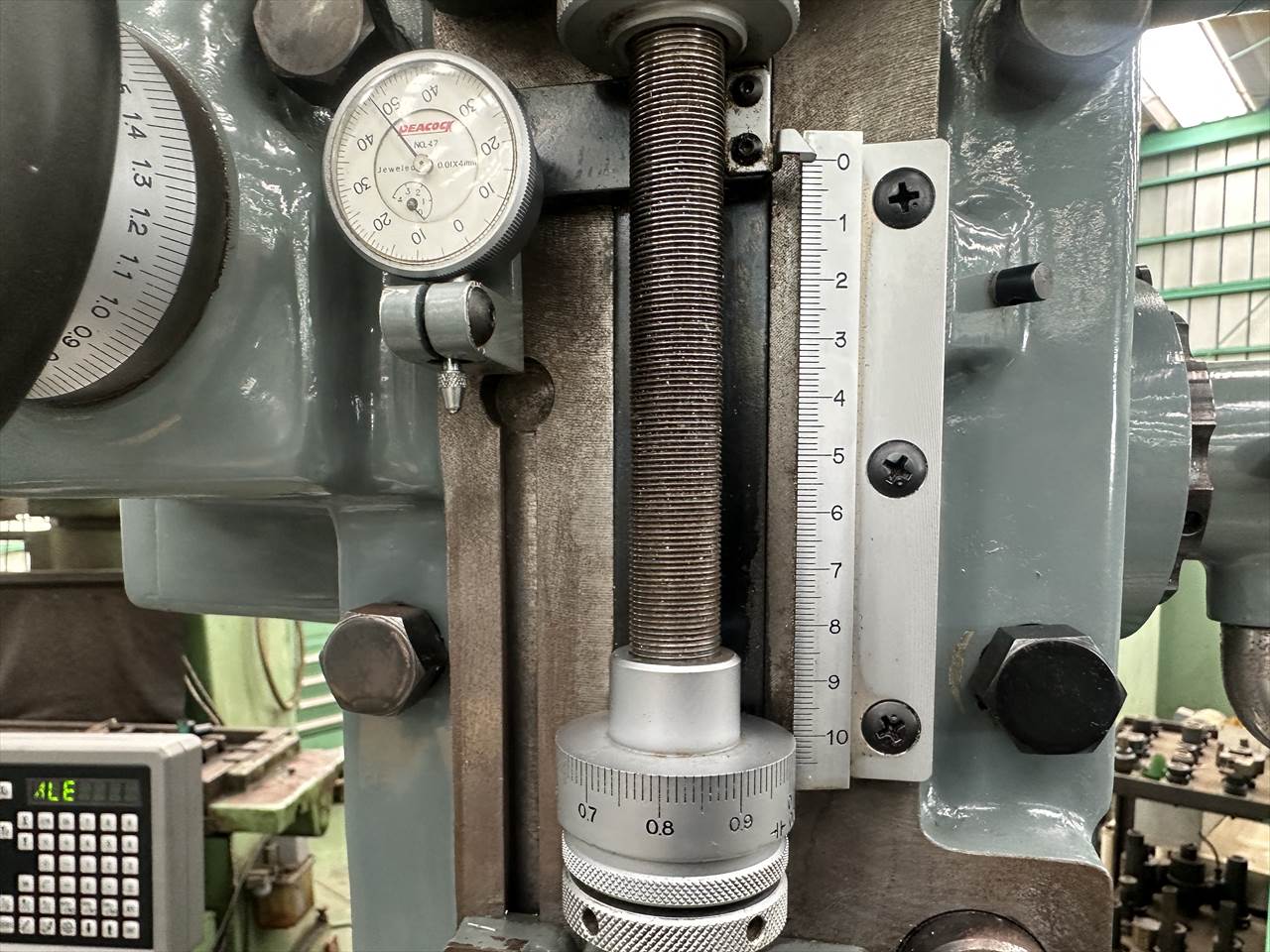

主軸クイル送り量100mm オーバーアーム前後動き300mm
○干渉距離
主軸端面からテーブル上面までの距離5～455mm
主軸中心からコラム前面までの距離125～425mm
○送り速度

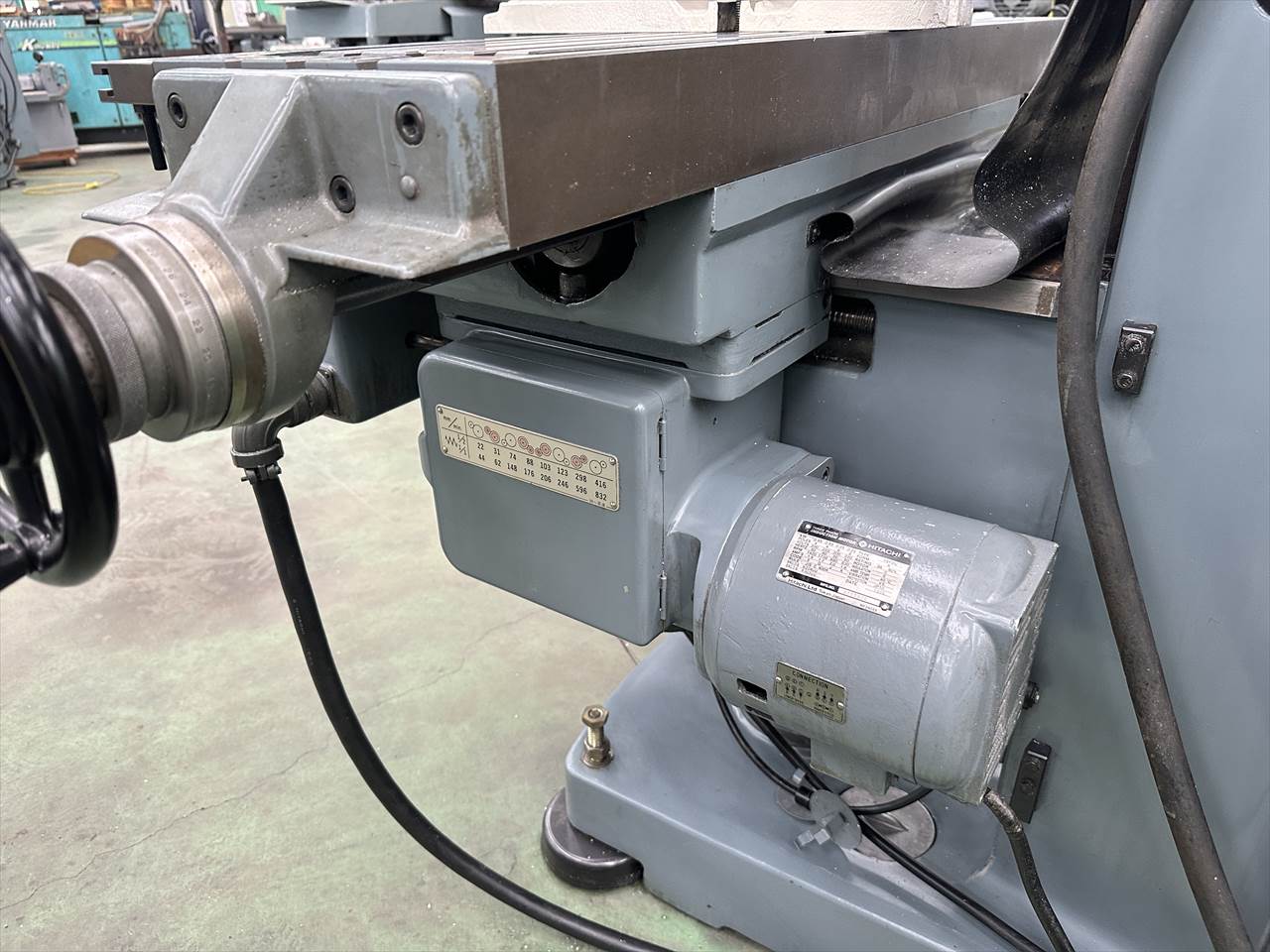

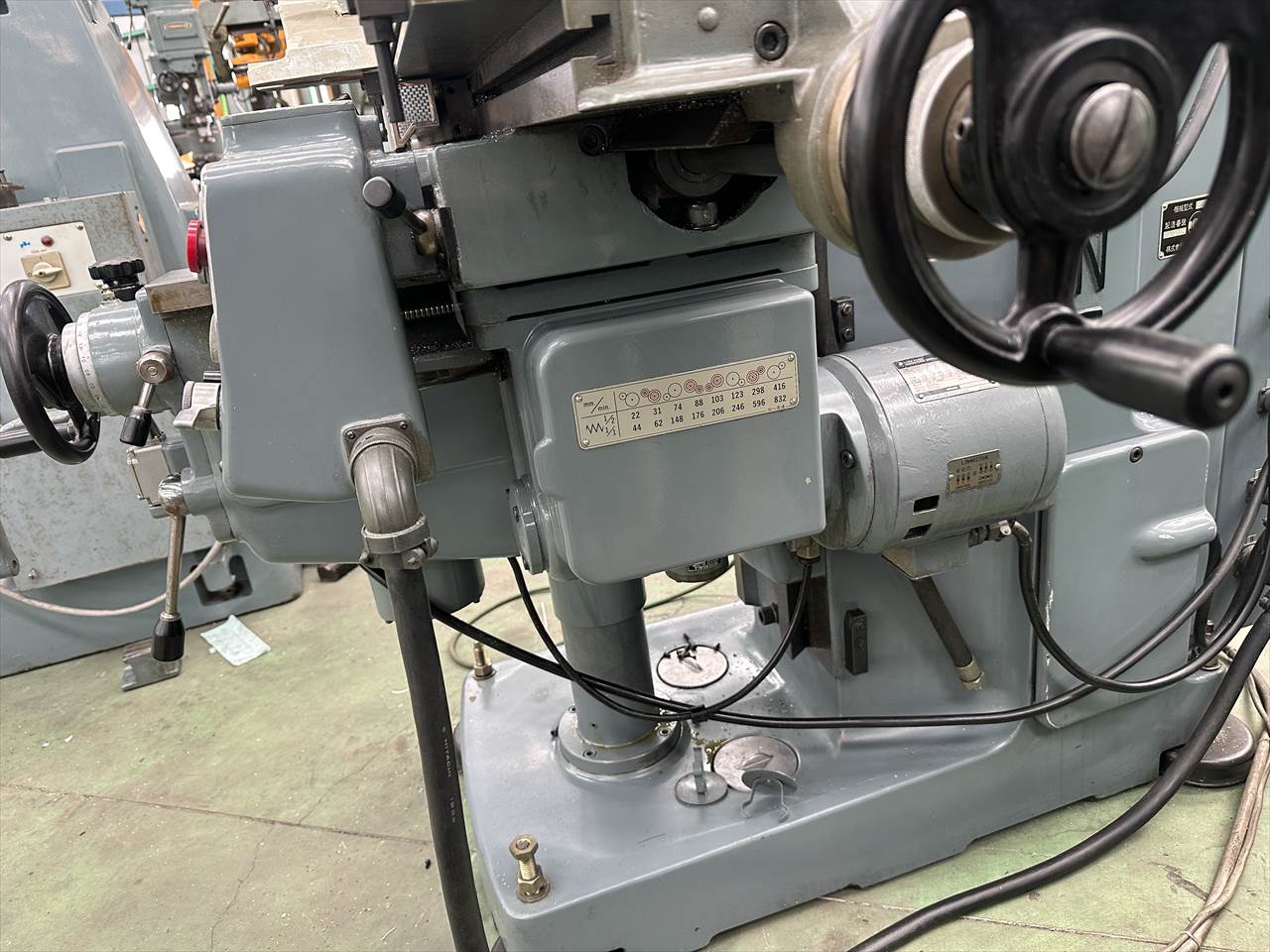

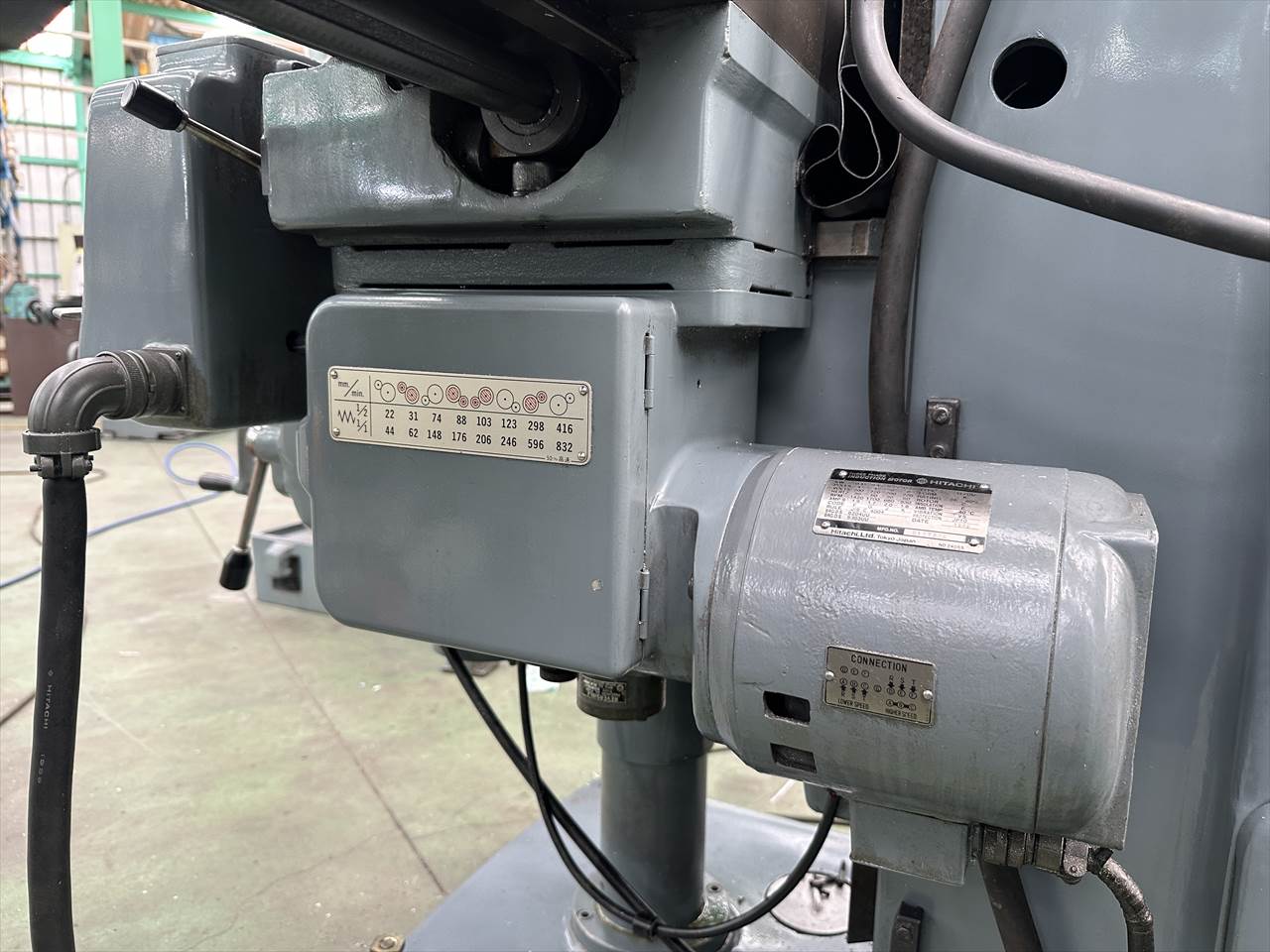

テーブル左右自動送り速度22～832mm/min(16段変速)
テーブル左右早送り速度2900mm/min
ニー上下早送り速度1430mm/min

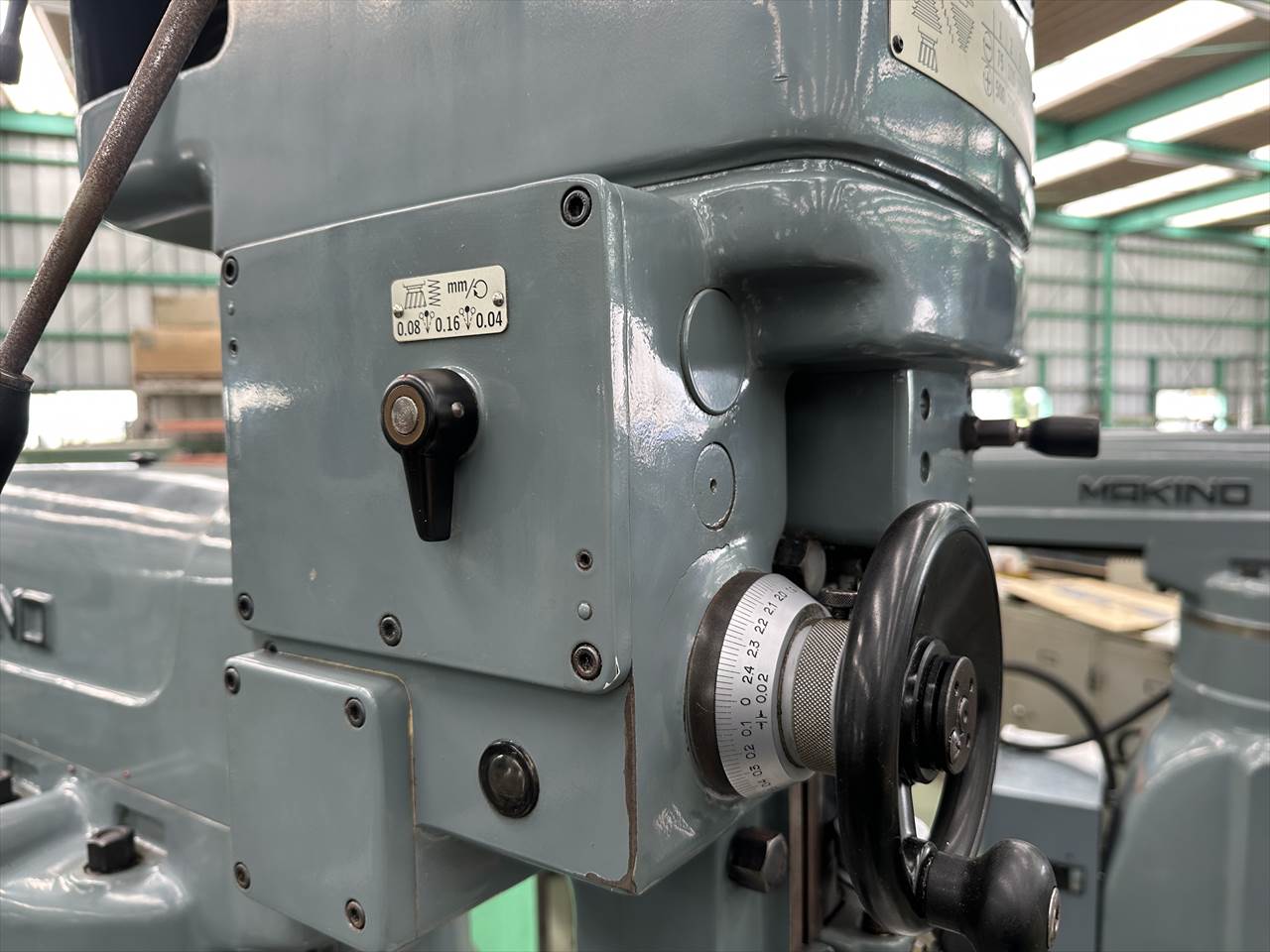

クイル自動送り0.04-0.08-0.16mm/rev
○モータ
主軸用1.5kw 送り駆動用0.45ｋｗ 所要電力3.9KVA
○機械寸法・重量
幅2190mm×奥行1815mm×高さ2080mm 機械重量1550Kg
○付属品

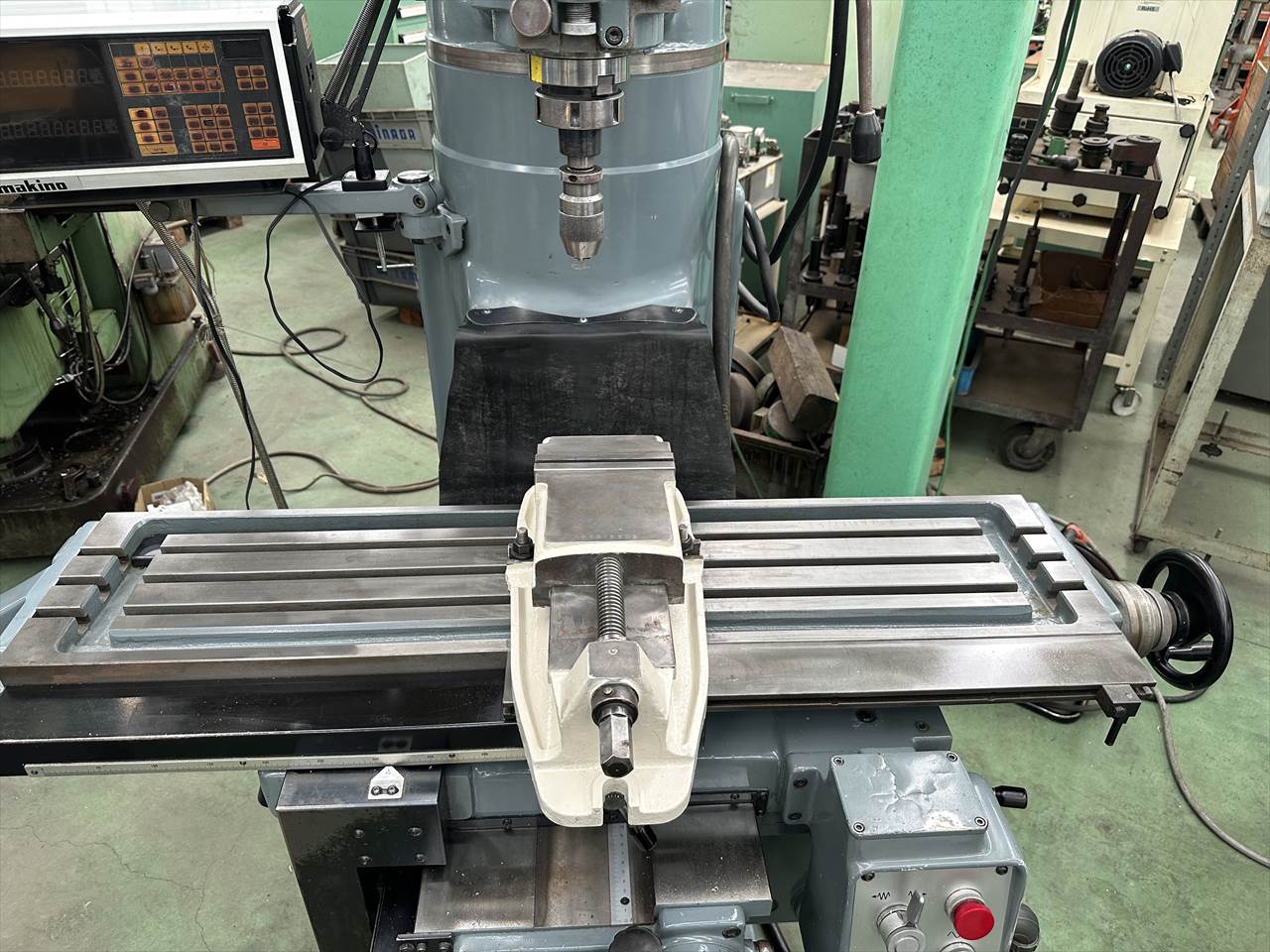

※バイス・チャック付き

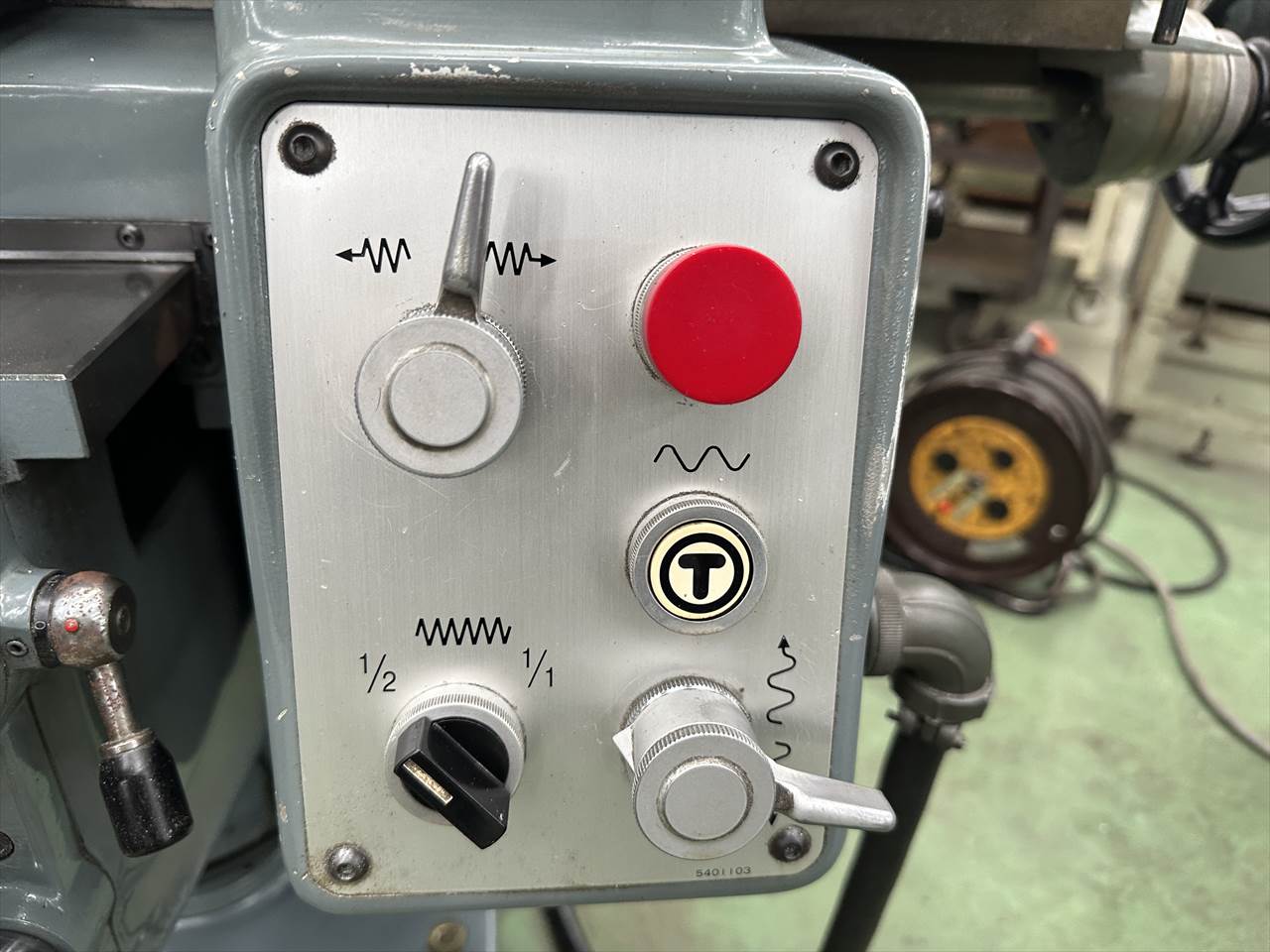

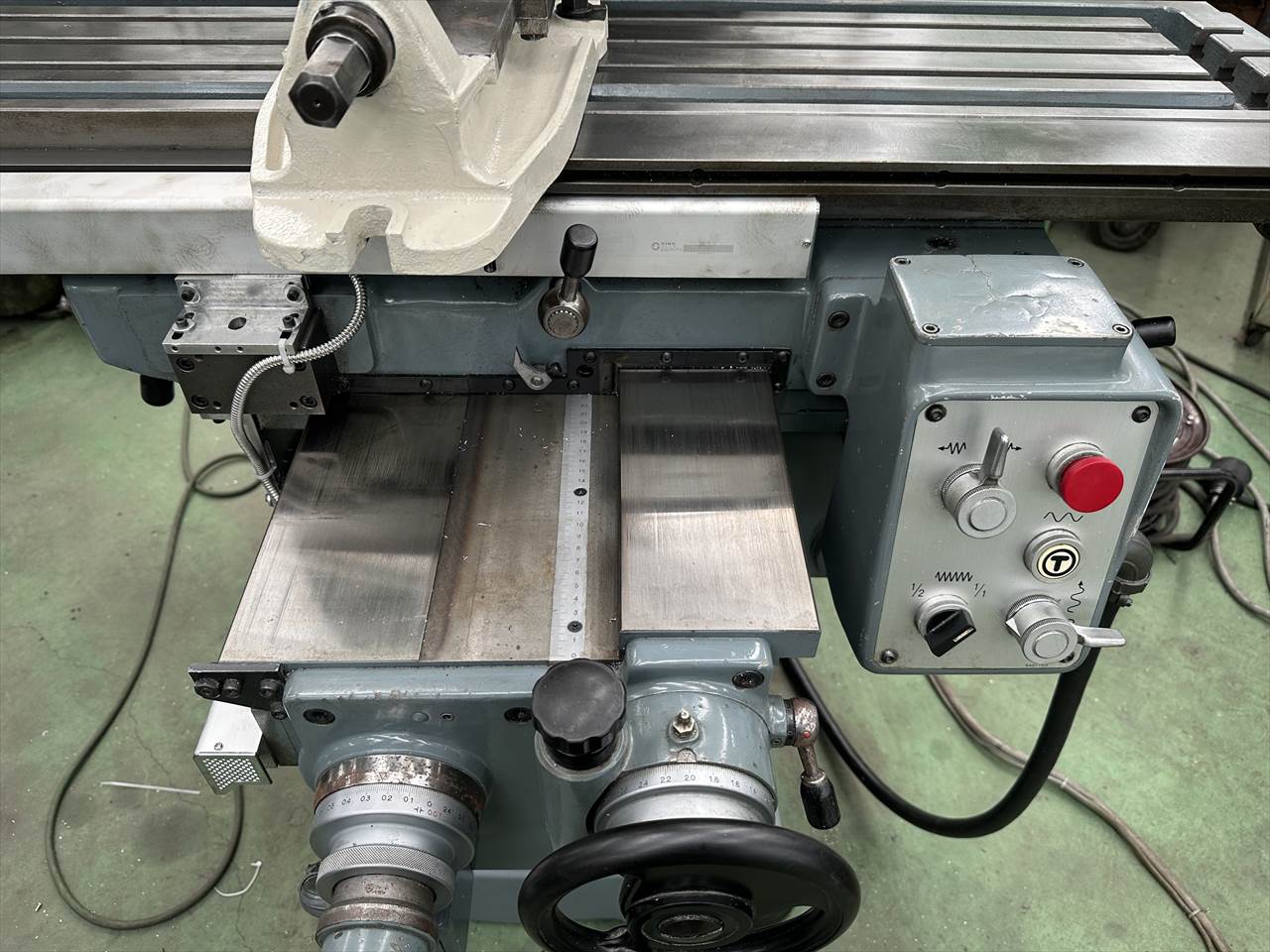

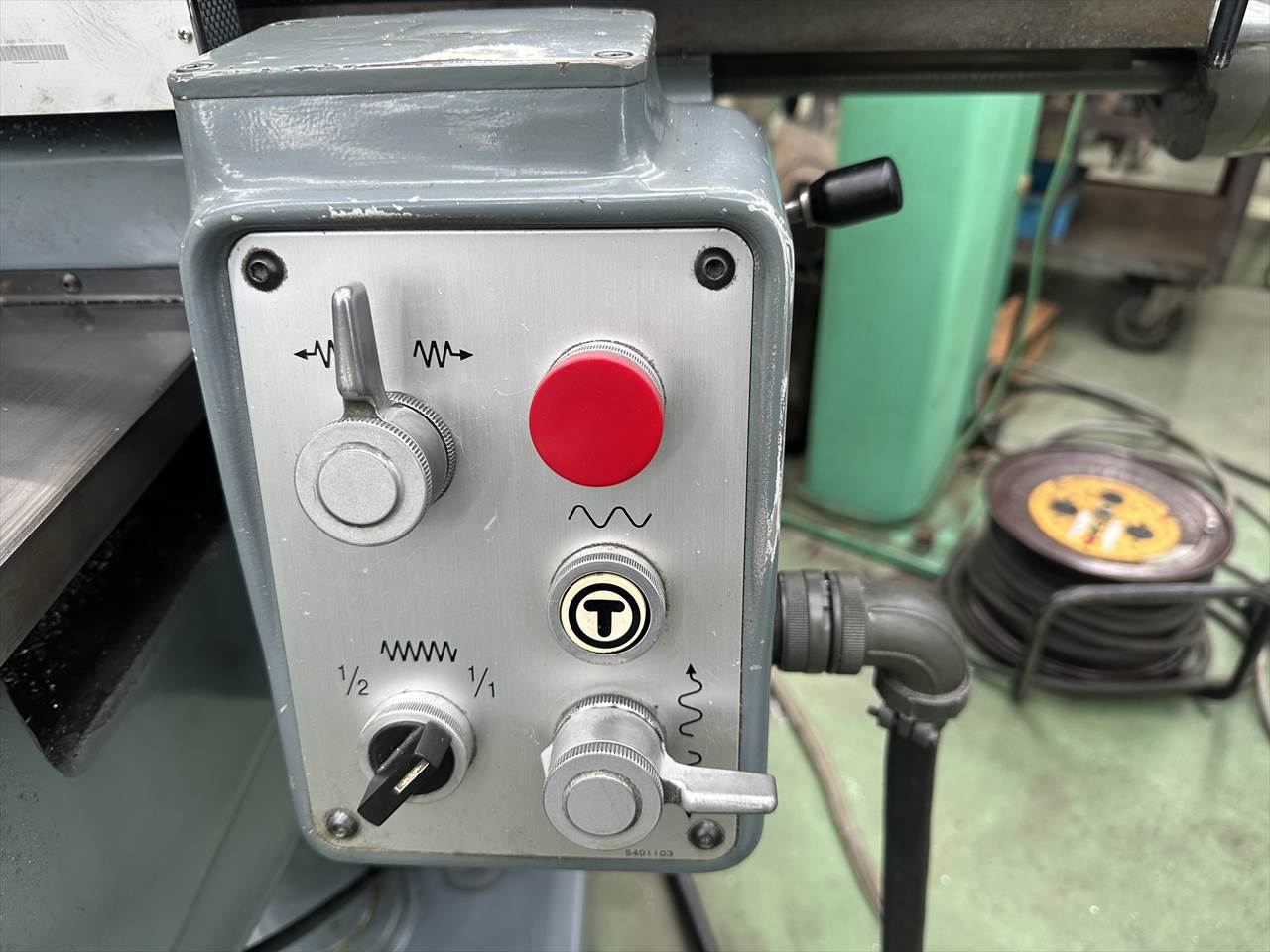

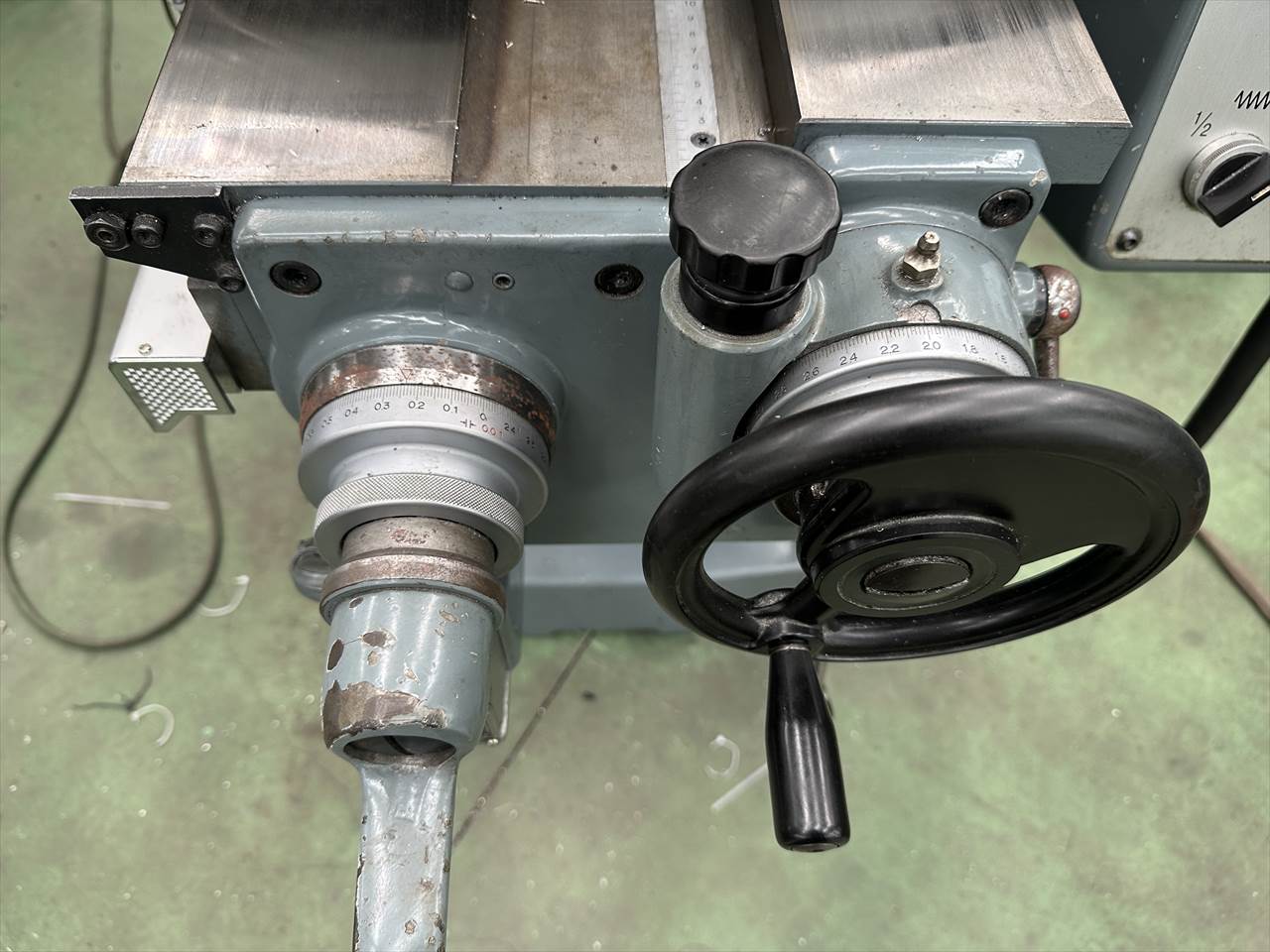

○操作方法
クイル自動切削送り/繰出しが可能

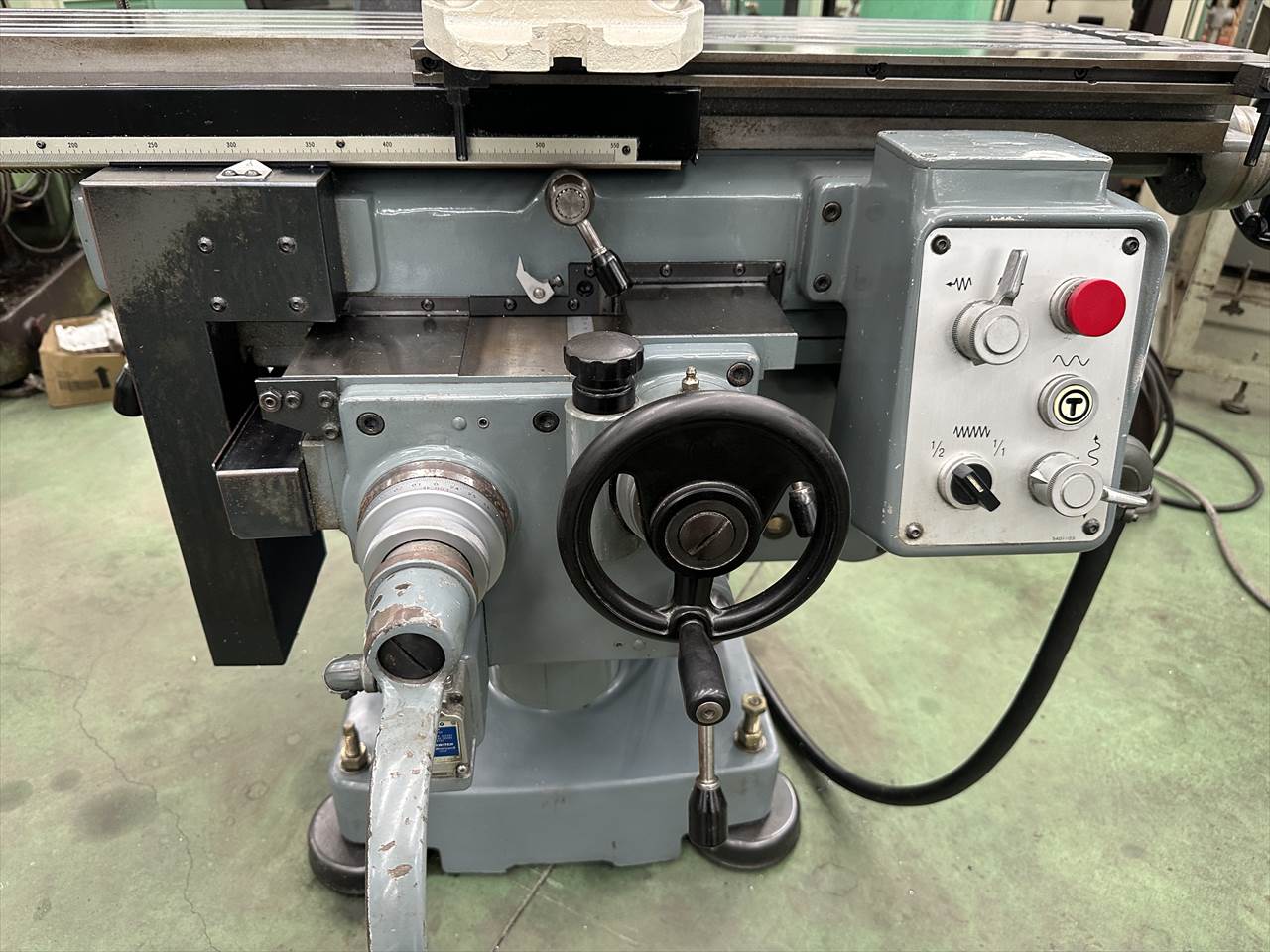

テーブル左右 自動切削送り/早送りが可能
ニー上下 早送りが可能
|
| 参考資料 |
 PDF資料ダウンロード
|
| 営業からの コメント |
※ホームページの内容と現品に相違がある場合は、現品を優先させて頂きます。
