工作機械
在庫コード: U47189
価格 価格未定
商品名

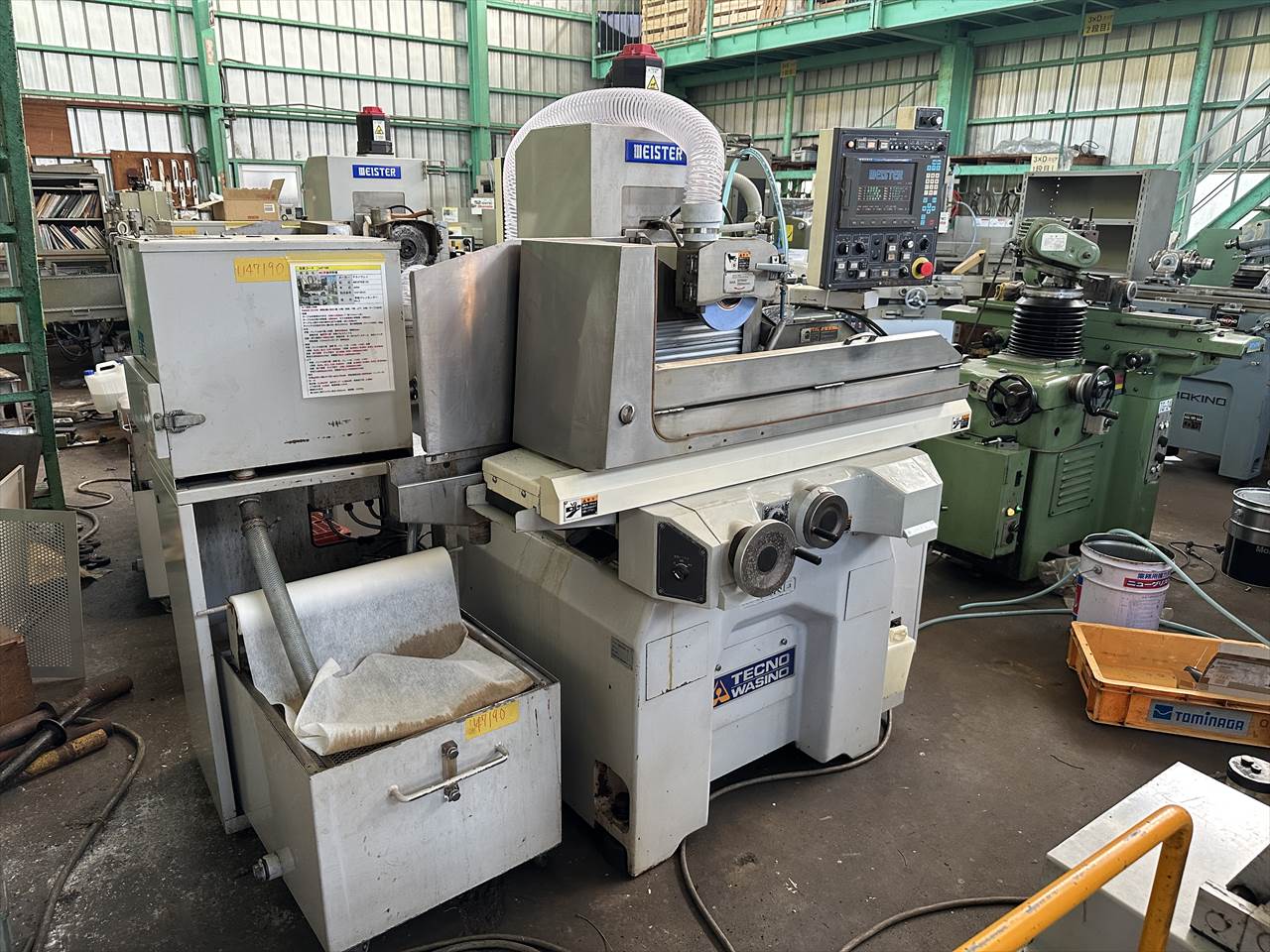

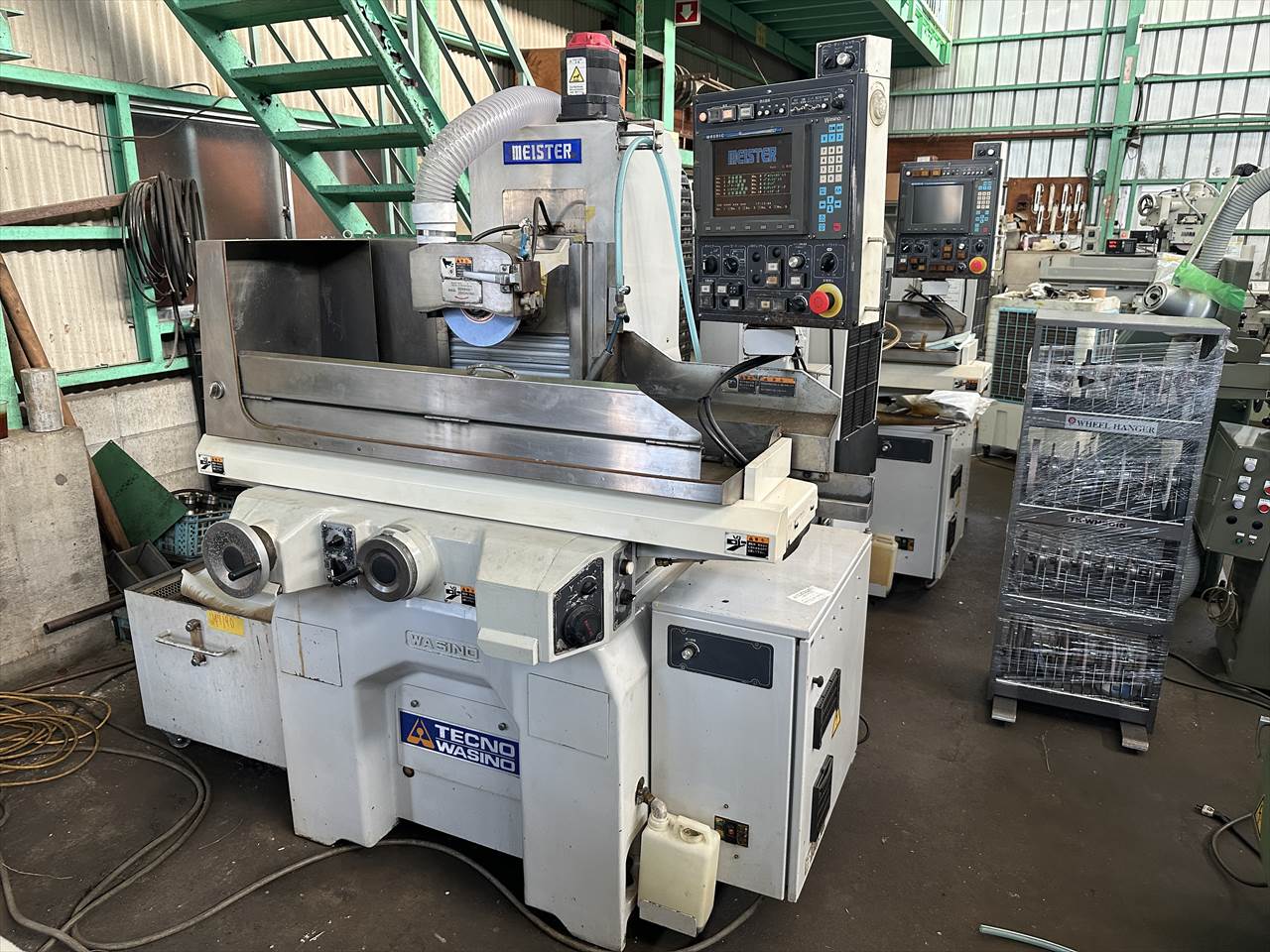

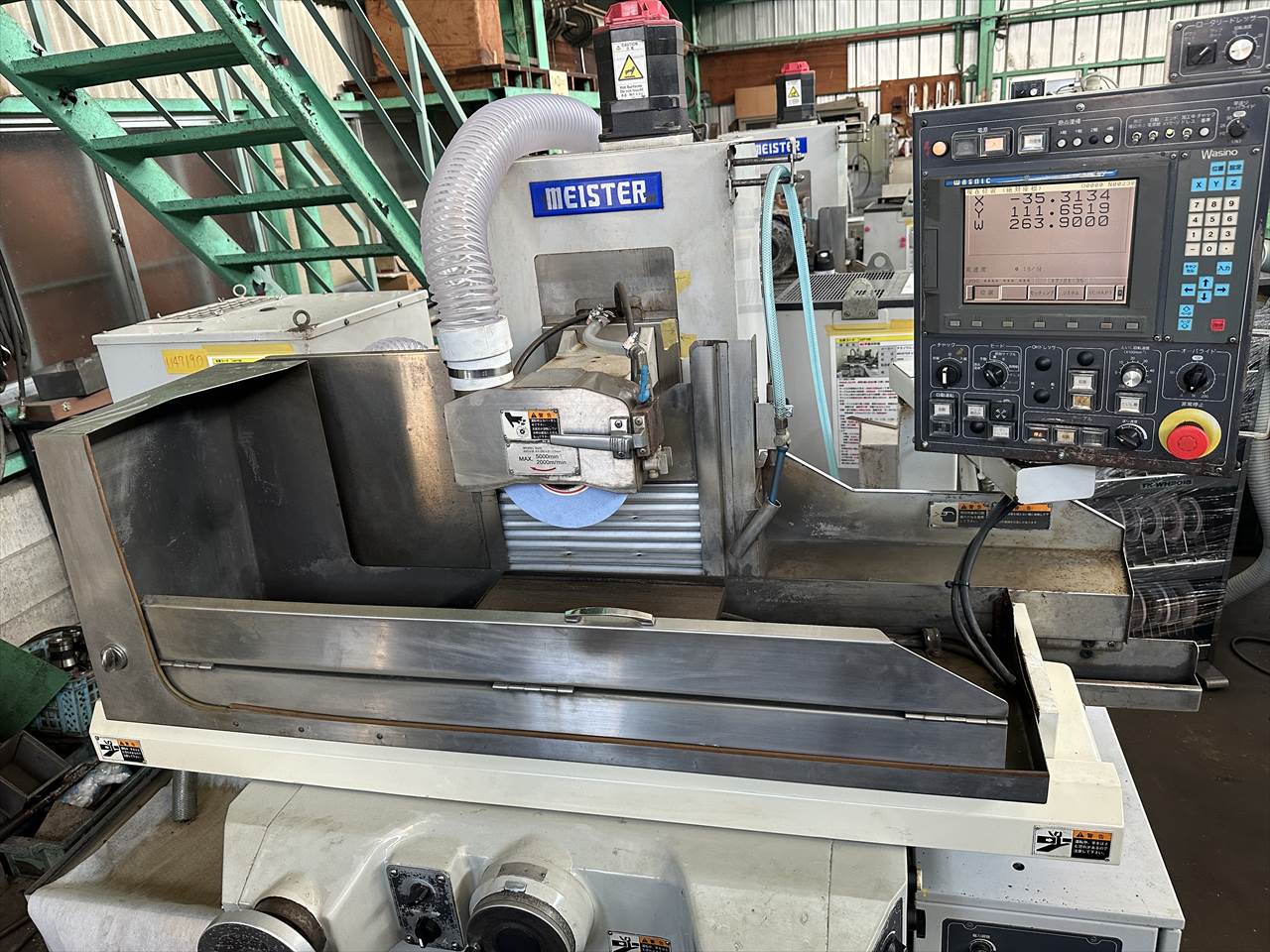

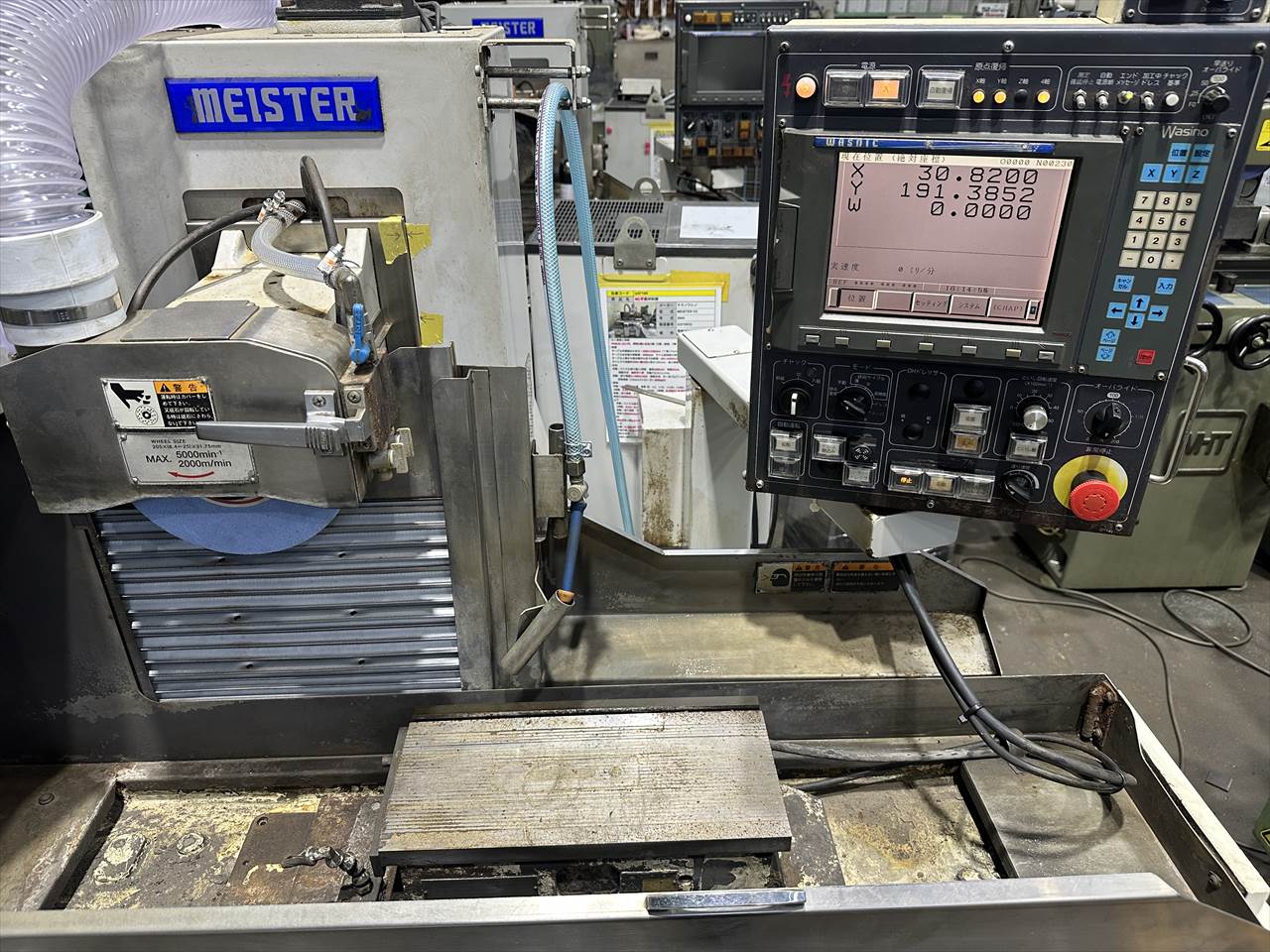

NC平面研削盤

メーカー名 テクノワシノ

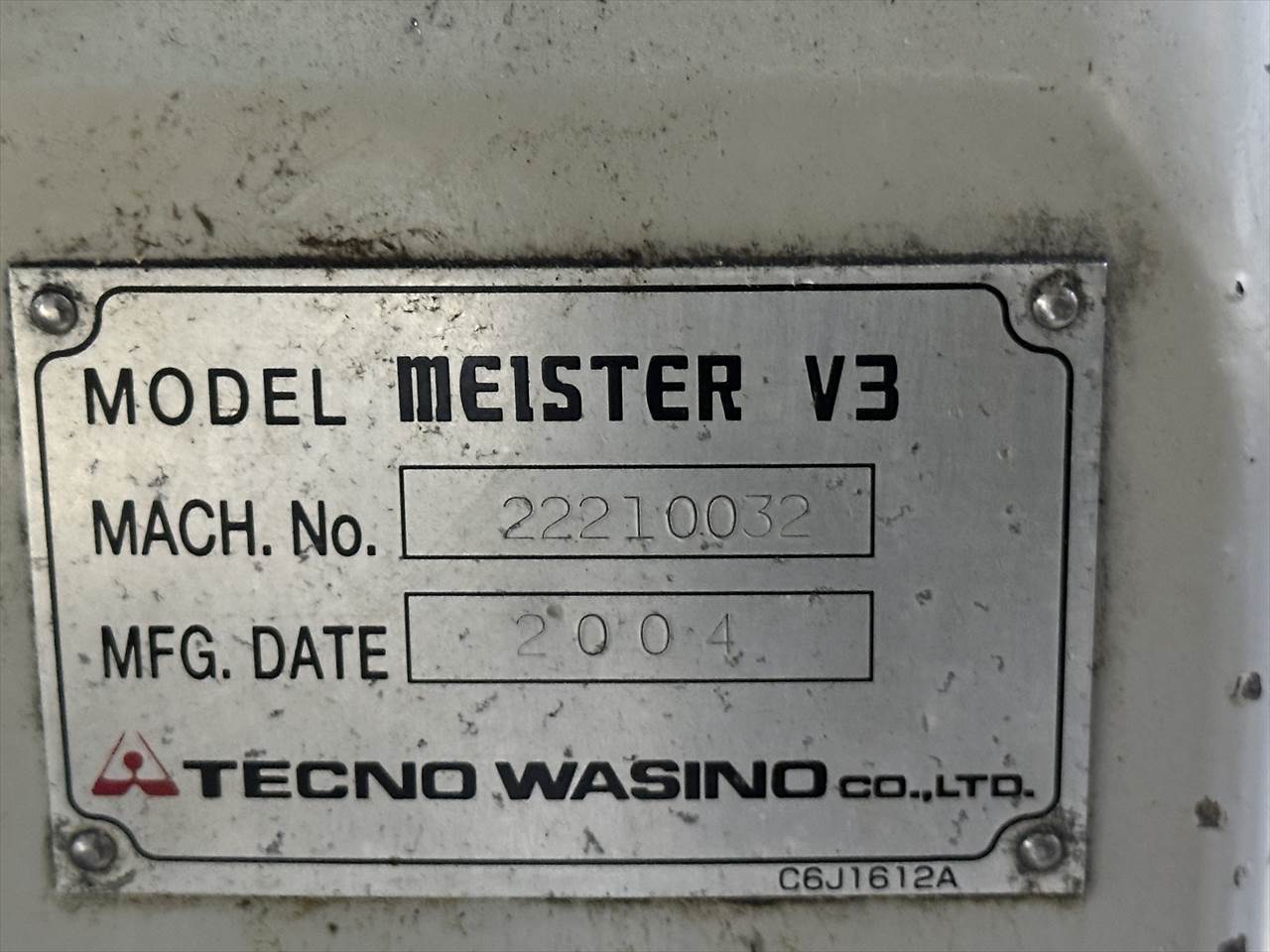

型式 MEISTER V3 年式 2004年
製造番号 22210032 整備状況 販売中・準備中
保管場所 常総マシンセンターNo.3
機械仕様

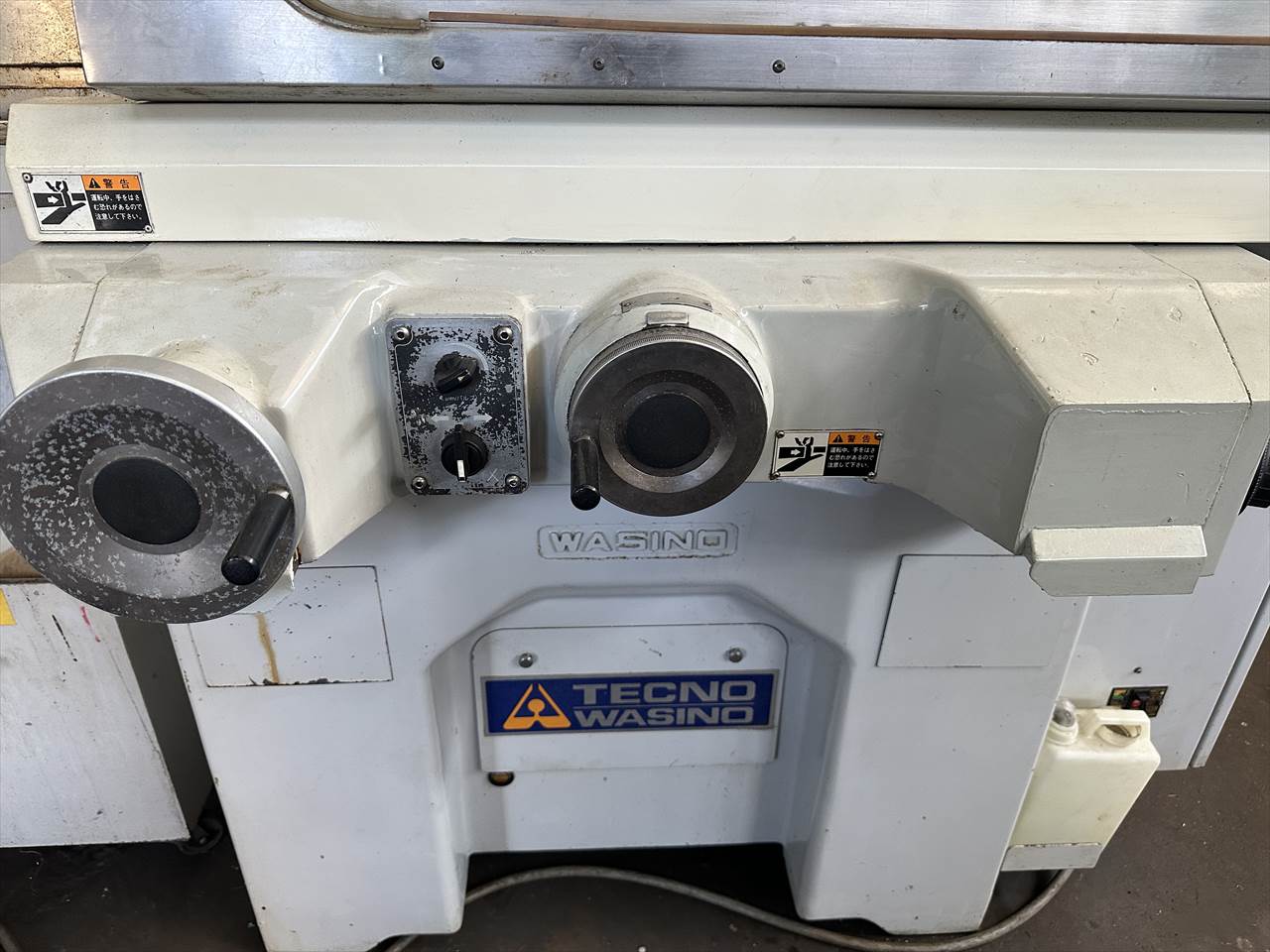

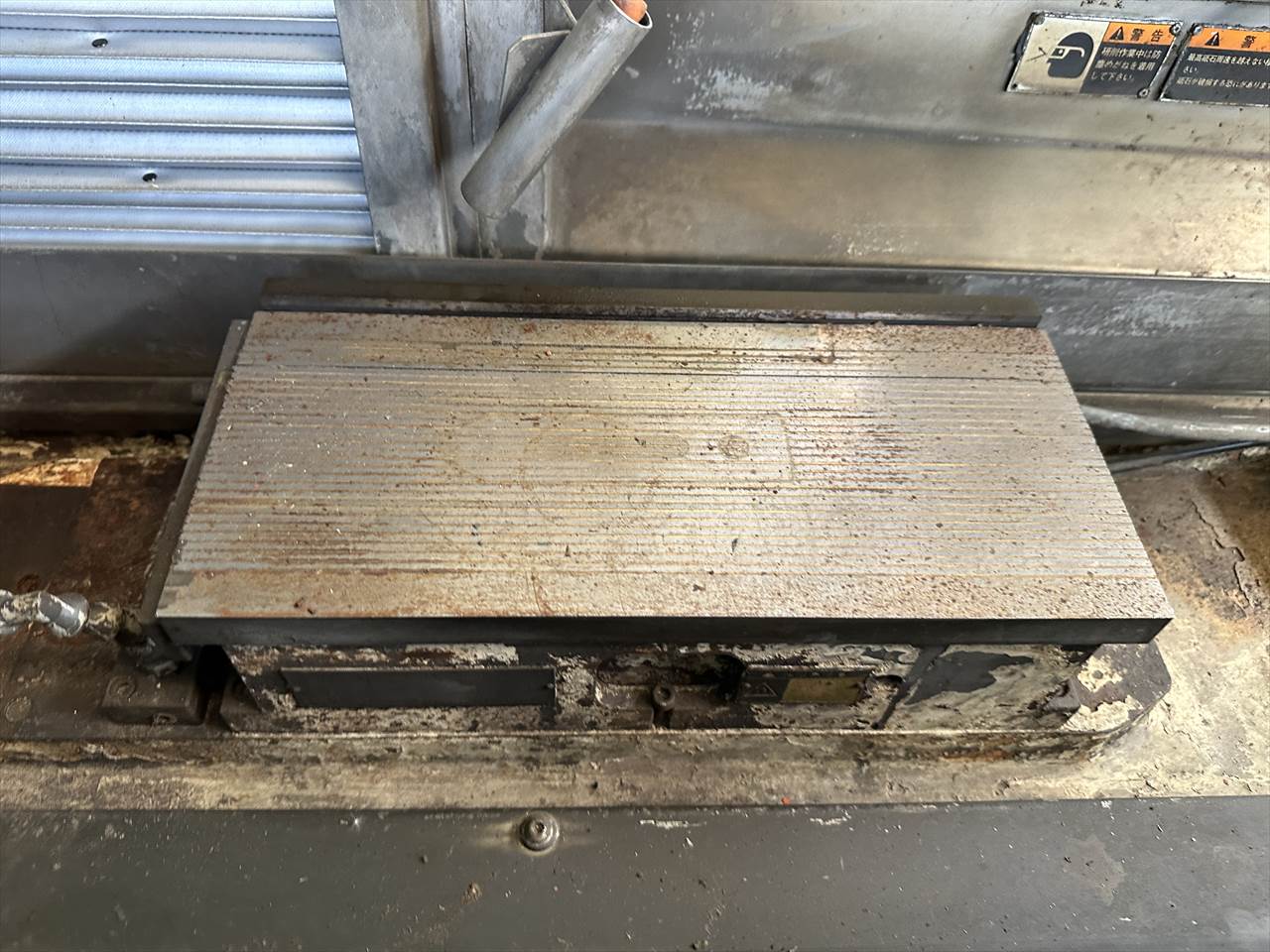

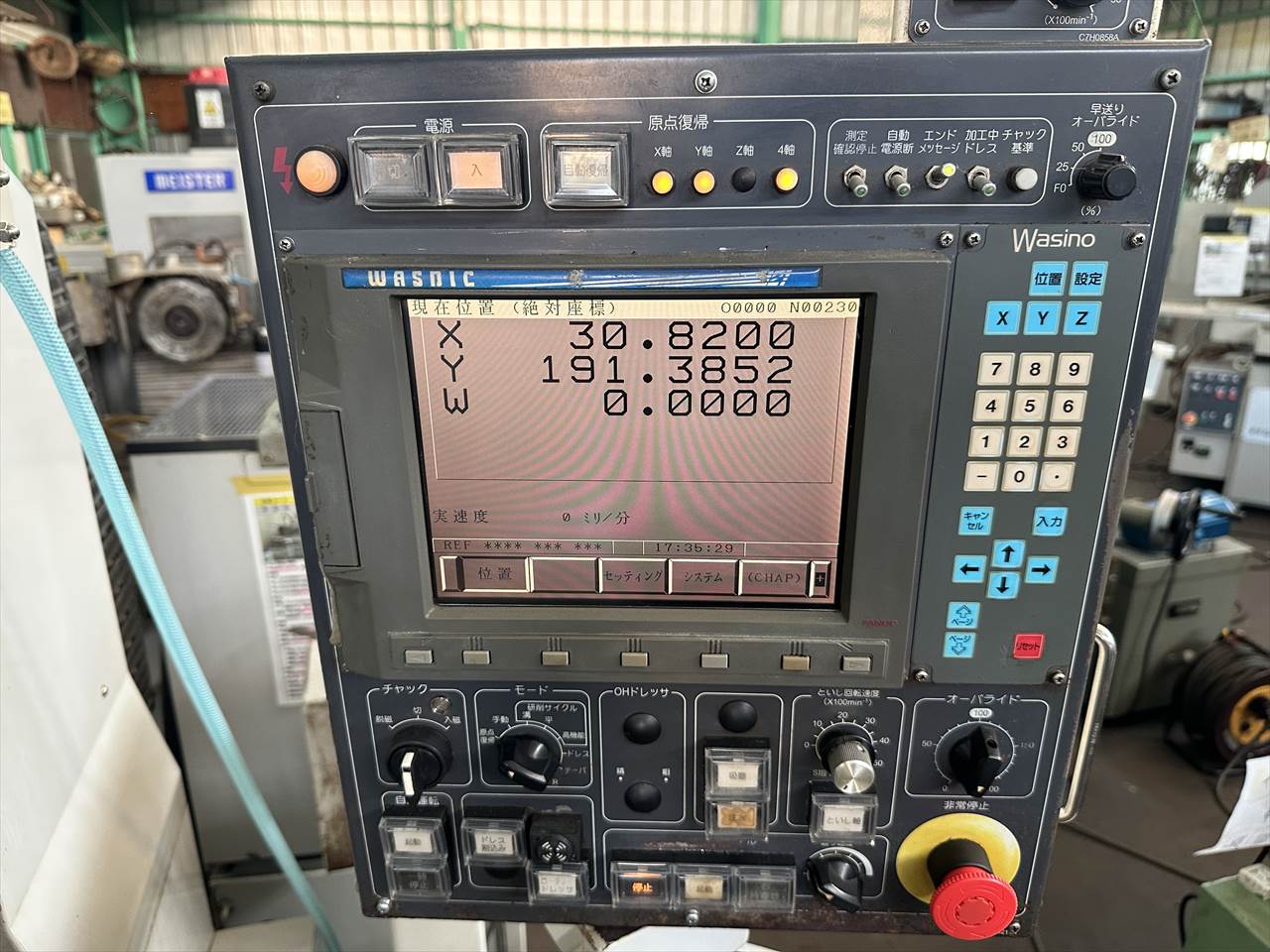

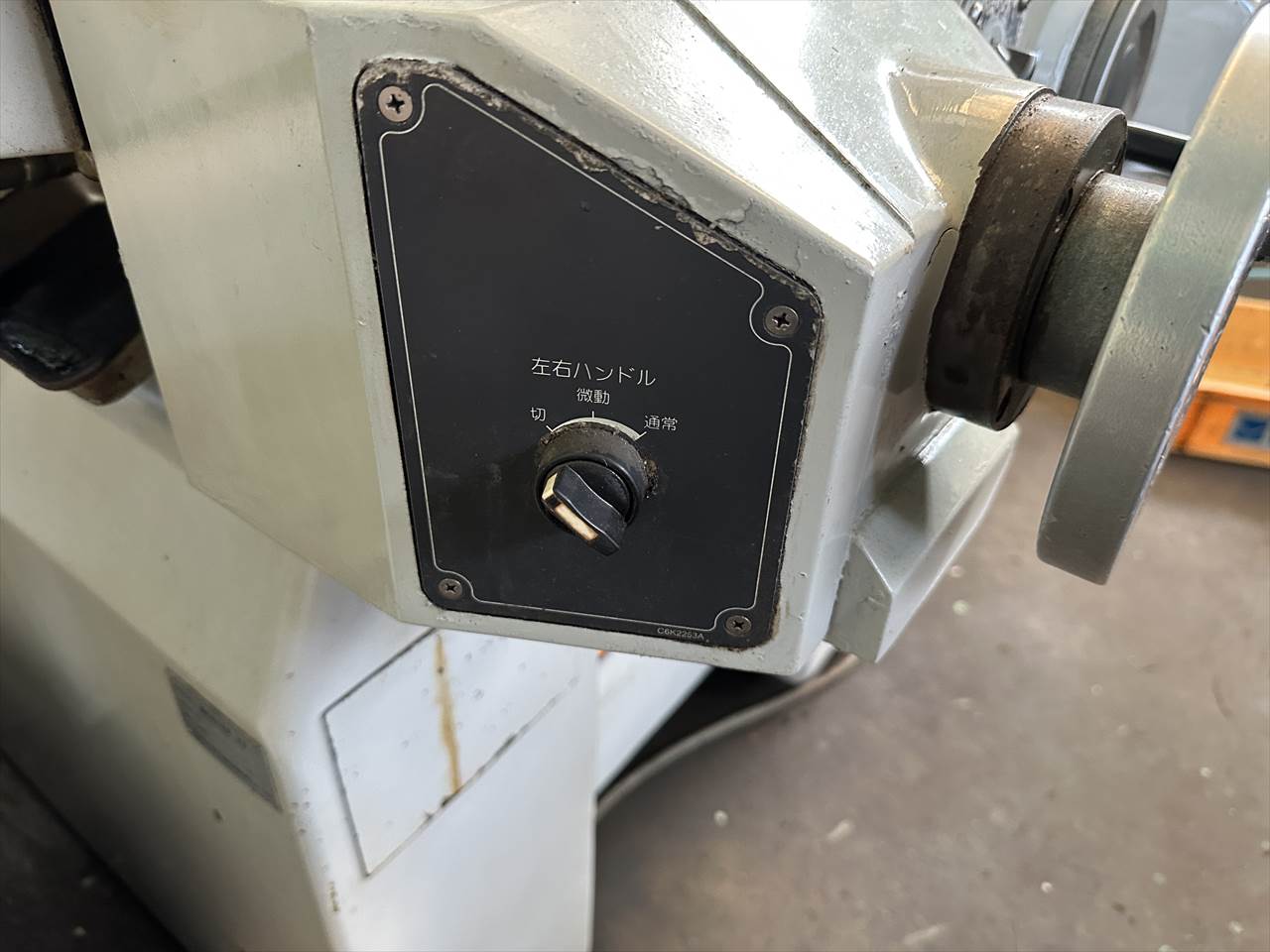

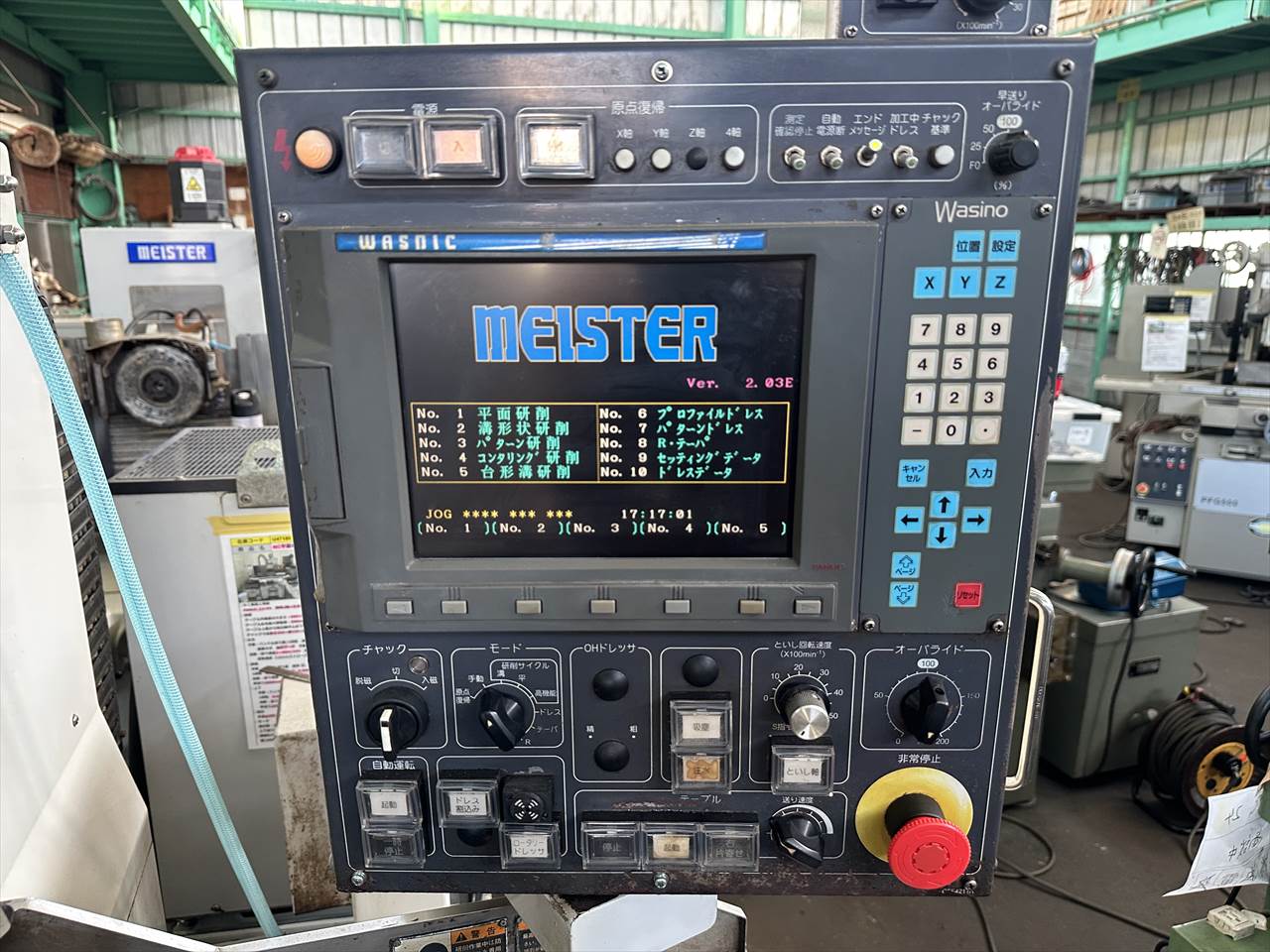

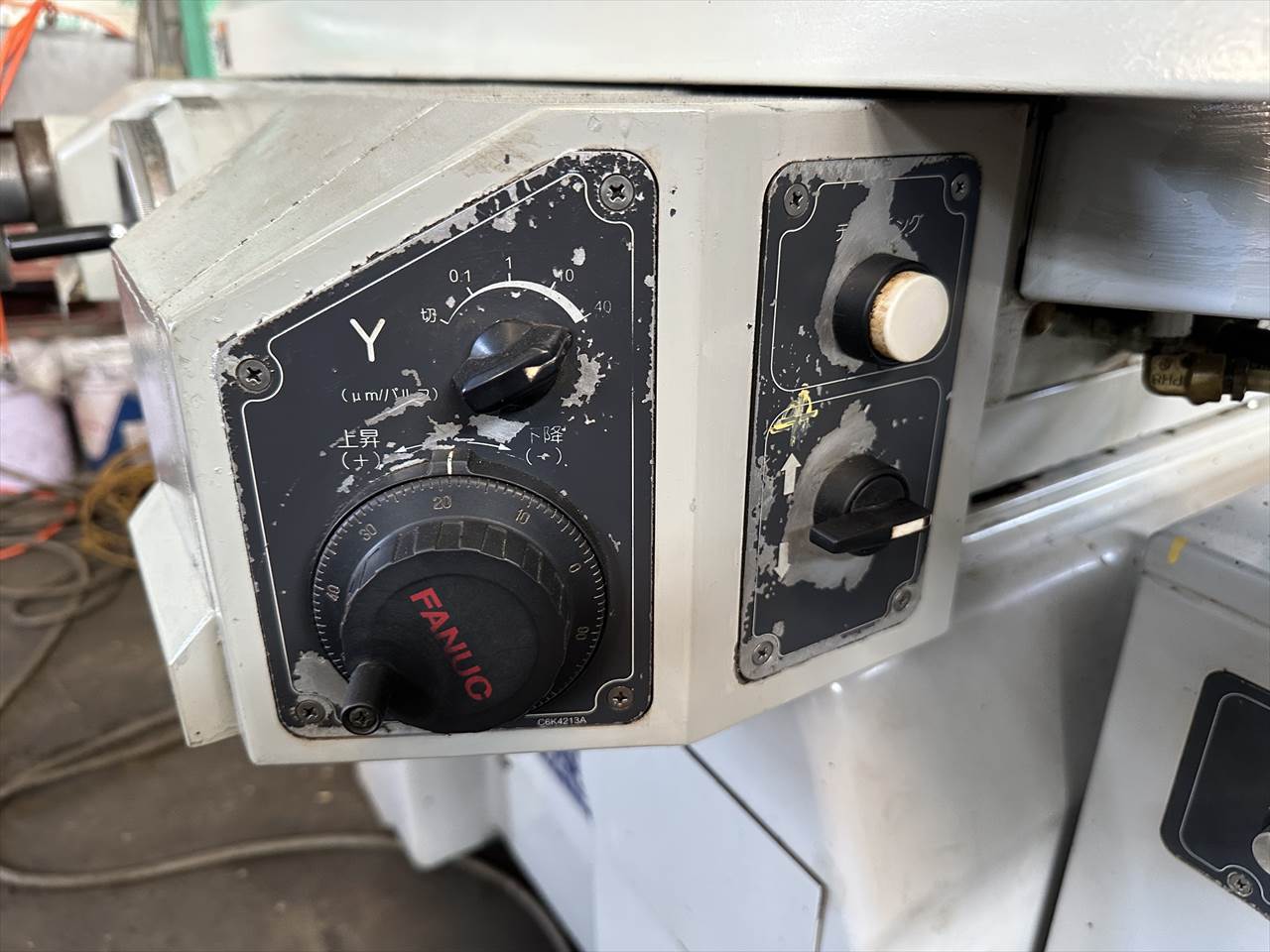

○NC装置と特徴  FANUC 21i-FA 単独2軸+左右1軸(X軸:前後、Y軸:上下、W軸:テーブル左右)  ○容量  テーブル作業面の大きさ:450×150mm(T溝17mm×1本)  テーブル左右最大移動量:500mm サドル前後最大移動量:200mm  テーブル上面から砥石軸中心までの距離:90~400mm  チャック寸法長さ350×幅150×高さ100mm 最大積載質量(チャック含む)70㎏ ○左右  手動:ハンドル送り量/1回転 通常100mm 微動5mm     駆動方式 油圧サーボ 手動パルスハンドル  自動:送り速度1~40m/min 駆動方式 サーボバルブ+スケール 油圧シリンダ    反転速度(15mmストローク)300spm ○前後  手動:ハンドル送り量 倍率 切、×1、×10、×100、×400、自動  1回転 0.01、0.1、1.0、4.0mm 1目盛 0.0001、0.001、0.01、0.04mm  自動:送り速度 ジョグ送り 0~400、500、1000mm/min  早送り2000mm/min 研削送り0.1~1000mm/min ○上下   手動:ハンドル送り量 倍率 切、×1、×10、×100、×400   1回転 0.01、0.1、1.0、4.0mm 1目盛 0.0001、0.001、0.01、0.04mm   自動:送り速度 ジョグ送り 100、1000mm/min   早送り2000mm/min 研削送り0.1~1000mm/min ○砥石  外径φ205×幅6.4~25×φ31.75mm 回転速度500~5000rpm(インバータ) ○モータ  砥石軸:2.2kw2P 油圧ポンプ:1.5kw4P 前後送り用:1.0kw  上下送り用:1.0kw 電源容量11KVA ○機械の大きさ  幅1880×奥行1470×高さ1885mm 総質量:2200㎏
参考資料 只今準備中
営業からの
コメント
※ホームページの内容と現品に相違がある場合は、現品を優先させて頂きます。

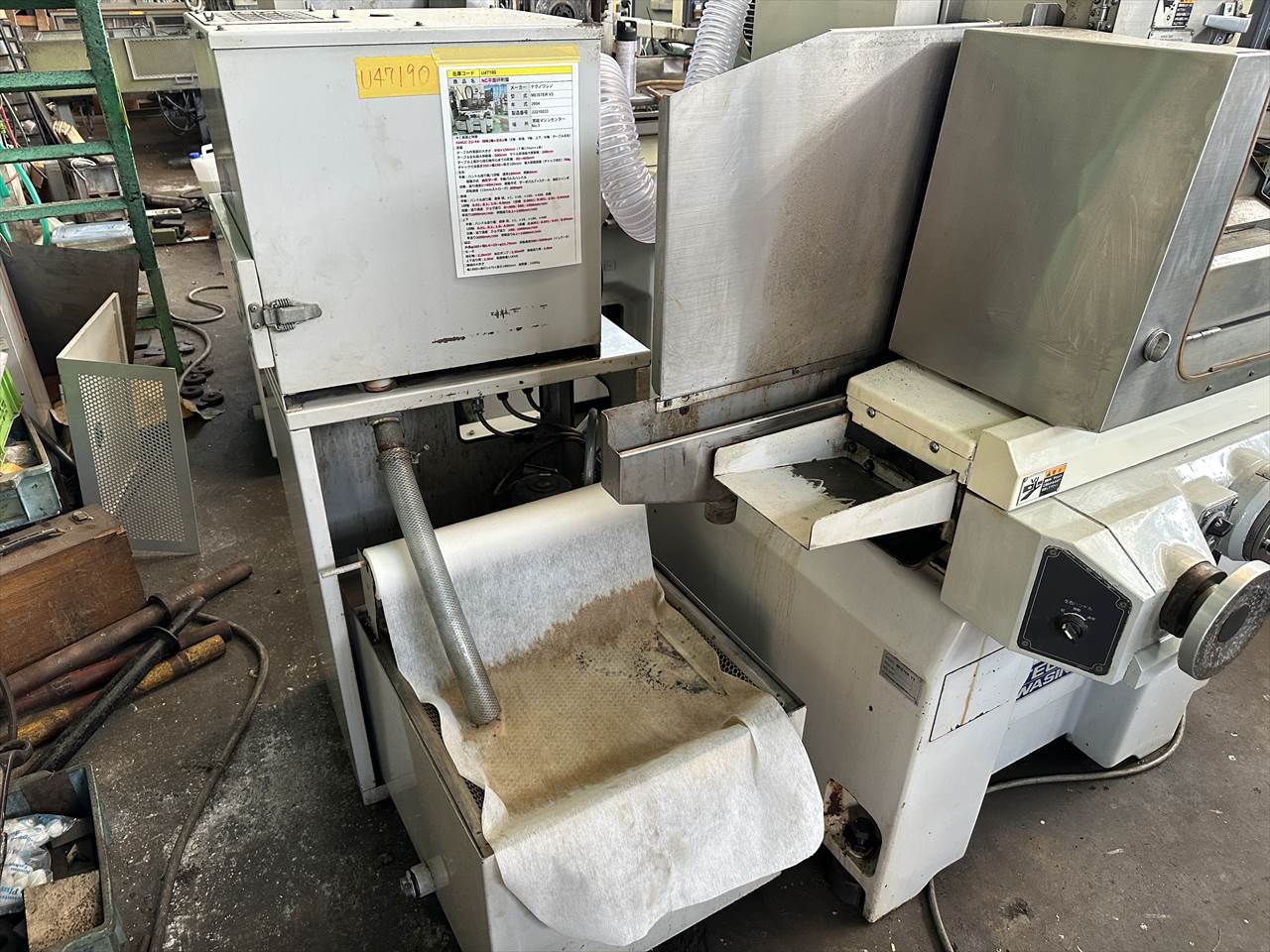

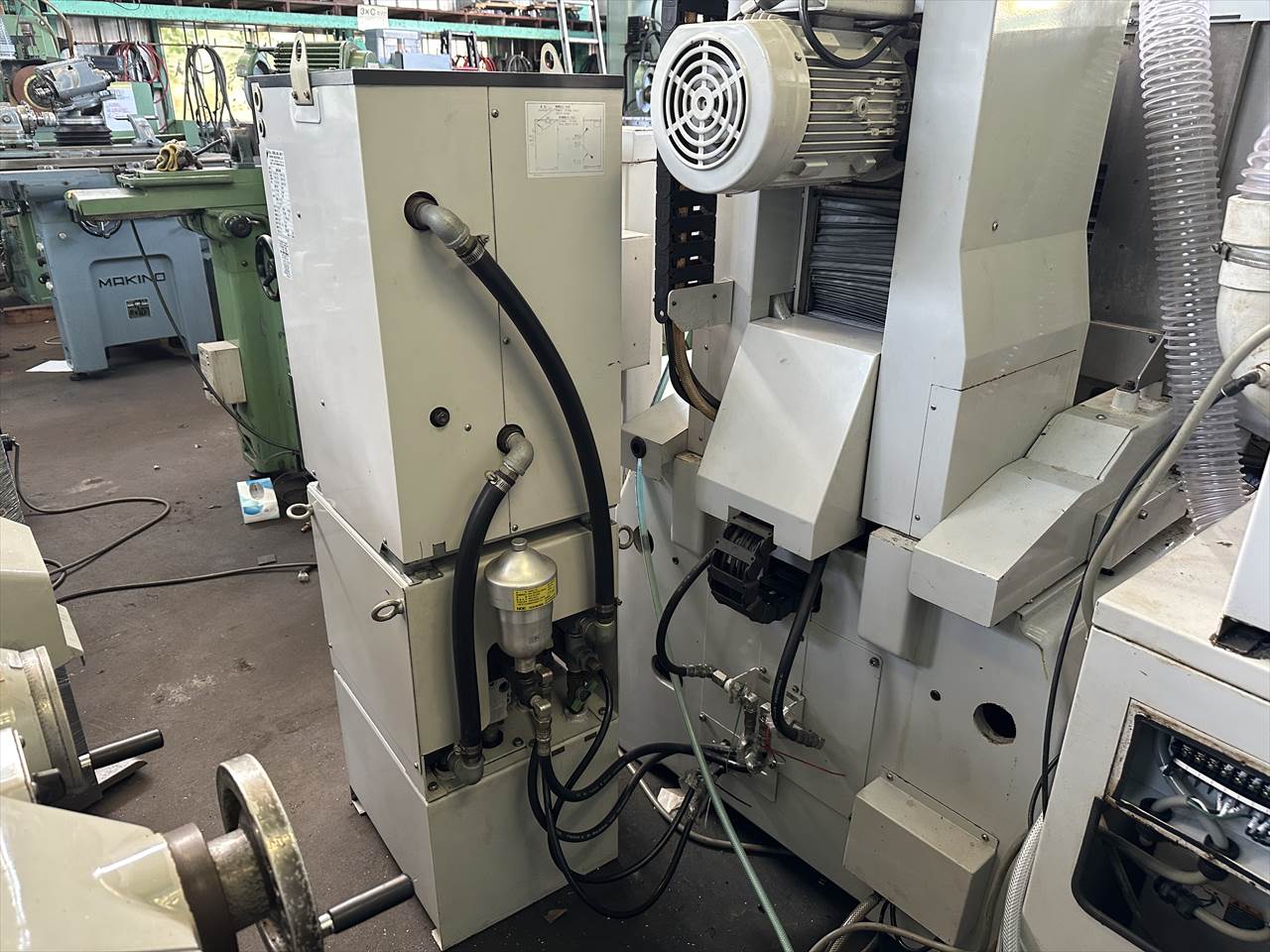

商品画像
