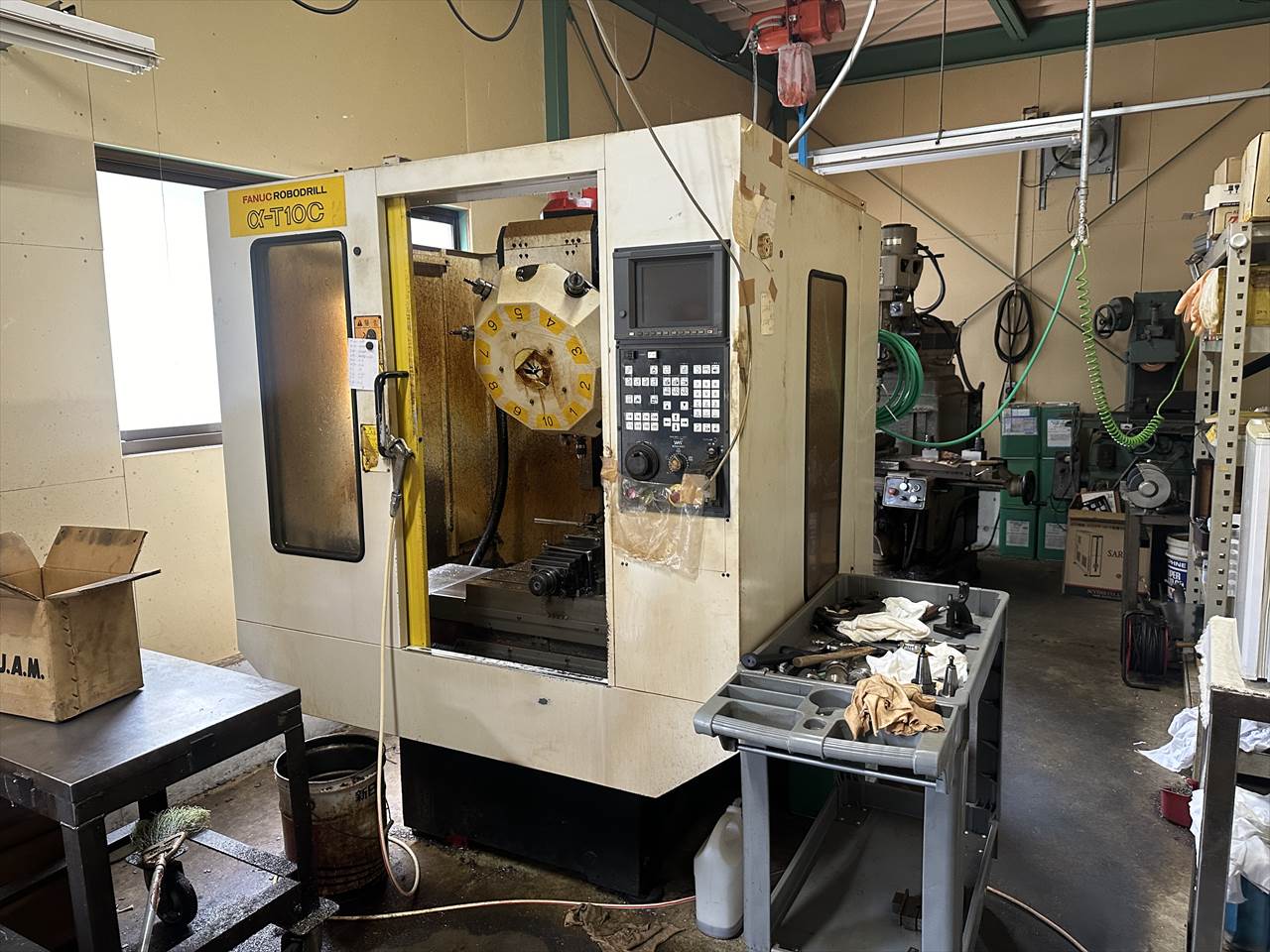

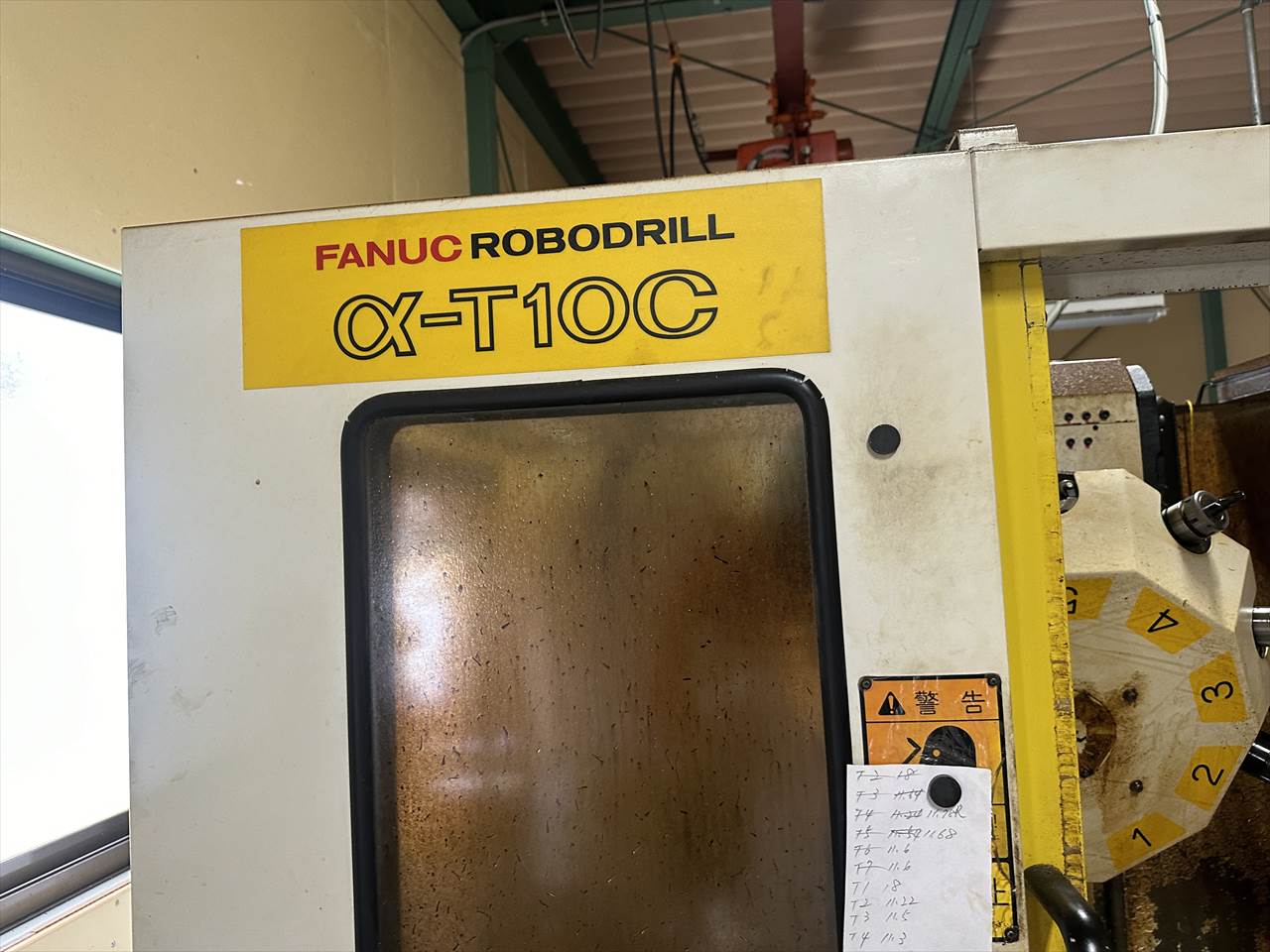

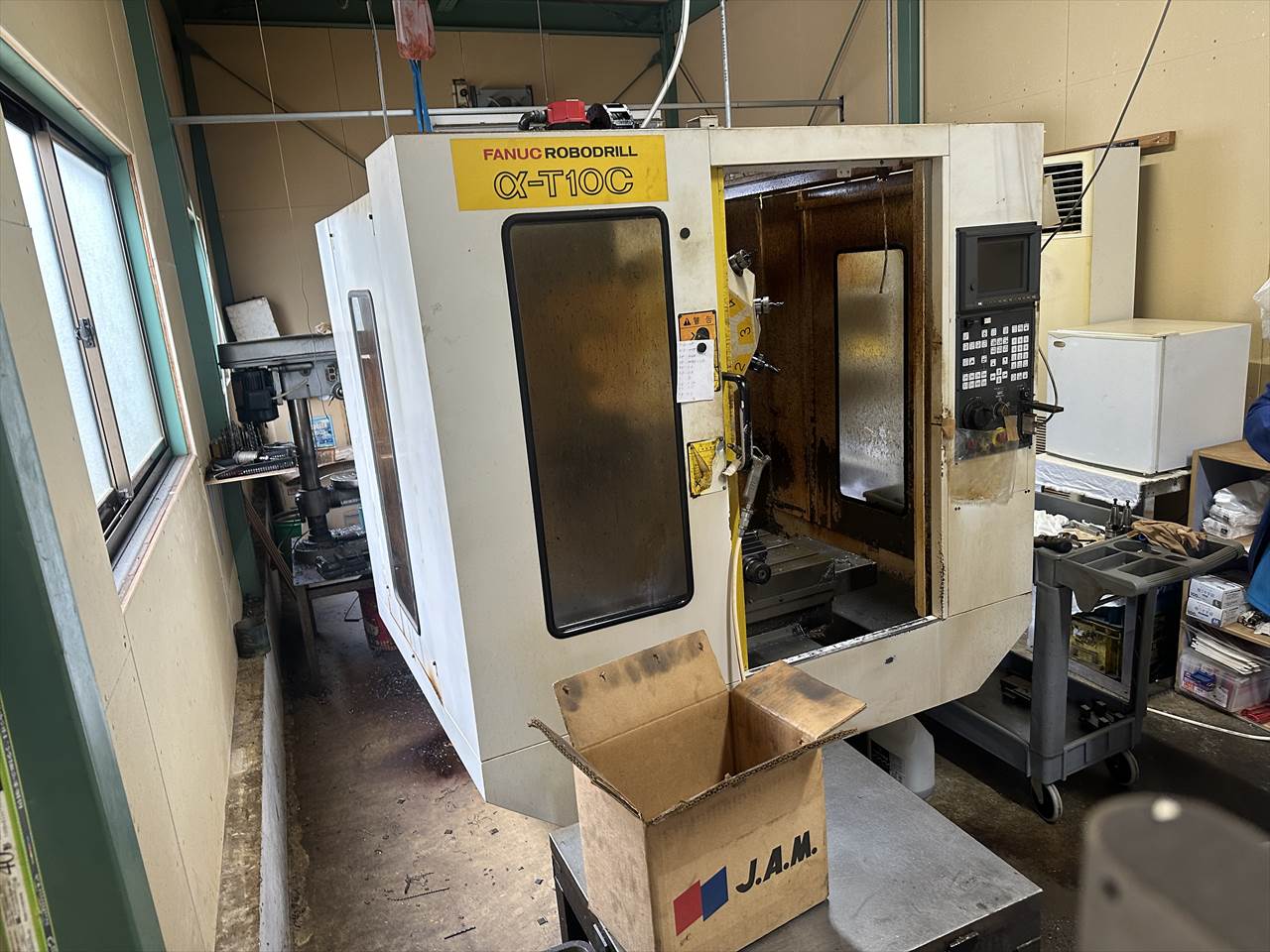

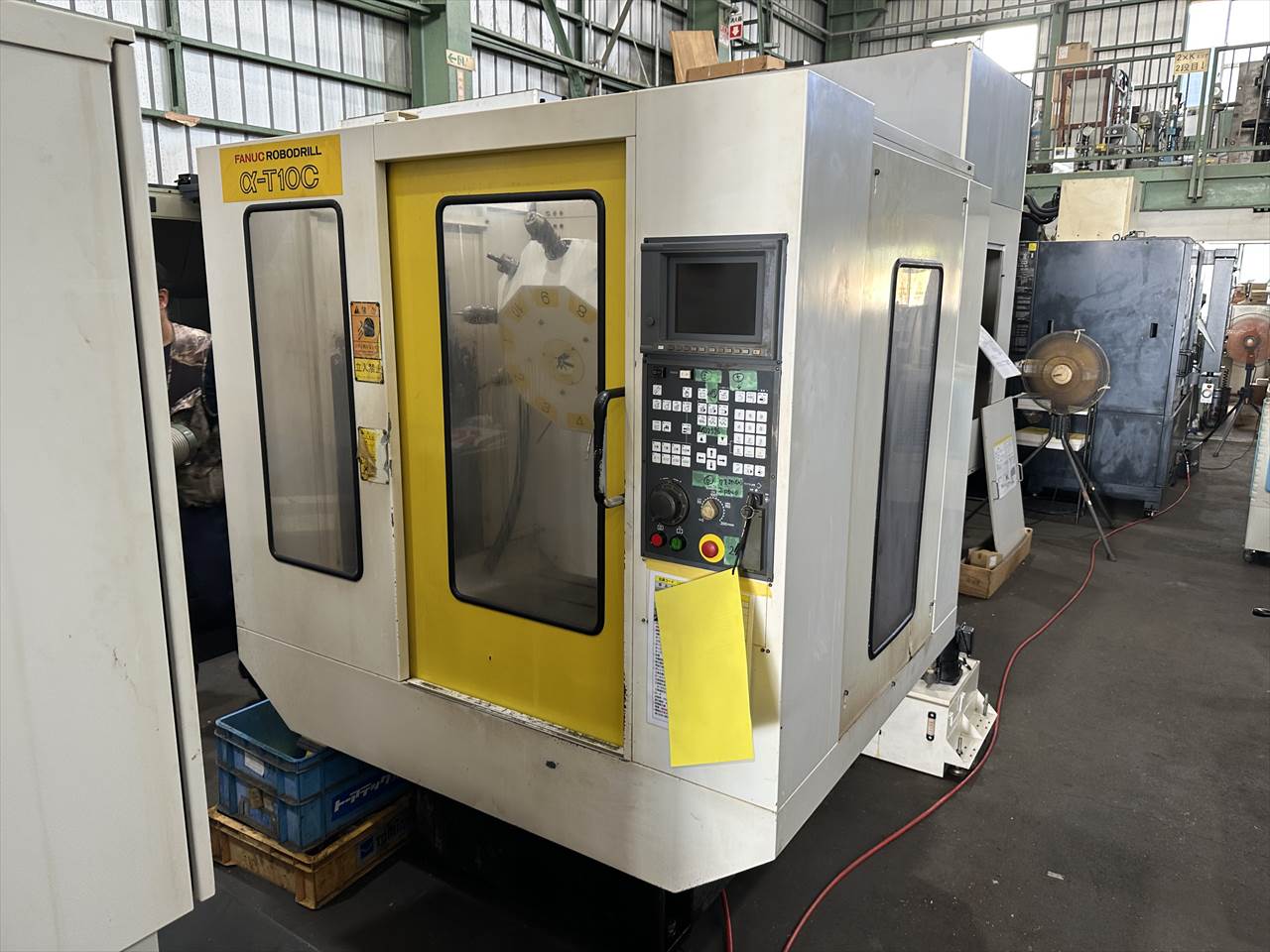

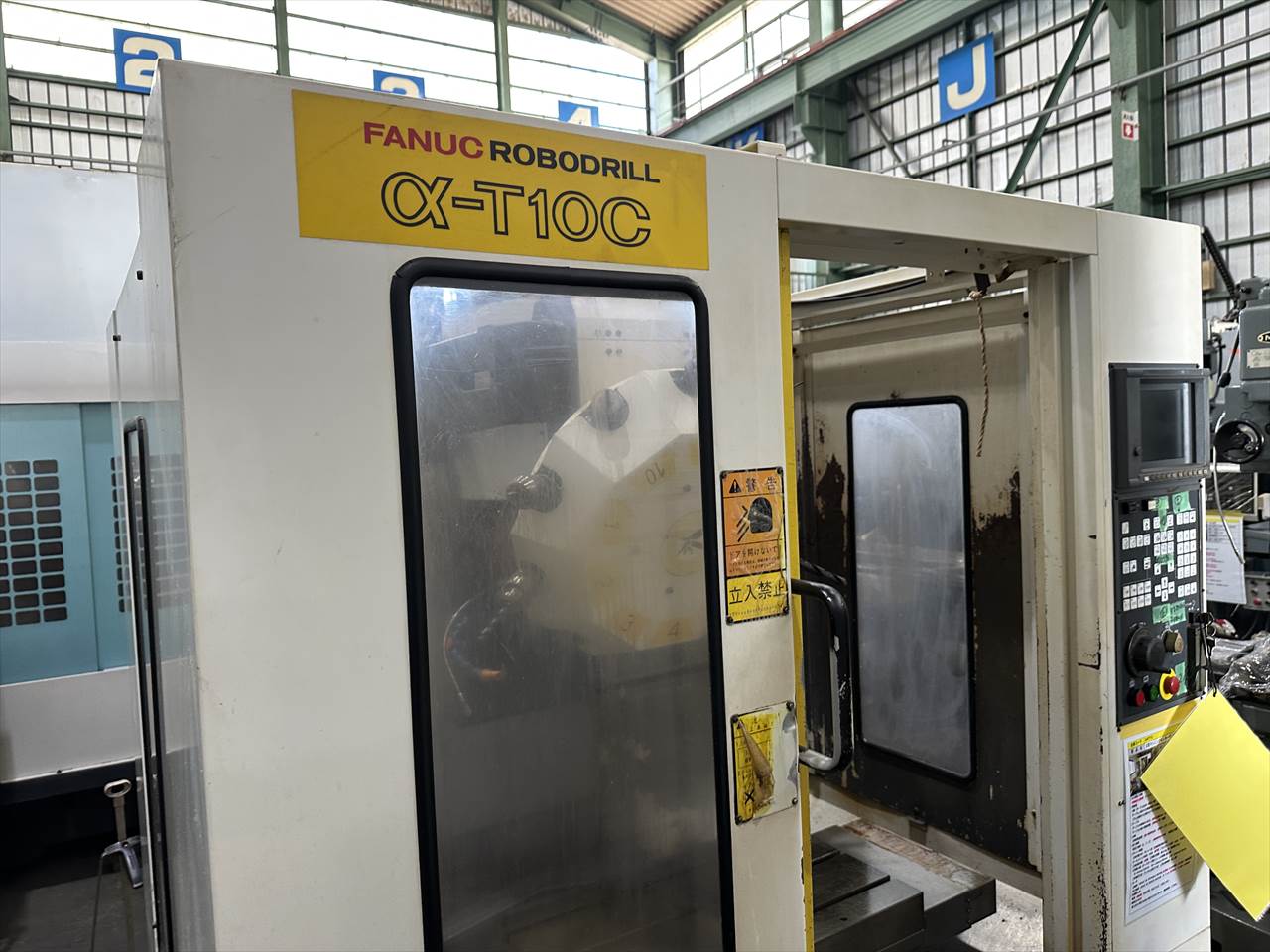

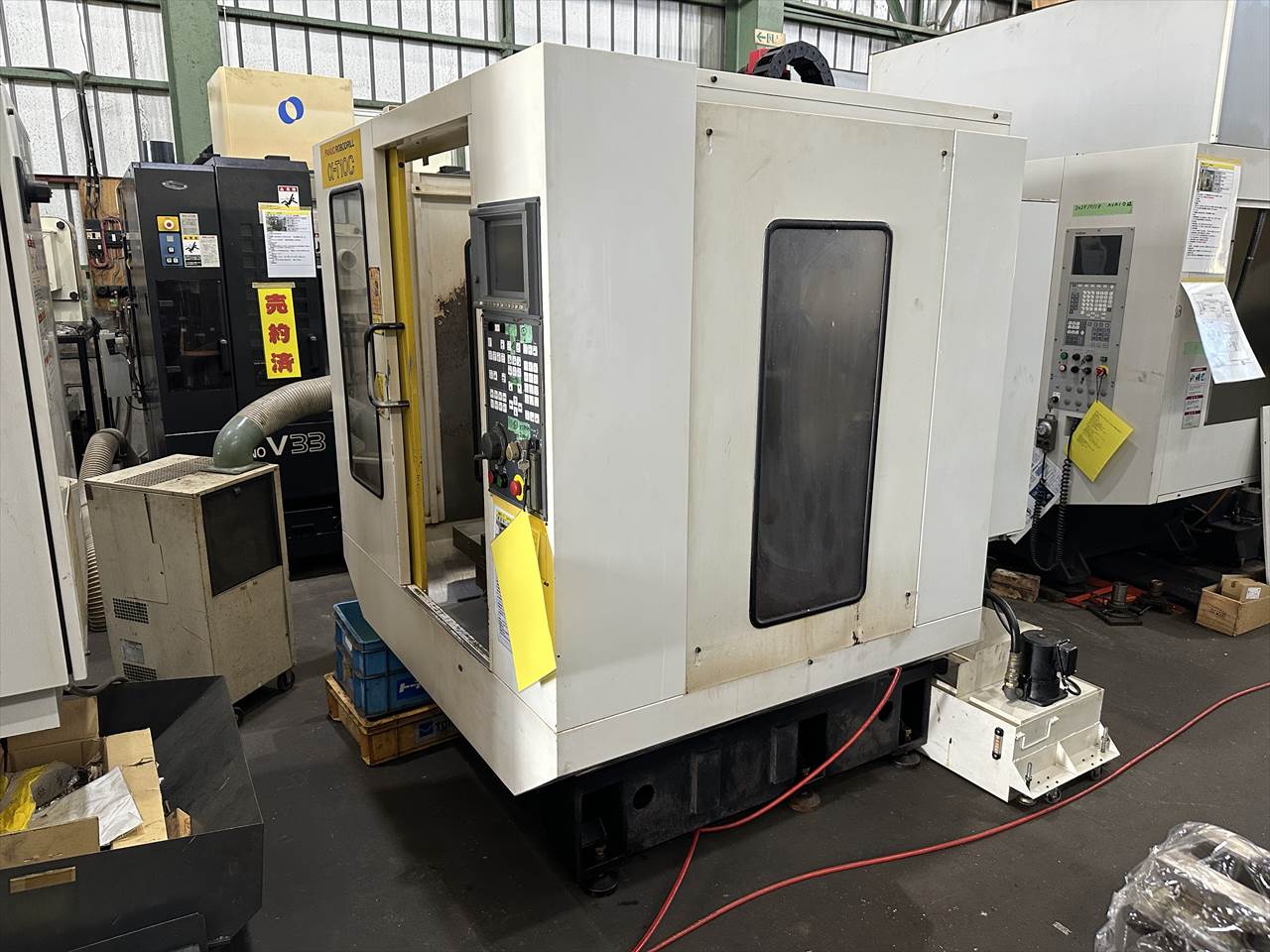

【中古】 立マシニング（BT30） ファナック ROBODRILL α-T10C｜1996年式｜仕様・価格
本機の仕様・特徴
|
|
|||||||||||||||||||||||||||||
本機の仕様や特徴、在庫状況については本ページにてご案内しております。
参考資料（PDF）は補足資料としてご利用ください。
| 機械仕様 |

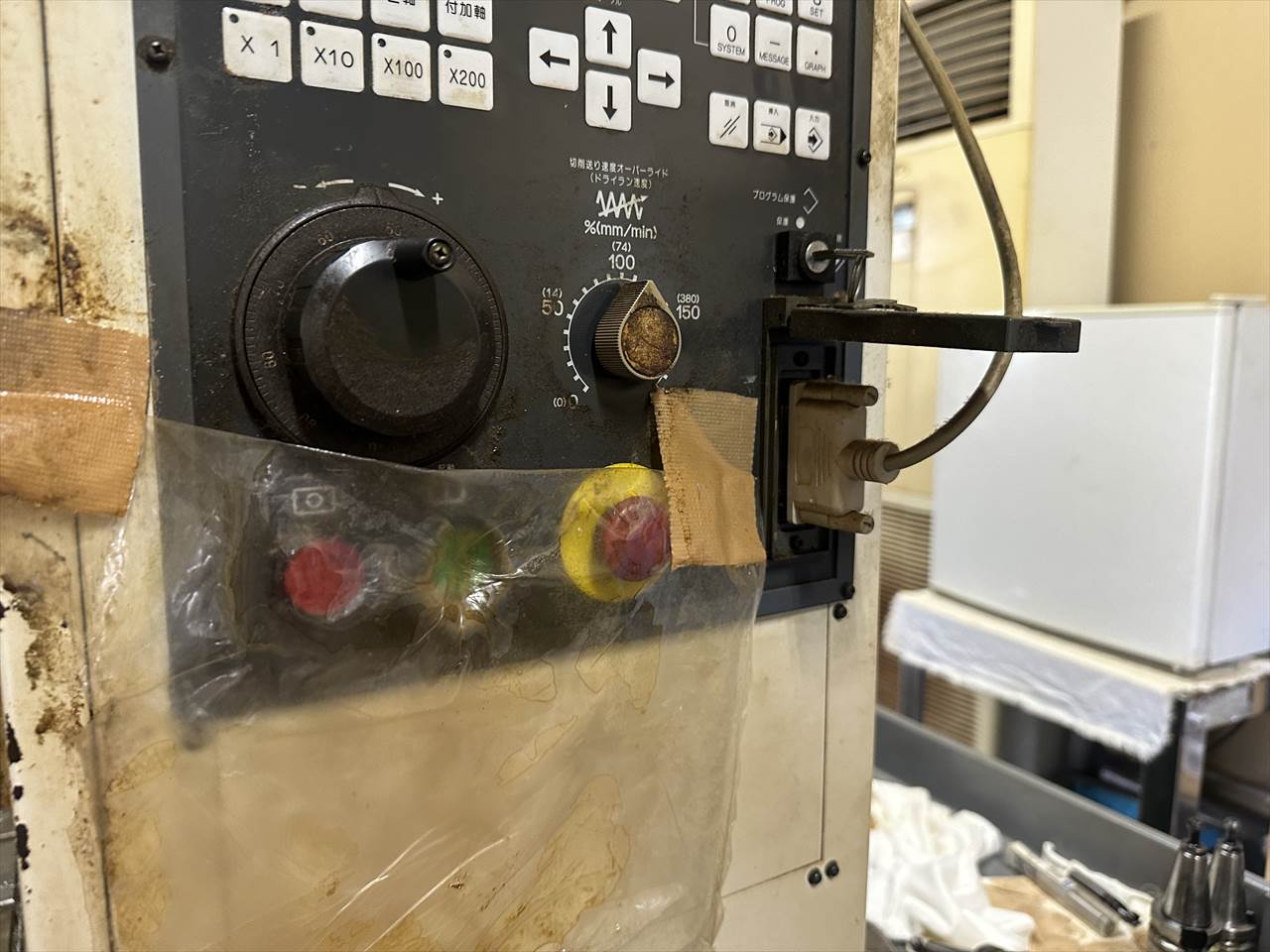

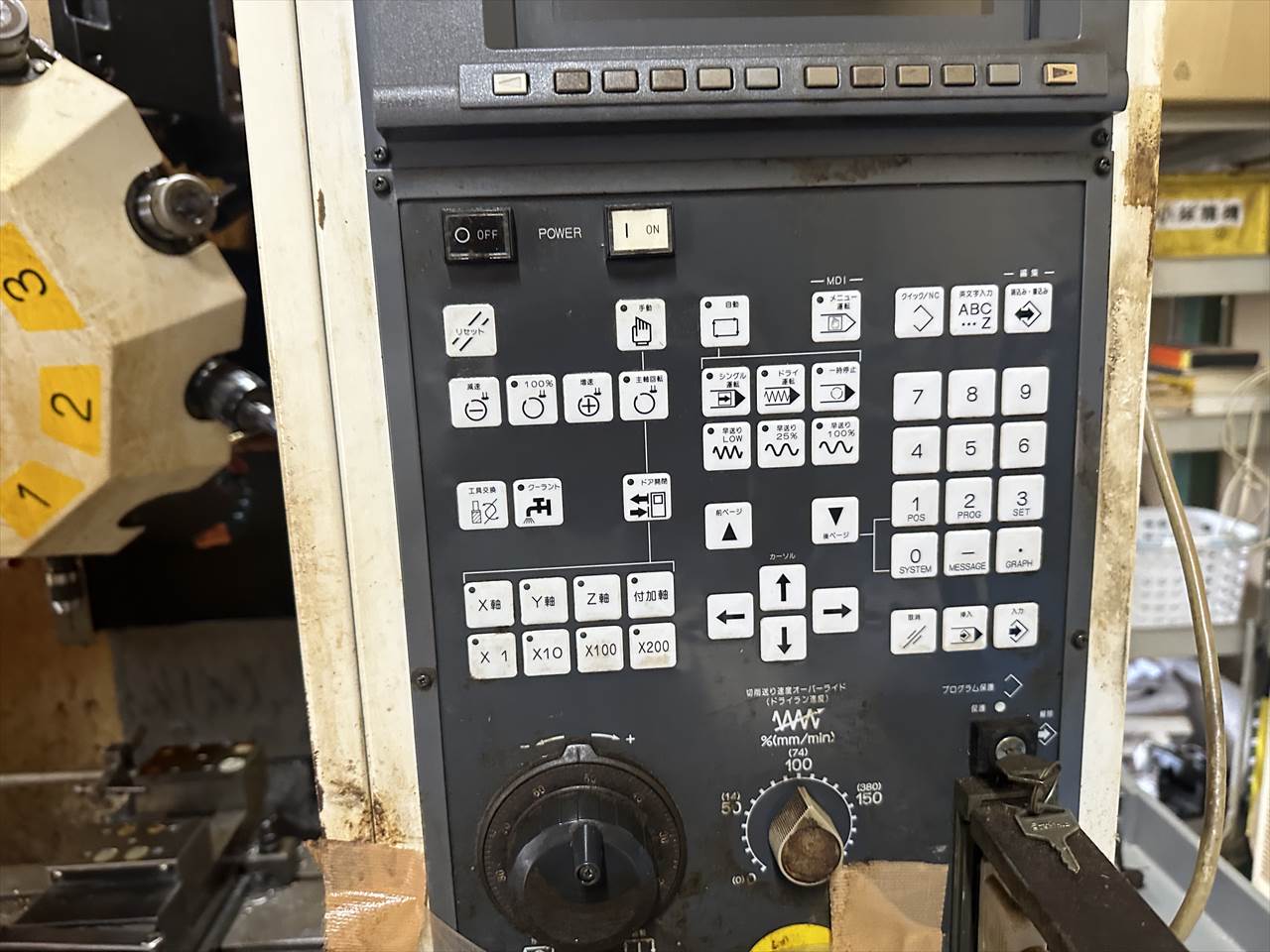

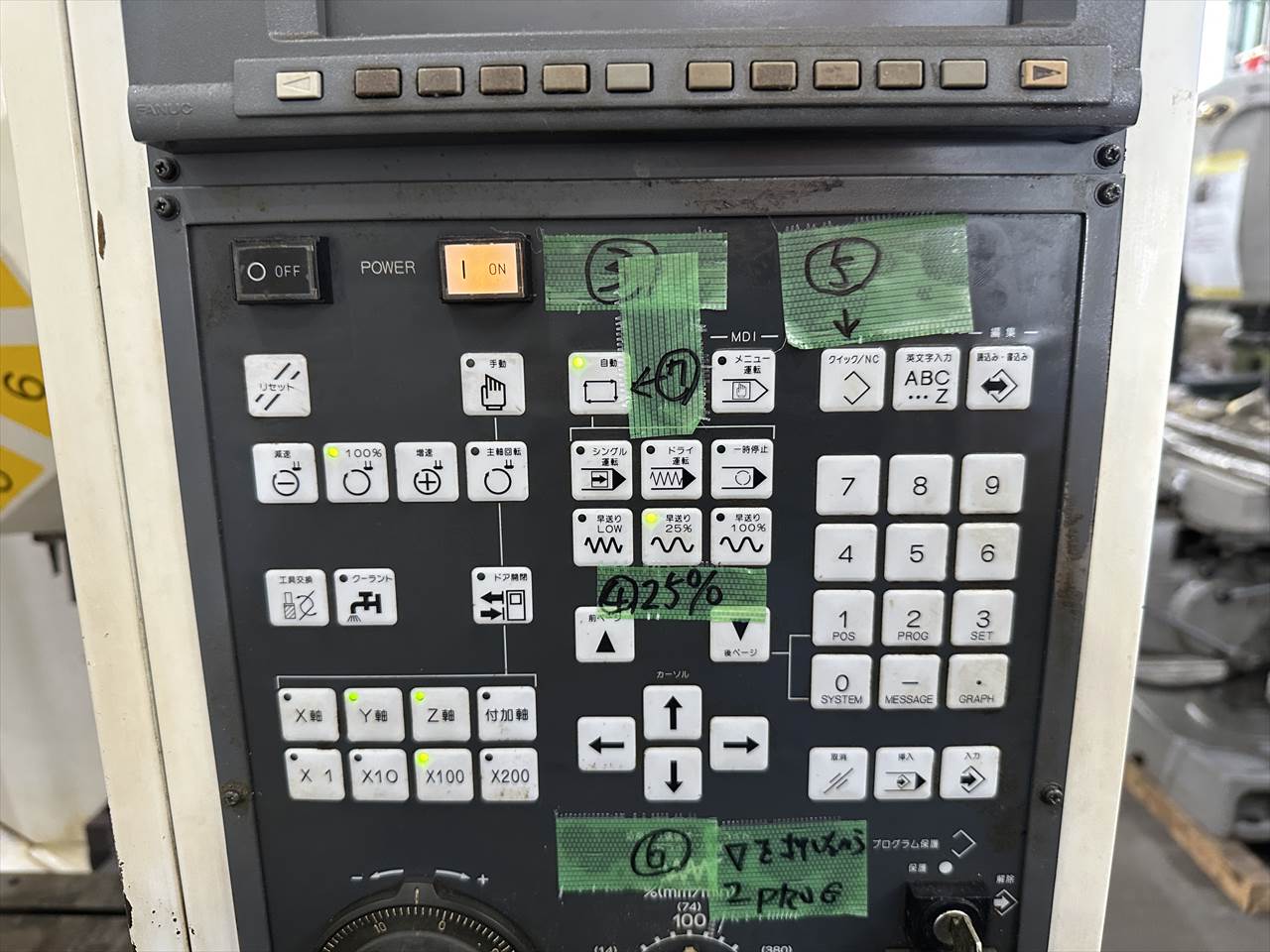

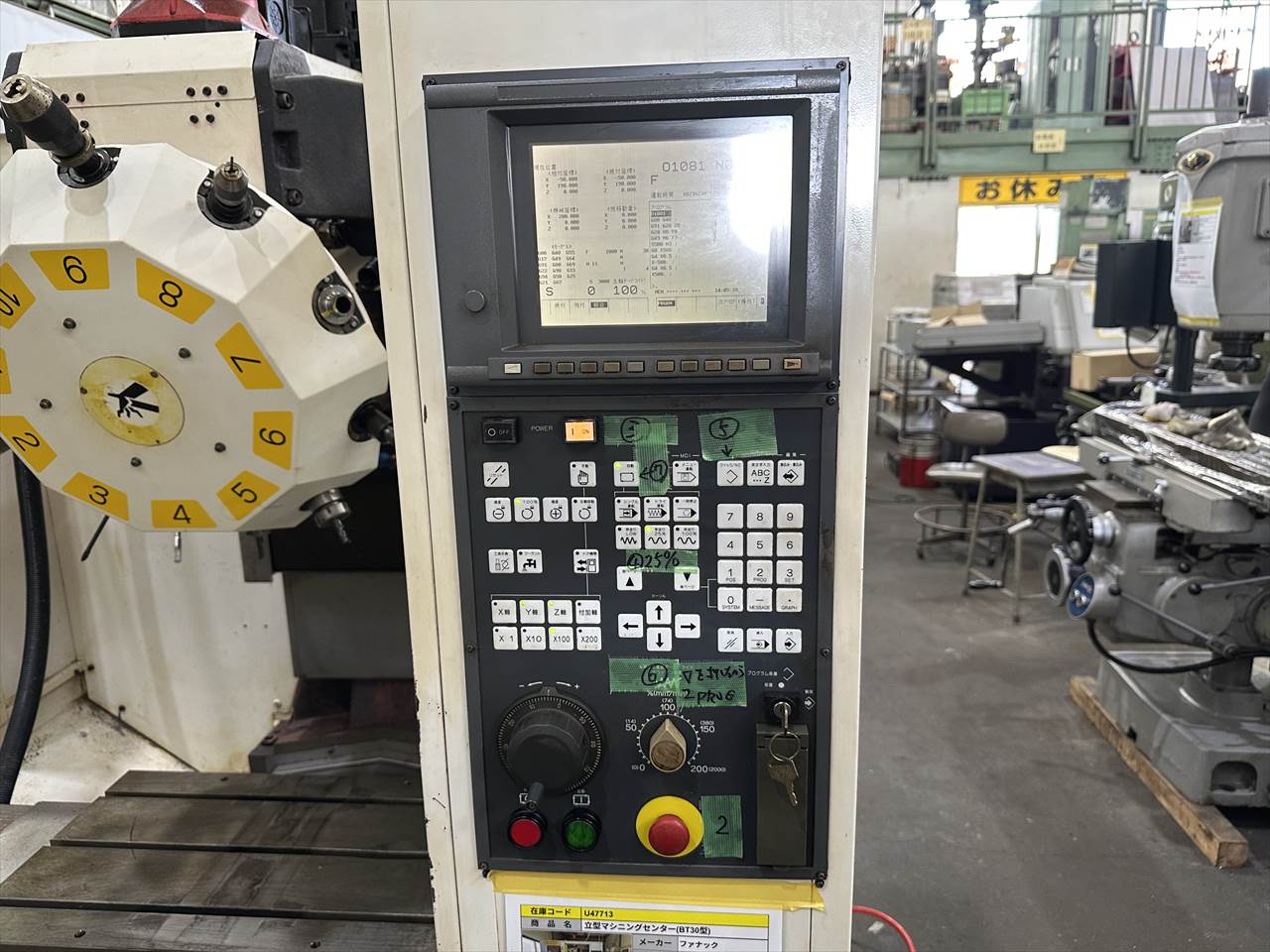

○NC装置と特徴

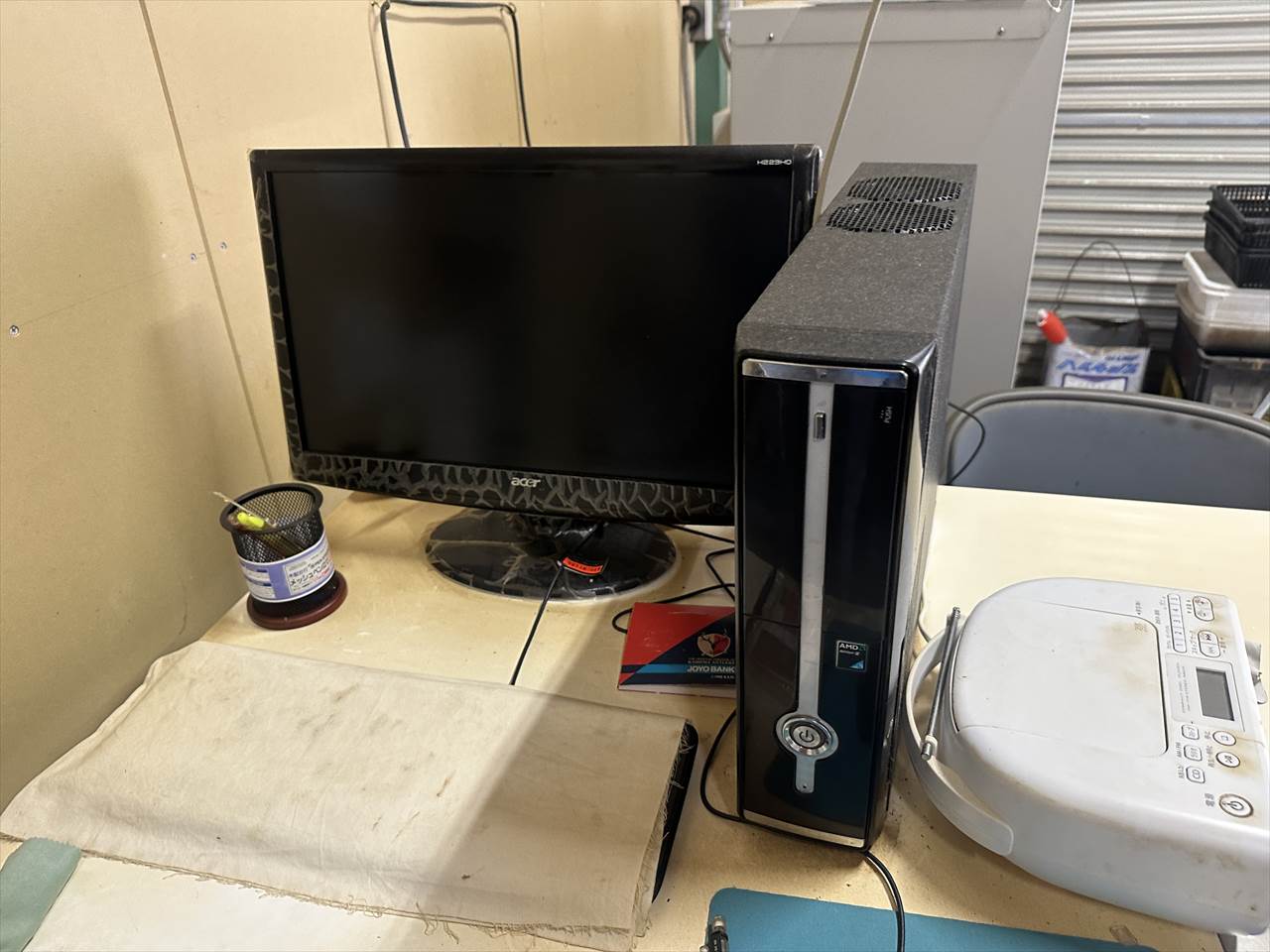

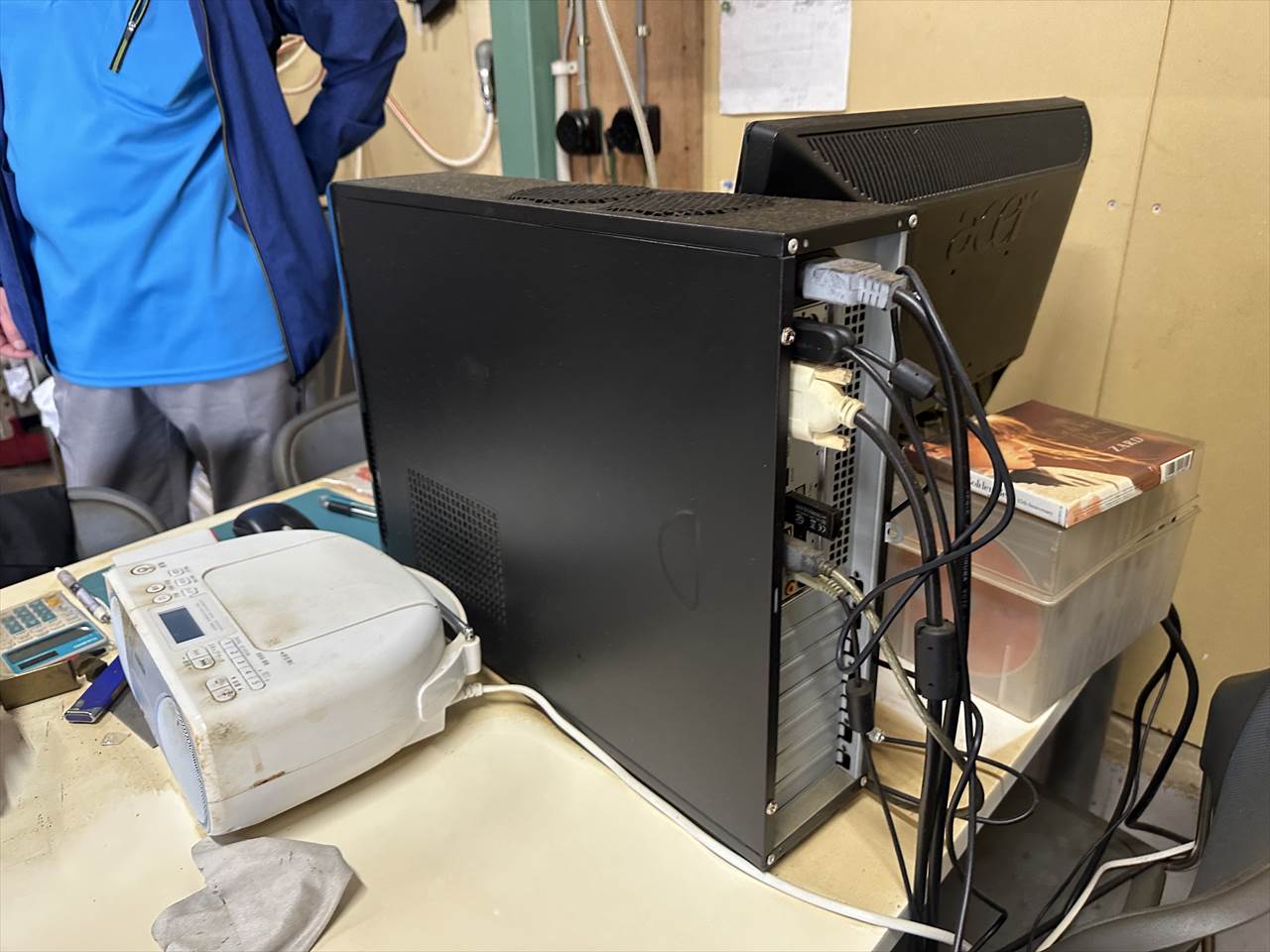

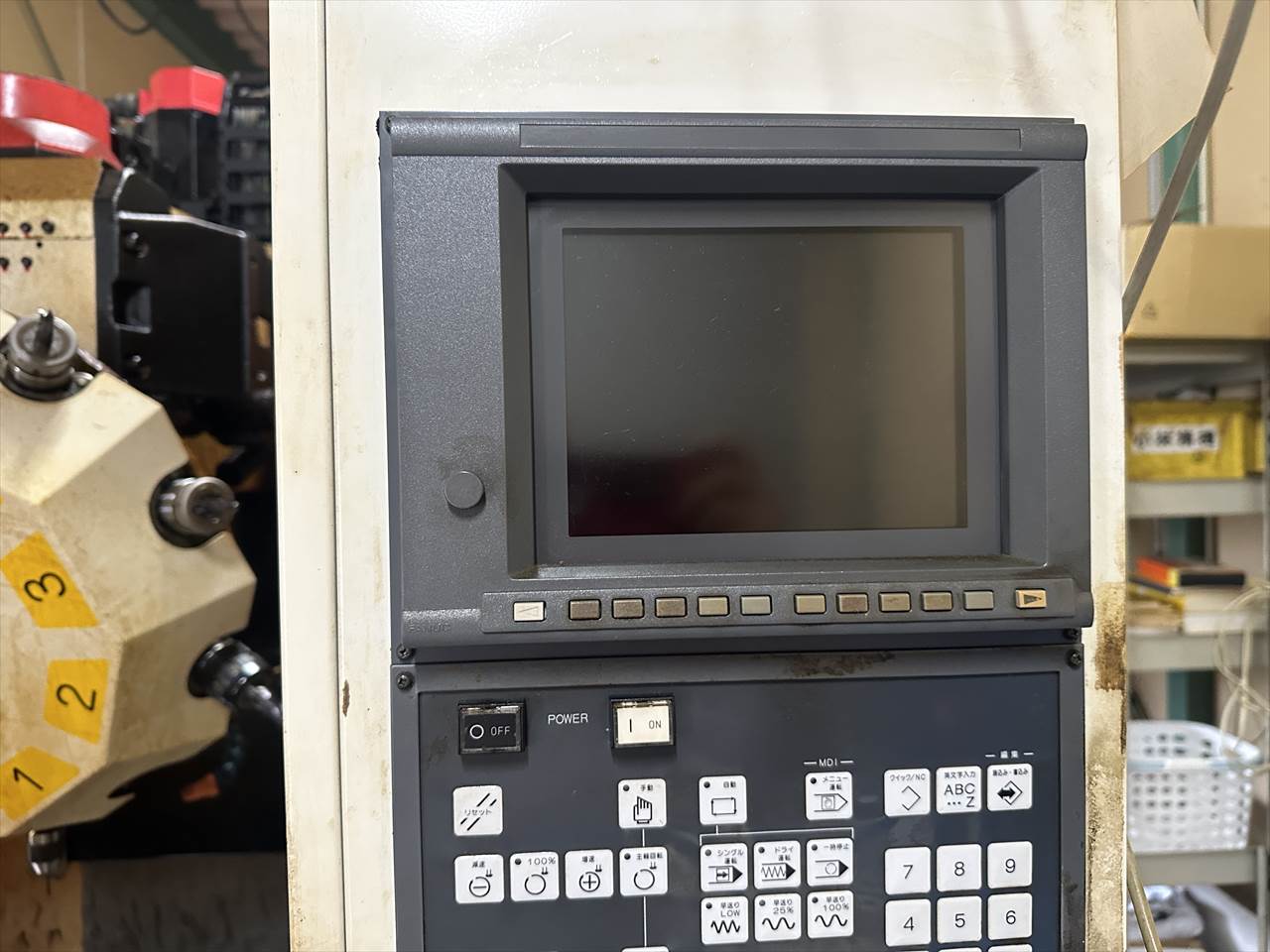

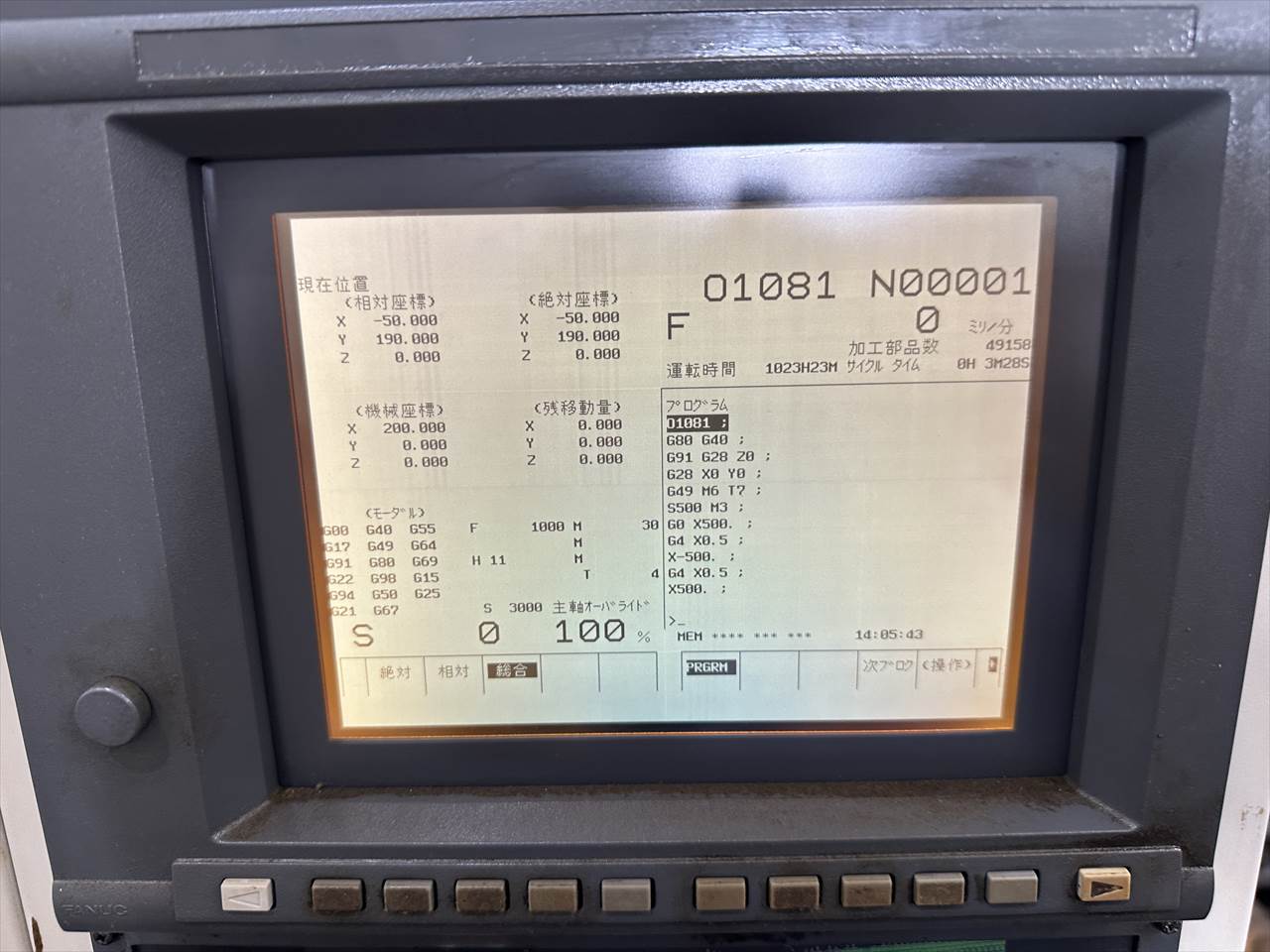

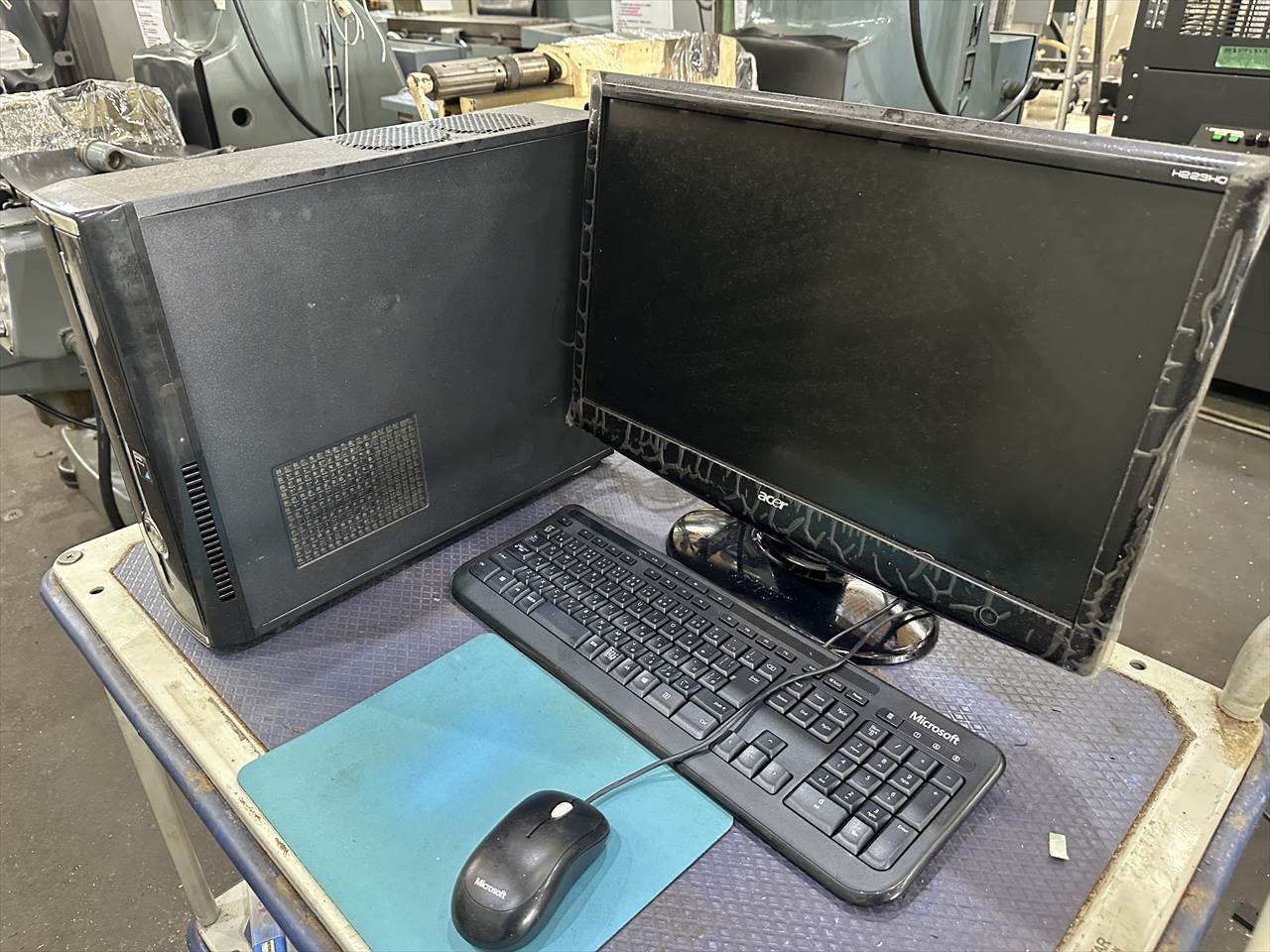

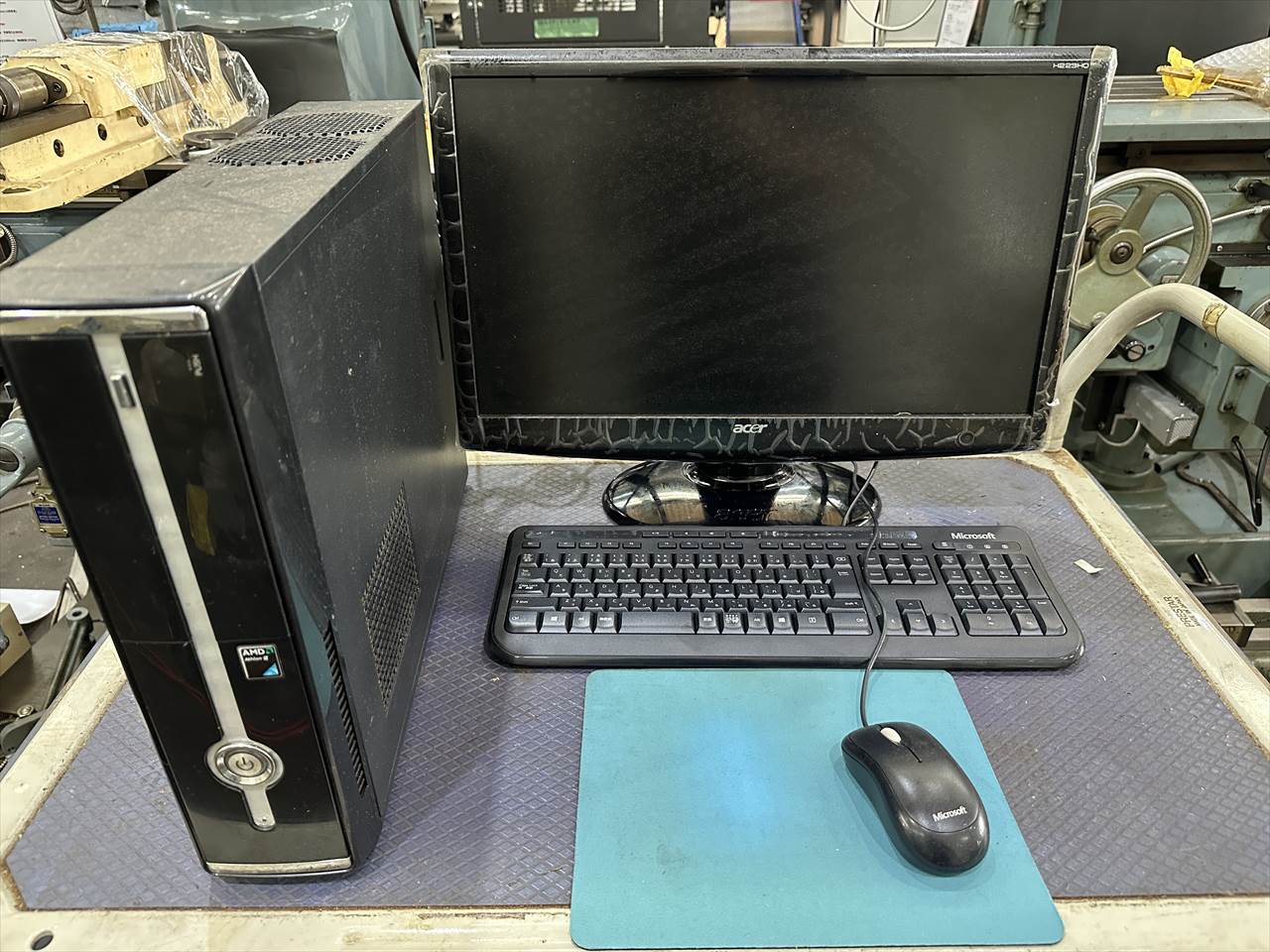

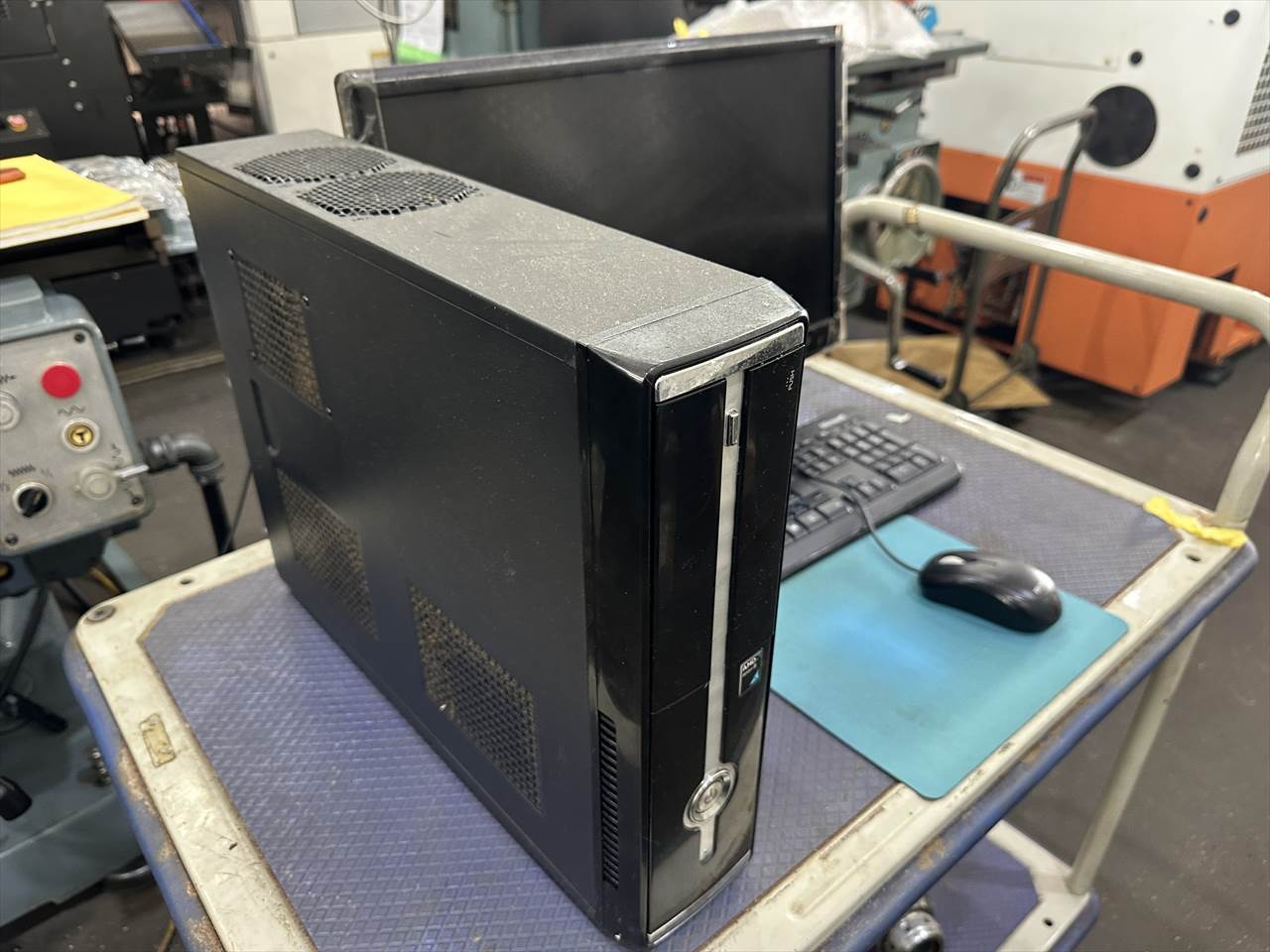

FANUC-16MC ツールとパソコン付（浜松合同ナスカ2D）
○移動量
X軸（テーブル左右）500×Y軸（サドル前後）380×Z軸（主軸頭上下）300mm
テーブル上面から主軸端面までの距離：150～450mm

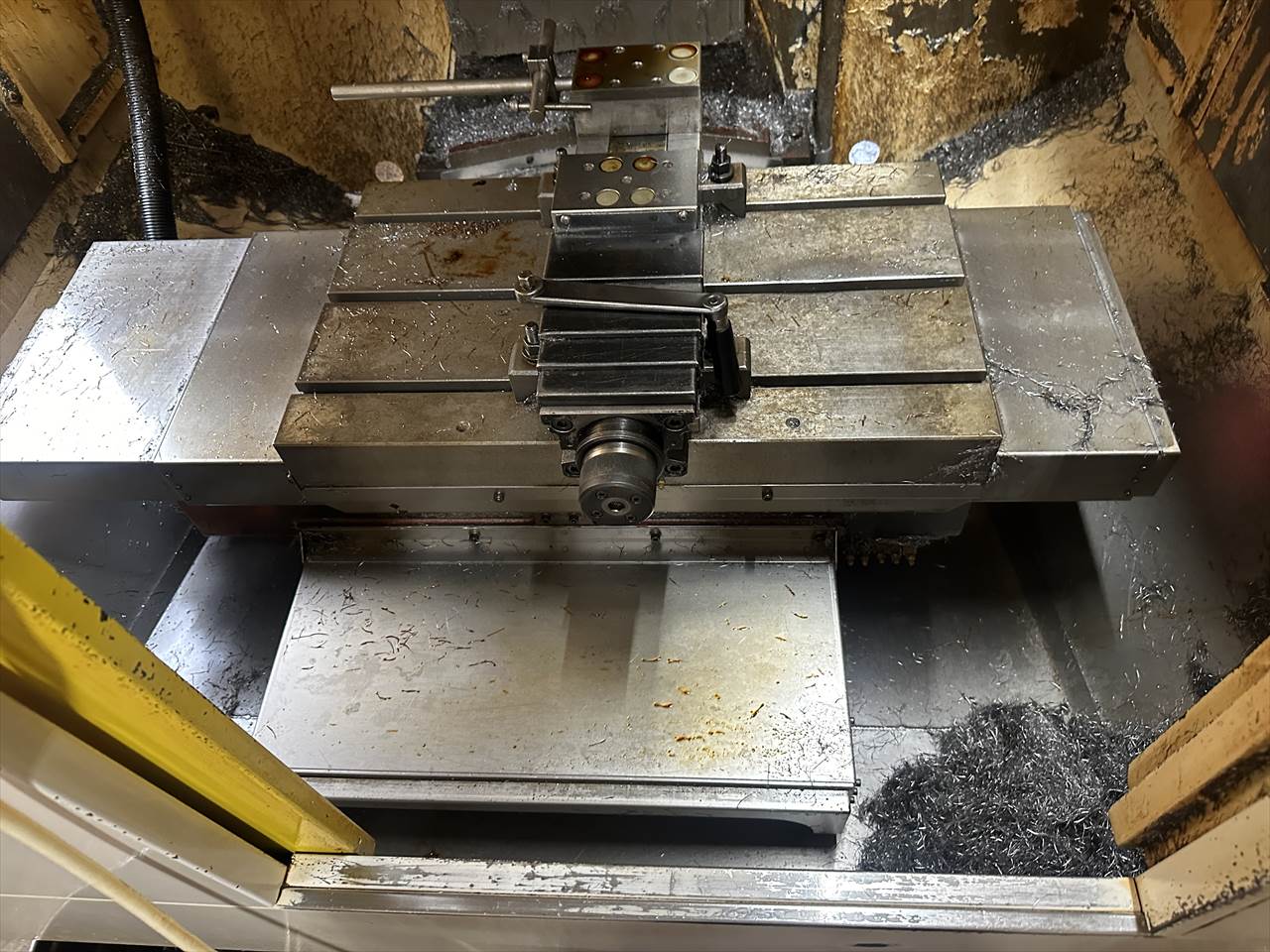

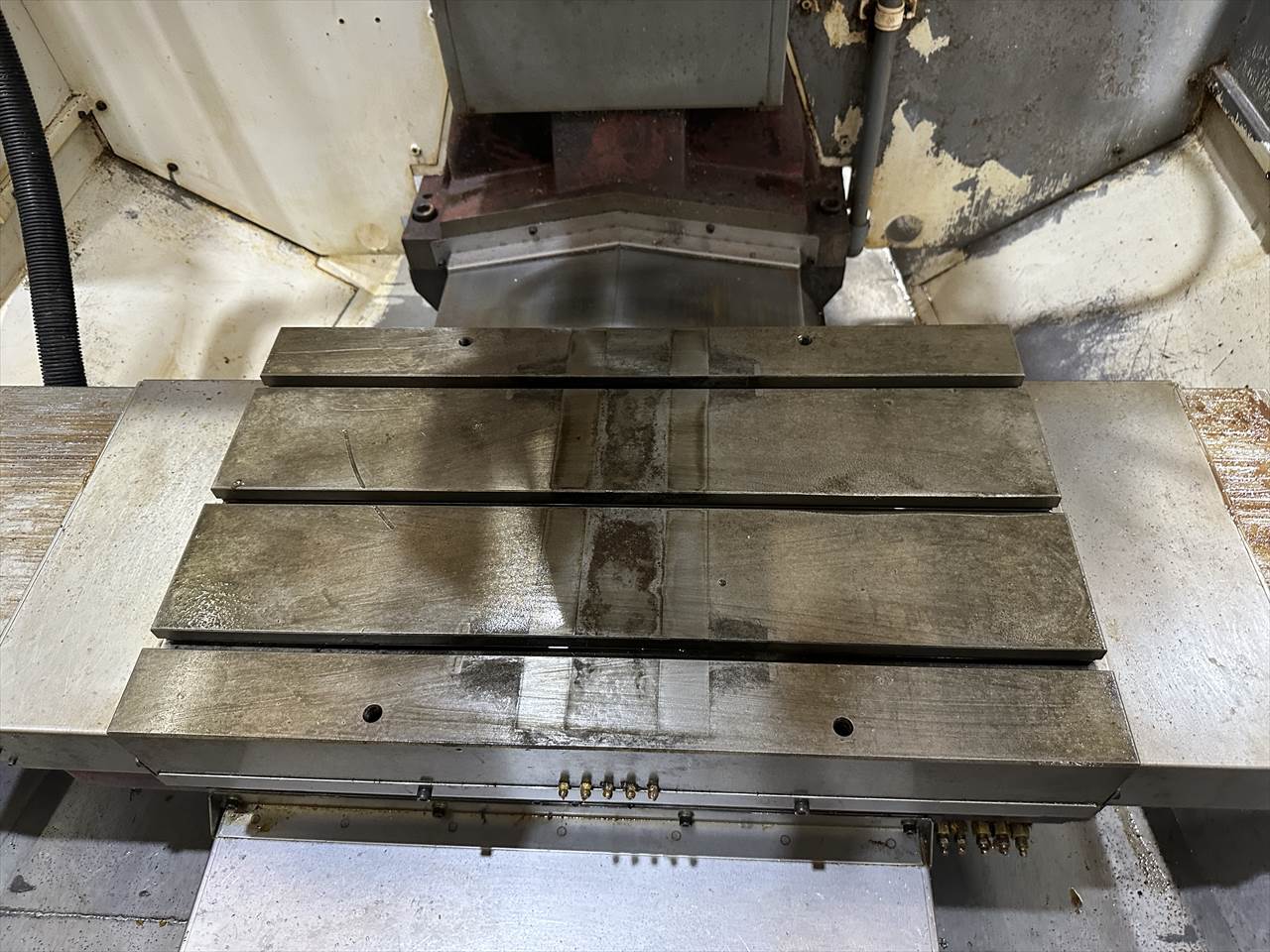

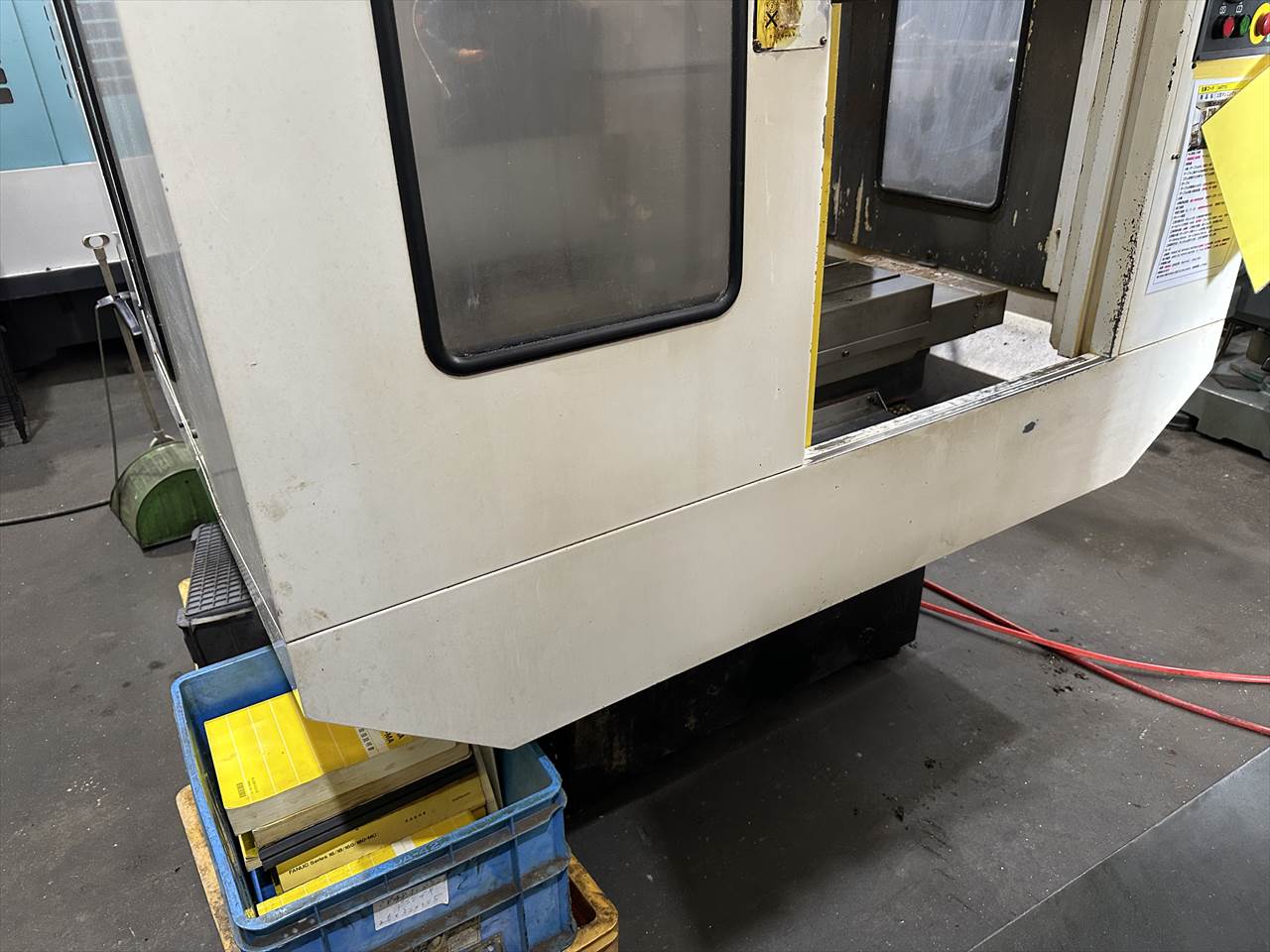

○テーブル
テーブル作業面の大きさ：650×380mm テーブルの最大積載質量：200㎏
テーブル上面の形状：14mmT溝3本 125mmピッチ
○主軸
主軸回転速度：80～8000rpm 主軸テーパ穴：7/24テーパ №30
○送り速度
早送り速度（X,・Y・Z）：48m/min 切削送り速度：1～15000mm/min

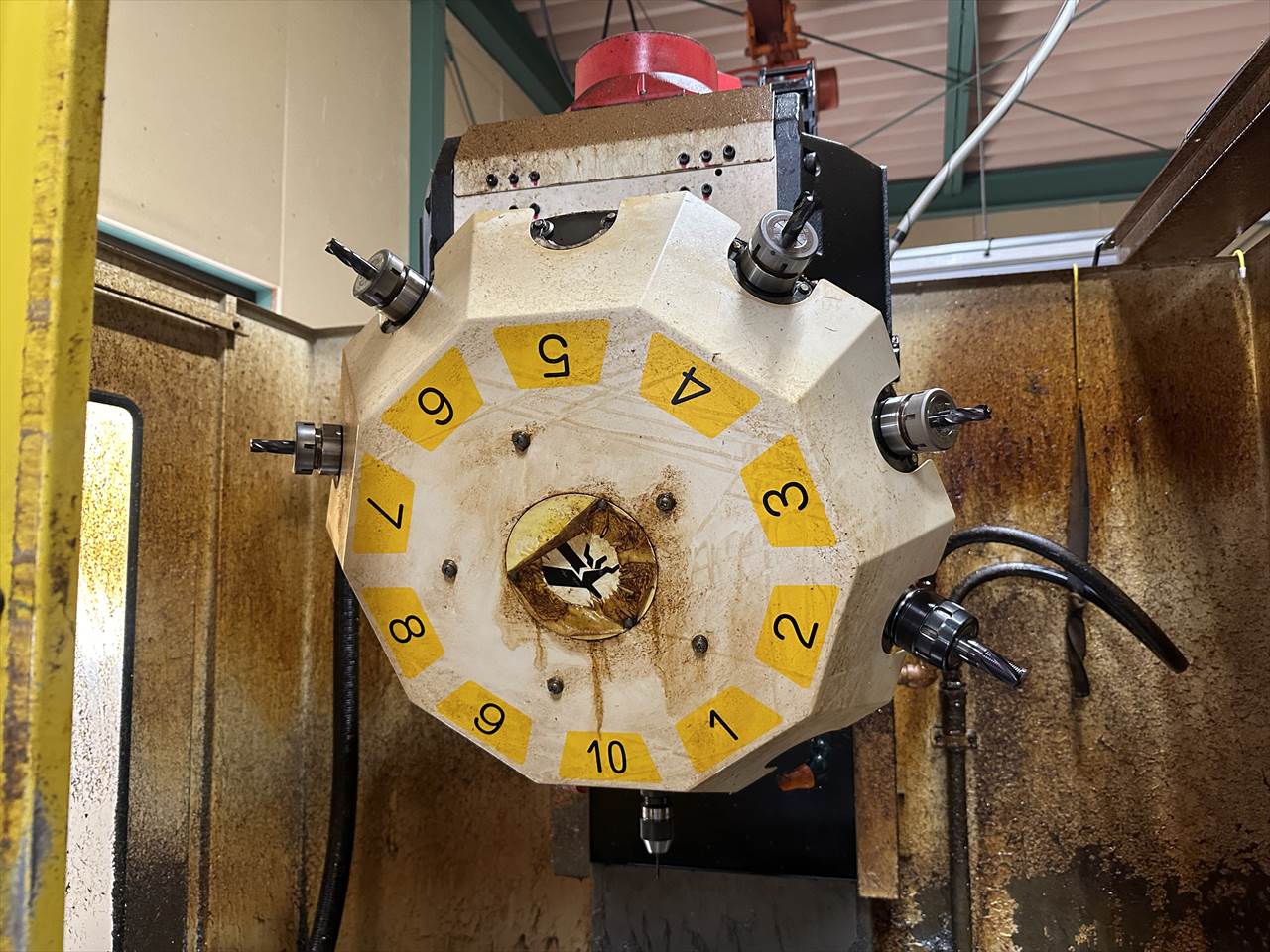

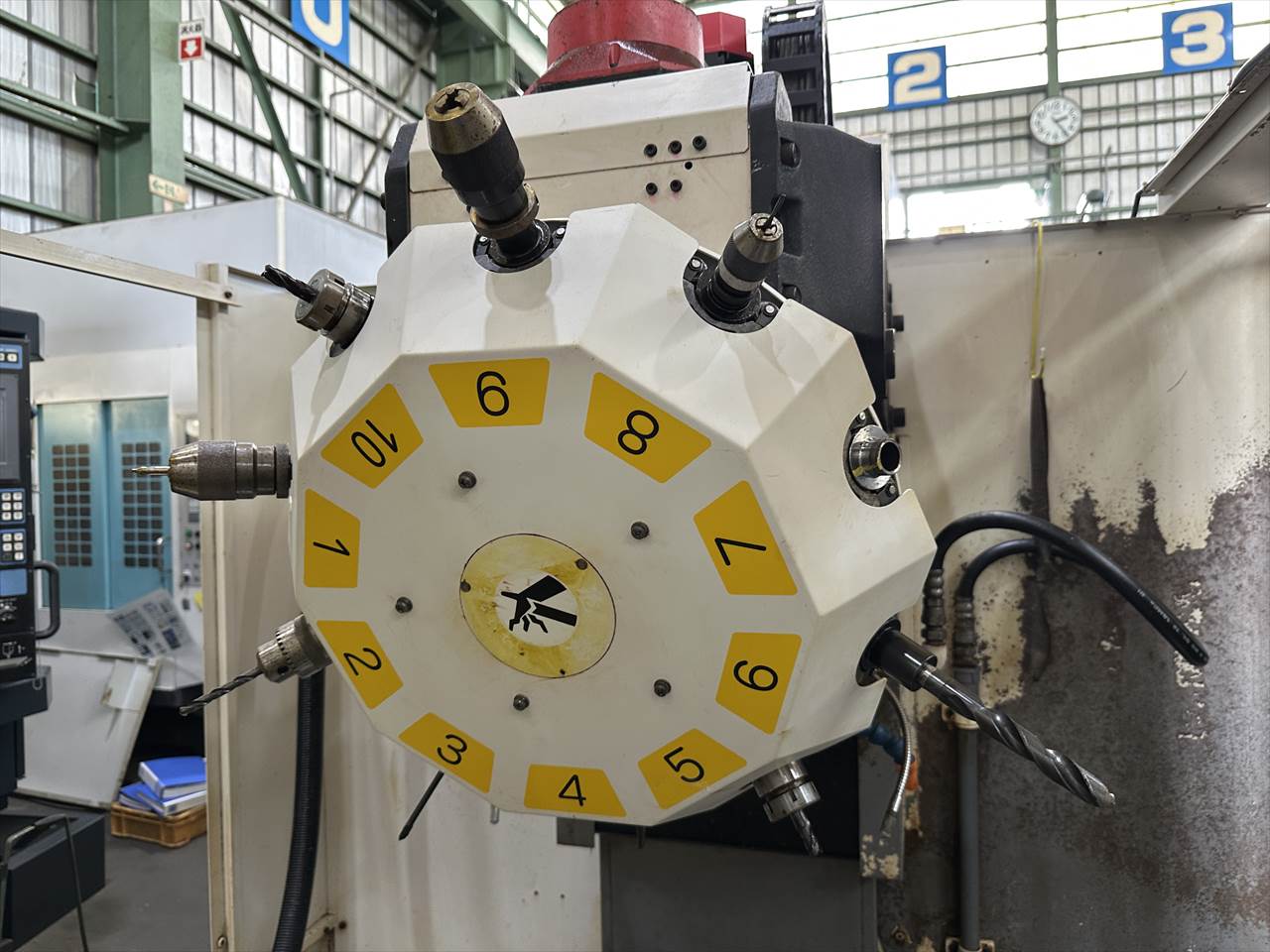

○工具交換装置
工具交換方式：タレット式
ツールシャンク形状：MAS BT30 プルスタッド形式：MAS P30T-1（45°）
工具収納本数：10本
工具最大径（テーパゲージラインからの距離/最大径）
0～34mm/65mm 34～120ｍｍ/80mm 120～200mm/40mm
工具最大長さ：200mm
工具最大質量：最大2㎏/本（総質量15㎏）
工具選択方式：ランダム近回り方式
工具交換時間（ツール・ツー・ツール）：約1.0秒
○モータ
主軸用：5.5kw（10分定格）/3.7kw（連続定格）
送り軸用：ANUC AC SERVO MOTOR X・Y α3（0.9kw） Z αM6（1.4kw）
○所要動力源

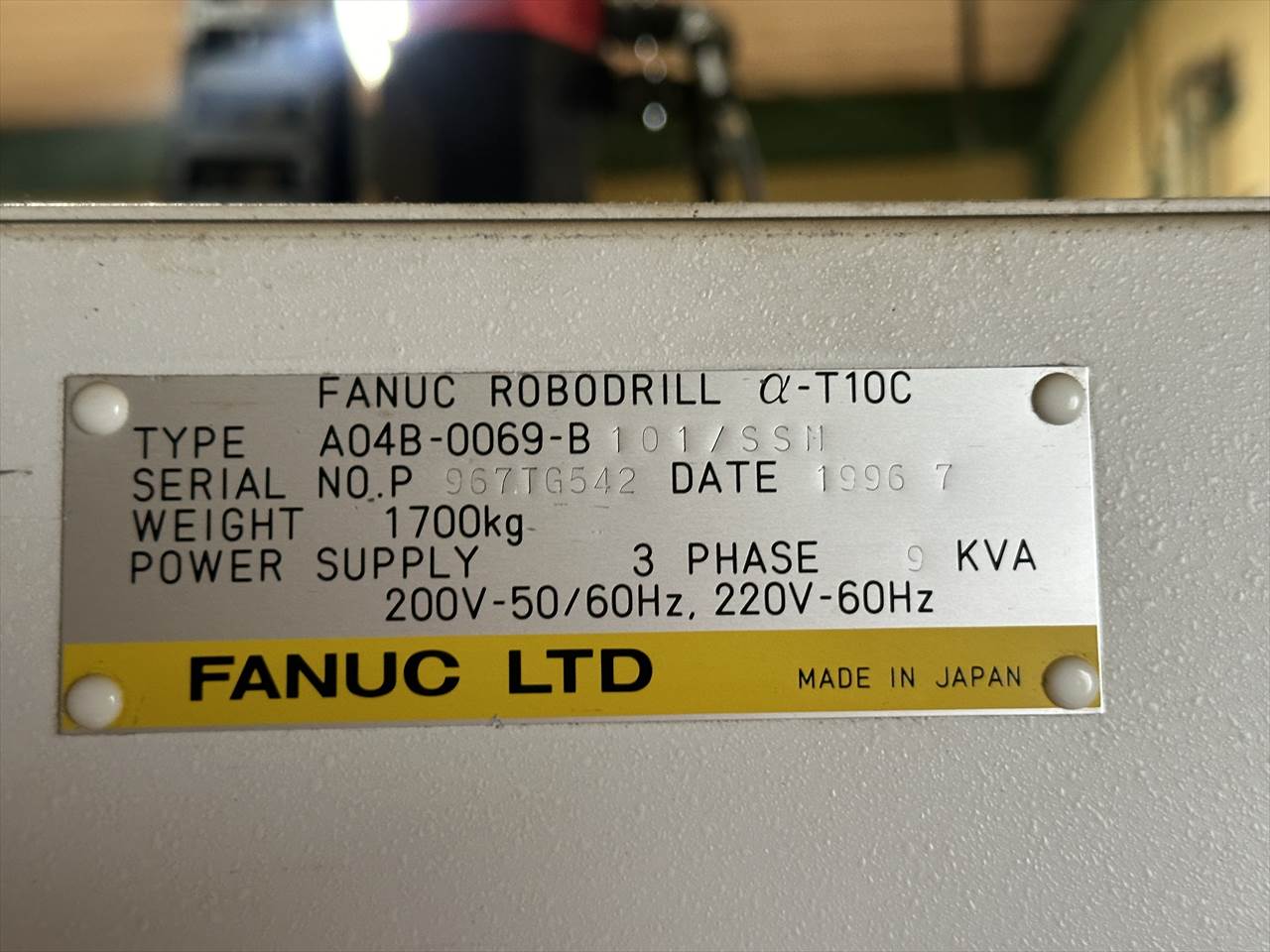

電源：9KVA 空気圧源：5㎏f/cm2 100L/min
○機械の大きさ
幅1560×奥行2060×高さ2218±10mm 機械質量：1700㎏
|
| 参考資料 |
本ページに概要・仕様を記載しています。下記PDFは参考資料です。
【補足資料】メーカー仕様PDF
|
本品は、中古機の立マシニング（BT30）です。
使用用途や適合機種については、仕様・寸法をご確認のうえ、必要に応じてお問い合わせください。
在庫状況は随時変動します。
※ホームページの内容と現品に相違がある場合は、現品を優先させて頂きます。

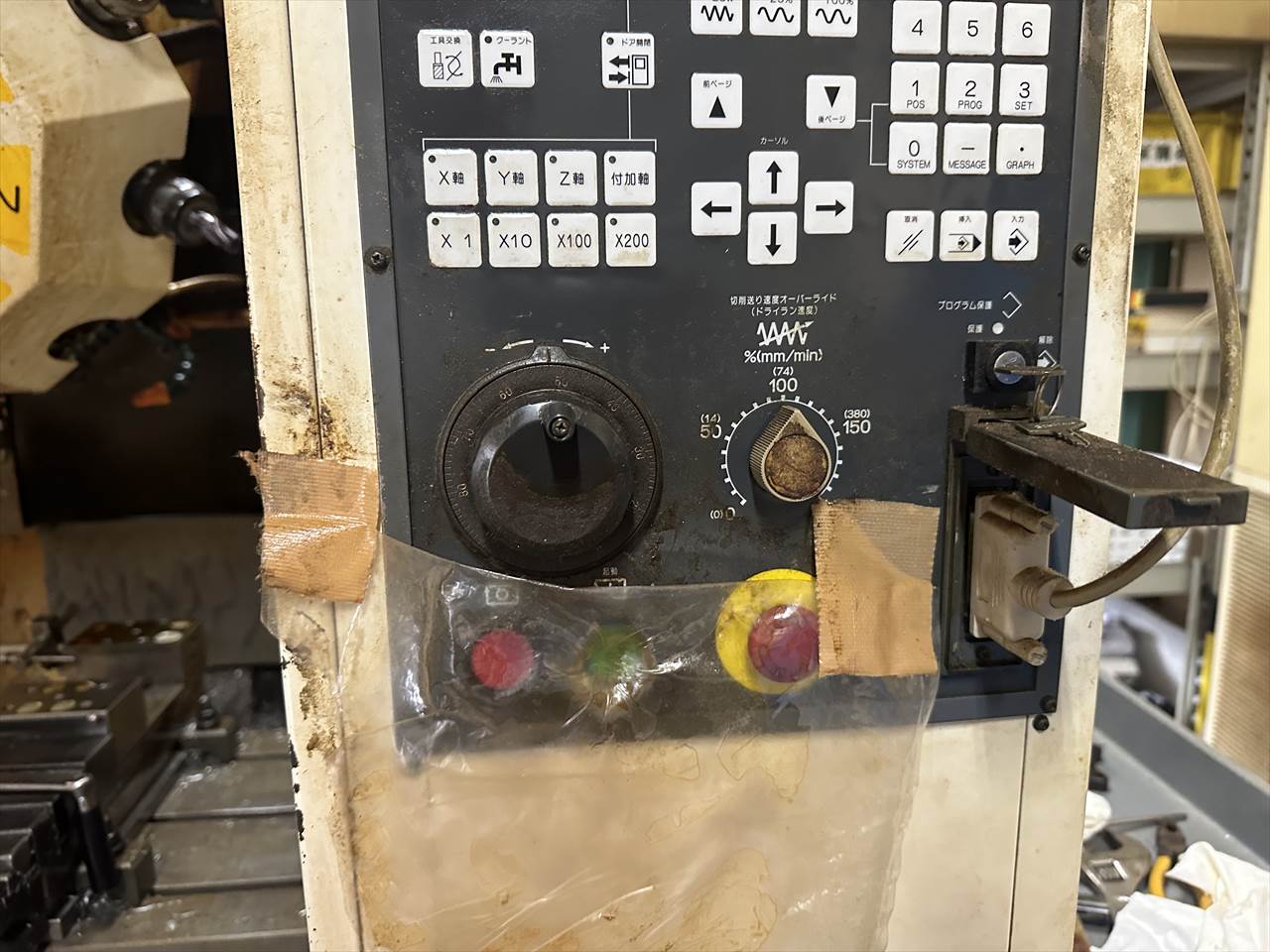

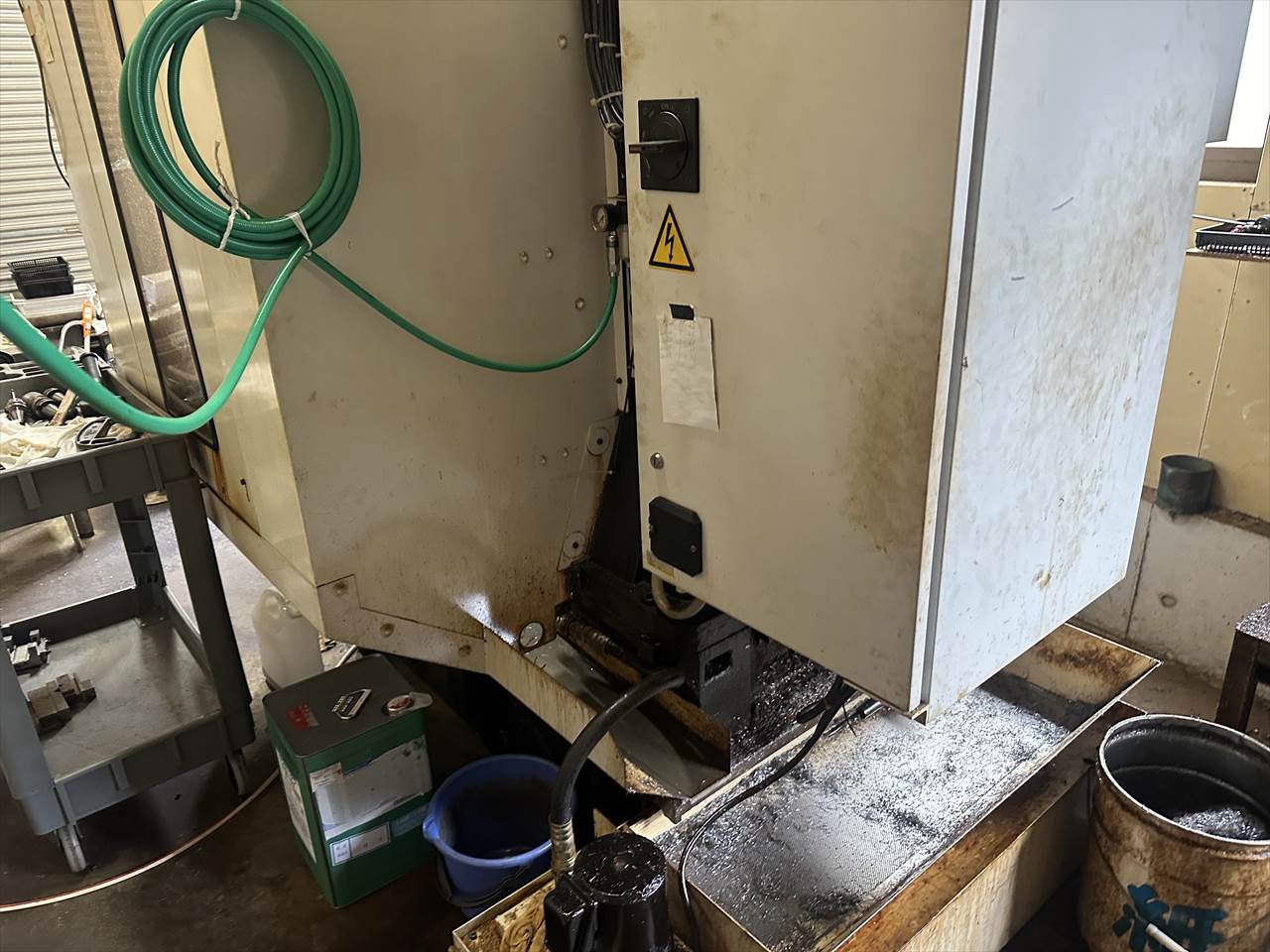

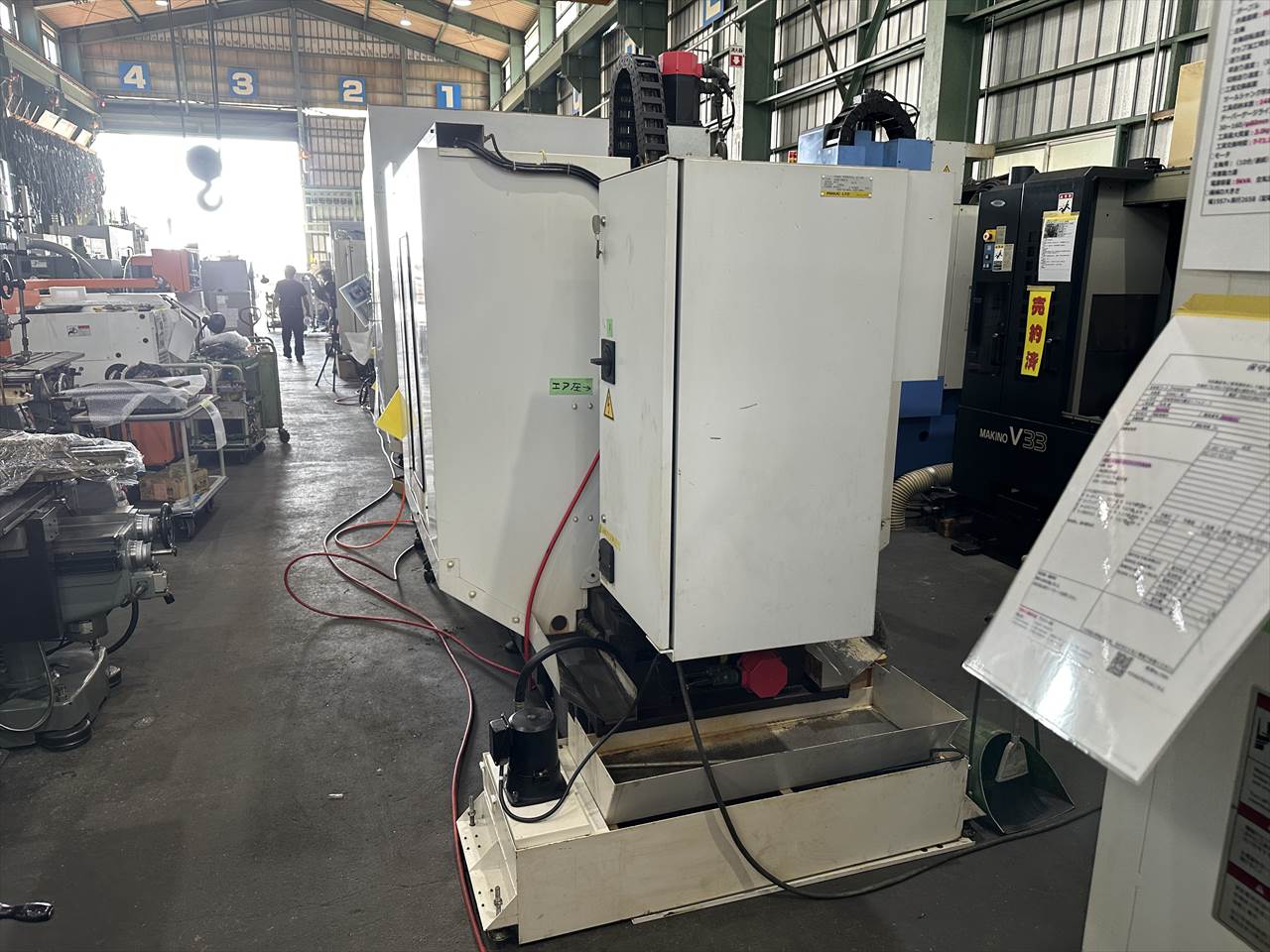

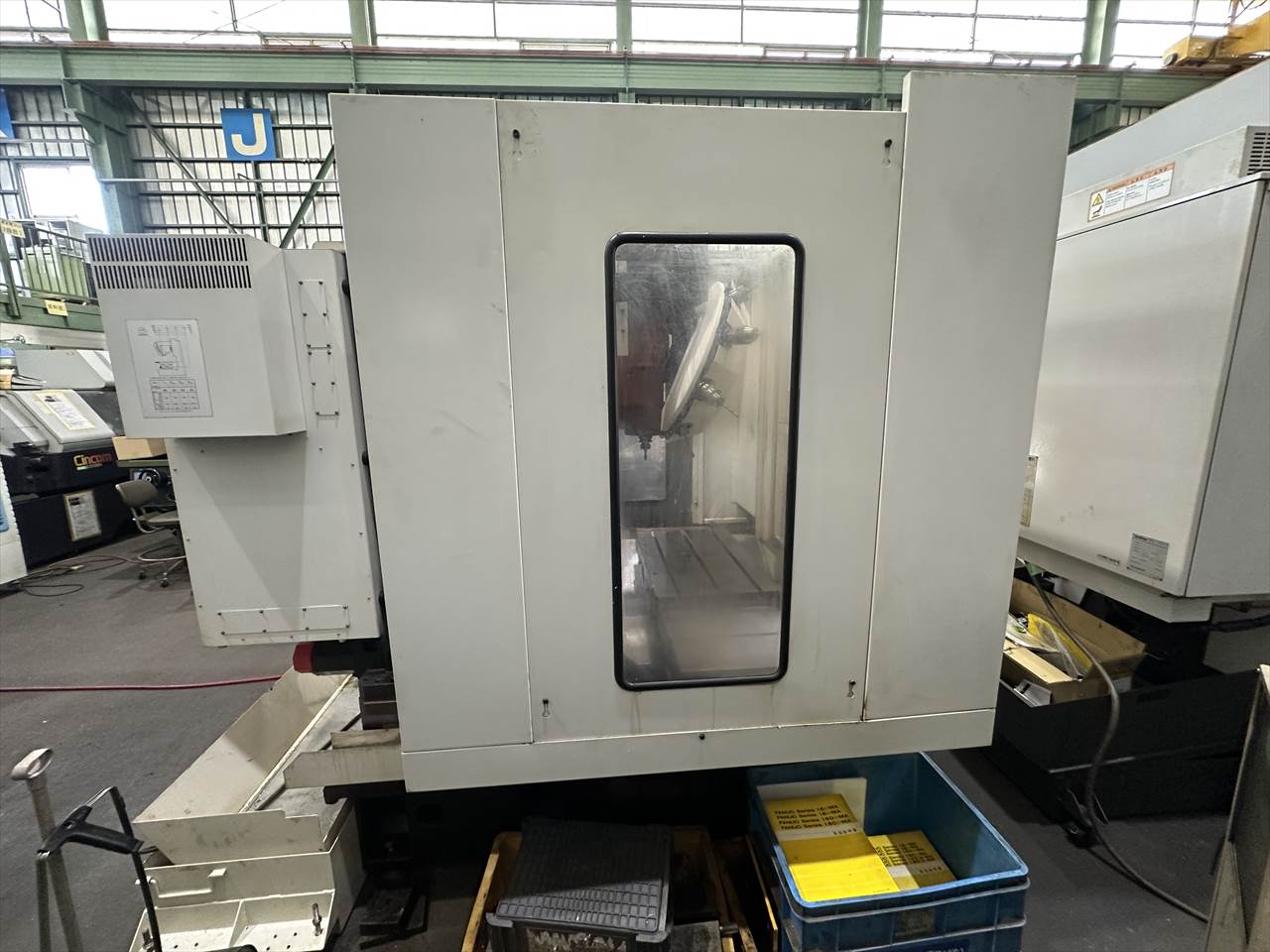

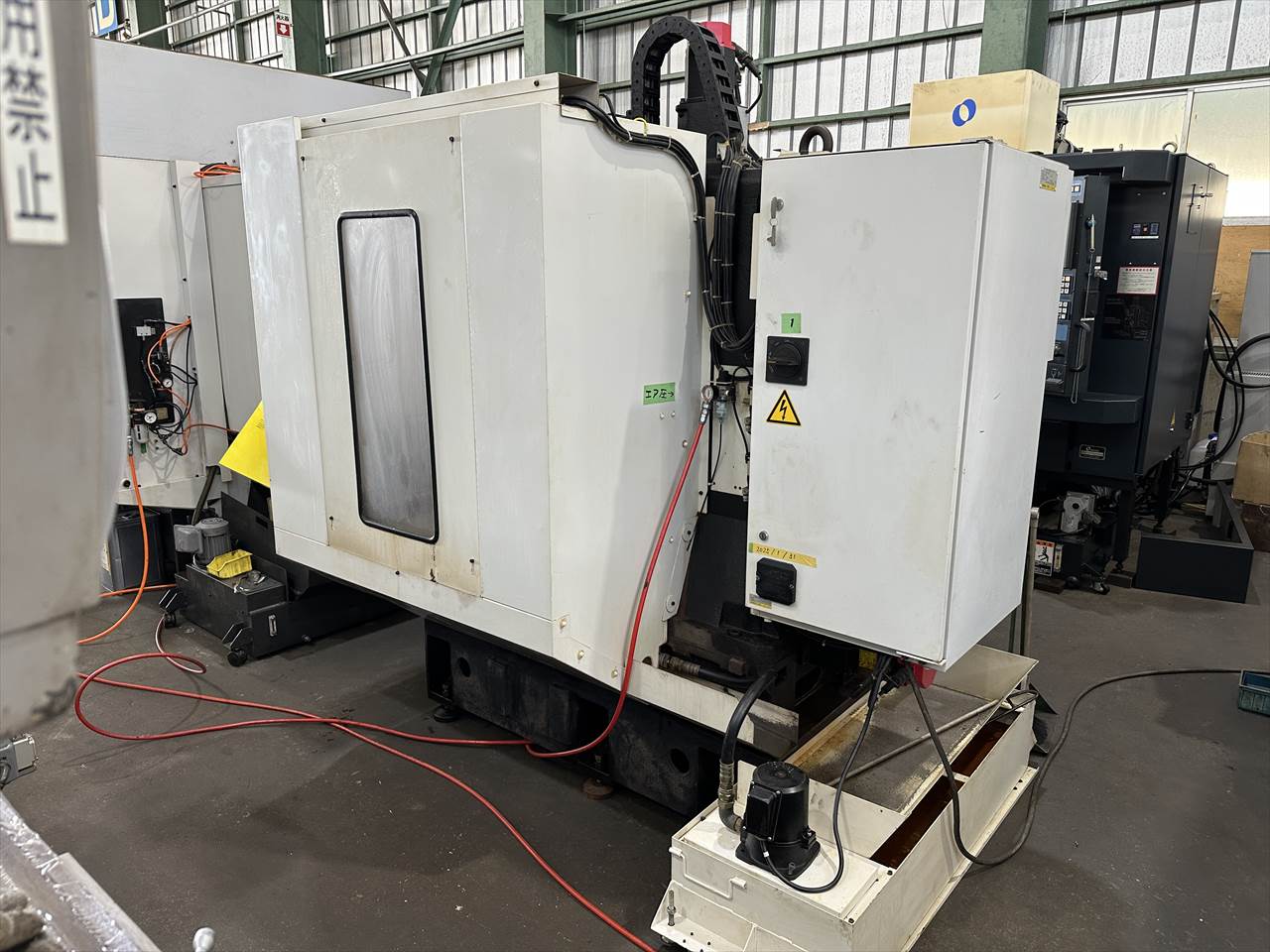

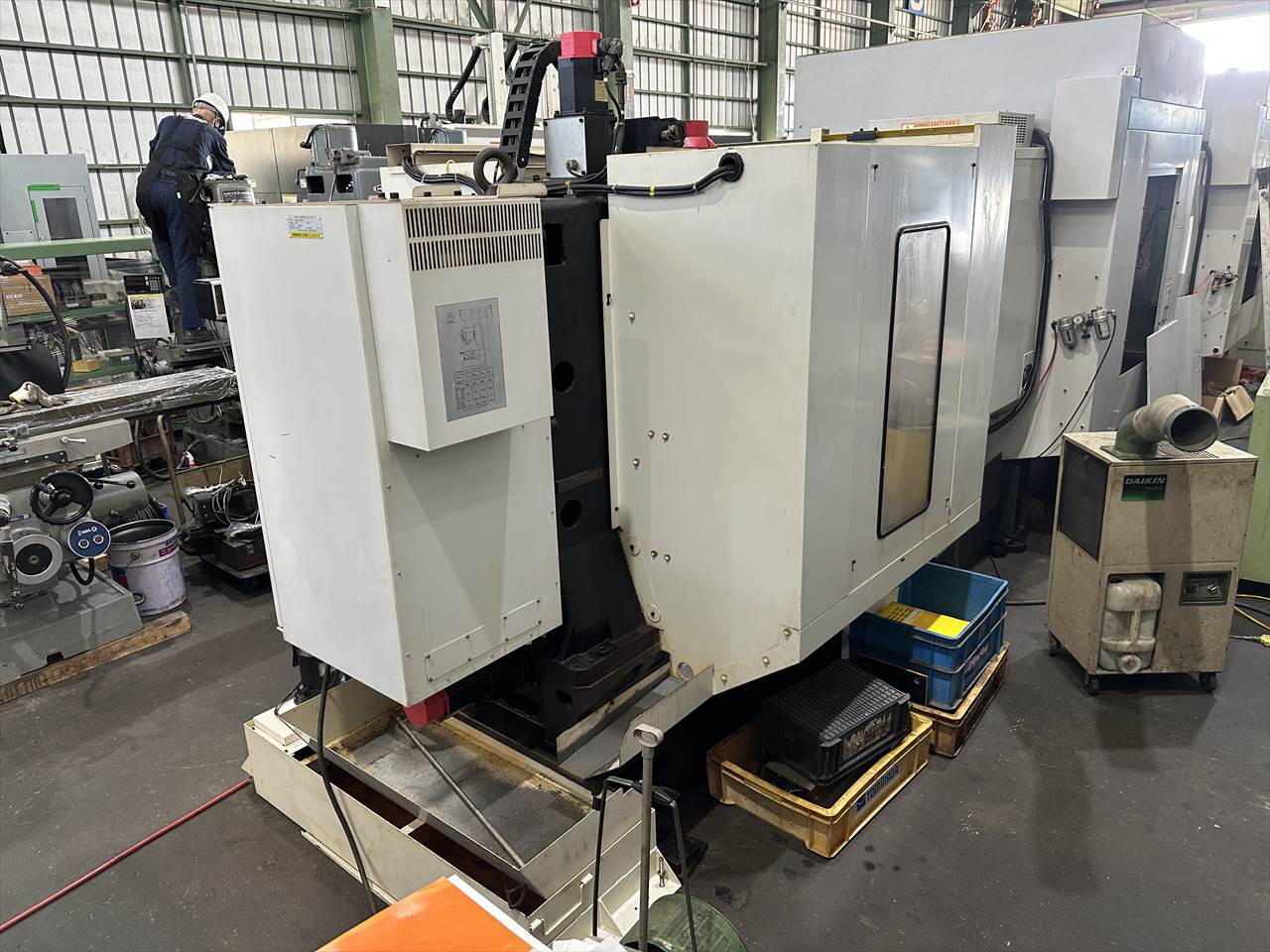

商品画像
※実機の状態は掲載写真をご確認ください。
                     |
