本機の仕様・特徴
|
|
|||||||||||||||||||||||||||||
本機の仕様や特徴、在庫状況については本ページにてご案内しております。
参考資料（PDF）は補足資料としてご利用ください。
| 機械仕様 |
○特徴
ATC14本仕様

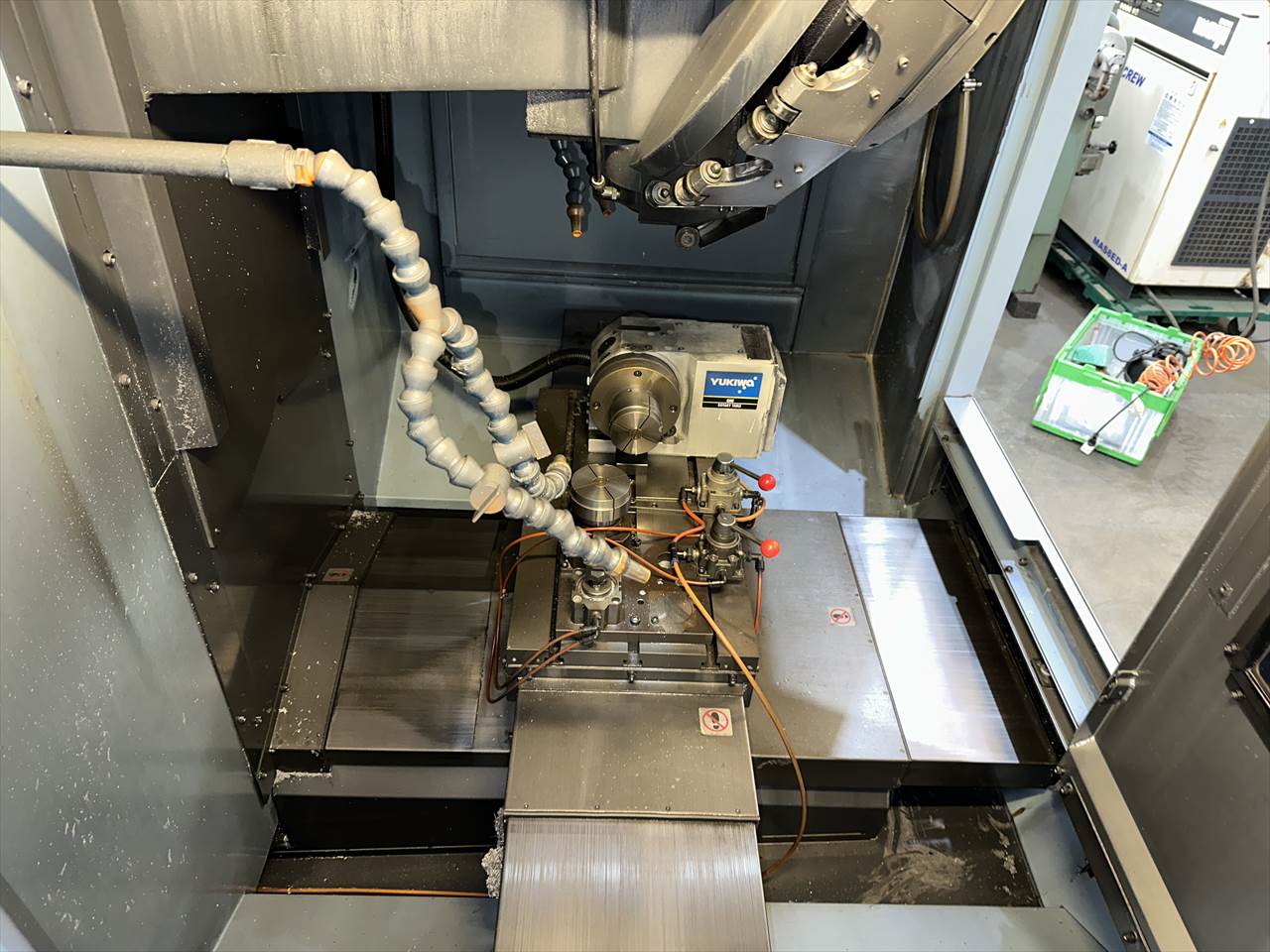

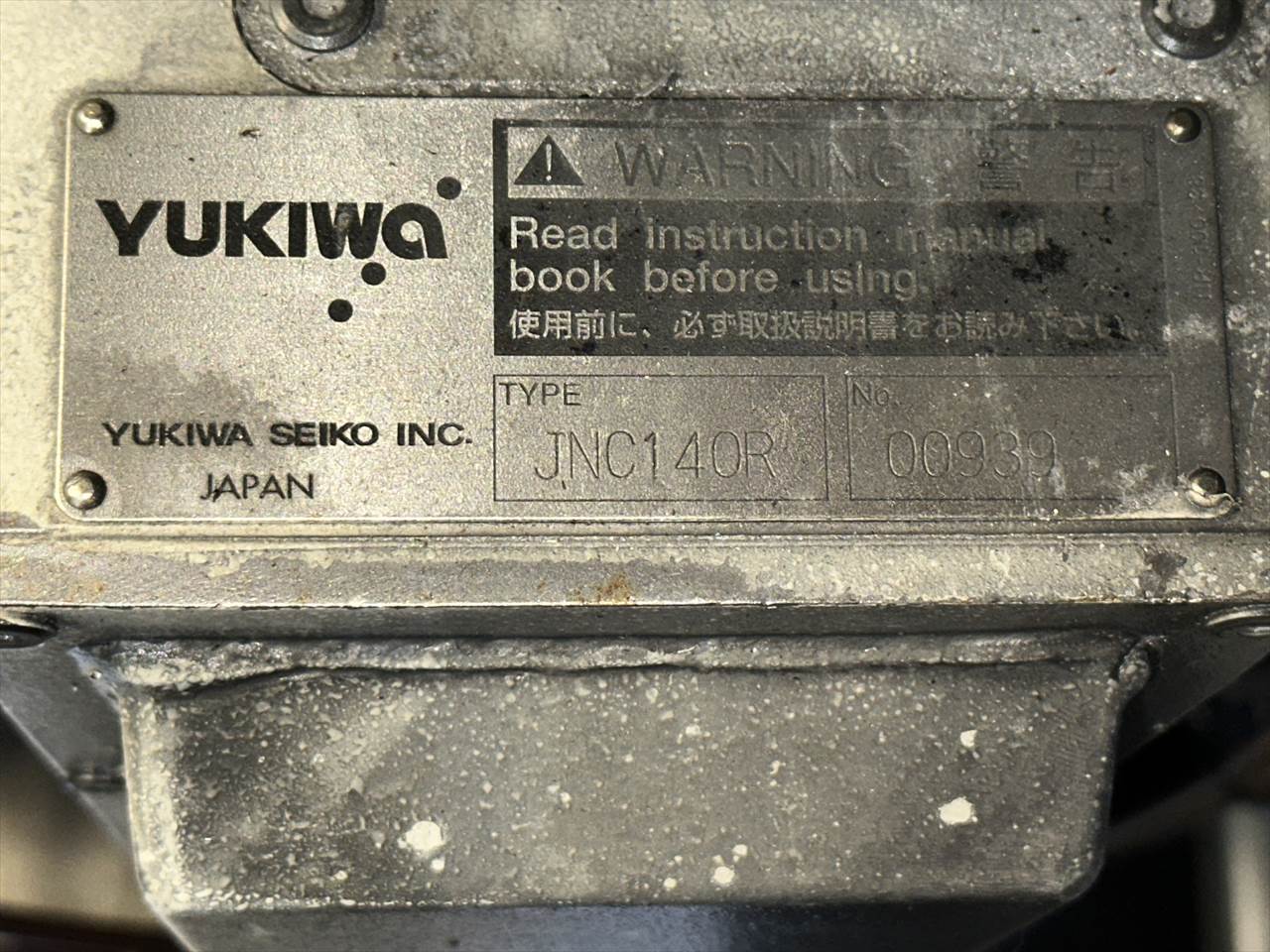

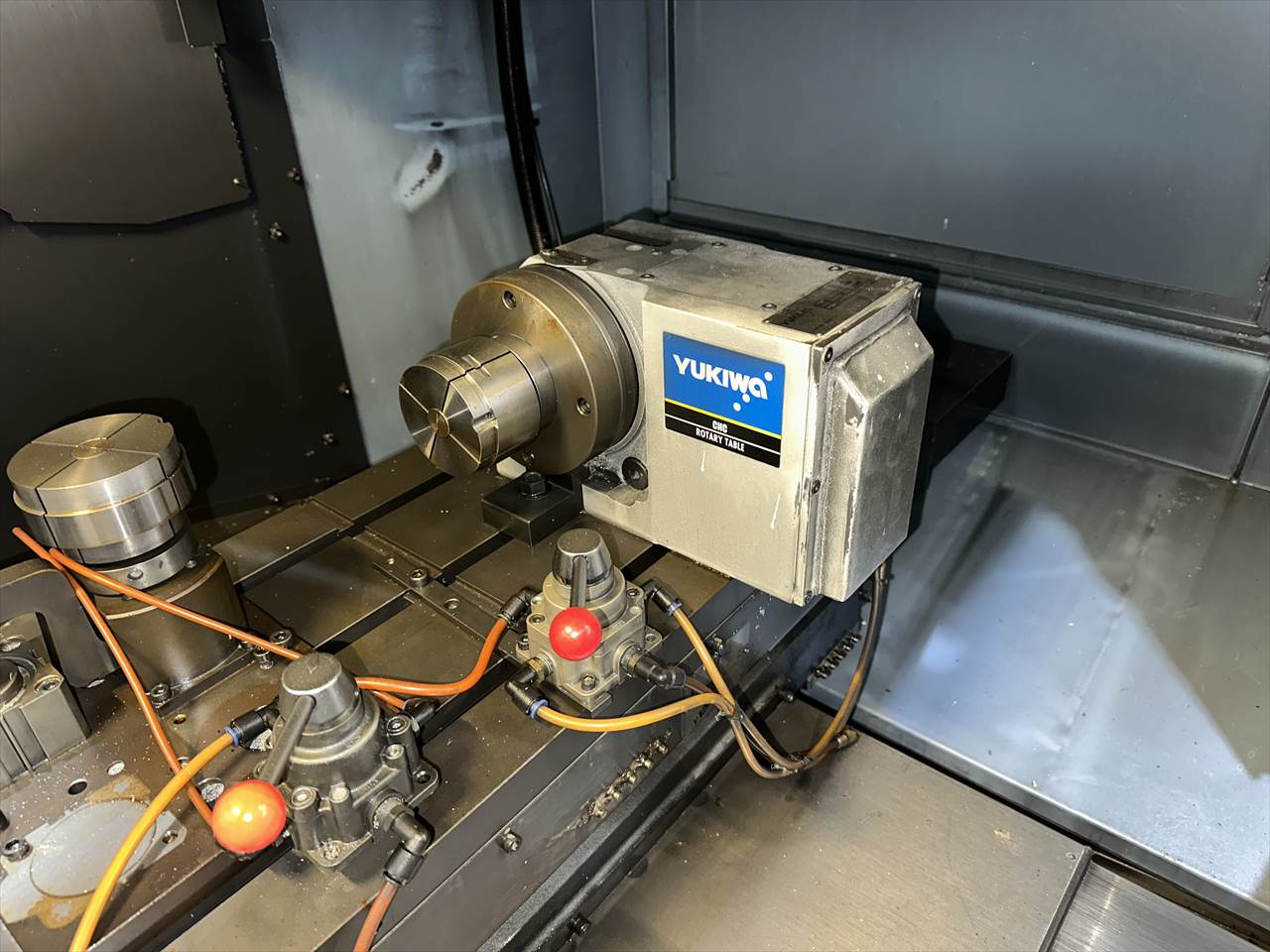

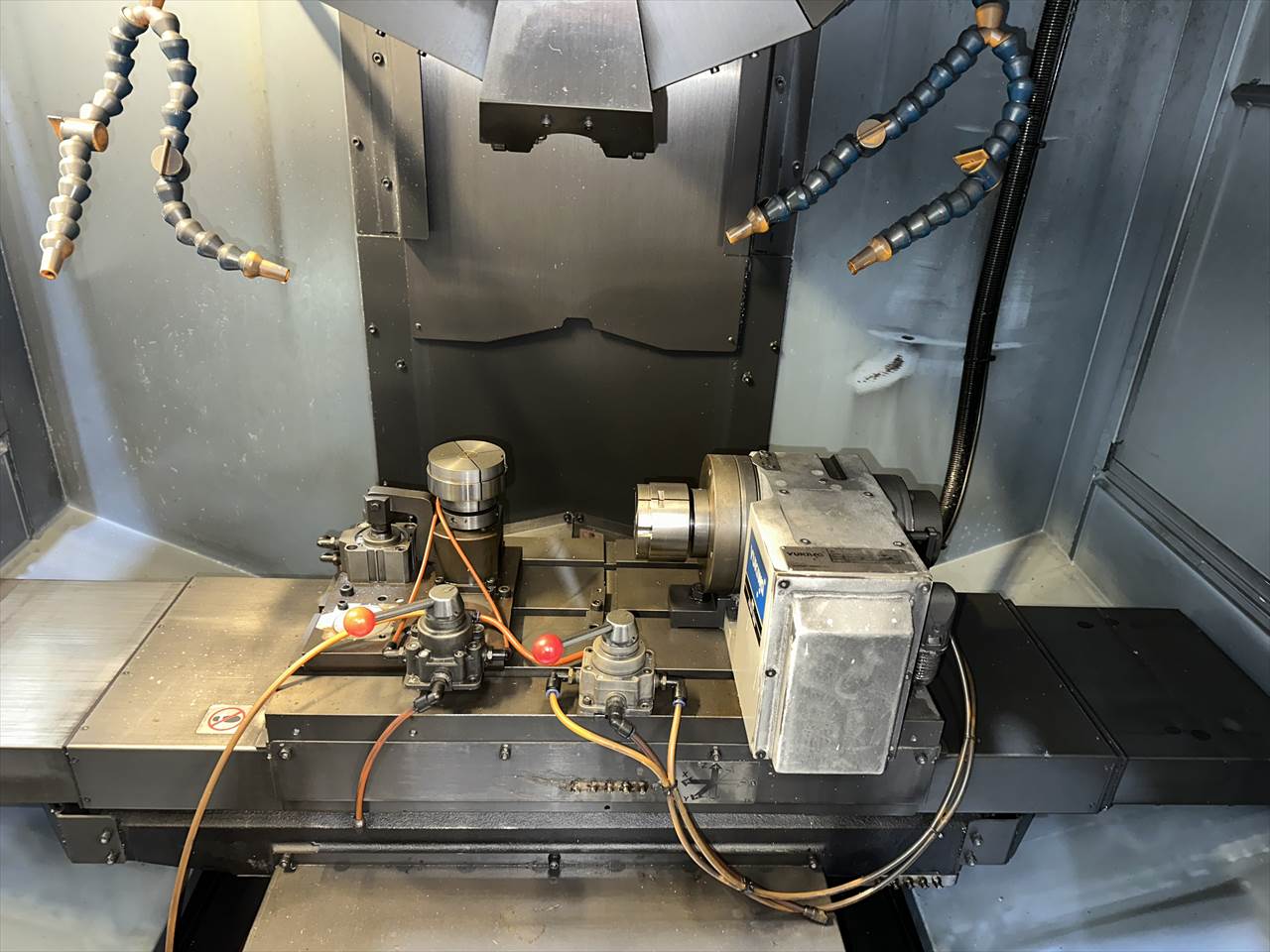

ユキワ製割出装置JNC140R №00939（サブテーブル付）
ヘリカル/円すい補間標準装備 Z軸ボールネジ交換済み（メーカー）
○NC装置
CNC-B00
○移動量
X軸（テーブル左右）500×Y軸（サドル前後）400×Z軸（主軸頭上下）300mm
テーブル上面から主軸端面までの距離：180～480mm
○テーブル
作業面積 600×320mm 最大積載質量：250㎏
○主軸
主軸回転速度：10～10000rpm 主軸テーパ穴：7/24テーパ№30
タップ加工時主軸回転速度：MAX6000rpm
○送り速度
早送り速度：（X・Y・Z軸）50m/min
切削送り速度：（X・Y軸）1～10000（Z軸）1～20000mm/min

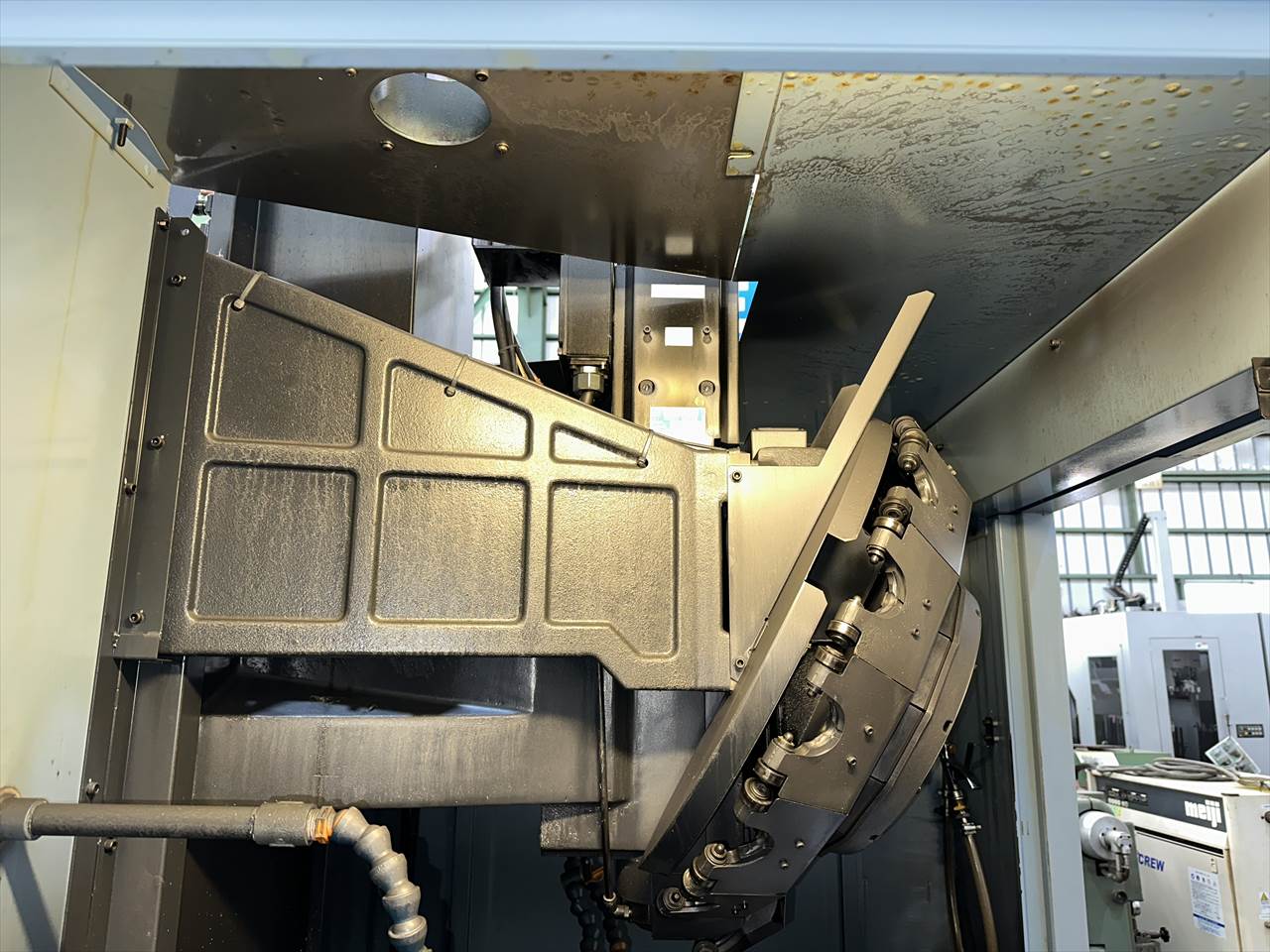

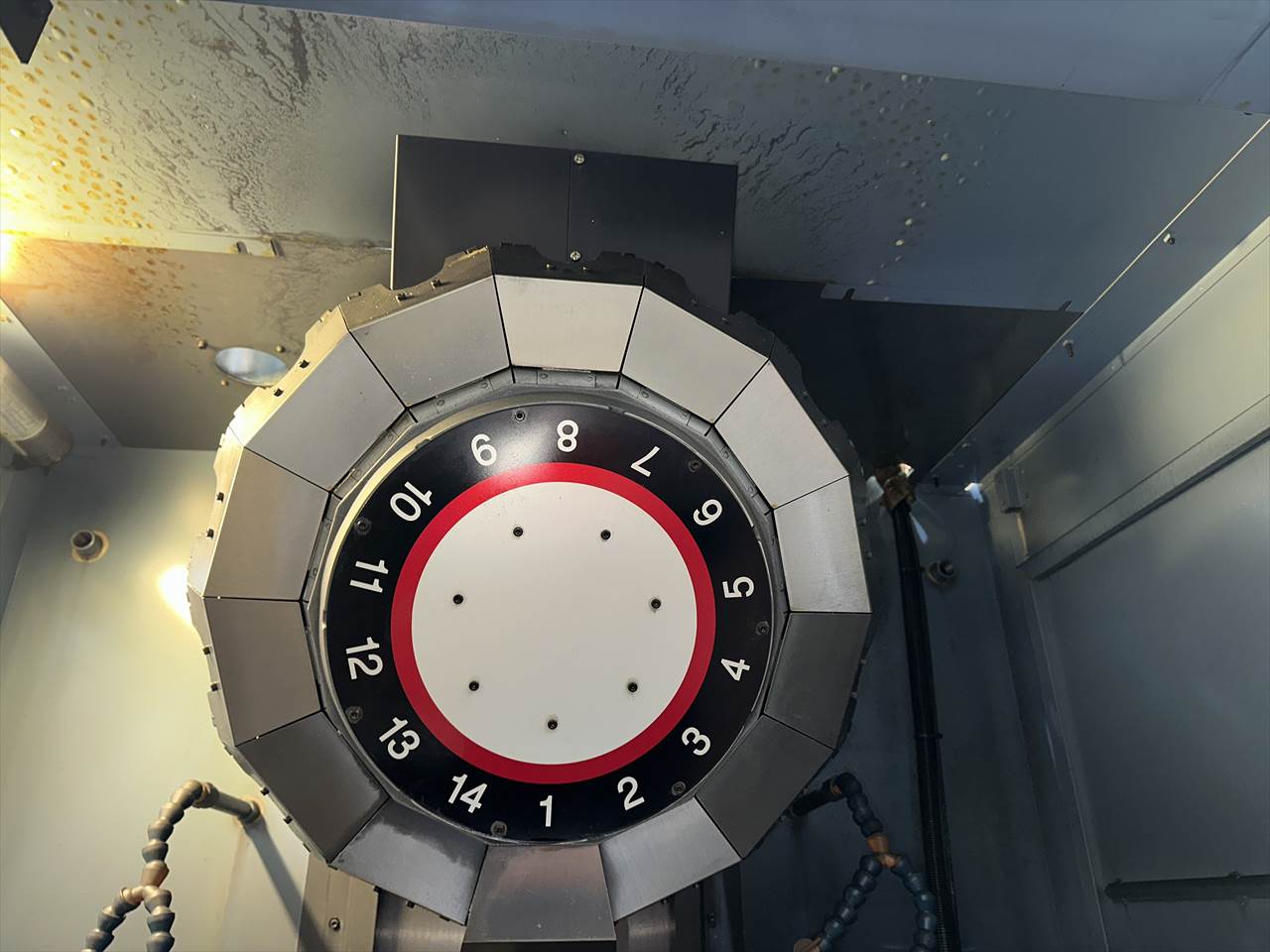

○工具交換装置
ツールシャンク形式：MAS.BT30 プルスタッド形式：MAS.P30T-2
工具収納本数：14本 工具最大長さ：250mm
テーパーゲージラインからの距離/最大径：0～30/φ46mm
30～160/φ80mm 160～250/φ40mm
工具最大質量：3.0㎏（総質量25㎏/14本） 工具交換時間：T-T0.9sec/C-C1.7sec
○モータ
主軸用：（10分/連続）：10.1/6.7kw 送り軸用：1.0（X,Y軸）1.5kw（Z軸）
○所要動力源
電源容量：15.9（最大30.8）kVA 空気圧源：0.4～0.6MPa×120L/min
○機械の大きさ
幅1624×奥行2829（配電盤扉開口時）×高さ2608mm 質量：2300㎏
|
| 参考資料 |
本ページに概要・仕様を記載しています。下記PDFは参考資料です。
【補足資料】メーカー仕様PDF
|
| 営業からの コメント |

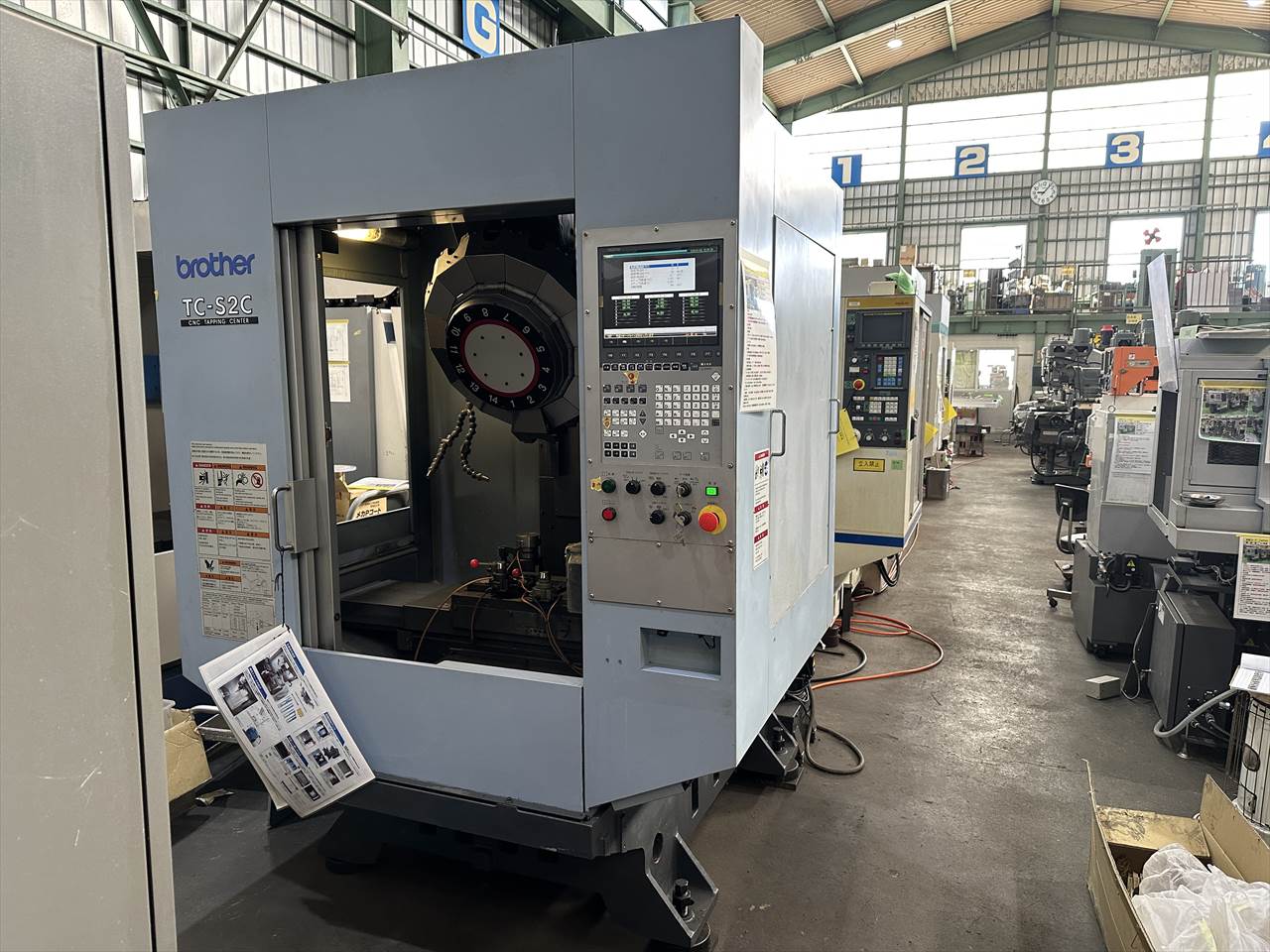

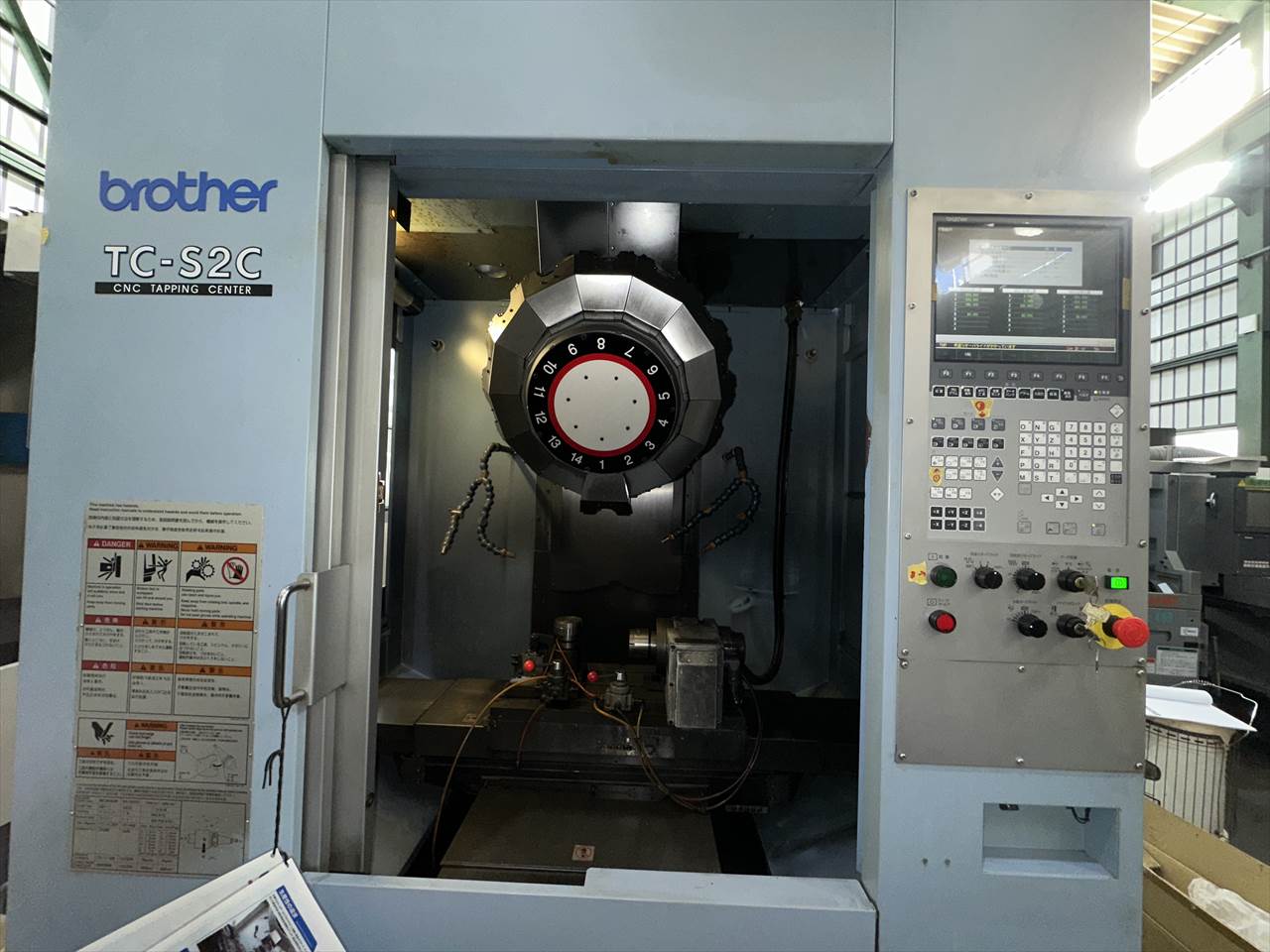

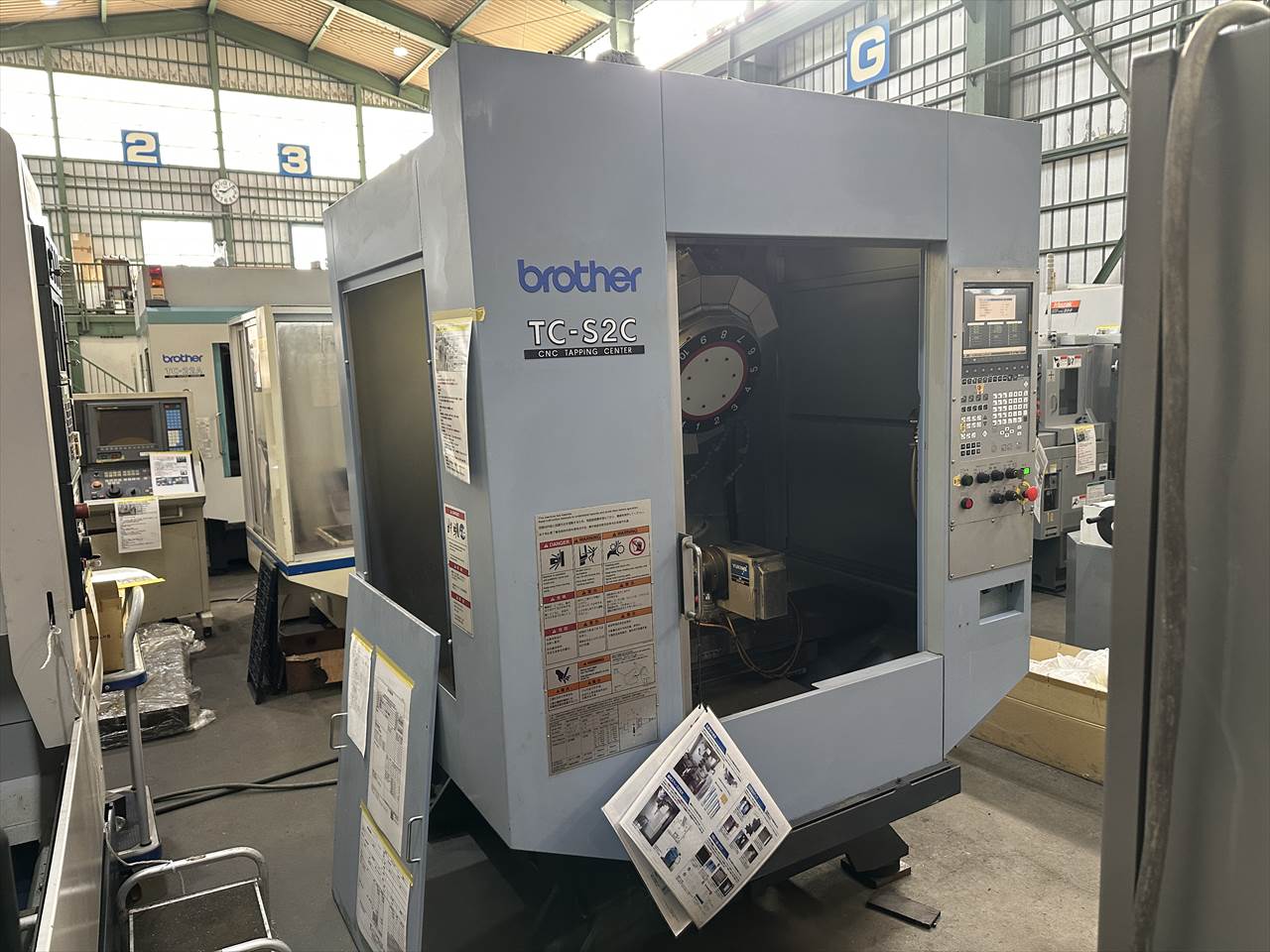

本品は、立型マシニングセンター（BT30）です。
使用用途や適合機種については、仕様・寸法をご確認のうえ、必要に応じてお問い合わせください。
在庫状況は随時変動します。
※ホームページの内容と現品に相違がある場合は、現品を優先させて頂きます。
