機械仕様 |
○特徴
ATC26本(ダブルアーム方式 ランダム近回り)

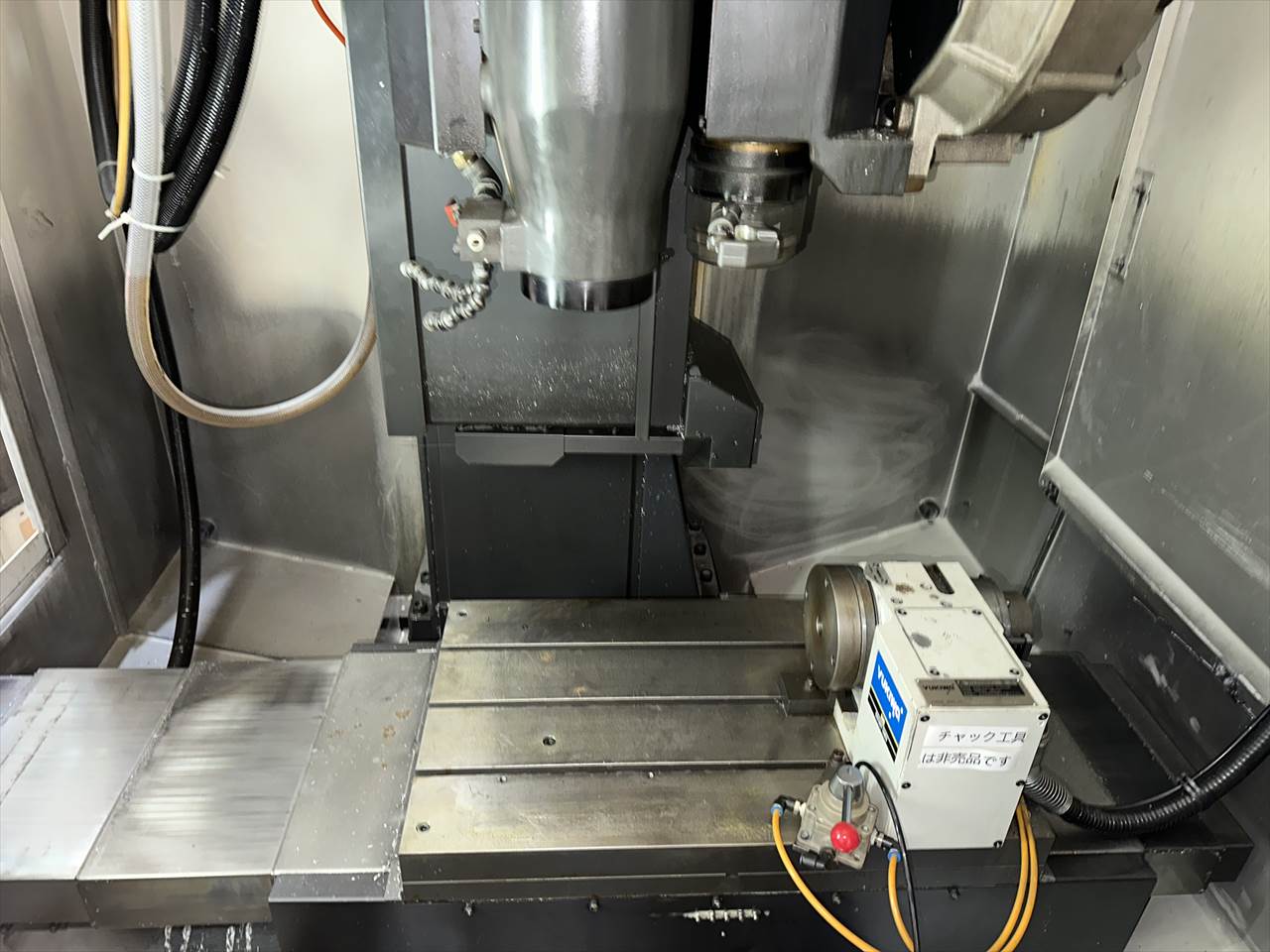

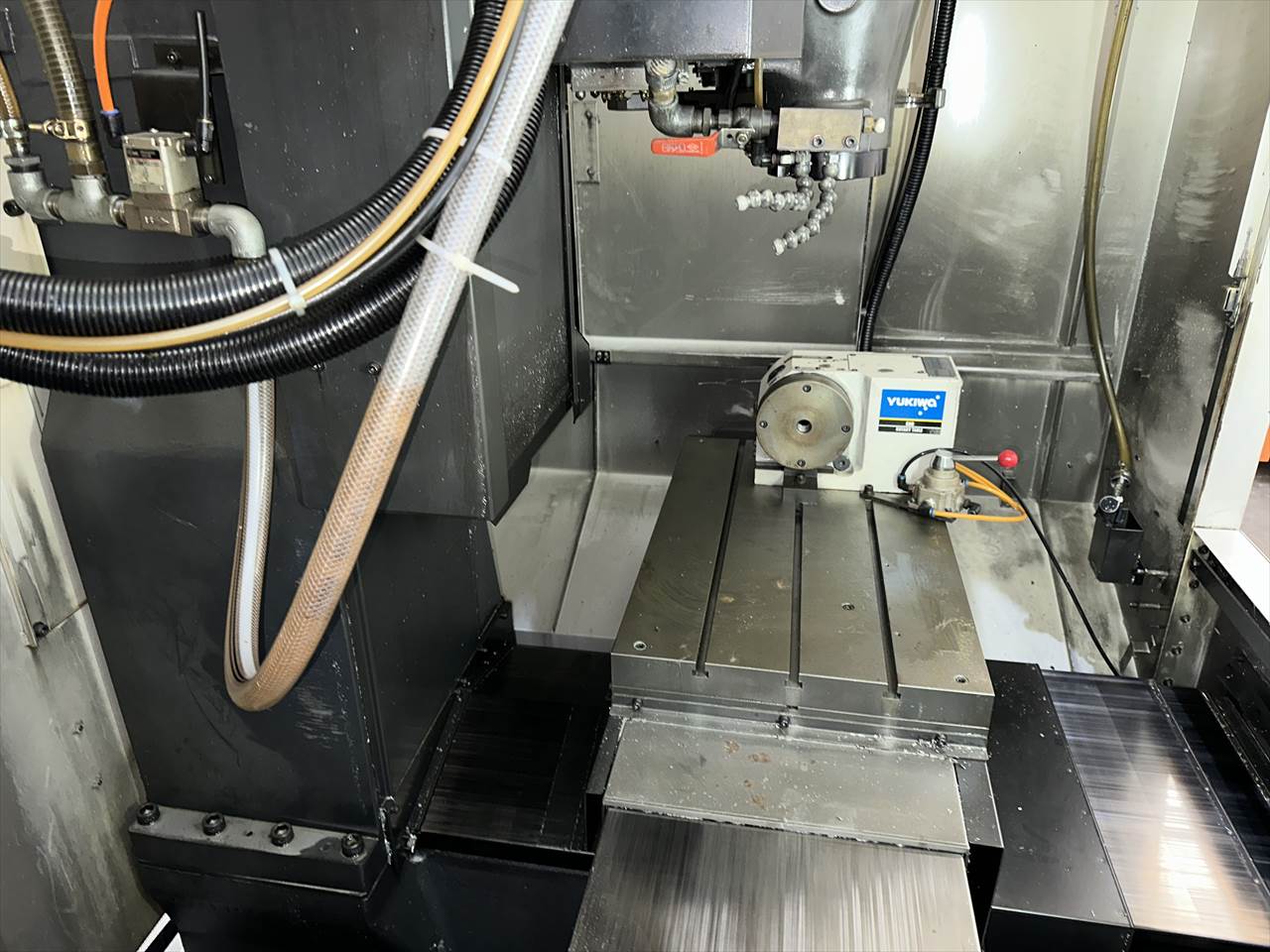

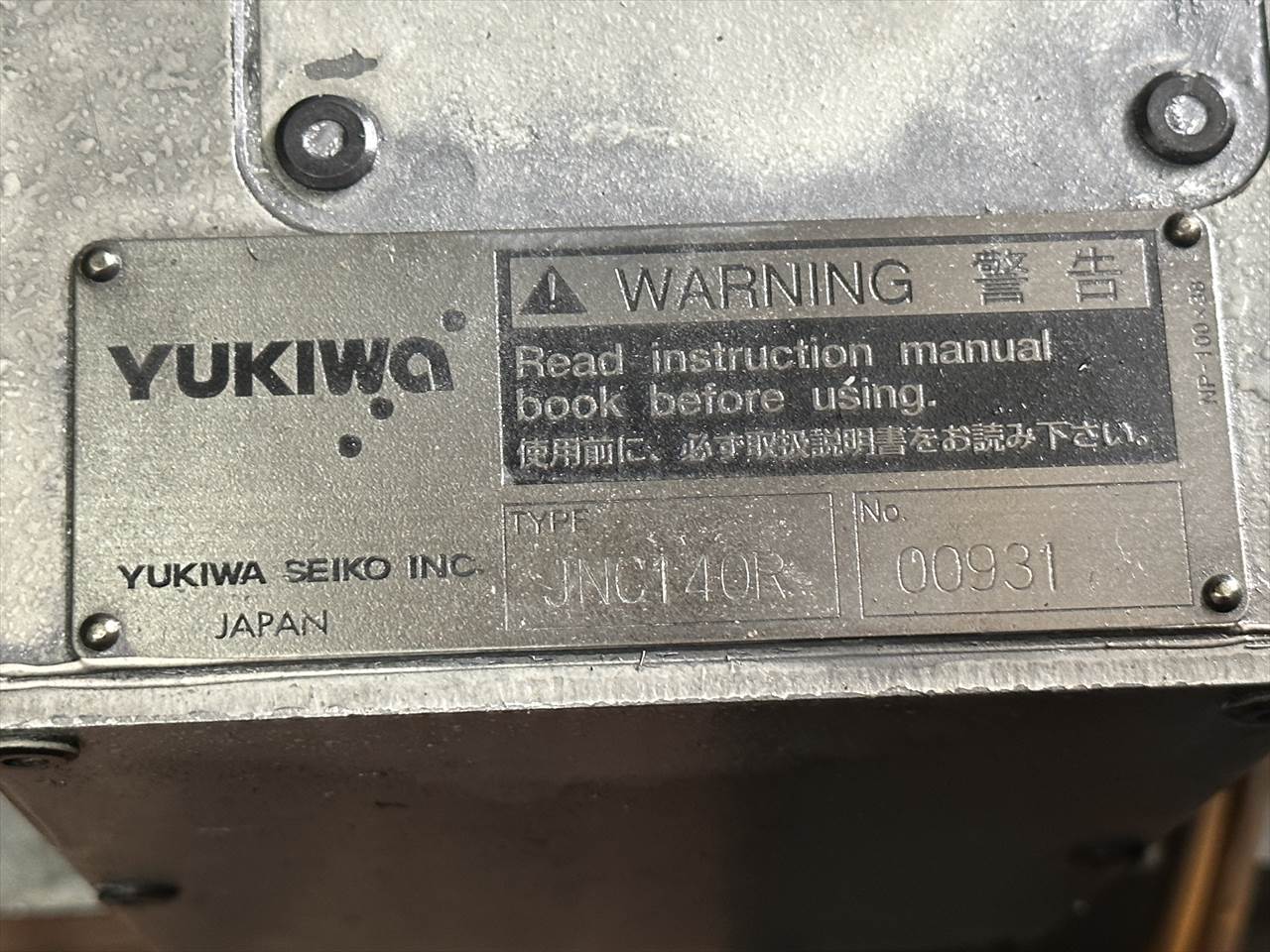

ユキワの割出装置付(JNC140R 補助テーブル付)
主軸交換済み(メーカー)
○NC装置
CNC-A00
○移動量
X軸(テーブル左右)500×Y軸(サドル前後)400×Z軸(主軸頭上下)410mm
テーブル上面から主軸端面までの距離:200~610mm
○テーブル
作業面積:650×400mm 最大積載質量:200kg

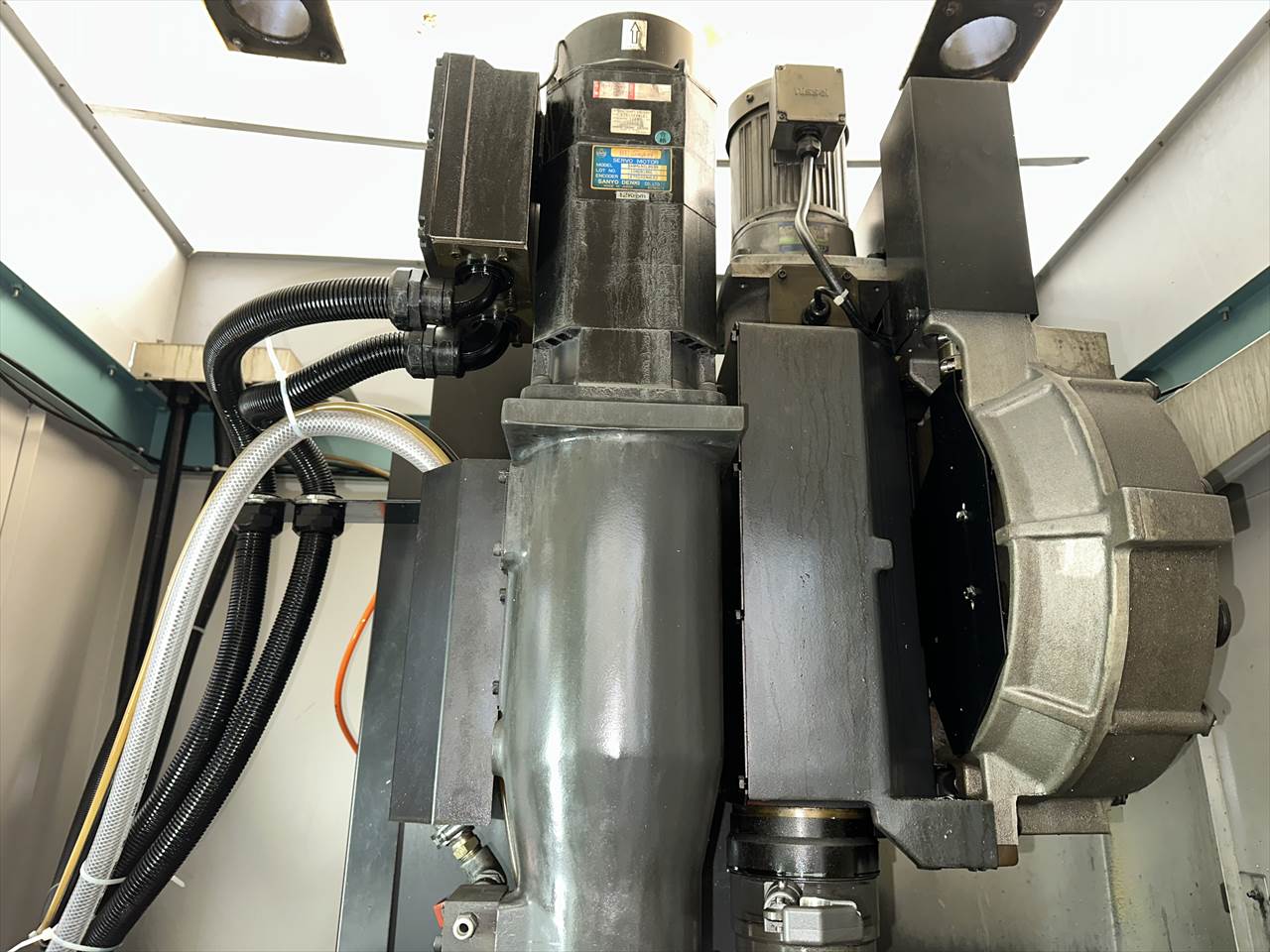

○主軸
主軸回転速度:12~12000rpm タップ加工時主軸回転速度:MAX8000rpm
主軸テーパ穴:7/24テーパ№30
○送り速度
早送り速度:X軸56×Y軸56×Z軸56m/min 切削送り速度:1~20000mm/min
○ATC
ツールシャンク形式:MAS.BT30 プルスタッド形式:MAS.P30T-2
工具収納本数:26本 工具最大長さ:200mm
テーパーゲージラインからの距離/最大径:0~30/φ45mm
30~200/φ55mm(大径工具φ125)
工具最大質量:3.5㎏(総質量55㎏/26本)
工具交換時間:T-T0.7sec/C-C1.8sec
○モータ
主軸用:(10分/連続):7.7/5.3kw 送り軸用:1.2kw(X,Y,Z軸)
○所要動力源
電源容量:11(最大25)kVA 空気圧源:0.4~0.6MPa×100L/min(大気圧)
○機械の大きさ
幅1635×奥行2846(配電盤扉開口時)×高さ2274mm 質量:2250㎏
|
参考資料 |
![]() |
営業からの コメント |
※ホームページの内容と現品に相違がある場合は、現品を優先させて頂きます。
