| 機械仕様 |
○加工範囲
テーブル上の振り：φ250mm 左・右テールストック両心間の距離：700mm
ワークヘッドのワークスピンドル前端と右テールストック間の距離：580mm
ワークヘッドﾞのワークスピンドルテーパ穴：一端：ASANo.50 他端：M.T.No.5

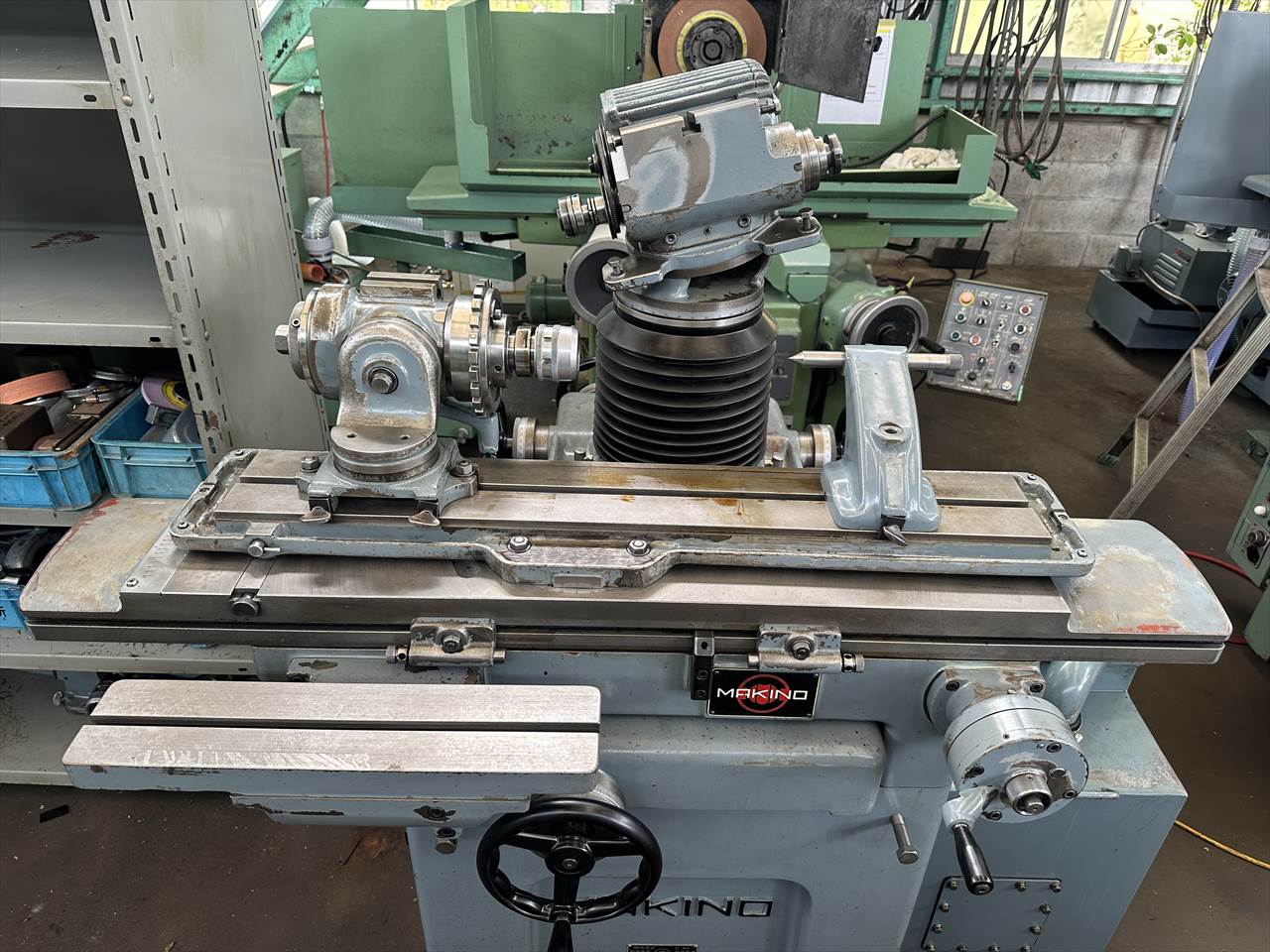

○テーブル
作業面積：幅135×長さ940mm(T溝 1条14.30+0.05) 左・右の動き：ストローク400mm
旋回角：120° テーパ調整範囲：±10°テーブル旋回目盛：±60°

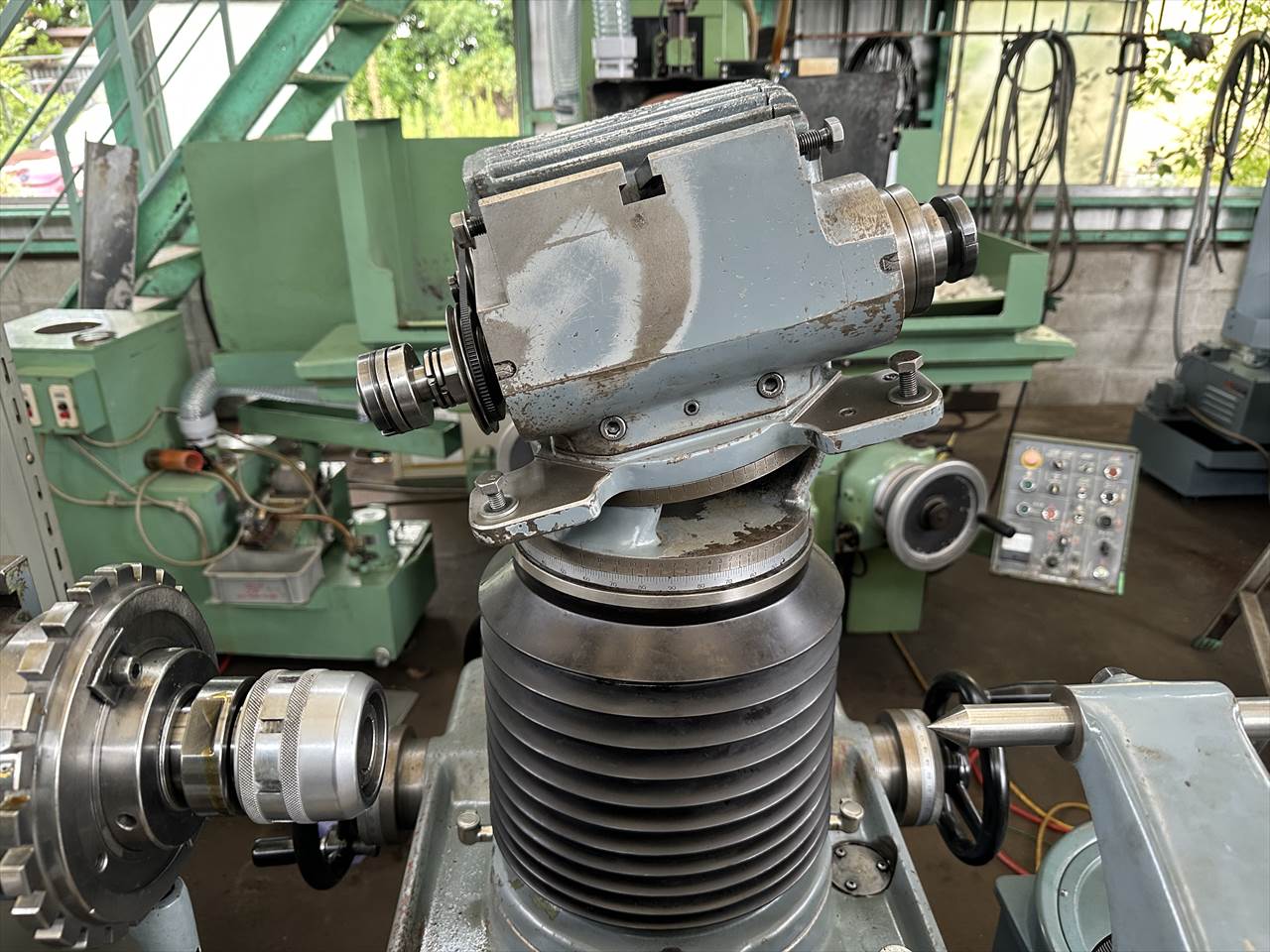

○砥石頭
前後の動き：250mm 上下の動き：250mm

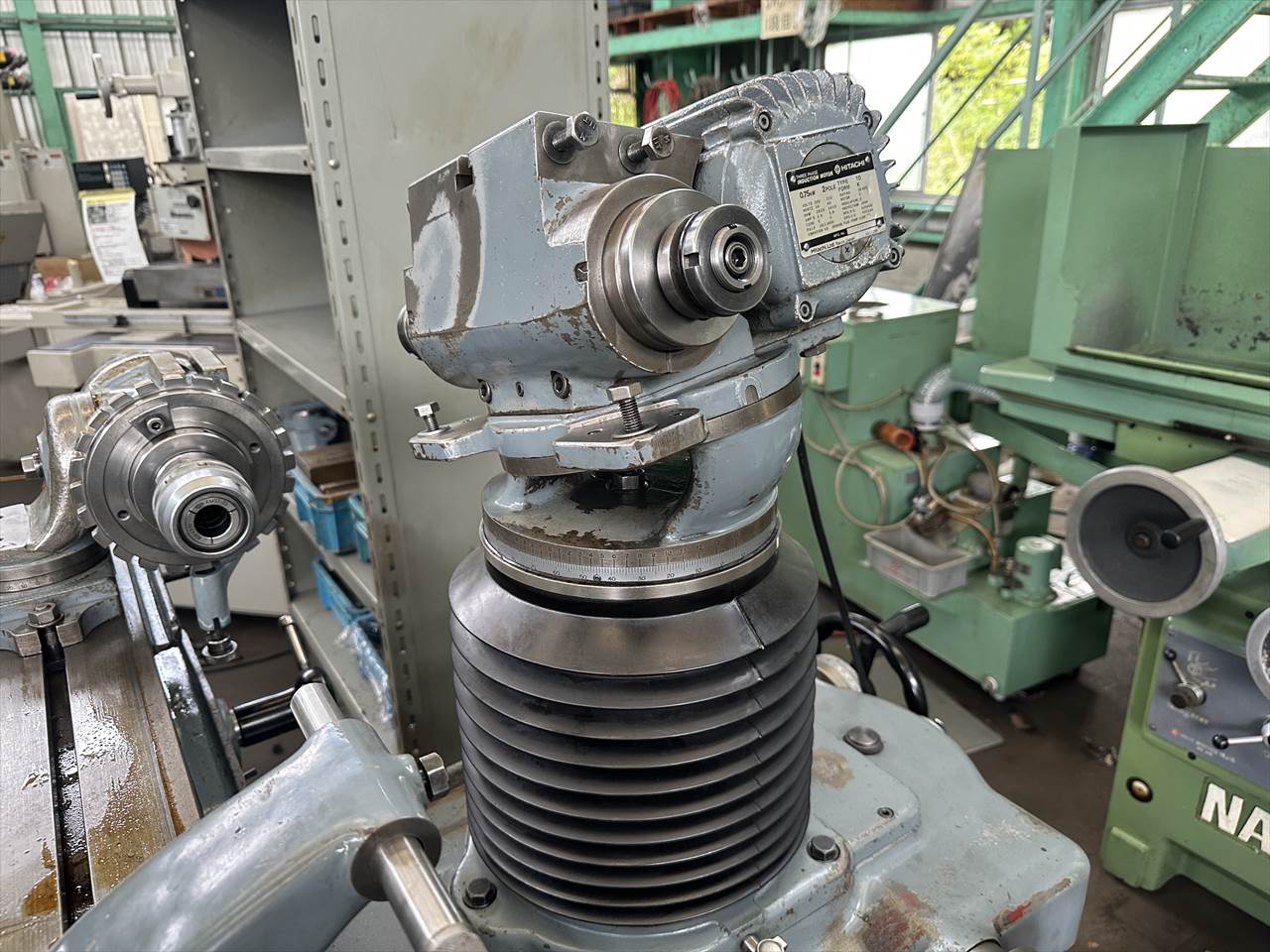

○砥石軸
水平旋回角度：360° 垂直角度：30°（±15°）
砥石軸中心線とテーブル上面Ｔ溝中心線の距離165～415
砥石軸とテーブル上面までの距離50～300
砥石軸回転数：2600-3700-6200rpm 砥石軸モータ0.75kw-2P
○機械の大きさ
幅1735×奥行1550×高さ1480 機械重量900Kg
|
| 参考資料 |
 PDF資料ダウンロード
|
| 営業からの コメント |
※ホームページの内容と現品に相違がある場合は、現品を優先させて頂きます。
