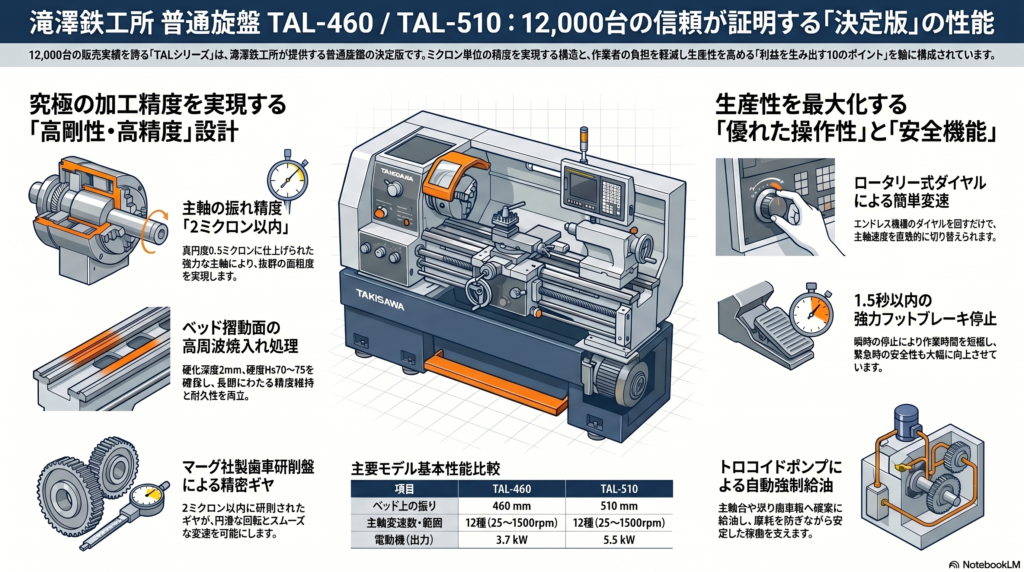

滝澤鉄工所（TAKISAWA）のTAL-460およびTAL-510は、累計12,000台以上の出荷実績を誇る「普通旋盤の決定版」とも言えるモデルです,。プロの技術者が求める高精度な加工性能と、長年の使用に耐えうる堅牢性を兼ね備えており、「TALの原点」「普通旋盤の星」として多くの現場で信頼されています。
📄 [PDF資料] 仕様・製品情報
滝澤鉄工所 TAL-460 / TAL-510 主要諸元
|
項目
|
TAL-460
|
TAL-510
|
|---|---|---|
|
能力
|
||
|
ベッド上の振り
|
460mm
|
510mm
|
|
往復台上の振り
|
250mm
|
300mm
|
|
両センター間の最大距離
|
1000mm, 1500mm
|
1000mm, 1500mm
|
|
主軸
|
||
|
速度段数
|
12
|
12
|
|
速度範囲
|
25～1500rpm
|
25～1500rpm
|
|
端面の型式
|
JIS A1 No.6
|
JIS A1 No.6
|
|
貫通穴径
|
52mm
|
52mm
|
|
ネジ切り
|
||
|
メートルネジの範囲
|
0.5～7mm
|
0.5～7mm
|
|
インチネジの範囲
|
56～4 山/25.4mm
|
56～4 山/25.4mm
|
|
心押台
|
||
|
軸の径
|
65mm
|
65mm
|
|
軸の最大移動量
|
150mm
|
150mm
|
|
電動機
|
3.7kw
|
5.5kw
|
|
正味重量（1000 / 1500）
|
2000kg / 2300kg
|
2300kg / 2600kg
|
利益を生み出す10のポイント
TALシリーズが長年選ばれ続けている理由は、操作性と精度の追求にあります。
高い操作性と安全性
- 直感的な速度変換: エンドレス機構のロータリー式ダイヤルを採用しており、主軸速度の切り替えが非常に簡単です。
- 迅速な停止機能: 強力なフットブレーキにより、主軸を1.5秒以内に急停止させることが可能です。
- 安全なレバー配置: エプロンはドロップウォーム式で、右側の主軸起動レバーには安全装置が備わっています。
圧倒的な加工精度と耐久性
- 精密なギア伝達: 主軸台内の歯車は高精度に研削されており、円滑な回転とスムーズなギヤーシフトを実現しています。
- 高剛性な主軸: 主軸は特に太く設計されており、真直度2ミクロン、真円度0.5ミクロンという極めて高い精度で仕上げられています。
- 堅牢なベッド構造: ベッドの摺動面には特殊小型コイル高周波焼入れが施され、表面硬度Hs70～75、硬化深度2mmを確保し、耐摩耗性を高めています。
メンテナンス性と拡張性
- 自動強制給油: 主軸台や送り歯車箱の潤滑にはトロコイドポンプによる自動給油方式が採用されています。
- 強力なクランプ: サドル右側には本格的なクランプ装置があり、重切削時にも威力を発揮します。
- 豊富なアタッチメント: 4爪単動チャック、回転センター、テーパー削り装置など、用途に合わせた多様な特別付属品が用意されています。
