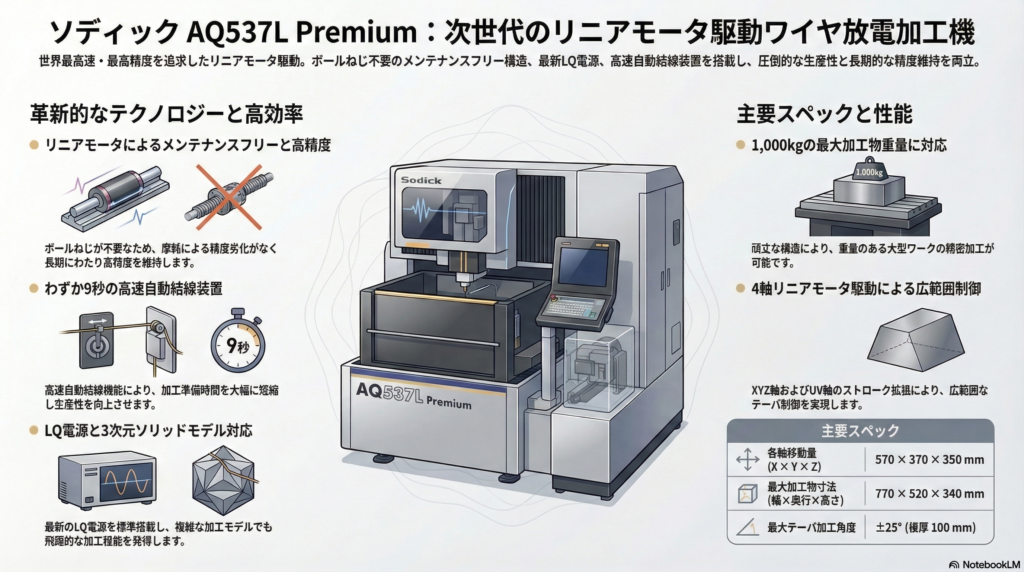

ソディックの**「AQ537L Premium」**は、リニアモータテクノロジーと最新技術を搭載し、人間工学を徹底的に追求した高速ワイヤ放電加工機です。世界最高速および最高精度の加工を実現しながら、自動化機能やメンテナンス性の向上を図った、生産現場の効率を格段に高めるプレミアムモデルです。
📄 [PDF資料] 仕様・製品情報
AQ537L Premiumの主な特長
リニアモータ駆動による高速・高精度加工
4軸リニアモータ駆動を採用することで、高速かつ高精度な加工を可能にしています。従来のボールねじを必要としない駆動方式のため、伝達機構部品のねじれや摩耗が発生せず、長期間にわたって高い精度を維持できるメンテナンスフリー構造を実現しています。
生産性を向上させる最新機能
標準搭載された高速用LQ電源により、加工性能が飛躍的に向上しています。また、結線時間わずか9秒の**超高速自動結線装置（AWT）**や、3面自動上下式加工タンク、Z軸追従型自動液面調節機能などを備え、操作性と生産効率が大幅に強化されています。
優れた操作性と自動化への対応
人間工学に基づいた設計がなされており、自動化や省力化にも柔軟に対応可能です。XYZ軸およびUV軸のストローク拡張により、加工エリアの向上と広範囲なテーパ制御も可能となっています。
主要諸元（スペック）
加工機本体
|
項目
|
仕様
|
|---|---|
|
加工タンク内寸法（幅×奥行）
|
1050 x 710 mm
|
|
X軸ストローク
|
570 mm
|
|
Y軸ストローク
|
370 mm
|
|
Z軸ストローク
|
350 mm
|
|
U軸×V軸ストローク
|
120 x 120 mm
|
|
テーパ加工制御角度
|
±25°（板厚：100 mm）
|
|
最大工作物寸法（幅×奥行×高さ）
|
770 x 520 x 340 mm (噴流加工時) / 770 x 520 x 280 mm (浸漬加工時)
|
|
最大工作物質量
|
1000 kg
|
|
ワイヤ電極径
|
φ0.15〜φ0.33 mm
|
|
ワイヤ張力
|
3〜23 N
|
|
ワイヤ送り速度
|
Max. 420 mm/sec
|
|
機械本体寸法（幅×奥行×高さ）
|
2450 x 2580 x 2390 mm
|
|
機械本体質量
|
4950 kg
|
電源装置 (LQ33W/LQ34W)
|
項目
|
仕様
|
|---|---|
|
最大加工電流
|
60 A
|
|
NC部
|
マルチタスクOS、SMC方式
|
|
記憶装置
|
ハードディスク、プロッピーディスク
|
|
表示方式
|
15型 TFT-LCD
|
|
入力範囲
|
±999999.999 / ±99999.9999 mm
|
|
最小指令単位 / 最小駆動単位
|
0.1 μm / 0.1 μm
|
|
最大送り速度
|
X, Y軸：最大 3 m/min、Z軸：2 m/min
|
|
駆動方式
|
リニアモータ
|
サービスタンク
|
項目
|
仕様
|
|---|---|
|
外形寸法（幅×奥行）
|
725 x 2550 mm
|
|
質量（乾燥時）
|
600 kg
|
|
サービスタンク容量
|
800 L
|
|
加工液ろ過方式
|
ペーパフィルタ交換式（内圧3筒式）
|
|
純水器
|
イオン交換樹脂（18 L仕様）
|
標準装備一覧
- テーパカット装置 / テンションサーボ
- コーナ制御 / FTⅡ（接線位置検出機能）
- 省エネ回路 / 高速無電解回路
- 加工条件設定装置 / 定電圧装置
- AWT（自動結線装置） / リニアスケール（X, Y, U, V軸）
- エアフィルタ / ワイヤ先端処理装置
- オイルミストフィルタ / Z軸連動液面制御
- ペーパフィルタ / 標準工具
- イオン交換処理装置
