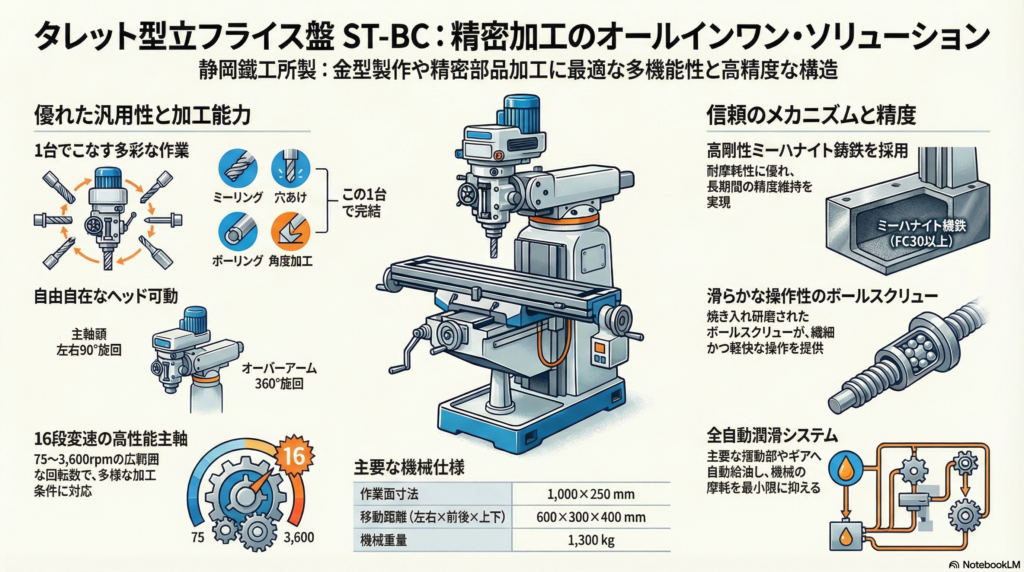

静岡鐵工所のタレット型立フライス盤「ST-BC」は、金型製作、治具製作、精密部品製作、そして試作研究用として設計された、極めて多機能かつ経済的な立フライス盤です。これ1台でバーチカルミーリング、角度付加工、ドリル加工、ダイシンキング、治具ボーリングといった多様な作業に対応できる汎用性の高さが特徴です。
📄 [PDF資料] 仕様・製品情報
主要機械仕様
|
項目
|
仕様内容
|
|---|---|
|
テーブル作業面寸法
|
1,000 × 250 mm
|
|
T溝寸法 (幅×数×間隔)
|
14 × 3 × 55 mm
|
|
左右移動距離 (X軸)
|
600 mm
|
|
前後移動距離 (Y軸)
|
300 mm
|
|
上下移動距離 (Z軸)
|
400 mm
|
|
左右送速度 (50/60Hz)
|
25〜240 / 30〜300 mm/min (6段)
|
|
左右早送速度 (50/60Hz)
|
1,200 / 1,444 mm/min
|
|
主軸回転数 (16段)
|
75 〜 3,600 r.p.m
|
|
主軸先端孔テーパー
|
NST40
|
|
クイル上下移動距離
|
140 mm
|
|
主軸上下自動送り (3段)
|
0.035・0.07・0.14 mm/rev
|
|
主軸頭傾斜角度 (左右)
|
各 90°
|
|
ラム前後移動距離
|
350 mm
|
|
ラム旋回角度
|
360°
|
|
主軸電動機
|
2.0 kW
|
|
機械重量
|
1,300 kg
|
ST-BCの主な特長
高精度・高剛性を実現する機体構造
- 強靭な鋳物: 鋳物には耐摩耗性に優れた抗張力FC30以上のミーハナイト系強靭鋳鉄を使用し、入念な人工シーズニングを施すことで長期間の精度維持を可能にしています。
- 主軸の優れた構造: 主軸軸受には精密級アンギュラコンタクトベアリングを採用し、プーリーの動バランスを完全にとることで、高速回転時でも振動の少ない静粛な運転を実現しています。
- 高精度検査: 製品はJIS規格に則って厳密に精度検査され、合格品のみが出荷されています。
優れた操作性と多機能性
- ボールナットスクリュー: テーブルの左右・前後操作には、焼入・研磨された一流メーカー品の精密ボールナットスクリューを採用しています。これにより、バックラッシュが極めて少なく、微細な加工においても軽快な操作フィーリングを提供します。
- 広範囲な加工: 主軸頭は左右に90°旋回し、オーバーアーム（ラム）は360°旋回および350mmの前後移動が可能なため、非常に広範囲かつ複雑な角度付加工に対応します。
- 自動送りと微動操作: クイルには3段変速の自動下送りのほか、手動送用微動ハンドルと早送りレバーを備えており、用途に応じた使い分けが可能です。
メンテナンスと耐久性
- 強制潤滑システム: コラム、テーブル、サドルなどの主要摺動部やギア類には、プランジャ式ポンプによって常に新鮮な潤滑油が強制給油される仕組みになっています。
- 耐久性の高いギア: 歯車には特殊鋼を使用し、焼入れ後に歯車研磨盤で仕上げることで、耐久性と静粛性を両立させています。
付属品情報
標準付属品
- 切削油給油装置（100W電動ポンプ付）
- ドローインボルト
- レベリングボルト（4個）
- 工具類および工具箱
- 取扱説明書・精度検査表
特別附属品（オプション）
- デジタルカウンター（表示単位0.005mm）
- スロッティングアタッチメント
- レージングブロック (100mm)
- カッターアーバー、スイベルバイス、万能割出台、円テーブル、マイクロボーリングヘッドなど
