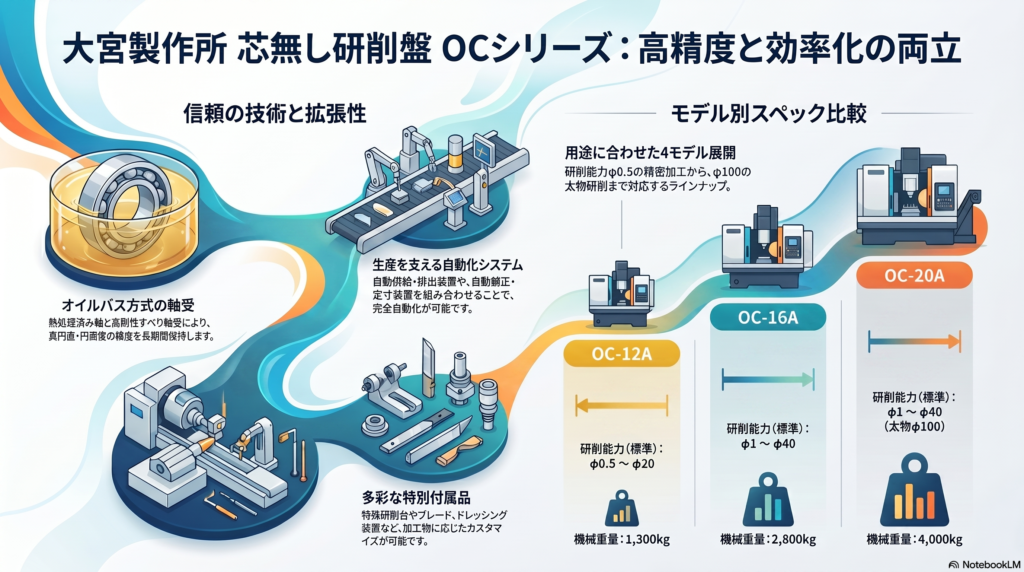

大宮製作所の芯無し研削盤（センタレスグラインダー）「OCシリーズ」は、長年の技術蓄積に基づき、高精度・高能率な加工を実現するために設計された工作機械です。本シリーズは、独自のオイルバス方式軸受構造と高剛性な設計により、重研削から精密仕上げまで、長期間にわたって安定した研削精度を維持できるのが最大の特長です。
📄 [PDF資料] 仕様・製品情報
主要諸元（スペック一覧）
OCシリーズ各モデル（OC-12A、OC-16A、OC-18A、OC-20A）の主要な仕様は以下の通りです,。
| 項目 | OC-12A型 | OC-16A型 | OC-18A型 | OC-20A型 |
|---|---|---|---|---|
| 研削能力（標準） | φ0.5～φ20 | φ1～φ40 | φ1～φ40 | φ1～φ40 |
| 研削能力（太物） | – | φ40～φ100 | φ40～φ100 | φ40～φ100 |
| 研削といし寸法 | φ305×100×φ180 | φ405×150×φ228.6 | φ455×205×φ228.6 | φ510×205×φ254 |
| 調整車寸法 | φ180×100×φ65 | φ255×150×φ111.2 | φ255×205×φ111.2 | φ305×205×φ127 |
| 研削といし回転数 | 2,000rpm | 1,570rpm | 1,400rpm | 1,200rpm |
| 研削といし周速 | 1,900m/min | 2,000m/min | 2,000m/min | 1,920m/min |
| 調整車回転数 | 15～300rpm | 13～308rpm (10段) | 13～308rpm (10段) | 13～308rpm (10段) |
| 主軸モータ | 3.7KW | 7.5KW | 11KW | 15KW (※22KW) |
| 副軸モータ | 0.4KW | 0.75KW | 1.5KW | 1.5KW |
| 油圧ポンプ | 0.4KW | 0.4KW | 0.4KW | 0.4KW |
| 研削液ポンプ | 0.1KW | 0.18KW | 0.18KW | 0.25KW |
| 機械重量 | 1,300kg | 2,800kg | 3,000kg | 4,000kg |
※OC-20A型の主軸モータ22KWは特別仕様です。調整車回転数は全機種とも無段変速が可能です,。
独自の軸受構造と高剛性設計
オイルバス方式の軸受
本機の生命線である研削といし軸および調整車軸には、熱処理を施したSNCM-9を採用しています。軸受は両持式構造で、前受にはテーパすべり軸受を採用し、軸受全体がといしの中で保持される設計となっています。これにより、重研削はもちろん、優れた真円度と円筒度が長期間保証されます。
高精度な送り機構
スライドは上下2つのテーブルを有しており、切込みハンドルによって粗送りおよび微小送りが個別に行えます。また、スイベルは最大3度まで調整可能です。
生産性を向上させる自動化・特別装置
加工ニーズに合わせて、以下のような高度な自動化装置や補正装置を搭載することが可能です。
- 自動補正装置・自動定寸装置： スルーフィード加工やインプロセス/ポストプロセスでの自動測定・補正に対応します,。
- 自動供給・排出装置： スルーフィード用の自動供給・排出装置により、長尺物や大量生産の省力化を実現します（対応ワーク例：φ5～φ30×600l）。
- 自動研削・補正装置： 研削プロセス自体の自動化をサポートします。
- 自動ツルーイング装置： 油圧、エア、またはNC制御により、といしのドレスを自動で行います,。
外形寸法
設置スペースの検討に必要な各モデルの外形寸法（mm）は以下の通りです。
| 記号 | OC-12A | OC-16A | OC-18A | OC-20A |
|---|---|---|---|---|
| A | 910 | 930 | 950 | 1000 |
| B | 1350 | 1440 | 1460 | 1600 |
| C | 1500 | 1900 | 2050 | 2250 |
| D | 1470 | 2000 | 2150 | 2250 |
| E | 850 | 1200 | 1260 | 1300 |
| F | 1200 | 2100 | 2160 | 2150 |
付属品・特別仕様
通常付属品
- モータ・電装品一式
- 研削といしおよびフランジ
- 調整車およびフランジ
- 研削・調整用ダイヤモンドツール
- クーラントタンク・ポンプ
- 防水カバー、工具類一式
特別付属品（オプション）
- 各種通し研削台（標準・大型・小径・太物用）
- ブレード（通し・停止・特殊用）
- といし成型用ナライ装置（ストレート・特殊）
- ワーク受装置（V型・ローラ・特殊）
- 集中潤滑装置（電動式）
- 無段変速装置（機械・電気式）
