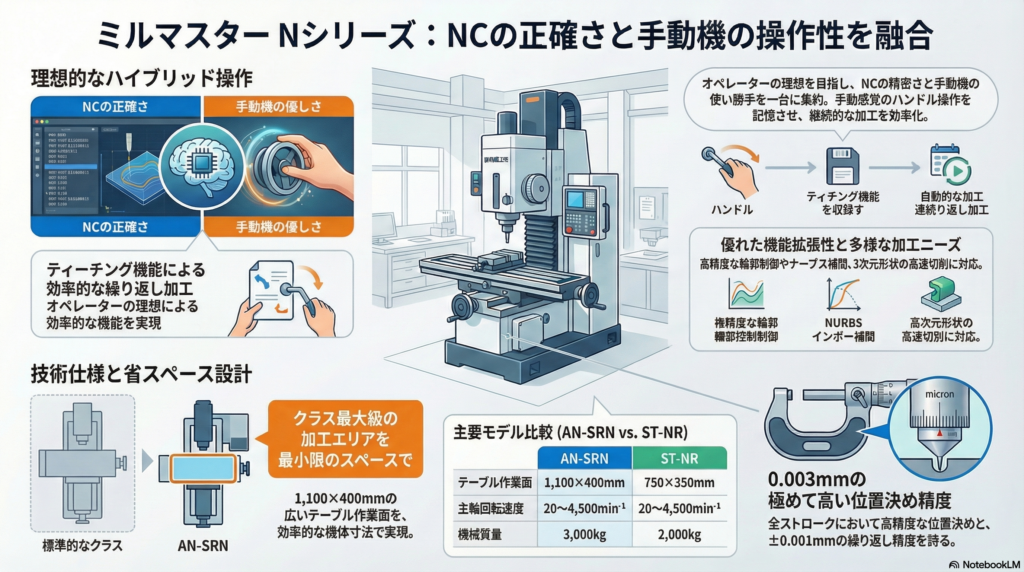

静岡鐵工所の「ミルマスター Nシリーズ」は、NC機の正確さと手動機の使いやすさを高い次元で両立させた、現場のオペレータにとっての理想を追求したNCフライス盤です。定評のあるSHIZUOKAのフライス盤技術をベースに、コントロール性能を磨き上げることで、単品加工から複雑な形状加工まで幅広く対応する「フライス加工の今」に最適な一台となっています。
以下に、ソース資料から抽出した主要なスペックおよび特徴を整理してまとめます。
📄 [PDF資料] 仕様・製品情報
ミルマスター Nシリーズの主な特長
オペレータのニーズに合わせた2つのラインナップ
- N20シリーズ： 簡単な加工情報入力をするだけで、手動機同様のハンドルやジョグ操作による自由自在な切削加工（円弧、斜めなど）が可能です。また、ティーチング機能の搭載により、繰り返し加工も効率よくこなせます。
- N18シリーズ： 機能拡張性に極めて優れたモデルです。高精度輪郭制御やナーブス補間、データサーバ機能の追加により、3次元形状の高速切削にも対応します。
高精度と省スペースの両立
クラス最大級の加工エリアを確保しながら、フロアスペースを最小限に抑えた設計がなされています。位置決め精度0.003mm（全ストローク）、繰り返し精度±0.001mmという高い機械精度を誇ります。
主要諸元（AN-SRN）
最も標準的なモデルである「AN-SRN」の主な仕様は以下の通りです。
|
項目
|
仕様内容
|
|---|---|
|
テーブル作業面寸法
|
1,100 × 400 mm
|
|
最大積載質量
|
300 kg
|
|
左右ストローク (X軸)
|
750 mm
|
|
前後ストローク (Y軸)
|
450 mm
|
|
上下ストローク (Z軸)
|
400 mm
|
|
主軸回転速度
|
20 ～ 4,500 min⁻¹
|
|
主軸テーパ穴
|
NT40
|
|
クイル移動距離
|
140 mm
|
|
主軸モータ
|
ACインバータ 2.2kw
|
|
切削送り速度 (X, Y, Z)
|
0 ～ 3,000 mm/min
|
|
早送り速度 (X, Y)
|
6,000 mm/min
|
|
早送り速度 (Z)
|
3,000 mm/min
|
|
機械寸法 (幅×奥行×高さ)
|
1,920 × 2,160 × 2,340 mm
|
|
機械質量
|
3,000 kg
|
制御装置仕様 (FANUC 18-M)
データシートに基づいた、搭載されている制御装置の主な構成です。
|
項目
|
内容
|
|---|---|
|
制御装置型式
|
FANUC Series 18-M Model C
|
|
制御軸数
|
3軸同時制御
|
|
メインメモリ容量
|
2MB
|
|
プログラムメモリ容量
|
2MB
|
|
搭載機能
|
ティーチング機能、固定サイクル、ヘリカル補間、カスタムマクロB、背景編集等
|
|
表示装置
|
9インチ CRT/MDI ユニット
|
標準付属品
- 切削油給油装置
- オイルパンチップガード
- 摺動面自動給油装置
- クイル上下移動用ハンドル
- ツールロック
- 手動3軸丸ハンドル
- 作業工具一式
