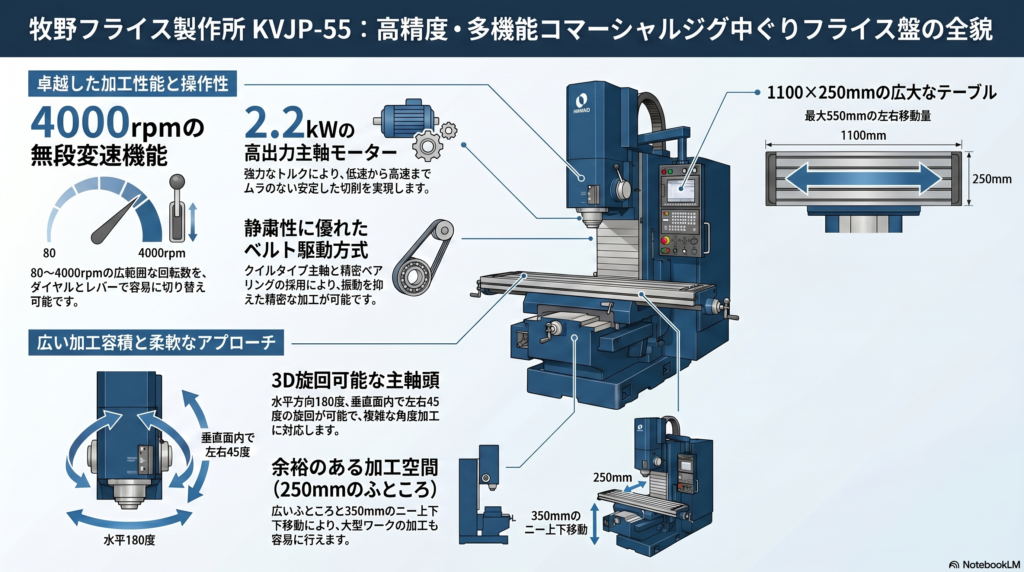

牧野フライス製作所の**KVJP-55（KV-55）**は、精密な加工を可能にする「No.1 コマーシャルジグ中ぐりフライス盤」として設計された縦型フライス盤です。広い加工容積と優れた操作性を兼ね備え、金型加工から精密部品製造まで幅広いニーズに対応します。特に、主軸の無段変速機能と旋回可能な主軸頭により、複雑な形状のワークに対しても柔軟かつ高精度なアプローチが可能です。
📄 [PDF資料] 仕様・製品情報
KVJP-55 主要スペック一覧
|
項目
|
内容・仕様
|
|---|---|
|
主軸回転速度
|
80 〜 4000 rpm（無段変速）
|
|
主軸モーター
|
2.2 kW
|
|
テーブル作業面大きさ
|
1100 × 250 mm
|
|
テーブル左右移動量
|
550 mm,
|
|
サドル前後移動量
|
250 mm,
|
|
ニー上下移動量
|
350 mm,
|
|
オーバーアーム前後移動量
|
300 mm,
|
|
クイル送り量
|
100 mm,
|
|
クイル径
|
φ120 mm
|
|
機械重量（約）
|
1450 〜 1550 kg
|
|
機械の外形寸法（幅×高さ×奥）
|
1634 × 2265 × 1820〜1835 mm
|
主な製品特徴
高精度・高効率な主軸ユニット
- 無段変速方式: 主軸速度は80〜4000rpmの間でムラなく無段階に調整可能です。速度変換は機械前面のダイヤルと高低切換レバーで容易に行えます。
- クイルタイプ主軸: ベルト駆動方式を採用し、円筒コロ軸受けとアンギュラ玉軸受けを組み合わせた構造により、低速から高速まで静かで安定した回転を実現しています。
- 自動送り装置: 標準仕様としてクイル自動送り装置を装備しており、効率的な中ぐり作業をサポートします。
柔軟な加工を実現する旋回機構
- 主軸頭の旋回: 垂直面内で左右各45°の旋回が可能です。
- オーバーアームの旋回: 水平面内で左右各180°旋回させることができ、ワークを動かさずに多種多様な加工が行えます。
広い加工容積と操作性
- 大きな加工容量: Kシリーズは7箇所の可動部を持ち、250mmの広いふところ（コラム前面から主軸中心まで）を確保しているため、大きなワークの加工にも対応します。
- 集中操作ハンドル: テーブル送り、早送り、クランプ操作などのレバーやスイッチが操作しやすい位置に配置されています。
デジタル表示装置（オプション/Jシリーズ）
- 最小読取り量: 0.005mm単位でのデジタル位置読取りが可能です。
- 読取り範囲: 550 × 250 mmをカバーし、精密な位置決めを強力にバックアップします。
