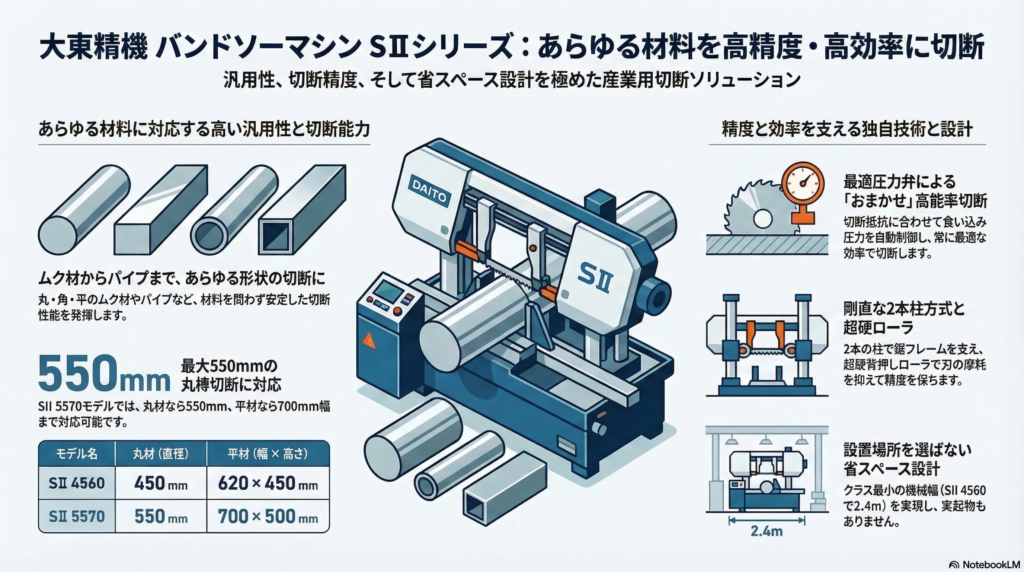

大東精機株式会社の「バンドソーマシン SⅡシリーズ」は、丸・角・平のムク材からパイプまで、あらゆる材料の切断において安定した性能を発揮するマシンです。使いやすさで定評があり、全国各地の現場で数多く導入されています。
📄 [PDF資料] 仕様・製品情報
バンドソーマシン SⅡシリーズ 主要スペック
以下の表は、SⅡ4560およびSⅡ5570の主要な仕様をまとめたものです。
| 項目 | SⅡ4560 | SⅡ5570 |
|---|---|---|
| 切断能力（丸） | 450 mm | 550 mm |
| 切断能力（平） | 幅620 × 高さ450 mm | 幅700 × 高さ500 mm |
| 鋸刃寸法（厚×幅×長） | 1.27 × 41 × 5,030 mm | 1.27 × 41 × 5,450 mm |
| 鋸刃速度（インバータ変速） | 0 〜 69.5 m/min | 0 〜 75 m/min |
| モータ出力（鋸刃） | 3.7 kW | 3.7 kW |
| モータ出力（油圧） | 0.75 kW | 0.75 kW |
| モータ出力（その他） | 0.5 kW | 0.5 kW |
| 合計出力 | 4.95 kW | 4.95 kW |
| 電源 | AC200V 3相 / D種（第3種）アースが必要 | AC200V 3相 / D種（第3種）アースが必要 |
| 機械質量 | 2,000 kg | 2,200 kg |
本機の特徴と機能
高能率かつ安定した切断構造
- 最適圧力弁による制御: 切断抵抗の変化を捉え、切込み圧力を鋭敏に制御する最適圧力弁の働きにより、常に高能率な切断が行われます。
- 剛直な2本柱方式: 鋸フレームは鋳鉄製で、2本の剛直な柱に案内されて下降します。鋸刃が上から下まで同じ角度で降りるため、「切りとり」などの加工にも最適です。
- 超硬背押しローラ: 鋸刃の背部を受けるローラには超硬リングを採用しており、長期間摩耗しにくい構造です。
優れた作業性と操作性
- 抜群の作業性: 手頃な広さのテーブルを備え、操作盤が前方の使いやすい位置に配置されているため、スムーズな作業が可能です。
- インバータ式無段変速: 切断中でも、材料に合わせて最適な鋸刃速度に調整できます。
- 楽な材料送り出し: 油圧でローラを持ち上げ、ハンドルで材料を送り出せる機構を採用しており、重い材料の寸法合わせも容易です。
- 光線器による寸法あわせ: 強力なライトで鋸刃の真上から照射し、材料上にカゲを写し出すことで、マーキングへの合わせ込みが正確に行えます。
設置・駆動面のメリット
- 省スペース設計: 機械の全幅はわずか2.4m（SⅡ4560の場合）と、同クラスで最小レベルのコンパクトさを実現しています。
- 強力な鋸刃駆動: ヘリカルウォーム減速機によるダイレクトドライブを採用し、静かで強力な切断を実現しています。
- LED作業灯: 長寿命なLEDライトを採用し、暗い場所でも安全に作業が行えるよう配慮されています。
オプション機能
用途に合わせて、以下のような多彩なオプションを追加可能です。
- 下限設定器: 「切りとり」加工時に、切込み行程の下限位置を設定できます。
- 切削液スプレー装置〈スプラント〉: 微量のスプレーを鋸刃に吹き付けることで、ドライカットに近い快適な作業環境を実現します。
- 油圧押さえバイス: 材料を上から油圧で押さえ、切断中の振動を抑えて鋸刃のダメージを防止します。
- バイス圧力調整器: 薄肉パイプなどの変形を防ぐため、バイスの締付力を調整できます。
- 搬送ユニット: 全長2mのフリーコンベア（軽量用・重量用）や、電動ローラユニットの連結が可能です。
