機械仕様 |
○機器異常時の安全対策
機器異常が発生した場合制御回路がOFFとなり、コンデンサーに充電されている電荷が放電されます。
○定格
電源電圧:単相 100V 10% 50/Hz
コンデンサ容量:1350MF
充電電圧:0~450V 1%以内
充電時間:0.4SEC

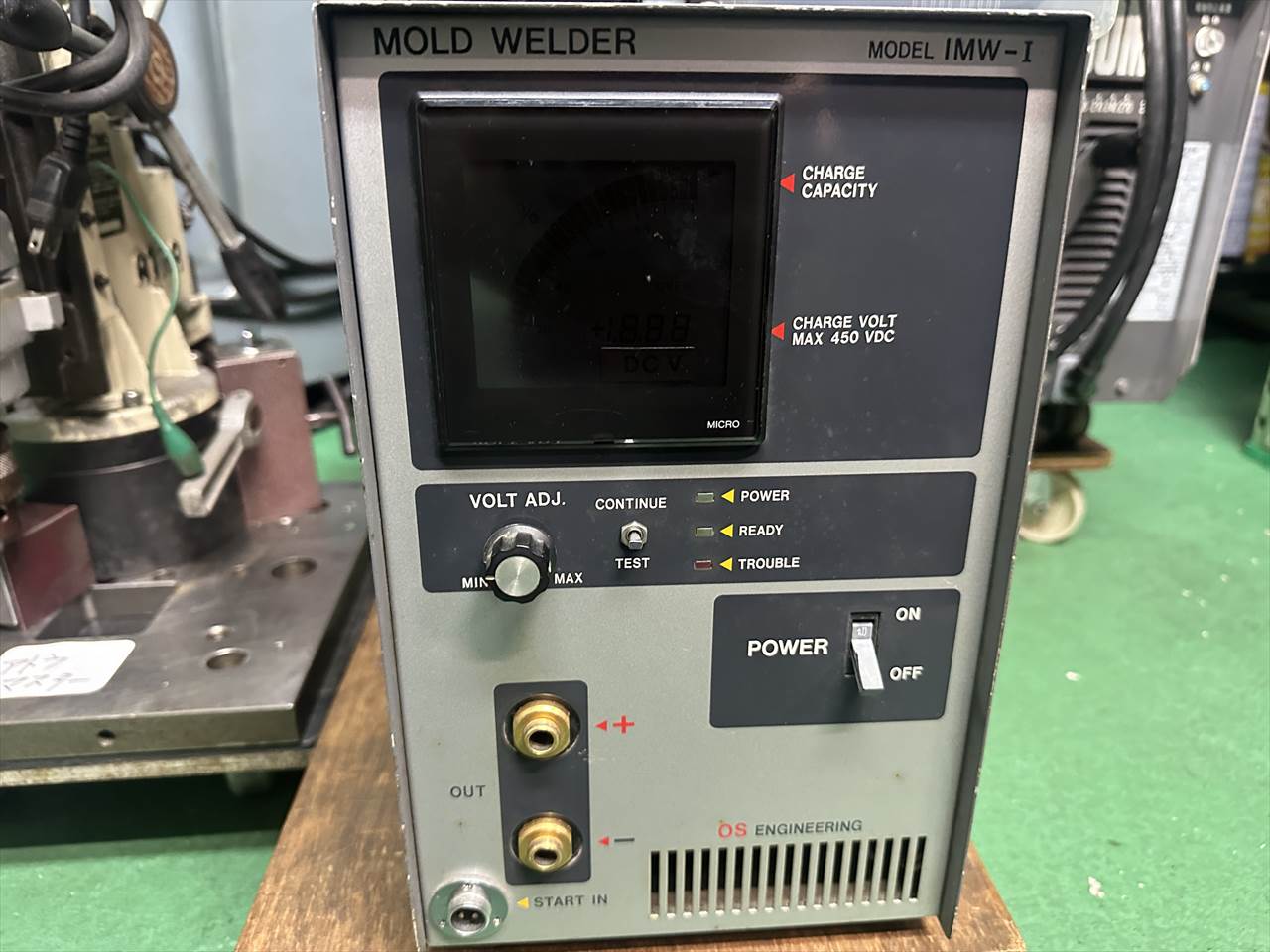

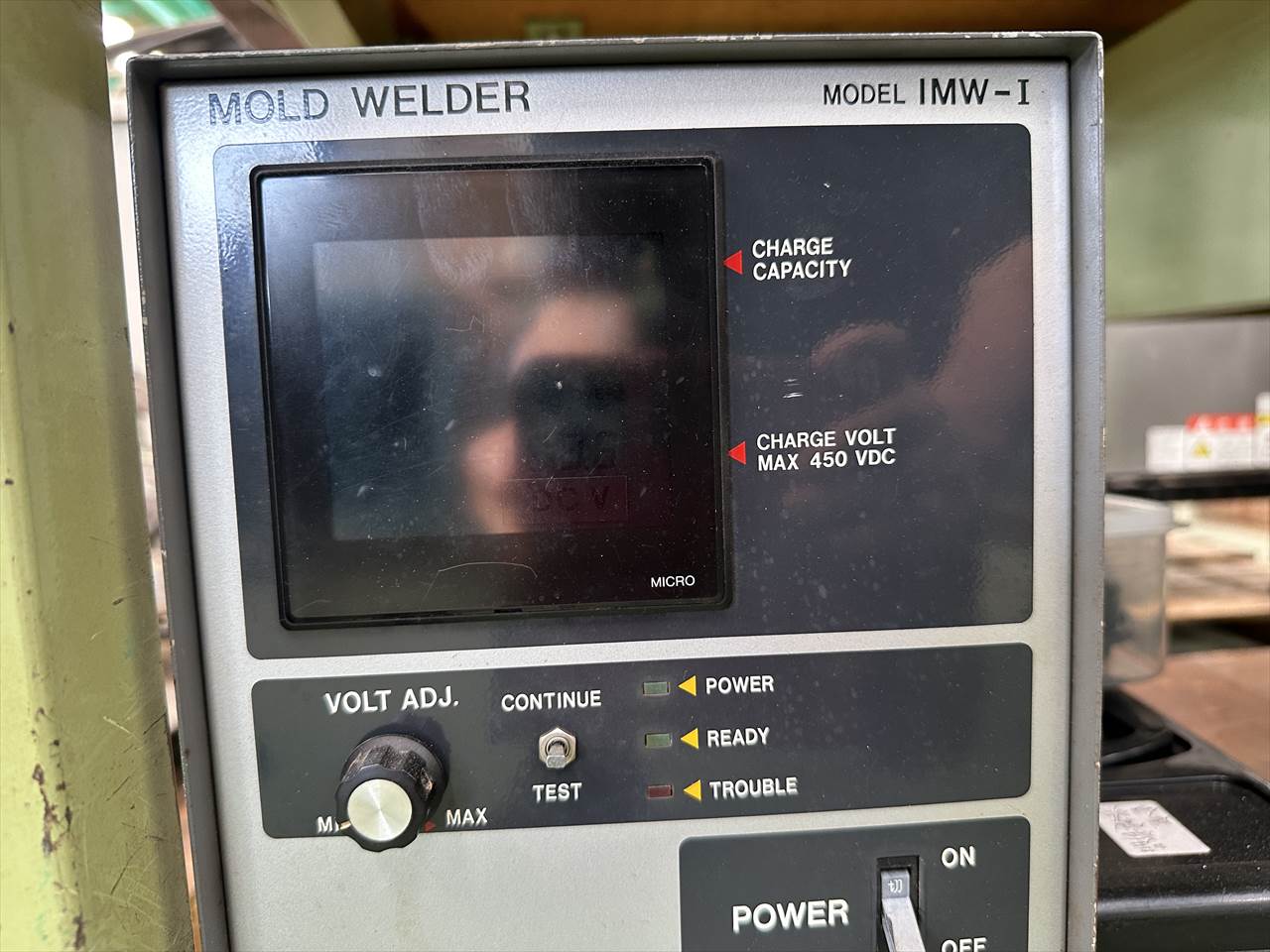

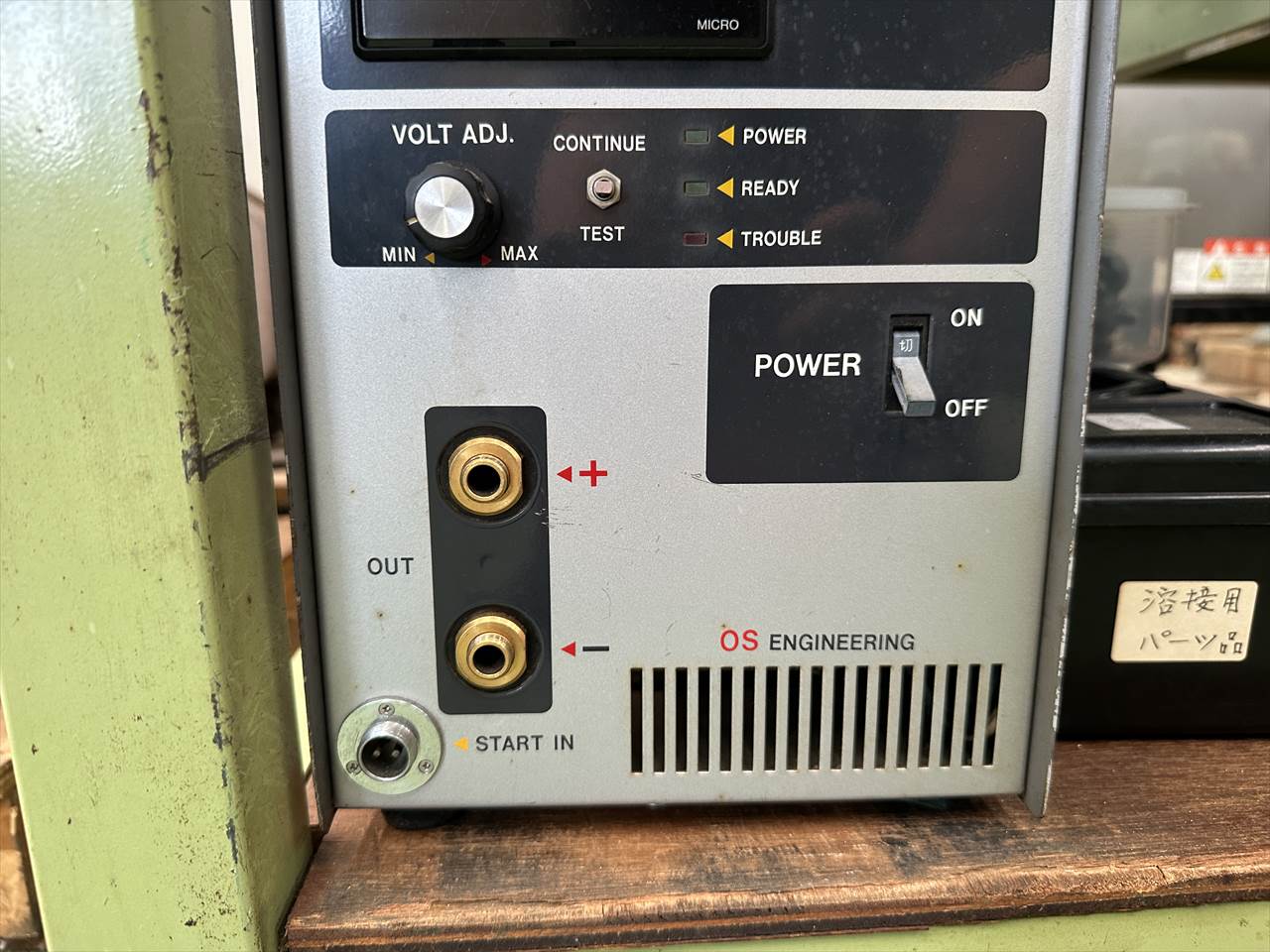

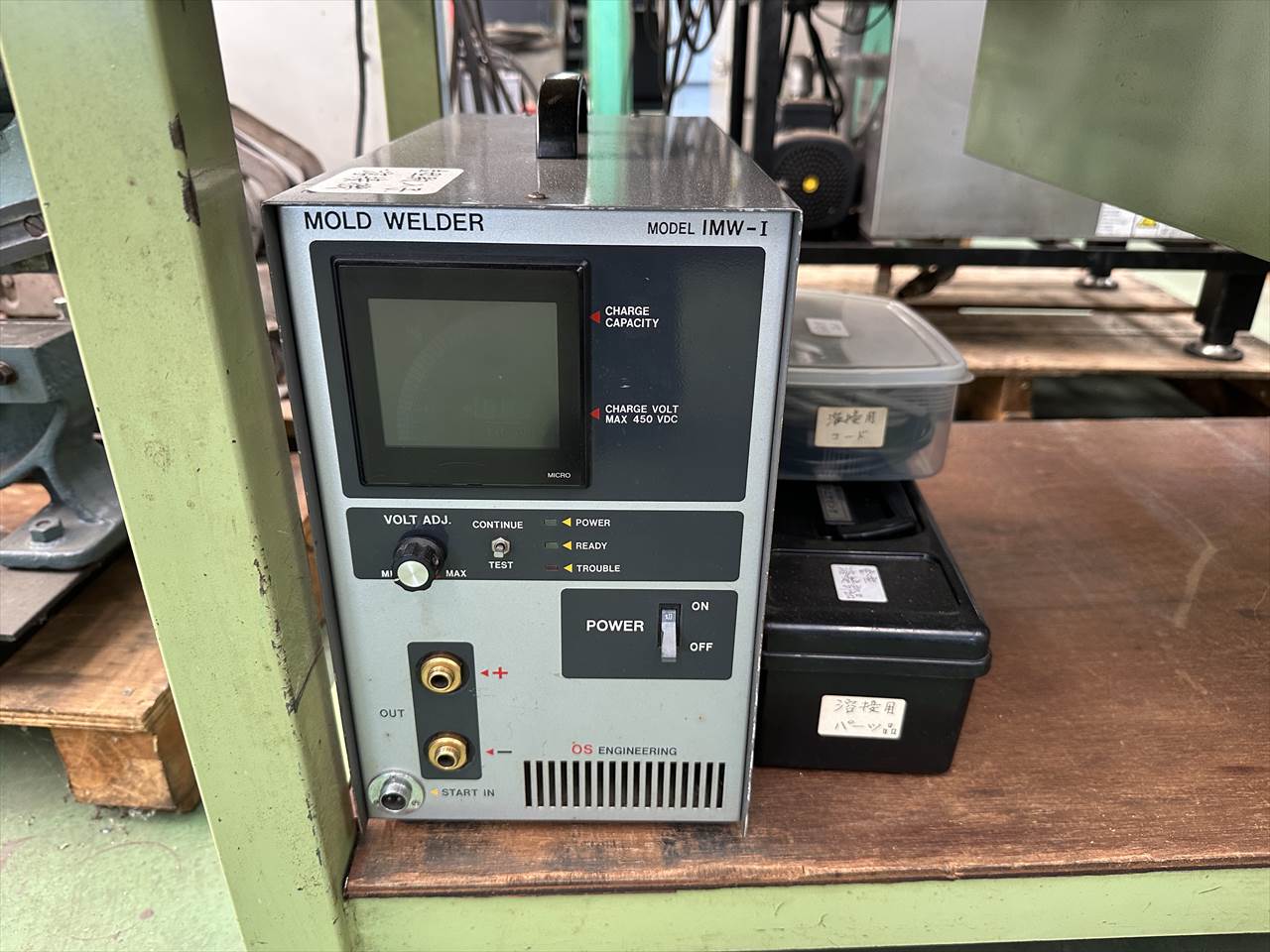

○パネル部動作説明
POWER:電源ON OFFブレーカーです。
VOLT ADG:出力調整ツマミで左から右へ廻す事により、コンデンサへの充電電圧が可変します。
メーター:出力調整で設定したエネルギー量を表示します。
POWER LED:入力電源の受電表示用LEDです。
READY LED:コンデンサへの充電完了を表示します。
TROUBL LED: 過電流、他 機器異常が発生した時点灯します。点灯したらブレーカーを切り点検して下さい。
TEST:プッシュする事により、充電されているエネルギーが放電します。溶接トランスを通じての放電を行います。
CONTINUE:スイッチをCINT上方向にする事によりフットスイッチを踏んでいる間は0.7秒間隔で連続放電します。
○操作

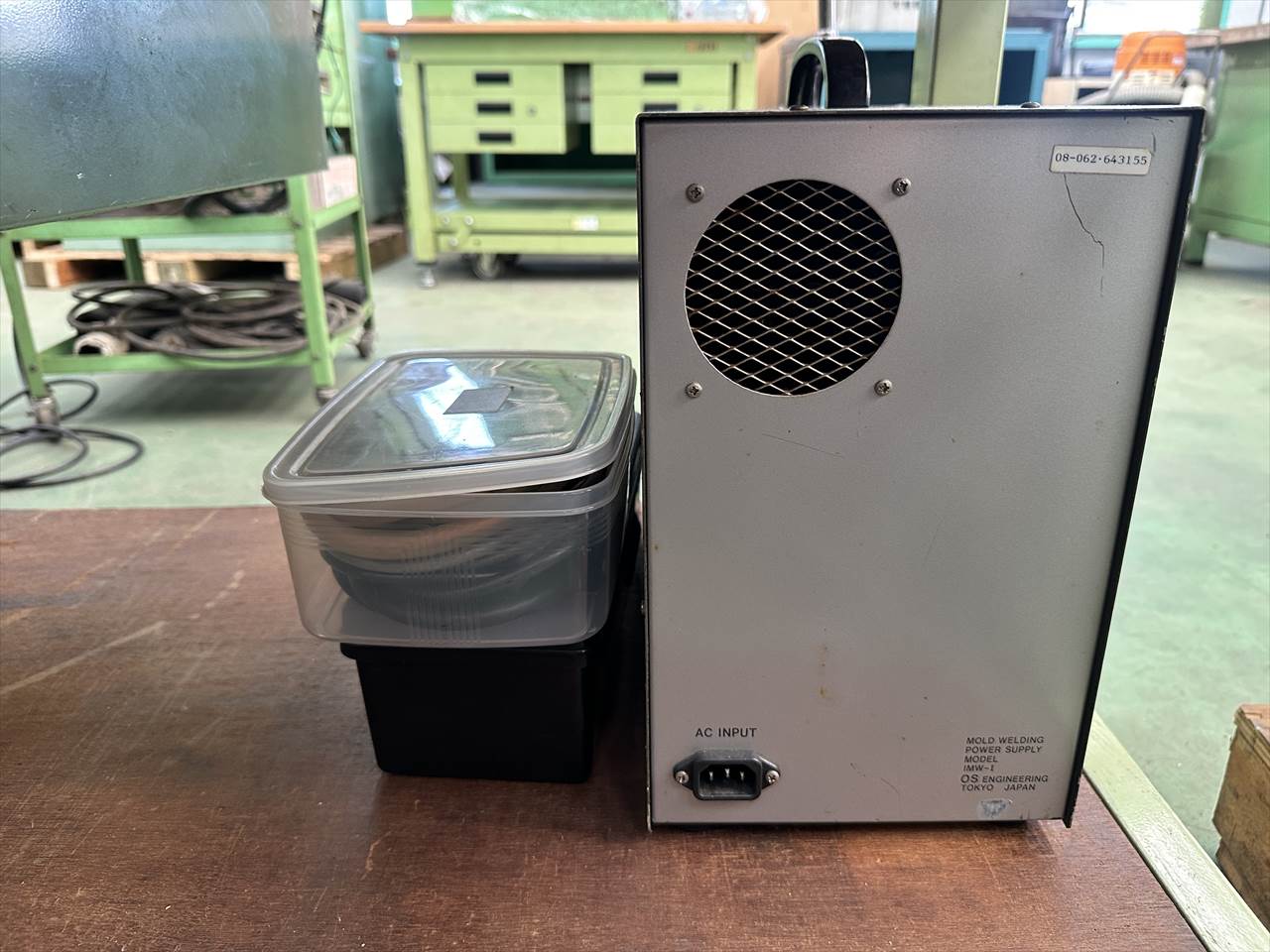

AC電源を接続する。アースも必ず接続して下さい。
電源SWをONにする。POWERランプが点灯する事を確認する。
VOLTADJツマミにより、所定の電圧にセットする。
○溶接
新しい材料の設定は、出力電圧は小さい方から溶接を行い少しづつ出力電圧を上げ、条件設定を行って下さい。
|
