本機の仕様・特徴
|
|
|||||||||||||||||||||||||||||
本機の仕様や特徴、在庫状況については本ページにてご案内しております。
参考資料（PDF）は補足資料としてご利用ください。
| 機械仕様 |
○容量

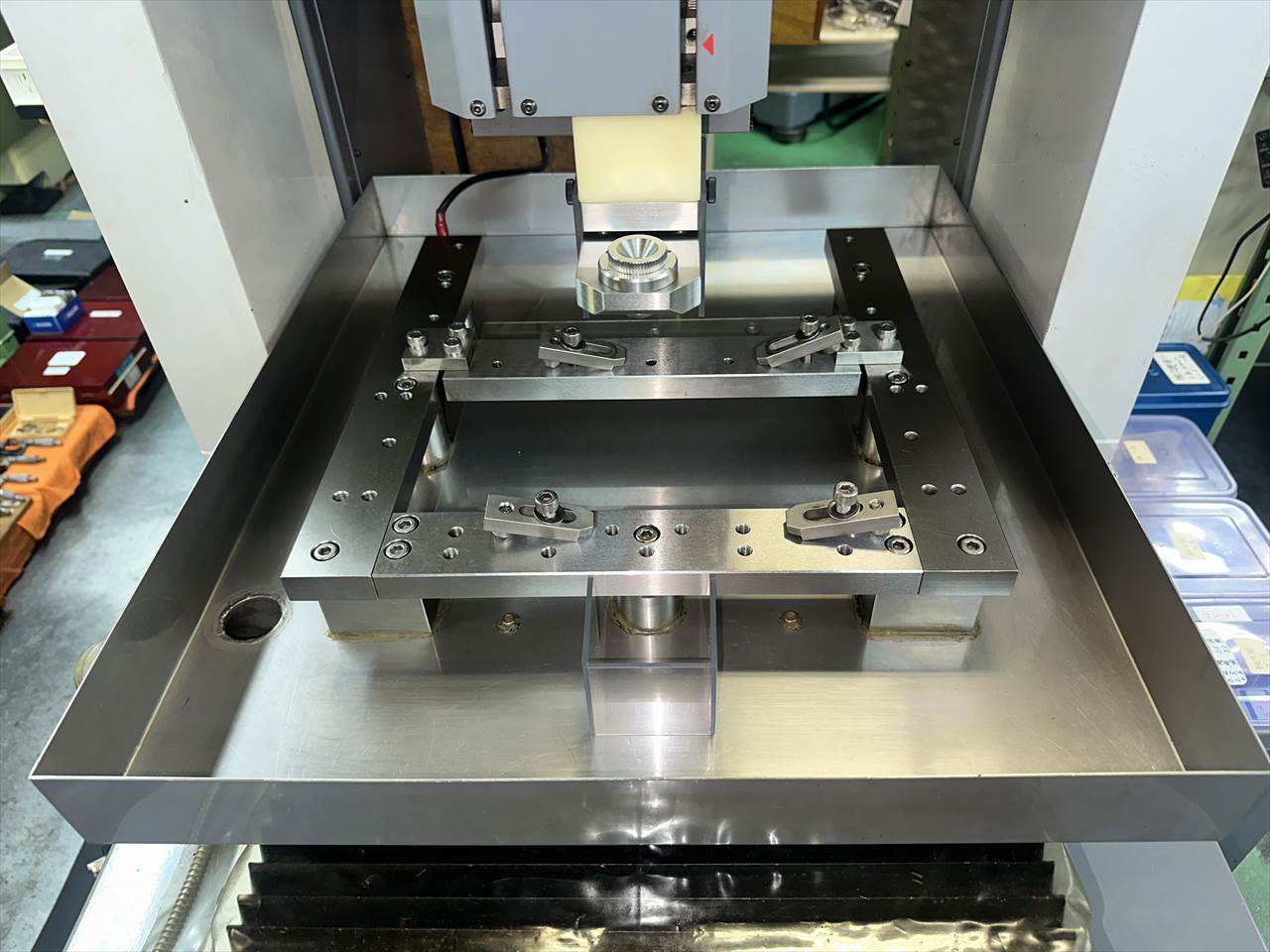

テーブル外形寸法：幅400×奥行400mm
加工槽内形寸法：幅553×奥行647mm
ワークテーブル高さ：64mm
○テーブル移動距離
X軸300×Y軸300mm
○加工物の大きさ
最大積載重量 300㎏ 最大高さ 300mm
○使用電極径
φ0.2～3.0mm
○Z軸サーボ送り距離
400mm
○Z軸加工ヘッド上下距離
300mm
○Z軸サーボ方式
DCサーボ方式（DC servo）
○電極回転装置
DCモータ（DCmotor）
○X、Y軸最少デジタル表示単位 0.005mm Z軸：0.01mm
○加工液タンク容量 20L
○電源部
最大入力：4.5KVA 入力電圧：3相AC200/220V 50/60Hz
最大平均加工電流値：40A パルス発生方式：パワーFET
電流波高値切換：1～8ステップ パルス幅切換：1～99（μsec）
休止時間切換：1～99（μsec）
○機械の大きさ
幅1096×奥行1320×高さ1105mm 機械重量1000kg
|
| 参考資料 |
本ページに概要・仕様を記載しています。下記PDFは参考資料です。
【補足資料】メーカー仕様PDF
|
| 営業からの コメント |

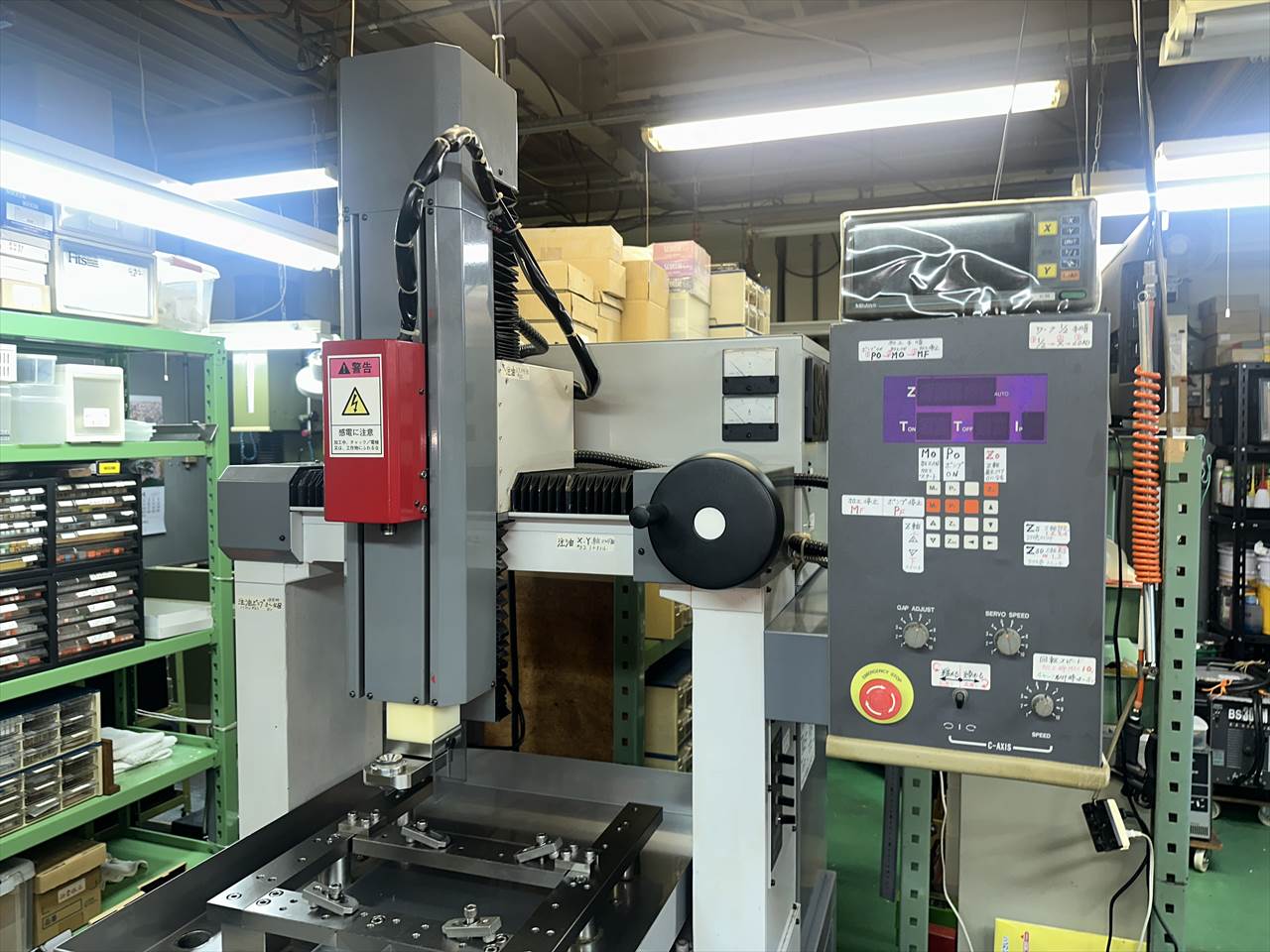

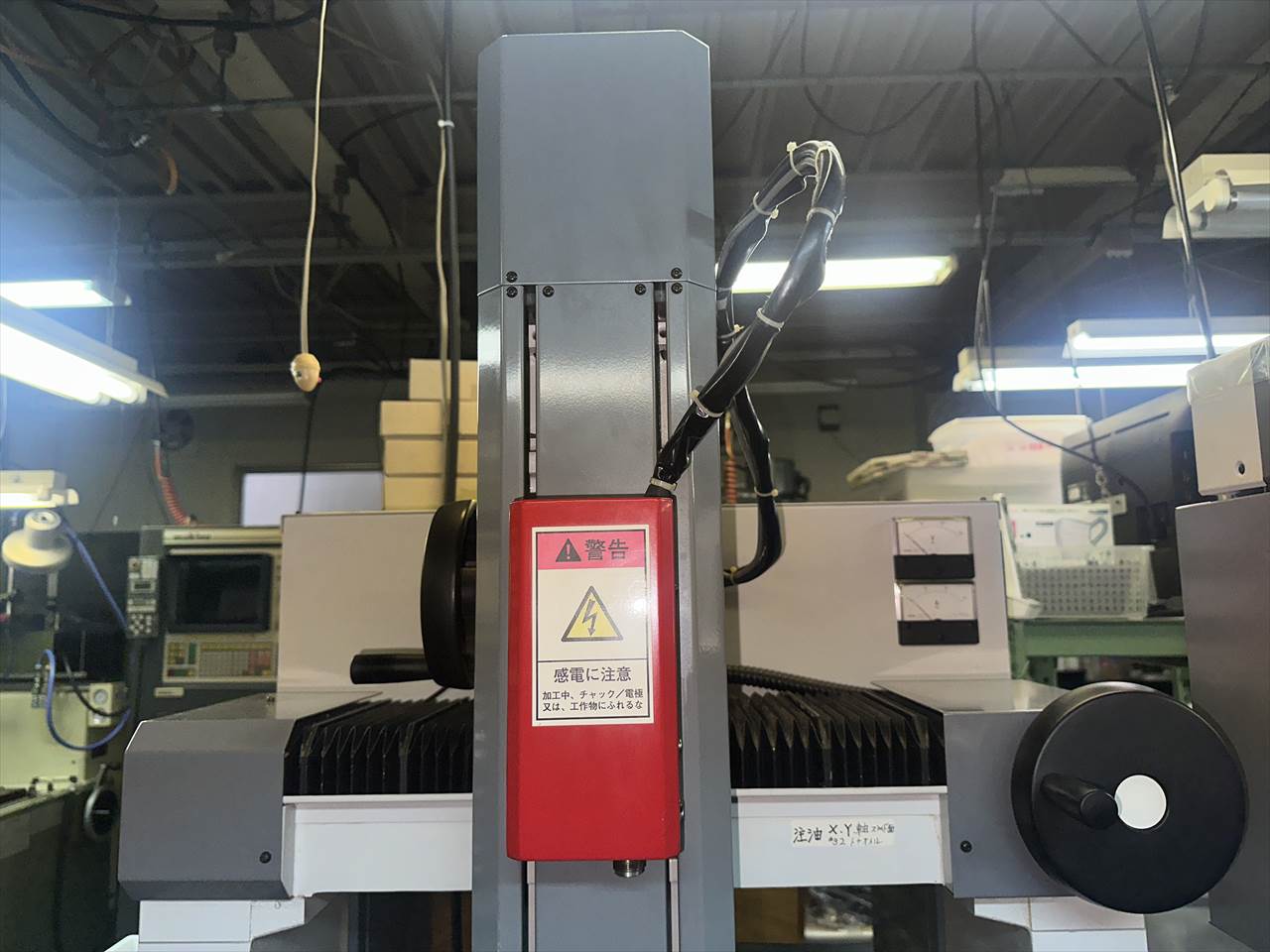

本品は、細穴放電加工機です。
使用用途や適合機種については、仕様・寸法をご確認のうえ、必要に応じてお問い合わせください。
在庫状況は随時変動します。
※ホームページの内容と現品に相違がある場合は、現品を優先させて頂きます。
