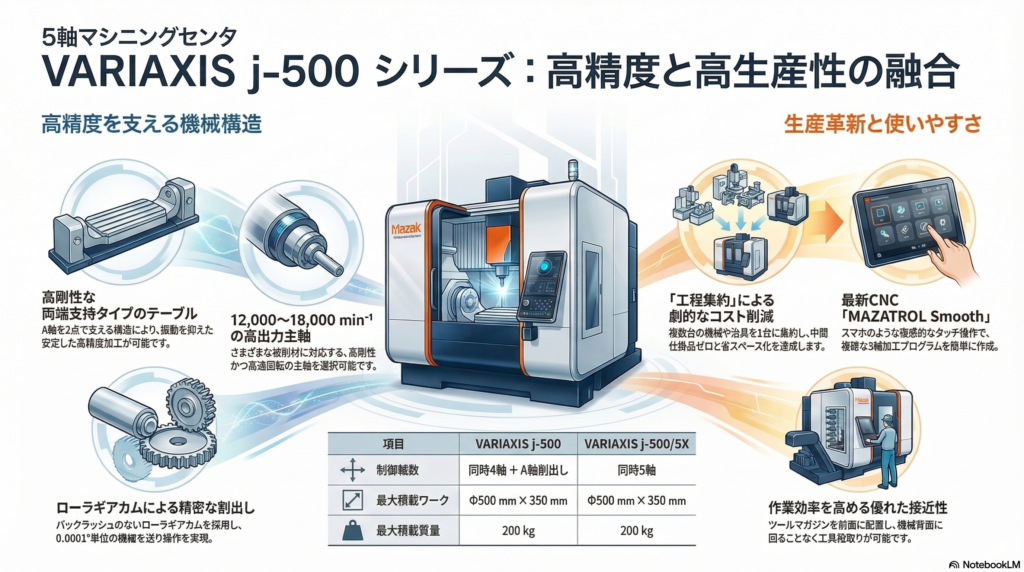

マザックのVARIAXIS j-500シリーズは、BT40クラスにおいて最小のコンパクトな機械設計と、圧倒的な使いやすさを追求した5軸マシニングセンタです。剛性の高い両端支持タイプのチルト・ロータリーテーブルを搭載し、素材から完成品までの全工程をたった1台で完結させる「工程集約」により、生産リードタイムの大幅な短縮と高精度加工を実現します。最新のMAZATROL Smooth CNC装置と19インチタッチパネルが、プログラミングから段取り、実加工までの作業能率を格段に向上させます。
📄 [PDF資料] 仕様・製品情報
マザックのVARIAXIS j-500シリーズは、BT40クラスにおいて最小級のコンパクトな機械設計を実現しながら、高精度な多面加工および同時5軸加工を可能にしたマシニングセンタです。素材から完成品までを1台の機械で完結させる「工程集約」により、生産リードタイムの大幅な短縮やコスト削減、省スペース化を実現し、生産支援のみならず経営支援までを視野に入れた次世代の工作機械となっています。
主要スペック情報
|
項目
|
VARIAXIS j-500
|
VARIAXIS j-500/5X
|
|---|---|---|
|
制御軸数
|
4軸（A軸は割出しのみ）
|
同時5軸
|
|
X軸移動量（左右）
|
350 mm
|
350 mm
|
|
Y軸移動量（前後）
|
550 mm
|
550 mm
|
|
Z軸移動量（上下）
|
510 mm
|
510 mm
|
|
A軸移動量（チルト）
|
-120° ～ +30°
|
-120° ～ +30°
|
|
C軸移動量（旋回）
|
360°
|
360°
|
|
テーブル作業面サイズ
|
Φ500 mm × 400 mm
|
Φ500 mm × 400 mm
|
|
最大積載ワーク寸法
|
Φ500 mm × 350 mm
|
Φ500 mm × 350 mm
|
|
最大積載質量
|
200 kg
|
200 kg
|
|
主軸回転速度
|
12000 min⁻¹（標準）/ 18000 min⁻¹（OP）
|
12000 min⁻¹（標準）/ 18000 min⁻¹（OP）
|
|
主軸テーパ
|
7/24 テーパ No. 40
|
7/24 テーパ No. 40
|
|
工具収納本数
|
18本（標準）/ 30本（OP）
|
18本（標準）/ 30本（OP）
|
|
早送り速度 (X, Y, Z)
|
30 m/min
|
30 m/min
|
|
CNC装置
|
MAZATROL SmoothG
|
MAZATROL SmoothX
|
製品の主な特長
高剛性・高精度を実現する機械構造
- 両端支持タイプテーブル: A軸を両端の2点で支える構造により、高い剛性と安定した高精度加工を実現します。
- ローラギアカムの採用: チルト・ロータリーテーブル（A・C軸）には、精度・剛性・耐久性に優れたローラギアカムを採用し、バックラッシュを排除しています。
- ローラガイド: 直線軸にはローラガイドを採用し、高剛性と動摩擦力の抑制を両立することで、高速性と長寿命を達成しています。
工程集約による生産性の向上
- 1台完結の加工: 複雑な多面形状や3次元曲面加工を1台でこなすため、従来の横形マシニングセンタ2台分の工程を1台に集約し、中間仕掛品や待ち時間をゼロにします。
- 任意の角度での工具交換: テーブルを任意の角度に位置決めしたまま工具交換が可能なため、加工の効率と精度を維持できます。
最新CNC装置「MAZATROL Smooth」
- 19インチタッチパネル: 直感的な操作が可能な大画面タッチパネルを採用し、データ入力やプログラミングの作業能率を飛躍的に高めています。
- 5つのプロセスホーム画面: 段取りから加工、メンテナンスまでの各作業状況を簡単に把握できるインターフェースを搭載しています。
- 3Dアシスト機能: 3D CADデータから直接プログラムを作成したり、3Dモデル上で加工箇所を確認したりすることができ、入力ミスを大幅に削減します。
優れた作業性と自動化対応
- 前面配置のマガジン: ツールマガジンのアクセス位置を機械前面に配置し、工具段取り時の移動距離を短縮しています。
- 広い開口部: 750mmの大きなドア開口部と優れたテーブル接近性により、重いワークの着脱もスムーズに行えます。
- 自動化オプション: 2パレットチェンジャや油圧治具取付準備などのオプションにより、長時間連続運転や自動化ラインへの対応も可能です。
環境への配慮
- 省エネ機能: 消費電力削減のためLED照明を採用し、非運転時のチップコンベアやポンプを自動停止させる機能により、電力消費量を従来比で35%削減しています。
- 廃棄物の削減: 案内面の潤滑にグリス潤滑を採用することで、年間廃棄油量を従来比57%削減しています。
