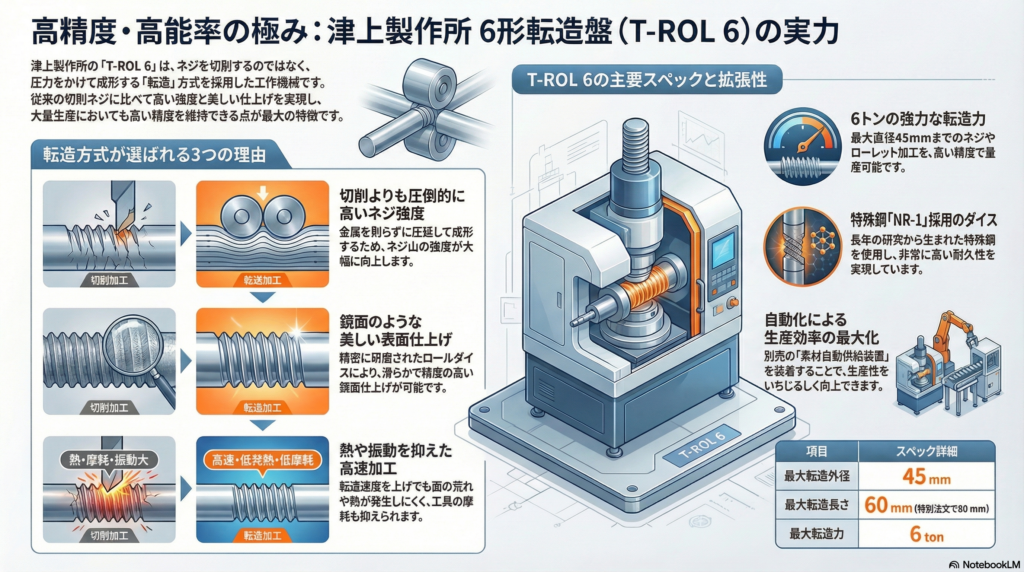

津上製作所の「6形転造盤 (T-ROL 6)」は、創業以来培われた工作機械・測定器・工具の製作技術を結集して生み出された、高精度な油圧式転造盤です。ねじ転造は切削による加工と比較して、製品の強度が著しく高く、表面は美しい鏡面に仕上がるという優れた特性を持っています。本機は最大6トンの転造力を備え、精密ねじをはじめ、ローレットやセレーション加工の量産に最適な一台です。
📄 [PDF資料] 仕様・製品情報
6形転造盤 (T-ROL 6) の主な特長
- 高精度な加工性能: 最大外径45mm、長さ60mm（特別注文で80mm）までの精密ねじ、ローレット、セレーション加工を量産可能です。
- 油圧転造方式の採用: 油圧式を採用することで、美しい仕上がりを実現するとともに、ロールダイスの損耗も僅少に抑えています。
- 調整可能な転造条件: 転造力、転造時間、および転造速度は、加工する製品の材質や形状に応じて柔軟に調整できるため、無理のない最適な加工が可能です。
- 優れた耐久性と操作性: ロールダイスには長年の研究による特殊鋼（NR-1）を使用し、高い耐久性を誇ります。操作も極めて簡単で、誰でも容易に取り扱うことができます。
- 量産への対応: 電気タイマーにより転造時間を一定に保てるほか、素材自動供給装置（特別付属品）を利用することで、さらなる生産性の向上が図れます。
主要諸元（スペック）
|
項目
|
内容
|
備考
|
|---|---|---|
|
転造できるおねじ
|
||
|
最大外径
|
45 mm
|
|
|
最小外径
|
3 mm
|
|
|
最大長さ
|
60 mm
|
特別注文の場合 80 mm
|
|
ピッチ
|
0.5 〜 2.5
|
|
|
転造できる材料
|
||
|
最大引張強さ
|
100 kg/mm²
|
|
|
最小伸び
|
8 %
|
|
|
ねじロールダイス
|
||
|
回転数（2段階）
|
38, 58 rpm (50Hz)
|
|
|
最大外径
|
150 mm
|
|
|
穴の径
|
54 mm
|
|
|
巾（最大）
|
30, 40, 50, 60 mm
|
|
|
主軸軸間の距離
|
最大 180 mm / 最小 125 mm
|
|
|
転造力
|
6 ton
|
|
|
電動機
|
||
|
主軸駆動用
|
1.5 kW (1,500 rpm / 50Hz)
|
|
|
油圧ポンプ用
|
0.75 kW (1,500 rpm / 50Hz)
|
|
|
工作油ポンプ用
|
0.15 kW (3,000 rpm / 50Hz)
|
|
|
大きさ・重量
|
||
|
床面からロール軸中心までの高さ
|
860 mm
|
|
|
所要床面積（間口×奥行）
|
約 1,130 × 905 mm
|
|
|
総高さ
|
1,010 mm
|
|
|
製品重量（電動機を含む）
|
約 1,230 kg
|
付属品
標準付属品
- ロール軸変速用プーリ（1組）
- 間隔片（1組）
- 工具類（1組）
- グリースポンプ（1個）
- 油差し（1個）
- 工具箱（1個）
特別付属品（オプション）
- ねじロールダイス（各種）
- 素材支持刃（各種）
- ねじゲージ（各種）
- センタ台（各種）
- 素材自動供給装置（各種）
津上の転造盤について
津上製作所の転造盤は、6形、15形、20形、25形の4つのラインナップを展開しており、国内の産業界はもちろん海外でも3,000台に近い納入実績があります。長年積み上げた技術と経験に裏打ちされたその性能は、世界の市場で高く評価されています。
