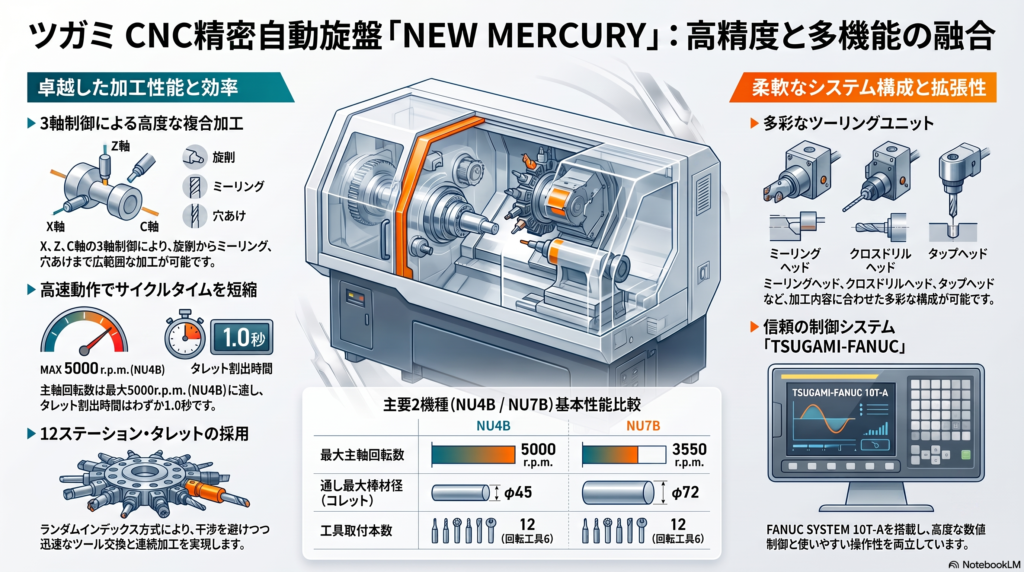

ツガミの「ニューマーキュリー（NEW MERCURY）」シリーズ（NU4B・NU7B形）は、使い易さと高性能を徹底追求したCNC精密自動旋盤です。3軸（X、Z、C軸）制御の採用と12ステーションタレットの搭載により、旋削からミーリング、クロス穴明けまで、高精度な複合加工を高速で実現します。アイドルタイムの削減と加工能率の向上を両立し、小ロットから量産まで、現代の加工現場が求める多様なニーズに柔軟に応える一台です。
📄 [PDF資料] 仕様・製品情報
主要スペック
機械本体の主な仕様は以下の通りです。NU4BとNU7Bでは、主に通し最大棒径や主軸回転速度に違いがあります。
機械本体仕様
|
項目
|
NU4B
|
NU7B
|
|---|---|---|
|
通し最大棒径
|
φ45 mm
|
φ72 mm
|
|
主軸回転速度
|
70～5000 rpm
|
70～3550 rpm
|
|
主軸回転変速
|
54段直接指令（無段）
|
54段直接指令（無段）
|
|
タレット工具取付数
|
12 (回転工具取付面数 6)
|
12 (回転工具取付面数 6)
|
|
タレット対辺距離
|
300 mm
|
300 mm
|
|
移動量 (X軸 / Z軸)
|
135 mm / 190 mm
|
135 mm / 190 mm
|
|
早送り速度 (X軸 / Z軸)
|
8 m/min / 10 m/min
|
8 m/min / 10 m/min
|
|
主軸電動機
|
AC 7.5kW (11kW 30分)
|
AC 7.5kW (11kW 30分)
|
|
機械寸法 (床面積)
|
2565 × 1930 mm
|
2565 × 1930 mm
|
|
機械重量
|
3500 kg
|
3500 kg
|
NC装置仕様 (TSUGAMI-FANUC SYSTEM 10T-A)
|
項目
|
内容
|
|---|---|
|
制御軸
|
3軸 (X, Z, C) 同時3軸制御
|
|
最小設定単位
|
0.001 mm (X軸は直径指定) / C軸 0.001 deg
|
|
補間方式
|
直線補間、円弧補間
|
|
工具補正量
|
32個
|
|
テープ記憶長
|
CMOSメモリ 40m
|
主な特長
3軸制御による高度な複合加工
X、Z軸に加え、主軸回転制御機能（C軸）を標準搭載しています。これにより、主軸回転停止状態でのフライス加工、多方向穴明け、ねじ立て、さらにはリード加工や任意の割出位置での加工が可能です。
加工精度の永続性を追求した設計
主軸の前軸受には超精密3列アンギュラ玉軸受、後軸受には超精密複列円筒コロ軸受を採用しています。ベルト駆動による全速度域での静粛な運転と、高いメンテナンス性を実現しています。
効率を最大化する12ステーションタレット
干渉を最小限に抑えた12角タレットを採用。ランダムインデックス方式により、1ポジションあたり約1.0秒という高速割出が可能です。タレットが最前位置にあっても、チャックとツールホルダが干渉しない設計となっています。
運用性と拡張性
生産効率を向上させる機能
- バックグラウンド編集: 加工中であっても別のプログラムの作成・編集が可能です。
- 高速動作: アイドルタイムを減少させ、高精度能率生産を支えます。
- 機・電・油一体構造: 設置や保守が容易なメンテナンス性に優れた構造です。
多彩なオプションによる無人化対応
自動供給機やロボット、自動計測装置、高精度位置決装置などの取付準備がなされており、将来的な無人運転システムへの拡張もスムーズに行えます。また、チップコンベアや各種ツールヘッド（ドリル、ミーリング、クロスドリル等）などの豊富なアタッチメントが用意されています。
