テクノワシノのカスタム旋盤Cシリーズ（C3・C5）は、「手軽に、便利に、あらゆる加工で大満足」をコンセプトに、「汎用旋盤」「対話型旋盤」「プレイバック旋盤」「CNC旋盤」の4つの機能を1台に凝縮したマルチマシンです。熟練の技が求められるマニュアル加工から、複雑な形状を自動で仕上げるCNC加工まで、1台で変幻自在に対応し、加工現場のあらゆるニーズに応えます。
📄 [PDF資料] 仕様・製品情報

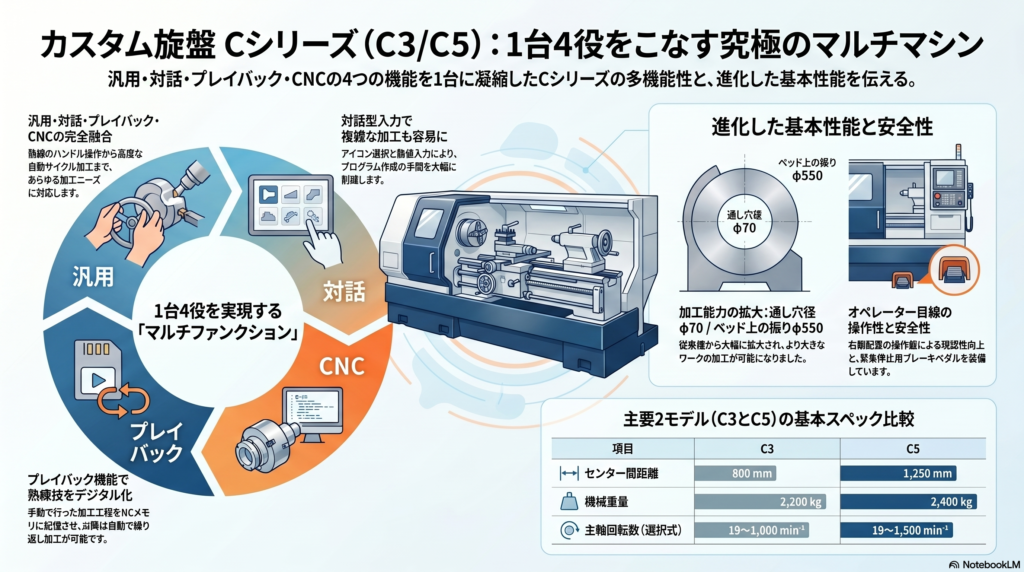

1台4役：変幻自在な加工スタイル
あらゆる加工を1台で完結
Cシリーズは、加工プログラムなしで直感的に操作できるマニュアル加工から、対話形式の入力、さらにはCNCによる自動加工まで、加工の内容に合わせて最適なモードを選択可能です。
- 汎用旋盤機能: ハンドル操作によるベーシックなマニュアル加工。
- 対話型旋盤機能: 大型のカラー画面上で絵文字案内（ガイダンス）に従って入力するだけで、複雑な加工も簡単に行えます。
- プレイバック旋盤機能: マニュアル操作による加工データをCNCメモリーに記憶させ、自動で繰り返し加工が可能です。
- CNC旋盤機能: 必要なデータを入力するだけで、複雑な加工を自動で実行する多彩なサイクル加工を搭載しています。
操作性と安全性の進化
作業者の視点に立ち、視認性と操作性を大幅に向上させています。
- 右側配置のNC操作盤: 作業者から見て右側に配置することで、加工の様子を確認しながらスムーズな操作が可能です。
- 安全性を高めるブレーキペダル: 万が一の際にも、足元の大型ブレーキペダルを踏むことで、プログラム運転中でも瞬時に主軸を停止させることができます。
- シミュレーション機能（D仕様）: 絵文字案内とアニメ描画によるシミュレーションにより、加工前のチェックがスムーズに行えます。
本機主要仕様（C3 / C5）
|
項目
|
単位
|
C3
|
C5
|
|---|---|---|---|
|
能力
|
|||
|
ベッド上の振り
|
mm
|
φ550
|
φ550
|
|
往復台上の振り
|
mm
|
φ340
|
φ340
|
|
センター間距離
|
mm
|
800
|
1,120
|
|
床面よりの心高
|
mm
|
1,120
|
1,120
|
|
主軸
|
|||
|
主軸端形状
|
A2No.6
|
A2No.6
|
|
|
テープ穴
|
MT
|
No.7
|
No.7
|
|
貫通穴径
|
mm
|
φ70
|
φ70
|
|
回転速度変速数
|
段
|
手動16段
|
手動16段
|
|
回転速度
|
rpm
|
23〜1,800
|
23〜1,800
|
|
往復台
|
|||
|
往復台（Z軸）移動量
|
mm
|
650
|
1,110
|
|
横送り（X軸）移動量
|
mm
|
340
|
340
|
|
早送り速度
|
mm/min
|
X軸：6,000 / Z軸：10,000
|
X軸：6,000 / Z軸：10,000
|
|
心押台
|
|||
|
心押軸の直径
|
mm
|
70
|
70
|
|
心押軸の移動量
|
mm
|
150
|
150
|
|
その他
|
|||
|
主軸駆動用電動機
|
kW
|
5.5 – 4
|
5.5 – 4
|
|
本機寸法（幅×奥行）
|
mm
|
1,960 × 1,415
|
2,420 × 1,415
|
|
概略質量
|
kg
|
2,200
|
2,400
|
NC装置の概要（FANUC Series 21i-TA）
|
仕様項目
|
D仕様（D type）
|
S仕様（S type）
|
|---|---|---|
|
表示画面
|
10.4インチカラー液晶
|
7.2インチモノクロ液晶
|
|
プログラム入力方式
|
画面指示による対話入力 / ティーチング / Gコード入力
|
Gコード方式専用
|
|
テープ記憶長さ
|
合計 320m
|
合計 20m
|
|
標準インターフェース
|
RS232C
|
RS232C
|
|
主な機能
|
刃先R補正、工具形状摩耗補正、複合形固定サイクルなど
|
刃先R補正、工具形状摩耗補正など
|
標準・オプション付属品
用途に合わせて、さらに機能を拡張するためのオプションも充実しています。
- 標準付属品: 主軸ブッシュ・固定センタ、カービック刃物台、スプラッシュガード、主軸無段変速、周速一定制御など。
- オプション: 4角自動割り出し刃物台、固定振止/移動振止、心押軸2段切換装置、ボーリングホルダー、切削油用装置、照明装置など。
