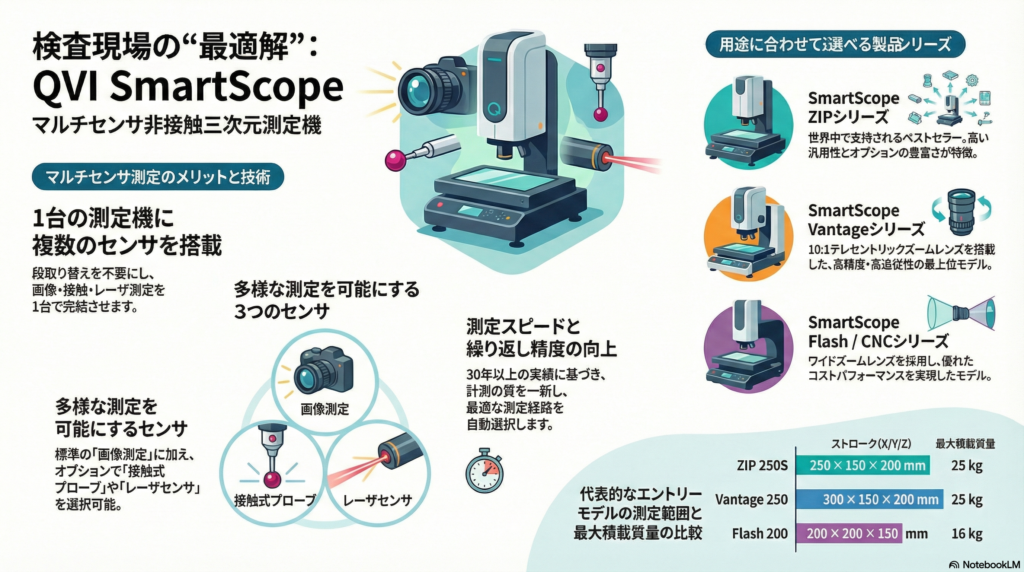

QVI ogp マルチセンサ非接触三次元測定機 SmartScope® シリーズ
SmartScope®は、30年以上の実績を持つマルチセンサ測定のパイオニアです。画像測定を標準装備し、レーザや接触式プローブを組み合わせることで、1台の測定機で多様なアプリケーションに対応します。
主なメリットと特徴
-
測定効率の向上: 1台で複数のセンサを併用でき、段取り替えの手間を削減します。
-
高精度な自動測定: 豊富な自動測定ソフトウェアにより、測定スピードと繰り返し精度を向上させます。
-
省スペース: 複数の測定機能を1台に集約することで、検査現場のスペースを有効活用できます。
主要シリーズ スペック比較表
以下の表は、各シリーズの代表的な性能をまとめたものです。
| シリーズ名 | 特長 | 標準スケール分解能 | 最大ストローク(X/Y/Z) | 最大積載質量 |
| ZIP | 世界中で支持されるベストセラー。自動倍率補正付きカラーカメラ採用 | 0.0001mm | 800×820×200mm | 75kg |
| ZIP Advance | 高精度B/Wカメラ搭載。鏡面もスプレー不要で測定可能な上位モデル | 0.00005mm | 800×820×200mm | 75kg |
| Vantage | 自社開発10:1テレセントリックズームレンズ搭載の最上位モデル | 0.0001mm | 790×815×250mm | 100kg |
| Flash/CNC | ワイドズームレンズを採用したコストパフォーマンスモデル | 0.0005mm | 1500×1500×200mm | 100kg |
| ZIP lite | ZIPシリーズと同じ光学系を採用した、高いコストパフォーマンス | 0.0005mm | 300×300×150mm | 25kg |
拡張性を支えるマルチセンサ（オプション）
用途に合わせて、画像測定以外にも以下のセンサを追加可能です。
レーザセンサ
-
DRSレーザ: 反射型レーザ変位計。
-
TeleStar® Plus TTLレーザ: Vantageモデル専用。高精度・高追従性を備え、鏡面素材もスプレー不要で測定可能。
-
レインボープローブ: 極めて高い分解能を誇るホワイトライトセンサ。
接触式プローブ
-
タッチプローブ TP200: スタイラスの自動格納・交換が可能。
-
スキャニングプローブ SP25: 面に沿って自動追従し、連続測定が可能。
-
フェザープローブ: 超音波振動方式により、1mg以下の微細な接触力で測定。
選択可能な自動測定ソフトウェア
-
ZONE3®: 3D-CADモデルを活用し、グラフィカルな操作で測定プログラムを作成可能。
-
MeasureMind® 3D Multisensor: 複雑なマルチセンサ測定をシンプルに操作できる汎用ソフト。
-
Measure-X®: 画像測定から自動測定までをマウス操作で直感的に行えるソフトウェア。
