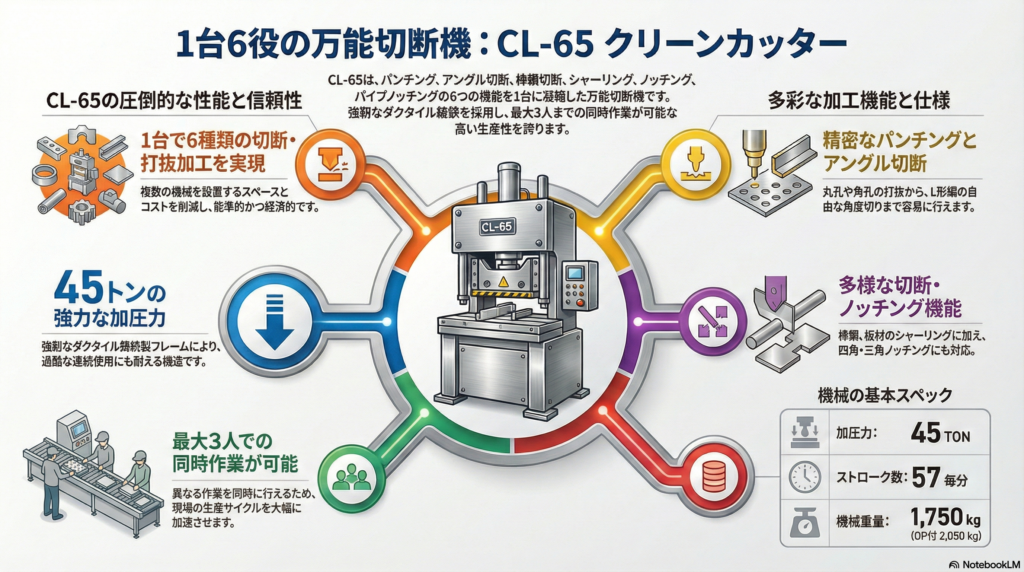

1台で6役の多才。現場の効率を劇的に変える「CL-65 クリーンカッター」
昭和精工の「CL-65 クリーンカッター」は、**「ポンチング」「L形鋼切断」「棒鋼切断」「シャーリング」「ノッチング」「パイプノッチング（特別付属）」**という6種類の切断・打抜加工を、わずか1台で実現する多機能マシンです。
CL-65 クリーンカッター 主要スペック
本機の基本仕様および加工能力は以下の通りです。
基本仕様
|
項目
|
スペック
|
|---|---|
|
加圧能力
|
45 TON
|
|
ストローク数
|
57 回/分
|
|
ストローク長
|
30 mm
|
|
モーター出力
|
2.2 kW
|
|
機械寸法（巾×長×高）
|
850 × 1,600 × 1,750 mm
|
|
機械重量
|
1,750 kg (OP付 2,050 kg)
|
加工能力（標準品）
|
加工種類
|
最大加工寸法・能力
|
|---|---|
|
ポンチング
|
最大径 25φ × 厚 16t
|
|
L鋼切断（90°）
|
100 × 100 × 13 mm
|
|
L鋼切断（45°）
|
75 × 75 × 9 mm
|
|
棒鋼切断（丸棒）
|
38φまで（標準 4, 5, 6, 7分 1用穴付）
|
|
シャーリング
|
300 × 9 mm（切落）
|
|
ノッチング（三角）
|
100 × 50 × 9 mm
|
|
ノッチング（四角）
|
75 × 75 × 9 mm
|
📄 [PDF資料] 仕様・製品情報
本機の主な特徴
1台で6種類の切断・打抜加工を実現
CL-65は、以下の6つの機能を1台のコンパクトなボディに凝縮した多機能マシンです。
1. ポンチング：丸穴、長穴、角穴などの打抜加工。
2. L形鋼切断（アングル切断）：自由な角度で能率的な切断が可能。
3. 棒鋼切断：丸棒・角棒の切断。
4. シャーリング：板材の切断加工。
5. ノッチング：四角・三角の切り欠き加工。
6. パイプノッチング：特別付属品により対応（P.A.T製品）。
最大3人での同時作業が可能
効率的な設計により、異なる加工箇所を配置することで、最大3人が同時に作業を行っても支障なく稼働できます。限られた作業時間内での生産性を劇的に向上させます。
独自技術による「強靭なボディ」と「高い信頼性」
• ダクタイル鋳鉄（FCD）の採用：フレームやギヤーなどの主要部品には、自社の鋳造技術によるダクタイル鋳鉄を使用し、適切な熱処理を施すことで、永久連続使用にも耐えうる抜群の強靭さを備えています。
• クラッチ故障の解消：シャーリングの専門技術を応用し、特有の弱点をすべて解決。故障の心配なく安心して使用できます。
• 集中潤滑方式：1ヶ所に給油するだけで、すべての箇所への潤滑が完了。メンテナンスの能率を大幅に高めています。
