本ページでは、高い加工精度と操作性で定評のある岡本工作機械製作所製の精密平面研削盤「PSG63」の詳細仕様をご紹介します。中古機械の導入をご検討中の方や、本機のスペックを詳細に確認したい方は、ぜひ下記の情報をご活用ください。

主要なモデルの機械本体仕様をまとめています。

項目	MW100G	MW120G	MW200G	MW300G	MS50G	MS100G
主軸の数	2	2	2	2	1	1
チャックサイズ	6インチ	6, 8インチ	10インチ	10, 12インチ	6インチ	10インチ
刃物台ステーション数	8 x 2	8 x 2 (12可)	10 x 2 (12可)	10 x 2 (15可)	8	10
主軸回転数 (標準A)	45-4500 rpm	45-4500 rpm	24-2400 rpm	35-3500 rpm	45-4500 rpm	24-2400 rpm
主電動機 ACモータ	5.5 kW / 連続	7.5 kW / 30分	15 kW / 30分	18.5 kW / 30分	5.5 kW / 連続	15 kW / 30分
総重量 (ローダ含む)	3,500 kg	4,500 kg	7,000 kg	10,700 kg	2,200 kg	3,800 kg

📄 [PDF資料] 仕様・製品情報

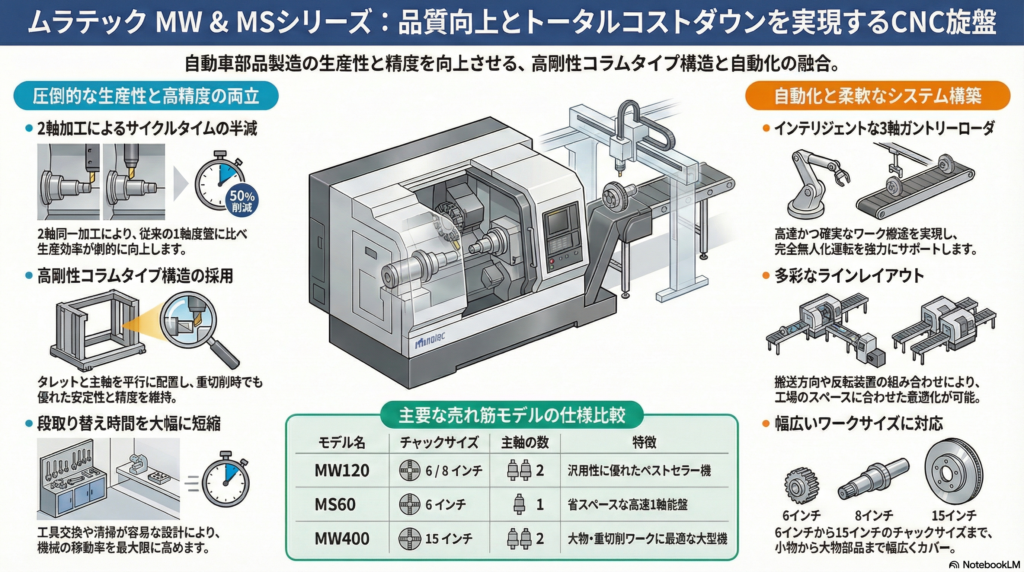

MWシリーズ（CNC平行2軸旋盤）

伝統の高剛性・高精度を保証するコラムタイプ／タレットバー構造をベースにした2軸旋盤です。2軸同一加工によるサイクルタイムの短縮や、反転仕様による表裏連続加工など、生産の合理化を実現します。

MSシリーズ（CNC高速1軸旋盤）

ライン構築に優れた特長を発揮するシステム志向の高速1軸旋盤です。平行2軸旋盤MWシリーズとのコンビネーションにより、極小のラインを構築できる省スペース型設計が特徴です。

高剛性・高精度を実現するタレットバー方式

タレットと主軸が平行に配置された伝統的なコラムタイプ／タレットバー方式を採用しています。

• 高い剛性: 円筒スライドのタレットバーは、長いスパンでサポートされるため、高い剛性と耐久性を誇ります。

• 切削性能: 強力切削を可能にするとともに、切削エリアにスライド面がなく、切削処理にも優れたメンテナンスフリー構造です。

安定した強力・高速主軸

熱対称構造のヘッドスタックに、アンギュラコンタクトと複列円筒コロ軸受をバランスよく配置しています。

• 保護機能: 主軸前面のシール部をエアパージすることで、切削油や微細な切り粉の侵入を防ぎ、主軸ベアリングを長期にわたって保護します。

高速・高精度な大型タレット

カービックカップリングによるクランプで割出し精度が高く、高い剛性を発揮します。高速割出しと高速インデックスにより、非切削時間を短縮し、アイドルタイムの低減に寄与します。
