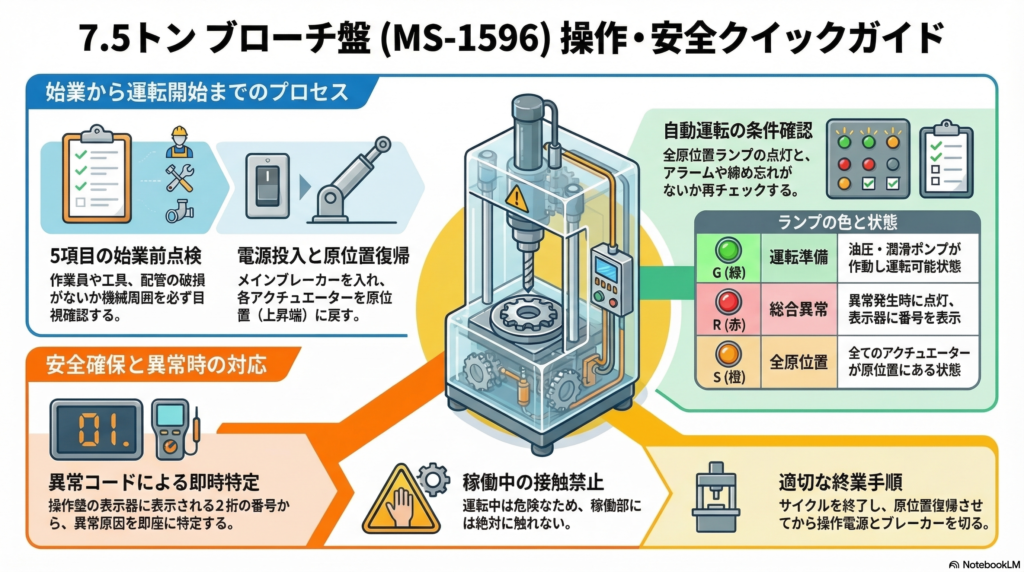

山陽マシン株式会社製のブローチ盤「7.5MB800ST」は、精密な内径加工や成形加工を効率化するために設計された、推力7.5トン、ストローク800mmの産業用機械です。高度な自動化に対応しており、単独での運転はもちろん、搬送ロボットとの連動による連続自動加工も可能です。本ガイドでは、安定した加工品質の維持と安全な運用のために、本機の主要なスペックや操作体系、異常時の対応方法を整理して解説します。
📄 [PDF資料] 仕様・製品情報
主要製品仕様
本機の基本情報は以下の通りです。
|
項目
|
内容
|
|---|---|
|
機械名
|
7.5TON 800ST ブローチ盤
|
|
機械型式
|
7.5MB800ST
|
|
機械番号
|
MS-1596
|
|
製造メーカー
|
山陽マシン株式会社
|
|
製造年月
|
2005年12月
|
|
公称能力
|
7.5 TON
|
|
ストローク
|
800 mm
|
|
機械寸法（高さ）
|
3,300 mm
|
|
機械寸法（幅）
|
1,000 mm
|
|
機械寸法（奥行）
|
1,997 mm
|
主な機能と運転モード
柔軟な運転モードの選択
操作盤の選択スイッチにより、作業状況に合わせた3つの運転モードを切り替えることができます。
- 手動モード: 各アクチュエーターを個別に動かします。機械の目視点検や調整、刃具の交換時に使用します。
- 単自（単独自動）モード: セットしたワーク1個の加工を自動で行い、完了後に停止します。
- 自動（連動）モード: 前後の工程機械や搬送ロボットと連動し、連続して自動加工を行います。
安全装置とインターロック
機械の破損や人身事故を防ぐため、以下の安全機能が搭載されています。
- 手動インターロック: 手動操作時に、一定の条件が揃わない限りアクチュエーターが動かないよう制限し、軸やシリンダーの衝突を未然に防ぎます。
- 非常停止ボタン: 押すことで機械を即座に全停止状態にします。
異常コード一覧
操作盤の「異常コード表示器」に数字が表示された場合、以下の内容に基づいて対応が必要です。
|
コード番号
|
名称
|
内容・備考
|
|---|---|---|
|
00
|
正常
|
通常の状態です
|
|
01
|
PC異常
|
シーケンサ等の制御系トラブル
|
|
03
|
エアー元圧異常
|
供給エアー圧力が規定値以下
|
|
04
|
油圧ポンプ過負荷
|
メインポンプの過負荷保護作動
|
|
11
|
刃具残り
|
加工後の刃具の状態に異常あり
|
|
12
|
刃具交換
|
刃具の使用回数が設定上限に到達
|
|
19
|
非常停止
|
非常停止ボタンが押された状態
|
|
20
|
ツールリフター動作異常
|
リフターの昇降トラブル
|
|
21
|
ブローチ動作異常
|
ブローチ本体の動作トラブル
|
保守管理と日常点検
安定した稼働を維持するために、以下の管理が重要です。
給油管理
機械の寿命を延ばすため、「給油管理基準書」に基づいた定期的な潤滑管理が必要です。主要な構成部品（ツールリフター、ブローチなど）への適切な給油を維持してください。
定期点検項目
- 始業点検: 運転前に配線・配管の破損がないか、作業員や障害物が周囲にないかを確認します。
- 原位置復帰: 電源投入時や非常停止解除後は、必ずツールリフターとブローチを上昇端（原位置）に戻す操作を行います。
- 品質検査: 長時間の稼働による微小なずれを確認するため、定期的にワークの品質検査を実施してください。
