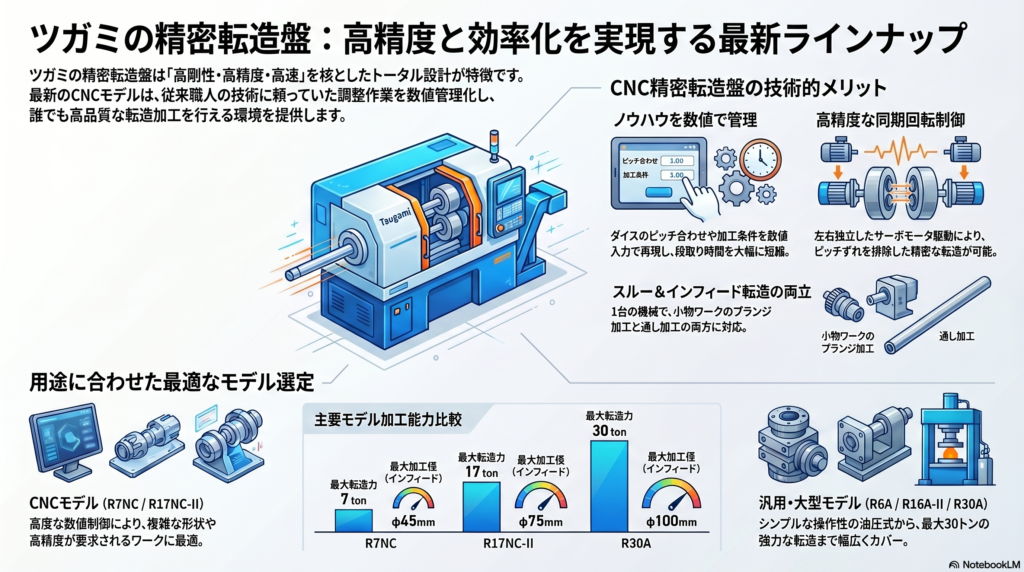

ツガミの精密転造盤Rシリーズは、**「高精度（HIGH ACCURACY）」「高速（HIGH SPEED）」「高剛性（HIGH RIGIDITY）」**を極めた、トータル設計の加工機です。特にCNCモデルにおいては、これまで熟練工のノウハウに頼っていたピッチ合わせなどの調整作業を数値管理できるため、段取り時間を大幅に短縮し、誰でも安定した高精度転造を行うことが可能です。
📄 [PDF資料] 仕様・製品情報
精密転造盤 Rシリーズ 主要諸元比較表
Rシリーズの代表的な5モデルのスペック比較は以下の通りです。
|
項目
|
R7NC (CNC)
|
R17NC-Ⅱ (CNC)
|
R6A (油圧)
|
R16A-Ⅱ (油圧)
|
R30A (CNC)
|
|---|---|---|---|---|---|
|
転造力
|
7ton
|
17ton
|
6ton
|
16ton
|
30ton
|
|
最大加工径（インフィード）
|
φ45mm
|
φ75mm
|
φ45mm
|
φ75mm
|
φ100mm
|
|
最大加工径（通し転造）
|
φ10mm
|
φ40mm
|
–
|
φ40mm
|
–
|
|
最大加工長さ（インフィード）
|
60mm
|
150mm
|
60(100)mm
|
150mm
|
300mm
|
|
主軸回転数
|
1〜195min⁻¹
|
1〜95min⁻¹
|
38.45.58.70min⁻¹
|
20〜71min⁻¹
|
24, 38, 60, 92
|
|
主軸モータ
|
サーボ 2.2kW×2
|
サーボ 2.7kW×2
|
1.5kW 4P
|
7.5kW インバータ
|
11kW 4P
|
|
機械の大きさ (W×D)
|
1,245×940mm
|
1,986×1,370mm
|
1,245×790mm
|
1,760×1,220mm
|
2,125×1,405mm
|
|
機械質量
|
1,500kg
|
3,200kg
|
1,000kg
|
2,700kg
|
4,300kg
|
CNC精密転造盤の主な特長（R7NC / R17NC-Ⅱ / R30A）
ノウハウを数値管理し、段取り時間を短縮
従来の転造盤では難しかったダイスのピッチ合わせを、画面上の数値入力で行うことができます。また、加工条件や寸法補正のデータを数値として保存できるため、リピート注文時の条件再現が容易になり、段取りの効率が飛躍的に向上します。
独立サーボ駆動による高精度転造
左右の主軸を独立したサーボモータで駆動し、同期回転制御を行うことで、ピッチずれを排除した高品質な転造を実現します。さらに、油圧レス設計（一部モデル）により、温度変化による加工精度への影響を最小限に抑えています。
1台で多様な転造ニーズに対応
R7NCやR17NC-Ⅱは、標準のインフィード仕様に加え、オプション（B仕様）を追加することで**通し転造（スルーフィード）**にも対応可能です。これにより、小物ワークから長尺物の転造まで、幅広い加工を1台でカバーできます。
油圧転造盤の特長（R6A / R16A-Ⅱ）
シンプルかつ高剛性な設計
油圧駆動を採用したR6AやR16A-Ⅱは、高剛性な本体をベースに、安定した加工性能を発揮します。シンプルながら信頼性が高く、大量生産現場での活用に適しています。
メンテナンス性と拡張性
- 保守の容易さ： マグネットセパレーターを標準装備（R17NC-Ⅱ等）しており、切粉の処理が容易です。また、ボールネジへの自動給油機能により、長期間安定して稼働します。
- 自動化対応： ツーリングゾーンが広く設計されているため、自動供給装置（ローダー）などの周辺機器との組み合わせが容易で、無人化ラインへの組み込みにも対応します。
- 制御装置： CNCモデルには信頼性の高い「FANUC 0i-MF」を採用しており、高度な位置決め制御を可能にしています。
