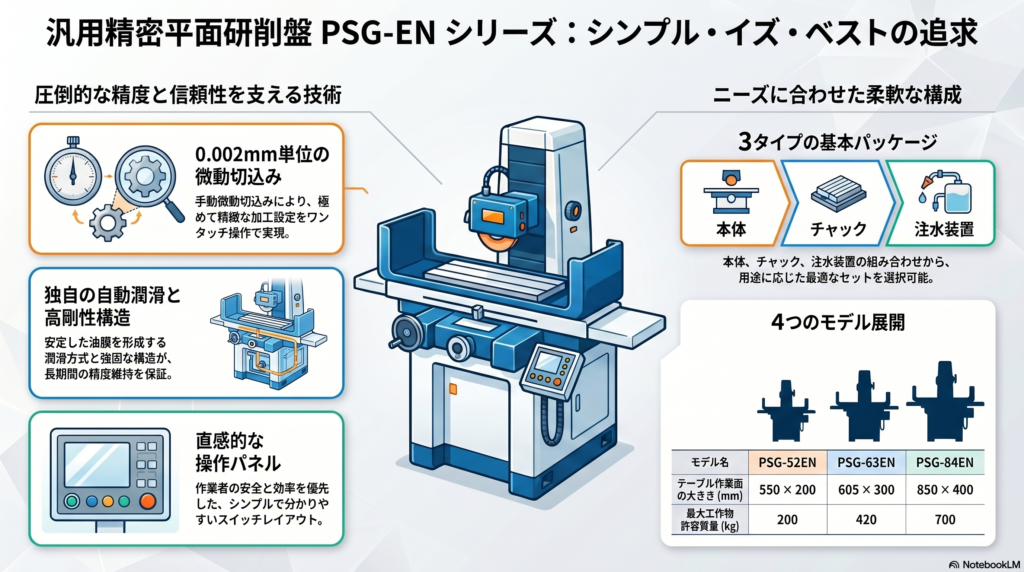

岡本工作機械製作所の「PSG-ENシリーズ」は、**「シンプル・イズ・ベスト」と「圧倒的なコストパフォーマンス」**を追求した、汎用精密平面研削盤のエコノミーニュータイプです。3タイプの基本パッケージと豊富なオプションを組み合わせることで、使い勝手の良い精密研削加工をより身近なものにしています。
📄 [PDF資料] 仕様・製品情報
PSG-ENシリーズの主な特徴
1. 確実な上下自動送りと容易な手動微動切込み
- 自動切込み送り量は、切込み量調節ネジにより0.002〜0.03mmの範囲で設定可能です。
- 全自動サイクルで定寸点に達するとテーブルが自動右端停止します。
- 操作盤上の寸動ボタンにより、手動微動切込みもワンタッチで操作できます。
2. 信頼性の高いテーブル前後・左右送り
- 前後自動送りは、ボールネジと高精度オイルモータの組み合わせにより、正確な反転位置設定が可能です。
- テーブルドックとサドル内蔵の無接点スイッチを合わせることで、スムーズで静かな反転と作業者の安全を確保しています。
3. 独自の自動潤滑機構と高剛性機械構造
- 油圧ユニットをコンパクトに内蔵し、油圧・潤滑兼用のため保守が容易です。
- 落差式自動潤滑方式の採用により、案内面内の浮上がり対策も万全です。
- トイシ軸には、軸方向の伸びが少ないアンギュラコンタクトベアリングを採用した高精度タイプを搭載しています。
- サドルの前後案内面はV-Vタイプを採用しています。
主要諸元（スペック表）
|
項目
|
単位
|
PSG-52EN
|
PSG-63EN
|
PSG-64EN
|
PSG-84EN
|
|---|---|---|---|---|---|
|
テーブル作業面の大きさ
|
mm
|
550×200
|
605×300
|
605×440
|
850×400
|
|
最大移動量（手動：左右×前後）
|
mm
|
650×230
|
750×340
|
750×480
|
950×440
|
|
テーブル上面からトイシ下面距離
|
mm
|
47.5〜397.5
|
47.5〜347.5
|
47.5〜347.5
|
47.5〜547.5
|
|
工作物許容質量（チャック含む）
|
kg
|
200
|
420
|
420
|
700
|
|
左右送り速度（平均）
|
m/min
|
0.3〜25
|
0.3〜25
|
0.3〜25
|
3.0〜25
|
|
自動切込送り量（トラバース＆プランジ）
|
mm
|
0.002〜0.03
|
0.002〜0.03
|
0.002〜0.03
|
0.002〜0.03
|
|
トイシ寸法（外径×幅×内径）
|
mm
|
φ205×19×φ50.8
|
φ355×38×φ127
|
φ355×38×φ127
|
φ355×38×φ127
|
|
トイシ軸用モータ
|
kW/P
|
1.5/2
|
3.7/4
|
3.7/4
|
3.7/4
|
|
機械質量（正味）
|
kg
|
1,500
|
1,900
|
2,300
|
3,200
|
パッケージと付属品
ニーズに合わせて3種類の基本パッケージが用意されています。
基本パッケージ構成
- パッケージA： 本体 ＋ 電磁チャック
- パッケージB： 本体 ＋ 電磁チャック ＋ 注水装置
- パッケージC： 本体 ＋ 電磁チャック ＋ 注水装置マグネチックセパレータ付
標準付属品
- GRIND-X磁石 (15×60H2G)
- トイシフランジ（締付、抜取ナット付）
- 卓上式ドレッサ（ダイヤモンドツール付）
- 標準工具および工具箱
- 基礎ボルトおよび受皿
- 防水カバー
- 脱磁コントローラ（自動式 MA-3B）
外形寸法（設置スペースの目安）
|
型番
|
全長(A)
|
全幅(B)
|
全高(H)
|
|---|---|---|---|
|
PSG-52EN
|
2,400mm
|
1,444mm
|
1,728mm
|
|
PSG-63EN
|
2,625mm
|
1,875mm
|
1,768mm
|
|
PSG-64EN
|
2,625mm
|
1,875mm
|
1,768mm
|
|
PSG-84EN
|
3,310mm
|
2,360mm
|
2,018mm
|
