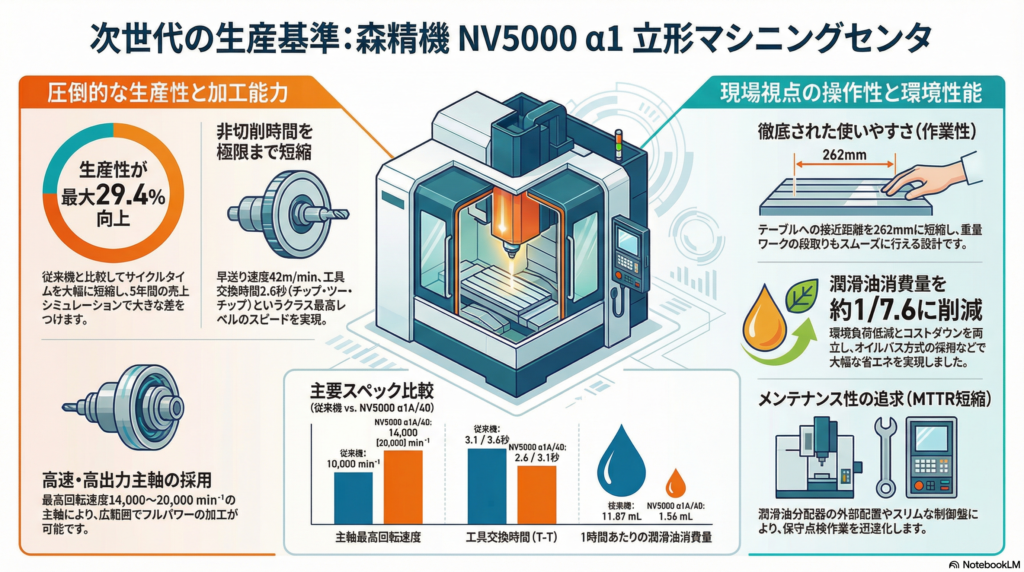

森精機製作所（現・DMG森精機）の「NV5000シリーズ」は、高い信頼性と圧倒的な加工精度で、長年にわたりマシニングセンタのスタンダードとして支持されてきたモデルです。独自のDCG（重心駆動）テクノロジーを搭載し、振動の抑制と高速な追従性を両立させているのが最大の特徴です。本記事では、NV5000シリーズの主要スペックや機械構造、導入するメリットについて詳しく解説します。
森精機製作所 NV5000シリーズ 主要スペック
NV5000シリーズの主な仕様は以下の通りです。
| 項目 | NV5000A/40 | NV5000B/40 |
| 移動量 (X / Y / Z軸) | 800 / 510 / 510 mm | 1,020 / 510 / 510 mm |
| テーブル上面から主軸端面までの距離 | 150 ～ 660 mm | 150 ～ 660 mm |
| テーブル作業面の大きさ | 1,100 × 600 mm | 1,320 × 600 mm |
| テーブル最大積載質量 | 1,000 kg | 1,200 kg |
| 主軸最高回転速度 | 8,000 min⁻¹ (OP: 14,000 / 20,000) | 8,000 min⁻¹ (OP: 14,000 / 20,000) |
| 主軸テーパ穴 | 7/24テーパ No.40 | 7/24テーパ No.40 |
| シャンク形式 | BT40 (OP: CAT40 / DIN40) | BT40 (OP: CAT40 / DIN40) |
| 工具収納本数 | 30本 (OP: 60 / 90 / 120) | 30本 (OP: 60 / 90 / 120) |
| 早送り速度 (X, Y, Z) | 42, 42, 42 m/min | 42, 42, 42 m/min |
| 機械の高さ | 2,602 mm | 2,602 mm |
| 設置床面積 (幅×奥行) | 2,410 × 2,360 mm | 2,823 × 2,360 mm |
| 機械質量 | 6,500 kg | 7,300 kg |
NV5000シリーズの主な特徴
高剛性と高精度を両立する機械構造
-
DCG（重心駆動）テクノロジーの採用: 振動を抑制し、追従性を大幅に向上させています。
-
高剛性ベッド: 解析に基づいたリブ構造を採用し、重切削時でも安定した精度を維持します。
-
熱変位対策: 主軸冷却構造など、長時間の運転でも高い加工精度を保つための熱対策が施されています。
高速・高性能な主軸と送り機構
-
最高回転速度の選択肢: 標準の8,000 min⁻¹に加え、高速加工ニーズに応じた14,000 min⁻¹や20,000 min⁻¹も選択可能です。
-
高速ATC: ツール・トゥ・ツール（T to T）の時間を短縮し、非加工時間を最小限に抑えています。
-
高加速度送り: X/Y/Z全軸で高い加減速性能を誇り、微細な形状加工から高速切削まで幅広く対応します。
優れた操作性とメンテナンス性
-
DDRT（ダイレクト・ドライブ・ロータリー・テーブル）: オプションで高速・高精度な割り出しが可能なDDRTを搭載可能です。
-
チップ処理性能: 大容量の切りくずを効率的に排出するチップコンベヤ構成が選択でき、連続稼働をサポートします。
-
MAPPS Ⅲ 操作パネル: 視認性と操作性に優れた独自のインターフェースにより、複雑なプログラミングもスムーズに行えます。
