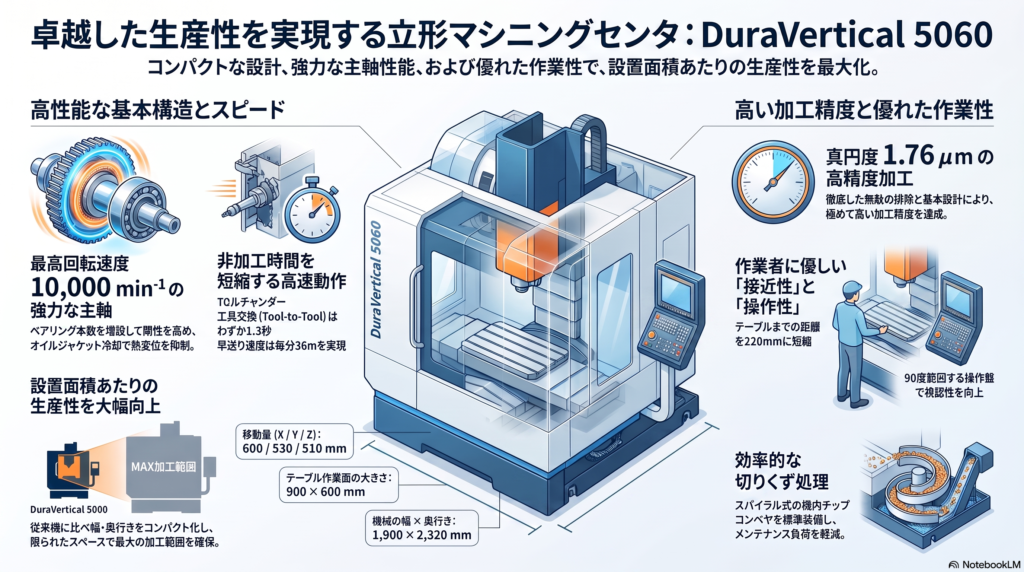

森精機の「DuraVertical 5060」は、クラスを超えた広い加工スペースと、高精度・高剛性をコンパクトなボディに凝縮した、信頼性の高い立形マシニングセンタです。従来機に比べ設置面積を抑えつつ、生産性を最大限に高める設計がなされており、段取りのしやすさやメンテナンス性にも優れた、現場志向の一台です。
📄 [PDF資料] 仕様・製品情報
主要スペック情報
機械の基本仕様および能力を以下の表にまとめました。
1. 移動量およびテーブル仕様
|
項目
|
仕様内容
|
|---|---|
|
X軸移動量（テーブル左右）
|
600 mm
|
|
Y軸移動量（サドル前後）
|
530 mm
|
|
Z軸移動量（主軸頭上下）
|
510 mm
|
|
テーブル作業面の大きさ
|
900 × 600 mm
|
|
テーブル最大積載質量
|
500 kg
|
|
テーブル上面から主軸端面までの距離
|
150 ～ 660 mm
|
2. 主軸および送り速度
|
項目
|
仕様内容
|
|---|---|
|
主軸最高回転速度
|
10,000 min⁻¹
|
|
主軸テーパ穴
|
No.40 (BT40)
|
|
主軸用電動機（5分/連続）
|
15 / 11 kW
|
|
早送り速度（X・Y / Z）
|
36,000 / 20,000 mm/min
|
|
切削送り速度
|
1 ～ 20,000 mm/min
|
3. 工具交換装置（ATC）
|
項目
|
仕様内容
|
|---|---|
|
工具収納本数
|
30 本
|
|
工具交換時間（Tool-to-Tool）
|
1.3 秒
|
|
工具交換時間（Chip-to-Chip）
|
最小 3.46 秒 / 最大 9.20 秒
|
|
最大工具径（隣接工具あり / なし）
|
φ80 / φ125 mm
|
|
最大工具質量 / 工具最大長さ
|
8 kg / 300 mm
|
4. 機械の大きさ・質量
|
項目
|
仕様内容
|
|---|---|
|
機械の幅
|
1,900 mm
|
|
機械の奥行き
|
2,320 mm
|
|
機械の高さ（床面から）
|
2,674 mm
|
|
機械質量
|
5,800 kg
|
主な特長と機能説明
徹底した無駄の排除とコンパクト設計
「DuraVertical 5060」は、従来機と比較して幅・奥行きともに大幅なコンパクト化を実現しています。単位面積あたりの生産性を向上させる一方で、各軸の移動量を最大限に確保することで、多彩なワークに対応可能な広い加工スペースを有しています。
高剛性・高精度な加工能力
- 主軸の信頼性: 主軸剛性を向上させるため、ベアリング本数を従来機より増設。主軸まわりにはオイルジャケットを配し、熱変位を抑制しています。
- 高精度加工の実績: 実測値として真円度 1.76μm という極めて高い精度を誇ります（被削材A5052、φ90mm加工時）。
- 切削能力の目安: フェースミル（φ80mm）で 302 mL/min、ドリル（φ35mm）で 59 mL/min の切削除去量を実現しています。
優れた作業性と保守性
現場での使い勝手を追求した数々の設計が盛り込まれています。
- 高い接近性: 機械前面からテーブルまでの距離を220mmと短く設定しており、段取り作業が容易です。
- 広いドア開口部: 640mm（自動ドア仕様は630mm）の開口幅を確保し、ワークの搬入や機内作業をスムーズに行えます。
- 切りくず処理: スパイラル式の機内チップコンベヤを標準装備しており、高い切りくず処理能力を備えています。
- 可動式操作盤: 0〜90°まで旋回可能な操作盤を採用し、オペレーティング時の視認性と使いやすさを向上させています。
搭載NC装置：MSC-504
制御装置には「MSC-504」を採用しており、4軸の同時制御（オプション対応含む）や、高速・高精度な輪郭制御、多彩なプログラム支援機能を備えています。CFカードやRS-232-Cなど、外部入出力インターフェースも充実しています。
