納入台数No.1！形鋼加工の信頼を支える「タイトウ カットオフマシン STシリーズ」
大東精機は、形鋼用カットオフマシンのトップメーカーとして、長年にわたり業界をリードしてきました。当社のベストセラーである「STシリーズ」は、永年の形鋼加工におけるノウハウを凝縮して設計されており、抜群の信頼性と優れた操作性を兼ね備えています。
主要スペック一覧
タイトウSTシリーズの主要な仕様は以下の通りです。小型機から大型機まで、加工ニーズに合わせたラインナップが展開されています。
|
項目
|
ST3540型
|
ST4565型
|
ST5070型
|
ST6090型
|
|---|---|---|---|---|
|
最大切断寸法 (mm)
|
幅400×高さ260
|
幅660×高さ300
|
幅750×高さ350
|
幅1,000×高さ500
|
|
鋸刃寸法 (mm)
|
1.06×32×4,120
|
1.06〜1.4×38×5,030
|
1.06〜1.4×38×5,450
|
1.27〜1.6×50×7,600
|
|
鋸刃速度 (60Hz)
|
27, 34, 42, 52, 64, 80 (6段)
|
27, 34, 42, 52, 64, 80 (6段)
|
27, 34, 42, 52, 64, 80 (6段)
|
19 〜 150 (無段)
|
|
鋸刃モーター (kw)
|
3.7
|
3.7
|
3.7
|
7.5
|
|
ベッド面の高さ (mm)
|
700
|
800
|
800
|
800
|
|
機械の大きさ (W×D×H mm)
|
2,190×1,330×1,340
|
2,660×1,320×2,100
|
2,850×1,325×2,260
|
3,975×1,700×2,700
|
|
重量 (kg)
|
1,500
|
2,200
|
2,600
|
5,000
|
📄 [PDF資料] 仕様・製品情報
斜め切りの最大切断幅
角度や勾配に応じた最大切断幅（mm）の詳細は以下の通りです。材料を動かさず、機械側を回転させることで効率的な切断が可能です。
|
角度・勾配
|
ST3540型
|
ST4565型
|
ST5070型
|
ST6090型
|
|---|---|---|---|---|
|
0°
|
400
|
660
|
750
|
1000
|
|
15°
|
370
|
580
|
690
|
920
|
|
30°
|
300
|
470
|
580
|
760
|
|
45°
|
200
|
320
|
410
|
500
|
|
勾配 1/10
|
400
|
630
|
740
|
1000
|
|
勾配 5/10
|
315
|
510
|
610
|
800
|
|
勾配 9/10
|
215
|
350
|
450
|
550
|

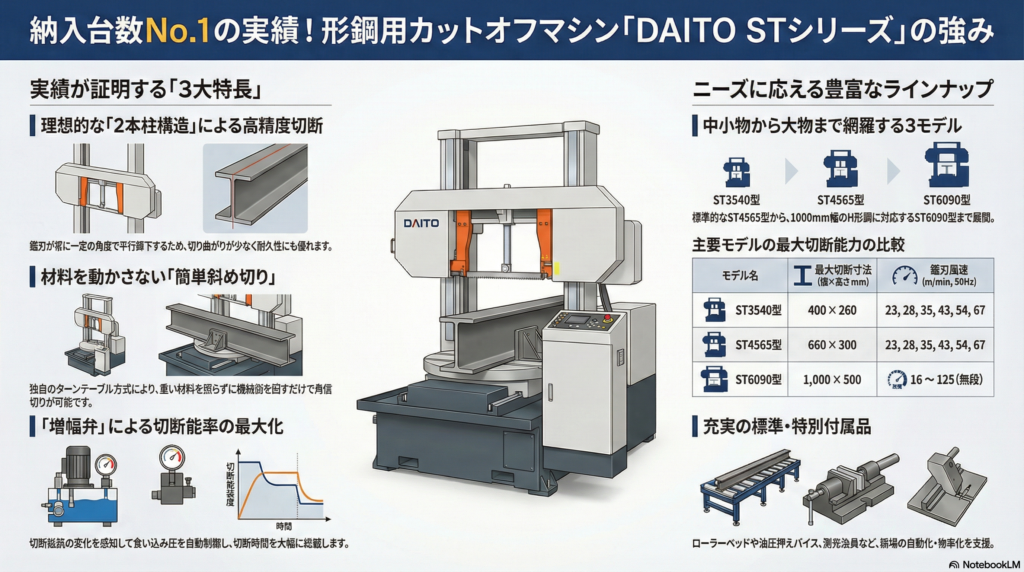

タイトウ STシリーズ 4つの大きな特長
永年の形鋼加工ノウハウに基づき、高い信頼性と操作性を実現しています。
1. 斜め切りが簡単（特許取得）
定規バイスとターンテーブルを組み合わせた独自方式（特許）を採用。重い材料を振り回す必要がなく、機械を回転させるだけでスムーズに斜め切りが行えます。切断中も鋸刃とバイスの間隔が直角時と変わらないため、常に安定した切断が可能です。
2. 理想的な2本柱構造
鋸フレームは、剛直な2本の柱で案内される平行下降方式を採用しています（ST3540型を除く）。これにより、下降精度と耐久性が飛躍的に向上しており、角パイプやデッキプレートの切断にも最適です。
3. 増幅弁による能率切削
切削抵抗の変化を増幅し、切り込み圧力を鋭敏に制御する「増幅弁」を搭載しています。材料断面の狭い箇所では速く、広い箇所では遅く鋸フレームが下降するため、鋸刃に無理を与えず、最高の切削能率を発揮します。
4. 幅広H形鋼の開先加工
標準付属の簡単な治具を用いるだけで、1台で切断と開先加工（スカラップ加工等）の両方を行うことができます。薄い帯鋸刃による切り取り方式のため、カッター切削に比べて非常に能率的です。
