ブラザー工業の「精密自動リベッティングマシン（カシメ機）」について、ソース資料に基づいた製品紹介と詳細スペックを整理しました。

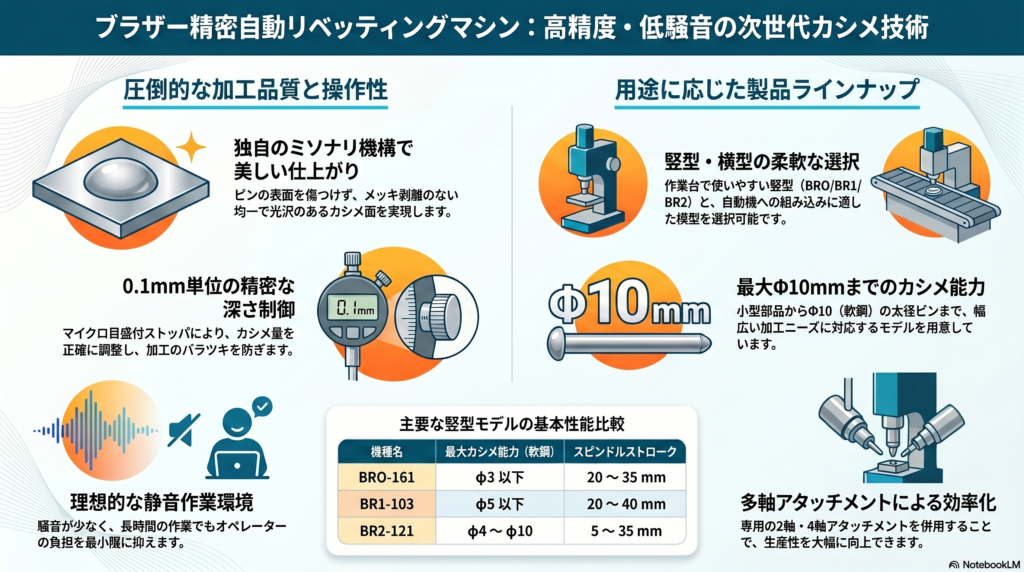

ブラザー精密自動リベッティングマシンは、独自の「ミソすり機構」を採用することで、静かな作業環境と美しく正確なカシメ品質を両立した精密加工機です。電子部品や精密機械の組み立てにおいて、メッキ剥がれのない高品質な仕上がりと、高い作業効率を実現します。

項目	BRO-161 / 161S	BR1-103 / 103S / 104	BR2-121 / 122	BRM-211
カシメ能力（軟鋼リベット）	φ3 以下	φ5 以下	φ4 〜 φ10	φ8以下（単軸）/ φ3以下（4軸時）
スピンヘッドストローク	20 〜 35 mm	20 〜 40 mm	5 〜 35 mm	20 〜 40 mm
テーブル上面とポンチ間距離	45 〜 125 mm	45 〜 165 mm	80 〜 180 mm	53〜128mm / 15〜90mm(BRA-612付)
加工時間調整範囲	0.5 〜 6 秒	0.5 〜 6 秒	0.5 〜 6 秒	0.5 〜 6 秒
常用圧力	2 kgf/cm²g	2 kgf/cm²g	5 kgf/cm²g	5 kgf/cm²g
空気消費量（5kgf/cm²g時）	1.8 Nℓ	5 Nℓ	7 Nℓ	6 Nℓ
テーブル工作面（奥行×幅）	180 × 250 mm	180 × 310 mm	310 × 480 mm	220 × 320 mm
電源	3相 AC-200V（単相も可）	3相 AC-200V（単相も可）	3相 AC-200V	3相 AC-200V
電動機	3相 4P-65W	3相 4P-200W	3相 4P-750W	3相 4P-400W
重量	43 (44) kg	95 (97) / 45 kg	250 / 110 kg	125 kg

※( )内は、BRO-161S、BR1-103S、BR1-104、BR2-122の各仕様に対応します。

美しく正確なカシメ品質

独自の「ミソすり機構」により、カシメポンチそのものが回転しない仕組みとなっています。ピンの表面をこすったり打撃したりしないため、メッキされたピンでも剥がれることなく、光沢のある美しいカシメ面が得られます。また、タイマーとエア圧力の制御により、常に一定の条件で正確なカシメを繰り返すことが可能です。

騒音のない理想的な作業環境

「静かな作業環境」をキャッチコピーとして掲げており、騒音のない全く新しいリベッティングの原理を採用しています。これにより、工場の作業環境改善に大きく貢献します。

精密な調整機能と管理

多軸アタッチメントによる効率化

BRM型には専用の2軸・4軸アタッチメント（別売）が用意されています。これらを併用することで、複数のカシメ箇所を同時に加工でき、作業能率を飛躍的に向上させることができます。

型式	軸数	適応機種	カシメ最大能力	軸間調整範囲
BRA-612	2	BRM-211	φ4	35 〜 150 mm
BRA-614	4	BRM-211	φ3	クラスタープレートにより固定

カシメポンチのバリエーション

加工ワークの形状に合わせて、A型・B型・C型・D型など、多様な標準在庫ポンチから選択可能です。また、特殊な形状についても注文製作に対応しています。
