| 在庫コード:
U45441
|
| 価格 |
|
| 商品名 |

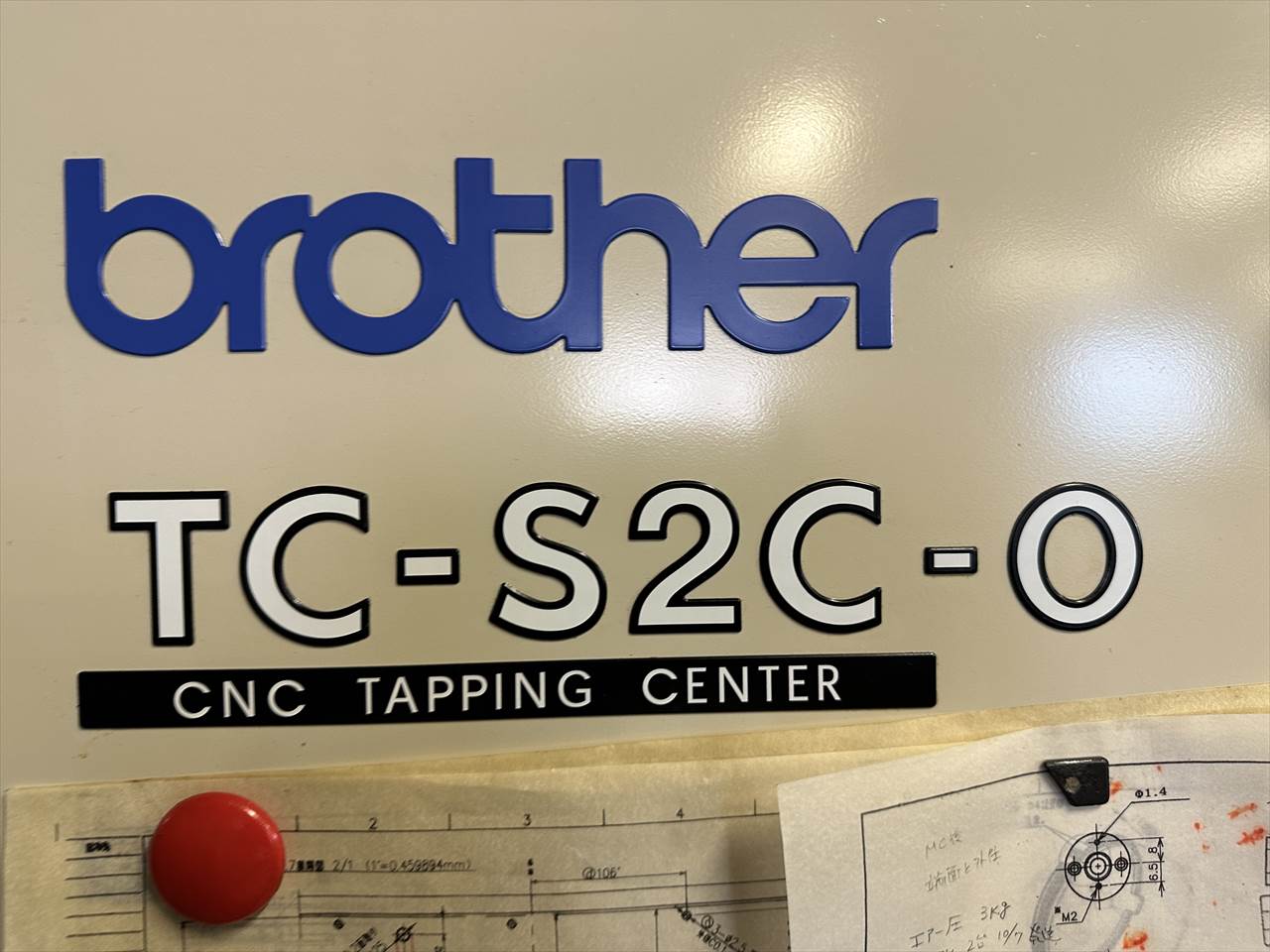

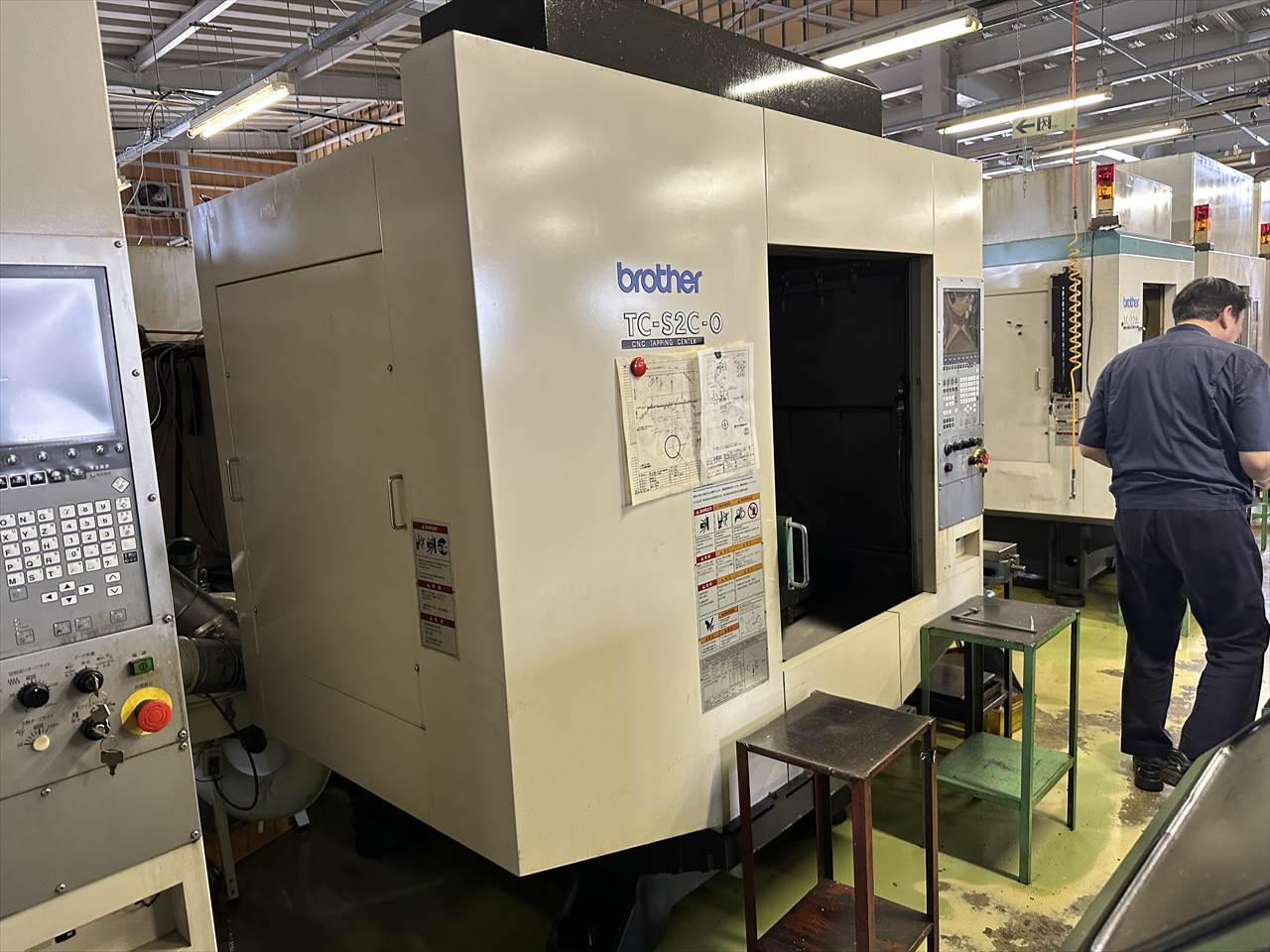

タッピングセンター
|
| メーカー名 |
ブラザー |
| 型式 |
TC-S2C-０ |
年式 |
2006年 |

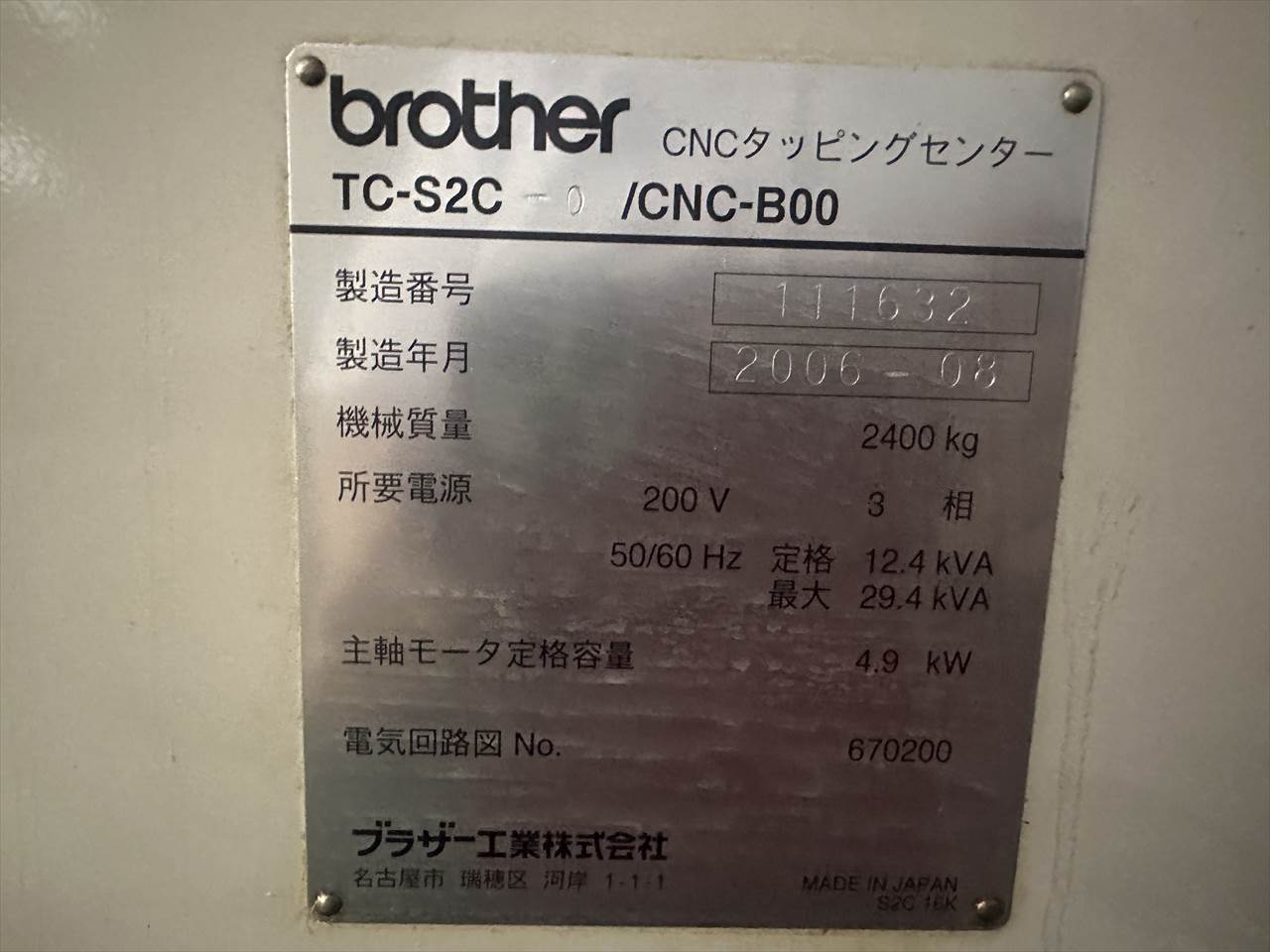

| 製造番号 |
111632 |
整備状況 |
販売中・準備中 |
| 保管場所 |
常総マシンセンターNo.1 |
|
| 機械仕様 |
○特徴

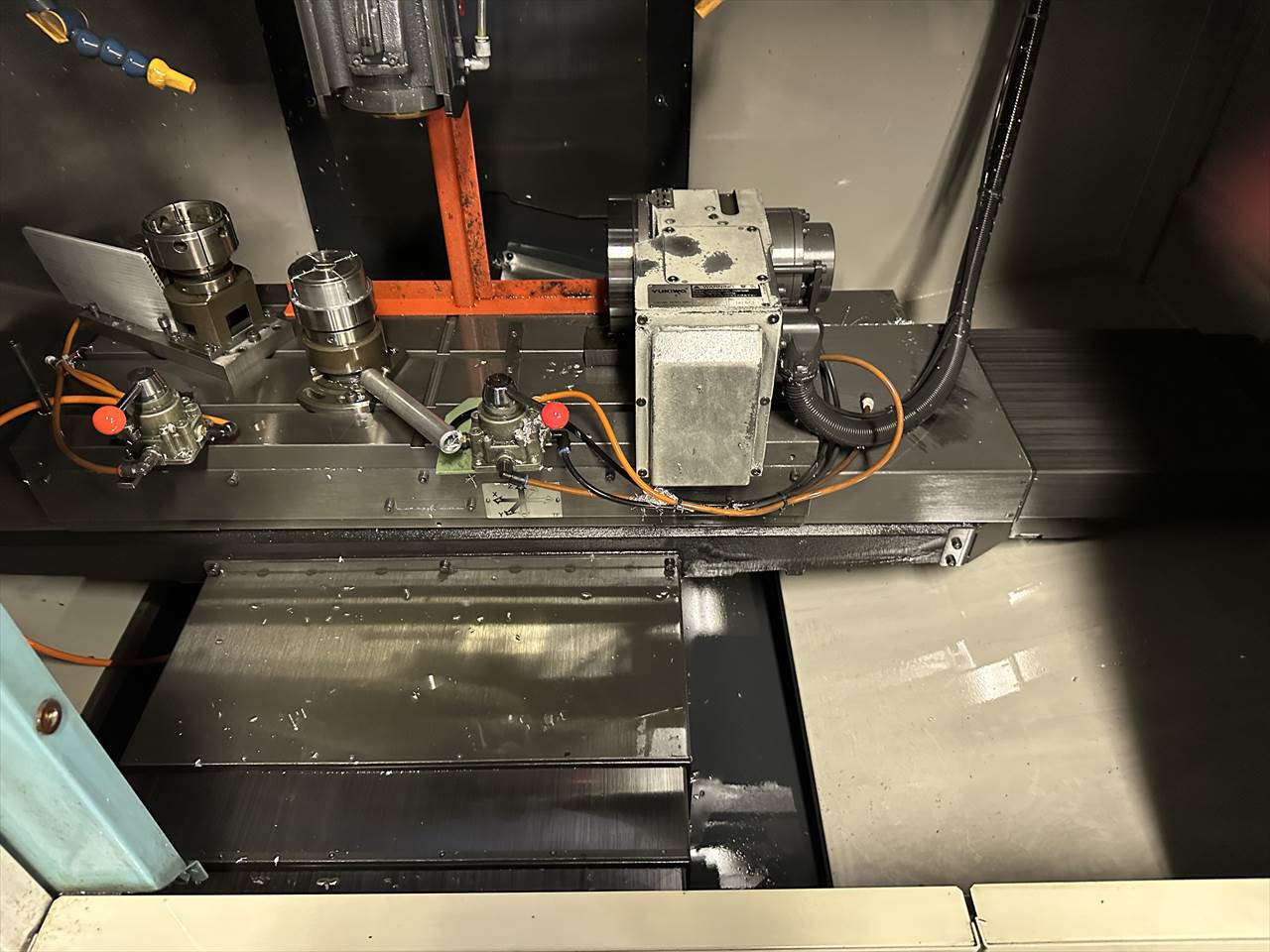

ATC21本仕様 ユキワ製割出装置（JNC140R 補助テーブル付）
ロングテーブル（X軸ストローク700mm）
○NC装置

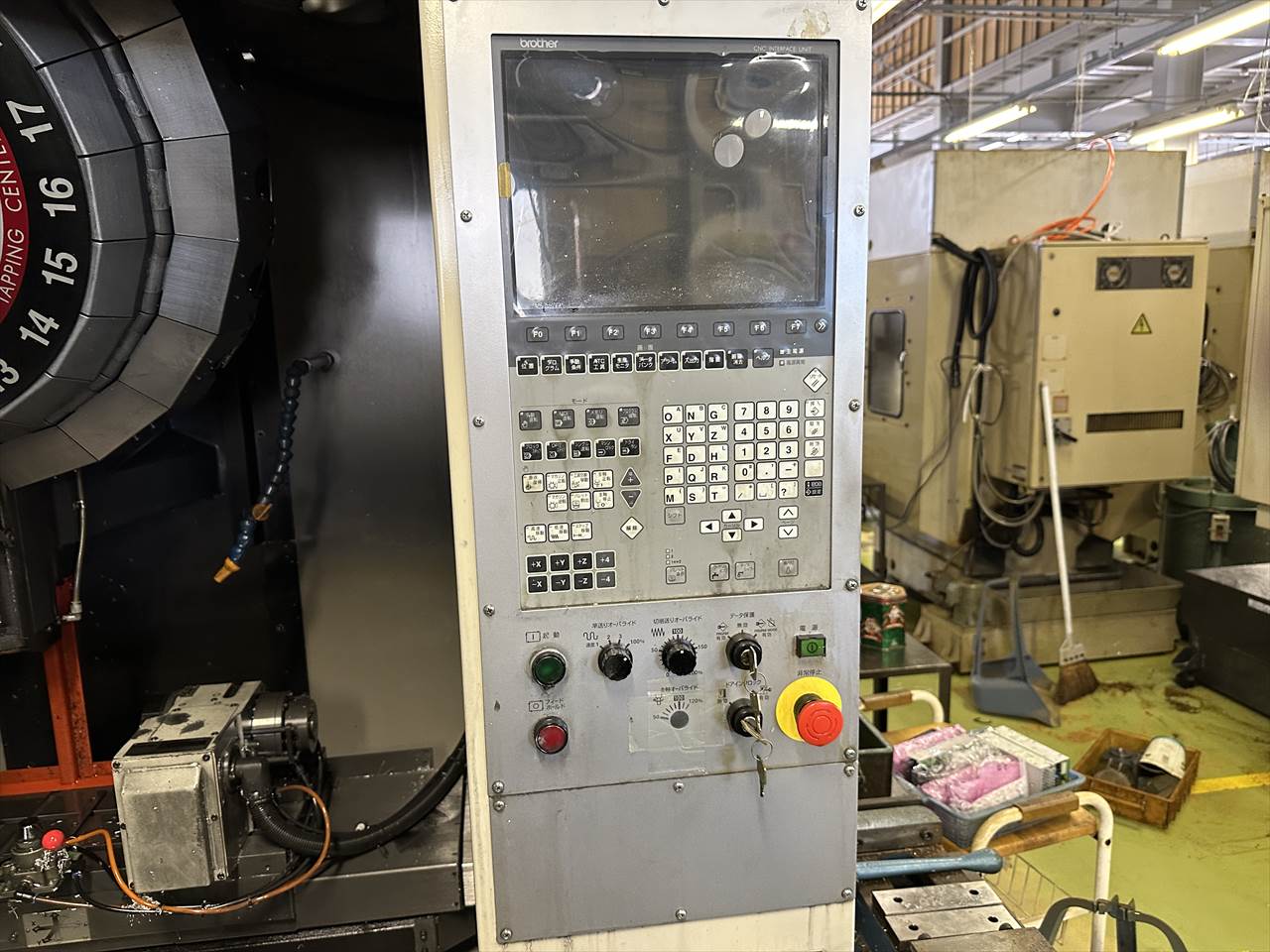

CNC-B00
○移動量
X軸（テーブル左右）700×Y軸（サドル前後）400×Z軸（主軸頭上下）300mm
テーブル上面から主軸端面までの距離：180～480mm
○テーブル
作業面積 800×320mm 最大積載質量：250㎏
○主軸
主軸回転速度：16～16000rpm 主軸テーパ穴：7/24テーパ№30
タップ加工時主軸回転速度：MAX6000rpm
○送り速度
早送り速度：（X・Y・Z軸）50m/min
切削送り速度：（X・Y軸）1～10000（Z軸）1～20000mm/min
○工具交換装置
ツールシャンク形式：MAS.BT30 プルスタッド形式：MAS.P30T-2

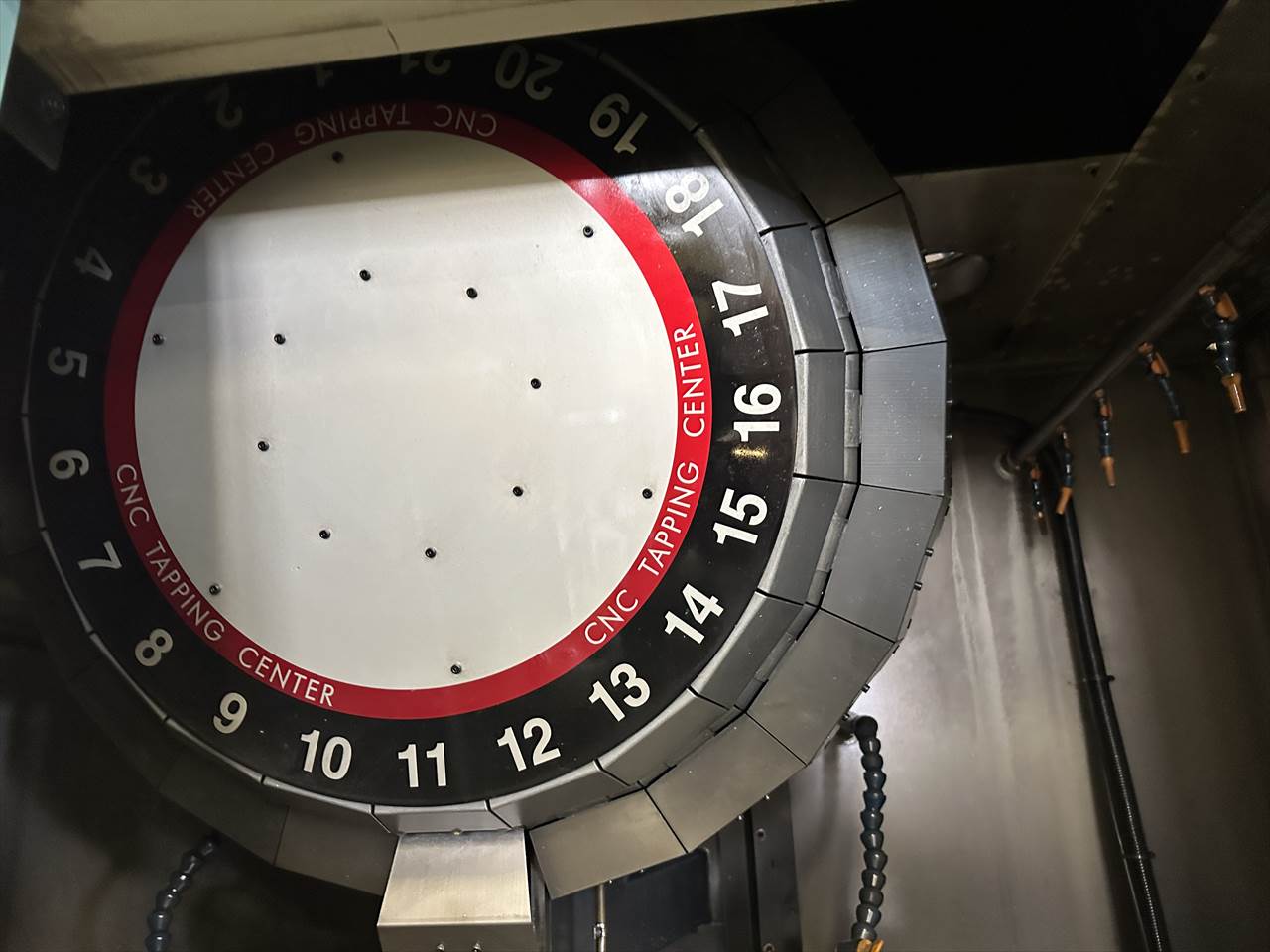

工具収納本数：21本 工具最大長さ：250mm
テーパーゲージラインからの距離/最大径：0～30/φ46mm
30～160/φ80mm 160～250/φ40mm
工具最大質量：3.0㎏（総質量35㎏/21本） 工具交換時間：T-T0.9sec/C-C1.7sec
○モータ
主軸用：（10分/連続）7.4/4.9kw 送り軸用：1.0（X,Y軸）1.5kw（Z軸）
○所要動力源
電源容量：12.4（最大29.4）kVA 空気圧源：0.4～0.6MPa×120L/min
○機械の大きさ
幅2114×奥行2829（配電盤扉開口時）×高さ2608mm 質量：2400㎏
|
| 参考資料 |
 PDF資料ダウンロード
|
営業からの
コメント |
|
※ホームページの内容と現品に相違がある場合は、現品を優先させて頂きます。
