| 機械仕様 |
〇振りおよび心間最大距離
ベッド上の振り：φ360 前後送り台上の振り：φ210 心間最大距離：550

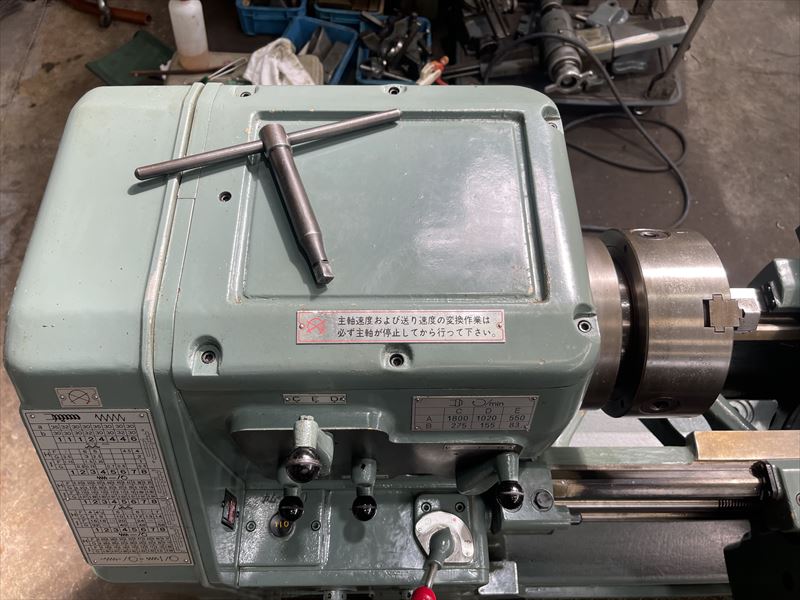

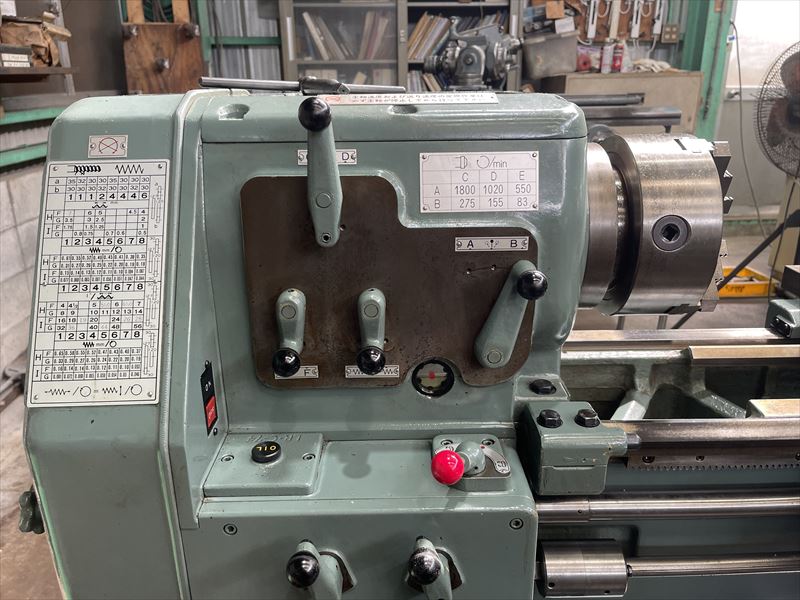

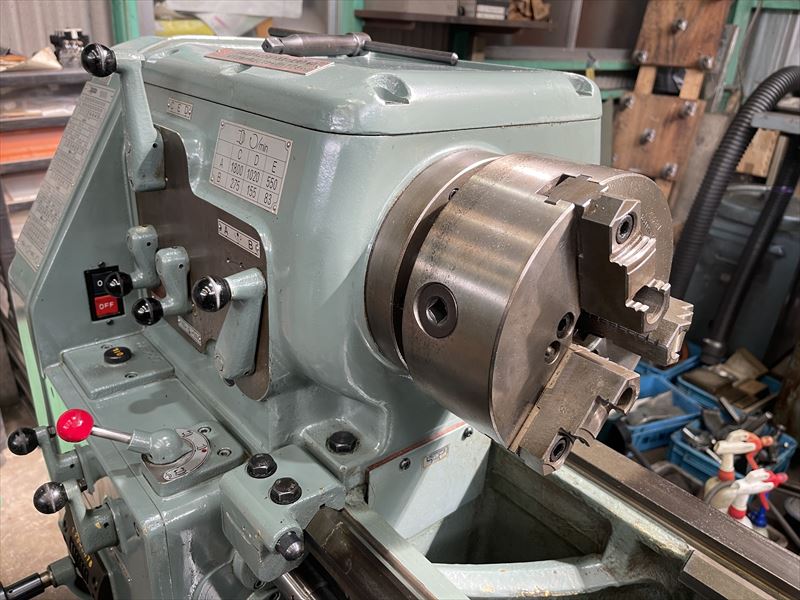

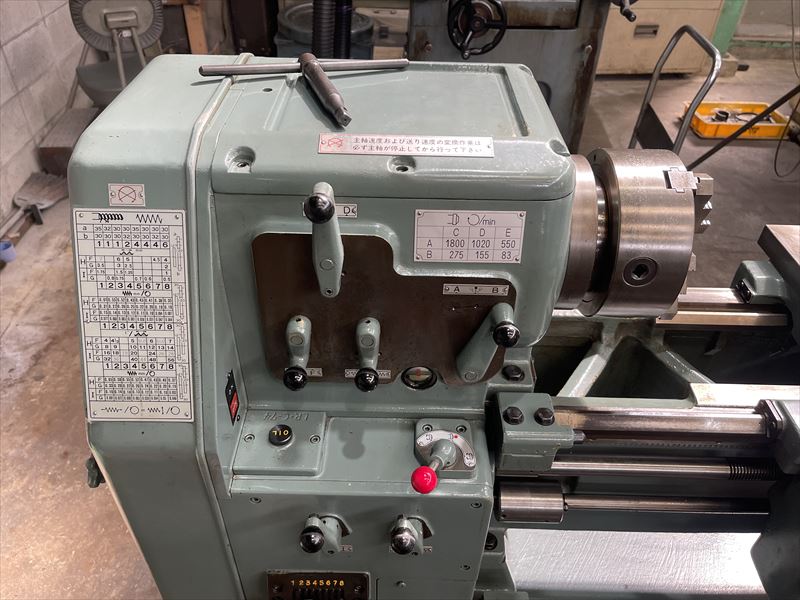

〇主軸

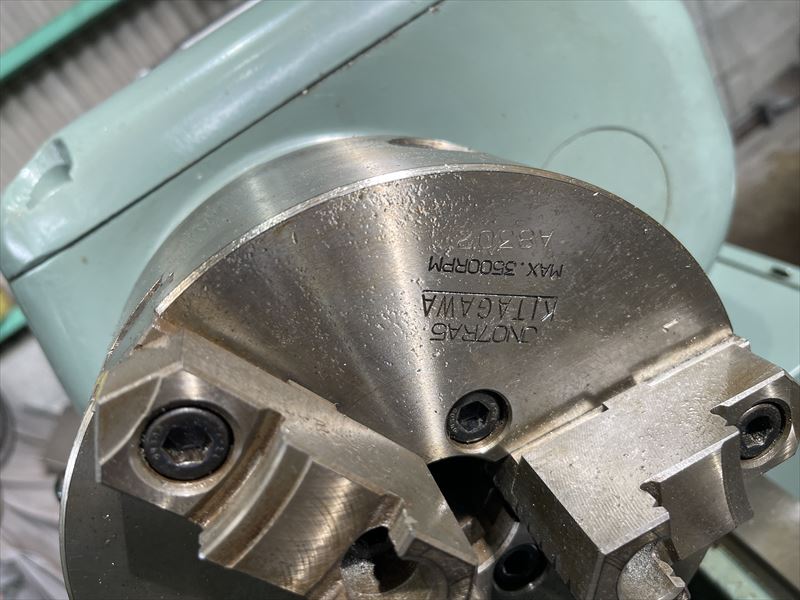

チャック：7インチ3爪スクロール 床面からの心高：1000 主軸貫通穴径：φ30

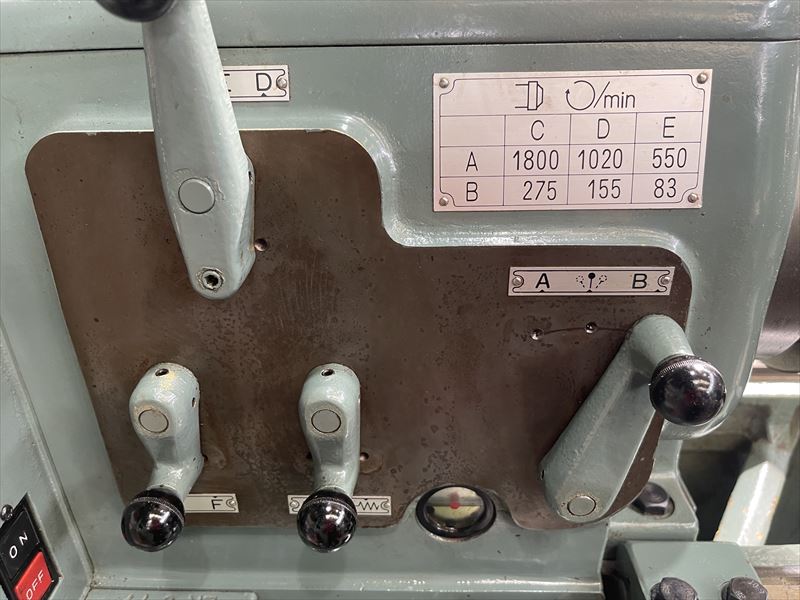

主軸穴のテーパ：M.T.№5 回転速度：83～1800rpm（6段）

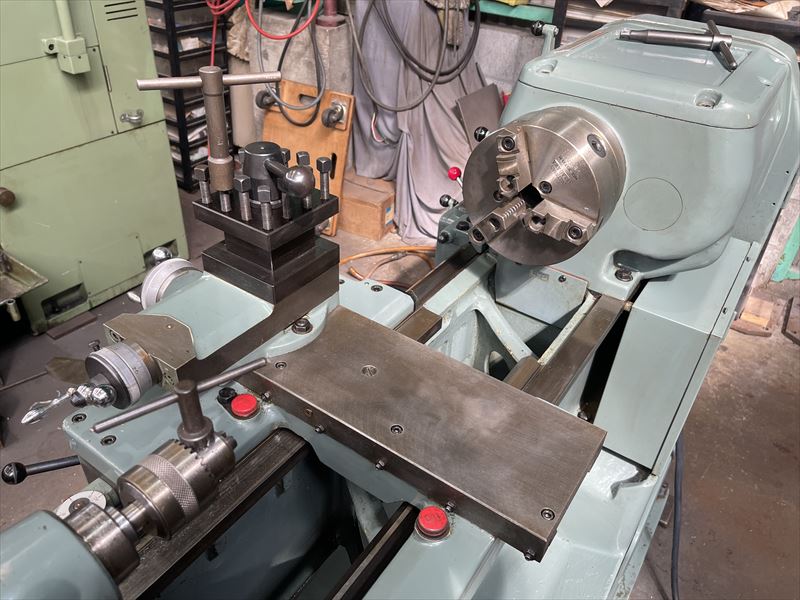

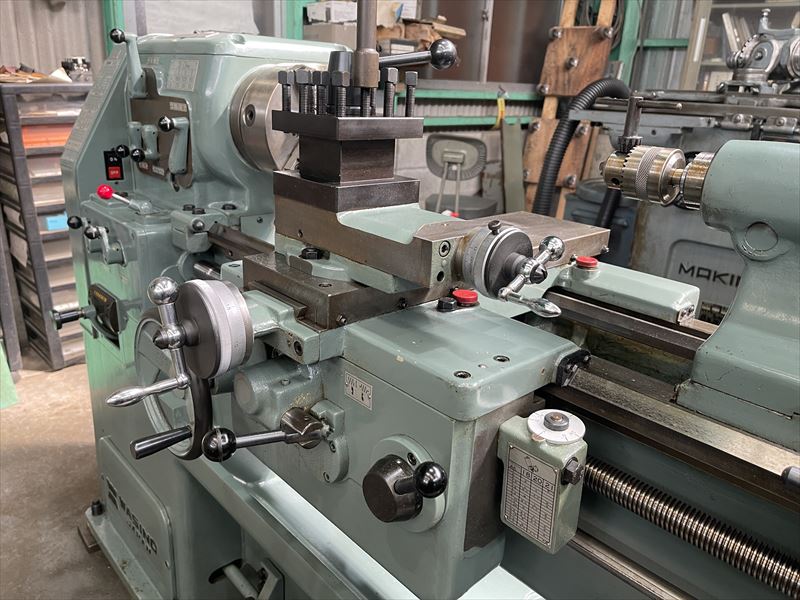

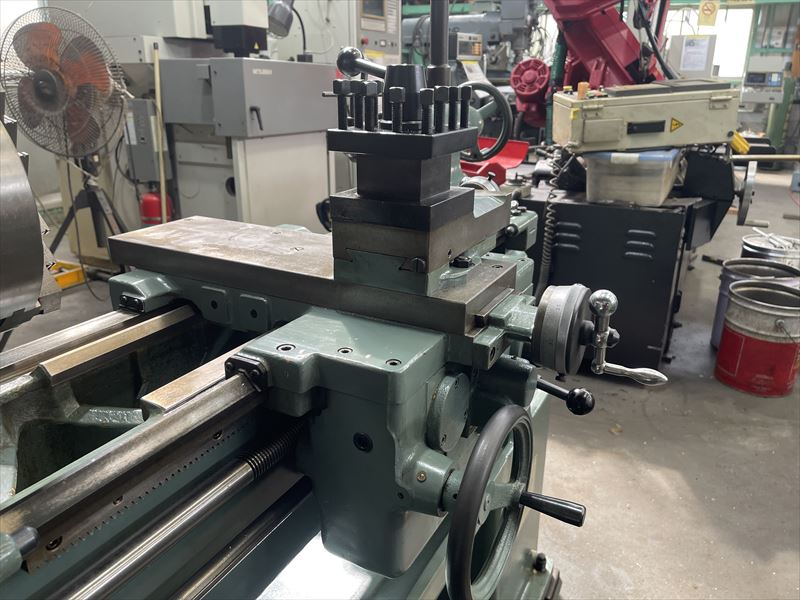

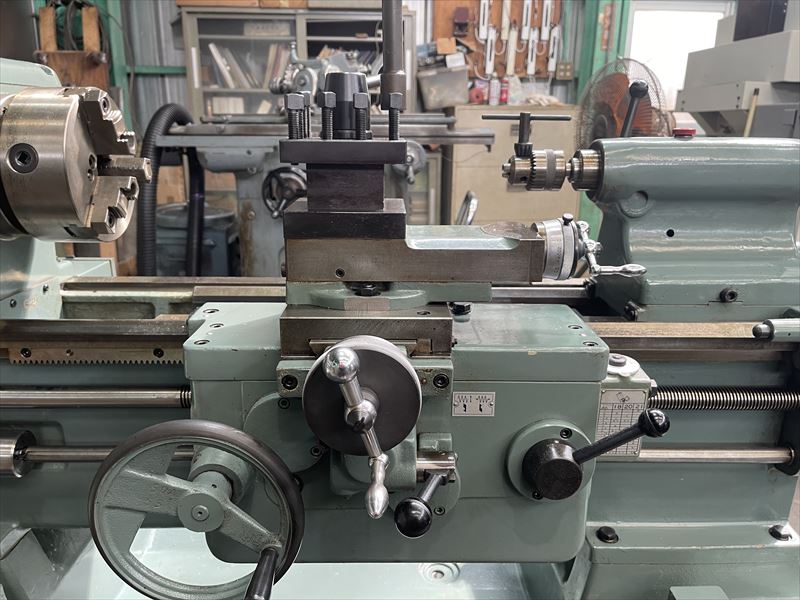

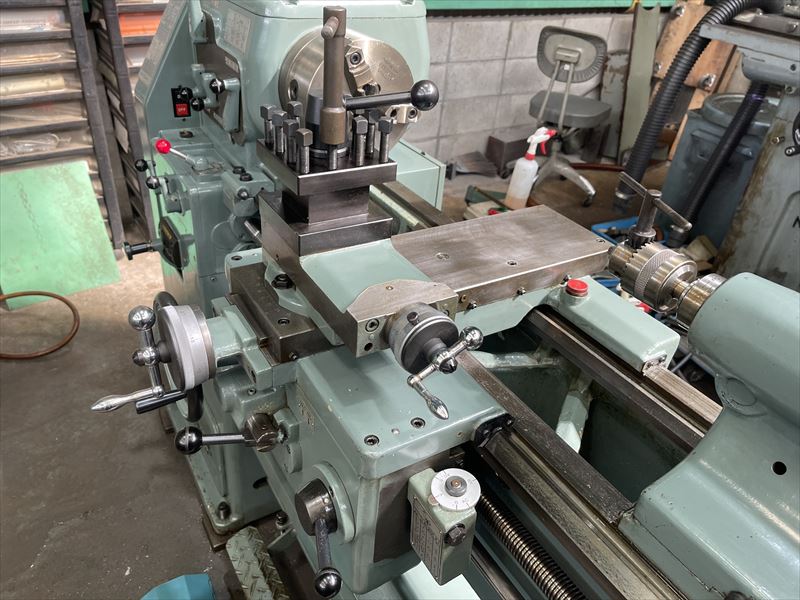

〇刃物台
前後送り台移動距離：220 刃物送り台移動距離：100
前後送りハンドル目盛：1目0.025 刃物送り台ハンドル目盛：1目0.02

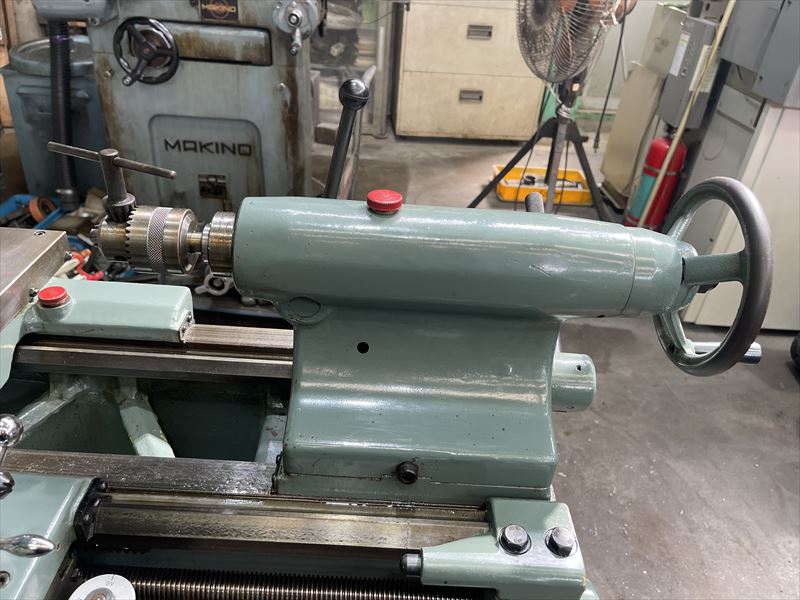

〇心押台
センタの移動距離：120 センタのテーパ：M.T.№4

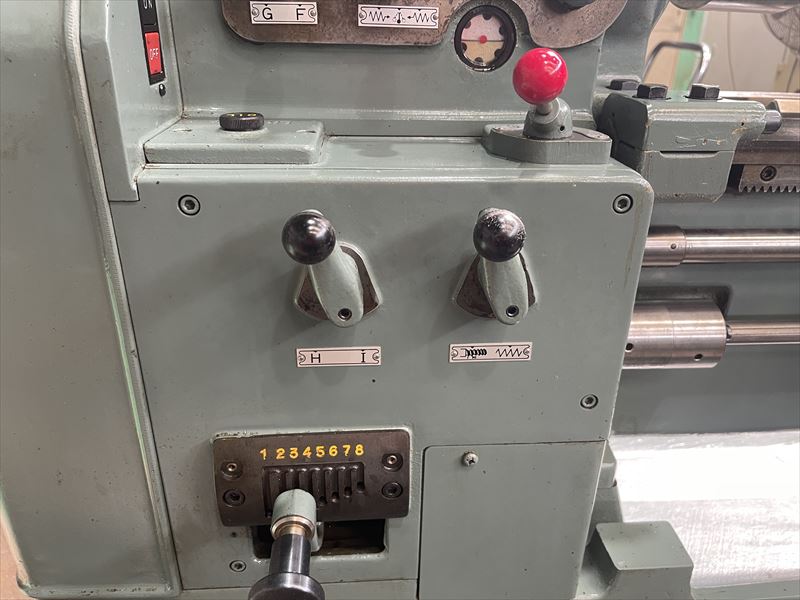

〇送り
往復台移動距離：525 左右・前後自動送り量の範囲：0.004～0.6/rev（32種）

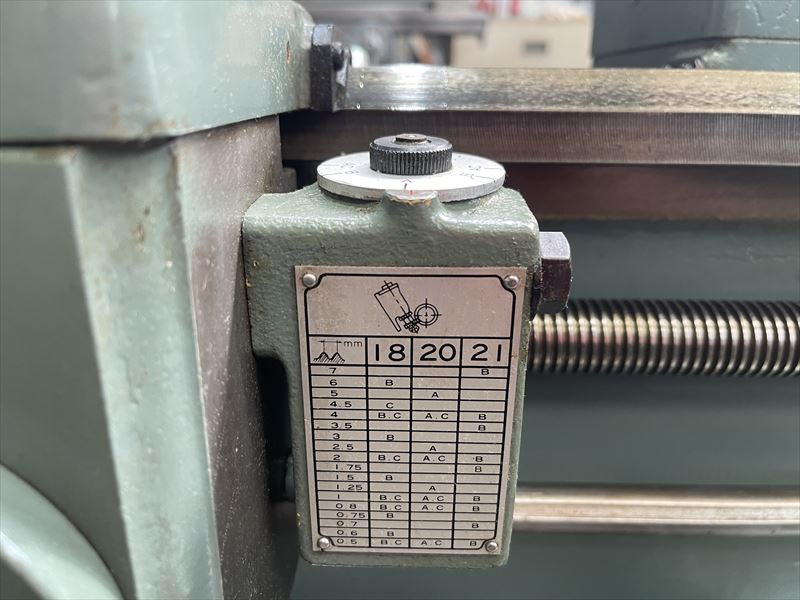

〇ねじ切り

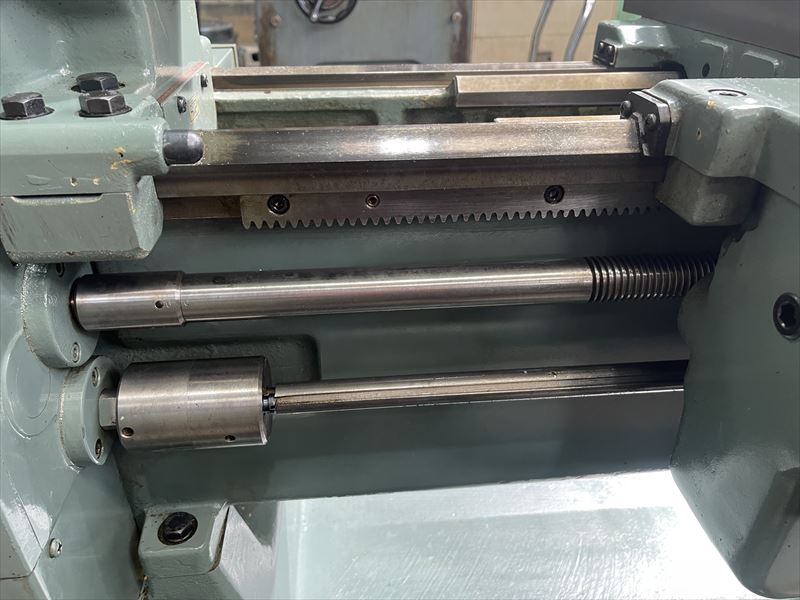

親ねじのピッチ：4mm

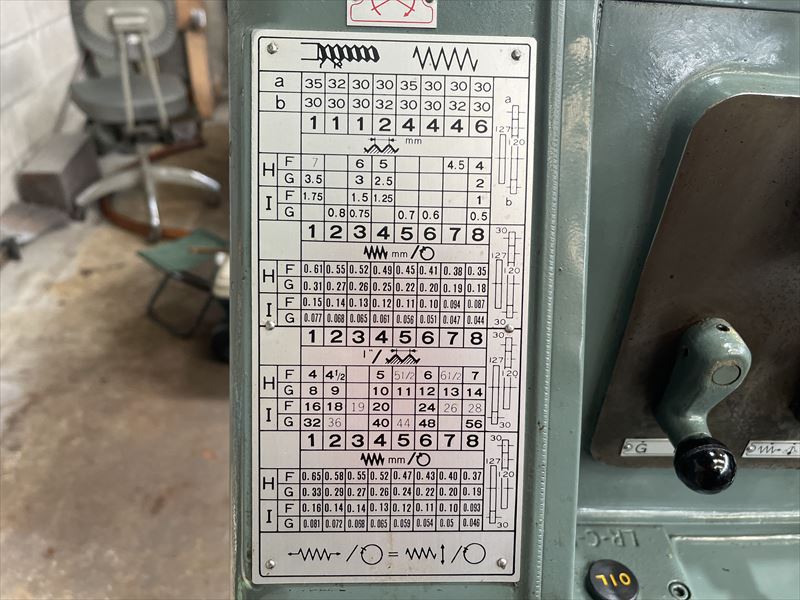

ねじ切りの範囲：メートルねじ0.5～7mm（18種） インチねじ4～56山/25.4mm（27種）

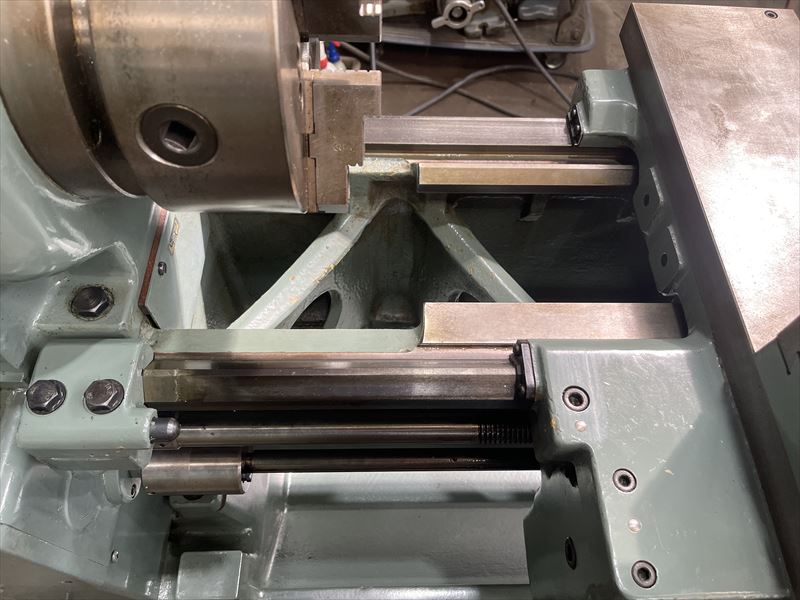

〇ベッド
長さ1350×幅275
〇モータ
3.7kw4P

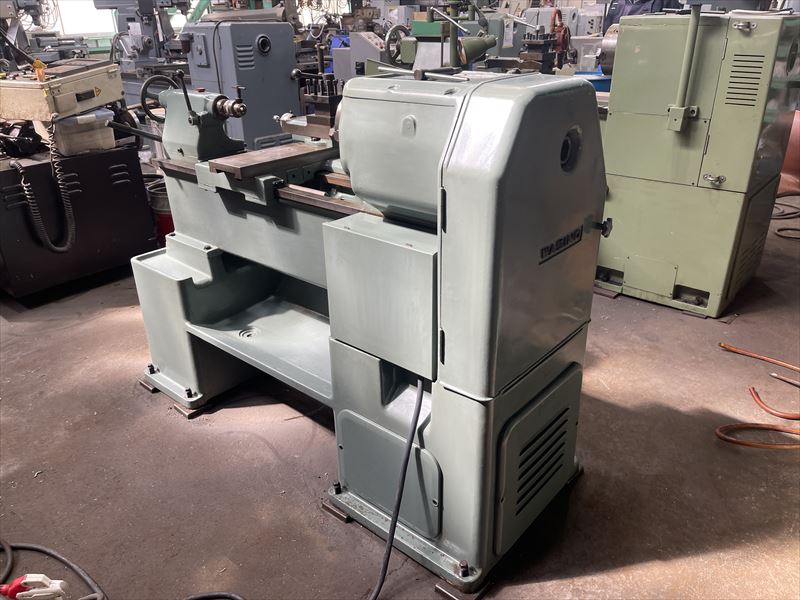

〇機械の大きさ
長さ1650×幅760×高さ1135 重量920㎏
|
| 参考資料 |
 PDF資料ダウンロード
|
| 営業からの コメント |
参考資料からカタログと精度検査結果をご覧頂けます。 とても精度の良い機械です。 |
